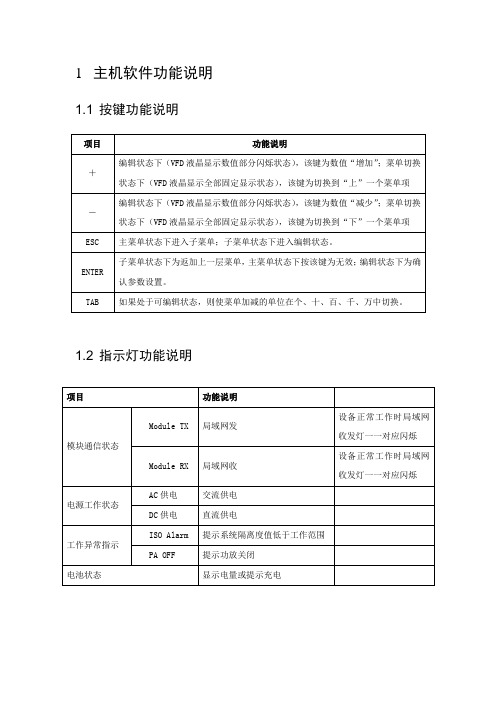

1主机软件功能说明1.1 按键功能说明1.2 指示灯功能说明1.3 菜单结构及功能说明附：超级菜单Administrator2系统综合调测设备为空间信号无线接收功率放大设备，选取空中最佳信号并放大以实现基站对阴影区、盲区等进行有效覆盖。
根据第5节步骤要求完成设备及天馈等安装工作后即可按以下步骤对设备及系统进行调试。
2.1 系统调试流程图2.2 系统调试说明2.2.1系统连接开通、链路预衰减及功放开关设置将各端天馈线与设备连接，并用电源线连接设备与供电系统。
在设备上电前，再次确认系统连接准备无误。
若设备接有220V市电，将【Power】按钮打向“On”就可开启设备。
若设备单纯靠电池系统供电，先将电池系统上【Power】按钮打向“On”，然后按下触发开关；将主机上的【Power】按钮打向“On”，并按一下【电池系统开关】按钮。
设备开启后首先必须对设备上、下行链路进行预衰减（一般在不确定的情况下建议将上、下行链路衰减量全部衰减），以避免设备出现干扰基站、自激等现象。
确保主菜单“Environment”下的“Rf On/Off”的状态为“On”。
一般出厂前已设置好，现场进行确认下。
2.2.2整机和功放模块增益设定、信道设置确保主菜单“Environment”下的“Rf On/Off”、主菜单“Fwd Status”下的“ICM DL On/Off”的状态和主菜单“Rvs Status”下的“ICM UL On/Off”的状态都为“On”。
一般出厂前已设置好，现场进行确认下。
在主菜单“Channel Adjust”下的子菜单“FA Set”中将实际载波的信道开关“FA－*”设置成“On”，并将其它无用的载波的信道开关设成“Off”。
在子菜单“WorkChannel”中设置相对应的“WorkChannle-*”的信道号。
本设备为12选频设备，“WorkChannel”和“FA Set”只1~12有效。
2.2.3隔离度检测在监控面板上查询设备主菜单“Fwd Status”下的子菜单“Fwd Iso Gain”中显示的下行隔离度值I，并根据设备的输入功率、设计的输出功率计算出设备的实际使用增益G，看设备的隔离度是否满足I≥Gain-15。
WLAN设备参数配置规范(三元达_湖南)
中国移动WLAN设备参数配置规范三元达BNM-1024目录一、AC参数配置 (4)1.1 AC系统参数配置 (4)1.1.1 AC帐号配置 (4)1.1.2 配置AC设备名称 (5)1.1.3 配置AC NAME (5)1.1.4 AC访问控制配置 (6)1.1.5 登陆特权模式 (7)1.1.6 查看登录日志 (7)1.1.7 配置空闲超时参数 (8)1.1.8 配置NAS IP (8)1.1.9 配置静态路由 (9)1.1.10 配置心跳接口 (9)1.1.11 配置热备端口 (10)1.1.12 配置热备优先级 (11)1.1.13 NAT设置 (11)1.1.14创建子接口 (13)1.1.15 配置vlan (13)1.1.16 配置IP地址 (14)1.1.17 配置接口的工作模式 (14)1.1.18 配置接口的工作速率 (15)1.1.19 AP版本信息配置 (15)1.2 AC业务参数配置 (16)1.2.1 用户带宽限制配置 (16)1.2.2 用户超闲下线时间配置 (17)1.2.3 配置热点NAS ID (17)1.2.4 配置动态地址池 (18)1.2.5 过滤规则和策略配置 (19)1.2.6 用过滤策略引用过滤规则 (20)1.2.7 DHCP SERVER配置 (21)1.2.8 推送portal页面 (21)1.2.9 配置RADIUS SERVER (22)1.2.10 domain配置 (23)1.2.11国际漫游设置 (23)1.3 AC网管参数配置 (24)1.3.1 接入平台网管参数配置 (24)1.3.2 管理平台网管参数配置 (25)二、无线参数配置 (26)2.1 AP无线参数配置 (26)2.1.1 WLAN分组配置 (26)2.1.2无线参数基本配置 (27)2.1.3 无线信道配置 (29)2.1.3 AP背景扫描 (31)2.1.4 CAPWAP定时器配置 (32)2.2 用户无线参数配置 (32)2.2.1负载均衡配置 (32)2.2.2 无线客户端隔离参数配置 (33)三、场景设置 (34)3.1 场景：热点开通 (34)3.1.1填写AP版本信息 (34)3.1.2配置WLAN安全策略 (35)3.1.3 导入AP分组 (36)3.1.4 新建WLAN分组 (37)3.1.5 将AP分组与WLAN分组关联 (39)3.1.6 保存配置 (39)3.2 场景：查看AP和无线用户状态 (40)3.2.1监控AP状态 (40)3.2.2 监控用户状态 (41)3.2.2.1查看认证用户信息 (41)3.2.2.2 查看热点dhcp用户信息 (41)3.3 场景：强制用户下线 (42)一、AC参数配置1.1 AC系统参数配置1.1.1 AC帐号配置【描述】用于设置BNM-1024的登陆密码。
Tenda D305 三合一 ADSL2+ 无线 N300 路由器说明书
T enda D305 combines the function of 300Mbps wireless router , ADSL2+ Modem in one device to provide one-stop networking solution. With external 4*5dBi high gain omni-directional antennas with external P A, D305 can provide ultimate WiFicoverage for large house. LNA design and WP A2-PSK high level encryption mechanism ensure stable and secure WiFi experience. Additionally, D305 can detect phone cable , ethernet cable access mode and PVC automatically to provide quick & hassle-free installation. Y ou canenjoy the pleasant of Internet surfing, file sharing, V oIP , audio and Video streaming using one device insteadof multiple devicesto save time, money and space. D3054 Antennas Wireless N300 ADSL2+ Modem Router All-in-One Device for Multiple Connections 300Mbps ADSL2+ WiFi Router , ideal for multiple HD video streams, whole-home coverage with different connections Compatible with Global ISP With PVC detect technology to recognize correct parameters automatically, D305 is compatible with global ISP .Smart Access for All Connections Distinguishes your existing access modes automatically and with the intuitive user interface, you can connect Internet easily . Whole-home WiFi Coverage 4*5dbi external antennas ,P A & LNA helps you keep mobile devices,media players and computers connected to WiFi in each corner of your house. No longer need to worry about the WiFi deadzones. Simple & Perfect Connection Combines the function of ADSL2+ WiFi Router , Superior WiFi can satisfyphone cable & broadband access needs. Surfing is so easy!Speci cations ● 4*5dBi external antennas with external PA and internal LNA bring ultimate WiFi coverage and stable WiFi experience. ● Detect phone cable , ethernet cable access mode and PVC automatically to provide quick & hassle-free installation.● Turn on/off WiFi switch to create low-power consumption and smart E-life for your whole families.● Up to 6000V lightning protection prolongs router lifespan.● Supports bandwidth control, WDS, TR069,virtual server and web filter etc.IEEE 802.3, 802.3uFull-rate ANSI T1.413 Issue 2ITU-T G.992.1 (G.dmt)ITU-T G.992.2 (G.lite)ITU-T G.994.1 (G.hs)ITU-T G.992.3 (G.dmt.bis) Annex A/L/MITU-T G.992.5 Annex ARJ11 × 1Power Jack × 1USB2.0 × 110/100Mbps LAN × 310/100Mbps WAN × 15dBi External Omni directional × 4WLAN ON/OFFRST/WPSPowerInput: 100 - 240V 50/60HzOutput: 12V1A190 × 125 × 26.5mmPower, SYS, Internet, USB, WPS, WLAN, LAN(1,2,3,4), DSL300Mbps2.4GHzWireless ON/OFFSSID Broadcast ON/OFFRF Power Setting Normal/EnhancedCountry OptionsChannel: Auto, 1-13Bandwidth: Auto, 20MHz, 40MHzClient ListWDSWireless MAC FilteringSupport 64/128 bit WEPWPA-PSK/WPA2-PSKWPS Wireless Features Hardware FeaturesProtocols &Standards Interface Antenna Button Power Adapter Dimensions LEDs Wireless SecurityWireless Rate Frequency Basic FeaturesDynamic IP、Static IP、PPPoE、PPPoA、IPoA、Bridge ADSL2+ Modem Router, Wireless RouterPVC ConfigurationMAC CloneDSL SettingsInterface GroupingQoS( Based IP )DHCP ServerClient ListAddress ReservationPort ForwardingPort TriggeringDMZUPnPIP , MAC FilteringSupport 6RD & DS-Lite, IPv6 and IPv4 dual stackLAN IP SettingSystem LogDevice InfoRemote ManagementInternet TimeBackup & Restore BackupRestore DefaultDiagnostic ToolsWeb Based Firmware UpgradeAccess ControlDDNS、IGMP Multicast、TR069Software FeaturesOthers Package ContentsRelated Products Certificates Defaul Settings Humidity Temperature Operating Temperature: 0℃ ~ 40℃Storage Temperature: -40ºC~70ºCOperating Humidity: 10% ~ 90%RH non-condensing Storage Humidity: 5% ~ 90%RH non-condensingIP Address: 192.168.1.1Login Username: admin Login Password: adminCE、FCC、RoHSUH150 High Power Wireless N150 USB AdapterW522U 300Mbps Dual Band Wireless N USB AdapterDH301 Wireless N300 ADSL2+ High Power Modem Router D305 4 antennas Wireless N300 ADSL2+ Modem Router × 1Quick Installation Guide x 1Power Adapter x 1Ethernet cable (RJ45) x 1Telephone cable ( RJ11) × 2ADSL Splitter x 1Others Device Management Ipv6 Tunnel Security Virtual Server DHCP Operating Mode Advanced Feature Connection TypeMade in China。
双向无线控制器使用说明
16点双向无线控制器的使用说明书1．功能概述：设备具有无线双向控制功能，两台配对使用，A设备和B设备相互控制，输入状态控制到对方的输出，设备具有自诊断功能等功能，具有配置方便、实用性强等优点。
2．使用前注意事项：（1）、上电前需将天线接好，否则易发生设备故障。
（2）、电源，配有AC/DC电源模块，有红色胶贴的表示为正极，不能接反！（3）、输入端和跳线须在通电前接好，通电后不能接线，否则烧坏设备。
（4）、请勿拆卸模块，拆毁不保！（5）、天线放置注意：A 天线不能放置在金属后面（相对于对方设备）或金属屏蔽箱内，否则影响信号强度。
B 如遇信号不通，请移动天线放在无遮挡的地方。
C 如设备须安装在金属箱内，请将天线引出放置到金属箱外即可。
（6）、由于设备散热，预留有散热孔，安装时须有间隔空间，请勿封挡，同时安装在灰尘较多场所，须做好防尘工作（如安装在设备箱内等）。
用户由于接线和操作导致系统故障的，后果自负！不在保修之内。
3．5．两台（简称A设备和B设备）成套使用。
两台互通条件：A、设置为同一频道，频道号设置如上表。
B、地址设置对应表如下，跳线位顺序4 3 2 1。
6．7．LED指示灯功能Power 红色，电源灯Data 蓝色，数据通信灯，表示有数据发送。
Fault 红色，故障灯。
A、启动后一直常亮表示本设备无线通信有故障，B、系统运行过程中，一直闪烁，表示没有连接到对方设备。
其他：红色灯1-8，指示输出通道状态，点亮时表示对应的通道有控制输出。
蓝色灯1-8，指示输入通道状态，点亮时输入干接点接通。
无线控制器用户手册-HW-AC300
无线管理平台HW-AC300用户手册V1.0目录第1章1.11.21.3 第2章2.12.22.3用户手册简介 (1)目标读者 (1)本书约定 (1)章节安排 (1)产品介绍 (2)产品描述 (2)产品特性 (2)产品外观 (3)2.3.12.3.2前面板 (3)后面板 (4)第3章3.13.2配置指南 (5)登录Web界面 (5)Web界面简介 (6)3.2.13.2.2界面总览 (6)界面常见按钮及操作 (7)第4章4.14.1.14.1.24.1.34.1.44.1.5 功能设置 (9)设备列表 (9)设备列表AP设置………………………………………………………………………………………..设备基本状态…………………………………………………………………………………………….设备网络配置…………………………………………………………………………………………….无线基本配置……………………………………………………………………………………………无线高级配置…………………………………………………………………………4.2. 设备日志……………………………………………………………………………………….. 4.3 地址服务……………………………………………………………………………………………..4.4 智能网关 (21)4.4.14.4.24.5 设备状态4.6 防火墙设置4.7 设备管理附录A附录B 广域网设置 (21)局域网设置 .............................................................................................................4.5.1 基本状态……………………………………………………………………………. 4.5.2 局域网状态……………………………………………………………………………4.5.3 广域网状态……………………………………………………………………………4.6.1 IP端口过滤……………………………………………………………………………..4.6.2 MA过滤………………………………………………………………………………..4.6.3 URL过滤……………………………………………………………………………. 4.6.4 端口转发………………………………………………………………………….4.6.5 DMZ 设置……………………………………………………………………….4.7.1 系统配置管理………………………………………………………………..4.7.2 QOS设置……………………………………………………………………….4.7.3 管理员设置……………………………………………………………………….4.7.4 系统日志…………………………………………………………………………4.7.5 软件升级…………………………………………………………………………4.7.6 系统时间………………………………………………………………………..常见问题 ...........................................................................................规格参数 ..........................................................................................-I I I -第1章用户手册简介本手册旨在帮助您正确使用本款无线管理平台。
新一代WNAC智能无线控制器的基本配置
NETGEAR无线控制器动手操作实验（一）新一代WNAC智能无线控制器的基本配置2010年1月目录1 新一代WNAC智能无线控制器的基本配置 (2)1.1开始配置 (2)1.2升级AC固件 (4)1.3保存配置 (6)1.4导出配置 (7)1.5导入配置文件 (8)1.6恢复出厂设置 (8)1 新一代WNAC智能无线控制器的基本配置本文主要描述如何对一台AC进行初次管理、升级、保存配置和恢复出厂等操作。
操作方式以Web页面为主，但有些内容也会描述命令行的方式。
1.1 开始配置1. 通过Web界面管理：1） WNAC9505在初始状态下，主控板上的eth1-1（即第一个千兆口）已经设定为三层端口，IP地址为192.168.0.1/24。
登录用户名和密码均为：admin。
2） WNAC7512和WNAC7324在初始状态下，所有端口默认都属于VLAN 1，VLAN 1的IP地址为192.168.0.1/24。
登录用户名和密码均为：admin。
管理员可将电脑设置为192.168.0.x/24，并将网卡用网线连入AC上相应端口，打开IE浏览器，输入192.168.0.1，即可打开AC的Web登录页面。
输入用户名和密码，即可进入管理界面。
2. 通过超级终端（命令行）管理1）将AC自带的Console线的COM头连到计算机的COM口，另一头的RJ45接头连入AC的CONSOLE口内。
2）打开超级终端，将COM口属性设置如下：3）若AC已经正确启动了，即可在登录提示符处输入用户名和密码，默认均为admin。
输入enable可进入特权模式。
4）输入configure terminal，可进入config模式，即可对AC进行各项配置。
1.2 升级AC固件1. 查看目前使用版本进入“系统”>“系统功能”>“系统信息”，即可看到AC的当前版本，如下图。
2. 升级固件进入“系统”>“系统功能”>“版本升级”，点“浏览”，在电脑上选择要升级的文件，然后点“本地上传”按钮。
ProSafe 3x3 Dual Radio WNDAP660 双频无线N型无线接入点安装指引说明书
Guía de instalación ProSafe 3x3 Dual Radio, punto de acceso de banda dualinalámbrico-N WNDAP660Contenido de la cajaAbra la caja y compruebe el contenido:• ProSafe 3x3 Dual Radio, punto de acceso de banda dual inalámbrico-N WNDAP660• Cable Ethernet de categoría 5 de conexión directa• Cable y fuente de alimentación (12 V, 1,5 A)• Kit de montaje en el techo• Guía de instalación• CD de recursos, que incluye un enlace al Manual de referencia Configuración del repetidorSiga estas instrucciones para configurar el repetidor inalámbrico. Intente familiarizarse con el contenido del CD de recursos antes de comenzar la instalación del WNDAP660. Si desea obtener información sobre las opciones de configuración avanzadas, consulte el Manual de referencia.Consejo: si va a instalar el repetidor en un lugar elevado, configúrelo ypruébelo primero para confirmar el correcto funcionamiento de la conexióninalámbrica.1. Conecte el repetidor inalámbrico a su equipo.a. Prepare un PC provisto de adaptador Ethernet. Si dicho equipo forma parte desu red, anote sus parámetros de configuración TCP/IP. Configure el PC con ladirección IP estática 192.168.0.210 y la máscara de subred 255.255.255.0.b. Conecte un cable Ethernet del repetidor al PC (punto A de la ilustración).c. Inserte con firmeza el otro extremodel cable en un puerto Ethernet delrepetidor (punto B de la ilustración).d. Conecte la fuente de alimentaciónal repetidor. Compruebe que:El indicador de encendidoparpadea al encender el repetidor.Pasados unos segundos, deberíaquedarse iluminado en color verdefijo. Si pasados 30 segundos elindicador de encendido no estáiluminado o aún parpadea,compruebe las conexiones y sialgún interruptor de la toma de corriente está apagado.El indicador de ACTIVIDAD parpadea cuando hay tráfico de red.Los LEDs LAN1 y LAN2 indican la velocidad de la LAN de cada puertoLAN: se iluminará de color verde cuando la velocidad sea de 1.000 Mbps, decolor ámbar cuando sea de 100 Mbps y se apagará cuando sea de 10 Mbps.2,4 GHz (WLAN).Este indicador muestra un tráfico de 2,4 GHz.5 GHz (WLAN). Este indicador muestra un tráfico de 5 GHz.2. Configure los accesos LAN e inalámbrico.a. Configure el puerto Ethernet del repetidor desde su equipo para tener acceso ala red LAN. Para conectarse al repetidor, abra el navegador de Internet eintroduzca http://192.168.0.100 en la barra de direcciones.b. Se abrirá una ventana de inicio desesión. A continuación, escriba enminúsculas admin como nombre deusuario (user name) y passwordcomo contraseña (password).Se mostrará la interfaz de usuario delrepetidor.c. Seleccione Configuration(Configuración) > System (Sistema) > Basic (Básica) > General (General) enel menú. Rellene el campo Access Point Name (Nombre del repetidor) yseleccione su país o región en el menú desplegable Country/Region (País oRegión).Cable NETGEARABWNDAP660PuertoEthernetd. Seleccione Configuration (Configuración) > IP > IP Settings (ConfiguraciónIP) en el menú y configure los parámetros de IP para su red.e. Si utiliza DHCP, reserve una dirección IP (basada en la dirección MAC delrepetidor) en el servidor DHCP. A continuación, podrá usar dicha dirección parainiciar sesión en el repetidor.f. Seleccione Configuration (Configuración) > Wireless (Inalámbrica) > Basic(Básica) > Wireless Settings (Configuración inalámbrica) y seleccione TurnRadio On (Activar radiotransmisión).g. Seleccione Configuration (Configuración) > Security (Seguridad) > ProfileSettings (Configuración de perfiles)y configure la opción Profile Settings(Perfiles de seguridad) para su red.Consulte la ayuda en línea o el Manual de referencia para obtener instruccionesdetalladas.3. Compruebe la conexión inalámbrica.Verifique, mediante un equipo con un adaptador inalámbrico, que puede estableceruna conexión inalámbrica con el repetidor.Ahora que ha completado los pasos necesarios para finalizar la configuración, yapuede instalar el repetidor en la red. Si es necesario, ya puede devolver a susparámetros originales la configuración de TCP/IP del PC que utilizó en el paso 1.Instalación del repetidor1. Desconecte el repetidor y sitúelo en el lugar donde desee instalarlo. Serecomienda colocarlo en lugares elevados, como en la pared o en el techo, en elcentro de su zona de cobertura inalámbrica y sin que se interpongan obstáculosentre el repetidor y los dispositivos móviles. Asegúrese de que la parte convexadel repetidor esté orientada hacia el usuario.Nota: NO instale el repetidor en un falso techo orientado hacia arriba.Montaje en el techo Montaje en la paredJunio de 2012Este símbolo se ha colocado conforme a la directiva 2002/96 de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). Si se tuviera que desechar este producto dentro de la UniónEuropea, se tratará y se reciclará de conformidad con lo dispuesto en las leyes locales pertinentes, en aplicación de la directiva RAEE.NETGEAR, el logotipo de NETGEAR y Connect with Innovation son marcas comerciales o marcas comerciales registradas de NETGEAR, Inc. o sus filiales en Estados Unidos y otros países. La información contenida en el documento puede sufrir modificaciones sin previo aviso. El resto de marcas y nombres de productos son marcas comerciales o marcas comerciales registradas de sus respectivos titulares. © 2012 NETGEAR, Inc. Todos losderechos reservados.2. Conecte un cable Ethernet entre el repetidor y un puerto LAN del router,conmutador o concentrador.3. Conecte la fuente de alimentación al repetidor inalámbrico y, seguidamente, a unatoma de corriente. Los indicadores de encendido y de conexión LAN deberían encenderse.Consejo: el repetidor es compatible con tecnologías de alimentación a través de Ethernet (PoE). Si dispone de un conmutador con PoE, no tendrá que utilizar la fuente de alimentación para conectar el repetidor. Estoresulta muy práctico cuando el repetidor se encuentra instalado en un lugar elevado y alejado de una toma de corriente.Comprobación de la conexión inalámbricaUtilice un PC equipado con un adaptador inalámbrico 802.11b/g/n para comprobar la conexión. Para ello, abra un navegador para conectarse a Internet o compruebe el acceso a los archivos e impresoras de la red.Nota: si no logra conectarse, consulte la sección Solución de problemas de esta guía o el Manual de referencia .Uso de una antena externaPara utilizar una antena externa de 2,4 GHz:1. Monte las antenas accesorias.2. Ajuste las antenas a los conectores en el panel posterior del repetidor.3. Inicie sesión en el repetidor y configúrelo para poder utilizar la antena externa.El repetidor no puede usar las antenas internas y externas de 2,4 GHz simultáneamente.Solución de problemasNo se enciende ningún indicador en el repetidor.El repetidor no recibe corriente.• Asegúrese de que el cable de alimentación está conectado al repetidor inalámbricoy enchufado a una toma de corriente o a una regleta que reciba alimentación eléctrica.• Asegúrese de que está utilizando la fuente de alimentación de NETGEAR que seincluye con el repetidor inalámbrico.• Si utiliza PoE asegúrese de que el conmutador PoE suministra alimentación alrepetidor.El indicador de conexión/actividad no se ilumina.Hay un problema de conexión del hardware.• Asegúrese de que los conectores del cable están insertados firmemente en elrepetidor y en el dispositivo de red correspondiente (concentrador, conmutador o router).• Compruebe que el dispositivo está encendido. Si la conexión Ethernet es de10 Mbps, la luz del indicador 10/100/1000 permanece apagada, pero la luz del indicador de conexión/actividad parpadea si existe tráfico.Los indicadores de conexión WLAN están apagados.La conexión inalámbrica no funciona adecuadamente.• Si el indicador de actividad de conexión WLAN permanece apagado, desenchufe lafuente de alimentación de la toma de corriente y enchúfela de nuevo. • Conéctese al repetidor y verifique que la radio está encendida.• Póngase en contacto con NETGEAR si el indicador de conexión WLAN sigue sinencenderse.No consigo configurar el repetidor desde un navegador de Internet.Compruebe lo siguiente:• El repetidor se ha instalado y encendido correctamente y las conexiones LAN estánactivas. Compruebe que el indicador de conexión LAN está encendido para confirmar que la conexión Ethernet funciona de forma adecuada.• Si está utilizando el nombre NetBIOS del repetidor para conectarse, compruebe queel PC y el repetidor se encuentran en el mismo segmento de la red o que hay un servidor WINS en la red.• Si el PC tiene asignada una dirección IP fija (estática), asegúrese de que esta seencuentra dentro del intervalo del repetidor. La dirección IP predeterminada del repetidor es 192.168.0.100 y la máscara de subred es 255.255.255.0. Laconfiguración predeterminada del repetidor permite el uso de una dirección IPestática. Si la red a la que conecta el repetidor inalámbrico utiliza DHCP , configúrela de forma correspondiente. Para obtener más información, consulte el Manual de referencia .No consigo acceder a Internet o a la LAN con un equipo preparado para conexión inalámbrica.Hay un problema de configuración. Compruebe lo siguiente:• Puede que no haya reiniciado el equipo provisto de adaptador inalámbrico para quesurtan efecto los cambios en la configuración TCP/IP . Reinicie el equipo.• Es posible que el equipo provisto de adaptador inalámbrico no tenga losparámetros de TCP/IP correctos para comunicarse con la red. Reinicie el equipo y compruebe que el protocolo TCP/IP está configurado correctamente para la red. En Propiedades de red de Windows, el ajuste habitual es "Obtener una dirección IP automáticamente".• Puede que los valores predeterminados del repetidor inalámbrico no funcionen consu red. Compruebe la configuración predeterminada del repetidor inalámbrico comparándola con la del resto de los dispositivos de su red.• Si desea instrucciones completas sobre cómo modificar los parámetrospredeterminados del repetidor inalámbrico, consulte el Manual de referencia .CondicionesCon el fin de mejorar el diseño interno, el funcionamiento y las características del producto descrito en el presente documento, NETGEAR se reserva el derecho arealizar modificaciones sin previo aviso. NETGEAR no asume responsabilidad alguna derivada del uso o la aplicación del producto o del circuito descritos en el presente documento.Servicio técnicoGracias por elegir un producto NETGEAR.Una vez instalado el dispositivo, busque en la etiqueta inferior del producto el número de serie y regístrelo en /register . De lo contrario, no podrá hacer uso de nuestro servicio telefónico de asistencia. Le recomendamos que se registre a través de nuestro sitio web.Podrá encontrar actualizaciones del producto y asistencia técnica en la página . Si desea recibir información sobre la garantía y el servicio de atención al cliente, consulte el CD de recursos que se adjunta con el producto.Para consultar la declaración de conformidad completa, visite el sitio web de declaraciones de conformidad de la UE de NETGEAR en: /app/answers/detail/a_id/11621/.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BNM-1024无线控制器简明操作手册福建三元达通讯股份有限公司2009-09-241目录1.系统启动 (6)2.系统操作 (8)2.1 命令行接口模式简介 (8)2.1.1 用户模式 (9)2.1.2 特权模式 (9)2.1.3 ROM Monitor模式 (9)2.1.4 全局配置模式 (9)2.1.5 子配置模式 (9)2.2 系统升级 (10)2.2.1 ROM MONITOR模式下升级 (10)2.2.2 在线升级 (12)2.3 用户忘记密码的处理 (12)2.4 上传/下载网管配置文件 (13)2.4.1 上传网管配置文件 (13)2.4.2 下载网管配置文件 (13)3.全局配置 (13)3.1 配置登陆口令 (13)3.2 配置系统默名称 (14)4.接口配置 (14)4.1 10M/100M自适应以太网电接口配置 (14)4.1.1 创建子接口 (14)4.1.2 配置vlan (14)4.1.3 配置IP地址 (15)4.1.4 子接口的启动和关闭 (15)4.1.5 配置接口的工作模式 (15)4.1.6 配置接口的工作速率 (15)4.1.7 配置接口描述 (15)4.1.8 查看接口 (15)4.2 千兆接口配置 (15)4.3 应用举例 (16)5. IP特性配置 (16)5.1 IP静态路由配置 (16)5.2 IP转发特性 (16)6. RADIUS配置 (17)6.1 简介 (17)6.2 配置BNM-1024作为Radius Client (17)6.2.1 进入radius client配置模式 (17)6.2.2 配置一个IP地址 (17)6.2.3 配置认证UDP端口 (18)6.2.5 用show命令确认配置成功 (18)6.2.6 应用举例 (18)6.3 配置Radius Server的信息 (20)6.3.1 建立一个Radius Server项 (20)6.3.2 配置共享密码（shared secret） (20)6.3.3 配置UDP端口号 (20)6.3.4 用show命令确认配置成功 (21)6.3.5 应用举例 (21)7.域配置 (22)7.1 简介 (22)7.2 指定域的名字 (22)7.3 配置域使用的Radius Server (23)7.3.1 备份服务器 (23)7.3.2 对帐服务器 (23)7.4 配置DNS Server地址 (23)7.5 配置无认证或无计费域 (24)7.6 在域中配置服务策略 (24)7.7 在域中配置实时计费 (24)7.8 用show命令查看域配置 (24)8.服务策略配置 (25)8.1 简介 (25)8.2 带宽策略配置 (25)8.2.1 配置带宽策略名 (25)8.2.2 配置策略所使用的带宽 (25)8.2.3 删除带宽策略 (26)8.2.4 显示带宽策略的内容 (26)8.3 过滤策略配置 (26)8.3.1 简介 (26)8.3.2 配置过滤规则 (26)8.3.3 删除过滤规则 (27)8.3.4 过滤策略配置 (27)8.3.5 删除过滤策略 (28)8.3.6 显示过滤策略 (28)8.4 服务策略配置 (28)8.4.1 配置服务策略名 (28)8.4.2 配置服务策略的内容 (29)8.4.3 删除服务策略 (29)8.4.4 显示服务策略的内容 (29)9.外置portal配置 (29)9.1 portal server配置 (29)9.3 NAS-id热点编码配置 (30)9.4 外置portal的调试 (30)9.4.1 外置portal报文统计 (30)9.4.2 debug外置 (32)10. IP POOL配置 (32)10.1 配置二层IP POOL (32)10.1.1 配置地址池的名字 (32)10.1.2 配置地址池的范围 (32)10.1.3 配置地址池的分配模式 (32)10.1.4 指定服务策略 (33)10.1.5 配置是否打开proxyarp (33)10.2 配置三层IP POOL (33)10.2.1 配置地址池的名字 (33)10.2.2 配置地址池的地址范围 (34)10.2.3 配置地址池的分配模式 (34)10.2.4 配置地址池的保留地址 (34)10.2.5 指定服务策略 (34)10.2.6 配置是否打开proxyarp (35)11.业务应用配置 (35)11.1 瘦ap地址管理 (35)11.1.1 配置DHCP的ip-pool选项 (35)11.1.2 配置ap地址池与接口+vlan的对应关系 (35)11.1.3 配置option选项 (35)11.1.4 指定ac地址 (36)11.2 DHCP+WEB业务的配置 (36)11.2.1 简介 (36)11.2.2 DHCP+WEB业务的配置步骤 (36)11.2.3 DHCP Server地址的指定 (37)11.2.4 认证过滤策略 (37)11.2.5 配置DHCP的ip-pool选项 (37)11.2.6 配置地址池与接口+vlan的对应关系 (38)11.2.7 配置DHCP+WEB用户闲置检测的时间 (38)11.2.8 查看与调试命令 (39)11.3 PPPOE业务的配置 (39)11.3.1 PPPOE业务的配置步骤 (39)11.3.2 配置用户的认证方式 (40)11.3.3 配置本地地址分配 (40)11.3.4 配置地址池与端口+vlan之间绑定 (40)12. NAT功能配置 (41)12.1 静态NAT (41)12.2 动态NAT (41)12.3 PAT (42)13. vlan透传配置 (43)13.1 网管配置命令 (43)13.2 vlan透传应用配置 (43)14.热备配置 (44)14.1 简介 (44)14.2 网管配置命令 (44)15.典型应用场景配置 (46)1.系统启动下面以流程图的方式说明了BNM-1024初始化过程中所执行的主要功能。
图1-1 BNM-1024的初始化过程打开BNM-1024的电源后，系统首先进行加电自检( Power-On Self-Test，POST )，加电自检通过后，系统将执行启动装载程序。
首先，装载程序打印版权信息到控制台，然后就开始简单初始化系统硬件，在硬件初始化完成后，装载程序就准备将OS映像拷贝到主存。
在执行这一步操作之前，装载程序会打印出“Press 'CTRL-C' to stop auto-boot...”的信息并等待5秒的时间，如果在此期间内用户键入“CTRL-C”，则系统中止自动引导并进入ROM-monitor模式，在这种模式下，用户可以修改引导设备、系统OS映像的位置、系统启动标志，以及进行软件升级等功能，在本手册后面章节中将会详细介绍“ROM-monitor模式”。
如果用户没有键入“CTRL-C”，则装载程序会在5秒后执行自动引导(Auto Boot)，它根据在ROM-monitor模式中设置的引导设备及系统OS映像的位置找到操作系统映像，并将它拷入主存中并将控制权转交给它。
至此，装载程序运行完毕。
图1-2是装载程序自动引导的过程，其中操作系统映像是存放在BNM-1024内部的Flash文件系统中。
图1-2 装载程序自动引导当控制权转移给操作系统映像后，就开始进行一系统初始化动作，包括系统内核初始化、各应用程序初始化、网络处理器初始化等，在这些初始化动作完成后，系统会从Flash中寻找以前创建和存储的配置文件(称为startup config)。
如果以前创建的配置文件并不存在，则系统将执行一个预定义的、以问题驱动方式进行的配置过程(称为设置对话，Setup Dialog)。
一旦完成设置对话之后，配置信息将存储在Flash中，以便下一次启动时缺省装载。
图1-3显示了具有设置对话的启动过程。
图4-3 设置对话如果找到了配置文件，则系统会提示用户“Press 'CTRL-C' to stop running startup-config...”，并等待3秒钟，如果在此期间用户键入“CTRL-C”就会跳过配置文件的执行，否则系统会加载配置文件并逐行执行，这样，系统就恢复为配置文件保存时的运行环境。
图1-4显示了系统运行启动配置文件的启动过程。
至此，系统启动成功，就可以进行正常的系统维护或提供接入服务了。
图1-42.系统操作2.1命令行接口模式简介系统的主要用户接口是命令行接口（CLI），它用于提供用户终端的字符界面。
通过Telnet协议或Console 口可以进行所有的配置和监视系统的任务。
所有的CLI命令由字符关键词和用户参数组成。
CLI由许多模式组成，一个模式就是一组相关命令可以在其下有效的运行环境，所有的命令都是与模式相关的，也有一些命令可以在多个模式下运行。
CLI会话启动后总是在缺省的用户模式下，该模式允许用户使用CLI命令的一个子集检查系统的状态。
但用户模式不能修改系统的状态，必须进入特权模式来改变系统的设置，用命令enable可以进入该模式。
在用户模式下，输入enable命令进入特权模式；在特权模式下，输入Config terminal命令进入全局配置模式。
从特权模式退到用户模式输入disable命令，从全局配置模式退到特权模式输入<Ctrl+Z> 或end 或Exit命令。
要查看某个模式下的所有可用命令，只要在该模式的提示符下键入问号（？）即可。
可以在任何时候，包括正在输入命令时，键入问号（？），系统会显示命令中下一个可选的关键字列表。
灵活运用问号（？）能使命令的操作变得简单有效。
在任何模式下，使用Tab键系统会自动补齐命令，键入命令名的一部分按Tab键，系统将会显示所有可能的命令的完整拼写。
所有模式下系统均接受命令的不完整格式，即键入命令的前几个字母来代表该命令，要求键入的字符足够多而不造成歧义。
例如，取代configure ，键入conf进入configuration mode ，但是如果键入co，因为字符数的不足而无法区分configure和copy命令，会返回错误。
大部分命令都支持关键字no，在命令前加上no会禁止该命令的功能或删除配置中的该命令。
BNM-1024宽带接入服务器可以提供用户模式、特权模式、全局配置模式、子配置模式、ROM Monitor模式5种命令行接口模式。
下面将详细说明：2.1.1用户模式可以通过TELNET或串口登录，需要验证用户名和口令，登录后自动进入用户模式。
在用户模式下，用户只能进行大部分的查询操作，只能观看除了系统配置文件之外的所有东西。
