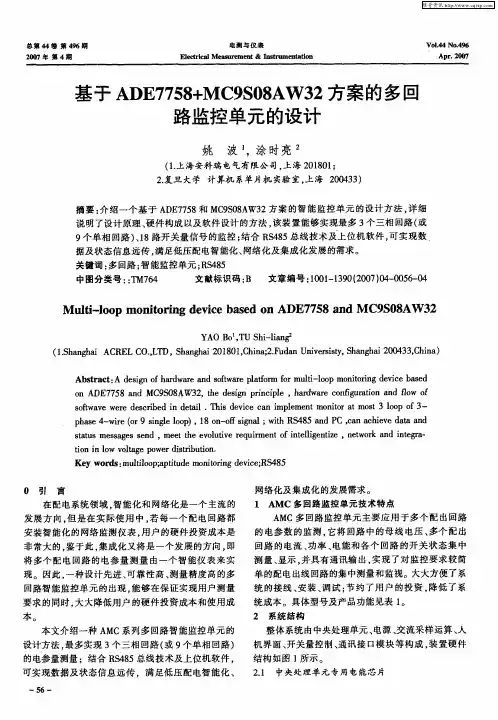

基于ADE7758+MC9S08AW32方案的多回路监控单元的设计
９个 单 相 回路 ）１ 、８路开 关 量信 号 的监 控 ； 结合 Ｒ ４５总线 技 术ｌ 位机 软 件 ， 实 现数 Ｓ８ 及上 可 据 及状 态信 息远传 ， 足低 压 配电智 能化 、 满 网络化 及集 成化 发 展 的需 求 。
关 键词 ： 回路 ； 能监控单 元 ； ｓ ８ 多 智 Ｒ ４５ 中图分 类号 ：Ｔ ６ ： Ｍ７ ４ 文献标 识码 ： Ｂ 文章 编 号 ：０ １ １ ９ （０ ７ ０ — ０ ６ ０ １０ — ３ ０ ２ ０ ）４ ０ ５ － ４
Ａ ＭＣ多 回路 监控 单 元 主要 应 用 于 多个 配 出 回路 的 电参 数 的监 测 。 它将 回路 中的母 线 电压 、 个 配 出 多
非 常大 的 ， 于 此 ， 成化 又 将 是一 个发 展 的方 向 ， 鉴 集 即
将 多个 配 电 回路 的 电参 量 测 量 由一 个 智 能仪 表 来 实
ES9000监控系统
２路电能脉冲输出
ＰＤ３８４Ｅ－２Ｓ４
面框１２０ｘ１２０ 开孔１１１ｘ１１１
ＰＤ３８４Ｅ－３Ｓ４Ｋ ＰＤ３８４Ｅ－２Ｓ４ＦＫ
三相电压、电流、功率、 面框９６ｘ９６ 功率因数、频率、电度 开孔９１ｘ９１
三相电流、电压、功率、 功率因数、频率、
面框１２０ｘ１２０
分时电能计量、时钟
开孔１１１ｘ１１１
２路电能脉冲输出 ２路模拟量输出（选配）
４／８ ４／８ ４／８ ４／８
ＰＣＩ ０℃￣５５℃
备 注 选其一种
6
１．５．２ ＥＳＨＭＩ人机界面
液晶屏 ＣＰＵ主板 存储设备
接口
工作电源 安装方式
机重 面板视口（ｍｍ）
外壳 外型尺寸（ｍｍ） 开孔尺寸（ｍｍ）
１ ５ 寸 Ｔ Ｆ Ｔ Ｘ Ｇ Ａ Ｌ显Ｃ示Ｄ 屏 ， 触 摸 屏 ， 分 辨 率 １ ０ ２ ４ × ７ ６ ８
打印机
ＲＳ４８５总线 ．．．．．． 最多３２台
可编程智能表
监控机算机
交换机
ＴＬＰ／ＩＰ网络
上层ＢＡ系统
多串口服务器
．．．．．．
屏蔽双绞线，最远１２００米
智能变电站辅助系统综合监控平台介绍
智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。
（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。
能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。
工业级设计，通过EMC4级和国网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AMC系列多回路监控单元在智能配电回路中的应用
刘亚君
江苏安科瑞电器制造有限公司江苏江阴
摘要：介绍了AMC系列多回路智能监控单元在智能配电回路中的的应用，将众多配出回路的测量、计
量、开关状态监测、控制和数字通讯等功能于一体，大大简化了系统的设计，降低了设备成本，简化了用
户投资，方便了用户的使用和检修。具有功能强大、性价比高、方便用户使用、节约用户投资等优点
关键字：AMC系列智能监控单元，简化系统，降低投资，性价比高
0引言
随着配电系统的发展，智能配电回路中各种仪表向集成化和网络化发展的方向是越来越清晰。目前单
回路集成化的优势已经出现，但是对多个回路的集成还未产生。
本文将要介绍的是最新开发的AMC系列多回路智能监控单元在智能配电出线回路中的应用。该系列监
控单元主要应用于多个配电出线回路的电参量的监测，它将回路中的母线电压、多个配出回路的电流、功
率、电能和各个回路的开关状态集中测量、显示、并通讯输出，实现了对监控要求较简单的配电出线回路
的集中测量和监视，一个AMC多回路监控单元就能实现上述多个回路的监测功能，大大方便了系统的接线、
安装、调试;节约了用户的投资，降低了系统成本等优点，必将引领国内外智能配电领域的发展方向，成为
智能配电中出线回路监控系统的发展主流。
1AMC产品的型号说明
2技术背景
在传统的智能配电出线回路中，要实现对回路中每个负载的各种电参量的全面监测，一般有以下2种
组网方式(以三相为例)：
方案1：(图1)
该方案在三相智能配电出线回路中是比较常见的一种方案。在对配电出线回路负载的监控中，用户一
般需要监控各路负载的各种电参量，包括每路负载的电流、电压、功率、电能、开关状态等。因此在设计
方案时，针对每种电参量，用户需要单独配置可以测量各种电参量的仪表，由图1可以看到，为了监控每
路负载，用户必须为每路负载配置1个电流表、1个电压表、1个功率表、1个电能表、1个I/O模块。而
且为了实现网络化管理，每个仪表还必须是能够进行通讯的。由图1可以看出，用于监测每路三相负载的
电测仪表达到5个。采用该方案的缺点是需要多个仪表才能监控每路负载的各种电参量，监控路数越多，
使用仪表越多，用户安装、维修、管理很不方便。且投资较大。优点是单个仪表出故障不影响对配电回路
的其他电参量的监控，测量的精度较高，实时性较强。
图1
方案2：(图2)
该方案在三相智能配电出线回路中也是比较常见的一个方案。该方案较上面方案的先进之处在于，用
于监控每个回路电参量的仪表由1个多功能的智能仪表代替了多个仪表，1个多功能仪表集测量电流、电
压、功率、电能和开关量输入输出于一体，并可进行组网通讯。该方案的优点是每路负载只需配置1个仪
表即可实现对该路负载的所有电参量的测量和控制，组网方便，用户投资较方案1少，安装、维护、管理
较为方便，测量的精度较高，实时性较强。缺点是一旦仪表出线故障则无法对该负载继续监控。
图2
以上2中方案在智能配电出线回路中是常用的，但是，以上2中方案的缺点是显而易见的，投资成本
太大是一个主要的缺点。且接线、安装、调试等都不方便。
3AMC系列智能监控单元技术指标
AMC系列智能监控单元是针对出线回路中一般回路的监控要求，经过充分调研并结合实际需求开发的
多回路智能配电监控装置。该监控单元分为单相和三相2大系列，其型号分类见表1。其技术指标见表2。
外型及安装尺寸见图3，一般安装在配电柜内。
表1
表2技术指标
图3
4AMC系列智能监控单元的设计简介
AMC系列多回路智能监控单元的原理设计上，采用多个电子切换开关+1个电能计量芯片+1个CPU来实
现对多个回路的监测。其原理框图见图4。
图4
核心器件CPU选用飞思卡尔公司的MC9S08AW32型单片机，它是第一款基于高度节能型S08核的器件，
片上资源丰富，抗干扰能力突出。内含32K字节用户程序空间，片上集成2048字节RAM，支持BDM片上调
试功能，片内集成看门狗电路。
电能计量芯片采用ADI公司的高精度三相电能测量芯片ADE7758，适用于各种三相电路(不论三线制或
者四线制)中测量有功功率、复功率、视在功率。该IC内嵌了高精度的模数转换器和固定模式的数字处理
信号处理器(DSP)，具有数字积分、数字滤波和具有众多实用电能监测、计量功能，是新一代高性能全数字
电能表的理想芯片。
电子开关采用双四选一的CD4052高速电子开关。在单片机的控制下，实现在不同电流信号之间的高速
切换。
多路电流信号经电子开关进入电能芯片，结合母线电压即可由电能芯片测得多个回路的各种电参量。
5AMC系列智能监控单元的应用
5.1典型应用
图5为AMC系列三相多回路智能监控单元的典型应用图。在应用中，出线回路中的3个三相负载的所
有电参量测量都由1个AMC三相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制。
图5
图6为AMC系列单相多回路智能监控单元的典型应用图。在应用中，出线回路中的9个单相负载的所
有电参量测量都由1个AMC单相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制。
图6
5.2应用案例
图7是江苏某广电大厦0.4kV低压配电出线图。在该设计图中，每个单相负载的电流测量采用
CL72-AI(测量单相电流)表来实现，每个三相负载的电流测量由CL72-AI3来实现(测量三相电流)。由图可
以看出，该出线回路总共要使用12个仪表。
图7
图8是采用AMC多回路监控单元后，针对图7系统所做的修改。由图8可以看出，1个AMC16-1E9代
替了9个CL72-AI，1个AMC16-3E3代替了3个CL72-AI3，大大简化了系统，并可同时检测母线电压、每
个出线回路的电能，并可利用通讯接口，实现广电大厦的内部电能计量、考核、管理。
图8
6结语
AMC系列产品的功能强大，单个仪表能够测量多个回路负载的多种电参量。对比图7和图8两种设计
方案，采用AMC系列多回路智能监控单元，能够大大简化系统的设计方案，与传统方案相比，降低用户的
投资成本，方便了系统的接线、安装、调试、维护等优点。
文章来源于：《建筑电气》2007年第5期。
参考文献
[1]上海安科瑞电气有限公司，AMC系列多回路监控单元选型手册，2006。
上传者：刘亚君，女，本科，任职于江苏安科瑞电器制造有限公司，主要研究方向为智能建筑供配电。
