9.6变配电系统监控

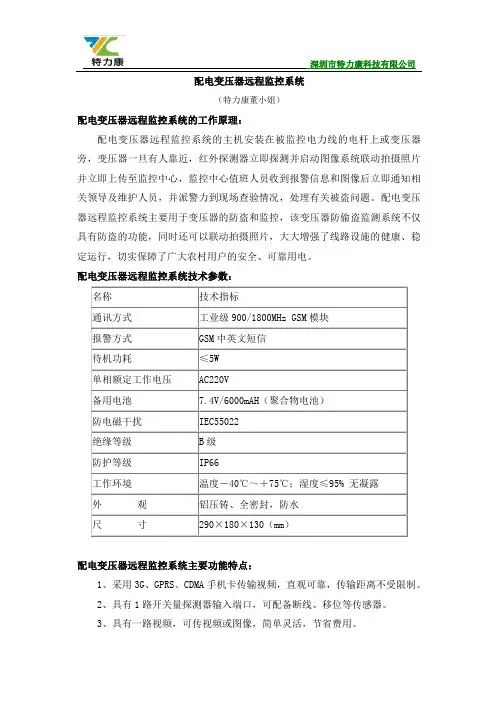

配电变压器远程监控系统

配电变压器远程监控系统
(特力康董小姐)
配电变压器远程监控系统的工作原理:
配电变压器远程监控系统的主机安装在被监控电力线的电杆上或变压器旁,变压器一旦有人靠近,红外探测器立即探测并启动图像系统联动拍摄照片并立即上传至监控中心,监控中心值班人员收到报警信息和图像后立即通知相关领导及维护人员,并派警力到现场查验情况,处理有关被盗问题。
配电变压器远程监控系统主要用于变压器的防盗和监控,该变压器防偷盗监测系统不仅具有防盗的功能,同时还可以联动拍摄照片,大大增强了线路设施的健康、稳定运行,切实保障了广大农村用户的安全、可靠用电。
配电变压器远程监控系统技术参数:
配电变压器远程监控系统主要功能特点:
1、采用3G、GPRS、CDMA手机卡传输视频,直观可靠,传输距离不受限制。
2、具有1路开关量探测器输入端口,可配备断线、移位等传感器。
3、具有一路视频,可传视频或图像,简单灵活,节省费用。
4、简单方便地通过中心网管及远程手机短信进行设置主机参数。
5、具备远程喊话功能。
6、铝压铸全密封外壳,防水性能好,适用于野外安装。
配电变压器远程监控系统保障了电力设施安全运行,减少财产的损失,保障工农业生产顺利进行,满足经济建设和人民生活用电需求。
特力康主营输电线路在线监测系统、输电线路防外力破坏、通信塔远程监控系统、输电线路绝缘子污秽在线监测系统、户外高压装置智能警示器、变压器防盗报警系统、配电变压器远程监控系统、智能驱鸟器、3G车载视频监控系统、电力计量箱智能控制装置、移动基站节能减排、蓄电池防盗报警器、通信机房远程监控系统、基站防盗报警器、基站馈线防盗报警系统、山洪灾害预警系统等电力电信安防产品,欢迎来电咨询!。
监控系统在电力行业中的应用案例

监控系统在电力行业中的应用案例随着科技的不断发展,监控系统在电力行业中的应用越来越广泛。
监控系统能够实时监测电力设备的运行状态,提高电力设备的安全性和可靠性。
本文将为大家介绍几个电力行业中监控系统应用的案例。
一、变电站监控系统应用案例变电站是电力输配电系统的重要组成部分,它起着能量转换、电能分布和监测控制的作用。
在以往,变电站的设备运行状态监测主要依靠人工巡视,效率低下且容易出现漏检情况。
而随着监控系统的应用,变电站的设备状态可以通过传感器实时采集,通过系统的网络连接,可以方便地监测和控制变电站的设备。
例如,某地的一座变电站引入了现代化的监控系统。
该监控系统通过摄像头、红外传感器、温湿度传感器等设备对变电站进行监测。
一旦发现设备出现异常,系统会自动发出报警信号并通知相关人员进行处理,大大提高了设备的安全性,减少了故障的发生。
二、电力设备运行监测系统应用案例电力设备的正常运行对整个电力系统起着至关重要的作用。
而对于大型电力设备,如发电机、变压器等,监测其运行状态更是重要。
传统的方法是通过人工检测和定期维护,效率低下且容易漏检。
而引入监控系统后,可以实时监测电力设备的运行状态,提前预警并进行维护。
以某煤电厂为例,他们引入了电力设备运行监测系统。
该系统通过传感器实时采集发电机的数据,并将其与正常运行的数据进行对比,一旦发现异常,系统会自动发出预警信号,提醒相关人员及时处理。
同时,该系统还可以对设备进行远程操作和维护,进一步提高了设备的可靠性和安全性。
三、电力线路监测系统应用案例电力线路是电力输配电的重要组成部分,而其运行状态的监测对于电力系统的正常运行及安全性至关重要。
传统的方法是通过人工巡视电力线路,但效率低下且易出现漏检情况。
而引入电力线路监测系统,可以实时监控电力线路的运行状态,及时发现并处理线路的异常情况。
以某地的电力公司为例,他们引入了电力线路监测系统。
该系统通过在电力线路上设置传感器,实时采集电力线路的温度、湿度等数据,并进行分析和处理。
配电室监控软件系统

配电室监控软件系统⒈引言本文档旨在介绍配电室监控软件系统的设计和功能。
本文档将提供详细的说明,以便使用方了解系统的各个方面并进行正确的操作。
⒉背景在现代建筑中,配电室起着至关重要的作用,它是供电系统的核心。
为了确保供电系统的安全和稳定运行,配电室需要进行实时监控。
为此,我们设计了一个配电室监控软件系统。
该系统利用传感器和数据采集设备收集配电室的各种参数,并将其显示在一个用户友好的界面上。
⒊系统概述配电室监控软件系统是一个基于网络的应用程序,适用于各种类型的配电室。
它具有以下主要功能:- 实时监测配电室参数,包括电流、电压、功率因数等。
- 显示实时数据和历史数据的趋势图和报表。
- 发出警报并发送通知,当参数超出预设范围时。
- 提供远程访问,使用户能够通过互联网访问系统。
⒋系统架构配电室监控软件系统采用客户端-服务器架构。
以下是系统的各个组件:- 服务器:负责接收传感器数据,并将其存储在数据库中。
它还处理用户请求,并发送通知。
- 客户端应用程序:提供用户界面,用于显示实时数据和历史数据的趋势图和报表。
它还允许用户配置参数和查看警报信息。
- 数据采集设备:用于收集配电室的各种参数,并将其发送到服务器。
⒌配置和安装在安装配电室监控软件系统之前,需要进行以下配置:- 安装服务器设备并连接传感器。
- 配置服务器和客户端应用程序的网络设置。
- 配置警报和通知设置。
⒍系统操作本节将介绍如何操作配电室监控软件系统的各个功能:- 实时数据显示:在客户端应用程序的主界面上显示实时数据,包括电流、电压、功率因数等。
- 趋势图和报表:通过选择日期和时间范围,用户可以查看历史数据的趋势图和报表。
- 配置参数:用户可以设置警报的阈值,并配置通知方式。
- 警报和通知:当参数超出预设范围时,系统会发出警报并发送通知。
- 远程访问:用户可以通过互联网访问系统,并查看实时数据和历史数据。
⒎法律名词及注释本节提供与配电室监控软件系统相关的法律名词的解释和注释。
施工用电监控要点(3篇)

施工用电监控要点施工用电监控是指对施工现场的用电情况进行实时监控和管理的过程。
它的目的是确保施工现场用电安全稳定,避免发生电力事故,并提高用电效率和节约能源。
下面是施工用电监控的一些要点:1. 安全监控:在施工现场,用电可能会涉及到高压电力设备和线路,因此安全是第一位的。
监控系统应该能够实时监测电流、电压、功率等参数,以便及时发现异常情况。
同时,还应该设置电气火灾报警和短路、漏电等故障报警机制,确保及时采取措施处理。
2. 功率控制:施工现场通常有多个用电设备同时运行,因此功率管理是非常重要的。
监控系统应能够实时记录各个设备的功率消耗情况,并进行功率分配和调节,以达到合理使用电能的目的。
同时,还可以制定相应的用电计划,合理安排用电时间,避免用电过载或低效率使用。
3. 能耗统计:施工现场的用电情况通常需要进行能耗统计和分析,以便掌握用电情况和提出有效的节能措施。
监控系统应能够记录每个设备的用电情况,并根据不同时间段、不同设备进行能耗分析,为节能提供依据。
4. 实时监控:监控系统应具备实时监控功能,能够随时随地监测用电设备的运行状态和数据。
这样,施工方可以及时了解用电情况,并采取相应措施,以确保施工现场的用电安全和稳定性。
5. 数据存储和分析:监控系统应具备缓存和存储数据的能力,能够记录用电参数和运行状态等数据,并进行数据分析和统计,为用电管理提供参考。
同时,还应该支持数据导出和报表生成,以便进行数据分析和对比。
6. 远程控制:监控系统应支持远程监控和控制功能,以方便施工方对用电设备进行远程操作和控制。
这样可以减少人力资源的浪费,提高工作效率,并减少人为差错的发生。
7. 报警管理:当用电设备出现异常情况时,监控系统应能及时发出报警信息,通知施工方进行处理。
同时,还应设立相应的报警级别和处理机制,以保证施工方能够及时采取措施避免事故发生。
8. 数据保护:施工现场的用电监控数据对施工方和监管方来说都非常重要,因此监控系统应具备数据备份和保护的功能,以防止数据丢失和恶意破坏。
电力监控系统介绍

电力监控系统介绍嘿,咱今天来聊聊电力监控系统!你知道吗?电这玩意儿就像个调皮的小精灵,在我们生活中到处蹦跶,给我们带来光明和便利。
但要想把这小精灵管得服服帖帖,让它乖乖为我们服务,可少不了电力监控系统这个厉害的“管家”。
先来说说电力监控系统是啥。
简单来讲,它就像是电力世界的“千里眼”和“顺风耳”,能时刻盯着电的一举一动。
从发电站发出的电,经过长长的电线传输,再到我们家里的插座,这一路上的情况它都能清楚掌握。
比如说电压稳不稳啦,电流有没有异常啦,功率是不是在正常范围内啦,它都门儿清!我给你讲讲我之前的一次经历,那可真是让我深刻体会到了电力监控系统的重要性。
有一回,我所在的小区突然停电了。
大夏天的,那叫一个热啊!大家都急得不行。
后来维修人员来了,捣鼓了好一阵儿,才发现是小区里的一个变压器出了问题,电流过大,导致跳闸了。
要是有电力监控系统早早发现这个异常,提前预警,维修人员就能早点处理,我们也不用在大热天里遭这罪啦。
电力监控系统可不只是能发现问题,它还能帮着解决问题呢!比如说,它可以自动控制一些设备,让电力的分配更合理。
就像一个聪明的调度员,知道什么时候该给谁多送点电,什么时候该让谁省着点用。
而且啊,这电力监控系统还越来越智能了。
现在很多都能通过手机或者电脑远程监控,不管你是在家里躺着,还是在外面出差,只要能联网,就能随时查看电力的情况。
这多方便!再说说它在工厂里的作用吧。
工厂里那可到处都是用电的设备,要是电出了问题,生产就得停摆,损失可就大了去了。
有了电力监控系统,就能实时监测设备的用电情况,提前发现可能存在的故障隐患,及时进行维修保养,保证生产的顺利进行。
学校里也少不了它。
教室里的电灯、电脑、投影仪,都得靠电才能正常工作。
电力监控系统能确保学校的电力供应稳定,让同学们能在明亮舒适的环境里好好学习。
还有医院,那更是对电力要求极高的地方。
各种医疗设备都离不开电,万一电出了岔子,那可关乎着病人的生命安危。
变电站综合监控系统

变电站(室)综合监控系统项目概况本项目为变电站(室)搭建智能监控环境,替代传统的人工巡检方式,达到快速、高效自动巡视。
近年来国家大力发展智能电网,但由于输变电使用环境限制和结构的复杂性使得智能化信息化水平较低,也正因环境恶劣结构复杂,输变电的故障率居高不下,随着智能电网工作的进一步深入,输变电智能化信息化已成为下一步的主要工作之一,但是由于存在信息采集种类繁多,缺少传输通道,缺少综合的监控软件等原因,国内尚无很系统的解决方案。
我公司根据国网技术导则要求开发的变电站(室)综合监控系统填补了这一空白,能够完成输变电的电能参数采集和图像、环境参数等非电量采集,利用轨道机器人或轮式机器人搭载各种传感器代替人工巡检,将所有数据收集汇总后经由IED模块将数据转化并上传至后台,使值班人员能够及时了解各设备运行参数以及环境参数,极大的降低设备故障率和供电事故率,替代复杂的人工巡检。
系统概述本系统可对变电站(室)内有害气体、空气含氧量、噪声、温度、湿度等环境参量、以及高频脉冲局放,超声波地电波局放,变压器铁芯接地电流、夹件电流等电力参数进行监测,对变电站(室)进行视频监控、红外成像。
系统可通过巡检机器人以及站点固定采集设备有效监测到变电站(室)内环境参数及电气电力参数的异常,根据设备的运行状态判断事态发展趋势进行预警,由原来只有在事故后告警变为事故前预警,提醒运维人员进行及时检修和维护,并上报和记录原始数据,系统软件处理上,设置多个告警等级,针对不同的现象,提示不同的告警内容,可有效地防止误报、漏报,为状态检修提供可靠的数据依据,大幅度降低事故的发生。
系统特点本变电站(室)综合监控系统具备以下特点:1. 高度集成:系统将环境监测、电力参数采集、视频监控、红外成像等多种功能集于一身,实现对变电站(室)全方位的实时监控。
2. 智能预警:通过先进的数据分析和模式识别技术,系统能够对潜在的故障和异常情况进行智能预警,提前发现并处理问题,避免事故发生。
2024年变配电室安全管理规定(2篇)

2024年变配电室安全管理规定一.总则1.1为确保我公司变、配电室的用电安全,保障我公司生产用电需要,制定本制度。
1.2本制度包括变配电室岗位制度,操作规程,交接班制度,工作票制度,高低压配电室安全管理及维修保养制度,电气组日常报修管理制度,电气组巡回检查制度,安全保卫制度等8项制度。
二.岗位责任制。
2.1变、配电室值班电工应遵守公司规章制度及有关工作制度。
严格按停送电操作规程进行操作。
2.2变、配电室值班电工应熟悉变、配电系统及各供电回路的载荷情况,确保变、配电系统安全、经济运行。
2.3认真进行巡回检查工作,做好运行日志的记录。
遇雷雨、大风等气候突变及其它异常情况时应加强巡视。
2.4进入变、配电室须随手关门,防止闲人和小动物入内。
2.5在巡视、检修、安装时发现的各类设备缺陷,应作记录并尽可能立即组织处理,对非紧急和不危及安全运行的问题可列入检修计划进行处理。
2.6非电工人员一律不得进入配电室,检查人员进入配电室时,主管或值班电工应陪同进入,并实行登记制度。
2.7值班电工在负荷高峰时间应抄录用电负荷及运行数据。
值夜班电工应每隔三天关灯检查一次,以便发现放电、发热、电晕等不正常现象。
2.8 配合维修、测试人员完成修试任务,并对修试情况做好记录2.9 妥善保管各种安全用具,保养好各种仪器设施。
2.10定期停电清扫电气设备,检查电气设备连接点和保护接地情况。
2.11维护变、配电室的整洁,保持安全通道的畅通。
2.12做好交接班记录。
三.交接班制度。
3.1交接班双方应认真填写交接班记录。
3.2交班人在交班前应做好交班准备工作,并对接班人进行“四交接”:到位交接,现场交接,图纸交接,实物交接。
3.3接班人接班前应认真巡查变、配电设备,查阅前一班工作记录,了解运行情况,做到“五清”:看清、问清、查清、点清、记清。
3.4交接班内容:3.4.1“两票”执行情况.3.4.2上级命令和有关通知、操作指令的落实情况。
3.4.3系统及回路的负载变化情况;3.4.4设备运行情况以及发现的设备缺陷;3.4.5各种记录、图纸资料、安全用具的使用及保管情况;3.5遇下列情况不得进行交班:3.5.1事故处理或正进行重要操作;3.5.2接班人酒后上班或精神状态不良;3.5.3交班人未进入岗位,特别是值班负责人未到时。
智能配电房综合监控系统

智能配电房综合监控系统智能配电房综合监控系统是一种利用先进的技术手段,对配电房的各个环节进行实时监控和管理的系统。
它采用了物联网、云计算、大数据等技术,可以对配电房的供电设备、参数、状态进行全面监测和分析,从而提高配电系统的安全性、可靠性和效率。
本文将从系统的原理、功能及应用等方面进行探讨。
一、系统原理智能配电房综合监控系统的核心原理是将各个供电设备通过传感器连接到集中控制器,通过采集设备的运行状态、电气参数、故障信息等数据,再经过信号采集和信号处理,将数据传输到监控中心。
监控中心对数据进行分析、处理和管理,并通过人机界面向操作人员提供信息和报警。
二、系统功能1. 实时监测:智能配电房综合监控系统可以实时监测配电房中各个设备的工作状态,包括电流、电压、频率、温度等参数。
一旦发生异常情况,系统会立即报警,并将异常信息推送给相关人员,以便及时处理。
2. 远程控制:通过互联网和远程控制技术,操作人员可以实现对配电房中各个设备的远程控制。
比如,可以通过远程操作开关,实现对某个电路的切换,解决线路故障或者进行例行维护。
3. 数据分析:智能配电房综合监控系统可以对配电房中的数据进行实时分析和比对。
通过对历史数据的统计和分析,可以帮助运维人员了解配电系统的运行状况,提前预警可能发生的故障,以及优化设备的运行效率。
4. 能耗管理:系统可以实时监测配电房的能耗情况,对供电设备进行能耗分析和优化,帮助用户合理调整电力负荷,降低能源消耗。
三、系统应用智能配电房综合监控系统的应用范围广泛。
特别是在工业、商业建筑、数据中心等场所,对配电系统的安全和可靠性要求较高时,该系统可以发挥重要作用。
1. 工业领域:在大型工厂、石化、钢铁等行业中,配电设备的安全可靠性对生产运营至关重要。
智能配电房综合监控系统可以实时监测工业配电设备的状态,及时发现异常情况,并提供可行的解决方案,确保设备的正常运行。
2. 商业建筑:商业办公楼、商场、酒店等场所需要提供稳定的电力供应。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
总线结构 二级网,一 级分站,控 制器与操作 站相连,二 级DDC与分 站相连
有三种系统 二级元 XBSi XBS、 主机网 XFi,其中XBS 络 系统和TREND、 ANDOVER相同
总线材料 一级:同轴 电缆
二级:STP 通信协议 ARCNET 2.5M
同轴电缆 光纤 非屏蔽双绞线
UTP 多种速度可选
17 17
楼宇设备监控系统
通过等幅三角波(载波)与正弦波(调制波)的相交点 发出开、关功率开关器件的触发脉冲, 在逆变器的输出端获得一组等幅 不等宽的矩形脉冲波形。 近似等效于正弦电压波形; 即改变了交流电的角频率ω。 从而改变电机转速。
18 18
楼宇设备监控系统 调压变频调速控制装置使电梯具有: 高效、节能、舒适感好、控制系统体积小、 动态品质及抗干扰性 能优越等特点, 是现代化高层电梯的主流产品。 集群控制的VVVF电梯自动化程度高,
3 3
楼宇设备监控系统 (7)微机保护。
智能化开关柜配备微机保护装置 自检功能和抗环境电磁干扰 故障记录、通信、遥控、遥测、 遥信
(8)智能控制。
★智能监测管理; ★与上位机进行数据交换; ★接受上位机的指令和操作; ★设置微处理器的智能断路器、智能 馈电控制器、智能电机控制器。
4
4
楼宇设备监控系统 2)系统测控分类 (1)显示型。 显示:运行状态、报警状态等; 显示主接线图、 交直流系统运行图及运行参数、 UPS系统运行图及运行参数, 系统各开关变位和故障变位, 对参数超限报警。
(3)传感器自动控制
楼宇设备监控系统 2)智能照明控制 (1) PLC控制
智能照明
大面积灯光的自动控制(开关或调光); 编程还能实现比较复杂的逻辑结构; 回路功能改变 ,编程实现; 比集散控制型系统的成本大约低40%左右。 (2) DDC控制 DDC的弱电输出经继电器间接实现 区域控制、定时通断等。 控制功能简单,只能实现定时开与关的功能, 如要实现场景预设、亮度调节、软启动 、软关断等复杂的功能,技术难度较大; 现场无法干预照明状态,使用不太方便; 回路划分很细时,造价会很高。
楼宇设备监控系统 9.7监控系统的工程应用
工程应用
1、楼宇设备监控系统是现代建筑标志性设施, 所有建筑物和 人居场所都有应用,只是系统的功能完备程度和先进程度有所 差异,这与建筑物和人居场所的用途和投资有着密切的关联。 2、系统运行质量的好坏直接关系到最佳控制、节能效益和智 能管理。 所以:在工程应用中要做好以下几项工作: ★项目论证、 ★设备选型、 ★工程实施。
不需要运行的轿厢自行关闭,避免空载运行。
15 15
楼宇设备监控系统 3)交流调压调速
交流调压 调速
在交流电源与牵引电动机之间接入晶闸管作为交流电压控制器, 对电梯进行调速控制。 电梯系统一般采用调压调速的闭环控制, 基本原理是: 当测速发电机和转速给定装置的差值信号为零, 电动机则稳定运行; 如果静负载转矩增大,电动机的转速就要降低, 测速发电机输出的转速负反馈信号减少, 转速给定装置与测速发电机的差值为正值, 使调压装置的输出电压升高,电动机转速提高, 这时转速给定装置与测速发电机的差值减小, 当转速重新恢复到稳定运行状态时, 转速给定装置与测速发电机的差值又为零, 调压装置的输出电压不再升高。 16
特点
系统供电部分 包括整流、逐变半导体及接触器等执行电器。 电气控制柜的控制部分 通常设置了微机控制系统或者是可编程控制器 (PLC) , 柜内的计算机系统带有通信接口, 可以与分布在电梯各处的智能化装置进行数据通信, 组成分布式电梯控制系统; 也可以与上位监控管理计算机联网, 19 构成电梯监控网络,进入 BA系统。 19
测控分类
(2)控制型。
设备节能运行控制、顺序控 制等
5
5
楼宇设备监控系统 (3)记录型。 状态检测与汇总表输出、计算记录及报表生成;对 事故、故障进行顺序记录; 可以查询事故原因,并且显示、制表和打印; 可以绘制负荷曲线,并且显示、打印运行报表。 (4)复合型。
具有显示、控制、记录等多种功能, 真正满足智能化多方面的监控要求。
变配电监控
对高低压电源进出线的 电压、电流、功率、 功率因数、 频率的状态监测、 供电量计算。
变压器温度监测, 风冷变压器通风运行情况、 油冷变压器油温、 油位监测。
各级负荷的 电压、电流、功率的监 测;超负荷时,系统停 止低优先级的 负荷。
2
2
楼宇设备监控系统 (5)断路器遥控。
监测、监 控内容
10 10
楼宇设备监控系统
(3)总线控制
设有综合布线、局域网的地方,应用总线控制照明十分方便。 所有单元模块,均内置微处理器和存储单元; 每个单元均设置唯一的单元地址,软件设定功能; 单元控制各负载回路。 可与楼宇自控、保安监控和消防系统实现联动。
11 11
楼宇设备监控系统
总线控制 系统示意 图
7
楼宇设备监控系统
监控举例
1./20.变压器温度; 2./19.冷却风机状态 ;3./18.冷却风机启停; 4./17.用电计量(kWh);5./16.有功功率;6./15.无功功率;
8 8 7./14.主接触器状态;8./13.低压侧电流;9./12.功率因数;10./11.低压侧电压。
楼宇设备监控系统 9.6.2照明系统监控 节约能源,美化环境
12 12
楼宇设备监控系统 9.6.3电梯监控 电梯是智能楼宇普遍使用的垂直载客、载货的运输工具, 是高层建筑、小高层建筑必备的设备。
电梯监控
功能和用途分为:
客梯、消防梯、货梯、观光梯、自动扶梯等; 运行速度分为低速、中速、高速、超高速电梯。 交流调压调速、调压变频调速电梯。←发展方向。 电梯监控可分为: 基本监控、群控管理、交流调压调速、调压变频调速等。 1)基本监控 电梯的基本监控:运行状态、故障报警、紧急状态控制等。
照明监控
1)传统照明控制----开关控制。 通过相对独立的元件在本地或远程用单一的手段 控制灯具的方式称为传统照明控制方式 受控区域的开关和调光控制 ; (1)现场分路控制 电柜中的断路器 。 造价较低 (2)程序定时控制 根据事先编定的时间表 通过定时元件来控制灯具的开关。 有节电效果,临时调整不方便 传感器探测建筑空间的使用状况, 有人活动,打开灯光,延时闭合。 红外探测传感器、超声波感应传感器、 9 压力开关、声控开关等器件 9
20 20
楼宇设备监控系统 9. 7. 1项目论证 ●现场勘察(图纸、实物、楼宇设备 范围)
项目论证
●用户需求(设计要求、用户变更需求、目的和指标 )规模和投资额度。 应用监控系统的技术要求来论证: 现代化的楼宇设备监控系统应达到以下要求 :
按照楼宇设备监控系统的使用功能、管理要求和建设投资, 把系统建设划分为: 甲级、 乙级、丙级三个等级, 丙级为基本层次,乙级较高,甲级为最高等级。 详见《智能建筑设计标 准》。
24 24
楼宇设备监控系统 9.7.2设备选型 为了使楼宇设备监控系统各设备、部件、网络配套, 在设计中应选择同一品牌的系列产 品。 近年来,集散控制型系统的产品发展很快。
设备选型
目前已投入使用且比较成熟的产品 主要是国外一些著名自控公司的产品
列表给出部分产品的特点。
25 25
楼宇设备监控系统
比较项目 江森
几种集散型BA系统产品的特点
霍尼威尔 能德
(TREND)
产品的特点
安德威(ANDOVER)
二级网络,主控器为 一级,DOC接于各 主控器下为二级
(JOHNSON) ( HONEYWELL)
16
楼宇设备监控系统 交流调压调速调控方式:
线路简单,价格便宜,使用维护方便,但转差功耗大,效率低。
4)调压变频调速 又称VVVF方式。
Variable Voltage Variable Frequency
利用微机控制技术和脉冲调制技术, 改变牵引电动机电源的电压及频率 使电梯速度按需要变化, 采用的变频器一般为PWM变频器(Puls Width Modulation, 即脉冲宽度调制变频器。 变频器按一定规律控制开关器件,
13 13
楼宇设备监控系统 (1)运行状态监控的内容 (2)故障检测与报警。
基本监控内容
启动、停止状态,运行方向, 所处楼层位置等; 对电动机、电磁制动器等各种装置进行 自动检测,遇有故障则及时报警; 自动报警监控能显示故障电梯的 地点、发生故障时间、故障状态等。 电梯运行与火灾报警消防系统联动; 遇火情: 消防电梯运行到第一层待命 ; 普通客梯则就近停运、开门放客; 电梯系统与安全防范系统联动; 遇警情: 按照安防级别,将电梯自动行驶到规 定楼层,并对轿厢门进行严密监控。 14
楼宇设备监控系统
变配电系 统监控
9.6变配电系统监控
变配电智能化系统: 包括对供电、用电负载两个方面的调控与管理, 其中有变配电系统、智能照明系统、电梯管理系统等。 9.6.1变配电系统监测、监控 9.6.2照明系统监控 9.6.3电梯监控
1
1
楼宇设备监控系统 9.6.1变配电系统监测、监控 1)监测、监控内容 (1)电源、监测 (2)变压器监测。 (3)负荷监测。 (4)线路状态监测。 高压进出线、二路进 线的联络线的 断路器状态的监测、 故障报警。
21 21
楼宇设备监控系统 (1)采用分布式计算机控制系统 集散型DCS控制系统, 监控主 机监控管理 DDC完成现场调控
技术要求
(2)采用局域网技术
采用共享总线型结构, 规模、设计满足监控的需 要, 尽量减少故障波及面, 易于扩展。
(3)采用成熟、开放的技术产品 采用先进、成熟的主流技术产品, 采用Lon、BACnet等开放性标准, 不同厂商产品兼容、易于集成。
屏蔽双 绞线 STP
一级:同轴电缆、光 纤
