汽车覆盖件冲压模具设计
1 概述1.1 课题来源随着科技的不断发展进步，汽车越来越普及。
铰链支座是汽车中支撑架的一个重要零件。
该铰链支座和一个活动板结合成一个机构，可以实现汽车车门在一定的范围内旋转。
为了保证汽车门旋转的精度和稳定性，本课题将根据制件拟进行排样的设计，工艺设计和计算，然后设计出合理的多工位级进模，使得冲压成形的制件能够满足要求。
1.2 选题目的该铰链支座在汽车车门中主要起支撑作用，其制造精度直接关系到汽车的旋转稳定性，若出现汽车旋转不稳定，不平衡，旋转角度不容易调节，将直接影响到汽车车门的顺利开闭问题。
该铰链支座的成形工序较多，包括冲孔、弯曲、成型、切断等。
通过设计排样来提高材料的利用率及设计出合理的级进模。
1.3 研究现状和发展趋势级进模是指模具上沿被冲原材料的直线送料方向，至少有两个或是两个以上的工位，并在压力机的一次行程中，在不同工位上完成两个或是两个以上的冲压工序的冲模。
级进模在过去，因技术水平的限制，工位相对较少。
近年来由于对冲压自动化、高精度、长寿命提出了更高要求，模具设计与制造高新技术的应用与进步，工位数已不再是限制模具设计与制造的关键。
目前，在国内工位间步距精度可控制在3 m 之内，工位已达几十个，多的已有70 多个。
例如，空调器翅片级进模级进模制造精度达2 m，具有18 个工位；集成电路引线框架级进模的制造精度达2微米，引线框架已经有4排24列，管脚64只，最小间隙尺寸为0.13mm。
其冲压次数也大大提高，由原来的每分钟冲几十次，提高到每分钟几百次，对于纯冲裁高达1500 次/min 。
当然这速度和冲床及周边设备的性能有关。
冲压方式由早期的手动送料，手工低速操作，发展到如今的自动、高速、安全生产。
模具的总寿命由于新材料的应用，加工精度的提高和一些容易磨损的零件具有互换性，也不是早先几十万次，而是几千万次，上亿次。
如汽车零件级进模的寿命至少达100万冲次；电机铁芯自动片级进模的寿命可达1 亿冲次；空调器翅片级进模的寿命可达3 亿冲次。
级进模结构与精度正朝着两方面发展。
一方面为了适应高效、自动、精密、安全等大批量自动化生产的需要，冲模正向高效、精密、长寿命、多工位、多功能方向发展；另一方面，为适应市场上产品更新换代迅速的要求，各种快速成形方法和简易经济冲模的设计与制造业得到迅速发展。
其中模具CAD 、CAM 技术向宜人化、集成化、智能化和网络化方向发展，并提高模具CAD 、CAM 系统专用化程度。
因此本课题研究是对该制件进行工艺性分析，然后进行排样设计和工资计算，最后根据相关理论只是完成多工位级进模的设计。
2 模具设计2.1 冲压工艺性分析冲压件如图2-1 所示：图2-1 制件图1、该冲压件的形状性对比较简单，其结构对称，也没有复杂形状的曲线，且各相接处都有圆角过渡。
2、该冲压件没有较长的窄槽。
3、最小冲孔直径为6mm，冲孔的最小尺寸d≥1.0t 。
故冲孔不会过小，冲孔凸模不易折断。
4、孔与边、孔与孔之间的距离由表2-20[1]可知最小孔间距远大于2t ，孔边距也（1-1.5 ）t,故制件上的孔边距和孔与孔之间的距离都不会小，不会使工件的冲压时产生变形。
5、弯曲的直边高度该冲压件的弯曲边的高度H远大于2t ，不会使弯曲根部发生开裂。
6、材料为JSH270C钢：具有良好的塑性和冲压性能，常用来制造连接结构件和冲压件。
7、尺寸精度：按公差IT12 查出来的。
尺寸精度较低，普通冲裁完全能够满足生产要求。
2.2 工艺方案的确定该工件包括冲孔，切边，成型，弯曲四个基本工序，可以有以下三种工艺方案：方案一：先落料，后冲孔，成型，最后弯曲，采用单工序模生产。
方案二：冲孔- 落料-弯曲- 成型复合冲压，采用复合模生产。
方案三：冲孔- 切边-成型- 弯曲- 冲孔-切断级进冲压，采用级进模生产。
方案一单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模。
该模具结构简单，但需要四道工序三副模具，成本高而生产效率低，难以满足中批量生产的要求。
方案二复合冲裁模是指在一次工作行程中，在模具同一部位同时完成数道冲压工序的模具。
该模具只需要一副模具，工件的精度及生产效率都很高，但由于工件上不是所有的孔都在同一平面上，冲孔凸模与弯曲凸模的防止存在干涉现象。
方案三级进模（又称为连续模、跳步模）：是指压力机在一次行程中，依次在模具几个不同的位置上同时完成多道冲压工序的模具。
它也只需要在一副模具内可以完成多道不同的工序，可包括冲裁、弯曲、拉深等，具有比复合更好的生产效率。
它的制件和废料均可以实现自然漏料，所以操作安全、方便，易于实现自动化。
难以保证制件内、外相对位置的准确性因此制件精度不高。
通过对上述三种方案的的分析比较，因为该制件的精度要求不高，用于中批量生产。
所以该制件的冲压生产采用方案三为佳。
2.3 排样的设计根据材料经济利用程度，排样方法可以分为有废料、少废料和无废料排样三种，根据制件在条料上的布置形式，排样有可以分为直排、斜排、对排、混合排、多排等多重形式。
采用少、无废料排样法，材料利用率高，不但有利于一次冲程获得多个制件，而且可以简化模具结构，降低冲裁力，但是，因条料本身的公差以及条料导向与定位所产生的误差的影响，所以模具冲裁件的公差等级较低。
同时，因模具单面受力（单边切断时），不但会加剧模具的磨损，降低模具的寿命，而且也直接影响到冲裁件的断面质量。
由于该产品为左右件，最适合的排样方法为对排式排样法。
2.3.1 搭边值和料宽的确定1、搭边值的确定排样时零件之间以及零件与条料侧边之间留下的工艺余料，称为搭边。
搭边的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。
搭边过大，浪费材料。
搭边过小，冲裁时容易翘曲或被拉断，不仅会增大冲件毛刺，有时还有拉入凸、凹模间隙中损坏模具刃口，降低模具寿命。
或影响送料工作。
搭边值通常由经验确定，表所列搭边值为普通冲裁时经验数据之一。
搭边值工件间a为料厚的1到1.5 倍取6mm沿边a1 为2mm2、条料宽度的确定排样方式和搭边值确定以后，条料的宽度和进距也就可以设计出。
计算条料宽度有三种情况需要考虑；○1 有侧压装置时条料的宽度。
○2 无侧压装置时条料的宽度。
○3 有定距侧刃时条料的宽度。
当模具有定距侧刃时，在能保证定距侧刃冲切剪口的断面质量时，应该使料边宽度尽可能小，以保证提高材料利用率避免浪费和尽量减小模具体积和材料。
单边条料宽度公式：B=（D+a+nC）-0△其中条料宽度偏差上偏差为0，下偏差为—△。
D——条料宽度方向冲裁件的最大尺寸。
a——侧搭边值。
4.3 2 mmD 取值由设计条料宽度方向冲裁件的最大尺寸为70(mm) 侧搭边值a 为2mm故带入单边条料宽度公式得；B=(70+2+4.26)-01.2=76.26 - 1.2 (mm)故而双边调料宽度为152mm，考虑其他方面圆整为156mm 查表 4.3 —2中，可得条料宽度偏差下偏差—△为-1.2mm3、导料板间距离的确定条料的宽度确定了，进而就可以确定导料板间距离, 根据经验，条料与导料板间的间隙取为单边0.2mm，所以导料板间距为156.4mm2.3.2 工序的安排多工位级进模中的工位顺序一般是：冲裁——成形——切断分离。
各个工位内容安排如下：第一工位：冲导正孔第二工位：冲成型孔和成型侧刃第三工位：同上第四工位：成型第五工位：弯曲第六工位：空工位第七工位：冲侧孔第八工位：空工位第九工位：切断分离2.3.3 排样图图 4.2 —1排样图材料利用率:η=2s/B*LS——产品的展开面积B——料宽L——步距η =2×3761/160 ×85=55%对于55%的这样一个材料利用率来说，在冲压工艺的排样设计中是一个比较低的材料利用率，但是考虑到排样时的废料都为工艺废料，是不可省略的。
若是考虑改变排样方法，例如斜排，这样不对称的排样又不能保证模具的对称而不能保证模具的受力平衡。
2.4 冲压工艺计算2.4.1 第一站工序：冲定位工艺孔这一站为普通平刃冲裁模，其冲裁力F p 一般可以按下式计算：Fp=KtLτ式中τ——材料抗剪强度MPa；L——冲裁周边总长（mm）；t ——材料厚度（mm）;系数K 是考虑到冲裁模刃口的磨损，凸模与凹模间隙之波动（数值的变化或分布不均），润滑情况，材料力学性能与厚度公差的变化等因数而设置的安全系数K，一般取1.3 。
当查不到抗剪强度r 时，可以用抗拉强度σ b 代替τ，而取K=1 的近似计算法计算。
客户给出所用材料JSH270C钢，查参考文献的抗剪强度为273MPa冲孔周长为：L 2=2π R=2× 3.14 × 5.04=31.6 (mm) 冲裁力为：F 1=KtL τ=1.3 ×3.2 ×31.6 ×273 =36000(N)5.4 1按顶件力公式算顶件力FQ2FQ2=KdFpKd查表5.4—1 得0.05根据公式得FQ2=KdFp=0.05 ×36000=180（N）刃口尺寸的计算这一站属于级进模的工艺孔，在汽车模具行业，这种孔一般标准直径为10.8mm，所以凸模（俗称冲孔冲头），凹模（俗称冲孔入子）都为行业内标准件，一般凸模做准，间隙取在凹模。
所以凸模直径为Φ 10.08mm，凹模内径为Φ 10.64mm。
2.4.2 第二、三站工序：冲孔和切边这一站也为普通平刃冲裁，与上一站不同的是有冲一个不规则孔和一个修边工序，但是这并不影响冲裁力的计算。
从料带上量的，总的冲裁周长为：328.3mmFp=KtLτ=1.3 ×3.2 ×328.3 × 273=N按顶件力公式算顶件力FQ2FQ2=KdFp=0.05 ×=18738N 刃口尺寸计算这一站为异形冲裁，凸模，凹模都为异形零件。
一般采用线切割加工，发方法是直接从三维实体里面调取零件的二维数据，然后利用数控机床编程，编程时，线切割加工轨迹包含了零件外形尺寸和线切割铜丝或钼丝半径一般为0.09mm和线切割放电火花为0.02mm。
2.4.3 第四站工序：成型工序和打字码成型工序可以看成是局部的剪切，既材料分离形成小于料厚的剪切，所以冲压力的计算仍可以采用冲裁力计算公式计算。
可知，这一站的材料移动位移为1.95mm。
冲才周长为：114mmFp=KtLτ=1.3 ×1.95 ×114×273=78894N打字码工序和成型工序属同一站，并且冲压力相对很小，并且，这里的冲压力计算属于大致估算，所以，可以在打字码的冲压力基本可以忽略不计，这一站的总冲压力可以在成型冲压力的基础上稍微放大。
另外，在实际的生产中，无论何种成型工序的冲压力计算一律采用冲裁力计算公式计算，对于这一站来说，既用全部的料厚3.2mm代入计算公式计算得冲压力为N。

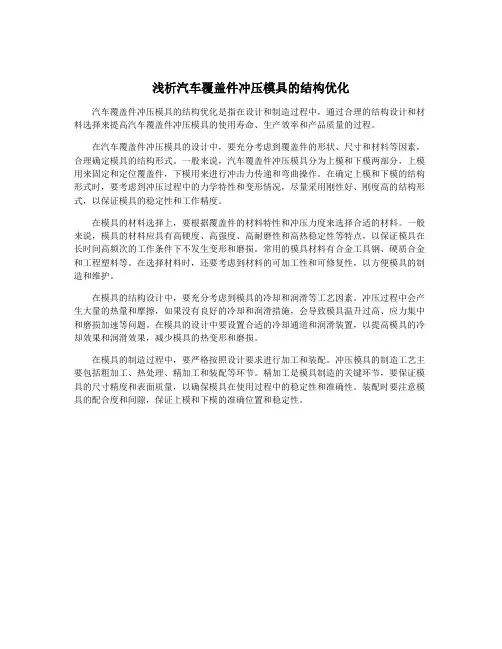

浅析汽车覆盖件冲压模具的结构优化
浅析汽车覆盖件冲压模具的结构优化
汽车覆盖件冲压模具的结构优化是指在设计和制造过程中，通过合理的结构设计和材料选择来提高汽车覆盖件冲压模具的使用寿命、生产效率和产品质量的过程。
在汽车覆盖件冲压模具的设计中，要充分考虑到覆盖件的形状、尺寸和材料等因素，合理确定模具的结构形式。
一般来说，汽车覆盖件冲压模具分为上模和下模两部分，上模用来固定和定位覆盖件，下模用来进行冲击力传递和弯曲操作。
在确定上模和下模的结构形式时，要考虑到冲压过程中的力学特性和变形情况，尽量采用刚性好、刚度高的结构形式，以保证模具的稳定性和工作精度。
在模具的材料选择上，要根据覆盖件的材料特性和冲压力度来选择合适的材料。
一般来说，模具的材料应具有高硬度、高强度、高耐磨性和高热稳定性等特点，以保证模具在长时间高频次的工作条件下不发生变形和磨损。
常用的模具材料有合金工具钢、硬质合金和工程塑料等。
在选择材料时，还要考虑到材料的可加工性和可修复性，以方便模具的制造和维护。
在模具的结构设计中，要充分考虑到模具的冷却和润滑等工艺因素。
冲压过程中会产生大量的热量和摩擦，如果没有良好的冷却和润滑措施，会导致模具温升过高、应力集中和磨损加速等问题。
在模具的设计中要设置合适的冷却通道和润滑装置，以提高模具的冷却效果和润滑效果，减少模具的热变形和磨损。
在模具的制造过程中，要严格按照设计要求进行加工和装配。
冲压模具的制造工艺主要包括粗加工、热处理、精加工和装配等环节。
精加工是模具制造的关键环节，要保证模具的尺寸精度和表面质量，以确保模具在使用过程中的稳定性和准确性。
装配时要注意模具的配合度和间隙，保证上模和下模的准确位置和稳定性。

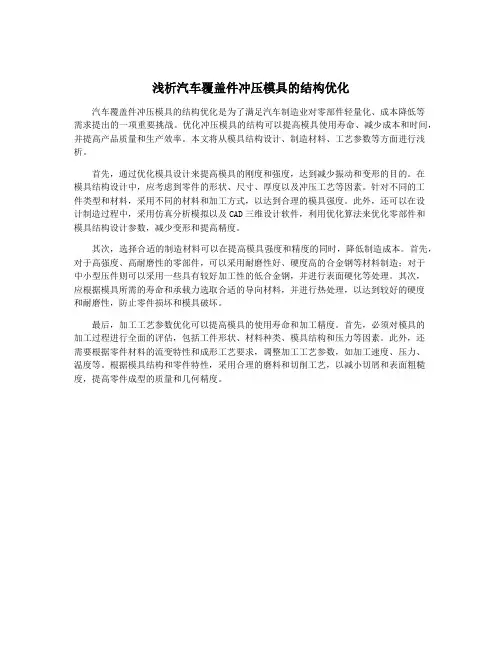

浅析汽车覆盖件冲压模具的结构优化
浅析汽车覆盖件冲压模具的结构优化
汽车覆盖件冲压模具的结构优化是为了满足汽车制造业对零部件轻量化、成本降低等
需求提出的一项重要挑战。
优化冲压模具的结构可以提高模具使用寿命、减少成本和时间，并提高产品质量和生产效率。
本文将从模具结构设计、制造材料、工艺参数等方面进行浅析。
首先，通过优化模具设计来提高模具的刚度和强度，达到减少振动和变形的目的。
在
模具结构设计中，应考虑到零件的形状、尺寸、厚度以及冲压工艺等因素。
针对不同的工
件类型和材料，采用不同的材料和加工方式，以达到合理的模具强度。
此外，还可以在设
计制造过程中，采用仿真分析模拟以及CAD三维设计软件，利用优化算法来优化零部件和
模具结构设计参数，减少变形和提高精度。
其次，选择合适的制造材料可以在提高模具强度和精度的同时，降低制造成本。
首先，对于高强度、高耐磨性的零部件，可以采用耐磨性好、硬度高的合金钢等材料制造；对于
中小型压件则可以采用一些具有较好加工性的低合金钢，并进行表面硬化等处理。
其次，
应根据模具所需的寿命和承载力选取合适的导向材料，并进行热处理，以达到较好的硬度
和耐磨性，防止零件损坏和模具破坏。
最后，加工工艺参数优化可以提高模具的使用寿命和加工精度。
首先，必须对模具的
加工过程进行全面的评估，包括工件形状、材料种类、模具结构和压力等因素。
此外，还
需要根据零件材料的流变特性和成形工艺要求，调整加工工艺参数，如加工速度、压力、
温度等。
根据模具结构和零件特性，采用合理的磨料和切削工艺，以减小切屑和表面粗糙度，提高零件成型的质量和几何精度。
第二章 汽车覆盖件冲压成形工艺
2-6
举例
2-1 汽车覆盖件冲压成形特点
一、汽车覆盖件的质量要求
二、汽车覆盖件结构特点
三、覆盖件的成形特点
2-1汽车覆盖件冲压成形特点
一、汽车覆盖件的质量要求
1.
2.
3.
尺寸精度。汽车覆盖件必须有很高的尺寸精度（ 包括轮廓尺寸、孔位尺寸、局部形状的各种尺寸 等），以保证焊装或组装时的准确性、互换性， 便于实现车身焊装的自动化和无人化，也保证车 身外观形状的一致性和美观性。 形状精度。特别是对外覆盖件，要求具有很高的 形状精度，必须与主模型相符合。否则将偏离车 身总体设计，不能体现车身的造型风格。 表面质量。外覆盖件（尤其是轿车）表面不允许 有波纹、皱纹、凹痕、擦伤、压痕等缺陷，棱线 应清晰、平直，曲线应圆滑、过渡均匀。
三、覆盖件的成形特点: 1、成形工序多→拉深为关键工序
n
覆盖件冲压成形一般经过落料、拉延、整形、 修边、翻边等工序完成，其中拉延工序最为关 键，它从根本上决定了整型、修边、翻边和冲 孔等工序的内容和顺序，尽管在一定程度上也 要受其它工序的制约。
2-1 汽车覆盖件冲压成形特点
三、覆盖件的成形特点: 2、拉深是复合成形 →常采用一次拉深
n
覆盖件模具型面数学模型属于工艺模型，它从 覆盖件产品模型演变而来，还要向有限元模型、 数控加工模型转化。
2-2 工艺设计内容
（1）根据生产纲领确定工艺方案
（2）根据覆盖件结构形状，分析成型可能性和确定工序数及模具
品种（DL图、拉延件设计） （3）根据装配要求确定覆盖件的验收标准。 （4）根据工厂条件决定模具使用的压床。 （5）根据制造要求确定协调方法。 （6）提出模具设计技术条件，其中包括结构要求、材料要求等。
汽车覆盖件冲压模具制造工艺特点
汽车覆盖件冲压模具制造工艺特点汽车覆盖件冲压模具制造工艺是指利用冲压模具对汽车覆盖件进行成形加工的一种制造工艺。
冲压模具是用于冲压工艺的专用工具，通过对金属板材的冲击和力的作用，使其产生塑性变形，从而得到所需的形状和尺寸。
汽车覆盖件冲压模具制造工艺具有以下几个特点：1. 高精度要求：汽车覆盖件通常是外观要求较高的部件，要求其形状和尺寸精度较高。
冲压模具制造工艺能够通过模具的设计和加工来实现高精度的成形加工，保证汽车覆盖件的质量和外观。
2. 复杂形状加工：汽车覆盖件往往具有复杂的形状，如弯曲、拉伸、凹凸等。
冲压模具制造工艺能够通过设计和制造适应复杂形状的模具，实现对汽车覆盖件的复杂形状加工，满足汽车外观设计的要求。
3. 高效率和大批量生产：冲压模具制造工艺具有高效率和大批量生产的优势。
通过模具的设计和制造，可以实现对汽车覆盖件的快速成形，大大提高生产效率。
同时，冲压模具可以进行多腔位设计，一次冲压可以同时成形多个汽车覆盖件，适应大批量生产的需求。
4. 节约材料和成本：冲压模具制造工艺可以充分利用金属板材的材料性能，减少材料的浪费和损失。
相比其他加工工艺，冲压模具制造工艺可以实现材料的最大利用率，降低生产成本。
5. 适用性广泛：冲压模具制造工艺适用于不同类型的汽车覆盖件，包括钣金、外壳、罩等。
无论是小型车、中型车还是大型车，冲压模具制造工艺都能够满足其覆盖件的成形需求。
在汽车覆盖件冲压模具制造工艺中，需要通过以下几个步骤来完成整个制造过程：1. 模具设计：根据汽车覆盖件的形状和尺寸要求，进行模具的设计。
模具设计需要考虑到材料的可用性、成形工艺的要求以及模具的使用寿命等因素。
2. 模具制造：根据模具设计的要求，进行模具的制造。
模具制造包括材料的选择、加工工艺的确定以及模具的装配和调试等环节。
3. 冲压成形：将制造好的模具安装在冲压机上，将金属板材放置在模具上，并施加一定的压力，使其产生塑性变形，最终得到所需的汽车覆盖件。
汽车覆盖件模具工艺设计
汽车覆盖件模具工艺设计汽车覆盖件模具是汽车工业中一个非常重要的关键部件，通常情况下，其实现了进一步加工成型的目的。
随着汽车工业的不断发展，汽车覆盖件模具工艺设计也日趋成熟和完善，本文将从设计思路、制造工艺等方面阐述汽车覆盖件模具工艺设计的相关知识。
设计思路方面，汽车覆盖件模具工艺设计主要是以汽车外部构造的形态为基础，在此基础之上进行模具的分配、结构、尺寸以及模具使用材料等因素的选择，并且还需要对模具使用的具体使用条件以及维护保养方案进行充分的考虑，从而为模具的使用安全和效率上保障。
在汽车覆盖件模具工艺设计的过程中，关于模具的理论知识是非常重要的，比如需要根据具体的加工要求选择合适的成型方式，此配合选择合适的材料可以有效地降低模具的制造和维护成本，提高了模具的使用寿命。
在制造工艺方面，汽车覆盖件模具工艺设计需要考虑带有较高精度的组件成型及生产工艺的实际要求。
在制造模具前，需要对因模具工艺特点对材料所产生的变形、热处理方法等进行充分的分析与计算，针对不同的变形形式及其对材料的影响，制定合理的加工方案，从而进一步提升模具的加工质量。
同时，要确保模具的重要部位有足够的强度和韧性，避免在模具的使用过程中发生形变甚至破裂等情况。
当然，在汽车覆盖件模具工艺设计中还需要考虑到模具使用和维护带来的问题。
经过实际应用和使用，模具可能会因为使用或维护时疏忽或者过度使用等原因出现劣化甚至破坏的情况，因此，在汽车覆盖件模具工艺设计的过程中，还需要制定出相应的保养方案，保证模具能够正常使用和维护，确保模具在使用过程中可以及时发现和修复模具出现的问题。
在总的来说，汽车覆盖件模具工艺设计是汽车工业的必要组成之一，其质量的保障需要全面而完善的思路和相应的技术来支持。
对于制造模具的企业及从事汽车制造的相关人员来说，深入研究和实践汽车覆盖件模具工艺设计，对于提升汽车工业的质量、效率和生产力有着重要意义。
汽车覆盖件冲压工艺及模具设计常用软件简介
