气缸密封圈
活塞杆密封圈规格型号表
活塞杆密封圈规格型号表活塞杆密封圈规格型号表引言在机械领域，活塞杆密封圈被广泛应用于各种活塞式设备中，如液压缸、气缸和柱塞泵等。
密封圈的规格和型号对设备的密封效果和性能具有重要影响。
本文将从深度和广度两个方面，探讨活塞杆密封圈的规格型号表以及其在机械设备中的应用。
一、活塞杆密封圈规格型号表的组成活塞杆密封圈规格型号表由各种参数和信息组成，用于标识和描述密封圈的特性和性能。
一般来说，活塞杆密封圈规格型号表包括以下几个方面的内容：1. 密封圈型号：每款密封圈都有一个独特的型号，用于区分不同型号之间的差异和特点。
2. 包装规格：密封圈通常以包装单位进行销售，包装规格信息可以帮助用户选择合适的购买量。
3. 内径和外径尺寸：密封圈的内径和外径尺寸对于与活塞杆和密封腔的匹配至关重要，需要根据设备的要求进行选择。
4. 材料：密封圈的材料决定了其在工作环境中的适应性和耐久性，涉及到密封圈的耐油性、耐磨性等特性。
5. 工作温度范围：密封圈的工作温度范围决定了其能否在极端工况下正常工作，需要根据设备的工作环境选择合适的密封圈。
6. 工作压力范围：密封圈的工作压力范围决定了其在高压或低压下的密封效果，需要根据设备的工作压力选择合适的密封圈。
二、活塞杆密封圈规格型号表的应用活塞杆密封圈规格型号表为用户提供了选择合适密封圈的参考依据。
在进行密封圈选择时，用户应该根据设备的具体要求，结合密封圈规格型号表中的信息进行综合评估和比较。
以下是活塞杆密封圈规格型号表的一些应用场景：1. 设备维修和更换：在设备维修或密封圈更换时，密封圈规格型号表可以帮助用户找到适用的密封圈替代品，保证设备的正常运行。
2. 设备升级和改造：在设备升级或改造过程中，密封圈规格型号表可以帮助用户选择更先进、性能更优越的密封圈，提高设备的可靠性和效率。
3. 设备选型和设计：在设备选型和设计阶段，密封圈规格型号表可以帮助用户选择合适的密封圈，确保设备的密封性能和使用寿命。
电锤气缸的拆卸方法

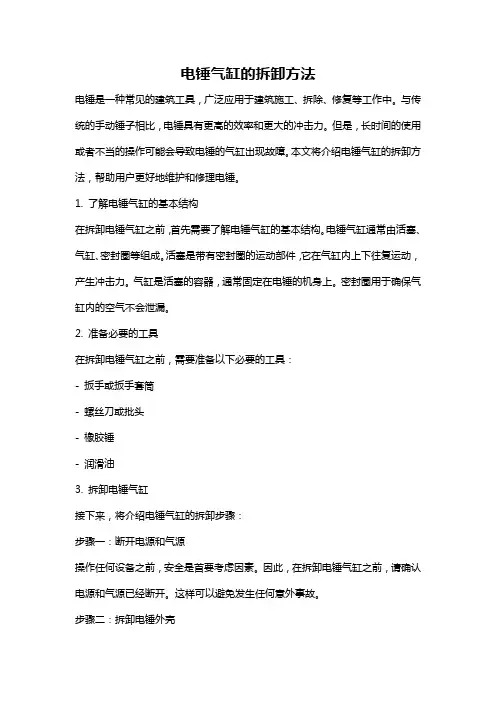

电锤气缸的拆卸方法电锤是一种常见的建筑工具，广泛应用于建筑施工、拆除、修复等工作中。
与传统的手动锤子相比，电锤具有更高的效率和更大的冲击力。
但是，长时间的使用或者不当的操作可能会导致电锤的气缸出现故障。
本文将介绍电锤气缸的拆卸方法，帮助用户更好地维护和修理电锤。
1. 了解电锤气缸的基本结构在拆卸电锤气缸之前，首先需要了解电锤气缸的基本结构。
电锤气缸通常由活塞、气缸、密封圈等组成。
活塞是带有密封圈的运动部件，它在气缸内上下往复运动，产生冲击力。
气缸是活塞的容器，通常固定在电锤的机身上。
密封圈用于确保气缸内的空气不会泄漏。
2. 准备必要的工具在拆卸电锤气缸之前，需要准备以下必要的工具：- 扳手或扳手套筒- 螺丝刀或批头- 橡胶锤- 润滑油3. 拆卸电锤气缸接下来，将介绍电锤气缸的拆卸步骤：步骤一：断开电源和气源操作任何设备之前，安全是首要考虑因素。
因此，在拆卸电锤气缸之前，请确认电源和气源已经断开。
这样可以避免发生任何意外事故。
步骤二：拆卸电锤外壳使用扳手或扳手套筒，拧下电锤外壳上的螺丝。
将外壳从电锤上取下，暴露出电锤内部的机械部件。
步骤三：拆卸电锤气缸盖使用螺丝刀或批头，拆卸电锤气缸盖上的螺丝。
小心地将气缸盖取下，暴露出活塞和密封圈。
步骤四：取出活塞和密封圈使用橡胶锤轻轻敲击气缸底部，使活塞和密封圈从气缸中取出。
检查活塞和密封圈是否有磨损或损坏。
如果发现有问题，建议更换新的活塞和密封圈。
步骤五：清洁和润滑将取出的活塞和密封圈清洗干净，确保没有灰尘或其他杂质。
使用润滑油涂抹活塞和密封圈，以确保它们能够正常运动并提供良好的密封。
步骤六：安装活塞和密封圈将活塞和密封圈重新安装到气缸中。
确保活塞能够顺畅地上下运动，并与密封圈良好配合。
如果有必要，使用橡胶锤轻轻敲击活塞，以确保其正确安装。
步骤七：安装电锤气缸盖和外壳将电锤气缸盖重新安装到气缸上，并拧紧所有的螺丝。
然后，将电锤外壳安装回电锤，拧紧所有的螺丝。
费斯托气缸常见的故障及消除方法
费斯托气缸常见的故障及消除方法一、费斯托气缸的基本构造和工作原理费斯托气缸是一种常见的液压元件，它由气缸筒、活塞、密封件、阀门等部件组成。
当液压油进入气缸腔时，活塞就会受到液压力的作用而产生运动，从而实现工作机构的运动。
二、费斯托气缸常见故障及其原因1. 漏油故障：漏油是费斯托气缸最常见的故障之一，主要原因是密封件老化或磨损。
2. 活塞卡死故障：活塞卡死可能是由于沉积物或异物进入气缸腔引起的。
3. 活塞杆弯曲故障：活塞杆弯曲可能是由于过载或不正确安装导致的。
4. 泄漏故障：泄漏通常是由于密封圈未正确安装或损坏引起的。
5. 压力不足故障：压力不足可能是由于泵或阀门出现问题引起的。
三、消除费斯托气缸故障的方法1. 漏油故障的处理方法：（1）更换密封件：将老化或磨损的密封件更换为新的密封件。
（2）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。
2. 活塞卡死故障的处理方法：（1）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。
（2）更换活塞杆：如果活塞杆已经弯曲，需要更换新的活塞杆。
3. 活塞杆弯曲故障的处理方法：（1）更换活塞杆：将弯曲的活塞杆更换为新的活塞杆。
（2）正确安装费斯托气缸：确保费斯托气缸正确安装，避免过载引起活塞杆弯曲。
4. 泄漏故障的处理方法：（1）更换密封圈：将损坏或未正确安装的密封圈更换为新的密封圈。
（2）检查费斯托气缸连接处：确保费斯托气缸连接处紧固，避免泄漏。
5. 压力不足故障的处理方法：（1）检查泵和阀门：检查泵和阀门是否正常工作。
（2）更换泵或阀门：如果发现泵或阀门出现问题，需要更换新的泵或阀门。
四、费斯托气缸维护保养注意事项1. 定期检查费斯托气缸：定期检查费斯托气缸是否存在故障，及时处理故障。
2. 定期更换密封件：定期更换老化或磨损的密封件，以保证费斯托气缸的正常工作。
3. 避免过载：避免过载使用费斯托气缸，以免导致活塞杆弯曲等故障。
4. 清洗气缸腔：定期清洗气缸腔中的沉积物和异物，以防止活塞卡死等故障。
气缸工作原理
气缸工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域。
它是一种能够将压缩空气或者气体转化为机械运动的装置，常见于内燃机、液压系统、气动系统等设备中。
了解气缸的工作原理对于理解这些设备的工作过程和性能至关重要。
一、气缸的基本结构气缸通常由气缸筒、活塞、活塞杆和密封件等组成。
1. 气缸筒：气缸筒是气缸的主体部份，通常由金属材料制成，具有一定的强度和耐磨性。
气缸筒内部经过精密加工，以确保活塞的顺畅运动。
2. 活塞：活塞是气缸内部的挪移部件，通常为圆柱形，与气缸筒内壁之间留有一定的间隙，以便活塞能够顺畅地在气缸内挪移。
3. 活塞杆：活塞杆是与活塞连接的部件，通常位于气缸的一端。
它通过活塞与外部设备连接，将气缸内的压力转化为机械运动。
4. 密封件：气缸中的密封件用于防止气体泄漏，保证气缸的工作效果。
常见的密封件有活塞环、密封圈等。
二、气缸的工作原理气缸的工作原理主要包括进气、压缩、爆发和排气四个过程。
1. 进气过程：当气缸内的活塞向外挪移时，气缸内的压力降低，空气通过进气阀进入气缸。
进气阀通常是单向阀，能够防止气体逆流。
2. 压缩过程：当活塞向内挪移时，气缸内的容积减小，气体被压缩。
此时，进气阀关闭，气体被压缩至高压状态。
3. 爆发过程：当活塞达到顶点时，点火系统引燃压缩的气体混合物，产生爆发。
爆发的能量将活塞向外推动，产生机械运动。
4. 排气过程：当活塞再次向内挪移时，气缸内的压力降低，废气通过排气阀排出气缸。
排气阀同样是单向阀，能够防止废气逆流。
三、气缸的应用领域气缸广泛应用于各个工业领域，以下是几个常见的应用领域：1. 内燃机：气缸是内燃机的核心部件之一，通过气缸的工作原理，将燃料燃烧产生的能量转化为机械运动，驱动车辆或者机械设备。
2. 液压系统：气缸在液压系统中起到转化液体能量为机械能的作用。
通过液压泵产生的高压液体推动活塞，实现机械设备的运动。
3. 气动系统：气缸在气动系统中起到将压缩空气转化为机械运动的作用。
密封圈类型有哪些
密封圈类型有哪些？性质的分类根据密封圈所用材质不同，性质上就产生不同的分类 1.耐高温密封圈 2.耐高压密封圈 3.耐腐蚀密封圈 4.耐磨损密封圈密封圈主要用来防油防水防腐密封气体,防止泄露: IDI型密封圈、UN型密封圈、UHS型密封圈、OSI型密封圈、UPH型密封圈、YX型密封圈、YA型密封圈、QY型密封圈、KY型密封圈、O型密封圈、矩形密封圈、星型密封圈、L型领圈、DKB型防尘圈、DKI型防尘圈、DKBI 型防尘圈、AF型防尘圈、DH型防尘圈、DHS型防尘圈、蕾型圈、鼓型圈、山型圈口密封圈.氟橡胶密封圈.氟胶密封圈.硅橡胶密封圈.硅胶密封圈.耐高温密封圈.o型圈.o形圈,包覆密封圈,包氟密封圈.y形圈.v形圈.星形圈.kdas组合圈,nok.nak.金属包覆垫圈,聚四氟乙烯密封圈.密封条.橡胶密封圈,塑料密封圈各类密封圈的作用V型密封圈是一种轴向作用的弹性橡胶密封圈，用作转轴无压密封。
密封唇有较好的活动性和适应性，可补偿较大的公差和角度偏差，可防止内部油脂或油液向外漏泄，也可防止外界的溅水或尘埃的侵入。
O型密封圈主要用于静密封和往复运动密封。
用于旋转运动密封时，仅限于低速回转密封装置。
V型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。
Y型密封圈广泛应用于往复动密封装置中。
另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。
孔用YX型密封圈简单描述产品用途：用于往复运动液压油缸中活塞的密封。
适用范围：TPU：一般液压缸、通用设备液压缸。
CPU：工程机械用液压缸及高温、高压用油缸。
材质：聚氨酯TPU、CPU、橡胶产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃ CPU：-40～+120℃工作压力：≤32Mpa 工作介质：液压油、乳化液YX型孔用挡圈简单描述产品用途:本标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用,或油缸偏心受力时,起保护密封圈的作用. 工作温度:-40～+100℃工作介质:液压油、乳化液、水产品硬度：HS 92±5A 材质：聚四氟乙烯轴用YX型密封圈简单描述产品用途:用于往复运动液压油缸中活塞杆的密封适用范围:TPU:一般液压缸、通用设备液压缸。
气缸耐磨环规格

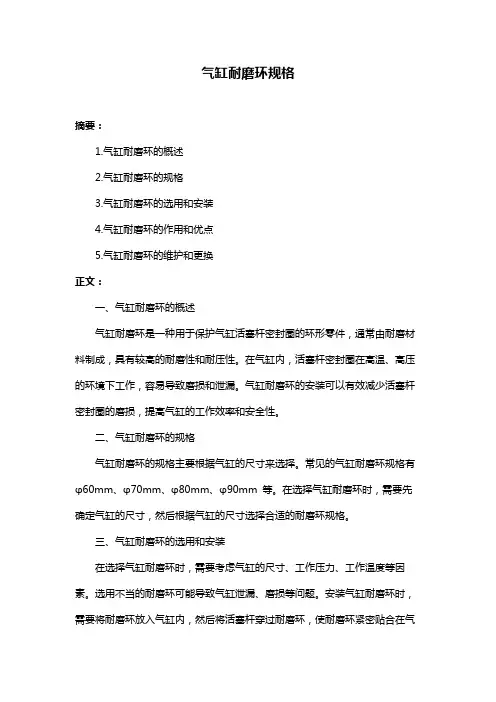

气缸耐磨环规格摘要：1.气缸耐磨环的概述2.气缸耐磨环的规格3.气缸耐磨环的选用和安装4.气缸耐磨环的作用和优点5.气缸耐磨环的维护和更换正文：一、气缸耐磨环的概述气缸耐磨环是一种用于保护气缸活塞杆密封圈的环形零件，通常由耐磨材料制成，具有较高的耐磨性和耐压性。
在气缸内，活塞杆密封圈在高温、高压的环境下工作，容易导致磨损和泄漏。
气缸耐磨环的安装可以有效减少活塞杆密封圈的磨损，提高气缸的工作效率和安全性。
二、气缸耐磨环的规格气缸耐磨环的规格主要根据气缸的尺寸来选择。
常见的气缸耐磨环规格有φ60mm、φ70mm、φ80mm、φ90mm 等。
在选择气缸耐磨环时，需要先确定气缸的尺寸，然后根据气缸的尺寸选择合适的耐磨环规格。
三、气缸耐磨环的选用和安装在选择气缸耐磨环时，需要考虑气缸的尺寸、工作压力、工作温度等因素。
选用不当的耐磨环可能导致气缸泄漏、磨损等问题。
安装气缸耐磨环时，需要将耐磨环放入气缸内，然后将活塞杆穿过耐磨环，使耐磨环紧密贴合在气缸内壁上。
安装完成后，需要进行试验，检查气缸耐磨环是否有泄漏、磨损等问题。
四、气缸耐磨环的作用和优点气缸耐磨环的主要作用是保护活塞杆密封圈，减少磨损和泄漏。
此外，气缸耐磨环还具有以下优点：1.提高气缸的工作效率：由于气缸耐磨环可以减少活塞杆密封圈的磨损，从而降低气缸的内部泄漏，提高气缸的工作效率。
2.提高气缸的安全性：气缸耐磨环可以有效减少活塞杆密封圈的磨损，从而降低气缸的故障率，提高气缸的安全性。
3.延长气缸的使用寿命：气缸耐磨环可以保护活塞杆密封圈，减少磨损和泄漏，从而延长气缸的使用寿命。
五、气缸耐磨环的维护和更换气缸耐磨环在长时间的使用过程中，可能会出现磨损、损坏等问题，需要进行维护和更换。
在维护气缸耐磨环时，需要定期检查耐磨环的磨损情况，发现磨损严重的耐磨环需要及时更换。
气缸盖拆装的技术要点
气缸盖拆装的技术要点哎呀，说到气缸盖的拆装，这可真是个技术活儿，得细心加耐心，还得有点儿力气。
咱们就聊聊这个事儿，就像咱们平时聊天一样，轻松点。
首先，得准备好工具，扳手、螺丝刀、千斤顶，这些是基本的。
别小看这些工具，它们可是拆装过程中的得力助手。
记得，工具要选对，别用个不合适的扳手，拧半天拧不动，那可就尴尬了。
开始之前，得先让发动机冷却下来。
这是必须的，安全第一嘛。
等发动机凉了，就可以开始拆了。
先松开气缸盖的固定螺丝，这个顺序很重要，别乱来。
一般是从中间开始，向两边拧，这样可以避免气缸盖变形。
记得，拧的时候要均匀用力，别一下子拧得太紧，也别太松，适中就好。
接下来，就是拆气缸盖了。
这时候，千斤顶就派上用场了。
把千斤顶放在气缸盖下面，慢慢地顶起来，让气缸盖和发动机之间有点空隙。
这时候，别急着把气缸盖拿下来，得检查一下，看看有没有漏油或者漏水的地方。
如果有，得先处理好，不然装回去也是个麻烦。
然后，就可以把气缸盖拿下来了。
这时候，得小心，别让气缸盖掉下来砸到脚，那可不是闹着玩的。
拿下来之后，得检查气缸盖的密封圈，看看有没有老化或者损坏。
这个很重要，密封圈不好，发动机就容易漏油。
装回去的时候，顺序和拆的时候相反。
先把气缸盖放好，然后慢慢地放下千斤顶，让气缸盖和发动机紧密结合。
这时候，别忘了涂点密封胶，这样可以保证气缸盖和发动机之间的密封性。
最后，就是拧紧螺丝了。
这个顺序和拆的时候一样，从中间向两边拧。
记得，要均匀用力，别一下子拧得太紧。
全部拧紧之后，再检查一遍，看看有没有漏油或者漏水的地方。
好了，气缸盖的拆装就差不多了。
这活儿虽然有点繁琐，但是只要细心，耐心，还是能做好的。
就像咱们平时做事一样，只要用心，就没有做不好的事。
希望这些小技巧能帮到你，下次拆装气缸盖的时候，就能得心应手了。
气动气缸漏气维修方法
气动气缸漏气维修方法
气动气缸漏气是指气缸在工作过程中气体泄露导致性
能下降或无法正常工作的情况。
气动气缸漏气的原因可能是密封件老化、磨损、松动、变形等导致的，下面为您介绍气动气缸漏气维修的方法：
1.检查气缸密封件：首先需要仔细检查气缸的密封件，如O型圈、密封垫、密封圈等是否老化、磨损或变形。
如果发现密封件有问题，需要及时更换。
2.检查气缸外部连接件：气缸外部的连接件如接头、法兰等也可能导致漏气。
检查这些连接件是否松动或者损坏，如有问题需要进行修复或更换。
3.检查气缸空气滤清器：气缸的空气滤清器也会影响气缸的工作，如果滤清器堵塞，会导致气缸内部气流不畅，造成漏气。
检查滤清器是否干净，如果发现堵塞，需要清洗或更换滤清器。
4.检查气缸活塞杆：气缸活塞杆的密封件也容易导致气缸漏气。
检查活塞杆的密封件是否正常，如有问题需要更换密封件。
5.检查气缸内部损坏情况：如果以上方法都
没有解决漏气问题，可能需要拆下气缸进行检查。
检查活塞、活塞杆、气缸筒等是否有磨损、变形
或其他损坏情况。
如有需要，可以进行修复或更换。
6.注意安装和调试：在进行气缸维修后，需
要注意正确的安装和调试。
确保气缸组装正常，管路连接紧固。
在调试过程中，需要逐步加压，观察是否还存在漏气现象。
总之，气动气缸漏气维修需要逐一排查可能
的漏气原因，并根据实际情况进行修复或更换。
及时发现并解决漏气问题，可以确保气缸正常工作，提高设备的可靠性和效率。
气缸的工作原理及应用
气缸的工作原理及应用工作原理气缸是一种常见的机械元件，广泛应用于各种机械系统中。
它的工作原理主要基于液压或气压的原理。
在液压系统中，气缸通过液压油的作用将能量转化为机械运动。
当液压油进入气缸时，液压油对活塞施加一定的力，使活塞产生位移，从而实现物体的推拉运动。
在气压系统中，气缸则通过气体的压力来产生力和位移。
气压进入气缸后，会将活塞向前推动，或者将活塞向后拉动，从而完成物体的推拉运动。
气缸的内部结构主要包括气缸筒、活塞、密封圈等部件。
活塞与气缸筒之间通过密封圈密封，以防止气体或液体泄漏。
应用领域气缸作为一种常见的工业控制元件，被广泛应用于各个领域。
1.工业自动化领域•机床：气缸被用于控制机床的进给、退刀等操作，实现自动化加工。
•机械手：气缸作为机械手的动力源，控制机械手的运动和抓取动作。
•输送线：气缸用于驱动输送线上的传送带，实现物料的自动输送。
•电子生产线：气缸控制设备的定位、夹持、抓取等动作，提高生产效率。
2.交通运输领域•汽车制造：气缸被广泛应用于汽车制动系统、悬挂系统等部件的控制。
•火车制动：火车的制动系统中使用气缸来控制制动盘或制动鼓的压紧力。
•船舶系统：气缸用于控制舵机的运动，实现船舶的转向操作。
3.农业领域•农业机械：气缸作为农业机械的动力源，用于控制各种作业部件的运动，如拖拉机上的翻地器、割草机上的刀片等。
•温室种植：气缸可以控制温室窗户的开关，调节温室内的温度和通风。
4.建筑工程领域•混凝土搅拌机：气缸控制搅拌筒的升降和旋转，实现混凝土的搅拌。
•升降机：气缸被用于控制升降机的门的开合和升降。
5.医疗设备领域•医用设备：气缸用于控制医疗设备的升降、扩张等动作，如手术台、X光机等。
除以上领域外，气缸还被应用于航空航天、军事设备、家用电器等多个领域，因其结构简单、操作稳定、可靠性高而备受青睐。
综上所述，气缸作为一种重要的机械元件，在工业生产和日常生活中发挥着重要的作用。
我们需要根据具体需求，选择适用的气缸类型和规格，提高工作效率，推动科技进步。
液压缸常用的密封方法
液压缸常用的密封方法
液压缸常用的密封方法包括：
1. O型密封圈：O型密封圈是最常见的液压密封元件，具有简单结构、成本低、密封性能好的特点。
它可以用来密封液体或气体。
2. V型密封圈：V型密封圈与O型密封圈类似，但它的截面形状呈V字形。
V 型密封圈可以提供更好的密封性能，特别是在高速、高温或高压条件下。
3. 膜片密封：膜片密封是通过薄膜片的弹性变形来实现密封的方法。
它通常使用于液压缸的活塞杆密封，可以在较高的工作压力下提供较好的密封性能。
4. 接触密封：接触密封是通过接触两个金属表面来实现密封的方法，通常使用于液压缸的活塞与缸体之间的密封。
接触密封可以提供较高的耐磨性和密封性能。
5. 涂层密封：涂层密封是将一层特殊的密封涂层涂在液压缸的金属表面上，以提供密封效果。
涂层密封可以提高密封性能和耐磨性，延长密封件的使用寿命。
