建给课程设计计算书
《建筑给水排水工程》课程设计-某六层住宅楼给排水工程
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
桥梁工程课程设计通用计算书
桥梁⼯程课程设计通⽤计算书台州学院建筑⼯程学院桥梁⼯程课程设计指导书—某公路20-30⽶预应⼒混凝⼟T梁或空⼼板梁设计⼀、设计资料及构造布置（⼀）设计资料1.桥⾯跨径及桥宽标准跨径：20-30m计算跨径：⽀座中⼼点之间的距离桥⾯宽：净9+2×1.0=11m。
2.设计荷载公路—I级，⼈群荷载3.5kN/m2，护栏及⼈⾏道等每延⽶重量按8kN/m计算。
3．材料⼯艺混凝⼟：C40(主梁)预应⼒钢筋采⽤ASTM270级Фj15.24低松弛钢绞线，每束7根。
普通钢筋采⽤HRB335直径≥12mm的螺纹钢筋。
按后张法施⼯，采⽤Ф55的波纹管和OVM锚。
4．设计依据《公路⼯程技术标准》JTG B01-2003《公路桥涵设计通⽤规范》JTG D60-2004《公路钢筋砼及预应⼒砼桥涵设计规范》JTG D62-20045．基本设计数据基本计算数据表——表1名称项⽬符号单位数据混凝⼟(C40) 轴⼼抗压强度标准值ckf M Pa26.8轴⼼抗拉强度标准值tkf M Pa 2.39轴⼼抗压强度设计值cdf M Pa19.1轴⼼抗拉强度设计值tdf M Pa 1.71弹性模量E c M Pa32500普通钢筋抗拉强度标准值skf M Pa335抗拉强度设计值sdf M Pa280弹性模量E s M Pa200000预应⼒钢筋（Фj＝15.24）抗拉强度标准值pkf M Pa1860 抗拉强度设计值pdf M Pa1260弹性模量Ep M Pa195000材料容重钢筋混凝⼟1γ3/kN m25.0沥青混凝⼟2γ3/kN m23.0钢铰线3γ3/kN m78.5 钢束与混凝⼟的弹性模量⽐αEp⽆量纲 6（⼆）构造布置1.梁间距：参考相关⽂献后⾃⾏选择。
2.主梁⾼：参考相关⽂献后⾃⾏选择。
3.横隔板间距：参考相关⽂献后⾃⾏选择。
4.梁肋：参考相关⽂献后⾃⾏选择。
5.桥⾯铺装：采⽤厚度为10cm沥青混凝⼟，坡度由盖梁找平。
混凝土结构设计原理课程设计报告计算书

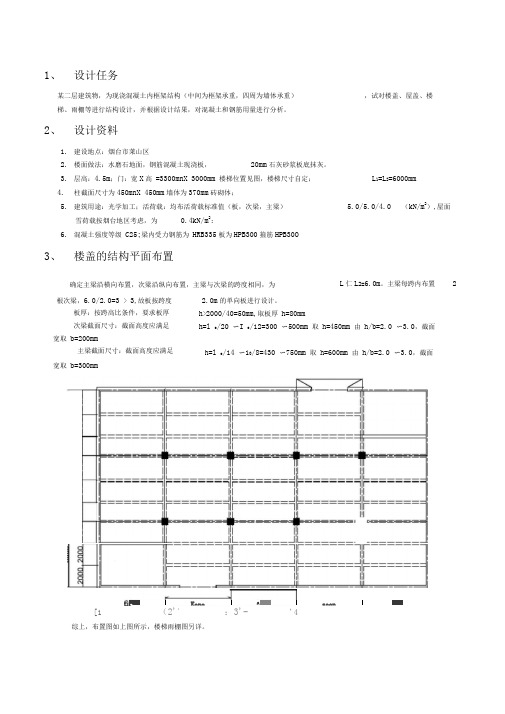

某二层建筑物，为现浇混凝土内框架结构（中间为框架承重，四周为墙体承重），试对楼盖、屋盖、楼梯、雨棚等进行结构设计，并根据设计结果，对混凝土和钢筋用量进行分析。
2、设计资料1.建设地点：烟台市莱山区2.楼面做法：水磨石地面，钢筋混凝土现浇板，20mm石灰砂浆板底抹灰。
3.层高：4.5m；门：宽X高=3300mnX 3000mm 楼梯位置见图，楼梯尺寸自定；L1=L2=6000mm4.柱截面尺寸为450mnX 450mm墙体为370mm砖砌体；5.建筑用途：光学加工；活荷载：均布活荷载标准值（板，次梁，主梁） 5.0/5.0/4.0 （kN/m2）,屋面雪荷载按烟台地区考虑，为0.4kN/m2;6.混凝土强度等级C25;梁内受力钢筋为HRB335板为HPB300箍筋HPB30O3、楼盖的结构平面布置确定主梁沿横向布置，次梁沿纵向布置，主梁与次梁的跨度相同，为[1 （2';：3'- '4综上，布置图如上图所示，楼梯雨棚图另详。
L仁L2=6.0m。
主梁每跨内布置 2根次梁，6.0/2.0=3 > 3,故板按跨度 2.0m的单向板进行设计。
板厚：按跨高比条件，要求板厚次梁截面尺寸：截面高度应满足宽取b=200mm主梁截面尺寸：截面高度应满足h>2000/40=50mm,取板厚h=80mmh=l o/20 〜I o/12=300 〜500mm 取h=450mm 由h/b=2.0 〜3.0，截面h=l o/14 〜10/8=430 〜750mm 取h=600mm 由h/b=2.0 〜3.0，截面宽取b=300mm•Kono6soon如上图所见，除轴线②-⑤的板属于中间区格单元板外，其余为端区格单元板。
(1)荷载设计值板的恒荷载标准值：2水磨石面层0.65kN/m80mm钢筋混凝土板0.08 x 25=2kN/m220mm石灰砂浆板底抹灰0.02 x 17=0.34kN/m小计 2.99kN/m22 2板的可变荷载标准值5kN/m >4kN/m由于主梁的约束作用- 5.49kN/m - kN/m由可变荷载控制时，永久荷载分项系数Y G=1.2，可变荷载分项系数Y Q=1.3由永久荷载控制时，永久荷载分项系数Y G=1.35，可变荷载分项系数Y Q=1.3故取值p=(2)计算简图240mm 次梁截面为，现浇板在墙上的支承长度不小于120mm取板在墙上的支承长度为因为q/g=2.99/5=0.598>0.3 ，所以按塑性内力重分布设计，板的计算跨度：边跨中间跨因跨度小于10%可按等跨连续板计算。
双跨单层厂房课程设计 计算书
双跨单层厂房课程设计计算书双跨单层厂房课程设计计算书单层厂房课程设计设计任务书一、设计题目某金属装配车间双跨等高厂房。
二、设计内容1、计算排架所受的各项荷载。
2、排序各种荷载促进作用下的尖萼内力（吊车荷载不考量厂房的空间整体作用）。
3、边柱（a、c轴线）及中柱（b轴线）的柱及牛腿设计，柱下单一制基础设计。
4、绘制施工图：柱模板图和配筋图，基础模板图和配筋图。
三、设计资料1、金属结构车间为两跨厂房，跨度均为21m。
厂房总长54m，柱距6m。
厂房标高：室内地面±0.000，室外地面-1.500，吊车轨顶标高一班8.000、二班10.00，屋架栔标高一班10.400、二班12.400。
2、厂房每横跨内设两台吊车，a4级工作制，起至重量单学号15/3t、双学号20/5t。
吊车其它参数参见“5~50/5t一般用途电动桥式起重机基本参数和尺寸（zq1-62系列）”。
3、建设地点为某城市，基本雪压0.30kn/m2，基本风压0.50kn/m2，闷结深度1.6m。
厂房自然地坪下0.6m为回填土，回填土的下层8m为均匀粘土，地基承载力特征值fak=240kpa，土的天然重度为17.5kn/m3，土质分布均匀。
下层为粗砂土，地基承载力特征值fak=350kpa，地下水位-5.5m。
4、厂房标准构件采用及荷载标准值如下：1)屋架采用21m梯形钢屋架，按《建筑结构荷载规范》附录a“常用构件和材料的蔡国用”，按0.12+0.011l（不含提振，按屋面水平投影面积排序，单位kn/m2；l为跨度，以m计）排序屋架蔡国用标准值（包含提振）。
屋架侧端高度1.4m，屋架在天窗架侧板处的高度为1.7m。
2)吊车梁采用钢筋混凝土等横截面吊车梁，梁高900mm，蔡国用标准值29kn/根，轨道及零件自重0.8kn/m，轨道及垫层构造高度200mm。
3)天窗采用矩形纵向天窗，每榀天窗架每侧传给屋架的竖向荷载为1单层厂房课程设计34kn（包含蔡国用、侧板、窗扇、提振等的蔡国用）。
课程设计计算书资料
东东南大学成人教育学院夜大学课程设计计算书题目：混凝土单向板肋梁楼盖设计课程：工程结构设计原理院部：继续教育学院专业：土木工程班级：YS05115学生姓名：刘晓强学号：5320005115152023设计期限：2016. 06——2016. 08指导教师：谢鲁齐教研室主任：院长（主任）：东南大学继续教育学院2016年8月30 日目录1 设计资料 (1)2 平面结构布置 (1)3 板的设计 (2)3.1 荷载计算 (2)3.2 板的计算简图 (2)3.3 板弯矩设计值 (3)3.4 板正截面受弯承载力计算 (4)3.5 绘制板施工图 (5)4 次梁设计 (5)4.1 次梁的支承情况 (5)4.2 次梁荷载计算 (5)4.3 次梁计算跨度及计算简图 (6)4.4 次梁内力计算 (6)4.5 次梁正截面承载力计算 (7)4.6 次梁斜截面承载力计算 (8)5 主梁设计 (8)5.1 主梁支承情况 (8)5.2 主梁荷载计算 (9)5.3 主梁计算跨度及计算简图 (9)5.4 主梁内力计算 (9)5.5 主梁正截面受弯承载力计算 (11)5.6 主梁斜截面受剪承载力计算 (12)1 设计资料某工业车间楼盖，平面如图所示（楼梯在平面外）。
墙体厚度370mm，柱子截面尺寸按400×400mm。
楼面活载为6.20kN/m2。
采用C30混凝土，板中钢筋一律采用HPB300级钢筋，梁中受力纵筋采用HRB335级钢筋，其余采用HPB300级钢筋。
楼面采用20mm厚水泥砂浆面层（20kN/m3），板底抹灰采用15mm厚石灰砂浆（17kN/m3）。
厂房安全等级为一级。
2 平面结构布置（1）主梁沿着纵向布置，跨度为3.60m，次梁的跨度为6.30m，主梁每跨内布置一根次梁，板的跨度为2.10m。
楼盖结构布置图如下：图2.1楼盖结构布置图（2）按高跨比条件，当h≥1/40l=1500/40=37.50mm时，满足刚度要求，可不验算挠度。
混凝土单向板肋梁楼盖课程设计计算书
混凝土单向板肋梁楼盖课程设计计算书一、设计题目及资料题目：设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。
要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算配筋并绘制出结构施工图。
1、活荷载：本车间类别为四类金工车间，车间内无侵蚀性介质。
结构平面及柱网布置如图1-1所示。
其中，I x =6000mm ，I y =6900mm 。
经查《建筑结构荷载规范》（GB50009-2012）知：板跨≥1.2m 时，楼面均布活荷载标准值为10.0kN/m 2；板跨≥2.0m 时，楼面均布活荷载标准值为8.0kN/m 2；次梁（肋）间距≥1.2m 时，楼面均布活荷载标准值为8.0kN/m 2；次梁（肋）间距≥2.0m 时，楼面均布活荷载标准值为 6.0kN/m 2；对于主梁，楼面均布活荷载标准值为5.0kN/m 2。
2、楼面构造：采用20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。
3、屋面构造（计算柱内力用）：三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层；一毡二油隔气层，60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4、梁、柱用15mm 厚混合砂浆抹灰。
5、材料：混凝土采用C30；主梁、次梁、板受力筋采用HRB400级钢筋，其它可采用HRB335级或HPB300级钢筋。
6、查规范《建筑结构荷载规范》（GB50009-2012）知各材料自重分别为：水泥砂浆20kN/m 3，混合砂浆17kN/m 3，钢筋混凝土25kN/m 3。
二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。
主梁跨度为6m ，次梁跨度为6.9m 。
主梁每跨内布置两根次梁，板的跨度为6/3=2m ，45.32/9.6/0102==l l ，因此按单向板设计。
2、按跨高比条件，要求板厚 mm 6730/200030/0==≥l h ，对于工业建筑的楼盖板，要求mm 70≥h ，取板厚mm 80=h 。
混凝土结构课程设计混凝土结构设计计算书
混凝土结构课程设计混凝土结构设计计算书关键信息项1、课程设计的名称：混凝土结构课程设计2、设计计算书的内容要求3、提交时间4、评分标准5、知识产权归属6、违规处理方式11 课程设计的名称本课程设计的名称为“混凝土结构课程设计”。
111 设计计算书的内容要求1111 结构选型与布置需详细阐述所选用的混凝土结构形式、构件尺寸、梁柱布置等，并提供相应的依据和分析。
1112 荷载计算准确计算恒载、活载、风载、地震作用等各类荷载，并说明荷载取值的依据和计算方法。
1113 内力分析采用合适的结构分析方法，计算结构在各种荷载组合下的内力，包括弯矩、剪力、轴力等。
1114 构件设计根据内力计算结果，对梁、柱、板等主要构件进行设计，包括截面尺寸确定、配筋计算等，并满足相关规范要求。
1115 基础设计若涉及基础设计，需给出基础类型、尺寸、配筋等详细设计内容。
1116 图纸绘制提供必要的结构平面图、剖面图、构件详图等，图纸应清晰、准确，符合制图规范。
112 提交时间学生应在规定的时间内提交混凝土结构设计计算书，提交时间为具体日期。
逾期提交将按照一定的扣分标准进行处理。
113 评分标准1131 计算书的完整性包括结构选型、荷载计算、内力分析、构件设计、基础设计等内容是否完整。
1132 计算的准确性对各类荷载的计算、内力分析、构件配筋计算等结果的准确性进行评估。
1133 设计的合理性结构选型、构件尺寸、配筋等设计是否合理，是否符合工程实际和相关规范要求。
1134 图纸质量图纸的清晰度、准确性、规范性以及与计算书内容的一致性。
1135 文字表达计算书的文字表述是否清晰、逻辑是否严谨、格式是否规范。
114 知识产权归属学生在完成课程设计过程中所产生的设计计算书及相关成果的知识产权归学校所有。
学生不得将其用于商业用途或未经授权的传播。
115 违规处理方式1151 抄袭若发现学生抄袭他人设计计算书或成果，将给予严肃处理，包括成绩不合格、通报批评等。
路基路面工程课程设计计算书
路基路面工程课程设计计算书摘要：一、引言二、路基路面工程设计基本要求1.设计标准2.设计原则三、设计内容与方法1.设计内容2.设计方法四、设计计算1.路基设计计算2.路面设计计算五、设计结果与分析1.设计结果2.结果分析六、结论与建议1.结论2.建议正文：一、引言随着我国经济的快速发展，道路建设在国民经济发展中占据着举足轻重的地位。
路基路面工程是道路建设中的关键环节，其设计质量直接影响到道路的使用寿命和行车安全。
本文旨在阐述路基路面工程课程设计计算书的相关内容，以期为类似工程提供参考和借鉴。
二、路基路面工程设计基本要求1.设计标准路基路面工程设计应遵循国家和行业相关标准，如《公路工程技术标准》、《公路工程设计规范》等。
设计标准主要涉及设计年限、交通量、荷载等级、地震烈度等方面。
2.设计原则路基路面工程设计应遵循安全、舒适、经济、环保、可持续等原则。
在设计过程中，要充分考虑道路的使用功能、地理环境、气候条件、施工技术等因素，确保设计方案的科学合理性。
三、设计内容与方法1.设计内容路基路面工程设计主要包括路基、路面、排水、防护等工程的设计。
具体设计内容包括：路基横断面设计、路面结构层设计、排水设施设计、防护工程设计等。
2.设计方法路基路面工程设计采用我国现行的设计规范和计算方法，如《公路工程地质勘察规范》、《公路路基设计规范》等。
设计方法主要包括经验法、解析法、数值法等。
四、设计计算1.路基设计计算路基设计计算主要包括路基横断面设计、路基稳定性分析、路基排水设计等。
2.路面设计计算路面设计计算主要包括路面结构层设计、路面厚度计算、路面材料性能要求等。
五、设计结果与分析1.设计结果根据设计计算，本文的路基路面工程设计方案如下：路基宽度为24米，路面结构层为20厘米厚水泥混凝土面板+40厘米厚碎石基层+20厘米厚碎石底基层；排水设施采用两边沟排水；防护工程采用浆砌片石护坡。
2.结果分析通过对设计结果的分析，可以发现本设计方案满足了道路设计标准和使用要求，结构合理，安全可靠。
地基处理课程设计计算书
地基处理课程设计计算书武汉滨江住宅区2#住宅楼地基处理工程设计（编号B3D3F3）目录一、设计说明1、设计目的2、设计依据3、设计要求4、设计原则二、工程概况1、工程概述2、工程地质条件三、地基处理方案论证1、常用地基处理方案2、地基处理方法选择四、复合地基设计1、桩长及桩径的选择2、布置方式的设计3、承载力计算4、沉降计算5、施工设计五、设计总结1、施工图2、质量控制与检验一、设计说明1、设计目的（1）提高地基承载力结构的荷载最总都将传到地基上，结构建筑物的强度很大，而基础能够承受的强度却很小，压缩性很大。
通过适当的措施，改善和提高土的承载能力。
（2）改善剪切特性地基的剪切破坏以及在土压力作用下的稳定性，取决于地基土的抗剪强度。
因此，为了防止剪切破坏以及减轻土压力，需要采取一定措施以增加地基土的抗剪强度。
（3）改善压缩特性主要是采用一定措施以提高地基土的压缩模量，藉以减少地基土的沉降。
另外，防止侧向流动（塑性流动）产生的剪切变形，也是改善剪切特性的目的之一。
（4）改善透水特性由于地下水的运动会引起地基出现一些问题，为此，需要采取一定措施使地基土变成不透水层或减轻其水压力。
（5）改善动力特性地震时饱和松散粉细砂（包括一部分轻亚粘土）将会产生液化。
因此，需要采取一定措施防止地基土液化，并改善其振动特性以提高地基的抗震特性（6）改善特殊土的不良地基特性主要是指消除或减少黄土的湿陷性和膨胀性等特殊土的不良地基特性2、设计依据《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002）《地基处理手册（第三版）》——“中国建筑工业出版社龚晓楠2008《工程使用地基处理手册》——中国建筑工业出版社 2005.7《建筑地基基础设计规范》（GBJ7-89）《地基处理技术》——华中科技大学出版社郑俊杰2004《地基处理》——中国建筑工业出版社叶书麟 2003《基础工程》——北京高等教育出版社赵明华20033、设计要求根据《建筑地基基础设计规范》（GB50007-2002）和《建筑地基处理技术规范》（JGJ79-2002），对比分析可选择的地基处理方案，结合工程的要求和天然地基存在的主要问题，结合上部结构的类型、荷载的性质，并认为主要考虑复合地基处理方法与均质人工地基处理方法同时要求：（1）对所选用的地基处理的方案进行比选后的可行性论证，同时要考虑经济、施工周期等各项条件进行的必要分析；（2）绘制平面布置图、剖面图；（3）编写设计计算说明书一份，内容包含完整的计算说明书，内容参照设计要求，详细叙述每一步设计的细节；书写清楚，字体端正，列入主要过程的计算步骤，计算公式；（4）图件：布图合理，图面整洁，线条及字体规范，图中书写字体一律采用仿宋体4、设计原则考虑建筑地基处理工程存在工程量大、工期紧张、施工条件差等客观因素，因而设计原则上确保工期的情况下、在确保工程质量不受影响的情况下，力争做到好、快同步，又快又好。
基础工程课程设计计算书(修改)精选全文
可编辑修改精选全文完整版基础工程课程设计计算书一、 工程概况某写字楼为钢筋混凝土框架结构，楼高6层，采用钢筋混凝土柱下条形基础。
底层平面见示意图。
框架柱截面尺寸为500×500，二、 根据地质资料可知确定基础埋深：根据地质资料进入土层 1.7m 为粘土层，其基本承载理fak ＝175kPa,为最优持力层，基础进入持力层大于30cm ，基础埋深为2m 。
杂填土γ=15kN/m3粘土γ=18kN/m3；基本承载力fak=175kPa淤泥γ=18.5kN/m3；基本承载力fak=90kPa1.7m3.5m未钻穿地基地质构造情况三、确定基础梁的长度和外伸尺寸。
设基础梁两端外伸的长度为ａ1、ａ2，两边柱之间的轴线距离为ａ。
为使其合力作用点与根据荷载的合力通过基底形心，按形心公式确定基础两端向外延伸出边柱外。
但伸出长度也不宜太大，这里取第一跨距(AB跨)的0.25倍,即取a=0.25×6=1.5m。
ｘc确定后，可按合力作用点与基底形心相重合的原则，定出基础梁的长度Ｌ,则有：Ｌ＝ 2（ｘc＋Ｌａ）= 2×(15+1.5) = 33m三、确定基础受力：表1 柱荷载值表轴号①②③④⑤⑥A 1775 2150 2587 2400 2150 1775B 1775 2150 2587 2400 2150 1775C 1775 2150 2587 2400 2150 1775注：单位kN。
按地基持力层的承载力确定基础梁的宽度ｂ。
初定基础的埋置深度2m ＞0.5m ，应对持力层承载力进行深度修正，即：f ＇＝ f k ＋ηd ·γ0（ｄ－ 0.5 ）= 175 + 1.0×（（15×1.7 + 18 × 3.5）／5.2）×（2.0-1.0）= 192.0 kPa < 1.1f k = 192.5kPa ｂ≥)20'(d f L Fi-∑ =)2200.192(33177521502400258721501775⨯-⨯+++++= 2.56m ,取 b = 2.7m则持力层的地基承载力设计值f ＝ f ＇ = 192.5 kPa四、 条形基础地基承载力验收. 1. 上部结构荷载和基础剖面图∑F i =1775+2150＋2587＋2400＋2150＋1775＝12837kN ∑M=(2587-2150) ×3KN.m=1311KN.M为了增加抗弯刚度,将基础长度L 平行于弯度作用方向,则基础底部抗弯刚度W=bL 2/6=(2.7×332)/6=490.05M 3 折算成线荷载时,Pjmax= F A/Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M/490.05M3=144.07+2.68=146.75 KN/M2Pjmin= F A/Lb-∑M/w=12837kN/(33×2.7)-1311KN.M/490.05M3=144.07-2.68=141.39 KN/M2Pjmax=146.75 KN/M2<1.2 fak=1.2×175=210 KN/M21/2(Pjmax+ Pjmin)=1/2(146.75+141.39)=144.07<175 KN/M2满足要求.五、地基软弱下卧层的验算第一步:地基承载力特征值修正fa=fak+ηd×rm(d-0.5)=(175+1.0×18(2-0.5) kPa =202 kPa 第二步:验算基础底面面积A=F A/(fa－r G d)= 12837kN/(202-20×2)= 12837/214.04=79.2m2L×b=(2.7×33)=89.1 m2>A=79.2m2符合要求第三步:计算基底附加压力P0=P k－r m d=(F A+G k)/A－r m d=(12837+20×2×33×2.7)/(33×2.7) －15×1.7 KPa =158.57Kpa第四步:计算下卧层顶面附加压力和自重应力为Z=1.7+3.5－2=3.2m>0.5b=0.5×2.7=1.35mα=E S1/ E S2=9/3=3由表1-17查的θ=230,下卧层顶面的附加压力为 P Z =)tan 2)(l tan 2(0θθz z b lb p++=KPa KPa 12.3)424.035.12)(33424.035.127.2(57.1587.233=⨯⨯+⨯⨯+⨯⨯下卧层顶面处的自重应力 P CZ =(15×1.7+18×3.5)=88.5Kpa 第五步:验算下卧层承载力下卧层顶面以上土的加权平均重度 r m =33/01.17/5.37.1185.3157.1m KN m KN =+⨯+⨯下卧层顶面处修正后的地基承载力特征值)05.(-+=d m d fak faz γη=[90+1.0×17.01×(5.2-0.50)]=170.23kPaPZ+PCZ=(3.12Kpa +88.5Kpa)=91.62 Kpa ≤faz=170.23kPa 满足要求.六、底板配筋计算第一步:确定混凝土及钢筋强度选用混凝土强度等级为C25,查得ft=1.27Mpa,采用HPB235钢筋得fy=210Mpa.第二步:确定地基净反力Pjmax= F A /Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M /490.05M 3=144.07+2.68=146.75 KN/M 2Pjmin= F A /Lb-∑M/w=12837kN/(33×2.7)-1311KN.M/ 490.05M 3=144.07-2.68=141.39 KN/M 2第三步:计算截面I 距基础边缘的距离 bi=0.5×(2.7－0.24)=1.23m第四步:计算截面的剪力设计值 VI=bi/2b[(2b －bi)pjmax+bi ×pjmin] =()[]m KN m KN /179/39.14123.175.14623.17.227.2223.1=⨯+⨯-⨯⨯第五步:确定基础的有效高度 h0≥mm ft VI 34.20127.17.01797.0=⨯= 基础高度可根据构造要求确定,边缘高度取250mm,基础高度取h=350mm,有效高度h0=(350－50)=300mm ＞201.34mm,合适.第六步:验算基础截面弯矩设计值MI=0.5VI ×bi=0.5×179×1.23=110.1KN.m/m 第七步:计算基础每延长米的受力钢筋截面面积并配筋 As=261941103002109.01.11009.0mm fyh MI =⨯⨯⨯=配受力钢筋Ф20@150(As=2094.7mm 2),配Ф8@250的分布筋.七、基础梁纵向内力计算及配筋 第一步:确定基础净反力∑F i =1775+2150＋2587＋2400＋2150＋1775＝12837kN ∑M=(2587-2150) ×3KN.m=1311KN.MW=bL 2/6=(2.7×332)/6=490.05M 3Pjmax= F A /Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M /490.05M 3=144.07+2.68=146.75 KN/M 2Pjmin= F A /Lb －∑M/w=12837kN/(33×2.7)-1311KN.M/490.05M 3 =144.07-2.68=141.39 KN/M 2折算为线荷载时: Pjmax=(146.75×2.7) KN/m =396.225KN/m pjmin=(141.39×2.7) KN/m =381.753 KN/m 为计算方便,各柱距内的反力分别取该段内的最大值 第二步确定固端弯矩m KN m KN M BA •=•⨯⨯=4465.12.396212 m KN m KN M CB •-=•⨯⨯-=75.177965.395812 m KN m KN M CD•=•⨯⨯=117969.3921212 m KN M DC •-=1179 m KN m KN M DE •=•⨯⨯=117163.3901212 m KN M ED •-=1171m KN m KN M EF •=•⨯⨯=116367.3871212 m KN M FE •-=1163m KN m KN M FG •=•⨯⨯=173361.385812m KN m KN M GH •=•⨯⨯-=4305.15.382212⑵ 分配系数ＥＩ ＥＩ ＥＩ 各杆线刚度 ｉAB ＝ ─── ; ｉBC ＝ ─── ; ｉCD ＝ ───1.5 6 6分配系数 μBA ＝BC AB i i 433i AB + =0.43 ; μBC ＝BC AB i i 433i BC += 74=0.57μCB ＝CD BC i i 344i BC +=178=0.47; μCD ＝BC CD i i 343i CD + =179=0.53（三）、地基梁正截面抗弯强度设计地基梁的配筋要求基本上与楼面梁相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甘肃建筑职业技术学院 课程设计 - 1 - 课程设计计算说明书 课程名称：《建筑给水排水工程》 设计题目：《5层办公建筑给水排水工程设计》
学生姓名： 学 号： 03001777 专业班级： 给排水工程班 指导教师： 完成时间： 年月 甘肃建筑职业技术学院 课程设计
- 2 - 目 录
第一章 设计题目、基础资料及工程概况 1.1 设计题目………………………………………………………………3 1.2 设计基础资料…………………………………………………………3 1.3 设计内容………………………………………………………………3 1.4 设计成果………………………………………………………………3 1.5 设计参考资料…………………………………………………………3
第二章 生活给水系统设计计算说明 2.1 生活给水系统供水方式………………………………………………4 2.2 生活给水管网水力计算………………………………………………4 2.3 施工安装验收说明……………………………………………………7
第三章 消给水系统设计计算说明 3.1 消防系统选择…………………………………………………………8 3.2 水力计算………………………………………………………………8 3.3 附属设备………………………………………………………………10 3.4 消防系统的安装要求…………………………………………………10
第四章 排水系统设计计算说明 4.1 排水方式………………………………………………………………11 4.2 排水管网水力计算……………………………………………………11 4.3 雨水外排计算…………………………………………………………13 4.4 施工安装验收说明……………………………………………………14 甘肃建筑职业技术学院 课程设计
- 3 - 第一章 设计题目、基础资料及工程概况 1．1 设计题目： 《5层办公建筑给水排水工程设计》 1．2 设计基础资料： 1.首层建筑平面图； 2.标准层及顶层建筑平面图； 3.本工程为办公会议功能为主的办公楼。建筑物层高3.2m；室内标高：+0.6m；太原冻土层-0.8m。 4. 城市给水排水资料： （1）给水水源 本建筑以城市给水管网为水源,大楼北面有一条DN100mm的市政给水干管,接管点比该处地面低0.95m,距离建筑物5米。常年资用水头为280 Kpa,城市管网不允许直接抽水。 （2）排水条件 本地区城市排水采用污(废)水、雨水分流制排水系统。本建筑北侧有DN150mm的市政排水管道。距离建筑物5米。本建筑采用屋面雨水外排水方式，不要求计算。 （3）卫生设备情况 除卫生设备外,其它未预见水量按用水量之和的15%计。
3 设计内容： 1．生活冷水给水系统； 2．消防给水系统（住宅除外）; 3．排水系统 4 设计成果： 1.设计计算说明书（包括计算、设计说明等）1册； 2.设计图纸（统一图幅：2#图纸）： （1）首层给水管道平面布置图； 甘肃建筑职业技术学院 课程设计 - 4 - （2）标准层及顶层给水排水管道布置图（根据具体方案确定）； （3）生活给水系统图，排水系统图（手绘图）； （4）消防给水系统图（手绘图）（住宅除外） 注：（1）根据规范规定需要设置自动喷水灭火系统时，可以根据各自的时间和进度情况进行取舍，不做统一要求。 （2）需要设置加压供水设施时，设计计算说明书中必须有设计计算过程、草图、设备选型等成果，正式的设计图纸不做统一要求。 （3）所有图纸必须统一图签。 1．5 设计依据、参考资料及工具书： 现行《建筑给水排水设计规范》 现行《建筑设计防火规范》 《建筑给水排水设计手册》教材中的设计举例
第二章 生活给水系统设计计算说明
2．1 生活给水系统供水方式 根据设计资料，已知室外给水管网常年可保证的工作水压为280kpa，压力、水量在一天之内任何时候均可满足室内供水要求。故室内给水采用直接给水方式，如图2—1所示。这种方式简单、经济又安全，是一般建筑中最常用的给水方式。
配水龙头 阀门 水平干管 泻水管 水表 进户管
图2—1， 直接给水方式 2．2 生活给水管网水力计算 1、室内给水系统用水量的计算 ①该办公楼2～5层为办公用房，最高时用水定额为40L/（人·班）每班用时8h，时变化系数Kh=1.3； 甘肃建筑职业技术学院 课程设计 - 5 - ②该办公楼1层仓储式展览厅，最高时用水定额为5L/（人·次），使用时间10h，时变化系数Kh=1.3； ③未预见水量按用水量之和的15%计，时变化系数Kh=1.0。 ④最高日用水量按下列公式计算 Qd=Qd1+Qd2=mqd×(1+15%) 式中：Qd—最高日用水量， Qd2—未预见水量 ⑤最高日最大时用水量按下列公式计算
Qh =2211khTQdkhTQd 式中：kh1、kh2—时变化系数。 计算结果见下表2—2 序号 名称 用水单位数 用水定额 Qd m3/d Kh 用水时间 Qh
m3/h
1 办公室 100p/班·d 2班/天 40L/p·班 8 1.3 16 0.65
2 展览厅 1000人·次/天 5L/P·次 5 1.3 8 0.81 3 未预见水量与漏失量 1.3 1 24 0.05 4 合计 14.3 1.51
2、设计秒流量计算 ①计算公式 kNgNgqg2.0 取k=0，α=2.5计算 式中：qg—设计秒流量， α—取2.5 Ng—计算管段当量总数。 ②管段水力计算 2～5层为办公室，每层包括： a．男女卫生间各一间，共有蹲式大便器3个，配延时自闭式冲洗阀；小便器1个，配手动或自动自闭式冲洗阀； b．盥洗室一间，拖布盆1个，配单阀水嘴；洗手盆2个，配混合水嘴； c．有13间办公室，共有13个洗手盆，配混合水嘴。 计算草图见图（2-2），计算成果见表2-3；给水管全部采用钢管， 甘肃建筑职业技术学院 课程设计 - 6 - 20134
576
85F
4F3F2F
1F
91011
12
0`1`2`3`
管网接入点13
+0.60-1.00 图2—2 给水系统计算草图 甘肃建筑职业技术学院 课程设计
- 7 - 表2—3 管段水力计算表 计算 管度 编号
卫生器具名称、数量 当量总数Ng 设计秒流量(l/s) 管径DN (mm) 流速V （m/s） 单阻 i (kpa) 管长 L （m） 沿程 水头 损失 hy=iL (kpa)
N当量 洗手盆 N= 0.5 小便器 N= 0.5 大便器 N= 6.0 拖布盆 N= 0.75 0-1 1 0.5 0.35 15 0.58 0.985 7.2 7.092 1-2 2 1 0.50 20 0.64 0.727 2.1 1.527 2-3 3 1.5 0.61 20 0.93 1.53 12.29 18.804 3-4 4 2 0.71 25 0.75 0.748 1.65 1.234 4-5 7 3.5 0.94 32 0.74 0.495 2.66 1.317 5-6 13 6.5 1.27 40 0.98 0.712 3.19 2.271 6-7 13 1 7.25 1.35 40 1.05 0.823 1.89 1.555 7-8 15 2 1 1 15.25 1.95 50 0.92 0.437 3.91 1.709 0`-1` 1 6 1.22 32 0.95 0.443 0.91 0.403 1`-2` 2 12 1.73 32 0.82 0.362 1.28 0.463 2`-3` 3 18 2.12 40 0.98 0.531 0.91 0.483 3`-8 4 24 2.45 50 1.13 0.645 0.2 0.129 8－9 15 2 5 1 39.25 3.13 70 0.87 0.28 3.2 0.896
9-10 30 4 10 2 78.5 4.43 80 0.87 0.247 3.2 0.790 10-11 45 6 15 3 117.75 5.43 80 1.02 0.317 3.2 1.014 11-12 60 8 20 4 157 6.26 100 0.72 0.152 3.2 0.486 12-13 64 12 24 8 188 6.86 100 0.8 0.129 7.37 0.951
沿程水头损失累计（kpa）H2=hy= 37.355
该建筑的设计秒流量为6.86L/S，以一根DN100钢管引入。管段0-1，1-2，2-3，3-4，4-5，0`-1`计算秒流量大于该管段卫生器具给水额定流量累加数值时，设计流量取累加值；当管段计算秒流量小于该管段中最大一个卫生器具给水额定流量值时，设计流量取单个器具额定流量值。 根据室内所需同水压公式 H=H1+ H2+ H3+ H4 式中：H—室内给水所需压力，mH2O； H1—最不利点与引入点高差，m； H2—管路水头损失，mH2O； H3—最不利点配水龙头流出水头，mH2O； H4—水表水头损失，mH2O； 根据图（2-2）及表2-3可知： H1 =0.87＋4×3.2＋0.60＋1.0=15.27m=152.7kpa H2=1.3hy= 1.3×37.355=48.56kpa，局部水头损失按沿程的30%计算。
