氧化钙含量测定方法
氧化钙含量测定方法
氧化钙含量测定方法氧化钙（CaO）是一种常见的化学物质，通常用于水泥、玻璃、金属冶炼等工业过程中。
因此，准确测定氧化钙的含量对于生产控制和质量保证至关重要。
下面我们将介绍几种常用的氧化钙含量测定方法。
1.酸碱滴定法：这是一种常用的氧化钙含量测定方法。
具体步骤如下：（1）取适量的样品，加入硫酸溶液和水，将氧化钙溶解成氢氧化钙。
（2）加入甲基橙指示剂，用氧化钙的溶液以1mol/L的盐酸滴定。
（3）通过计算滴定所需的盐酸的体积，可以得到氧化钙的含量。
2.碳酸盐法：这种方法利用氧化钙和碳酸反应生成碳酸钙，并测定产生的二氧化碳。
具体步骤如下：（1）将样品与盐酸溶液和过量的氯化铵混合。
（2）得到的反应产物中的氯化钙与草酸反应，生成草酸钙和氯化铵。
（3）将反应液加热并通入过量的盐酸，产生二氧化碳气体。
（4）用饱和石灰水吸收二氧化碳，并根据摩尔比例计算得到氧化钙的含量。
3.火焰光度法：这种方法利用氧化钙中的钙离子在火焰中的发射光度来测定含量。
具体步骤如下：（1）将样品溶解在硝酸溶液中。
（2）用酒精稀释并过滤，得到清晰的溶液。
（3）将溶液输入火焰光度计中，通过测定钙离子在特定波长上的发射光强来计算氧化钙的含量。
总结：以上介绍的三种方法都是常用的氧化钙含量测定方法，每种方法都有各自的优点和限制。
酸碱滴定法操作简单且成本较低，但对于水溶性较差的样品不太适用。
碳酸盐法需要较长的反应时间，但适用于大多数样品。
火焰光度法准确性较高，但需要专用的仪器并且成本较高。
需要注意的是，选择适合的测定方法应根据具体情况灵活调整，以确保测定结果的准确性和可靠性。
石灰石中氧化钙含量检测方法的探究
石灰石中氧化钙含量检测方法的探究
石灰石是一种广泛应用于建筑、冶金、化工等领域的重要原材料，其中氧化钙含量是其重要的指标之一。
本文将探究石灰石中氧化钙含量的检测方法。
石灰石中氧化钙含量的检测方法主要有重量法、酸解法、滴定法、显色法等。
1.重量法
重量法是将石灰石样品加入量定的酸中，使其完全反应，然后加入助溶剂和指示剂，经过加热和降温后，过滤得到沉淀，再将滤纸和沉淀一起干燥，称取干重，从而计算出氧化钙的含量。
2.酸解法
3.滴定法
滴定法是将石灰石样品加入定量的盐酸中，在加入适量指示剂后进行滴定，以计算出氧化钙的含量。
4.显色法
显色法是将石灰石样品加入氢氧化钠溶液中，并加入特定的染料，根据其颜色的变化来判断氧化钙的含量。
二、各方法的优缺点
重量法可以准确地测定氧化钙含量，但需要时间较长，操作难度相对较大。
酸解法检测过程简单快速，但操作过程中需要注意将样品完全转化为溶液，否则会影响测量结果。
滴定法是一种比较简单易行的方法，但需要使用化学试剂，使得操作成本较高。
显色法的操作时间较短，需要的试剂较少，但由于染料的不稳定性，需要进行一定的贮存和使用条件的控制。
综上所述，各种检测方法都有其优缺点，选择适合的方法需要考虑多方面因素。
三、总结
石灰石中氧化钙含量是其质量的重要指标之一。
本文介绍了常用的检测方法，包括重量法、酸解法、滴定法和显色法，并对各种方法的优缺点进行了分析和比较。
在实际应用过程中，应该结合具体情况选择合适的检测方法，以确保测量结果的准确性和可靠性。
碳酸钙主要技术指标检测方法汇总
碳酸钙重要技术指标检测方法汇总（一）一、氧化钙含量的测定1．方法提要用三乙醇胺掩蔽少量三价铁、三价铝和二价锰等离子，在pH值为12.5时，以钙试剂羧酸钠盐作指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定钙离子。
2．分析步骤称取约0.6g于105℃烘至恒重的试样（精准明确至0.0002g），置于250mL烧杯中，超细活性碳酸钙加少量乙醇润湿试样，超细碳酸钙加少量水润湿试样，盖上表面皿，滴加盐酸溶液至试料完全溶解。
加50mL水，全部移入250mL容量瓶中，用水稀释至刻度，摇匀，得试验溶液A。
此溶液用于氧化钙、氧化镁含量的测定。
用移液管移取25mL试验溶液A，置于250mL锥形瓶中，加人30mL 水、5mL三乙醇胺溶液，摇动下滴加氢氧化钠溶液，当溶液刚成混浊时，加人少量钙试剂羧酸钠盐指示剂，连续滴加氢氧化钠溶液至试验溶液由蓝色变为酒红色，过量0.5mL，用乙二胺四乙酸二钠标准滴定溶液滴定至溶液由酒红色变为纯蓝色。
同时作空白试验。
以质量百分数表示的氧化钙（CaO）含量X1按下式计算：式中：c乙二胺四乙酸二钠标准滴定溶液的实际浓度，mol/L；V1滴定中消耗的乙二胺四乙酸二钠标准滴定溶液的体积，mL；V0空白滴定中消耗的乙二胺四乙酸二钠标准滴定溶液的体积，mL；M试料的质量，g；0.05608与1.00mL乙二胺四乙酸二钠标准滴定溶液[c（C10H14O8N2Na2）=1.000mol/L]相当的以克表示的氧化钙的质量。
取平行测定结果的算术平均值为测定结果，平行测定结果的肯定差值不大于0.2%。
二、氧化镁含量的测定1．方法提要用三乙醇胺掩蔽少量三价铁、三价铝和二价锰等离子，在pH值为10时，以铬黑T作指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定钙、镁含量，从中减去钙含量，计算出氧化镁含量。
2．分析步骤用移液管移取25mL试验溶液A，置于250mL锥形瓶中，加人50mL 水、5mL三乙醇胺溶液、10mL缓冲溶液和少量铬黑T指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定至溶液由紫红色变为纯蓝色。
氧化钙和氧化镁含量简易测定方法
氧化钙和氧化镁含量简易测定方法
试剂
(1)1N盐酸标准液:取83mL(相对密度1.19)浓盐酸以蒸馏水稀释至1000mL.
(2)1%酚酞指示液.
试验步骤:
迅速称取石灰试样0.8—1.0g(标准至0.0005g)放入300mL三角瓶中.放入150mL新煮沸并已冷却的蒸馏水和10颗玻璃珠.瓶口上插一短颈漏斗,加热5min,但勿使沸腾,迅速冷却.滴入酚酞示剂2滴,在不断摇动下以盐酸标准液滴定,控制速度为每秒2—3滴,至粉红色完全消失,稍停,又出现红色,继续滴入盐酸,如此重复几次,直至5min内不出现红色为止.如滴定过程持续半小时以上,则结果只能作参考.
V×N×0.028
CaO+MgO= ×100
G
式中;V-滴定消耗盐酸标准溶液的体积mL:
N-盐酸标准溶液当量浓度:
G-样品质量:
0.028-氧化钙的毫克当量.因氧化镁含量甚少,并且两者之毫克当量相差不大,故有效(CaO+MgO)%的毫克当量都以CaO的毫克当量计算.。
氧化钙的测定方法

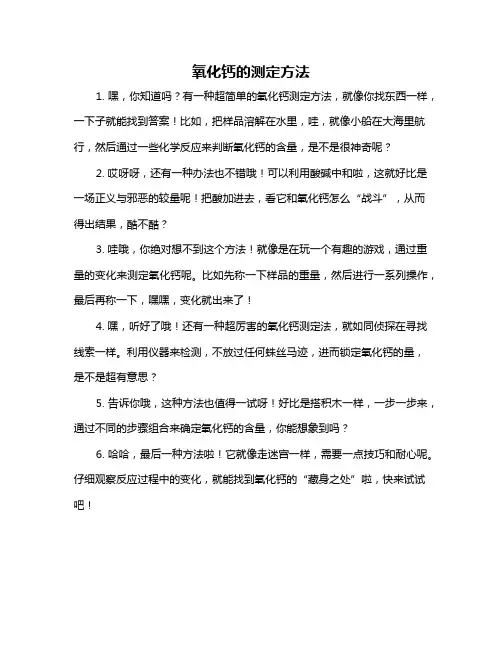

氧化钙的测定方法
1. 嘿，你知道吗？有一种超简单的氧化钙测定方法，就像你找东西一样，一下子就能找到答案！比如，把样品溶解在水里，哇，就像小船在大海里航行，然后通过一些化学反应来判断氧化钙的含量，是不是很神奇呢？
2. 哎呀呀，还有一种办法也不错哦！可以利用酸碱中和啦，这就好比是一场正义与邪恶的较量呢！把酸加进去，看它和氧化钙怎么“战斗”，从而得出结果，酷不酷？
3. 哇哦，你绝对想不到这个方法！就像是在玩一个有趣的游戏，通过重量的变化来测定氧化钙呢。
比如先称一下样品的重量，然后进行一系列操作，最后再称一下，嘿嘿，变化就出来了！
4. 嘿，听好了哦！还有一种超厉害的氧化钙测定法，就如同侦探在寻找线索一样。
利用仪器来检测，不放过任何蛛丝马迹，进而锁定氧化钙的量，是不是超有意思？
5. 告诉你哦，这种方法也值得一试呀！好比是搭积木一样，一步一步来，通过不同的步骤组合来确定氧化钙的含量，你能想象到吗？
6. 哈哈，最后一种方法啦！它就像走迷宫一样，需要一点技巧和耐心呢。
仔细观察反应过程中的变化，就能找到氧化钙的“藏身之处”啦，快来试试吧！
我觉得这些氧化钙测定方法都各有特点，能帮助我们更好地了解和掌握氧化钙的情况呢！。
混凝土中氧化钙含量的检测方法
混凝土中氧化钙含量的检测方法一、背景介绍混凝土作为一种常用的建筑材料，其主要成分为水泥、砂、石子和水。
其中，水泥是混凝土中最重要的成分之一，其主要成分为氧化钙和硅酸盐。
而混凝土中氧化钙的含量对于混凝土的性质和质量有着重要的影响。
因此，混凝土中氧化钙含量的检测是混凝土材料检测的重要内容之一。
二、氧化钙含量检测的方法1.化学分析法化学分析法是目前应用最广泛的氧化钙含量检测方法之一。
该方法是通过化学反应来测定混凝土中氧化钙的含量。
具体操作步骤如下：（1）取一定量的混凝土样品，并进行破碎、筛分等预处理工作。
（2）将预处理后的混凝土样品加入一定量的盐酸或氢氧化钠溶液中，使其完全溶解。
（3）将溶液中的氧化钙与草酸进行反应，得到草酸钙。
（4）通过滴定法测定草酸钙的含量，由此计算出混凝土中氧化钙的含量。
2.物理分析法物理分析法是通过物理手段来测定混凝土中氧化钙含量的方法。
常用的物理分析方法有X射线衍射法和红外光谱法。
（1）X射线衍射法X射线衍射法是通过测量混凝土中晶体中的氧化钙含量来确定混凝土中氧化钙的含量。
具体操作步骤如下：a.将混凝土样品制成粉末。
b.将制成的混凝土粉末放入X射线衍射仪中。
c.测量X射线衍射图谱，并利用衍射峰的强度和位置来计算氧化钙的含量。
（2）红外光谱法红外光谱法是通过测量混凝土中氧化钙的红外吸收峰来确定混凝土中氧化钙的含量。
具体操作步骤如下：a.将混凝土样品制成薄片。
b.利用红外光谱仪测量混凝土样品的红外吸收谱。
c.通过分析红外吸收峰的位置和强度来计算氧化钙的含量。
3.比表面积法比表面积法是通过测量混凝土中氧化钙的比表面积来确定混凝土中氧化钙的含量。
具体操作步骤如下：a.将混凝土样品制成粉末。
b.利用比表面积测试仪测量混凝土粉末的比表面积。
c.通过比较混凝土粉末的比表面积和标准氧化钙粉末的比表面积来计算混凝土中氧化钙的含量。
三、注意事项1.在进行氧化钙含量检测之前，需要进行样品的预处理。
氧化钙含量测定方法
有效氧化钙的测定有如下两种方法：蔗糖法原理,氧化钙在水中的溶解度很小，20℃时溶解度为加入蔗糖就可使之成溶解度大的蔗糖钙，再用酸滴定蔗糖钙中的氧化钙的含量，反应如下：C12H22O11+CaO+2H2O─→C12H12O11CaO+2H2OC12H22O22O11CaO+2H2O+2HCl→C11H22O11+CaCl2+3H2O试剂：蔗糖：化学纯。
酸：l标准溶液。
(０.５mol/LＨＣl溶液：量取４５毫升盐酸，缓慢注入１０００ml 水。
)酚酞指示剂。
操作:迅速精确称取～研成细粉的试样，置于250ml具有磨口玻塞的锥形瓶中，加入4g化学纯蔗糖及小玻球12～20粒，再加入新煮沸而已冷却的蒸馏水40ml。
塞紧瓶塞。
摇动15min，以酚酞为指示剂，用l酸标准溶液滴定至红色恰好消失，并在30s内不再现红色为止。
计算按下式计算有效氧化钙的含量：CaO（%）=W式中：N──酸标准溶液的浓度；V──滴定时所耗用的酸标准液的量（ml）；W──试样量（g））。
注意事项测定时，不应使氧化钙生成碳酸钙，所以要用新煮沸过而尽量除去二氧化碳的蒸馏水，以免氧化钙溶于水后生成的氢氧化钙进一步与二氧化碳作用生成碳酸钙，使消耗的酸标准溶液量偏低。
再者，因蔗糖只与氧化钙作用，而不与碳酸钙作用，所以称量试样要迅束，否则氧化钙会吸收空气中的二氧化碳变成碳酸钙，导致结果偏低。
酸量法测氧化钙含量酸量法原理有效氧化钙溶于水后生成氢氧化钙，可用酸滴定氢氧化钙，从而测出有效氧化钙的含量。
反应如下：CaO+H2O ─→Ca （OH ）2Ca （OH ）2+2HCl ─→CaCl2+2H2O试剂：l 酸标准溶液。
(０.１mol/L ＨＣL 溶液：量取９毫升盐酸，缓慢注入１０００ml 水。
)酚酞指示剂。
测定方法：准确称取研磨细的试样1g 左右，置于烧杯内，加入刚煮沸过的蒸馏水约300ml ，搅匀后全部转移至1000ml 的容量瓶中，将瓶加塞不时摇动，约20min 后冷却，再加入新煮沸已冷蒸馏水至刻度。
石灰中有效氧化钙含量的测定检测标准
石灰中有效氧化钙含量的测定检测标准1. 引言在建筑材料行业中，石灰被广泛应用于建筑、矿业、冶金和化工等领域。
作为一种重要的建筑材料，石灰在建筑施工、环境保护和农业生产中都有着不可替代的作用。
而石灰中的有效氧化钙含量则是评价石灰质量的重要指标之一。
对石灰中有效氧化钙含量的测定检测标准尤为重要。
2. 有效氧化钙含量的意义和影响石灰中的有效氧化钙含量是指石灰中的活性成分，它直接关系到石灰的使用性能和质量。
有效氧化钙含量的高低会直接影响石灰的石化性能、强度和抗渗透性能。
确定石灰中有效氧化钙含量的测定检测标准对于保障石灰产品质量、促进建筑行业的发展具有重要的意义和影响。
3. 测定检测方法和标准（1）化学方法化学方法是当前测定石灰中有效氧化钙含量的常用方法之一。
在该方法中，首先将石灰与盐酸反应生成氯化钙，然后通过反应后生成的氯化钙中的氯离子来计算有效氧化钙的含量。
这种方法的优点是简单易行，适用范围广，但是在操作过程中需要较高的技术水平，且对实验条件有一定要求。
（2）物理方法物理方法是测定石灰中有效氧化钙含量的另一种常用方法。
其中，热重分析法被广泛应用于石灰中有效氧化钙含量的测定检测中。
该方法的基本原理是在一定温度范围内，将石灰样品加热至恒定质量，通过样品的质量损失来计算有效氧化钙的含量。
这种方法操作简便，结果准确，但是需要特殊设备，并且对实验条件的控制要求严格。
4. 个人观点和理解在我看来，石灰中有效氧化钙含量的测定检测标准对于石灰产品的质量控制和行业的健康发展至关重要。
当前，虽然已经有了一些相关的测定方法和标准，但是仍然存在一些问题，比如方法的标准化程度不够、操作过程中存在主观因素等。
未来在制定石灰中有效氧化钙含量的测定检测标准时，应该加强对测定方法的标准化、提高方法的操作性，以确保测定结果的准确性和可靠性。
5. 总结和回顾石灰中有效氧化钙含量的测定检测标准是评价石灰产品质量的重要依据，对于石灰产品的质量控制和行业的健康发展具有重要的意义和影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蔗糖法测氧化钙含量
有效氧化钙的测定有如下两种方法：蔗糖法原理,氧化钙在水中的溶解度很小，20℃时溶解度为加入蔗糖就可使之成溶解度大的蔗糖钙，再用酸滴定蔗糖钙中的氧化钙的含量，反应如下：
C12H22O11+CaO+2H2O─→C12H12O11CaO+2H2O
C12H22O22O11CaO+2H2O+2HCl→C11H22O11+CaCl2+3H2O
试剂：蔗糖：化学纯。
酸：l标准溶液。
(０.５mol/LＨＣl溶液：量取４５毫升盐酸，缓慢注入１０００ml 水。
)
酚酞指示剂。
操作:
迅速精确称取～研成细粉的试样，置于250ml具有磨口玻塞的锥形瓶中，加入4g化学纯蔗糖及小玻球12～20粒，再加入新煮沸而已冷却的蒸馏水40ml。
塞紧瓶塞。
摇动15min，以酚酞为指示剂，用l酸标准溶液滴定至红色恰好消失，并在30s内不再现红色为止。
计算按下式计算有效氧化钙的含量：
CaO（%）=W
式中：N──酸标准溶液的浓度；
V──滴定时所耗用的酸标准液的量（ml）；
W──试样量（g））。
注意事项测定时，不应使氧化钙生成碳酸钙，所以要用新煮沸过而尽量除去二氧化碳的蒸馏水，以免氧化钙溶于水后生成的氢氧化钙进一步与二氧化碳作用生成碳酸钙，使消耗的酸标准溶液量偏低。
再者，因蔗糖只与氧化钙作用，而不与碳酸钙作用，所以称量试样要迅束，否则氧化钙会吸收空气中的二氧化碳变成碳酸钙，导致结果偏低。
酸量法测氧化钙含量
酸量法原理有效氧化钙溶于水后生成氢氧化钙，可用酸滴定氢氧化钙，从而测出有效
氧化钙的含量。
反应如下：
CaO+H2O ─→Ca （OH ）2
Ca （OH ）2+2HCl ─→CaCl2+2H2O
试剂：l 酸标准溶液。
(０.１mol/L ＨＣL 溶液：量取９毫升盐酸，缓慢注入１０００ml 水。
)
酚酞指示剂。
测定方法：
准确称取研磨细的试样1g 左右，置于烧杯内，加入刚煮沸过的蒸馏水约300ml ，搅匀
后全部转移至1000ml 的容量瓶中，将瓶加塞不时摇动，约20min 后冷却，再加入新煮沸已
冷蒸馏水至刻度。
混匀，过滤（过滤要迅速）。
弃去最初100ml 滤液，吸取50ml 入锥形瓶中，
以酚酞为指示剂，用l 酸标准溶液滴定至红色消失且30秒不再出现即为终点。
计算：CaO （%）=50
*W NV 28×100 试中各项意义同蔗糖法。
注意事项所使用的蒸馏水必须重新煮沸过。
过滤要迅速，以免氢氧化钙吸收空气中的二
氧化碳变为碳酸钙，而使结果偏低。
