fck-851测控装置技术使用说明书-20060327
WCB851技术及使用说明书
装置硬件
采用 6U 高 19 英寸标准机箱，后插拔方式，强弱电分离， 极大提高装置的抗干扰能力。 采用 32 位浮点 DSP 处理器，大容量的 RAM 和 Flash Memory； 数据处理、逻辑运算和信息存储能力强，运行速度快，可 靠性高。 16 位高精度 A/D，测量精度高。 可保存不少于 400 条最近发生的遥信记录和动作记录。 采用彩色液晶，中文显示，WINDOWS 风格的操作菜单。
2. 技术指标 .....................................................................................................................................3
2.1 额定数据...........................................................................................................................3 2.2 装置功耗...........................................................................................................................3 2.3 输出触点容量...................................................................................................................3 2.4 环境条件...........................................................................................................................3 2.5 抗干扰性能.......................................................................................................................4 2.6 绝缘性能...........................................................................................................................4 2.7 机械性能...........................................................................................................................5 2.8 保护定值整定范围及误差...............................................................................................5 2.9 测量精度...........................................................................................................................5
FCK-851C测控装置技术使用说明书
FCK-851C微机测控装置 技术及使用说明书（Version 1.01）许继电气股份有限公司XJ ELECTRIC CO.，LTD.目 录1概述 (1)1.1应用范围 (1)1.2功能配置 (1)1.3产品特点 (1)2技术指标 (2)2.1交直流测量 (2)2.1.1采集容量 (2)2.1.2输入额定值 (2)2.1.3测量范围 (2)2.1.4测量精度 (2)2.1.5功率消耗 (2)2.1.6谐波测量 (2)2.2状态输入 (2)2.2.1采集容量 (2)2.2.2输入方式 (2)2.3控制输出 (2)2.3.1输出容量 (2)2.3.2接点方式 (2)2.3.3触点容量 (3)2.4工作电源 (3)2.5绝缘性能 (3)2.6机械性能 (3)2.7电磁兼容性能 (3)2.8环境条件 (4)2.9通信接口 (4)3装置功能 (5)3.1遥测功能 (5)3.2遥信功能 (5)3.3遥控功能 (5)3.4遥调功能 (5)3.5同期功能 (6)3.5.1同期方式 (6)3.5.2同期逻辑 (6)3.6逻辑闭锁 (6)3.7报告记录 (8)3.8通信功能 (8)3.9自检功能 (8)3.9.1模拟量通道自检 (8)3.9.2装置硬件自检 (8)3.9.3时钟同步管理功能 (8)3.10对时功能 (9)4定值整定 (9)4.1直流定值 (9)4.2遥调定值 (9)4.3同期定值 (10)4.4软压板 (11)4.5出口保持 (11)4.6开入消抖 (11)5参数设置 (11)5.1系统参数 (11)6装置硬件介绍 (13)6.1机箱结构 (13)6.2插件布置图 (13)6.3装置端子图 (14)7使用说明 (15)7.1指示灯说明 (15)7.2调试接口和键盘说明 (15)7.3命令菜单 (16)7.3.1测量值 (17)7.3.2遥信开入 (17)7.3.3逻辑闭锁显示 (17)7.3.4软压板 (17)7.3.5状态监测 (18)7.3.6版本 (18)7.3.7定值整定 (18)7.3.8开入消抖 (18)7.3.9出口保持 (18)7.3.10时钟设置 (18)7.3.11密码设置 (18)7.3.12通信设置 (18)7.3.13记录 (18)7.3.14调试 (18)7.4液晶显示说明 (19)7.5装置操作说明 (19)7.5.1定值整定 (19)7.5.2软压板整定和查询 (20)7.5.3报告查询 (20)7.5.4版本查询 (20)7.5.5通道传动 (20)7.5.6零漂校正 (20)7.5.7系数校正 (20)7.5.8密码设置 (21)7.5.9时钟浏览与设置 (21)7.5.10通信设置 (21)8调试说明 (23)8.1调试注意事项 (23)8.2开关量输入检查 (23)8.3开出回路检查 (23)8.4模拟量输入检查 (23)8.5装置异常信息说明及处理意见 (23)8.6事故分析注意事项 (23)9订货须知 (24)附录1 TCP103和IEC104主站IP配置方法 (25)附表2 典型配置说明 (26)1典型方案简介 (26)2典型方案具体配置 (27)2.1配置方案1（220kV及以下线路、母联以及主变单侧测控） (27)2.2配置方案2（220kV及以下线路、母联以及主变单侧测控（含本体）） (28)2.3配置方案3（母线测控） (30)2.4配置方案4（站用变测控、主变三侧测控） (32)2.5配置方案5（3/2接线断路器（含间隔）测控） (33)2.6配置方案6（站用变兼公用测控） (35)2.7配置方案7（500kV站用变测控、主变本体测控） (37)2.8配置方案8（母线兼公用测控） (38)2.9配置方案9（3/2接线线路（高抗）测控） (39)1概述1.1应用范围FCK-851C系列测控装置（以下简称装置）是适用于1000kV及以下电压等级的间隔层测控单元，具有全范围高精度测量、高可靠性控制、完备的间隔层监视、间隔层逻辑闭锁等功能，支持IEC 61850和TCP 103通讯协议。
fck-851b测控装置技术说明书

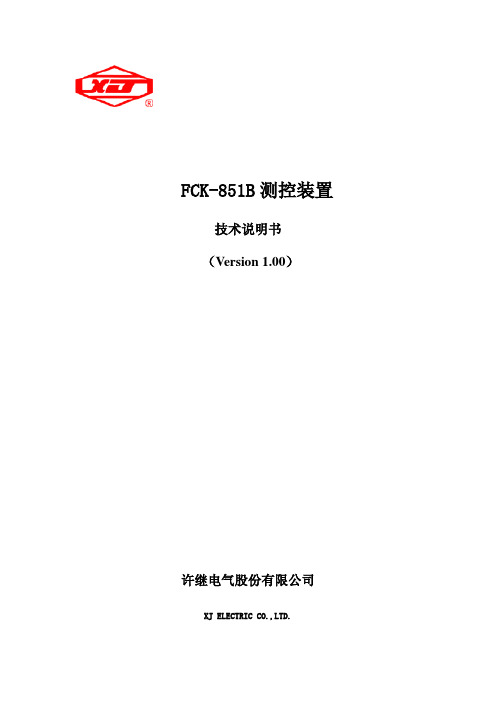

FCK-851B测控装置技术说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.前言传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。
许继符合IEC61850标准体系的智能变电站自动化系统正是在上述背景下应运而生的。
IEC61850标准体系对变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的智能变电站是发展的潮流。
许继的智能变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态测量水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。
IEC61850把智能变电站自动化系统分为站控层、间隔层、过程层三层结构，网络化的信息流如图1所示，具体包括：过程层与间隔层的信息交换，间隔层设备内部的信息交换，间隔层之间的通信，间隔层与变电站层的通信，变电站层不同设备之间的通信。
永诺电气YN-851A电动机保护测控装置技术说明书分析解析
YN-851A电动机综合保护测控装置1装置配置.1.1基本配置YN-851A电动机保护测控装置主要用于电动机的保护和测控。
保护功能：●三段式电流保护●负序过流一段保护●负序过流二段保护●接地保护●过热保护●堵转保护●长启动保护●正序过流保护●过负荷保护●欠压保护●PT断线告警●2路非电量保护通讯功能：●多种通讯接口：RS485，可支持双网●装置带有GPS时钟同步接口，以确保装置的时钟与系统同步测控功能：●14路遥信开入采集、装置遥信变位、事故遥信●遥测：U A、U B、U C、I A、I B、I C、P、Q、COSΦ、F、3U0、3I0、U AB、U BC、U CA●2路脉冲输入2. 保护原理2.1电流速断保护I a>I sdg I b>I sdg I c>I sdg速断保护(电动机启动过程中)图2.1A 电机启动过程中I c >I sddI b >I sdd I a >I sdd 图2.1B 电机启动结束后注：U max =max(U ab , U bc , U ca ), Imax=max(I a , I b , I c ), U 2 为负序电压，其他符号定义参见定值表BT: 保护跳闸继电器ACT: 保护动作信号继电器，同时为保护告警继电器其动作判据为： I max =max （I a ，I b ，I c ）I max ＞I sdg在电动机额定启动时间内 或I max ＞I sdd在电动机额定启动时间后t ＞t sd式中，I max ：A 、B 、C 相电流（I a ，I b，I c ）最大值（A ）I sdg ：速断动作电流高值（电动机启动过程中速断电流动作值）（A ） I sdd ：速断动作电流低值（电动机启动结束后速断电流动作值）（A ） t sd ：整定的速断保护动作时间（s ）本保护在电动机启动时，可以避开启动开始瞬间的暂态峰值电流。
2.2限时速断过流保护I c >I gl2I b >I gl2I a >I gl2图2-2 过流定时限保护原理框图其动作判据为：I max =max （I a ，I b ，I c ）I max ＞I gl2t ＞t sdI c >I gl3I b >I gl3I a >I gl3图2-3 过流保护原理框图其动作判据为：I max =max （I a ，I b ，I c ）I max ＞I gl3 t ＞t sd2.4 负序过流一段保护I 2>I 21dz图2.2 负序一段保护逻辑框图其动作判据为：I 2＞I 21dz t ＞t 21dz式中，I 2：负序电流（A ）I 21dz ：负序过流一段电流动作值（A ） t ：负序过流一段保护动作时间（s ）2.5 负序过流二段保护I 2>I 22dz负序二段保护图2.3 负序二段保护逻辑框图其动作判据为：I 2＞I 22dz t ＞t 22dz式中，I 22dz ：负序过流二段电流动作值（A ）；t 22dz ：负序过流二段保护动作时间（s ）>I0dzI0图2.4 接地保护逻辑框图采用零序电流互感器获取电动机的零序电流，构成电动机的单相接地保护。
FCK-851
2.1 高精度的测量技术 32 位高性能 DSP 处理器；16 位的高速 A/D；48 点采样； 对二次 TA 的传递误差采用软件动态补偿技术； 常规条件下，在测量的全范围内，遥测量的基本误差达到 0.1%。
2.2开出采用双 CPU“启动+出口”的方式； 输入、输出分开，强电、弱电分开；良好的电磁兼容性； 不依赖于五防工作站的间隔层五防功能，包括自锁、互锁和对现场操作的闭锁。
遥控输出采用双 CPU 的“启动＋出口”方式，防止元器件损坏造成装置误出口； 遥控命令的执行采用“选择＋执行”的方式，防止网络数据受干扰造成装置误出口； 完善的开出回路自检功能（可以检测到出口继电器的动作线圈），防止出口继电器的损坏造 成装置误出口； 采用双缓存区的存储方式，防止存储器损坏造成装置误出口。 （3） 可靠的逻辑互锁设计 间隔层逻辑互锁、自锁功能不依赖于站控层； 测控装置提供两个以太网口，方便测控装置之间实现实时通讯和自协调； 数据交换：网络层 UDP 通信协议保证实时性，应用层通信协议保证可靠性； 应用可视化的“PLC”逻辑闭锁编辑工具进行工程组态； 就地操作闭锁：测控装置提供对断路器、刀闸、地刀等进行就地操作的闭锁功能，该功能模 块独立运行，与遥控命令无关。
2.3 完善的自检功能 遥测采集回路自检； 开出回路自检（可以检测到出口继电器的动作线圈）； AD、FLASH、EPROM 芯片自检。
2.4 完备的间隔层监控功能 监视：大屏幕彩色液晶；人性化的操作界面；显示本间隔的主接线图； 控制：可直接通过人机界面的主接线图控制开关、刀闸、档位等； 记录：包括遥信记录、事件记录、告警记录、操作记录；总计最多保存 400 条； 通信：测控装置直接上以太网，并与其他智能设备共享网络通道，全站数据共享。
FCK800使用说明书
FCK－800系列微机测控装置使用说明书1概述 (2)1.1适用范围 (2)1.2技术特点 (2)1.3功能配置 (2)2 技术指标 (3)2.1 额定数据： (3)2.2 性能指标 (3)2.3 功率消耗 (4)2.4电气性能 (4)2.5 机械性能 (5)2.6装置硬件说明 (2)3人机接口使用说明 (5)3.1 面板指示灯说明 (5)3.2 键盘与显示器 (5)3.3 主菜单 (6)3.3.1浏览菜单 (7)3.3.2 “整定”菜单 (9)3.3.3 “报告”菜单 (17)3.3.4 “传动”菜单 (19)3.3.5 “开入”菜单 (19)3.3.6 “电度”菜单 (20)3.3.7 “设置”菜单 (21)3.3.8 “版本”菜单 (24)4工程设计应用说明 (24)5 投运说明及注意事项 (25)6订货须知 (26)7附图 (26)1概述1.1适用范围FCK-800系列微机测控装置主要用于500kV及以下各种电压等级的变电站中，是变电站自动化系统的间隔测控单元。
装置按照间隔单元实现测量、记录、监视、控制等功能，分成FCK-801、FCK-802、FCK-803三种型号，能够满足各种电压等级的变电站综合自动化系统的要求。
1.2技术特点装置主要特点如下：●采用32位高性能DSP处理器、32位逻辑处理器和16位的高速AD；强弱电彻底分离，具有完善的自检功能；●采用Nucleus Plus公司的实时多任务操作系统，保证装置的实时性、可靠性和运行的稳定性，软件的升级更加方便；●大屏幕、图形化、汉化、彩色液晶。
●支持RS232、RS485、Ethernet等多种通信接口，采用国际通用标准规约（IEC60870-5-103、IEC60870-5-104），方便与不同厂家的产品互联。
1.3功能配置与硬件说明装置采用标准1/2半宽的19英寸6U机箱，整体面板、全封闭机箱。
插件采用后插拔方式，端子直接出线。
AT851 电池寿命测试仪 用户手册说明书
!常州安柏精密仪器有限公司电话：400-600-1217*************、89966117、89966227销售服务电子邮件: *****************技术支持电子邮件: ****************©2005-2013 Applent Instruments Inc.Rev.B3[AT851电池寿命测试仪] 用户手册AT851用户手册2安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏精密仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏精密仪器将不承担任何责任。
仪器接地 为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器 不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳 非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器 如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器 如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
声明：!, $, #,安柏标志和文字是常州安柏精密仪器有限公司的商标或注册商标。
有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT851在质量和计量上都是完全合格的。
厂站自动化设备标准化-测控装置标准化
系统生成； 提供设备基本信息功能，包括装置的软件版本号、校验码等； 实时监视装置内部温度、内部电源电压、光口光功率等。
-8-
主要性能指标
一、各厂家测控装置—许继
装置型号
指标名称
最大误差
电压电流测量精度
0.20%
-7-
主要功能
一、各厂家测控装置—许继
直流量采集
支持4-20mA或0-5V直流模拟量输入，也支持GOOSE协议数字直流 量输入；
支持零死区和变化死区设置功能。
运行状态监测
具备置检修状态功能； 具备自检功能，自检信息包括装置异常信号、装置电源故障信息、
网络异常等，自检信息生成记录并可通过虚遥信上送； 具备存储功能，存储信息包括SOE记录、操作记录、自检信息，装
计算相电压、线电压、零序电压、电流有效值，计算有功功率、无 功功率、功率因数、频率等电气量；
对DL/T 860.92采样值报文、时标、通信状态进行监视判别；对接收 的DL/T 860.92采样值报文丢点进行记录；
零值死区设置和变化死区可设置；支持配置带时标上送测量值功能 ；支持量测数据取代服务。
循环上送周期（s） 两三表法模式
定义
配置要求
外部PT互感器输入的一次 0.01～750 遥测值。
外部CT互感器输入的一次 1～10000 遥测值。
外部CT互感器输出的二次 遥测值。
1或5
用于设定遥测值上送门限 值，遥测变化量小于该门 限值则不触发突变上送。
0～100%
用于设定遥测不精确判别 门限值，遥测量小于这个 门槛则不精确品质位置位。
-3-
主要功能
FCK851测控装置技术说明书
目录1. 概述 (3)1.1适用范围 (3)1.2 开放性的网络功能 (3)1.3 可靠的软件运行机制 (3)1.4 高性能的硬件设计 (3)1.5 人性化的人机界面 (3)1.6 点对点的逻辑闭锁方案 (3)1.7 装置的最大容量 (4)1.8 灵活的配置方案 (4)2. 主要技术参数 (4)2.1 交流模拟量测量 (4)2.1.1 电压 (4)2.1.2 电流 (4)2.1.3 频率 (4)2.1.4 电能测量 (4)2.2 直流模拟量测量 (4)2.3 状态输入 (4)2.4 脉冲量输入 (5)2.5 控制输出触点容量 (5)2.6 网络通讯 (5)2.7 工作环境 (5)2.8 电源 (5)3. 标准与保护 (5)3.1 电气性能 (5)3.2 机械性能 (6)4. 硬件结构 (6)4.1 插件配置 (6)4.2 装置的物理特点 (6)4.3 装置的端子说明 (7)4.3.1 电源插件 (7)4.3.2 通讯插件 (8)4.3.3 开出插件 (8)4.3.4 扩展开出插件 (9)4.3.5 开入插件 (9)4.3.6 CPU插件 (10)4.3.7 直流插件 (10)4.3.8 交流插件 (11)5. 配置方案 (13)5.1 交流模拟量的配置方案 (13)5.2 开入开出量的配置选择 (13)5.3 直流模拟量的配置选择 (14)6. 控制输出 (14)6.1 逻辑闭锁功能 (14)6.2 闭锁逻辑 (14)6.3 控制出口的安全性 (15)7. 同期功能 (15)7.1 同期压板 (15)7.2 工程接线 (15)8. 维护与配置 (16)9. 定值 (16)9.1 交流模拟量测量定值 (16)9.2 直流模拟量测量定值 (16)9.3 状态量输入定值 (16)9.4 控制量输出定值 (17)10. 人机接口 (17)10.1 面板指示灯 (17)10.2 键盘与显示器 (17)10.3 主接线图 (18)10.4 主菜单 (18)附录A. 典型配置 (20)A1 典型配置一 (20)A2 典型配置二 (20)A3 典型配置一 (20)A4 典型配置四 (21)A5 工程配置补充说明 (21)附录B 通讯点表 (22)B1 应用数据单元公共地址 (22)B2 功能类型 (22)B3 特殊遥信 (22)B4遥信量信息 (23)B4.1单点遥信量 (23)B5事件代码信息表(SOE) (23)B5.1单点遥信量 (23)B5.2双点遥信量 (23)B6模拟量(遥测量)信息 (23)B7执行有载调压操作的遥控命令 (23)B8执行合/分断路器操作的遥控命令 (23)B9有载调压位置信息 (23)B10同期压板控制 (23)B11上送电度量值 (24)B12 总召唤信息 (24)1. 概述1.1适用范围FCK-850微机测控装置主要用于500kV及以下电压等级的变电站中，是变电站自动化系统的间隔测控单元。
FCK微机测控装置装置专业技术书
4装置硬件说明
FCK-820系列微机测控装置采用标准1/3宽的19in6U机箱，整体面板、全封闭机箱。插件采用后插拔方式，端子直接出线。
FCK-820系列微机测控装置由4种功能插件组成，分别是：交流变换插件、CPU插件、开入开出插件、电源插件。机箱内共有5个插件，从左至右依次为电源插件、开入开出插件、空插件、CPU插件、交流变换插件。
f)承受振动耐久能力：应符合Q/XJ20.50-2000中5.10的规定。
g)承受冲击响应能力：应符合Q/XJ20.50-2000中5.11的规定。
h)承受冲击耐久能力：应符合Q/XJ20.50-2000中5.12的规定。
i)承受碰撞能力：应符合Q/XJ20.50-2000中5.13的规定。
j)耐湿热性能：应符合Q/XJ20.50-2000中5.14的规定。
“报告”—动作报告处理。包括“查看报告”和“清除报告”。
“传动”—开出传动实验。
“开入”—查看开入量状态。
“通讯”—查看装置通讯状态及修改装置地址。
“设置”—设置装置配置参数，包括“刻度”、“开入”、“密码”、“时钟”、“电度”、“开出”、“角度”、“直流/温度”等。
“版本”—装置版本说明。
在每一级菜单中，当前被选中的菜单项的图标的背景色变成黑色，并且该菜单名下划一条粗线。按“↑”、“↓”、“→”、“←”键可以改变当前菜单选项。
5）通信单元
装置提供3路带有光电隔离的通讯接口：
接口1：用于调试开发，支持RS232，规约为专用调试规约；
接口2：用于同监控后台网络通讯，支持RS485,规约为IEC60870-5-103；
接口3：用于同监控后台网络通讯，支持RS485,规约为IEC60870-5-103。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FCK-851 系列微机测控装置技术使用说明书2006.3前言一、应用于高压、超高压变电站的测控装置必须解决以下三个技术问题：（1）高精度的测量目前大部分的测控装置只能保证在额定电流附近电流和功率的测量精度，在小电流下电流和功率的测量精度不能满足要求，不能够精确地反映一次系统的潮流状态。
（2）遥控输出的可靠性设计近几年来在变电站自动化系统运行过程中由于不明原因造成误分、误合刀闸和地刀的事故经常发生，所以应用于高压、超高压变电站的测控装置必须解决遥控输出的可靠性问题。
（3）间隔层逻辑互锁、自锁功能在高电压等级变电站，有更高的防误操作要求，除了站控级五防，还要求具备间隔层五防功能，所以必须要解决好测控装置之间实时通信和自协调问题。
二、FCK-851系列微机测控装置解决上述三个问题的方案：（1）全范围内高精度的测量技术二次TA传递的误差主要是由TA励磁电流引起的，要想在测量的全范围内都保证很高的测量精度，必须动态地补偿TA励磁电流所产生传递误差，国内首先采用动态补偿TA励磁电流所产生传递幅值和相位误差，使电流和功率在全范围内满足0.2%精度要求。
（2）可靠的遥控输出设计➢遥控输出采用双CPU的“启动＋出口”方式，防止元器件损坏造成装置误出口；➢遥控命令的执行采用“选择＋执行”的方式，防止网络数据受干扰造成装置误出口；➢完善的开出回路自检功能（可以检测到出口继电器的动作线圈），防止出口继电器的损坏造成装置误出口；➢采用双缓存区的存储方式，防止存储器损坏造成装置误出口。
（3）可靠的逻辑互锁设计➢间隔层逻辑互锁、自锁功能不依赖于站控层；➢测控装置提供两个以太网口，方便测控装置之间实现实时通讯和自协调；➢遥信数据交换：网络层UDP通信协议保证实时性，应用层通信协议保证可靠性；➢应用可视化的“PLC”逻辑闭锁编辑工具进行工程组态；➢就地操作闭锁：测控装置提供对断路器、刀闸、地刀等进行就地操作的闭锁功能，该功能模块独立运行，与遥控命令无关。
2三、本说明书分为六篇，前四篇侧重技术说明，后两篇侧重使用说明。
目录第一篇技术说明 (5)1 概述 (5)2 主要功能特点 (5)3 主要技术指标 (6)第二篇功能和原理介绍 (9)4 基本功能 (9)5 可选配的功能 (10)6 关于检修压板的说明 (13)第三篇装置硬件介绍 (14)7 结构与安装 (14)8 装置的插件介绍 (15)9 装置的后端子说明 (18)第四篇整定值说明 (21)10 整定值表 (21)第五篇装置的使用说明 (26)11 装置的前面板介绍 (26)12 人机界面介绍 (28)第六篇调试说明和运行维护 (44)13 调试说明 (44)14 运行维护 (45)附录FCK-851系列测控装置的104规约信息（版本2.0） (46)3说明书版本号：ver 1.0许继电气有限公司保留对本说明书进行修改的权利。
4第一篇技术说明1 概述FCK-851系列微机测控装置主要是为110 kV及以上变电站自动化系统开发的间隔层测控单元，同样适用于110kV以下电压等级的变电站自动化系统，另外也可以单独作为普通测控装置使用。
该系列装置具有测量、控制、监视、记录、同期、间隔层逻辑自锁互锁等功能。
2 主要功能特点2.2 高精度的测量技术➢动态补偿二次TA传递产生的幅值和相位误差；➢在测量的全范围内电流和功率都满足高精度的测量要求。
2.3 可靠的间隔层逻辑闭锁功能➢可靠的间隔层自锁功能；➢可靠的间隔层互锁功能；➢可靠的就地操作闭锁功能；➢“PLC”逻辑闭锁编辑工具；➢装置间交换逻辑互锁用遥信数据，网络层UDP通信协议保证遥信数据交换的实时性，应用层通信协议保证遥信数据交换的可靠性。
2.4 可靠的遥控开出方式➢遥控开出采用双CPU“启动+出口”的方式；➢可配置多副开出触点来控制一个遥控对象。
2.5 强大的网络通讯功能➢具有双以太网通信接口；➢具有独立GPS对时数字接口和对时脉冲接口；➢采用国际通用标准规约：IEC60870-5-104。
2.6 方便的就地操作功能➢可直接在主接线图上控制断路器、刀闸、地刀；➢可直接在主接线图上遥调变压器的档位。
52.7 完整的事件记录➢记录遥信变位信息；➢记录遥控命令信息；➢记录逻辑闭锁结果信息；➢记录告警信息；➢记录就地操作信息。
2.8 高性能的硬件设计➢采用32位高性能DSP处理器；➢采用32位逻辑处理器；➢采用16位的高速A/D；➢强弱电彻底分离；➢全屏蔽的表面贴装工艺。
2.9 可靠的软件运行机制➢采用Nucleus Plus实时多任务操作系统；➢装置的实时性、可靠性和运行的稳定性高；➢采用分层的设计方案；➢采用模块化设计方案，便于配置。
2.10 完善的自检功能➢遥测采集回路自检；➢开出回路自检（可以检测到出口继电器的动作线圈）；➢AD、FLASH、EPROM芯片自检。
2.11人性化的人机界面➢大屏幕彩色液晶：320点阵*240点阵；➢仿WINDOWS风格的操作菜单；➢显示间隔主接线图；➢用户可以通过配置工具自定义主接线图。
2.12 灵活的配置方案装置采用可配置的模块化设计方案，根据工程需求配置不同种类、不同数量的软硬件功能模块，比如：功率点个数、遥信点的数量、遥控点的数量、同期功能、档位监控、脉冲电度、逻辑闭锁功能及主接线图等。
3 主要技术指标3.1 交流测量3.1.1 电压➢输入额定电压：AC 57.7 V或100 V，50 Hz；➢精度：±0.2％；6➢功率消耗：<0.5 VA/每相。
3.1.2 电流➢输入额定电流：AC 5 A或1 A，50 Hz；➢精度：±0.2％；➢功率消耗：额定电流5 A时小于0.75 VA/每相；额定电流1A时小于0.5 VA/每相。
3.1.3 频率➢频率：40 Hz～60 Hz；➢精度：±0.01 Hz。
3.1.4 功率测量➢有功功率P、无功功率Q、视在功率S、功率因数。
➢测量精度为：±0.5％。
3.2 直流测量➢输入范围：电压源0 V～+5 V，电流源4 mA～20 mA；➢精度：±0.5％(外接温度变送器时，温度测量误差：±2 ℃)。
3.3 状态输入➢输入方式：DC 220 V、DC 110 V或DC 48 V输入，带光电隔离；➢事件顺序记录站内分辨率：≤1 ms。
3.4 电度量测量➢脉冲输入方式：DC 24 V输入，光电隔离；➢脉宽：≥10ms。
➢积分电度测量，测量精度为±0.5％。
3.5 控制输出触点容量➢直流：30 V，5 A；➢交流：220 V，5 A。
3.6 工作环境温度➢工作：－10 ℃～+50 ℃；➢储存：－25 ℃～+70 ℃。
3.7 电源➢AC：220 V；➢DC：110 V或220 V。
3.8 电气绝缘性能➢绝缘电阻：符合DL/T 630-1997 的规定；➢绝缘强度：符合DL/T 630-1997 的规定；➢耐冲击电压能力：符合DL/T 630-1997的规定。
3.9 机械性能➢振动：符合DL/T 630-1997的规定；7➢冲击和碰撞：符合DL/T 630-1997的规定。
3.10 电磁兼容性➢抗高频干扰能力：按GB/T 13729 - 2002的3.7.1规定的严酷等级为Ⅳ级的高频干扰试验；➢抗电快速瞬变干扰能力：能承受GB/T 17626.4 - 1998中规定的严酷等级为Ⅳ级的快速瞬变干扰试验；➢抗浪涌干扰能力：能承受GB/T 13729 - 2002规定的严酷等级为Ⅲ级的浪涌干扰试验；➢抗静电放电干扰能力：能承受GB/T 13729–2002的3.7.4规定的严酷等级为Ⅲ级的静电放电干扰试验；➢抗工频磁场干扰能力：能承受GB/T 13729 -2002的3.7.5规定的严酷等级为Ⅳ级的工频磁场抗扰度试验；➢抗阻尼振荡磁场干扰能力：能承受GB/T 17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验；➢抗辐射电磁场骚扰能力：能承受GB/T 15153.1－1998中表15的规定的严酷等级为Ⅲ级的辐射电磁场骚扰试验。
8第二篇功能和原理介绍4 基本功能4.1遥测FCK-851/1、/3支持12路交流输入，FCK-851/2支持24路交流输入。
通过对二次TA传递产生的幅值和相位误差的机理分析，国内首先采用动态补偿二次TA传递产生的幅值和相位误差的技术，使电流和功率在小负荷情况下满足高精度的测量要求。
交流采样频率为1600Hz。
4.2遥信遥信处理分为单点遥信和双点遥信，装置每隔约0.3 ms扫描一次开入状态，通过消抖时间处理确认遥信的状态。
对于重要的断路器或刀闸用它的跳位状态和合位状态组成一个双点遥信来表示它的状态，两路开入组成的双点遥信有四种状态：00、01、10、11，其中01、10对应双点遥信的合、分状态，00、11是无效状态，这四种状态符合IEC60870-5-104规约中的定义。
对双点遥信的消抖处理也就是对上述四种状态的消抖处理，其消抖示意图见4－1。
01正常变位01扰动无效状态图4-1 双点遥信的消抖判断示意图（图中t为消抖时间）如图所示，“正常变位”的图例体现了从合位状态经过一个短暂的过渡状态进入稳定的分位状态的过程；“扰动”的图例体现了消抖功能对扰动的屏蔽作用；“无效状态”的图例是当双点遥信组合中某一个开入出现异常时发生的情况，此时装置会向监控后台发出异常信息的提示。
4.3遥控4.3.1 控制输出的四个特点➢提供逻辑闭锁编辑功能供选配，完成间隔层逻辑闭锁的编辑；➢实时收集站内相关信息，保证逻辑闭锁的实时性；➢遥控出口采取“启动+出口”的方式；➢提供独立的接点作为控制出口的电源闭锁，保证出口的可靠性。
4.3.2 控制出口的安全性为了保证控制出口的安全性，FCK-851/1、/2系列装置除了提供具有公共端的合闸分闸触点外，还提供独立的触点控制遥控开出的电源，确保装置异常时，遥控开出的可靠性。
其原理如图4-2所示：910错误！不能通过编辑域代码创建对象。
图4-2 控制出口安全性原理图4.4遥调装置具有变压器的档位采集和控制功能，档位输入形式采用BCD 码，如果变压器的档位为十进制码，需要加装BCD 码制转换器。
另外，装置具有滑档闭锁功能。
4.5电度量采集功能提供积分电度或脉冲电度量（最多6路）的采集计算功能。
4.6 事件记录最多记录26条，保存在掉电不丢失记忆芯片中。
4.7 GPS 对时硬件对时和软件对时方式可选； 软件对时采用B 码； 对时精度：≤1 ms 。
4.8装置自诊断具有完善的自检功能，当硬件出现异常时会发出告警信号并根据严重程度决定是否闭锁出口，根据告警信息可快速定位装置硬件的故障位置，方便更换备用件快速排除故障。
