《质检员识图培训机械制图基础培训快速识图》PPT课件
为对称图形的形体。
图3-6 半剖视图
优点：既可表达外部形状，又可看清内部的孔、槽结构。
3.局部剖视图
用剖切平面局部地剖 开机械零件所得的剖视图， 称为局部剖视图。
优点：局部剖视图 不需满足任何条件，可 根据需要任意剖切。
图6-15 局部剖视图⑴
4平面剖切
(1)一般平面 剖
(a)
图6-18 单一剖切面剖切⑵
基轴制优先、常用配合
• 根据机械工业产品生产使用的需要，考虑 定值刀具、量具规格的统一，国家标准规 定了优先选用、常用和一般用途的孔、轴 公差带
• 国标中还规定了孔、轴公差带中组合成基 孔制常用配合59种，优先配合13种，基轴 制常用配合47种，优先配合13种，应尽量 选用优先配合和常用配合
19
练习
回首页
配合 定义：基本尺寸相同的孔与轴装配在一块儿，其公差带之间 的关系叫做配合。根据配合性质的松紧程度不同，分为间隙配 合、过盈配合以及过渡配合。 1 、间隙配合：装配后有间隙，轴可在孔中自由转动。
回本节 回首页
配合 2 过盈配合：装配后有过盈，轴不可在孔中自由转动
回本节 回首页
优先常用配合 基孔制优先、常用配合 3 过渡配合
为了保证滚柱质量，除了注出直径尺 寸公差，还需注出轴线形状公差
P 202 一般零件形状位置公差，由尺寸公差、加工机床的精度保证
第三节 形状和位置公差
P 202
1.形状和位置公差的概念
形位公差 各项目的符号
线轮廓度：零件宽度方向任一横截面上实际线的轮廓形状所允许的变动量… 面轮廓度：实际表面的轮廓形状，所允许的…
圆跳动：实际要素绕基准线回转一周，所允许的最大跳动量 全跳动：实际要素绕基准线连续回转一周，所允许的最大跳动量
图3-6 半剖视图
优点：既可表达外部形状，又可看清内部的孔、槽结构。
3.局部剖视图
用剖切平面局部地剖 开机械零件所得的剖视图， 称为局部剖视图。
优点：局部剖视图 不需满足任何条件，可 根据需要任意剖切。
图6-15 局部剖视图⑴
4平面剖切
(1)一般平面 剖
(a)
图6-18 单一剖切面剖切⑵
基轴制优先、常用配合
• 根据机械工业产品生产使用的需要，考虑 定值刀具、量具规格的统一，国家标准规 定了优先选用、常用和一般用途的孔、轴 公差带
• 国标中还规定了孔、轴公差带中组合成基 孔制常用配合59种，优先配合13种，基轴 制常用配合47种，优先配合13种，应尽量 选用优先配合和常用配合
19
练习
回首页
配合 定义：基本尺寸相同的孔与轴装配在一块儿，其公差带之间 的关系叫做配合。根据配合性质的松紧程度不同，分为间隙配 合、过盈配合以及过渡配合。 1 、间隙配合：装配后有间隙，轴可在孔中自由转动。
回本节 回首页
配合 2 过盈配合：装配后有过盈，轴不可在孔中自由转动
回本节 回首页
优先常用配合 基孔制优先、常用配合 3 过渡配合
为了保证滚柱质量，除了注出直径尺 寸公差，还需注出轴线形状公差
P 202 一般零件形状位置公差，由尺寸公差、加工机床的精度保证
第三节 形状和位置公差
P 202
1.形状和位置公差的概念
形位公差 各项目的符号
线轮廓度：零件宽度方向任一横截面上实际线的轮廓形状所允许的变动量… 面轮廓度：实际表面的轮廓形状，所允许的…
圆跳动：实际要素绕基准线回转一周，所允许的最大跳动量 全跳动：实际要素绕基准线连续回转一周，所允许的最大跳动量
《机械制图标准化图框标题栏等》PPT课件讲义
要求。
三、标题栏
2、标题栏的内容：
❖ 标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号
区组成，我们规定采用CAXA附带的GB Standard格式；
3、标题栏的填写：
①标题栏中的字体，除签名以外，其他栏目的字体均应符 合GB/T14691—1993《技术制图 字体》的规定。 ②各责任人签名时应随手签写，清晰可读即可，但不要用 仿宋字签名。 ③标题栏中的年月日应按照GB/T 7408的规定格式填写： 规定为“年”四位，“月”、“日”两位，之间不用分隔 符， 例：20090923；
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 QB- 轻工业行
业 QC- 汽车行业
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
D
设计
标准化
阶段标记 重量 比例
审工 核艺
批准
1:1 共 张第 张
1
2
3
4
5
6
二、图纸幅面和格式
4、比例的标注及选用：
比例的选择一般应与图幅的选择同时考虑。选用时通常应考虑 以下方面的因素： ①应以能充分而清晰地表达机件的结构形状，又能合理利用图 纸幅面为基本原则。 ②在满足上述基本原则的前提下，所选用的比例应该有利于采 用较小基本幅面的图纸。 ③在表达清晰、能合理利用图纸幅面的前提下，应该具体地根 据机件的尺寸大小和结构复杂程度选择比例。若条件允许，可 优先选用原值比例1：1。 ④比例和幅面的选择应考虑图样的应用场合，例如，绘制机械 加工工艺规程中的工序简图时，一般选用比值较小的比例。
三、标题栏
2、标题栏的内容：
❖ 标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号
区组成，我们规定采用CAXA附带的GB Standard格式；
3、标题栏的填写：
①标题栏中的字体，除签名以外，其他栏目的字体均应符 合GB/T14691—1993《技术制图 字体》的规定。 ②各责任人签名时应随手签写，清晰可读即可，但不要用 仿宋字签名。 ③标题栏中的年月日应按照GB/T 7408的规定格式填写： 规定为“年”四位，“月”、“日”两位，之间不用分隔 符， 例：20090923；
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 QB- 轻工业行
业 QC- 汽车行业
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
D
设计
标准化
阶段标记 重量 比例
审工 核艺
批准
1:1 共 张第 张
1
2
3
4
5
6
二、图纸幅面和格式
4、比例的标注及选用：
比例的选择一般应与图幅的选择同时考虑。选用时通常应考虑 以下方面的因素： ①应以能充分而清晰地表达机件的结构形状，又能合理利用图 纸幅面为基本原则。 ②在满足上述基本原则的前提下，所选用的比例应该有利于采 用较小基本幅面的图纸。 ③在表达清晰、能合理利用图纸幅面的前提下，应该具体地根 据机件的尺寸大小和结构复杂程度选择比例。若条件允许，可 优先选用原值比例1：1。 ④比例和幅面的选择应考虑图样的应用场合，例如，绘制机械 加工工艺规程中的工序简图时，一般选用比值较小的比例。
机械制图-零件图ppt
*
7.3.3 叉架类零件
*
叉架类零件分析
*
结构特点
此类零件由铸造或模锻制成毛坯，经机械加工而成。结构大都比较复杂，一般分为工作部分、支承部分和连接部分。其上常有凸台、凹坑、销孔、螺纹孔、和成型孔等结构。
表达方法
1.零件一般水平放置，选择零件形状特征明显的方向作为主视图。 2.除主视图外，一般还需1～2个基本视图将零件的主要结构表达清楚。 3. 常用局部视图、局部剖表达零件上的凹坑、凸台等。筋板、杆体常用断面图表示。用斜视图表示零件上的倾斜结构。
主视图的摆放位置--
*
加工位置原则
符合加工位置原则`
加工位置
主视图的位置尽可能与零件在机床上加工时所处的位置一致，方便工人加工时看图。
加工轴
工件旋转
车床
车刀移动
3.其它视图的选择
*
一个零件，主视图确定后，还需要多少其他视图才能表达清楚呢
问 题
根据具 体情况 具体分 析
在充分表达零件结构形状的前提下，尽可能使零件的视图数目为最少。应使每一个视图都有其表达的重点内容，具有独立存在的意义。优先选用基本视图。
端盖
齿轮
键
轴套
滚动轴承
端盖
轴
轴系分解图
⑵ 选择主视图
*
⑶ 选择其它视图
用断面图表达键槽结构。 必要时，加局部放大图。
加工位置 轴线水平放置。
A
投射方向 如图所示
套零件
*
表达键槽形状
表达键槽深度
表达开口槽情况
主要表达内部结构情况
7.3.2.轮盘类零件
*
结构特点

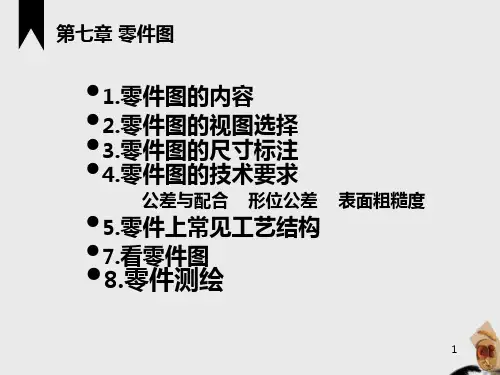

第七章 零件图
*
1.零件图的内容
《机械制图：装配图》PPT课件_OK
阀杆
压盖
填料
填料
阀体
阀体
（a）
41
（b）
§8—6 部件测绘和装配图画法
一、部件测绘 部件测绘可按下述步骤进行。 1．对部件全面了解和分析 2．拆卸部件 3． 画装配示意图 4． 画零件草图
42
二、装配图的画法 (一)拟定表达方案
表达方案包括选择主视图、确定视 图数量和表达方法：
1．选择主视图 2．确定其他表达方法和视图数量
部件相连接时所需要的尺寸，就是安装尺寸。 五、其他重要尺寸
它是在设计中经过计算确定或选定的尺寸， 但又未包括在上述四种尺寸之中。这种尺寸在 拆画零件图时，不能改变。
13
§8—4 装配图的零、部件序号及明细栏
装配图上对每个零件或部件都必须编 注序号或代号， 并填写明细栏，以便统 计零件数量，进行生产的准备工作。 同 时， 在看装配图时， 也是根据序号查阅 明细栏，以了解零件的名称、材料和数量 等，有利于看图和图样管理。
18
序号 名
称 数量 材
料附
注
制图 王 光 明 84.10.1 校核 向 中 84.10.4
（部 件 名 称）
1 ：1 共1张 第1张
（校名、 班号）
Hale Waihona Puke （图号）19
序 号
代
号
名
称
数 量
材
料
单位 总计
备注
重量
（标题栏）
20
§8—5 装配结构
一、接触面与配合面的结构
1．两零件的接触面，在同一方向上只能 有一对平面接触，这样，既保证了零件接触良 好，又降低了加工要求。若要求两对平行平面 同时接触，会造成加工困难，实际上也达不到， 在使用上也没有必要。
机械制图三视图PPT课件
作用
能够真实反映物体长、宽、高尺 寸的正投影工程图，是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法，物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法，又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看，与水平面平行。
投影规律
正投影法，物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度，避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度，以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸，包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时，应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置，了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点，确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示
能够真实反映物体长、宽、高尺 寸的正投影工程图，是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法，物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法，又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看，与水平面平行。
投影规律
正投影法，物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度，避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度，以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸，包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时，应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置，了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点，确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示
机械制图基础知识培训课件PPT(39张)
（1）重要尺寸，如总体的长、 宽、高尺寸，孔的中心位置等应直 接注出，而不应由其他尺寸计算求 得。
（2）不能注成封闭尺寸链，应 选择允许误差最大处作开环，如图 2-9所示。
图2-9 允许误差最大处作开环
（3）对称结构应将对称中心线两 边的结构合起来标注，不可只标注一 边，如图2-10所示。
（4）尽量避免在虚线处标注尺寸 （不清晰，易误解）。
（2）同一图样中，同类图线的宽 度应一致。虚线、点划线及双点划线 的线段长度和间隔应各自大致相等。
（3）两条平行线（包括剖面线） 之间的距离应不小于粗实线的两倍宽 度，其最小距离不得小于0.7mm。
（4）绘制相交中心线时，应以 长划相交，点划线起始与终了应 为长划。一般中心线应超出轮廓 线3～5mm为宜。

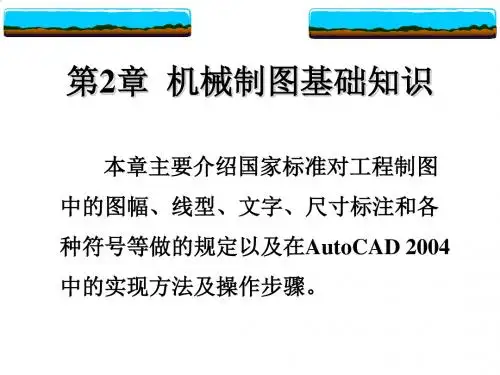

第2章 机械制图基础知识
本章主要介绍国家标准对工程制图 中的图幅、线型、文字、尺寸标注和各 种符号等做的规定以及在AutoCAD 2004 中的实现方法及操作步骤。
2.1 图纸幅面及标题栏 2.2 比例、字体及图线 2.3 尺寸标注样式 2.4 基准符号、粗糙度和
形位公差标注规定
2.1 图纸幅面及标题栏
2.1.1 国标规定
1．图纸幅面尺寸 2．图框格式 3．标题栏的方位
2.1.2 设置及调用方法
1．图纸幅面及标题栏的设置
（1）按照如图2-1和图2-2所示的图框格 式、表2-1所列的图纸幅面尺寸，利用绘图 工具完成图纸内、外框的绘制。
（2）按照如图2-3所示的标题栏的格 式，完成标题栏的绘制，并将其创建成块。
3．图线
国家标准《技术制图》图线 （GB/T17450—1998）规定了工程图样 中各种图线的名称、型式及其画法。常 用图线的名称、型式、宽度以及在图样 上的应用见表2-3和图2-5。
（2）不能注成封闭尺寸链，应 选择允许误差最大处作开环，如图 2-9所示。
图2-9 允许误差最大处作开环
（3）对称结构应将对称中心线两 边的结构合起来标注，不可只标注一 边，如图2-10所示。
（4）尽量避免在虚线处标注尺寸 （不清晰，易误解）。
（2）同一图样中，同类图线的宽 度应一致。虚线、点划线及双点划线 的线段长度和间隔应各自大致相等。
（3）两条平行线（包括剖面线） 之间的距离应不小于粗实线的两倍宽 度，其最小距离不得小于0.7mm。
（4）绘制相交中心线时，应以 长划相交，点划线起始与终了应 为长划。一般中心线应超出轮廓 线3～5mm为宜。
第2章 机械制图基础知识
本章主要介绍国家标准对工程制图 中的图幅、线型、文字、尺寸标注和各 种符号等做的规定以及在AutoCAD 2004 中的实现方法及操作步骤。
2.1 图纸幅面及标题栏 2.2 比例、字体及图线 2.3 尺寸标注样式 2.4 基准符号、粗糙度和
形位公差标注规定
2.1 图纸幅面及标题栏
2.1.1 国标规定
1．图纸幅面尺寸 2．图框格式 3．标题栏的方位
2.1.2 设置及调用方法
1．图纸幅面及标题栏的设置
（1）按照如图2-1和图2-2所示的图框格 式、表2-1所列的图纸幅面尺寸，利用绘图 工具完成图纸内、外框的绘制。
（2）按照如图2-3所示的标题栏的格 式，完成标题栏的绘制，并将其创建成块。
3．图线
国家标准《技术制图》图线 （GB/T17450—1998）规定了工程图样 中各种图线的名称、型式及其画法。常 用图线的名称、型式、宽度以及在图样 上的应用见表2-3和图2-5。
清华大学机械制图全部PPT课件115章
3
1.1.3 内容
1.图示法 在平面上表示几何元素和形体的各种方法
2.图解法 利用在平面上解决空间几何问题的各种方法
3.制图基础 正确的制图方法和相关国家标准
4.机械制图 零件图、装配图的绘制和读图方法
《机械制图》
第1章 绪论
4
1.1.4 学习方法
1. 空间想象及空间思维与投影分析及绘图过 程紧密结合。
2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
32
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
33
1.学习投影法的基本理论，这是本课程的理论基础。 2.培养以图形为基础的形象思维能力。 3.培养和发展空间构思能力、分析能力和表达能力。 4.培养空间几何问题的图解能力和将科学技术问题抽象为几
何问题的初步能力。 5.培养阅读和绘制机械设计图样的基本能力。 6.对计算机绘图有初步了解。
《机械制图》
第1章 绪论
方法2 利用外切菱形画椭圆
步骤3 作椭圆与 矩形相切
步骤1 画椭圆的共轭直 径、并在其上目测确定 至椭圆中心等距的点
步骤2 过各点作 椭圆的外切菱形
步骤3 画钝角边 的内切圆弧
机械制图第8章盘盖类零件ppt课件
主要是径向尺寸和轴向尺寸
❖ 径向尺寸的主要基准一般为轴 线
❖ 轴向尺寸的主要基准一般是经 过加工并有较大面积的接触端面
1.透盖的尺寸标注
❖ （1）尺寸基准
从左视图看，零件 在高、宽方向上为 对称图形，零件在 高、宽方向尺寸基 准设在其对称中心 线上
同时也是工艺基准
主视图上零件在长 度方向的基准设在 右端面上
知识目标
❖ ◎了解盘盖类零件的结构特点和工艺要求 ❖ ◎掌握常见盘盖类零件的表达方法 ❖ ◎掌握盘盖类尺寸标注及技术要求的标注方法
技能目标
❖ ◎学会常见盘盖类零件的识读方法 ❖ ◎学会绘制常见盘盖类零件图
8.1 盘盖类零件的结构分析
❖ 盘盖类零件一般是指法兰盘、端盖 、透盖等 零件
❖ 这类零件在机器中主要起支撑、轴向定位及 密封作用
铸造圆角、倒角
退刀槽和砂轮越程槽
凸台、沉孔或锪平面
8.2 盘盖类零件的表达方法
❖ 按其形体特征和加工位置选择主视图，轴线 水平放置
❖ 盘盖类零件一般采用主视图、左视图（或右 视图）两个视图来表达其形状
主视图表达机件沿轴向的结构特点 左视图（或右视图）则表达径向的外形轮廓和盘、
盖上的孔的分布情况
（1）尺寸基准 ❖ 法兰盘零件图
从左视图看，零件 在高、宽方向上为 对称图形
❖ 高、宽方向尺寸基 准设在其高、宽方 向对称中心线上
❖ 从主视图看，零件 在长度方向的基准 设在圆盘的左端面
同时也是工艺基准
（2）定位尺寸
❖ 左视图， Φ85、Φ114 主视图，
右端18.5、 12、3 都属于定位 尺寸
❖3.其它技术要求
❖在零件视图上，有些不能或不便直 接注出的技术要求如：热处理、刷 漆等要求，可以用文字加以的说明。
❖ 径向尺寸的主要基准一般为轴 线
❖ 轴向尺寸的主要基准一般是经 过加工并有较大面积的接触端面
1.透盖的尺寸标注
❖ （1）尺寸基准
从左视图看，零件 在高、宽方向上为 对称图形，零件在 高、宽方向尺寸基 准设在其对称中心 线上
同时也是工艺基准
主视图上零件在长 度方向的基准设在 右端面上
知识目标
❖ ◎了解盘盖类零件的结构特点和工艺要求 ❖ ◎掌握常见盘盖类零件的表达方法 ❖ ◎掌握盘盖类尺寸标注及技术要求的标注方法
技能目标
❖ ◎学会常见盘盖类零件的识读方法 ❖ ◎学会绘制常见盘盖类零件图
8.1 盘盖类零件的结构分析
❖ 盘盖类零件一般是指法兰盘、端盖 、透盖等 零件
❖ 这类零件在机器中主要起支撑、轴向定位及 密封作用
铸造圆角、倒角
退刀槽和砂轮越程槽
凸台、沉孔或锪平面
8.2 盘盖类零件的表达方法
❖ 按其形体特征和加工位置选择主视图，轴线 水平放置
❖ 盘盖类零件一般采用主视图、左视图（或右 视图）两个视图来表达其形状
主视图表达机件沿轴向的结构特点 左视图（或右视图）则表达径向的外形轮廓和盘、
盖上的孔的分布情况
（1）尺寸基准 ❖ 法兰盘零件图
从左视图看，零件 在高、宽方向上为 对称图形
❖ 高、宽方向尺寸基 准设在其高、宽方 向对称中心线上
❖ 从主视图看，零件 在长度方向的基准 设在圆盘的左端面
同时也是工艺基准
（2）定位尺寸
❖ 左视图， Φ85、Φ114 主视图，
右端18.5、 12、3 都属于定位 尺寸
❖3.其它技术要求
❖在零件视图上，有些不能或不便直 接注出的技术要求如：热处理、刷 漆等要求，可以用文字加以的说明。
