泥浆护壁回转钻孔灌注桩工程技术交底
泥浆护壁钻孔灌注桩施工技术交底
泥浆护壁钻孔灌注桩施工技术交底一、工艺流程：钻孔机就位——钻孔——注泥浆——下套管——继续钻孔——排渣——清孔——射水清底——插入混凝土导管——浇筑混凝土——拔出导管——插桩顶钢筋。
二、操作工艺：1.钻孔机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，或机管上作出控制的标尺，以便在施工中进行观测、记录。
2.钻孔及注泥浆调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)钻孔，孔内注入事先调制好的泥浆，然后继续进钻。
3.下套管(护筒)3.1、钻孔深度达到5m左右时，提钻下套管。
3.2、套管内径要大于钻头1OOmm。
3.3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
3.4、套管埋设深度：在粘性土中不小于1m，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下1m以上。
4.继续钻孔防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度。
在施工过程中经常测定泥浆相对密度。
5.孔底清理及排渣5.1、在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。
排渣泥浆的相对密一度控制在1.1～1.2。
5.2、在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在 1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。
6.吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。
7.射水清底在钢筋笼内插入混凝土导管(管内有射水装置)，通过软管与高压泵连接，开动泵水即射出。
射水后孔底的沉渣即悬浮于泥浆之中。
8.浇筑混凝土停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
9.拔出导管混凝土浇筑到桩顶时，要及时拔出导管。
技术交底记录-泥浆护壁回转钻孔灌注桩
成孔方法
桩径允许偏差（mm）
垂直度允许偏差（mm）
桩位允许偏差值（mm）
1～3根单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
泥浆护壁钻孔桩
D≤1000mm
±50
＜1
D/6，且不大于100
D/4，且不大于150
D＞1000mm
±50
100+0.01H
150+0.01H
（一十二）冬、雨期施工
1、不宜在冬期进行。
2、雨天施工现场必须有排水措施，严防地面雨水流人桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况。
五、成品保护
1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确定其位置，防止上浮。
2、灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并要检查每根桩的纵横位置偏差。
5、清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定。
6、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施。
7、混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
（四）下套管(护筒)
1、钻孔深度达到5m左右时，提钻下套管。
2、套管内径应大于钻头100mm。
3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
4、套管埋设深度：在粘性土中不小于lm，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下lm以上。
技术交底资料基础工程泥浆护臂回转钻孔灌注桩
有良好的和易性，在规定的浇筑期间内，坍落度应为16～22cm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为14～16cm。
水泥用量一般为350～400kg/m3。
砂率一般为45%～50%。
3.9拔出导管：混凝土浇筑到桩顶时，应及时拔出导管。但混凝土的上顶标高一定要符合设计要求。
4.2允许偏差项目，见表2-6。
泥浆护壁回转钻孔灌注桩允许偏差表2-6
项次
项目
允许偏差(mm)
检验方法
1
钢筋笼主筋间距
±10
尺量检查
2
钢筋笼箍筋间距
±20
尺量检查
3
钢筋笼直径
±10
尺量检查
4
钢筋笼长度
±100
尺量检查
1～2根桩
垂直于桩基中心线
单排桩
d/6且不大于200
拉线和尺量检查
5
桩的位置偏差
群桩基础的边桩
2.2.6正式施工前应做成孔试验，数量不少于两根。
3操作工艺
3.1工艺流程：
钻孔机就位
→
钻孔
→
注泥浆
→
下套管
→
继续钻孔
→
排渣
→
清孔
→
吊放钢筋笼
→
射水清底
→
插入混凝土导管
→
浇筑混凝土
→
拔出导管
→
插桩顶钢筋
3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
2.1.3石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
2.1.4水：应用自来水或不含有害物质的洁净水。
房建项目泥浆灌注桩施工技术交底(图文并茂)

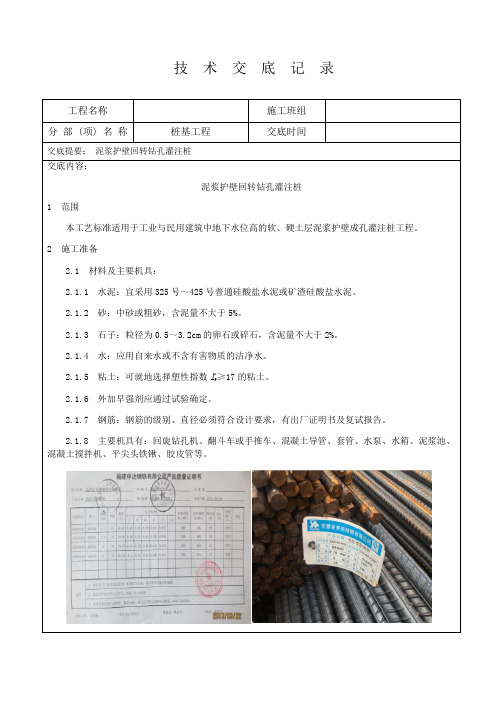

技术交底记录交底内容：泥浆护壁回转钻孔灌注桩1 范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。
2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
2.1.4 水：应用自来水或不含有害物质的洁净水。
2.1.5 粘土：可就地选择塑性指数I P≥17的粘土。
2.1.6 外加早强剂应通过试验确定。
2.1.7 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
2.1.8 主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3 制作好钢筋笼。
2.2.4 根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。
2.2.5 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
2.2.6 正式施工前应做成孔试验，数量不少于两根。
3 操作工艺3.1 工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3.3 钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。
3.4 护筒：钻孔深度到5m左右时，提钻下套管。
护筒3.4.1 套管内径应大于钻头100mm。
泥浆护壁机械成孔灌注桩工程的施工安全技术交底
泥浆护壁机械成孔灌注桩工程施工安全技术交底
披露内容：
1.进入施工现场人员应戴好安全帽，施工作业人员应穿戴必要的
劳动防护用品。
2.在施工全过程中，严格执行相关机械的安全操作规程，由专人
操作并加强机械维修保养，经安全部门检验认可，领证后方可投入使用。
3.电气设备的电源，应按有关规定架设安装；电气设备必须良好
接地并接零，接地电阻不大于4Ω，并装有可靠的触电保护装置。
4.注意现场文明施工，及时填塞未使用的泥浆沟；对正在使用的
泥浆地沟（管）加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。
各个排污通道必须有标志，夜间有照明设备，以防踩入泥浆，跌伤行人。
5.机底枕木要填实，确保机械在施工期间不会倾斜、不倾倒。
6.护筒周围不得站人，防止不慎跌入孔中。
7.吊车作业时，在吊臂转动范围内，任何人不得行走或进行其他
操作。
8.湿钻孔机械钻进岩石时，或钻进地下障碍物时，要注意机械的
震动和颠覆，如有必要，在继续施工之前，停止机器并找出原因。
9.拆除导管的人员必须戴头盔，并注意防止扳手、螺丝等往下掉落。
拆卸导管时，其上空不得进行其他作业。
10.导管提升后，继续浇筑混凝土之前，必须检查其是否垫稳或挂牢。
11.钻孔时，孔口加盖板，防止工具掉入孔内。
补充工作说明：。
泥浆护壁回转钻孔灌注桩技术交底2.pdf
技术交底记录工程名称施工单位交底部位工序名称交底提要：交底内容：泥浆护壁回转钻孔灌注桩依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑地基基础工程施工质量验收规范》 GB50202-2002《建筑桩基技术规范》JGJ94-941 范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。
2施工准备2.1作业条件2.1.1地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。
2.2.3制作好钢筋笼。
2.2.4根据放出的轴线及桩位点，抄上水平标高木橛，并经过签字。
2.2.5选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
2.2.6正式施工前要做成孔试验，数量不少于2根。
2.2材质要求2.2.1水泥：根据设计要求确定水泥品种、强度等级。
2.2.2砂：中砂或粗砂，含泥量不大于5％。
2.2.3石子：粒径为O．5～3．2cm的卵石或碎石，含泥量不大于2％。
2.2.4水：使用自来水或不含有害物质的洁净水。
2.2.5粘土：可就地选择塑性指数工p≥17的粘土。
．2.2.6外加剂、早强剂通过试验确定。
2.2.7钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
2.2工器具主要工器具：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管。
按长软轴的插入式振捣棒、线坠等。
3操作工艺3.1工艺流程钻孔机就位——钻孔——注泥浆——下套管——继续钻孔——排渣——清孔——射水清底——插入混凝土导管——浇筑混凝土——拔出导管——插桩顶钢筋。
3.2泥浆的制备和处理技术交底记录工程名称施工单位交底部位工序名称交底提要：交底内容：3.2.1除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。
拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。
泥浆护壁旋挖钻孔灌注桩施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
泥浆护壁钻孔灌注桩施工技术交底样本
泥浆护壁钻孔灌注桩施工技术交底一、施工准备(一) 作业条件1.施工前由现场施工员及分包单位现场负责人详细勘察现场的场容场貌和周边环境特点, 综合考虑这些因素对测量控制的影响, 优化设计测量线路和控制网的布设。
2.施工场地已进行平整便于机械施工。
3.桩基分包单位与现场技术组详细审阅总平面图、桩基础施工图, 确保桩位置、轴线位置, 以便施工能够顺利进行。
4.根据规划部门提供的坐标控制点和水准点, 布设测量控制网, 视现场情况制定详细可行的测量方案, 由各施工负责人专门负责桩心定位及轴线、桩顶标高的测设, 保证桩基坐标及高程准确无误, 满足设计要求。
( 二) 材料要求1.混凝土采用甘肃七建构件公司商品混凝土。
2.粘土: 选择塑性指数1p≥17的粘土。
3.外加早强剂试验确定。
4.钢筋: 钢筋的品种、级别或规格必须符合设计要求, 有产品合格证、出厂检验报告和进场复验报告。
部分钢筋已到场, 施工班组开始加工钢筋, HRB400级钢筋采用E5003型焊条对主筋进行施焊, 钢筋断料及制作过程中未经允许不得随意进行钢筋代换,若发现将停止其班组施工作业。
( 三) 施工机具回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插入式振捣棒、线坠等。
二、质量要求( 一) 混凝土灌注钢筋笼质量极、检验标准质量要求符合《建筑地基基础工程施工质量验收规范》( GB5 0202- ) 的规定。
表1-13( 二) 混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。
桩顶标高高出0.5m。
表1-14 灌注桩的平面位置和垂直度的允许偏差三、工艺流程钻孔机就位--钻孔--注泥浆--下套管--继续钻孔--排渣--清孔--吊放钢筋笼--二次清孔--浇筑混凝土--拨出导管--插桩顶钢筋。
四、操作工艺( 一) 泥浆的制备和处理1.除有自行造浆的土层外, 泥浆制备要选用塑性粘土或膨润土。
拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。
泥浆护壁冲(钻)孔灌注桩技术交底
泥浆护壁冲（钻）孔灌注桩技术交底一、范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。
二、施工准备1、材料及主要机具：（1）水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
（2）砂：中砂或粗砂，含泥量不大于5%。
（3）石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
（4）水：应用自来水或不含有害物质的洁净水。
（5）粘土：可就地选择塑性指数IP≥17的粘土。
（6）外加早强剂应通过试验确定。
（7）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
（8）主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.2 作业条件：（1）地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
（2）场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
（2）制作好钢筋笼。
（4）根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。
（5）要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
（6）正式施工前应做成孔试验，数量不少于两根。
三、操作工艺1、工艺流程。
2、钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3、钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。
4、厂套管（护筒）：钻孔深度到5m左右时，提钻下套管。
（1）套管内径应大于钻头100mm。
（2）套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
（3）套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
成孔方法
桩径允许偏差<mm）
垂直度允许偏差<mm）
桩位允许偏差值<mm）
1～3根单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
二、质量要求
（一）混凝土灌注桩钢筋笼质量检验标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002>的规定。
项
序
检查工程
允许偏差或允许值<mm）
主控工程
1
主筋间距
±10
2
多节桩锚固钢筋位置
100
一般工程
1
钢筋材质检验
设计要求
2
箍筋间距
±20
3
直径
±10
（二）混凝土灌注桩的桩位偏差
3、水下混凝土面平均上升速度不小于0.25m3/h。浇筑前，导管中要设置球、塞等物隔水，浇筑时，导管插入混凝土的深度不小于lm。
4、施工中要经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。泥浆粘度18～22，含砂率不大于4%～8%，胶体率不小于90%。
5、清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定。
1
泥浆护壁钻孔桩
D≤1000mm
±50
＜1
D/6，且不大于100
D/4，且不大于150
D＞1000mm
±50
100+0.01H
150+0.01H
2
套管成孔灌注桩
D≤500mm
-20
＜1
70
150
D＞500mm
100
150
3
干成孔灌注桩
-20
＜1
70
150
4
人工挖孔桩
混凝土护壁
+50
＜0.5
50
150
2、场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。
3、制作好钢筋笼。
4、根据放出的轴线及桩位点，抄上水平标高木橛，井经过验收签字。
5、选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。
6、正式施工前要做成孔实验，数量不少于2根。
（二）材料要求
1、水泥：根据设计要求确定水泥品种、强度等级。
2、砂：中砂或粗砂，含泥量不大于5%。
泥浆护壁回转钻孔灌注桩工程技术交底
部门：xxx
时间：xxx
制作人：xxx
整理范文，仅供参考，可下载自行修改
泥浆护壁回转钻孔灌注桩分项工程质量技术交底卡
GD2301003
施工单位
工程名称
分部工程
交底部位
日期
年月日
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容

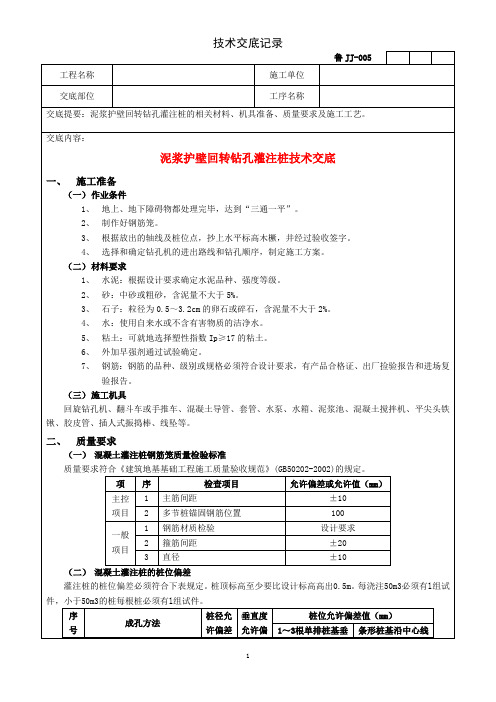

一、施工准备
（一）作业条件
1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。
四、操作工艺
（一）泥浆的制备和处理
1、除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。
2、泥浆护壁要符合下列规定
（1）施工期间护筒内的泥浆面要高出地下水位1.0m以上，在受水位涨落影响时，泥浆面要高出最高水位1.5m以上。
（2）在清孔过程中，要不断置换泥浆，直至浇筑混凝±。
（八）浇筑混凝土
停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
1、水下浇筑混凝土要连续施工，导管底端埋入混凝土的深度为0.8～1.3m，导管的第一节底管长度≥4m。
2、混凝土的配制
（1）配合比经实验室试配确定，试配强度比设计强度提高10%～15%；
（5；含砂率≤8%；粘度28s。
（4）在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。
3、废弃的泥浆、渣要按环境保护的有关规定处理。
（二）钻孔机就位
钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
钢套管护壁
+50
＜1
100
200
注：
1.桩径允许偏差的负值是指个别断面。
2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。
3.H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。
（三）混凝土灌注桩质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002>的规定。
（一十）插桩顶锅筋
桩顶上的插筋一定要保持垂直插入，有足够锚固长度和保护层，防止插偏和插斜。
（一十一）试块留置
同一配合比的试块，每班不得少于1组。每根灌注桩不得少于l组。
（一十二）冬、雨期施工
1、不宜在冬期进行。
2、雨天施工现场必须有排水措施，严防地面雨水流人桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况。
2、在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。
3、吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。
（七）射水清底
在钢筋笼内插入混凝土导管(管内有射水装置>，通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中。
（2）水灰比不宜大于0.6；
（3）有良好的和易性，在规定的浇筑期内，坍落度为160～220mm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为140～160mm；
（4）水泥用量一般为350～400kg/m3，砂率一般为45%～50%。
（九）拔出导管
混凝土浇筑到桩顶时，要及时拔出导管。但混凝土的上顶标高一定要符合设计及规范要求。
6、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施。
7、混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。
专业技术负责人：交底人：接受人：
项
序
检查工程
允许偏差或允许值
主控工程
1
桩位
见上表灌注桩的桩位允许偏差
2
孔深<mm）
+300
3
桩体质量检验
按基桩检测技术规范
4
混凝土强度
设计要求
5
承载力
按基桩检测技术规范
一般工程
1
垂直度
见上表灌注桩的桩位允许偏差
2
桩径
见上表灌注桩的桩位允许偏差
3
泥浆比重<粘土或砂性土中）
1.15～1.20
4
泥浆面标高<高于地下水位）<m）
0.5～1.0
5
沉渣厚度：端承桩<mm）
摩擦桩<mm）
≤50
≤150
6
混凝土坍落度：水下灌注<mm）
干施工<mm）
160～220
70～100
7
钢筋笼安装深度<mm）
±100
8
混凝土充盈系数
＞1
9
桩顶标高<mm）
+30,-50
三、工艺流程
钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→浇筑混凝土→拔出导管→插桩顶钢筋。
4、套管埋设深度：在粘性土中不小于lm，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下lm以上。
（五）继续钻孔
防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深lm左右，作为插入深度。在施工过程中经常测定泥浆相对密度。
（六）孔底清理及排渣
1、在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对密度控制在1.1～1.2。
（三）钻孔及注泥浆
调直机架挺杆，对好桩位(用对位圈>，开动机器钻进，出土，达到一定深度(视土质和地下水情况>钻孔，孔内注入事先调制好的泥浆，然后继续进钻。
（四）下套管(护筒>
1、钻孔深度达到5m左右时，提钻下套管。
2、套管内径应大于钻头100mm。
3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
3、石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
4、水：使用自来水或不含有害物质的洁净水。
5、粘土：可就地选择塑性指数Ip≥17的粘土。
6、外加早强剂通过实验确定。
7、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。
（三）施工机具
回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。
五、成品保护
1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确定其位置，防止上浮。
2、灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并要检查每根桩的纵横位置偏差。
3、在钻孔机安装，钢筋笼运输及混凝土浇筑时，均要注意保护好现场的轴线桩，高程桩，并经常予以核校。
4、桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。
5、桩头的混凝土强度没有达到5MPa时，不得碾压，以防桩头损坏。
六、要注意的质量问题
1、泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况，要停止钻进。经采取措施后，方可继续施工。
