2015年高考物理试题分类汇编 专题九 磁场
2015年高考真题——理科综合物理部分(新课标I卷) Word版含解析
14. 两相邻匀强磁场区域的磁感应强度大小不同、方向平行。
一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的 A.轨道半径减小，角速度增大 B.轨道半径减小，角速度减小 C.轨道半径增大，角速度增大 D.轨道半径增大，角速度减小 【答案】D考点：磁场中带电粒子的偏转15. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为M φ、N φ、P φ、P φ。
一电子有M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A.直线a 位于某一等势面内，Q M φφ>B.直线c 位于某一等势面内，N M φφ>C.若电子有M 点运动到Q 点，电场力做正功D.若电子有P 点运动到Q 点，电场力做负功 【答案】B【解析】试题分析：电子带负电荷，从M 到N 和P 做功相等，说明电势差相等，即N 和P 的电势相等，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，从M 到N ，电场力对负电荷做负功，说明MQ 为高电势，NP 为低电势。
所以直线c 位于某一等势线内，但是M N φφ=，选项A 错，B 对。
若电子从M 点运动到Q 点，初末位置电势相等，电场力不做功，选项C 错。
电子作为负电荷从P 到Q 即从低电势到高电势，电场力做正功，电势能减少，选项D 错。
考点：静电场16. 一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则A.9166==k ,V UB.9122==k ,V UC.3166==k ,V UD.3122==k ,V U 【答案】A 【解析】试题分析：原副线圈电压比等于匝数比，根据副线圈负载电阻的电压u ，可知副线圈电压为u ，原线圈电压为3u ，副线圈电流uI R=，原副线圈电流与匝数成反比，所以原线圈电流13u I R=，那么原线圈输入电压22033u v u R R =+⨯，整理可得66u v =；原副线圈电阻消耗的功率根据2p I R =，电阻相等，电流为1:3，可得功率比为1:9，19k =，对照选项A对。
步步高2015届高考物理一轮复习--磁场DOC
第1课时 磁场的描述 磁场对电流的作用考纲解读 1.知道磁感应强度的概念及定义式，并能理解与应用.2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．1．[对磁感应强度的理解]下列关于磁感应强度的说法正确的是( )A ．一小段通电导体放在磁场A 处，受到的磁场力比B 处的大，说明A 处的磁感应强度比B 处的磁感应强度大B．由B＝FIL可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F成正比，与导线的I、L成反比C．一小段通电导体在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D．小磁针N极所受磁场力的方向就是该处磁感应强度的方向答案 D解析磁感应强度是描述磁场强弱和方向的物理量，是磁场本身性质的反映，其大小由磁场以及在磁场中的位置决定，与F、I、L都没有关系，B＝FIL只是磁感应强度的定义式，同一通电导体受到的磁场力的大小由所在处的磁感应强度和放置的方式共同决定，所以A、B、C都是错误的．磁感应强度的方向就是该处小磁针N极所受磁场力的方向，不是通电导线的受力方向，所以D正确．2．[对磁感线的理解]关于磁场和磁感线的描述，下列说法中正确的是() A．磁极与磁极之间、磁极与电流之间都可以通过磁场发生相互作用B．磁感线可以形象地描述磁场的强弱和方向，它每一点的切线方向都和小磁针在该点静止时北极所指的方向一致C．磁感线总是从磁铁的N极出发，到S极终止D．磁感线可以用细铁屑来显示，因而是真实存在的答案AB解析磁场是一种特殊物质，磁极、电流间发生作用都是通过磁场发生的，故A对；磁感线是为形象描述磁场而假想的线，不是真实存在的，故D错；磁感线的切线方向表示磁场的方向，磁感线的疏密表示磁场的强弱，故B对；磁感线是闭合曲线，在磁体外部由N极指向S极，在磁体内部由S极指向N极，故C错．3．[磁场对电流作用力的计算]如图1所示，用粗细均匀的电阻丝折成平面梯形框架，ab、cd 边均与ad边成60°角，ab＝bc＝cd＝L，长度为L的该电阻丝电阻为r，框架与一电动势为E、内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则框架受到的安培力的合力大小为()图1A ．0 B.5BEL 11rC.10BEL 11rD.BEL r答案 C解析 总电阻R ＝3r ·2r 3r ＋2r ＋r ＝115r ，总电流I ＝E R ＝5E11r ，梯形框架受到的安培力等效为I通过ad 边时受到的安培力，故F ＝BI ·ad ＝BI ·2L ＝10BEL11r ，所以C 选项正确．4．[左手定则和安培定则的应用]如图2所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．图2答案5．[左手定则的应用]请根据图3中给出的条件，运用左手定则，求出各图中第三个物理量的方向．图3答案 根据各图中已知方向利用左手定则，判知： (a)F 垂直于纸面向里 (b)F 垂直于纸面向里 (c)B 垂直于纸面向外(d)I由左向右(e)F垂直于I斜向右下方一、磁场、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时北极的指向．2．磁感应强度(1)物理意义：描述磁场的强弱和方向．(2)定义式：B＝FIL(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．3．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场．(2)特点匀强磁场中的磁感线是疏密程度相同、方向相同的平行直线．二、磁感线、通电导体周围磁场的分布1．磁感线的特点(1)磁感线上某点的切线方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．(3)磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N极．(4)同一磁场的磁感线不中断、不相交、不相切．(5)磁感线是假想的曲线，客观上不存在．2．电流的磁场1．安培力的大小(1)磁场和电流垂直时，F ＝BIL .(2)磁场和电流平行时：F ＝0. 2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 决定的平面．考点一 对磁感应强度的理解1．磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的． 2．磁感应强度B 与电场强度E 的比较1A ．电荷在某处不受电场力的作用，则该处电场强度为零B ．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C ．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D ．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值解析 电场和磁场有一个明显的区别是：电场对放入其中的电荷有力的作用，磁场对通电导线有力的作用的条件是磁场方向不能和电流方向平行，因此A 对，B 错．同理根据电场强度的定义式E ＝F /q 可知C 正确．而同样用比值定义法定义的磁感应强度则应有明确的说明，即B ＝FIL 中I 和B 的方向必须垂直，故D 错．答案 AC1．某点电场强度的方向与电荷在该点的受力方向相同或相反；而某点磁感应强度方向与电流元在该点所受安培力方向垂直，满足左手定则．2．电荷在电场中一定会受到电场力的作用；如果电流方向与磁场方向平行，则电流在磁场中不受安培力的作用．突破训练1 关于磁感应强度B ，下列说法中正确的是( )A ．磁场中某点B 的大小，跟放在该点的试探电流元的情况有关 B ．磁场中某点B 的方向，跟放在该点的试探电流元所受磁场力方向一致C ．若在磁场中某点的试探电流元不受磁场力作用，该点B 值大小为零D ．在磁场中磁感线越密集的地方，磁感应强度越大 答案 D解析 磁感应强度是磁场本身的属性，在磁场中某处的磁感应强度为一恒量，其大小可由B ＝FIL计算，与试探电流元的F 、I 、L 的情况无关，A 错．磁感应强度的方向规定为小磁针N极所受磁场力的方向，与放在该处的电流元受力方向垂直，B错．当试探电流元的方向与磁场方向平行时，电流元受磁场力虽为零，但磁感应强度却不为零，C 错．磁感线的疏密是根据磁场的强弱画出的，磁感线越密集的地方，磁感应强度越大，磁感线越稀疏的地方，磁感应强度越小，故D正确．考点二安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.2．磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒两个电流附近的磁场某处的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．例2如图4所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是()图4A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同解析根据安培定则判断磁场方向，再结合矢量的合成知识求解．根据安培定则判断：两直线电流在O点产生的磁场方向均垂直于MN向下，O点的磁感应强度不为零，故A选项错误；a、b两点的磁感应强度大小相等，方向相同，故B选项错误；根据对称性，c、d两点处的磁感应强度大小相等，方向相同，故C选项正确；a、c两点的磁感应强度方向相同，故D选项错误．答案 C1．根据安培定则确定通电导线周围磁场的方向．2．磁场中每一点磁感应强度的方向为该点磁感线的切线方向．3．磁感应强度是矢量，多个通电导体产生的磁场叠加时，合磁场的磁感应强度等于各场源单独存在时在该点磁感应强度的矢量和．考点三安培力作用下导体运动情况的判定(1)判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况，然后利用左手定则准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向．(2)在应用左手定则判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面．例3一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图5所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受磁场力后的运动情况为()图5A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管解析本题考查安培定则以及左手定则，意在考查学生对安培定则以及左手定则的应用的理解．先由安培定则判断通电螺线管的南、北两极，找出导线左、右两端磁感应强度的方向，并用左手定则判断这两端受到的安培力的方向，如图a 所示．可以判断导线受磁场力后从上向下看逆时针方向转动．再分析此时导线位置的磁场方向，再次用左手定则判断导线受磁场力的方向，如图b 所示，导线还要靠近螺线管，所以D 正确，A 、B 、C 错误．答案D判定安培力作用下导体运动情况的常用方法环形电流小磁针条形磁铁通电螺线管多个环形电流突破训练2如图6所示，把一重力不计的通电直导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动．当导线中通有如图所示方向的电流I时，从上向下看，关于导线AB 的运动情况下列说法正确的是()图6A．顺时针转动，同时下降B．顺时针转动，同时上升C．逆时针转动，同时下降D．逆时针转动，同时上升答案 C解析(1)根据如图甲所示的导线所处的特殊位置判断其运动情况．将导线AB从N、S 极的中间O分成两段，由左手定则可得AO段所受安培力的方向垂直于纸面向外，BO 段所受安培力的方向垂直于纸面向里，可见从上向下看，导线AB将绕O点逆时针转动．(2)根据导线转过90°时的特殊位置判断其上下运动情况．如图乙所示，导线AB此时所受安培力方向竖直向下，导线将向下运动．(3)由上述两个特殊位置的判断可知，当导线不在上述的特殊位置时，所受安培力使其逆时针转动同时还向下运动，所以可确定C正确．考点四安培力作用下导体的平衡与加速1．安培力作用下导体的平衡问题与力学中的平衡问题分析方法相同，只不过多了安培力，解题的关键是画出受力分析图．2．安培力作用下导体的加速问题与动力学问题分析方法相同，关键是做好受力分析，然后根据牛顿第二定律求出加速度．例4如图7所示，光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心．两金属轨道之间的宽度为0.5 m，匀强磁场方向如图，大小为0.5 T．质量为0.05 kg、长为0.5 m的金属细杆置于金属轨道上的M点．当在金属细杆内通以电流强度为2 A的恒定电流时，金属细杆可以沿杆向右由静止开始运动．已知N、P为导轨上的两点，ON竖直、OP水平，且MN＝OP＝1 m，g取10 m/s2，则()图7A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小为10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N解析 金属细杆在水平方向受到安培力作用，安培力大小F 安＝BIL ＝0.5×2×0.5 N ＝0.5 N ，金属细杆开始运动时的加速度大小为a ＝F 安m＝10 m/s 2，选项A 错误；对金属细杆从M 点到P 点的运动过程，安培力做功W 安＝F 安·(MN ＋OP )＝1 J ，重力做功W G＝－mg ·ON ＝－0.5 J ，由动能定理得W 安＋W G ＝12m v 2，解得金属细杆运动到P 点时的速度大小为v ＝20 m/s ，选项B 错误；金属细杆运动到P 点时的加速度可分解为水平方向的向心加速度和竖直方向的加速度，水平方向的向心加速度大小为a ′＝v 2r＝20 m/s 2，选项C 错误；在P 点金属细杆受到轨道水平向左的作用力F ，水平向右的安培力F 安，由牛顿第二定律得F －F 安＝m v 2r，解得F ＝1.5 N ，每一条轨道对金属细杆的作用力大小为0.75 N ，由牛顿第三定律可知金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N ，选项D 正确．答案 D突破训练3 如图8所示，质量为M 、长为L 的直导线通有垂直纸面向外的电流I ，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B 的大小和方向可能是 ( )图8A ．大小为Mg tan θ/IL ，方向垂直斜面向上B ．大小为Mg sin θ/IL ，方向垂直纸面向里C ．大小为Mg /IL ，方向水平向右D ．大小为Mg /IL ，方向沿斜面向下答案 BC解析 当磁场为A 选项描述的磁场时，通电直导线受到沿斜面向上的安培力作用，F ＝BIL ＝Mg tan θIL IL ＝Mg tan θ＝Mg sin θcos θ>Mg sin θ，则通电直导线不可能静止在斜面上，故A 错误；当磁场为B 选项描述的磁场时，通电直导线不受安培力作用，则通电直导线可以在竖直向下的重力、垂直斜面向上的弹力、沿斜面向上的拉力三个力作用下在斜面上处于静止状态，故B 正确；当磁场为C 选项描述的磁场时，通电直导线受到竖直向上的安培力作用，由于F ＝BIL ＝Mg ILIL ＝Mg ，则通电直导线在竖直向下的重力和竖直向上的安培力作用下在斜面上处于静止状态，故C 正确；当磁场为D 选项描述的磁场时，通电直导线受到垂直斜面向上的安培力作用，由于F ＝BIL ＝Mg ILIL ＝Mg >Mg cos θ，则通电直导线不可能静止在斜面上，故D 错误．37．用转换视图法解答与安培力有关的综合问题方法概述对于安培力作用下的综合问题，需画出导体棒的受力示意图．但在三维空间对导体棒受力分析时，无法准确画出其受力情况，在解答此类问题时，可将三维立体图转化为二维平面图，即画出俯视图、剖面图或侧视图等．此时，金属棒用圆代替，电流方向用“×”或“·”表示．例5 如图9甲所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l ，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m 的直导体棒ab 放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I ，方向由a 到b ，图乙为图甲沿a →b 方向观察的平面图．若重力加速度为g ，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．图9(1)请在图乙所示的平面图中画出导体棒受力的示意图；(2)求出磁场对导体棒的安培力的大小；(3)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值的大小和方向．审题与关联解析(1)如图所示(2)根据共点力平衡条件可知，磁场对导体棒的安培力的大小F安＝mg tan α(3)要使磁感应强度最小，则要求安培力最小．根据受力情况可知，最小安培力F安min＝mg sin α，方向平行于轨道斜向上所以最小磁感应强度B min＝F安minIl＝mg sin αIl根据左手定则可判断出，此时的磁感应强度的方向为垂直轨道平面斜向上答案见解析求解通电导体在磁场中的力学问题的方法(1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；(3)根据力的平衡条件、牛顿第二定律列方程进行求解．高考题组1．(2013·安徽·15)图10中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，且b、d连线水平，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是()图10A．向上B．向下C．向左D．向右答案 B解析据题意，由安培定则可知，b、d两通电直导线在O点产生的磁场相抵消，a、c 两通电直导线在O点产生的磁场方向均向左，所以四条通电直导线在O点产生的合磁场方向向左．由左手定则可判断带电粒子所受洛伦兹力的方向向下．本题正确选项为B.2．(2012·天津理综·2)如图11所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()图11A．金属棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小答案 A解析 选金属棒MN 为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝BIl mg，所以当金属棒中的电流I 、磁感应强 度B 变大时，θ角变大，选项A 正确，选项D 错误；当金属棒质量m变大时，θ角变小，选项C 错误；θ角的大小与悬线长短无关，选项B错误．3．(2012·海南单科·10)图12中装置可演示磁场对通电导线的作用．电磁铁上、下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动．下列说法正确的是 ( )图12A ．若a 接正极，b 接负极，e 接正极，f 接负极，则L 向右滑动B ．若a 接正极，b 接负极，e 接负极，f 接正极，则L 向右滑动C ．若a 接负极，b 接正极，e 接正极，f 接负极，则L 向左滑动D ．若a 接负极，b 接正极，e 接负极，f 接正极，则L 向左滑动答案 BD解析 若a 接正极，b 接负极，电磁铁磁极间磁场方向向上，e 接正极，f 接负极，由左手定则判定金属杆受安培力向左，则L 向左滑动，A 项错误，同理判定B 、D 选项正确，C 项错误． 模拟题组4．如图13所示，一个边长L 、三边电阻相同的正三角形金属框放置在磁感应强度为B 的匀强磁场中．若通以图示方向的电流(从A 点流入，从C 点流出)，电流强度为I ，则金属框受到的磁场力为 ( )图13A ．0B ．ILB C.43ILB D ．2ILB答案 B解析 可以把正三角形金属框看做两根导线并联，且两根导线中的总电流等于I ，由安培力公式可知，金属框受到的磁场力为ILB ，选项B 正确．5．如图14所示，两平行金属导轨间的距离L ＝0.40 m ，金属导轨所在平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B ＝0.50 T 、方向垂直于导轨所在平面斜向上的匀强磁场．金属导轨的一端接有电动势E ＝4.5 V 、内阻r ＝0.50 Ω的直流电源．现把一个质量为m ＝0.040 kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R 0＝2.5 Ω，金属导轨电阻不计， g 取10 m/s 2.已知sin 37°＝0.60，cos 37°＝0.80，求：图14(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力．答案 (1)1.5 A (2)0.30 N (3)0.06 N ，方向平行导轨向下解析 (1)根据闭合电路欧姆定律得I ＝E R 0＋r＝1.5 A (2)导体棒受到的安培力F 安＝BIL ＝0.30 N(3)对导体棒受力分析如图，将重力正交分解沿导轨方向F 1＝mg sin 37°＝0.24 NF 1<F 安，根据平衡条件mg sin 37°＋F f ＝F 安解得F f ＝0.06 N方向平行导轨向下(限时：45分钟)►题组1 对磁感应强度、磁感线的考查1．如图1所示，为某种用来束缚原子的磁场的磁感线分布情况，以O 点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为()图1答案 C解析根据磁感线的疏密表示磁感应强度的大小可知，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为图C.2．电流计的主要结构如图2所示，固定有指针的铝框处在由磁极与软铁芯构成的磁场中，并可绕轴转动．铝框上绕有线圈，线圈的两端与接线柱相连．有同学对软铁芯内部的磁感线分布提出了如下的猜想，可能正确的是()图2答案 C解析软铁芯被磁化后，左端为S极，右端为N极，而磁体内部的磁感线方向从S极指向N极，可见B、D错误．再根据磁感线不能相交，知A错误，C正确．►题组2安培定则及磁场的叠加3．有两根长直导线a、b互相平行放置，如图3所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()图3A ．M 点和N 点的磁感应强度大小相等，方向相同B ．M 点和N 点的磁感应强度大小相等，方向相反C ．在线段MN 上各点的磁感应强度都不可能为零D ．在线段MN 上只有一点的磁感应强度为零答案 BD解析 两根导线分别在M 点和N 点产生的磁感应强度大小相等，方向如图所示，分析得θ1＝θ2＝θ3＝θ4，矢量相加可知M 点、N 点的磁感应强度大小相等，方向相反，选项B正确；线段MN 中点O 的磁感应强度为零，选项D 正确．4．如图4所示，平行于纸面水平向右的匀强磁场，磁感应强度B 1＝1 T ．位于纸面内的细直导线，长L ＝1 m ，通有I ＝1 A 的恒定电流．当导线与B 1成60°夹角时，发现其受到的安培力为零，则该区域同时存在的另一匀强磁场的磁感应强度B 2的可能值是 ( )图4A.12T B.32 T C ．1 TD. 3 T答案 BCD解析 当导线与B 1成60°夹角时，发现其受到的安培力为零，说明该区域同时存在着另一匀强磁场B 2，并且B 2与B 1的合磁场的磁感应强度方向沿导线方向，根据矢量合成的三角形定则，可知B 2≥B 1sin 60°＝32 T ，所以B 2的值不可能为12 T ，选项A 错误，本题选B 、C 、D.5．如图5所示，在xOy 平面内有两根平行于y 轴水平放置的长直导线，通有沿y 轴正方向、大小相同的电流I ，两导线关于y 轴对称，P 为x 轴上一点，Q 为z 轴上一点，下列说法正确的是()图5A．O点处的磁感应强度为零B．P、Q两点处的磁感应强度方向垂直C．P、Q两点处的磁感应强度方向平行D．正电荷从O点沿z轴向上运动不受洛伦兹力作用答案AB解析根据右手螺旋定则可判断两导线所产生的磁场方向，再利用矢量合成法则可判断O点处磁感应强度为零，P点处磁感应强度方向沿z轴正方向，Q点处磁感应强度方向沿x轴负方向，故A、B正确，C错误．在z轴上，z>0范围内各点磁感应强度方向均沿x轴负方向，正电荷运动时受洛伦兹力作用，D错误．6．如图6所示，将两根长直导线竖直插入光滑绝缘水平桌面上的M、N两小孔中，O为M、N连线中点，连线上a、b两点关于O点对称．导线通有大小相等、方向相反的电流I.已知通电长直导线在周围产生的磁场的磁感应强度B＝k Ir，式中k是常数，I是导线中的电流、r为点到导线的距离．一带正电的小球(图中未画出)以初速度v0从a点出发沿M、N连线运动到b点．关于上述过程，下列说法正确的是()图6A．小球先做加速运动后做减速运动B．小球一直做匀速直线运动C．小球对桌面的压力先增大后减小D．小球对桌面的压力一直在增大答案BC解析由安培定则和磁场叠加原理可以判断出在M、N连线上的磁场方向平行桌面向。
高考物理真题分类汇编磁场(含解析) (1)
2015年高考物理真题分类汇编：磁场(2015新课标I-14).两相邻的匀强磁场区域的磁感应强度大小不同，方向平行。
一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的A. 轨道半径减小，角速度增大B. 轨道半径减小，角速度减小C. 轨道半径增大，角速度增大D. 轨道半径增大，角速度减小【答案】D【考点】洛伦兹力的公式；带电粒子在匀强磁场中的运动【解析】由于磁场方向与速度方向垂直，粒子只受洛伦兹力作用，带电粒子在磁场中所受的洛伦兹力提供所需的向心力：qvB=m ,得到轨道半径r=，由于洛伦兹力不做功，故带电粒子的线速度v不变，当粒子从较强到较弱磁场区域后，B减少时，r增大；由角速度ω=可判断角速度减小，故选项D正确。
【2015新课标II-18】18. 指南针是我国古代四大发明之一。
关于指南针，下列说明正确的是A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转【答案】BC考点：安培定则【2015新课标II-19】19. 有两个匀强磁场区域I和 II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。
与I中运动的电子相比，II中的电子A. 运动轨迹的半径是I中的k倍B. 加速度的大小是I中的k倍C. 做圆周运动的周期是I中的k倍D. 做圆周运动的角速度是I中的k倍【答案】AC【解析】考点：带电粒子在磁场中的运动；圆周运动【2015重庆-1】. 题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。
以下判断可能正确的是A.a、b为β粒子的经迹B. a、b为γ粒子的经迹C. c、d为α粒子的经迹D. c、d 为β粒子的经迹【答案】D考点：本题考查放射线的性质、带电粒子在磁场中的运动。

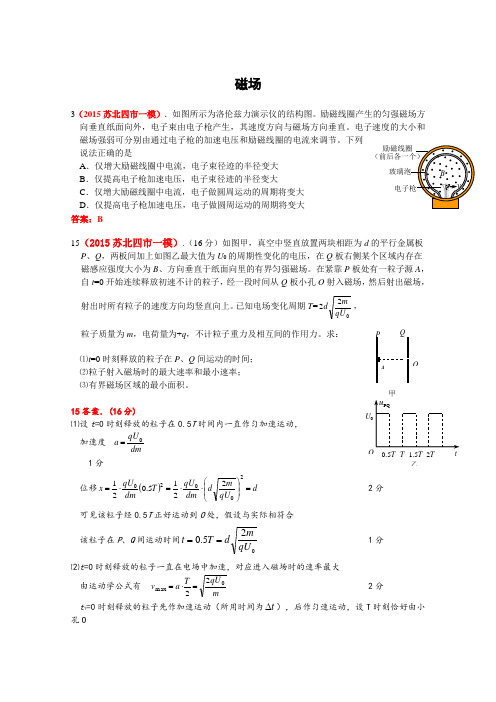

2015届高三期末及一模物理试题汇编：磁场
磁场3（2015苏北四市一模）．如图所示为洛伦兹力演示仪的结构图。
励磁线圈产生的匀强磁场方向垂直纸面向外，电子束由电子枪产生，其速度方向与磁场方向垂直。
电子速度的大小和磁场强弱可分别由通过电子枪的加速电压和励磁线圈的电流来调节。
下列说法正确的是 A ．仅增大励磁线圈中电流，电子束径迹的半径变大B ．仅提高电子枪加速电压，电子束径迹的半径变大C ．仅增大励磁线圈中电流，电子做圆周运动的周期将变大D ．仅提高电子枪加速电压，电子做圆周运动的周期将变大 答案：B15（2015苏北四市一模）.（16分）如图甲，真空中竖直放置两块相距为d 的平行金属板P 、Q ，两板间加上如图乙最大值为U 0的周期性变化的电压，在Q 板右侧某个区域内存在磁感应强度大小为B 、方向垂直于纸面向里的有界匀强磁场。
在紧靠P 板处有一粒子源A ，自t =0开始连续释放初速不计的粒子，经一段时间从Q 板小孔O 射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上。
已知电场变化周期T =022qU md，粒子质量为m ，电荷量为+q ，不计粒子重力及相互间的作用力。
求： ⑴t =0时刻释放的粒子在P 、Q 间运动的时间； ⑵粒子射入磁场时的最大速率和最小速率； ⑶有界磁场区域的最小面积。
15答案．(16分)⑴设t =0时刻释放的粒子在0.5T 时间内一直作匀加速运动，加速度dm qU a 0=1分位移()d qU m ddmqUT dm qU x =⎪⎪⎭⎫ ⎝⎛⋅⋅=⋅=200202215.021 2分可见该粒子经0.5T 正好运动到O 处，假设与实际相符合 该粒子在P 、Q 间运动时间025.0qU mdT t == 1分⑵t =0时刻释放的粒子一直在电场中加速，对应进入磁场时的速率最大 由运动学公式有 mqU T a v 0max 22=⋅= 2分t 1=0时刻释放的粒子先作加速运动（所用时间为t ∆），后作匀速运动，设T 时刻恰好由小孔OA 甲PQO乙tO U 0u PQT 2T0.5T 1.5T 励磁线圈（前后各一个） 电子枪玻璃泡 v B射入磁场，则22)5.0(215.021T a T t a t a =⨯∆+∆ 2分解得 T t 212-=∆ 1分进入磁场时的速率mqU t a v 01)22(-=∆⋅= 1分由右图知，在t 1至0.5T 时间内某时刻进入电场，先作加速运动，后作匀速运动，再作加速运动，速度为t a ∆时还未到达小孔O 处，图中阴影面积等于粒子此时距小孔的距离，再经加速才能到达O 处，此时速度已大于v 1。
2015年高考物理真题分类汇编：9电磁感应
【2015·上海·24】1．如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg，在该平面上以02/v m s、与导线成60°角的初速度运动，其最终的运动状态是__________，环中最多能产生__________J的电能。
1．【答案】匀速直线运动；0.03【考点定位】电磁感应；能量守恒定律【名师点睛】本题主要考查了电磁感应中“阻碍”作用，通电直导线周围磁场的特点，当金属环的速度平行于直导线运动时，没有感应电流产生。
【2015·浙江·16】2．如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置。
工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在金属极板中间，则A．乒乓球的左侧感应出负电荷B．乒乓球受到扰动后，会被吸在左极板上C．乒乓球共受到电场力，重力和库仑力三个力的作用D．用绝缘棒将乒乓球拨到与右极板接触，放开后乒乓球会在两极板间来回碰撞2．【答案】D【考点定位】考查了库仑力，静电感应【方法技巧】静电感应的实质是电荷间的相互作用力，同种电荷相斥，异种电荷相吸，对于一个不带电的导体，在电场中两侧感应出的电荷是等量异种电荷【2015·海南·2】3．如图所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小ε，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为ε'，则εε'等于（）A ．1/2B ．22 C ．1 D ．2 3．【答案】B【考点定位】导体切割磁感线运动【方法技巧】本题关键要准确理解公式E BLv =中L 的含义，知道L 是有效的切割长度，即速度垂直方向上金属棒的长度。
【2015·山东·17】4． 如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。
2015年高考物理试题分类汇编——磁场讲解
2010年高考物理试题分类汇编——磁场（全国卷1）26．（21分）如下图，在0x ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范围内。
已知沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上,)P a 点离开磁场。
求：⑴ 粒子在磁场中做圆周运动的半径R 及粒子的比荷q ／m ；⑵ 此时刻仍在磁场中的粒子的初速度方向与y 轴正方向夹角的取值范围； ⑶ 从粒子发射到全部粒子离开磁场所用的时间。
【答案】⑴a R 332=32Bt m q π=⑵速度与y 轴的正方向的夹角范围是60°到120°⑶从粒子发射到全部离开所用 时间 为02t【解析】 ⑴粒子沿y 轴的正方向进入磁场，从P 点经过做OP 的垂直平分线与x 轴的交点为圆心，根据直角三角形有222)3(R a a R -+=解得a R 332=23sin ==R a θ，则粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得R T m Bqv 2)2(π=，T R v π2=，化简得032Bt m q π= ⑵仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。
角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑴中相等穿出点如图，根据弦与半径、x 轴的夹角都是30°，所以此时速度与y 轴的正方向的夹角是60°。
角度最大时从磁场左边界穿出，半径与y 轴的的夹角是60°，则此时速度与y 轴的正方向的夹角是120°。
所以速度与y 轴的正方向的夹角范围是60°到120° ⑶在磁场中运动时间最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为a R 332=，而它的高是 a a a h 333323=-=，半径与y 轴的的夹角是30°，这种粒子的圆心角是240°。
高考物理真题分类汇编 磁场(含解析)
2015年高考物理真题分类汇编：磁场(2015新课标I-14).两相邻的匀强磁场区域的磁感应强度大小不同，方向平行。
一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的A. 轨道半径减小，角速度增大B. 轨道半径减小，角速度减小C. 轨道半径增大，角速度增大D. 轨道半径增大，角速度减小【答案】D【考点】洛伦兹力的公式；带电粒子在匀强磁场中的运动【解析】由于磁场方向与速度方向垂直，粒子只受洛伦兹力作用，带电粒子在磁场中所受的洛伦兹力提供所需的向心力：qvB=m ,得到轨道半径r=，由于洛伦兹力不做功，故带电粒子的线速度v不变，当粒子从较强到较弱磁场区域后，B减少时，r增大；由角速度ω=可判断角速度减小，故选项D正确。
【2015新课标II-18】18. 指南针是我国古代四大发明之一。
关于指南针，下列说明正确的是A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转【答案】BC考点：安培定则【2015新课标II-19】19. 有两个匀强磁场区域I和 II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。
与I中运动的电子相比，II中的电子A. 运动轨迹的半径是I中的k倍B. 加速度的大小是I中的k倍C. 做圆周运动的周期是I中的k倍D. 做圆周运动的角速度是I中的k倍【答案】AC【解析】考点：带电粒子在磁场中的运动；圆周运动【2015重庆-1】. 题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。
以下判断可能正确的是A.a、b为β粒子的经迹B. a、b为γ粒子的经迹C. c、d为α粒子的经迹D. c、d 为β粒子的经迹【答案】D考点：本题考查放射线的性质、带电粒子在磁场中的运动。
2015届高考物理磁场题型资料
2015届高考物理磁场题型考纲1.磁场、磁感应强度、磁感线Ⅰ2．通电直导线和通电线圈周围磁场的方向Ⅰ3．安培力、安培力的方向Ⅰ4．匀强磁场中的安培力Ⅱ5．洛伦兹力、洛伦兹力的方向Ⅰ6．洛伦兹力公式Ⅱ7．带电粒子在匀强磁场中的运动Ⅱ8．质谱仪和回旋加速器Ⅰ说明：1.安培力的计算只限于电流与磁感应强度方向垂直的情况．2．洛伦兹力的计算只限于速度和磁场方向垂直的情况.热点1.高考对磁场知识的考查频率较高，考查的热点主要集中在：磁场概念的理解、安培力的应用和带电粒子在磁场中的运动、带电粒子在复合场中的运动．2．高考题型包括选择题和计算题．选择题侧重考查磁场的基本概念、安培力的简单应用和洛伦兹力的有关分析；计算题则侧重考查带电粒子在磁场中或在复合场中的运动以及与电磁感应相结合的问题．特别注意“边界问题”以及由周期性引起的多解问题．3．高考也注重实际应用，如质谱仪、回旋加速器、霍尔元件、磁流体发电机、速度选择器、磁电式电流表等都可能成为命题的背景.第一节磁场的描述磁场对电流的作用一、磁场、磁感应强度1．磁场(1)基本性质：磁场对处于其中的磁体、电流和运动电荷有□01______的作用．(2)方向：小磁针的N极所受磁场力的方向．2．磁感应强度(1)物理意义：描述磁场强弱和方向．(2)定义式：B＝□02________(通电导线垂直于磁场)．(3)方向：小磁针静止时□03________的指向．(4)单位：□04________，符号T.二、磁感线及特点1．磁感线在磁场中画出一些曲线，使曲线上每一点的□05________方向都跟这点的磁感应强度的方向一致．2．磁感线的特点(1)磁感线上某点的□06______方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的□07______，在磁感线较密的地方磁场较□08____；在磁感线较疏的地方磁场较□09____.(3)磁感线是□10______曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N极．(4)同一磁场的磁感线不□11______、不□12______、不相切．(5)磁感线是假想的曲线，客观上不存在．3．电流周围的磁场直线电流 的磁场 通电螺线管 的磁场环形电流 的磁场 特点无磁极、非匀强且距导线越远处磁场越弱 与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N 极和S 极且离圆环中心越远，磁场越弱安培定则立体图横截面图三、安培力的大小和方向 1．安培力的大小(1)磁场和电流垂直时，F ＝□13____. (2)磁场和电流平行时：F＝0. 2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向□14______的方向，这时□15______所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 决定的平面．(注意：B 和I 可以有任意夹角),1.(单选)关于磁感应强度的说法正确的是( )A ．一小段通电导体放在磁场A 处，受到的磁场力比B 处的大，说明A 处的磁感应强度比B 处的磁感应强度大B ．由B ＝FIL可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F 成正比，与电流强度I 和导线长度L 的乘积IL 成反比C ．一小段通电导体在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D ．小磁针N 极所受磁场力的方向就是该处磁感应强度的方向 2－1.(多选)关于磁感线的性质和概念，下列说法中正确的是( ) A ．磁感线上某点的切线方向就是该点的磁场方向 B ．铁屑在磁场中的分布曲线就是磁感线 C ．磁感线总是从磁体的N 极指向S 极 D ．磁场中任意两条磁感线均不相交2－2.(单选)为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是( )2－3.(单选)通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示，则( )A ．螺线管的P 端为N 极，a 接电源的正极B．螺线管的P端为N极，a接电源的负极C．螺线管的P端为S极，a接电源的正极D．螺线管的P端为S极，a接电源的负极3－1.(单选)如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB3－2.(多选)(2012·高考海南卷)如图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是()A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b极正极，e接正极，f接负极，则L向左滑动D．若a接负极，b极正极，e接负极，f接正极，则L向左滑动安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”．原因(电流方向)结果(磁场绕向)直线电流的磁场大拇指四指环形电流的磁场四指大拇指2.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒：两个电流附近的磁场的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．(单选)(2012·高考大纲全国卷)如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是( )A ．O 点处的磁感应强度为零B ．a 、b 两点处的磁感应强度大小相等，方向相反C ．c 、d 两点处的磁感应强度大小相等，方向相同D ．a 、c 两点处磁感应强度的方向不同[思路点拨] (1)根据什么定则判断导线M 和N 在各点产生的磁场方向？ (2)磁感应强度的大小与各点到导线的距离有什么关系？ (3)合磁场的计算遵守什么定则？ [尝试解答] ________[方法总结] 解决这类问题的思路和步骤：(1)根据安培定则确定各导线在某点产生的磁场方向； (2)判断各分磁场的磁感应强度大小；(3)根据矢量合成法则确定合磁场的大小和方向．1.(单选)四条相互平行的通电直导线垂直于纸面，位于正方形的四个顶点上，其中A 、D 导线中的电流方向垂直纸面向外，B 、C 导线中的电流方向垂直纸面向里，四条导线中的电流大小相等，如图所示．则B 导线受到A 、C 、D 导线产生磁场的作用力的合力方向是( )A ．沿AB 向右 B ．沿DB 向上C ．沿CB 斜向上D ．沿BC 斜向下安培力作用下的导体运动分析1．通电导体在磁场中的运动实质是在磁场对电流的安培力作用下导体的运动． 2．明确磁场的分布和正确运用左手定则进行判断是解题的关键．(单选)如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是( )A ．线圈向左运动B ．线圈向右运动C ．从上往下看顺时针转动D ．从上往下看逆时针转动 [尝试解答] ________[方法总结] 安培力作用下导体运动情况的判定方法 电流元法分割为电流元――→左手定则安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法结论法同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势转换研究对象法 定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向2.(单选)如图所示，原来静止的圆形线圈通入逆时针方向的电流I ，在其直径AB 上靠近B 点处放一根垂直于线圈的固定不动的长直导线，长直导线通以垂直纸面向里的电流I ′，则圆线圈将( )A ．向左平动B ．向右平动C ．以直径为轴转动D ．静止不动对安培力公式的理解和应用1．安培力公式的说明在高中阶段计算安培力时，常用F ＝BIL ，即只考虑磁场与电流方向垂直的情况，很少考虑二者不垂直的情形．2．对有效长度的理解弯曲导线的有效长度L 等于两端点所连直线的长度(如图所示)，相应的电流方向沿L 由始端流向末端．安培力的作用点为等效长度的几何中心．(单选)如图所示，长为2l 的直导线折成边长相等，夹角为60°的V 形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B .当在该导线中通以电流强度为I 的电流时，该V 形通电导线受到的安培力大小为( )A ．0 B.12BIl C ．BIlD ．2BIl[尝试解答] ________3.(单选)如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中．当在该导线中通以由C 到A ，大小为I 的恒定电流时，该导线受到的安培力的大小和方向是( )A ．BIL ，平行于OC 向左 B.22BIL π，平行于OC 向右C.22BIL π，垂直AC 的连线指向左下方D ．22BIL ，垂直AC 的连线指向左下方安培力的综合应用[规范解答]————————————该得的分一分不丢！(1)根据闭合电路欧姆定律得I＝ER0＋r＝1.5 A．(3分)(2)导体棒受到的安培力F安＝BIL＝0.30 N．(3分)(3)对导体棒受力分析如图，将重力正交分解沿导轨方向F1＝mg sin 37°＝0.24 N(1分)F1<F安，根据平衡条件mg sin 37°＋F f＝F安(2分)解得F f＝0.06 N，方向沿导轨向下．(1分)[答案](1)1.5 A(2)0.30 N(3)0.06 N，方向沿导轨向下[方法提炼]解决安培力作用下的综合问题的思路：(1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；(3)根据力的平衡条件、牛顿第二定律或动能定理列方程求解．4.(多选)电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是()A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其他量不变一高考题组1．(单选)(2011·高考大纲全国卷)如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2；a、b、c、d为导线某一横截面所在平面内的四点且a、b、c与两导线共面；b点在两导线之间，b、d 的连线与导线所在平面垂直．磁感应强度可能为零的点是()A．a点B．b点C．c点D．d点2．(单选)(2013·高考上海卷)如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向()A．向左B．向右C．垂直纸面向外D．垂直纸面向里3．(单选)(2012·高考天津卷)如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小二模拟题组4.(单选)(2014·云南昆明调研)如图所示，两平行光滑金属导轨MN、PQ间距为l，与电动势为E、内阻不计的电源相连．质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路，回路平面与水平面的夹角为θ，回路其余电阻不计．为使ab 棒静止，需在空间施加一匀强磁场，其磁感应强度的最小值及方向分别为( )A.mgR El，水平向右 B.mgR cos θEl ，垂直于回路平面向上C.mgR tan θEl ，竖直向下D.mgR sin θEl ，垂直于回路平面向下5.(单选)(2014·衡阳模拟)如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD 、EF ，导轨上放一金属棒MN .现从t ＝0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I ＝kt ，其中k 为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v 、加速度a 随时间t 变化的关系图象，可能正确的是( )温馨提示日积月累，提高自我 请做课后达标检测23第二节 磁场对运动电荷的作用一、洛伦兹力1．定义：□01______电荷在磁场中所受的力． 2．大小(1)v ∥B 时，F ＝□02____. (2)v ⊥B 时，F ＝□03________. (3)v 与B 夹角为θ时，F ＝□04________. 3．方向(1)判定方法：应用左手定则，注意四指应指向正电荷运动方向或负电荷运动的反方向．(2)方向特点：F ⊥B ，F ⊥v .即F 垂直于□05______决定的平面．(注意B 和v 可以有任意夹角)．由于F 始终□06________v 的方向，故洛伦兹力永不做功． 二、带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以入射速度v 做□07__________运动． 2．若v ⊥B ，带电粒子在垂直于磁感线的平面内，以入射速度v 做□08__________运动．3．基本公式(1)向心力公式：q v B ＝□09________. (2)轨道半径公式：r ＝□10________. (3)周期公式：T ＝2πr v ＝2πm qB ；f ＝1T ＝□11________；ω＝2πT＝2πf ＝□12________.特别提示：T的大小与轨道半径r和运行速率v无关，只与磁场的磁感应强度B和粒子的比荷qm有关．,1－1.(单选)带电荷量为＋q的粒子在匀强磁场中运动，下列说法中正确的是()A．只要速度大小相同，所受洛伦兹力就相同B．如果把＋q改为－q，且速度反向，大小不变，则洛伦兹力的大小、方向均不变C．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直D．粒子在只受到洛伦兹力作用下运动的动能、速度均不变1－2.(单选)(2013·高考安徽卷)图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是()A．向上B．向下C．向左D．向右2．(多选)如图所示，质量为m，电荷量为＋q的带电粒子，以不同的初速度两次从O点垂直于磁感线和磁场边界向上射入匀强磁场，在洛伦兹力作用下分别从M、N两点射出磁场，测得OM∶ON＝3∶4，则下列说法中错误的是()A．两次带电粒子在磁场中经历的时间之比为3∶4B．两次带电粒子在磁场中运动的路程长度之比为3∶4C．两次带电粒子在磁场中所受的洛伦兹力大小之比为3∶4D．两次带电粒子在磁场中所受的洛伦兹力大小之比为4∶3洛伦兹力和电场力的比较1．洛伦兹力方向的特点(1)洛伦兹力的方向与电荷运动的方向和磁场方向都垂直，即洛伦兹力的方向总是垂直于运动电荷的速度方向和磁场方向共同确定的平面．(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化． 2．洛伦兹力与电场力的比较洛伦兹力 电场力 产生条件 v ≠0且v 与B 不平行 电荷处在电场中 大小 F ＝q v B (v ⊥B ) F ＝qE力方向与场方向的关系一定是F ⊥B ，F ⊥v ，与电荷电性无关 正电荷与电场方向相同，负电荷与电场方向相反做功情况 任何情况下都不做功可能做正功、负功，也可能不做功力为零时场的情况 F 为零，B 不一定为零 F 为零，E 一定为零作用效果 只改变电荷运动的速度方向，不改变速度大小既可以改变电荷运动的速度大小，也可以改变电荷运动的方向在如图所示宽度范围内，用场强为E 的匀强电场可使初速度是v 0的某种正粒子偏转θ角．在同样宽度范围内，若改用方向垂直于纸面向里的匀强磁场(图中未画出)，使该粒子穿过该区域，并使偏转角也为θ(不计粒子的重力)，问：(1)匀强磁场的磁感应强度是多大？(2)粒子穿过电场和磁场的时间之比是多大？(3)若上述电场和磁场同时存在，粒子能否沿直线运动？【思路点拨】 (1)粒子在匀强电场中做什么性质的运动？用什么知识求解？ (2)粒子在匀强磁场中做什么性质的运动？用什么知识求解？ [课堂笔记][总结提升] 带电粒子在电、磁场中运动的区别(1)带电粒子在匀强电场中常做类平抛运动，可采用运动的分解的方法来分析． (2)带电粒子在匀强磁场中常做匀速圆周运动，可采用匀速圆周运动的相关规律分析．1.(单选)(2014·亳州模拟)带电粒子以初速度v 0从a 点垂直y 轴进入匀强磁场，如图所示，运动中粒子经过b 点，Oa ＝Ob ，若撤去磁场加一个与y 轴平行的匀强电场，仍以v 0从a 点垂直y 轴进入电场，粒子仍能通过b 点，那么电场强度E 与磁感应强度B 之比为( )A ．v 0B ．1C ．2v 0 D.v 02带电粒子在匀强磁场中的运动1．圆心的确定(1)已知入射点、出射点、入射方向和出射方向时，可通过入射点和出射点分别作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，图中P 为入射点，M 为出射点)．(2)已知入射方向、入射点和出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨迹的圆心(如图乙所示，P 为入射点，M 为出射点)．2．半径的确定可利用物理学公式或几何知识(勾股定理、三角函数等)求出半径大小． 3．运动时间的确定粒子在磁场中运动一周的时间为T ，当粒子运动的圆弧所对应的圆心角为θ时，其运动时间表示为：t ＝θ2πT ⎝⎛⎭⎫或t ＝θR v .(单选)(2013·高考新课标全国卷Ⅰ)如图，半径为R 的圆是一圆柱形匀强磁场区域的横截面(纸面)，磁感应强度大小为B ，方向垂直于纸面向外．一电荷量为q (q >0)、质量为m 的粒子沿平行于直径ab 的方向射入磁场区域，射入点与ab 的距离为R2.已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为(不计重力)( )A.qBR 2mB.qBR mC.3qBR 2mD.2qBR m[尝试解答] ________[总结提升] 求解粒子在匀强磁场中运动问题的步骤： (1)画轨迹：即确定圆心，画出运动轨迹．(2)找联系：轨道半径与磁感应强度、运动速度的联系，偏转角度与圆心角、运动时间的联系，在磁场中的运动时间与周期的联系．(3)用规律：即牛顿运动定律和圆周运动的规律，特别是周期公式、半径公式．2.(单选)(2012·高考安徽卷)如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v 从A 点沿直径AOB 方向射入磁场，经过Δt 时间从C 点射出磁场，OC 与OB 成60°角．现将带电粒子的速度变为v /3，仍从A 点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为( )A.12Δt B ．2Δt C.13Δt D ．3Δt带电粒子在有界磁场中的临界和极值问题1．问题概述带电粒子在有界磁场中的运动问题一直是高考的热点，常见的磁场边界有单直线边界、双直线边界、矩形边界和圆形边界等．因为是有界磁场，则带电粒子运动的完整圆周往往会被破坏，可能存在最大、最小面积，最长、最短时间等问题．2．临界分析(1)单直线边界型：当粒子源在磁场中，且可以向纸面内各个方向以相同速率发射同种带电粒子时以图甲中带负电粒子的运动为例．规律要点①最值相切：当带电粒子的运动轨迹小于12圆周且与边界相切时(如图甲中a 点)，切点为带电粒子不能射出磁场的最值点(或恰能射出磁场的临界点)．②最值相交：当带电粒子的运动轨迹等于12圆周时，直径与边界相交的点(如图甲中的b点)为带电粒子射出边界的最远点(距O 最远)．(2)双直线边界型：当粒子源在一条边界上向纸面内各个方向以相同速率发射同一种粒子时，以图乙中带负电粒子的运动为例．规律要点①最值相切：粒子能从另一边界射出的上、下最远点对应的轨道分别与两直线相切，如图乙所示．②对称性：过粒子源S的垂线为ab的中垂线．在图乙中，a、b之间有带电粒子射出，可求得ab＝22dr－d2.最值相切规律可推广到矩形区域磁场中．(3)圆形边界类型①圆形磁场区域规律要点a．相交于圆心：带电粒子沿指向圆心的方向进入磁场，则出磁场时速度矢量的反向延长线一定过圆心，即两速度矢量相交于圆心，如图甲所示．B．直径最小：带电粒子从直径的一个端点射入磁场，则从该直径的另一端点射出时，圆形磁场区域面积最小，如图乙所示．②环状磁场区域规律要点a．径向出入：带电粒子沿(逆)半径方向射入磁场，若能返回同一边界，则一定逆(沿)半径方向射出磁场．B．最值相切：当带电粒子的运动轨迹与圆相切时，粒子有最大速度v m而磁场有最小磁感应强度B，如图丙所示．[规范解答]————————————该得的分一分不丢！(1)M 、N 两板间电压取最大值时，粒子恰垂直打在CD 板上，所以圆心在C 点，如图所示，CH ＝QC ＝L故半径r 1＝L (2分)又因为q v 1B ＝m v 21r 1(2分)且qU m ＝12m v 21(2分)所以U m ＝qB 2L 22m.(1分)(2)设粒子在磁场中运动的轨迹与CD 板相切于K 点，此轨迹的半径为r 2，设圆心为A ，在△AKC 中：sin 45°＝r 2L －r 2解得r 2＝(2－1)L ，即KC ＝r 2＝(2－1)L (2分) 所以CD 板上可能被粒子打中的区域的长度s ＝HK ， 即s ＝r 1－r 2＝(2－2)L .(2分)(3)打在QE 间的粒子在磁场中运动的时间最长，均为半个周期，所以t m ＝T 2＝πmBq.(2分)[答案] (1)qB 2L 22m (2)(2－2)L (3)πmBq[规律总结] 带电体进入有界磁场区域，一般存在临界问题，处理的方法是寻找临界状态，画出临界轨迹．(1)带电体在磁场中，离开一个面的临界状态是对这个面的压力为零．(2)射出或不射出磁场的临界状态是带电体运动的轨迹与磁场边界相切，对应粒子速度的临界值．(3)时间极值①当速率v 一定时，弧长(弦长)越长，圆周角越大，则带电粒子在有界磁场中运动时间越长．②当速率不同时，圆周角大的运动时间长．3．(单选)如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a 、b 、c ，以不同的速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图．若带电粒子只受磁场力的作用，则下列说法正确的是( )A ．a 粒子速率最大，在磁场中运动时间最长B ．c 粒子速率最大，在磁场中运动时间最短C ．a 粒子速率最小，在磁场中运动时间最短D ．c 粒子速率最小，在磁场中运动时间最短一 高考题组 1.(多选)(2013·高考广东卷)如图，两个初速度大小相同的同种离子a 和b ，从O 点沿垂直磁场方向进入匀强磁场，最后打到屏P 上．不计重力．下列说法正确的有( )A ．a 、b 均带正电B ．a 在磁场中飞行的时间比b 的短C ．a 在磁场中飞行的路程比b 的短D ．a 在P 上的落点与O 点的距离比b 的近 2．(单选)(2013·高考新课标全国卷Ⅱ)空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R ，磁场方向垂直于横截面．一质量为m 、电荷量为q (q ＞0)的粒子以速率v 0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计重力，该磁场的磁感应强度大小为( )A.3m v 03qRB.m v 0qRC.3m v 0qRD.3m v 0qR3.(多选)(2012·高考江苏卷)如图所示，MN 是磁感应强度为B 的匀强磁场的边界．一质量为m 、电荷量为q 的粒子在纸面内从O 点射入磁场．若粒子速度为v 0，最远能落在边界上的A 点．下列说法正确的有( )A ．若粒子落在A 点的左侧，其速度一定小于v 0B ．若粒子落在A 点的右侧，其速度一定大于v 0C ．若粒子落在A 点左右两侧d 的范围内，其速度不可能小于v 0－qBd2mD ．若粒子落在A 点左右两侧d 的范围内，其速度不可能大于v 0＋qBd2m二 模拟题组 4.。
高考(2015-2019)物理真题分项A4版——专题(十) 磁场(试题版)
高考专题（十）磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．02．（2019·新课标全国Ⅱ卷）如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外。
ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。
已知电子的比荷为k 。
则从a 、d 两点射出的电子的速度大小分别为A ．14kBlB ．14kBl ，54kBlC ．12kBlD ．12kBl ，54kBl3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。
一质量为m 、电荷量为q （q >0）的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限。
粒子在磁场中运动的时间为A ．5π6m qB B ．7π6mqB C ．11π6mqBD ．13π6mqB4．（2019·北京卷）如图所示，正方形区域内存在垂直纸面的匀强磁场。
一带电粒子垂直磁场边界从a 点射入，从b 点射出。
下列说法正确的是A ．粒子带正电B．粒子在b点速率大于在a点速率C．若仅减小磁感应强度，则粒子可能从b点右侧射出D．若仅减小入射速率，则粒子在磁场中运动时间变短5．（2019·天津卷）笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。
当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。
如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。
高考物理总复习 第九单元 磁场 微专题8 带电粒子在组合场和复合场中的运动(含解析)
微专题8 带电粒子在组合场和复合场中的运动一带电粒子在组合场中的运动组合场是指电场与磁场同时存在或者磁场与磁场同时存在,但各位于一定的区域内,并不重叠的情况。
所以弄清带电粒子在电场及磁场中的运动形式、规律和研究方法是解决此类问题的基础。
1.基本类型运动类型带电粒子在匀强电场中加速(v0与电场线平行或为零)带电粒子在匀强电场中偏转(v0⊥E)带电粒子在匀强磁场中匀速运动(v0与磁感线平行)带电粒子在匀强磁场中偏转(v0与磁感线垂直)受力特点受到恒定的电场力;电场力做功不受磁场力作用受磁场力作用;但磁场力不做功运动特征匀变速直线运动类平抛运动匀速直线运动匀速圆周运动研究方法牛顿运动定律匀变速运动学规律牛顿运动定律匀变速运动学公式正交分解法匀速直线运动公式牛顿运动定律向心力公式圆的几何知识表达方式如何求运动时间、速度和位移如何求飞行时间、偏移量和偏转角-如何求时间和偏转角用匀变速直线运动的基本公式、导出公式和推论求解飞出电场时间:t=打在极板上t=偏移量:y=偏转角:tan-时间t=T(θ是圆心角,T是周期)偏转角sin θ=(l是磁场宽度,R是粒子轨道半径)α=运动情境2.解题思路题型1电场与磁场的组合例1如图所示,在xOy直角坐标系中,第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场,第Ⅱ象限内分布着沿y轴负方向的匀强电场。
初速度为零、带电荷量为q、质量为m的粒子经过电压为U的电场加速后,从x轴上的A点垂直x轴进入磁场区域,重力不计,经磁场偏转后过y轴上的P点且垂直于y轴进入电场区域,在电场中偏转并击中x轴上的C点。
已知OA=OC=d。
则磁感应强度B和电场强度E分别为多少?解析设带电粒子经电压为U的电场加速后速度为v,则qU=mv2带电粒子进入磁场后,由洛伦兹力提供向心力qBv=依题意可知r=d,联立解得B=带电粒子在电场中偏转,做类平抛运动,设经时间t从P点到达C点,由d=vt,d=t2联立解得E=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题九磁场考点一磁场磁场力1.(2015海南单科,1,3分)如图,a是竖直平面P上的一点。
P前有一条形磁铁垂直于P,且S 极朝向a点。
P后一电子在偏转线圈和条形磁铁的磁场的共同作用下,在水平面内向右弯曲经过a点。
在电子经过a点的瞬间,条形磁铁的磁场对该电子的作用力的方向( )A.向上B.向下C.向左D.向右答案 A2.(2015课标Ⅱ,18,6分)(多选)指南针是我国古代四大发明之一。
关于指南针,下列说法正确的是( )A.指南针可以仅具有一个磁极B.指南针能够指向南北,说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线,导线通电时指南针不偏转答案BC9.(2015课标Ⅰ,24,12分)如图,一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中;磁场的磁感应强度大小为0.1 T,方向垂直于纸面向里;弹簧上端固定,下端与金属棒绝缘。
金属棒通过开关与一电动势为12 V的电池相连,电路总电阻为2 Ω。
已知开关断开时两弹簧的伸长量均为0.5 cm;闭合开关,系统重新平衡后,两弹簧的伸长量与开关断开时相比均改变了0.3 cm。
重力加速度大小取10 m/s2。
判断开关闭合后金属棒所受安培力的方向,并求出金属棒的质量。
答案依题意,开关闭合后,电流方向为从b到a,由左手定则可知,金属棒所受的安培力方向为竖直向下。
开关断开时,两弹簧各自相对于其原长的伸长量为Δl1=0.5 cm。
由胡克定律和力的平衡条件得2kΔl1=mg①式中,m为金属棒的质量,k是弹簧的劲度系数,g是重力加速度的大小。
开关闭合后,金属棒所受安培力的大小为F=IBL②式中,I是回路电流,L是金属棒的长度。
两弹簧各自再伸长了Δl2=0.3 cm,由胡克定律和力的平衡条件得2k(Δl1+Δl2)=mg+F③由欧姆定律有E=IR④式中,E是电池的电动势,R是电路总电阻。
联立①②③④式,并代入题给数据得m=0.01 kg⑤(安培力方向判断正确给2分,①②③④⑤式各2分。
)考点二带电粒子在匀强磁场中的运动1.(2015课标Ⅰ,14,6分)两相邻匀强磁场区域的磁感应强度大小不同、方向平行。
一速度方向与磁感应强度方向垂直的带电粒子(不计重力),从较强磁场区域进入到较弱磁场区域后,粒子的( )A.轨道半径减小,角速度增大B.轨道半径减小,角速度减小C.轨道半径增大,角速度增大D.轨道半径增大,角速度减小答案 D2.(2015课标Ⅱ,19,6分)(多选)有两个匀强磁场区域Ⅰ和Ⅱ,Ⅰ中的磁感应强度是Ⅱ中的k 倍。
两个速率相同的电子分别在两磁场区域做圆周运动。
与Ⅰ中运动的电子相比,Ⅱ中的电子( )A.运动轨迹的半径是Ⅰ中的k倍B.加速度的大小是Ⅰ中的k倍C.做圆周运动的周期是Ⅰ中的k倍D.做圆周运动的角速度与Ⅰ中的相等答案AC3.(2015四川理综,7,6分)(多选)如图所示,S处有一电子源,可向纸面内任意方向发射电子,平板MN垂直于纸面。
在纸面内的长度L=9.1 cm,中点O与S间的距离d=4.55 cm,MN与SO直线的夹角为θ,板所在平面有电子源的一侧区域有方向垂直于纸面向外的匀强磁场,磁感应强度B=2.0×10-4T。
电子质量m=9.1×10-31kg,电量e=-1.6×10-19C,不计电子重力。
电子源发射速度v=1.6×106m/s的一个电子,该电子打在板上可能位置的区域的长度为l,则( )A.θ=90°时,l=9.1 cmB.θ=60°时,l=9.1 cmC.θ=45°时,l=4.55 cmD.θ=30°时,l=4.55 cm答案AD4.(2015北京理综,17,6分)实验观察到,静止在匀强磁场中A点的原子核发生β衰变,衰变产生的新核与电子恰在纸面内做匀速圆周运动,运动方向和轨迹示意如图。
则( )A.轨迹1是电子的,磁场方向垂直纸面向外B.轨迹2是电子的,磁场方向垂直纸面向外C.轨迹1是新核的,磁场方向垂直纸面向里D.轨迹2是新核的,磁场方向垂直纸面向里答案 D5.(2015广东理综,16,4分)在同一匀强磁场中,α粒子He)和质子H)做匀速圆周运动,若它们的动量大小相等,则α粒子和质子( )A.运动半径之比是2∶1B.运动周期之比是2∶1C.运动速度大小之比是4∶1D.受到的洛伦兹力之比是2∶1答案 B12.(2015江苏单科,15,16分)一台质谱仪的工作原理如图所示,电荷量均为+q、质量不同的离子飘入电压为U0的加速电场,其初速度几乎为零。
这些离子经加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场,最后打在底片上。
已知放置底片的区域MN=L,且OM=L。
某次测量发现MN中左侧区域MQ损坏,检测不到离子,但右侧区域QN仍能正常检测到离子。
在适当调节加速电压后,原本打在MQ的离子即可在QN检测到。
(1)求原本打在MN中点P的离子质量m;(2)为使原本打在P的离子能打在QN区域,求加速电压U的调节范围;(3)为了在QN区域将原本打在MQ区域的所有离子检测完整,求需要调节U的最少次数。
(取lg2=0.301,lg3=0.477,lg5=0.699)答案(1) (2)≤U≤(3)3次13.(2015山东理综,24,20分)如图所示,直径分别为D和2D的同心圆处于同一竖直面内,O 为圆心,GH为大圆的水平直径。
两圆之间的环形区域(Ⅰ区)和小圆内部(Ⅱ区)均存在垂直圆面向里的匀强磁场。
间距为d的两平行金属极板间有一匀强电场,上极板开有一小孔。
一质量为m、电量为+q的粒子由小孔下方处静止释放,加速后粒子以竖直向上的速度v射出电场,由H点紧靠大圆内侧射入磁场。
不计粒子的重力。
(1)求极板间电场强度的大小;(2)若粒子运动轨迹与小圆相切,求Ⅰ区磁感应强度的大小;(3)若Ⅰ区、Ⅱ区磁感应强度的大小分别为、,粒子运动一段时间后再次经过H点,求这段时间粒子运动的路程。
答案(1) (2)或(3)5.5πD考点三带电粒子在复合场中的运动4.(2015福建理综,22,20分)如图,绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场,电场方向水平向右,电场强度大小为E,磁场方向垂直纸面向外,磁感应强度大小为B。
一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑,到达C 点时离开MN做曲线运动。
A、C两点间距离为h,重力加速度为g。
(1)求小滑块运动到C点时的速度大小v C;(2)求小滑块从A点运动到C点过程中克服摩擦力做的功W f;(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置,当小滑块运动到D点时撤去磁场,此后小滑块继续运动到水平地面上的P点。
已知小滑块在D点时的速度大小为v D,从D点运动到P点的时间为t,求小滑块运动到P点时速度的大小v P。
答案(1) (2)mgh-(3)5.(2015天津理综,12,20分)现代科学仪器常利用电场、磁场控制带电粒子的运动。
真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场,电场与磁场的宽度均为d。
电场强度为E,方向水平向右;磁感应强度为B,方向垂直纸面向里。
电场、磁场的边界互相平行且与电场方向垂直。
一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放,粒子始终在电场、磁场中运动,不计粒子重力及运动时的电磁辐射。
(1)求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2;(2)粒子从第n层磁场右侧边界穿出时,速度的方向与水平方向的夹角为θn,试求sin θn;(3)若粒子恰好不能从第n层磁场右侧边界穿出,试问在其他条件不变的情况下,也进入第n层磁场,但比荷较该粒子大的粒子能否穿出该层磁场右侧边界,请简要推理说明之。
答案(1)2 (2)B(3)若粒子恰好不能从第n层磁场右侧边界穿出,则θn=sin θn=1在其他条件不变的情况下,换用比荷更大的粒子,设其比荷为,假设能穿出第n层磁场右侧边界,粒子穿出时速度方向与水平方向的夹角为θn',由于>则导致sin θn'>1说明θn'不存在,即原假设不成立。
所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界。
6.(2015浙江理综,25,22分)使用回旋加速器的实验需要把离子束从加速器中引出,离子束引出的方法有磁屏蔽通道法和静电偏转法等。
质量为m,速度为v的离子在回旋加速器内旋转,旋转轨道是半径为r的圆,圆心在O点,轨道在垂直纸面向外的匀强磁场中,磁感应强度为B。
为引出离子束,使用磁屏蔽通道法设计引出器。
引出器原理如图所示,一对圆弧形金属板组成弧形引出通道,通道的圆心位于O'点(O'点图中未画出)。
引出离子时,令引出通道内磁场的磁感应强度降低,从而使离子从P点进入通道,沿通道中心线从Q点射出。
已知OQ长度为L,OQ与OP的夹角为θ。
(1)求离子的电荷量q并判断其正负;(2)离子从P点进入,Q点射出,通道内匀强磁场的磁感应强度应降为B',求B';(3)换用静电偏转法引出离子束,维持通道内的原有磁感应强度B不变,在内外金属板间加直流电压,两板间产生径向电场,忽略边缘效应。
为使离子仍从P点进入,Q点射出,求通道内引出轨迹处电场强度E的方向和大小。
答案(1) 正电荷(2)(3)方向沿径向向外Bv-7.(2015重庆理综,9,18分)图为某种离子加速器的设计方案。
两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场。
其中MN和M'N'是间距为h的两平行极板,其上分别有正对的两个小孔O和O',O'N'=ON=d,P为靶点,O'P=kd(k为大于1的整数)。
极板间存在方向向上的匀强电场,两极板间电压为U。
质量为m、带电量为q的正离子从O点由静止开始加速,经O'进入磁场区域。
当离子打到极板上O'N'区域(含N'点)或外壳上时将会被吸收。
两虚线之间的区域无电场和磁场存在,离子可匀速穿过。
忽略相对论效应和离子所受的重力。
求:(1)离子经过电场仅加速一次后能打到P点所需的磁感应强度大小;(2)能使离子打到P点的磁感应强度的所有可能值;(3)打到P点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。
答案(1) (2)(n=1,2,3…k2-1)(3) h。
