35KV变电所变配电工应知应会
机电队35KV变电所值班工安全生产责任制
机电队35KV变电所值班工安全生产责任制
一、责任范围
在机电队队长的领导下，负责机电队35KV变电所的运行和日常维护工作，是本岗位安全生产的责任人。
二、责任清单
1、地面变配电工必须经过专业培训，考试合格，持证上岗。
2、认真执行国家和上级的安全生产方针、政策、法律、法规和各项制度，积极参与公司或区队组织的安全生产教育、培训及事故应急演练，提高自身安全素质。
3、上岗期间必须保证良好的精神状态和工作状态，禁止酒后上岗，严禁带病上岗。
4、严格遵守劳动纪律，工作时间要坚守岗位，不得无故脱岗、睡岗，不得做与本岗位无关的事。
5、严格执行操作规程、严格执行巡回检查制度，认真填写各种值班台帐，运行日志。
6、掌握本所在系统中的运行方式（包括每季运行方式）及设备运行状态，接受并正确执行调度命令，严格执行工作票、操作票，正确迅速进行倒闸操作及事故处理。
7、负责搞好当班机房文明生产和消防工作，确保机房清洁整齐，消防器材完好。
8、值班人员应做到规定的应知应会，懂灭火器的使用方法、会
报警、会扑灭初期火灾。
9、坚持岗位练兵，要做到“三知四会”。
10、严格执行要害场所保卫工作，非工作人员未经许可，禁止进入机房。
经许可进入者必须进行登记。
11、严格执行交接班制度。
12、负责职责范围内的安全风险分级管控、事故隐患排查治理、人员职业健康保护的相关工作。
13、履行法律法规规定的其他安全生产职责。
14、完成领导交办的其他工作。
变电所操作电工技术操作规程
变电所操作电工技术操作规程一、安全操作规程1. 在进行变电所操作电工技术操作之前，必须确保操作人员已经穿戴好符合安全要求的个人防护装备，包括绝缘手套、防炸眼镜等，并经过相关培训和持证上岗。
2. 在操作变电所设备之前，必须先对设备进行一次全面的巡检，确保设备正常工作状态和安全可靠。
3. 操作人员必须熟悉并掌握变电所设备的操作说明书，严格按照操作要求进行操作，切勿擅自改变或调整设备参数。
4. 在操作电气设备时，必须先切断电源，确保设备处于安全断电状态下进行操作，避免电击危险。
5. 操作人员必须保持清醒、专注的状态，切勿操作时分心或受到其他干扰。
6. 操作人员在进行高空操作时，必须严格按照安全绳索的使用规范进行操作，确保自身安全。
7. 在操作电气设备时，必须使用绝缘工具，避免接触带电部件，防止触电危险。
8. 操作人员在操作设备时，必须遵守操作间隔时间规定，确保设备得到足够的冷却时间，并避免设备过载或短路等安全隐患。
9. 在操作分析仪器和测试设备时，必须先将设备置于待测状态，确保操作的准确性和安全性。
10. 操作人员在进行设备维修或更换操作时，必须先将设备切断电源并使用绝缘连线，确保自身安全和设备完整性。
二、操作流程规程1. 操作人员必须先了解变电所设备的工作原理和操作流程，熟悉所有控制开关和按钮的功能和作用。
2. 在操作变电所主控室时，必须先检查各项指示灯和仪表的状态，确保设备运行正常。
3. 操作人员在进行设备开关操作时，必须先与现场其他人员进行沟通，并确保设备处于安全状态之后，方可操作。
4. 在进行设备开关操作时，必须先按照操作顺序打开或关闭相应的开关，避免错误操作或设备损坏。
5. 在进行设备操作时，必须注意设备的运行参数和状态，及时监测设备的运行情况，以便及时发现问题并采取相应措施。
6. 在操作变电所设备时，必须时刻关注设备周围的安全环境，确保设备正常运行并保证人员安全。
7. 操作人员在进行设备调试、维修或更换操作时，必须遵循设备制造商的操作要求和工作流程，切勿擅自修改或调整设备参数。
变电站值班员应知应会题
员工应知应会50题四十五、安全管理中的“三违”、“三不伤害”和“三级安全教育”是指什么？答：“三违”指违章指挥、违章操作、违反劳动纪律；“三不伤害”指我不伤害自己，我不伤害他人，我不被他人伤害；“三级安全教育”指新进和转岗员工的厂级教育、车间级教育和班组级教育。
四十六、安全生产的“一岗双责”指在履行本岗位职责的同时，切实履行所分管领域的安全生产管理责任。
变电站值班员应知应会一、什么是电气设备的额定值？答：任何一台电气设备，为了安全可靠地工作，都必须有一定的电流、电压和功率等的限制和规定值。
这个规定值就称为额定值。
二、内部过电压和大气过电压对设备有什么危害？答：内部过电压和大气过电压值都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。
三、哪些工作需要填写第一种工作票？答：（1）高压设备上工作需要全部停电或部分停电者；（2）高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。
四、保证安全的组织措施是什么？答：电气设备上工作，保证安全的组织措施为：（1）工作票制度；（2）工作许可制度；（3）工作监护制度；（4）工作间断、转移和终结制度。
五、保证安全的技术措施是什么？答：在全部停电或部分停电的电气设备上工作，必须完成下列措施：（1）停电；（2）验电；（3）装设接地线；（4）悬挂标示牌和装设遮栏。
六、什么叫半绝缘变压器？什么叫全绝缘变压器？答：半绝缘就是变压器靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘变压器。
七、变压器在电力系统中的主要作用是什么？答：变压器在电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户的需要。
八、真空断路器的优点，主要有哪五条？答：（1）触头开距小，如10kV仅12mm；（2）灭弧性能好，仅半个周期内完成灭弧；（3）灭弧室不需维修，不引起火灾；（4）体积小，重量轻，寿命长；（5）适用于频繁操作场所。
35KV变电所变配电工应知应会全解
35KV变电所变配电工应知应会全解前言35KV变电所变配电工作为电力系统的重要组成部分，其工作任务涉及到电力生产、输送、配送等众多重要环节。
为了更好地了解35KV变电所变配电工的相关知识和技能，本文将从以下几个方面进行介绍：1.35KV变电所变配电工的基础知识；2.35KV变电所变配电工的工作任务；3.35KV变电所变配电工的安全操作规范；4.35KV变电所变配电工的应急处理流程。
35KV变电所变配电工的基础知识35KV变电所变配电工作为电力系统的一种重要人员，需要具备以下基础知识：1.电力系统的基本概念电力系统是指电力的发电、输送和配送所组成的统一的系统，包括发电厂、变电站、配电站、输电线路、配电线路和用户用电设备等。
2.电力系统的安全意识电力系统的工作必须保证安全。
35KV变电所变配电工必须具备强烈的安全意识，了解电力系统的危险性和重要性，遵守安全操作规程，确保工作安全。
3.电力设备的构成和工作原理35KV变电所变配电工需要了解电力设备的构成和工作原理，如变压器、开关柜、断路器、接触器、隔离开关等。
4.电力系统的保护措施35KV变电所变配电工要了解电力系统的保护措施，如接地保护、过电流保护、过压保护等，以保证工作中设备和人员的安全。
35KV变电所变配电工的工作任务35KV变电所变配电工的主要工作任务包括以下几个方面：1.电力设备的检修和维护35KV变电所变配电工需要对电力设备进行定期检修和维护，确保设备的正常运行。
2.电力设备的开关操作35KV变电所变配电工需要进行电力设备的开关操作，包括接通、分闸、合闸等操作。
3.电力设备的调试和试验35KV变电所变配电工需要进行电力设备的调试和试验，确保设备满足要求。
4.电力设备的故障处理35KV变电所变配电工需要对电力设备的故障进行及时处理，保障电力系统的正常运行。
35KV变电所变配电工的安全操作规范35KV变电所变配电工的工作需要严格遵守电力系统的安全操作规范，以确保工作安全。
变电应知应会
牵引变电值班员岗位题库第一部分岗位应知一、初级工⑪填空：1、防洪期是每年的月日至月日。
防寒期是每年的月日至月日。
答案：6月15日至9月15日；11月15日至次年3月15日2、防洪工作的指导思想是。
答案：全员防洪，全年防洪3、防洪工作的工作方针是。
答案：预防为主，安全第一，全力抢修，当年复旧。
4、防汛期值班，必须坚守岗位，电话玲响声无人接视为脱岗。
答案：三声5、各种记录和报表要按规定时间填写，时间、年份记，分和秒要记位。
答案：全称；２位。
6、供电事故按性质分、、和。
答案：供电事故按性质分重大事故、大事故、一般事故和障碍。
7、验电前，要将验电器在的设备上试验。
答案：有电的8、差动保护的保护范围是。
答案：差动保护的保护范围是一次110KVＬＨ和二次27.5KVＬＨ之间。
9、电气设备的检修作业分五种：、、、、。
答案：高压设备停电作业、高压设备带电作业、高压设备远离带电部分的作业、低压设备停电作业、低压设备带电作业。
10、高压是指对地电压为的电压。
答案：250伏以上。
11、高空作业是指距离地面米以上的作业。
答案：3米12、牵引变电所的电气设备自开始即认定为带电设备。
答案：第一次受电13、三极管的主要性能是。
答案：有放大能力14、正弦交流电的最大值与有效值之间的关系是。
答案：最大值=根号2倍的有效值15、具有改善电力系统功率因数的作用。
答案：电容16、纯电容电路中，电压电流90°。
答案：滞后17、纯电感电路中，电压电流90°。
答案：超前18、我段牵引变系统中，直流操作电源电压等级有和两种。
答案: 220V 110V19、电阻R1和R2 串联，已知R2=4R1，若R2两端电压U2=16V，则R1两端电压。
答案:U1= 4V20、电路中有a、b、c 三点，当选择c为参考点时，Ua=15V，Ub=5V，若选择b为参考点，则Ua= . 答案: 10V21、变电所（亭）电流互感器副边的额定电流一般为；电压互感器副边的额定电压一般为 .答案: 5A 100V22、当线圈中的发生变化时，线圈两端就产生。
35KV变电所变配电工应知应会

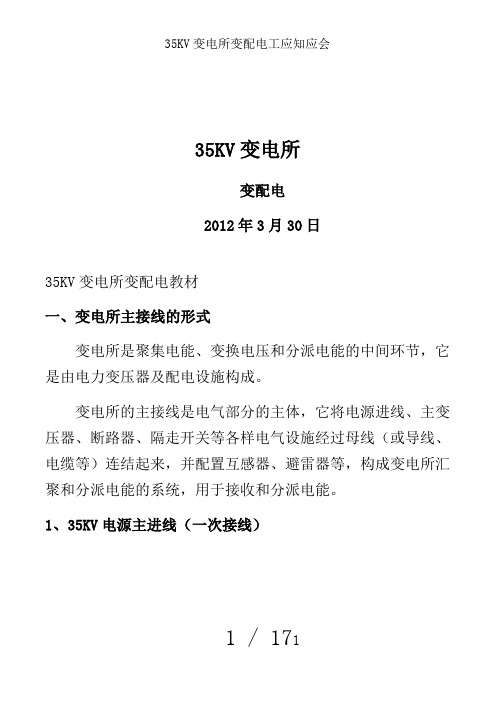

35KV变电所变配电2012年3月30日35KV变电所变配电教材一、变电所主接线的形式变电所是聚集电能、变换电压和分派电能的中间环节，它是由电力变压器及配电设施构成。
变电所的主接线是电气部分的主体，它将电源进线、主变压器、断路器、隔走开关等各样电气设施经过母线（或导线、电缆等）连结起来，并配置互感器、避雷器等，构成变电所汇聚和分派电能的系统，用于接收和分派电能。
1、35KV电源主进线（一次接线）1 / 17我矿电源主接线方式为全桥型接线方式，此种接线方式适应性强，操作方便，运转灵巧。
我矿主接线的形式以下列图：我矿35KV变电所所用两回路电源来自纵楼变电所不一样的母线端：一路为35KV纵-石523（石台一回路）供电线路；一路为35KV纵-石518（石台二回路）供电线路。
正常状况下我矿供电状态为一条供电线路为运转状态，另一条供电线路为热备用状态。
名词解说2 / 17热备用状态：是指该线路已具备运转条件，经一次合闸操作即可转为运转状态的状态。
母线、变压器、电抗器、电容器及线路等电气设施的热备用是指连结该设施的各侧均无安全举措，各侧的断路器所有在断开地点，且起码一组断路器各侧隔走开关处于合上地点，设施继电保护投入，断路器的控制、合闸及信号电源投入。
断路器的热备用是指其自己在断开地点、各侧隔走开关在合闸地点，设施继电保护及自动装置知足带电要求。
冷备用状态:是指连结该设施的各侧均无安全举措,连结该设施的各侧均有显然断开点或可判断的断开点。
也就是说：线路的断路器断开，相关隔走开关和接地刀闸处于断开地点，就是冷备用状态。
二、设施资料1、进线隔走开关型号：3 / 17作用：当断路器断开电路后，因为隔走开关的断开，使有电与无电部分能获得显然的隔绝，起协助开关的作用。
别的，隔走开关拥有必定的自然灭弧能力，常用在电压互感器和避雷器等电流很小的设施投入和断开上，以及一个断路器与几个设施的连结处，使断路器经过隔走开关的倒换更加灵巧方便。
《变电继保类应知应会题》300题
《变电继保类应知应会题》300题2022年修改版）一、判断题：1、一经操作即带有电压的电气设备不属于运用中的电气设备。
(某)2、临时工经过安全知识教育后，可下现场单独工作。
(某)3、事故停电，在未拉开有关隔离开关(刀闸)和做好安全措施以前，可以触及设备或进入遮栏。
(某)4、工作人员在工作中可随便移动或拆除遮栏、接地线、标示牌。
(某)5、在带电的电流互感器二次回路上工作时，严禁将变流器二次侧开路。
(√)6、在带电的电流互感器二次回路上工作时，可以在电流互感器与短路端子之间的回路和导线上进行任何工作。
(某)7、接临时负载，必须装有专用的刀闸和熔断器(保险)。
(√)8、检验继电保护的工作人员，可以对运行中的设备、信号系统、保护压板进行操作。
(某)9、工作负责人不得擅自变更安全措施。
(√)10、工作中如有特殊情况需要变更时有关检修设备的运行接线方式，值班人员不必事先取得工作负责人的同意。
(某)11、工作班成员无须监督现场安全措施的实施。
(某)12、开工前工作票内的全部安全措施可分多次做完。
(某)13、当日工作间断时，工作班人员应从工作现场撤出，所有安全措施必须拆除。
(某)14、任何运用中的星形接线设备的中性点，必须视为带电设备。
(√)15、作业人员必须具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
(√)16、新参加电气工作的人员，工作能力强的,可以单独从事危险工作。
(某)17、任何作业人员有权拒绝违章指挥和强令冒险作业。
(√)18、触电急救，首先要使触电者迅速脱离电源，越快越好。
(√)19、在工作任务重、时间紧的情况下专责监护人可以兼做其他工作。
(某)20、在继电保护屏间的通道上搬运试验设备时，要与运行设备保持一定距离，防止误碰运行设备。
(√)21、电流互感器的二次绕组无须永久性的保护接地。
(某)22、低压回路停电的工作前无须验电。
(某)23、进入高空作业现场，应戴安全帽。
(√)24、高处工作传递物件，可以上下抛掷。
变电站安全运行、变电站值班员应知应会超全题库
1.电力变压器中油的作用是绝缘和散热2.变压器的温度升高时，绝缘电阻测量值降低3.变压器的上层油温不应超过85℃。
4.新变压器投运行前，应做5次冲击合闸试验5.变压器并联运行的理想状况：空载时，并联运行的各台变压器绕组之间无环流。
6.变压器负载增加时，将出现一次侧电流随之相应增加。
7.变压器的冷却方式有油浸自冷、油浸风冷、强迫油循环风冷8.在变压器的图形符号中Ｙ表示三相线圈星形连接9.变压器的主绝缘是指油箱与接地部分之间(线圈)与线圈之间的绝缘10.变压器呼吸器作用用以清除吸入空气中的杂质和水分。
11.电力变压器运行电压一般不应高于该分接额定电压的105%12.变压器的额定电压包括一次额定电压和二次额定电压，都是反映的线电压13.下龙花垣35kv变电站主变容量为16000KVA。
14.华晋110kv变电站主变型号为SFSZ11-63000/110，即三相（S）风冷（F）三绕组（S）带有载调压（Z）设计序号（11）额定容量63000kVA，额定电压110kV 的变压器。
15.华晋35kv变电站主变容量为31500KVA。
16.白家坡35kv变电站主变容量为12500KVA。
17.重瓦斯作用于跳闸，轻瓦斯作用于信号。
18.用手触摸变压器外壳时如有麻电感,可能是外壳接不良引起的.19.电气工作票、操作票符合《电力安全工作规程》的要求20.操作票应用黑色或蓝色的刚(水)笔或圆珠笔逐项填写。
21.操作票应填写设备的双重名称22.每张操作票只能填写一个操作任务23. 填写操作票，要包括操作任务、操作顺序、发令人、操作人、监护人及操作时间等。
24.第一种工作票应在工作前1日交给值班员。
25.一张工作票中，工作许可人与工作负责人不得互相兼任。
26.工作票由工作负责人填写，也可以由工作票签发人填写。
27.所有工作人员，不许单独进入、滞留在高压室、阀厅内和室外高压设备区内。
28.只有在同一停电系统的所有工作票都已终结，并得到值班调控人员或运维负责人的许可指令后，方可合闸送电。
电力线路工必知应会、应知应会(130题)
电力线路工必知必会1、一级负荷的供电原则是什么？答：一级负荷应有两个独立电源供电，确保在故障状况下也能够不连续供电，对两路电源的转换时间有要求。
2、二级负荷的供电原则是什么？答：两路电源应有一路牢靠电源，确保除故障状况外不连续供电。
3、高、低压划分原则是什么？答：设备对地电压在 250V 以上者为高压；设备对地电压在 250V 及以下者为低压。
4、运行中的供电设备是指什么？答：指全部带有电压，或局部带有电压或一经操作即可带有电压的设备。
5、由 10KV 及以下三相供电的，其用户受电端电压波动幅度为多少？答：为不超过额定电压的±7％；6、220V 单相供电的用户受电端电压波动幅度为多少？答：为不超过额定电压的＋ 7％~ －10％；7、自动闭塞信号变压器二次端子，电压波动幅度为多少？答：为额定值的±10％；8、在电力系统非正常状况下，用户受电端的电压值最大允许偏差为多少？答：不超过额定值的±10％。
9、在电力设备上工作，保证安全的组织措施是什么？答：工作票制度〔包括口头命令或命令〕、工作许可制度、工作监护制度、工作连续和转移工地制度、工作完毕和送电制度。
10、工作票的有效使用期是多少？答：不得超过三天，工作连续超过24 小时应重填发工作票。
11、工作票所列的工作组员其责任是什么？答：明确分担的任务并按时完成；严格遵守纪律、执行安全措施、关心组员的安全；觉察问题准时向工作执行人提出改进意见。
12、事故紧急处理是否可不签发工作票？答：可不签发工作票、但必需实行安全措施。
13、保证安全的技术措施有哪些？答：停电、检电、接地封线、悬挂标示牌及装设防护物。
14、人体与 6－10KV 带电体之间是最小安全距离是多少？答：当有安全遮栏时，为 0.35 米；当无安全遮栏时，为 0.7 米。
15、电力线路定期巡察和夜间巡察的周期是如何规定的？答：定期巡察为每月至少一次，夜间巡察为半年一次。
35KV变电工岗位描述
35KV变电工岗位描述欢迎到35KV变电所检查指导工作!我是生产服务公司35KV变电工XXX，从事本岗位工作XXX年，持有证件齐全有效(同时进行证件展示)。
下面我就本岗位工作进行描述：一、本岗位应知的法律法规《安全生产法》、《煤炭法》、《矿山安全法》、《劳动法》、《煤矿安全规程》、《作业规程》、《操作规程》等。
二、岗位职责1、坚持安全生产方针，树立安全第一的思想，遵守劳动纪律，坚守工作岗位，按章操作。
2、负责监视变电所内供电设备的运行情况。
3、按时填写各种记录，做到准确详细完整。
4、完成各项倒闸操作任务。
5、处理设备运行中突发的各种电气事故。
6、保持机房设备及环境卫生清洁整齐。
三、设备的描述1、35kv系统35kv系统共有高压成套配电装置11套及主变压器2台、所用变2台，包括：两路进线、所用变两台、电压互感器两套、主变高压侧开关两套、联络、隔离及35kv备用各一面。
①35kv进线：35KV进线包括3545凉锦I、3549凉锦II两回路，各由高压柜、真空断路器、电流互感器、过电压保护器等一次设备组成。
高压柜采用西安西电高压开关有限责任公司生产的KYN61-40.5型移开式金属铠装开关柜。
其优点是，检修时只需将故障设备的手车拉出，并换入同类备用手车即可恢复送电，供电可靠性高。
断路器选用西安西电高压开关有限责任公司生产的ZN85G-40.5/1600-25型断路器，它能通断正常负载电流、接通和承受一定时间的短路电流，并能在保护装置的作用下自动跳闸，切除短路故障。
由于真空断路器的特点是灭弧可靠、速度快，易引起操作过电压，所以在其下装设了JPB组合过电压保护器，确保出现操作过电压时及时对地放电，保护断路器等设备及人身的安全。
电流互感器则选用大连第二互感器厂生产的LZZBJ9-40.5型电流互感器，可将一次系统中的大电流按一定比例变为二次系统中的小电流，便于一次设备的测量、计量、保护。
此外，本柜还配置有西安双通科技生产的STK-6000C型开关状态显示器，用以监测隔离手车的位置及断路器的分合闸状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石台矿35KV变电所变配电工培训教材保运一区20XX年3月30日35KV变电所变配电工培训教材应知应会石台矿业35KV变电所担负着石台矿业生产、生活及部分外转供电的运行管理，变电所设10000KVA变压器两台，630KVA变压器两台，50KVA所用变压器两台，共43台高压开关柜，电力电容器110台，供电来自纵楼11KV变电所，导线型号均为LGJ-120，排列方式为水平，几何均距为3M，运行方式为并列，最大申报负荷10000KW。
纵楼区变石台矿业35KV高压开关柜负荷整定分别为：518线路全长12.8KM，1803/0，1457/0.3，550/1.5；523线路1830/0，1218/0.3，550/1.5。
由35kV/6kV主变直接向6kV母线供电，6kV母线是单母线分段向装置负荷供电。
一、变电所主接线的形式变电所是汇集电能、变换电压和分配电能的中间环节，它是由电力变压器及配电设备组成。
变电所的主接线是电气部分的主体，它将电源进线、主变压器、断路器、隔离开关等各种电气设备通过母线（或导线、电缆等）连接起来，并配置互感器、避雷器等，构成变电所汇聚和分配电能的体系，用于接收和分配电能。
1、35KV电源主进线（一次接线）我矿电源主接线方式为全桥型接线方式，此种接线方式适应性强，操作方便，运行灵活。
我矿主接线的形式如下图：我矿35KV变电所所用两回路电源来自纵楼变电所不同的母线端：一路为35KV纵-石523（石台一回路）供电线路；一路为35KV纵-石518（石台二回路）供电线路。
正常情况下我矿供电状态为一条供电线路为运行状态，另一条供电线路为热备用状态。
名词解释热备用状态：是指该线路已具备运行条件，经一次合闸操作即可转为运行状态的状态。
母线、变压器、电抗器、电容器及线路等电气设备的热备用是指连接该设备的各侧均无安全措施，各侧的断路器全部在断开位置，且至少一组断路器各侧隔离开关处于合上位置，设备继电保护投入，断路器的控制、合闸及信号电源投入。
断路器的热备用是指其本身在断开位置、各侧隔离开关在合闸位置，设备继电保护及自动装置满足带电要求。
冷备用状态:是指连接该设备的各侧均无安全措施,连接该设备的各侧均有明显断开点或可判断的断开点。
也就是说：线路的断路器断开，有关隔离开关和接地刀闸处于断开位置，就是冷备用状态。
二、设备资料1、进线隔离开关型号：GW5-40.5G作用：当断路器断开电路后，由于隔离开关的断开，使有电与无电部分能得到明显的隔离，起辅助开关的作用。
此外，隔离开关具有一定的自然灭弧能力，常用在电压互感器和避雷器等电流很小的设备投入和断开上，以及一个断路器与几个设备的连接处，使断路器经过隔离开关的倒换更为灵活方便。
2、进线真空开关型号：ZW-8作用：它不仅可以切断与闭合高压电路的空载电流和负载电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切除故障电流，以减少停电范围，防止事故扩大，保证系统安全运行。
3、所用变压器（2台）型号：S11-50/35额定容量：50KVA额定电压：35000±5%额定频率：50HZ作用：为35KV变电所高压开关柜需要提供220V操作电源，直流屏也需要220电源持续浮充。
4、主变压器（2台）型号：SFZ7-10000/35 额定容量：10000KVA额定电压：35000±4 2.5%额定频率：50HZ作用：将35KV电压转换为6KV电压。
35KV变电所主变压器上的保护有：重瓦斯保护、轻瓦斯保护、比例差动保护、过流保护、线路保护、过负荷保护。
5、电压互感器型号：JDZ-35作用：提供测量和保护信号的100V电压6、35KV线路避雷器型号：YGWZ-42/134作用：防止感应雷电损坏电气设备。
7、630KVA变压器型号：S11-MR-630/6(1号)，S11-MR-630/6(1号)。
8、6KV高压配电柜型号：GG1-10-07S 由申正电力有限公司共43台。
其中重要开关柜名称及编号如下：井下共计6条回路：一水平一回路（6114）、一水平二回路（6214）二水平一回路（6116）、二水平二回路（6219）、二水平三回路（6117）、二水平四回路（6220）、风井共计三条回路：中央风井专用回路（618）、南风井专用回路（619）、两风井共用回路（6215）9、低压开关柜我矿低压 JK配电柜型号：GGD 电压：0.4KV 电流200A 无锡市江开电气有限公司共有12台。
三、停、送电知识1、两票三制指的是什么?答:两票:工作票、操作票。
三制：交接班制、巡回检查制、设备定期巡查制。
2、工作票的有效期为几天?工作间断24小时后应怎么办?答：工作票的有效期间不得超过三天。
工作间断超过24小时应重新填发工作票。
3、“两票”的保存期至少为一年。
4、电力作业三不停电是什么?答；(1)没有正确的工作票、倒闸票不停；(2)施工前没有联系好停送电单位不停；(3)任务不明、停电及影响范围不清楚不停，；4、工作许可制度中规定停、送电耐严禁什么?答：严禁约定时间停电、送电。
5、为什么不允许带负荷操作隔离开关?答：隔离开关没有消弧装置，其技术条件中也没有断流能力的要求，用它切断负荷电流，会产生弧光短路，造成设备烧毁等大事故，同时由于强烈电弧发出大量热和光，还会电击和电伤操作人员。
6、停电前，停电人员应当怎么做？a：操作票必须由操作人填写。
b：填好的操作票应进行审查，达到正确无误。
c：特定的操作，按规定也可使用固定操作票。
d：准备操作用具及安全用具，并进行检查。
7、停、送电倒闸操作的顺序是什么？答：停电拉闸操作必须按照断路器（开关）、负荷侧隔离开关（刀闸）、母线侧隔离开关（刀闸）的顺序依此操作。
送电合闸操作应按与上述相反的顺序进行。
8、对停电设备作安措时，应如何使用验电器进行验电？答：验电时，必须用电压等级适当而且合格的验电器，在检修设备进出线两侧各相分别验电。
验电前，应先在有电设备上进行试验，确证验电器良好。
9、验电时有哪些要求及注意事项?答：验电操作时要态度认真，克服可有可无的思想，避免因走过场而流于形式。
要掌握正确的判断方法和要领。
(1)验电的要求。
a：高压验电，操作人必须戴绝缘手套。
b：验电时，必须使用试验合格、在有效期内、符合该系统电压等级的验电器。
特别要禁止与不符合系统电压等级的验电器混用。
因为，在低压系统使用电压等级高的验电器，有电也可能验不出来；反之，操作人员安全得不到保证。
c：雨天室外验电，禁止使用普通(不防水)的验电器或绝缘拉杆，以免受潮闪络或沿面放电，引起人身事故。
d：先在有电的设备上检查验电器，应保证良好。
e：在停电设备的两侧(如断路器的两侧、变压器的高低压侧等)以及需要短路接地的部位，分相进行验电。
(2)验电的方法。
试验验电器，不必直接接触带电导体。
通常验电器清晰发光电压不大于额定电压的25%。
因此，完好的验电器只要靠近带电体(6、10、35kV系统，分别约为150、250、500mm)，就会发光(或有声光报警)。
10、接地线装设、拆除的顺序是如何规定的？答：装设接地线必须先接接地端，后接导线端，且必须接触良好。
拆除接地线的顺序与此相反。
装、拆地线均应使用绝缘棒和戴绝缘手套。
11、在停电设备上装设和拆除接地线应注意什么？答：（1）验明停电设备三相确无电压后，才能将其接地并三相短路；（2）对可能送电到停电设备的各个方面都要装设接地线；（3）使用的接地线应为多股软裸铜线，其截面的面积应符合《安规》中规定的短路电流的要求；（4）装设接地线必须先装接地端，后接导体端，且必须接触良好。
拆除接地线的顺序与此相反。
（5）装拆接地线均应使用绝缘棒和戴绝缘手套；（6）接地线必须使用专用线夹固定在导体上，严禁用缠绕方法进行接地或短路；（7）装拆接地线应做好记录，交接班时交代清楚。
12、低压回路停电的安全措施怎样做？答：（1）将检修设备的各方面电源断开取下熔断器（保险），在刀闸把手上挂“禁止合闸，有人工作”的标示牌。
（2）工作前必需验电。
（3）根据需要采取其他安全措施。
13、遇有电气设备着火时怎么办？答：遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。
对带电设备应使用干式灭火器。
二氧化碳灭火器灭火，不得使用泡沫灭火器或干燥沙子等灭火。
14、闭锁装置的“五防”：⑴防止误合，分开关；⑵防止误合，拉刀闸；⑶防止误走错间隔；⑷防止带电挂接地线和地刀；⑸防止带地刀和地线合开关，刀闸。
五、35KV变电所应知应会基础知识1.煤矿安全生产方针是“安全第一，预防为主”，“综合治理”。
2.煤矿“三大规程”是《煤矿安全规程》.《作业规程》.《煤矿工人技术操作规程》。
3.“三违”指的是“违章指挥.违章作业.违反劳动纪律”。
4.“三专三闭锁”中的“三专”是指：专用变压器、专用开关、专用线路。
“三闭锁”是指：瓦斯电闭锁、风电闭锁、主备扇闭锁。
19.高压换向接触器是用来给主电机接通和切断高压电源，并能换向运转，驱动提升机的提升.下放或停车。
20.电气设备着火时，应首先切断其电源。
21.矿井应有两回路主电源线路。
23.矿井的两回路电源线路上都不得分接任何负荷。
28、井下配电电压高压不超过10000V，低压不超过1140V。
电工学名词解释15、有功功率----又叫平均功率。
交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特。
16、视在功率----在具有电阻和电抗的电路内，电压与电流的乘积叫做视在功率，用字母Ps 来表示，单位为瓦特。
17、无功功率----在具有电感和电容的电路里，这些储能元件在半周期的时间里把电源能量变成磁场（或电场）的能量存起来，在另半周期的时间里对已存的磁场（或电场）能量送还给电源。
它们只是与电源进行能量交换，并没有真正消耗能量。
我们把与电源交换能量的速率的振幅值叫做无功功率。
用字母Q表示，单位为芝。
18、功率因数----在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以COSφ表示。
地面变电所知识１、矿井地面变电所的任务：受电、变电、配电。
２、地面变电所主结线．包括：一次结线二次结线、配出线的结线。
3、变电所一次结线：是指受电线路与主变压器之间的结线．Ａ、线路-变压器组结线有三种形式：（a）、用隔离开关作为进线开关：适用线路短，变压器容量小的情况。
（b）、用熔断器作为进线开关：适用线路长，容量小。
如：农村、小型企业。
（c）、用隔离开关、断路器作为进线开关：适用线路长，容量大。
我矿就是采用（C）方式。
Ｂ、桥式结线：可靠性高，两个电源，两台变压器。
