L T E信令流程详解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#LTE信令流程目录概述本文通过对重要概念的阐述,为信令流程的解析做铺垫,随后讲解LTE中重要信令流程,让大家熟悉各个物理过程是如何实现的,其次通过异常信令的解读让大家增强对异常信令流程的判断,再次对系统消息的解析,让大家了解系统消息的特点和携带的内容。
最后通过实测信令内容讲解,说明消息的重要信元字段。
第一章协议层与概念1.1控制面与用户面在无线通信系统中,负责传送和处理用户数据流工作的协议称为用户面;负责传送和处理系统协调信令的协议称为控制面。
用户面如同负责搬运的码头工人,控制面就相当于指挥员,当两个层面不分离时,自己既负责搬运又负责指挥,这种情况不利于大货物处理,因此分工独立后,办事效率可成倍提升,在LTE网络中,用户面和控制面已明确分离开。
1.2接口与协议接口是指不同网元之间的信息交互时的节点,每个接口含有不同的协议,同一接口的网元之间使用相互明白的语言进行信息交互,称为接口协议,接口协议的架构称为协议栈。
在LTE中有空中接口和地面接口,相应也有对应的协议和协议栈。
信令流数据流图1 子层、协议栈与流图2 子层运行方式LTE系统的数据处理过程被分解成不同的协议层。
简单分为三层结构:物理层、数据链路层L2和网络层。
图1阐述了LTE系统传输的总体协议架构以及用户面和控制面数据信息的路径和流向。
用户数据流和信令流以IP包的形式进行传送,在空中接口传送之前,IP包将通过多个协议层实体进行处理,到达eNodeB后,经过协议层逆向处理,再通过S1/X2接口分别流向不同的EPS实体,路径中各协议子层特点和功能如下:1.2.1NAS协议(非接入层协议)处理UE和MME之间信息的传输,传输的内容可以是用户信息或控制信息(如业务的建立、释放或者移动性管理信息)。
它与接入信息无关,只是通过接入层的信令交互,在UE和MME之间建立起了信令通路,从而便能进行非接入层信令流程了。
LTE 空中接口协议原理-82.ppt [兼容模式]
![LTE 空中接口协议原理-82.ppt [兼容模式]](https://img.taocdn.com/s3/m/981b4670a26925c52cc5bfb7.png)
LTE 协议原理介绍课程目标课程内容协议架构LTE 整体架构X2+=X2接入层和非接入层控制面协议架构UE eNode-B MME用户面协议架构UEeNode-BMME层2结构PDCPRLC MACRRC PHY层2包含如下子层:MAC ,RLC 和PDCPLayer 2Layer 3Layer 1课程内容物理层协议1个子帧子帧#5DwPTSGPUpPTS…子帧#91个半帧153600 T S = 5 ms1个子帧子帧#0DwPTSGPUpPTS30720T S…子帧#41个时隙T slot =15360T S1个无线帧T f = 307200 T s = 10 ms 无线帧结构-TDDn每个10ms 无线帧包括2个长度为5ms 的半帧,每个半帧由4个数据子帧和1个特殊子帧组成n 特殊子帧包括3个特殊时隙:DwPTS ,GP 和UpPTS ,总长度为1ms n 支持5ms 和10ms 上下行切换点n 子帧0、5和DwPTS 总是用于下行发送无线帧结构-TDD(续)n DwPTS(Downlink Pilot Time Slot)l PSSl也可用于传输PCFICH、PDCCH、PHICH、PDSCH和P-SCH等。
n UpPTS(Uplink Pilot Time Slot)l SSSl SRSl PRACH èpreamble format 4n GP(Guard Period)l上/下行保护n其它小区的下行信号对本小区的上行信号之间的干扰l下行到上行转换时间(20us)n基站由发射到接收所需要的转换时间n终端由接收到发射所需要的转换时间资源分组最小的资源单位,时域上为1个符号,频域上为1个子载波RE (Resource Element)REG ( Resource Element Group)RB ( Resource Block)CCE ( Channel Control Element)RBG ( Resource Block Group)资源单位业务信道的资源单位,时域上为1个时隙,频域上为12个子载波为控制信道资源分配的资源单位,由4个RE 组成为PDCCH 资源分配的资源单位,由9个REG 组成为业务信道资源分配的资源单位,由一组RB 组成物理资源图T 0=l 1DL symb −=N l R BD L R B s cN RB sc N ×resource elementsResource element ),(l k 1RB sc −N 下行物理资源图逻辑信道n MAC向RLC以逻辑信道的形式提供服务。
LTE空口协议栈总结

MAC协议1.功能1.1逻辑信道和传输信道的映射1.2复用一条或多条逻辑信道下来的数据(MAC SDUs)到传输块,并通过传输信道发送到物理层1.3把从传输信道发来的数据解复用成MAC SDU,并通过相应的逻辑信道发送到RLC层1.4调度信息报告,UE向NODEB请求传输资源1.5通过动态调度的方式,处理不同用户的优先级,以及同一用户的不同逻辑信道的优先级处理,主要在UE端实现。
1.6传输格式的选择,通过物理层上报的测量信息,用户能力,选择相应的传输格式,从而达到有效的资源利用。
MAC层在协议栈中的位置:MAC所处理的传输信道包括:广播信道(BCH)寻呼信道(PCH)随机接入信道(RACH)上行共享信道(UL-SCH)下行共享信道(DL-SCH)其实这些传输信道只是概念上的,因为传输信道在管理上不像逻辑信道有专门的信道号,它只是从功能上进行了描述,因此在实现上是否有这样的信道要取决于厂家自己。
对与MAC层和物理层之间的传输,也可以设置专门的通道,也可以通过一些简单的标识来处理,这只是信道的一种表现形式。
2.信道概念信道可以认为是不同协议层之间的业务接入点(SAP),是下一层向它的上一层提供的服务。
LTE沿用了UMTS里面的三种信道:逻辑信道,传输信道和物理信道。
2.1信道的用途及格式1)传输信道BCH广播信道:下行,固定的预定义传输格式,如有固定大小,固定发送周期,固定的调制编码方式等。
PCH寻呼信道:下行,支持UE的非连续接收达到省电的目的,RACH随机接入信道:上行,用于指定传输随机接入前导,发射功率等信息。
DL-SCH/UL-SCH共享信道:用于传输业务数据和系统控制消息。
2)逻辑信道BCCH广播控制信道:下行信道,用于广播系统控制信息,例如信道带宽,天线个数及各种信道的配置参数。
PCCH呼叫控制信道:下行信道,用于传输呼叫信息。
CCCH通用控制信道:下行信道,用于传递UE和系统间的控制信息。
LTE空中接口核心技术—MIMO+OFDM技术的研究

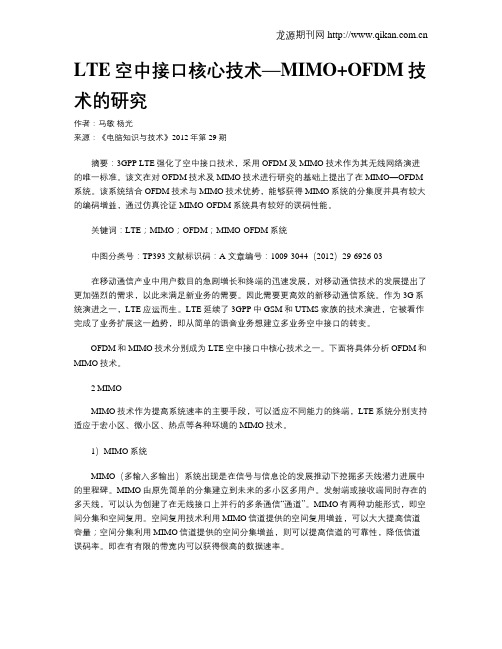

LTE空中接口核心技术—MIMO+OFDM技术的研究作者:马敏杨光来源:《电脑知识与技术》2012年第29期摘要:3GPP LTE强化了空中接口技术,采用OFDM及MIMO技术作为其无线网络演进的唯一标准。
该文在对OFDM技术及 MIMO技术进行研究的基础上提出了在MIMO—OFDM 系统。
该系统结合OFDM技术与MIMO技术优势,能够获得MIMO系统的分集度并具有较大的编码增益,通过仿真论证MIMO-OFDM系统具有较好的误码性能。
关键词:LTE;MIMO;OFDM;MIMO-OFDM系统中图分类号:TP393 文献标识码:A 文章编号:1009-3044(2012)29-6926-03在移动通信产业中用户数目的急剧增长和终端的迅速发展,对移动通信技术的发展提出了更加强烈的需求,以此来满足新业务的需要。
因此需要更高效的新移动通信系统。
作为3G系统演进之一,LTE应运而生。
LTE延续了3GPP中GSM和UTMS家族的技术演进,它被看作完成了业务扩展这一趋势,即从简单的语音业务想建立多业务空中接口的转变。
OFDM和MIMO技术分别成为LTE空中接口中核心技术之一。
下面将具体分析OFDM和MIMO技术。
2 MIMOMIMO技术作为提高系统速率的主要手段,可以适应不同能力的终端,LTE系统分别支持适应于宏小区、微小区、热点等各种环境的MIMO技术。
1)MIMO系统MIMO(多输入多输出)系统出现是在信号与信息论的发展推动下挖掘多天线潜力进展中的里程碑。
MIMO由原先简单的分集建立到未来的多小区多用户。
发射端或接收端同时存在的多天线,可以认为创建了在无线接口上并行的多条通信―通道‖。
MIMO有两种功能形式,即空间分集和空间复用。
空间复用技术利用MIMO信道提供的空间复用增益,可以大大提高信道容量;空间分集利用MIMO信道提供的空间分集增益,则可以提高信道的可靠性,降低信道误码率。
即在有有限的带宽内可以获得很高的数据速率。
LTE空中接口技术与性能_4

4.3 RLC子层
• RLC子层为来自上层的用户数据和控制数据提供可靠的传输服务。 RLC子层的功能由
• 第 4 章 空中接口和 RRC 技术 • 213 • RLC实体实现。RLC实体可以被配置为3种模式:透明模式
(TM)、非确认模式(UM)和确认模式(AM),即RLC子层 能够提供3种模式的数据传输服务。 • 确认模式可以对未正确接收的RLC PDU通过ARQ机制进行重传, 从而实现数据的无差错按序传输,可满足基于TCP的FTP等高层 协议对无差错传输的需求。非确认模式可以向上层提供按序传输 服务,对丢失的PDU不进行重传。非确认模式适用于VoIP等可 容忍一些差错但对时延要求很高的应用。透明模式中RLC子层对 来自上层的数据不做任何处理,只进行数据的透明传输。
图4-6 PDCP状态报告
• PDCP状态报告中的FMS字段表示尚未收到的PDU中SN的最 小值,PDU接收位图中的每一比特表示FMS对应的PDU之后 的每一个PDU的接收情况,比特值为0表示其对应的PDU尚 未接收到,比特值为1表示其对应的PDU已经接收到。
一级建造师继续教育
4.2.2 头压缩
使用头压缩的目的是减少传输应用层的冗余数据,以节 省宝贵的空中接口资源。头压缩仅应用于数据平面的 PDCP PDU。PDCP子层是否使用头压缩由高层负责配置。 目前LTE的PDCP子层仅支持ROHC头压缩协议。ROHC 协议框架中对应于多种高层协议分别定义了所使用的头压 缩算法,其参考协议号见表4-1。
• 在非切换状态下,RLC子层为PDCP子层提供按序提交和 重复包丢弃服务。而在切换状态下,由于UE与两个 eNode B同时通信,因此其RLC子层无法保证按序提交和 重复包丢弃,从而需要由PDCP子层来完成这些功能。
鲜枣课堂-LTE空中接口

速率加权
调制和解调 频率同步和时间同步 无线测量 MIMO处理 发射分集 波束赋形 射频处理
MAC PHY
LTE空中接口协议栈-L2结构 下行
Radio Bearers ROHC PDCP Security Security Security Security ROHC ROHC ROHC
传输信道
物理层 MAC层
逻辑信道通过MAC层提供的功能,映射到传输信道上
BCH PCH DL-SCH RACH UL-SCH
PBCH
PCFICH
PHICH
PDCCH
PDSCH
PRACH
PUCCH
PUSCH
LTE信道
NAS层 RRC层
下行
ESM RRC 完整性 ROHC EMM IP ESM RRC
...
Segm. ARQ etc Logical Channels
Scheduling / Priority Handling
Scheduling / Priority Handling
MAC
Multiplexing UE1
Multiplexing UEn
MAC
Multiplexing
HARQ Transport Channels
物理信道
LTE信道
NAS层 RRC层
下行
ESM RRC 完整性 ROHC EMM IP ESM RRC
上行
EMM IP
完整性
ROHC
PDCP层
加/解密 TM
BCCH
加/解密 UM/AM
DTCH
加/解密 TM
CCCH
加/解密 UM/AM
LTE网络下手游空口时延优化分析方法
杭州LTE网络下手游空口时延优化分析方法最佳实践总结杭州电信余杭分公司仲展毅1概述在4G时代,移动网带宽大幅提升,同时智能手机和应用也得到了极大发展。
在智能手机应用中,网络游戏明显占据着非常重要的地位。
如何提高用户在手机游戏中的网络体验成为游戏开发商、游戏代理商和电信运营商积极探索的方向。
从终端到服务器,整个体系的每一个环节都会影响用户的使用感知,基站空口显然是不确定性最大的一个环节,了解空口对时延的影响,并找到改善时延的方法非常重要。
本次通过研究手游在网络上2种交互连接的运作机制,并以典型情况介绍说明卡顿的根本原因。
通过LTE无线空口的3个主要指标RSRP、SINR、负荷分别开展统计分析和现场评估,得出指标与时延的相关性以及提升方案,最后就LTE的一些特性对空口时延的影响进行分析并给出调整的实测情况。
2手机游戏机制客户端与服务器间主要有2个交互连接,一个为TCP连接,一个为UDP连接。
游戏客户端与服务器间的TCP长连接由终端发起,通过这个TCP长连接进行心跳和其他信息交互,用以确认服务器状态正常,心跳间隔3 s,消息大小固定,流程如图示:客户端与服务器TCP流程图客户端和服务器之间交互的报文,除了TCP长连接报文以外,还有大量的UDP报文,传递玩家的操作信息。
主流网络游戏采用的同步机制为帧同步(非状态同步),主要流程如下:广播帧流程图当用户操作未及时上报,或客户端未及时收到服务器下发的广播消息时,都会体现为游戏中的卡顿。
由此可知,网络侧上下行的总时延超过60 ms会极大拉低用户感知,但60 ms是整个环路上总时延阈值,对于空口则需要将本段时延降低至接近极限值。
3空口时延影响因素3.1 覆盖、干扰与时延对杭州同一个MME下的E-UTRN进行大量拉网Ping测试,得到不同环境下空口时延的散点图:RSRP与Ping时延散点图通过进一步的数据分析,得到RSRP、SINR与Ping时延的样本点数的关系(此处并未考虑网络负荷的影响)。
LTE网络结构、网元功能及接口说明
L T E网络结构、网元功能及接口说明-CAL-FENGHAI.-(YICAI)-Company One1网络结构图:网元功能MMEl 控制面功能实体,临时存储用户数据的服务器,负责管理和存储UE相关信息,比如用户标识,移动性管理状态,用户安全参数等;l 为用户分配临时标识;l 当UE驻扎在该跟踪区域或者该网络时负责对该用户进行鉴权,处理MME和UE之间的所有非接入层消息E-UTRAN可以提供更高的上下行速率,更低的传输延迟和更加可靠的无线传输。
E-UTRAN中包含的网元是eNodeB(Evolved NodeB,演进的NodeB),为终端的接入提供无线资源UTRAN第三代移动通讯网络的无线接入网络,由RNC和NodeB组成,为终端的接入提供无线资源GREANGPRS/EDGE的无线接入系统,由BSC和BSS组成,为终端的接入提供无线资源HSS HLR的演进,存储用户签约信息和鉴权数据HLR 归属位置寄存器,存储用户签约信息和鉴权数据EIR 设备标识寄存器,对UE进行设备鉴权SGW服务网关,该网关是一个用户面实体,负责用户面数据路由处理,终结处于空闲状态的UE下行数据;管理和存储UE的SAE承载上下文,是3GPP系统内部用户面的锚点。
一个用户在一个时刻只能有一个SGWGGSN网关GPRS支持节点,提供网络接入控制功能、网络管理功能、运行支撑功能、透明和非透明方式的IP网接入功能、数据业务传送和服务质量控制等功能PGW分组数据网网关,负责UE接入PDN(Packet Data Network,分组数据网)的网关,分配用户IP地址,同时是3GPP和非3GPP接入系统的移动性锚点。
用户在同一时刻能够接入多个PGW。
PGW中内嵌GGSN功能MSC/VLR CS域处理网元,负责CS域业务的处理SMS-GMSC 、MSIWMSC短消息网关,通过Gd接口与SGSN相连,实现短消息功能SCF 智能业务控制功能,实现CAMEL功能CG 计费网关,完成计费信息的处理LIC 警用监听中心,完成监听业务功能接口说明:S1-MMEMME与eNodeB间的控制面接口,实现承载在SCTP基础上的S1AP S3MME与S3/S4 SGSN间的接口,实现系统间重接入或系统间切换时两个移动性管理网元间的信息交互,使用GTP V2协议S10MME与MME间的接口,实现MME重选时两个移动性管理网元间的信息交互,使用GTP V2协议S11 MME与SGW间的接口,使用GTP V2协议Gn/GpMME与Gn/Gp SGSN间的接口,实现系统间重接入或系统间切换时两个移动性管理网元间的信息交互,使用GTP V1协议S6a MME与HSS间的接口,使用Diameter协议S13 MME与EIR间的接口,使用Diameter协议。
物联网技术应用-移动通信系统空中接口概述
• RRC处理UE与E-UTRAN之间的所有信令
系统消息
PLMN和小区选择 准入控制 安全管理 小区重选 测量上报
切换和移动性
NAS传输 无线资源管理
NAS信令 RRC PDCP RLC MAC PHY
eNodeB
Page22
PDCP层
• 在控制面,PDCP负责对RRC和NAS信令消息进行加/解密和完整性校验。而在用户面上,PDCP的 功能略有不同,它只进行加/解密,而不进行完整性校验。
• 层一:物理层,为高层的数据提供无线资源及物理层的处理
Page19
非接入层信令
• 非接入层,或称为NAS,指的是AS(Access Stratum,接入层)的上层。NAS信令指的是在UE和 MME之间传送的消息。NAS信令可以分为两类: – EMM(EPS Mobility Management). – ESM(EPS Session Management).
物联网技术应用移动通信系统空中接口概述
目录
• 移动通信系统空中接口概述 • LTE空中接口 • LTE无线接口信道
Page2
移动通信系统空中接口概述
1、 多址技术 2、 双工方式 3、 LTE信道编码
Page3
多址技术简介
FDM A
多址技术
OFDM A
TDM A
CDM A
Page4
频分多址
功率
发射分集
波束赋形
射频处理
NAS信令 RRC PDCP RLC MAC PHY
eNodeB
Page26
空中接口的特点
• 确保无线发送的可靠:
– 重传,编码等
• 灵活地适配业务活动性及信道的多变性
lte空口协议
lte空口协议LTE空口协议。
LTE(Long Term Evolution)是第四代移动通信技术,其空口协议是LTE系统中非常重要的一部分。
空口协议是指LTE系统中无线接口的协议,它规定了LTE系统中无线信号的传输方式、调度方式、控制方式等,是LTE系统中保证用户数据传输的重要基础。
LTE空口协议主要包括物理层协议和数据链路层协议两部分。
物理层协议是LTE系统中最基础的协议,它负责将数字数据转换为模拟信号进行传输,并在接收端将模拟信号转换为数字数据。
物理层协议主要包括调制解调、信道编码、多天线技术等内容。
调制解调是指将数字数据转换为模拟信号的过程,在LTE系统中采用的调制方式是正交频分复用(OFDM)和正交码分复用(OCDM),这种调制方式能够有效地抵抗多径衰落等干扰,提高了系统的传输效率和抗干扰能力。
信道编码是指对数字数据进行编码以提高传输的可靠性,LTE系统中采用的是Turbo码和卷积码等编码方式。
多天线技术是指利用多个天线进行信号传输和接收,LTE系统中采用的是MIMO技术,通过利用多个天线同时发送和接收信号,可以提高系统的传输速率和覆盖范围。
数据链路层协议是LTE系统中负责控制和调度无线资源的协议,它主要包括调度、ARQ、HARQ、RLC等内容。
调度是指基站对用户进行资源分配和调度,以保证用户数据的传输质量和系统吞吐量。
LTE系统中采用的调度方式是基于资源块的动态调度,基站根据用户的信道质量和数据量进行动态调度,以保证系统资源的最优利用。
ARQ(Automatic Repeat reQuest)是指在数据传输过程中对丢失的数据进行重传,以保证数据的完整性和可靠性。
HARQ(Hybrid Automatic Repeat reQuest)是LTE系统中引入的一种混合ARQ方式,它结合了自动重传和增量传输,能够有效地提高数据的传输效率和可靠性。
RLC(Radio Link Control)是指在无线链路中对数据进行分段和重组,以适应不同的传输需求和无线环境。
