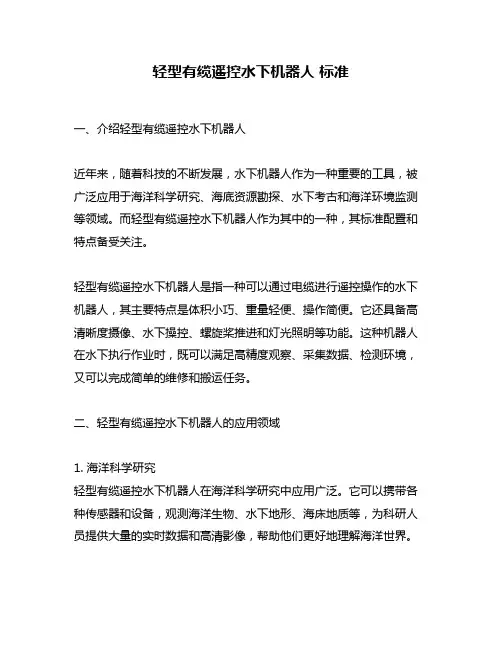

轻型有缆遥控水下机器人 标准
轻型有缆遥控水下机器人标准一、介绍轻型有缆遥控水下机器人近年来，随着科技的不断发展，水下机器人作为一种重要的工具，被广泛应用于海洋科学研究、海底资源勘探、水下考古和海洋环境监测等领域。
而轻型有缆遥控水下机器人作为其中的一种，其标准配置和特点备受关注。
轻型有缆遥控水下机器人是指一种可以通过电缆进行遥控操作的水下机器人，其主要特点是体积小巧、重量轻便、操作简便。
它还具备高清晰度摄像、水下操控、螺旋桨推进和灯光照明等功能。
这种机器人在水下执行作业时，既可以满足高精度观察、采集数据、检测环境，又可以完成简单的维修和搬运任务。
二、轻型有缆遥控水下机器人的应用领域1. 海洋科学研究轻型有缆遥控水下机器人在海洋科学研究中应用广泛。
它可以携带各种传感器和设备，观测海洋生物、水下地形、海床地质等，为科研人员提供大量的实时数据和高清影像，帮助他们更好地理解海洋世界。
2. 海底资源勘探在海底资源勘探中，轻型有缆遥控水下机器人常常被用来进行海底矿产资源、石油天然气等资源的勘查和采集工作。
其灵活性和高清晰度的摄像功能，使其能够在复杂的海底环境中快速准确地获取有关资源分布和状况的信息。
3. 水下考古水下考古是指对水下文化遗产的挖掘和研究，而轻型有缆遥控水下机器人在这一领域展现出了巨大的优势。
它可以搭载多种工具，如吸管、探测器等，协助考古学家进行海底文物的勘探和挖掘工作，有力地推动了水下考古的发展和成果。
4. 海洋环境监测作为海洋环境监测的利器，轻型有缆遥控水下机器人可以搭载各类传感器，实时监测海洋环境的温度、盐度、PH值等参数，为海洋环境监测和保护提供了重要数据支持。
三、对轻型有缆遥控水下机器人的个人理解和观点轻型有缆遥控水下机器人作为一种技术产品，具有独特的优势和广泛的应用前景。
它不仅可以代替人类进行一些危险或繁重的水下作业，还可以在水下环境中执行精确、高效的任务。
随着科技的进步和成本的降低，轻型有缆遥控水下机器人的市场需求将会持续增长，其应用领域也会不断扩大。
水下机器人[1]
![水下机器人[1]](https://img.taocdn.com/s3/m/7daa121b0622192e453610661ed9ad51f01d54a8.png)
水下[1]水下一、引言水下是一种用于在水下环境中执行任务的系统。
它们具备探测、监测、维修、作业等功能，能够在水下进行各种复杂的任务。
本文将详细介绍水下的各个方面。
二、水下的分类1.无人潜水器（ROV）1.1 概述1.2 结构和组成1.3 功能和应用领域2.无人遥控潜水器（ROUV）2.1 概述2.2 结构和组成2.3 功能和应用领域3.自主水下（AUV）3.1 概述3.3 功能和应用领域4.混合型水下4.1 概述4.2 结构和组成4.3 功能和应用领域三、水下的关键技术1.导航与定位技术1.1 水下定位技术1.2 导航算法1.3 传感器技术2.控制与通信技术2.1 控制系统2.2 通信系统2.3 自主决策与智能控制3.作业与维修技术3.1 作业装备3.3 操作与培训四、水下的应用领域1.海洋科学与勘探1.1 海洋生物学研究1.2 海洋地质与地球物理勘探1.3 海洋环境监测与保护2.石油与天然气开发2.1 油气田调查与勘探2.2 生产与运输管道巡检2.3 海底油井维修与作业3.海底考古与文物保护3.1 海底考古发掘与文物保护3.2 水下文化遗产保护与展示4.海底工程与建设4.1 海底电缆与管道敷设4.2 海洋工程施工与检修4.3 深海矿产开发与勘探五、水下的发展趋势与挑战1.发展趋势1.1 自主化与智能化1.2 多机协同作业1.3 多功能与模块化设计2.挑战与解决方案2.1 能量与续航能力2.2 对水下环境的适应性2.3 传感器技术的进一步发展六、附件本文档涉及的附件包括.1、水下结构示意图；2、水下操作手册。
法律名词及注释：1.专利：指由国家授予的技术发明或产品设计的独占权，其持有人在一定时间内拥有独立使用、制造、销售等权利。
2.知识产权：指以人的智力创造的具有独创性的产品、作品或发明的权利。
包括专利权、商标权、著作权等。
3.法律风险：指在法律体系中可能面临到的各种不确定因素，如侵权诉讼、合同纠纷等。
水下机器人设计毕业论文
目录第一章．绪论 (1)第二章• ROV简介 (2)（一）........................................ ROM概念和结构组成2（二）.................................................. ROM特点4（三）............................................ ROM功能和应用4（四）.............................................. ROM应用分类6（五）.............................................. ROM关键技术8第三章．总体设计 (10)（一）系统的总体架构..................................10（二）ROV$制系统结构及发展10（三）数据库设计11（四）运行设计12第四章．详细设计 (14)（一）整体软件设计14（二）上位机软件设计..................................14（三）下位机软件设计..................................52第五章．软件测试 (61)（一）.................................................. 测试目的61（二）测试方法和效果..................................61第一章绪论21 世纪是人类向海洋进军的世纪。
深海作为人类尚未开发的宝地和高技术领域之一，已经成为各国的重要战略目标，也是近几年国际上竞争的焦点之一。
水下机器人作为一种高技术手段在海洋开发和利用领域的重要性日渐重要。
当今，在一些国家的水下机器人技术已经日趋成熟，并在许多场合的应用中体现出了良好的效果。
随着产业的发展，迫切需要大量适用于作业的各式各样的水下机器人。
“海龙号”3500米水下机器人成功用于深海探测
“海龙号”3500米水下机器人成功用于深海探测“海龙号”ROV中广网上海12月9日消息（记者吴善阳）国家重大科技专项、目前我国下潜深度最大、功能最强的无人遥控潜水器(Remotely Operated vehicle,简称ROV)“海龙号”在上海交通大学水下工程研究所朱继懋教授领导的科研团队共同努力下，已经成功应用于“大洋一号”21航次第三航段的深海热液科考任务并发挥了重要作用。
为增强深海资源调查和开发能力，执行中国大洋协会对深海热液矿藏附近生物基因以及极端环境下微生物的科学考察取样任务，由中国大洋协会支持的“海龙号”ROV已于2008年5月在中国南海完成了3278 米的深海试验, 这在目前世界上只有极少数国家能够做到。
2009年10月，“海龙号”ROV再传佳绩，由上海交通大学3名调查队员和国家海洋局北海分局组成的ROV操作团队，首次使用ROV在东太平洋海隆区域观察到罕见的巨大黑烟囱，用机械手获取了热液黑烟囱样品，并搭载了部分大洋探测设备，获取了宝贵的资料。
这一发现标志着我国成为国际上少数能使用水下机器人开展洋中脊热液调查和取样研究的国家之一。
五功能机械手成功抓取“海龙号” 3500 米深海观测和取样型ROV将主要用于大洋海底调查活动，包括海底热液矿物取样、大洋深海生物基因和极端微生物的研究以及探索人类起源的秘密等,同时也可用于海洋石油工程服务，水下管道、电缆检测维修，以及海上救助打捞等各种水下作业。
整个系统由ROV本体、中继器、脐带缆、脐带绞车、A 字架、止荡器、操纵控制台以及动力站等多个子系统组成。
该ROV空气中重3.25吨，前进后退速度可达3.5节、侧向速度2.5节、上下移动速度2节，带5台多功能摄像机和一台静物照相机及二个多功能机械手，在世界上首次安装了具有我国自主知识产权的虚拟监控和动力定位系统,其性能达到国际领先水平。
当今世界上只有少数几个发达国家拥有同等作业能力潜水器,我国这台无人遥控潜水器无论是从性能上讲还是从控制方式上讲都超越了国际同类型的ROV,总体性能达到世界领先水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H300 ROV水下机器人（法国ECA Hytec公司）
1. 系统规格
水下运载器部分：
性能：三轴运动，满载静水中前进速度3节；
作业深度：300米；
尺寸：80×60×47cm（长，宽，高）；
重量：65Kg（空气中），不包含选件；
制作材料：压缩聚丙烯框架，316L不锈钢支干；
推进器：4个，两个做水平运动，一个做垂直运动，一个做横
向运动；
自动航向精度：±1%量程；
自动水深精度：0.1%量程；
搭载能力：15.5公斤；
光学成像设备配置：
低光导航TV 摄像机(黑白)– 置于H300顶上端
静画TV 相机VSPN 303
3倍变焦；
同步闪光；
自动对焦；
可控快门；
美国DIDSON双频识别声纳；
高频模式
作业频率：1.8 MHz
波束宽(双向)：0.5 度水平 x 13 度垂直
波束：96
作用范围：1 - 15 米
低频模式
作业频率：1.1 MHz
波束宽(双向)：0.3 度水平 x 13 度垂直
波束：48
作用范围：1 – 40 米
双频模式
最大图像显示速度：5–21 幅/秒
视角：29 度
调焦：自1 米至最大作业距离
电池支持时间：2.5 小时
空气中重量：7.7 公斤
电池空气中重量：2 公斤
声纳尺寸：43(包括13 厘米手把) x 20 x 17 厘米
电池盒尺寸：18 x 13 厘米直径
作业深度：90 米
能耗：30W（24VDC@1.25A）
液压机械臂：
180 度旋转
80巴压力之下的转矩8Nm
80巴压力之下举重10 公斤
钳夹旋转180 度
可切割绳索
材料：高密度聚乙烯，不锈钢叉钳；
尺寸：长55.3 厘米，高为9.7 厘米，宽23.2 厘米
ROV水下系链电缆：
直径：19.5 毫米+/-1 毫米
密度：0.99
强度：800 daN
动态弯曲半径：> 30 厘米
静态弯曲半径：>16 厘米
ROV水面控制器：
设置相机各种参数，摄像状况，电控快门，亮度调节；
启动，显示自动航向，自动水深（包括航迹指示、旋转次数指
示）；
控制数字静画相机拍摄；
在硬盘上存储相片；
启动图像旁注（短文，日期，时间，航向/深度）；
系统自检状况（电源状况，自动量测传感器内部温度，湿度，
进水报警）；
控制灯光（开，关，亮度）；
从相机选取摄像信号（水底搜索情况/ROV潜行状况/静画相
片）；
显示摄像图像，导航参数，电流，电压，错误信号；
控制器尺寸： 64 厘米x 56 厘米x 63 厘米
重量： 40 公斤
外壳材料：聚酯，耐撞，不易破裂，按照IP25 国防标准
ROV手持控制盒：
由4 个操纵杆控制ROV 的运动，控制垂直稳定
并且有一个操控云台的POV(视点)装置，控制摇动/倾斜摄像
相机选择，照明强度控制
调控彩色TV 相机（图像缩放、对焦）
ROV电源箱：
电源输入： 230 V AC/ 50 或60 Hz/ 3 K VA
电源输出： 400 V AC/6.25 A 内置防高压、超光度及漏电保护
装置
耗电： 3500 VA
重量： 82 公斤，带把手，方便搬运
电源箱尺寸：60 厘米 x 60 厘米 x 40 厘米(长、宽、高)
保护： 符合IP25 国际标准
操作温度： 0 至50℃
储存温度： -10 至+60℃
TrackLink 1500 MA水下定位系统：
1500MA 水面收发机
系统定位精度：优于2.5米；
方位定位精度：1度(优于斜距之2%)
斜距精度：0.20 米
可跟踪目标：16 个
作业频率：31 至43.2 kHz
作业波宽：120 至150 度
传输耗电：10 W
接收耗电：1.6 W
有船只噪声时作业距离：使用TN1505B 应答器1000 米
收发机尺寸：12 . 6 厘米(直径) x 24 厘米；
重量：3.5 公斤
TN1505B 水下应答器：
尺寸：30 厘米 x 6.4 厘米(直径)
内置电池存储时间：3 年 (AA 锂电池)
内置电池可运行时间：1 年
连续应答时间：8 至10 小时
重量：0.86 公斤(在水中)；1.77 公斤(空气中)
输入电压：18 至24 V
ROV导航软件Qinsy：
主要功能有：
设备连接；
坐标转换与设置；
计划测线布置；
数据记录与回放；
数据编辑；
四、光学设备
Trimble DiNi12电子水准仪（美国Trimble公司）
Trimble的DiNi12电子水准仪是世界上精度最高的数字水准仪
（DS1水准），可全自动平差，可实现无纸化作业，自动出报表。可
用于工程测量、结构、沉降观测以及高精度的水准网观测，Trimble
的DiNi电子水准仪都能为您提供精确的观测结果和可靠的数据。
DiNi电子水准仪学习使用非常简单，它有着结构清楚界面友好
的操作菜单，数字输入键及22个功能键。 大而清晰的图形显示面板，
确保您在任何天气条件下都能清晰的读取数据。
DiNi电子水准仪使您节省50%的时间和花费，并且绝无任何人
为误差（读数误并、记录误差、计算误差等），所有的测量和记录，
计算都非常迅速。
由于测量工作中会有不好的地形条件或建筑物的阻挡，使DiNi
不能读取整尺。所以DiNi被设计成只需读取30厘米的条码尺就可以
计算
出正确结果。
无缝数据传输：DiNi电子水准仪以DOS格式的PC数据卡为数
据存储介质，并可方便地将数据传至计算机中。
特点如下：
适用于各种高程测量应用的高质量光学水准仪和数字水准仪
高精度而坚固耐用
易于操作 可实现无纸化作业，自动平差。
世界上最高精度的电子水准仪，每公里往返水准
观测精度达0.3mm，最小显示0.01mm
先进的感光读数系统，可见白光即可测量
测距范围1.5～100m，精度20mm
采用标准的PCMCIA记录卡，标配1M(可升级至8M)
集成手持提把，外业携带方便
具有标准的R232C数据通信接口
可见光、可见测尺30cm范围即可测量
自动进行地球曲率及气象改正
15′内自动补尝，安平精度±0.2″
复合水准导线自动平差
完善的数据管理系统
可设置视距差、观测偏差。
快速高程放样，单点高程测量。
水准导线自动平差功能。
镍氢电池充电只需1小时可连续使用3天。（Dini22为5天）
宽大的4×21字符图形化液晶显示屏，操作方便容易。
22个数字、字符输入操作键盘。
8种水准测量模式。
可方便输入点号、点名、线名、线号以及代号信息。
可直接设定正/倒尺模式。
测量快捷键设置在微动螺旋旁边，在瞄准测尺后，轻触即可测量
Dini12T全站电子水准仪可进行角度、面积、坐标测量。
