逆做法顶管井专项施工方案精编版
逆作法人工顶管施工方案

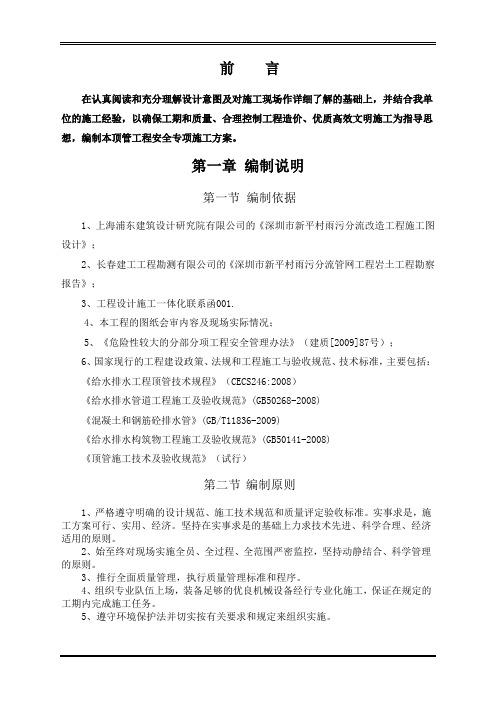

前言在认真阅读和充分理解设计意图及对施工现场作详细了解的基础上，并结合我单位的施工经验，以确保工期和质量、合理控制工程造价、优质高效文明施工为指导思想，编制本顶管工程安全专项施工方案。
第一章编制说明第一节编制依据1、上海浦东建筑设计研究院有限公司的《深圳市新平村雨污分流改造工程施工图设计》；2、长春建工工程勘测有限公司的《深圳市新平村雨污分流管网工程岩土工程勘察报告》；3、工程设计施工一体化联系函001.4、本工程的图纸会审内容及现场实际情况；5、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）；6、国家现行的工程建设政策、法规和工程施工与验收规范、技术标准，主要包括：《给水排水工程顶管技术规程》（CECS246:2008）《给水排水管道工程施工及验收规范》(GB50268-2008)《混凝土和钢筋砼排水管》(GB/T11836-2009)《给水排水构筑物工程施工及验收规范》(GB50141-2008)《顶管施工技术及验收规范》（试行）第二节编制原则1、严格遵守明确的设计规范、施工技术规范和质量评定验收标准。
实事求是，施工方案可行、实用、经济。
坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。
2、始至终对现场实施全员、全过程、全范围严密监控，坚持动静结合、科学管理的原则。
3、推行全面质量管理，执行质量管理标准和程序。
4、组织专业队伍上场，装备足够的优良机械设备经行专业化施工，保证在规定的工期内完成施工任务。
5、遵守环境保护法并切实按有关要求和规定来组织实施。
第二章工程概况第一节工程简介工程名称：新平村雨污分流改造工程建设单位：深圳市罗湖区环境保护和水务局设计单位：上海浦东建筑设计研究院有限公司勘察单位：长春建工工程勘测有限公司监理单位：深圳市甘泉建设监理有限公司施工单位：深圳市金润建设工程有限公司建设地点：深圳市罗湖区大望社区新平村第二节工程概述本工程位于深圳市罗湖区大望社区新平村，由于大望社区周边主要市政干管现已建成，有条件地逐步推进新旧村居住区、工厂区的排水管网改造，纠正错接乱排，进一步完善社区内的雨污分流。
逆作法-人工顶管施工方案
逆作法-人工顶管施工方案
一、前言
在土建工程领域，顶管是一种常见的施工技术，用于在地下隧道施工中，从地
表向下开挖。
传统的顶管施工方式通常采用机械设备，但是在一些特殊情况下，机械设备可能难以使用，这时候需要借助人工的方式进行施工，以逆作法来实现项目目标。
二、逆作法施工原理
逆作法施工指的是在无法使用机械设备进行开挖的情况下，采用人工的方式进
行开挖工作。
通常，逆作法施工需要根据地质情况选用合适的人工工具，以实现效率和安全并重的施工目标。
三、人工顶管施工方案概述
1. 施工工具准备
在人工顶管施工中，需要准备一些常见的人工工具，例如铁锨、扁铲、捣棒等，同时根据实际情况选用适当的工具。
2. 工作流程安排
施工前需要制定详细的工作流程，包括开挖、支护、清理等工作环节，并合理
分配施工人员的任务，确保工作顺利进行。
3. 安全措施落实
在人工施工中，安全是首要考虑的因素，需要制定严格的安全措施，并督促所
有参与施工的人员严格执行，以保障施工过程中的安全。
四、人工顶管施工的优势与挑战
1. 优势
•灵活性强，适用于机械设备难以到达的地形地貌；
•成本较低，节约机械设备的投入；
•人力资源可控，可以灵活调整施工人员数量。
2. 挑战
•施工效率可能受限于人力；
•对施工人员的技能要求较高；
•长期施工可能对施工人员身体造成一定压力。
五、结语
逆作法-人工顶管施工方案是一种在特定情况下的可行施工方式，通过合理的方案设计和严格的施工管理，可以实现地下隧道等工程目标。
在实际施工过程中，需要根据具体情况灵活调整方案，不断总结经验，提高施工效率和质量。
顶管工作井专项施工方案
第一章工程概况1工程概况XX大道是XX新城塬北综合服务区内重要的南北向主干道之一。
道路南起XX线，北至XX大道，道路长度为5725.154m,XX大道以南段规划红线宽30m XX大道以北段红线宽度50m本工程为XX省西XX区XX大道市政工程-雨水工程，第二分层顶管坑及非标检查井。
本工程顶管工作井、接收井及检查井均采用钢筋混凝土井。
本次设计Y18〜（Y23）段为d3500-d4000mm雨水管道采用顶管施工，顶管工作井3座（Y18 Y19 Y21）,接收井2座（Y20 Y22）,工作井尺寸为11.5 X 8m 埋深越11.328〜13.442m；非标检查井5座。
其中顶管工作井、接收井均采用逆作法施工，顶管工作结束后，分别在顶管井内施工检查井。
基坑仅作为顶管施工过程的临时支护措施，顶管完毕后除利用基坑护壁作为检查井壁的顶管坑外其余基坑可废弃，顶管施工完成后在临时支护坑内按设计图进行检查井施工。
顶管施工计划表2地质条件2.1场地地形地貌拟建工程场地地貌单元属xx北岸黄土塬，地形整体南高北低，呈缓坡状。
勘探点地面高程439.62m〜452.41m，最大高差12.79m。
2.2不良地质作用根据现场调查和访问，拟建市政工程场地及其附近无地裂缝、滑坡等不良地质作用。
场地地形相对比较平坦，地层分布连续、稳定，场地稳定性较好，适宜工程建设。
2.3地层结构及描述根据钻孔揭露，拟建工程场地地勘探深度范围内地层主要为第四系对基层，20m范围地层由全新统人工素填土、上更新统风积黄土、残积土土壤、中更新统风积黄土组成。
根据土层时代、成因及土物理力学性质指标等，将勘探探深度范围内的地层由上而下划分为5个工程地质层，地层岩性综合描述表勘察期间在黄土塬钻孔中测得稳定地下水位埋深为 6.4〜13.7m,水位高程430.70〜434.99m。
根据区域水文地质资料, 主要以大气降水和地下径流补给, 以地下径流形式向下游排泄为主，农田灌溉用水排泄次之。
顶管工作井专项施工方案
顶管工作井专项施工方案一、施工目标1、按照设计要求完成所有施工工序，确保工程品质；2、确保施工安全，保障人员生命财产安全；3、保证施工进度，提高施工效率。
二、施工前准备1、项目经理确定项目施工方案，并制定详细的施工计划；2、组织专业技术人员对施工现场进行勘察，确保施工方案的可行性；3、准备施工所需设备和材料，确保施工顺利进行；4、制定安全措施和应急预案，确保施工安全。
三、施工工序及要点1、开挖工序（1）根据设计图纸确定开挖范围和深度；（2）清理地表杂物，确保施工现场整洁；（3）按照需求进行地面切割和打桩，确保开挖边缘整齐；（4）采用机械设备进行开挖，确保开挖坡度符合要求；（5）开挖完毕后进行土方平整，确保开挖面平整齐全。
2、钢骨架安装工序（1）根据设计要求，确定钢骨架的安装位置和方式；（2）组织专业人员进行焊接和连接，确保钢骨架牢固可靠；（3）进行钢骨架的检测和验收，确保质量符合要求。
3、管道安装工序（1）根据设计图纸确定管道铺设的位置和方向；（2）进行管道与钢骨架的连接，确保连接牢固；（3）进行管道的试水试压，确保管道质量符合要求。
4、防渗施工工序（1）进行防渗材料的铺设和连接，确保防渗效果良好；（2）进行防渗材料的检测和验收，确保质量符合要求。
5、回填工序（1）对已经完成施工的区域进行土方回填；（2）对回填土进行夯实，确保回填质量符合要求；（3）进行回填土的喷洒浇水，确保回填均匀。
四、施工安全措施1、严格遵守现场施工安全规定，配备必要的个人防护设备；2、对施工现场进行有效的封闭和警示，确保人员和周边环境安全；3、施工过程进行定期安全检查，发现问题及时整改；4、组织人员参加施工安全培训，增强安全意识。
五、施工质量控制1、严格执行施工方案和技术标准，确保施工质量；2、对施工过程进行全面的监控和检测，及时发现并解决问题；3、对施工材料进行严格的质量验收，确保质量符合要求；4、建立施工质量档案，做好施工记录和验收材料。
逆作法井施工方案
逆作法井施工方案工程名称：工程地点：施工单位：编制单位：编制人：审批单位：审批人：编制日期：年月日审批日期：年月日一、工程概况污水管顶管段的中间检查井共有17个，具体的设计要求见图。
1.检查井参数表如表示2.检查井（护筒）开挖的直径为2.6m，井的最大埋置深度为8.6m。
3.检查井的主体为钢筋混凝土结构，混凝土强度为C25。
4.井护筒的每节长度为1.0m。
5.内衬筒的内孔直径1.5m。
6.检查井采用逆作法施工。
7.先在井的外围做一圈水泥混凝土搅拌桩作为土方开挖的支护和止水帷幕。
水泥搅拌桩的长度9~10m。
二、地质状况1.根据RC01D-14-05图揭示：2.土层的主要构造为耕填土层—粘土层（鱼塘）—淤泥土层；或素填土—砂岩—淤泥土层（粘土层）。
3.地下水埋深于0.2m~7.60m之间，水量较大。
地下水位标高随地形面混合岩风化残积土。
变化。
4. W26、W27是处于粉砂岩中，该土层为砂质粘性土，硬塑状。
为花岗混合岩风化残积土。
5.其余的井底部处于淤泥土层的为多。
土层土为一般的土质，不会造成开挖困难。
淤泥透水性较差，通常不会出现大量的涌水。
三、施工作业1.施工流程检查井外围Φ500@400水泥搅拌围护桩施工→地面井坑挖土→绑扎护筒钢筋→安装护筒混凝土构件模板→浇筑护筒混凝土→如此循环直到护筒混凝土浇筑完毕→井底混凝土封底→内衬底板钢筋绑扎→绑扎内衬钢筋→安装内衬模板→浇筑内衬混凝土。
2.水泥搅拌桩施工技术要求按设计规定。
3.开挖土方采用人工施工的方式进行。
每天的开挖深度为1.0m。
每挖一节护筒长度的土方后，即进入护筒钢筋和混凝土施工，随后进入下一节护筒结构的施工，直到挖到设计规定的深度为止。
4.土方开挖到设计深度后，浇100mm厚C15素混凝土垫层。
5.检查井底部封钢筋混凝土底板以及井内衬同时施工。
四、施工技术措施：1.由于有水泥搅拌桩做支护，用人工开挖井孔的方法进行施工，由井的顶端开始直挖到井的底部为止。
顶管工作井专项施工方案
顶管工作井专项施工方案
一、施工方案概述
1.1 项目背景
顶管工作井是地下工程中常见的工法，为了确保顶管工作井的施工质量和安全，需要制定专项施工方案。
1.2 施工目标
本施工方案的目标是准确实施顶管工作井施工工作，确保工程质量和施工安全。
二、施工准备工作
2.1 安全准备
•施工现场应设置明显的安全警示标志，确保施工人员的人身安全。
2.2 设备准备
•准备好所需的顶管设备、工具和器材，确保施工顺利进行。
2.3 施工方案审核
•须经相关专业人员审核通过后方可施工。
三、施工流程
3.1 地面准备工作
•清理施工现场，确保施工区域无障碍物。
•对施工现场进行勘察，并确定施工井位置。
3.2 井筒施工
•进行井筒开挖工作，确保井筒直径和深度符合设计要求。
3.3 顶管安装
•安装顶管，确保连接牢固，不得有漏装现象。
3.4 浇筑固结材料
•在顶管周围浇筑固结材料，填充空隙，保证结构牢固。
四、施工质量控制
4.1 工程监理
•工程监理人员必须全程监督施工过程，确保施工符合标准要求。
4.2 质量检验
•对施工过程进行质量检验，确保施工质量符合要求。
五、施工安全控制
5.1 安全培训
•对施工人员进行安全培训，提高安全意识。
5.2 安全防护
•施工现场应设置安全防护设施，如栏杆、安全网等，确保施工安全。
结束语
通过严格执行顶管工作井专项施工方案，可以有效提高施工质量和保障施工安全。
在实际施工中，需严格按照该方案执行，不得有任何违规操作，以确保工程顺利完成。
逆作法人工顶管施工方案页
逆作法人工顶管施工方案页1. 引言逆作法人工顶管作为一种常用的施工技术，在城市地下管线施工中起到了至关重要的作用。
本文旨在介绍逆作法人工顶管施工的基本原理、施工步骤和注意事项，以提供一个全面的施工方案。
2. 施工原理逆作法人工顶管是一种通过推进管道的方法，在不开挖地面的情况下完成地下管道施工的技术。
其主要施工原理如下：•首先，通过钢板驱动器和土层钻孔机等设备在地下挖掘出管道的预制孔道。
•然后，在钻孔的同时，通过推力工具将管道推入挖孔。
•推入管道的过程中，通过排泥器将推入孔道中的土层清除。
3. 施工步骤逆作法人工顶管的施工步骤如下：步骤一：准备工作•根据设计图纸，确定施工位置和方向，标记好施工孔的位置。
•准备好所需要的施工设备和材料，包括钢板驱动器、土层钻孔机、排泥器等。
步骤二：预制孔道•使用土层钻孔机在地下挖掘出管道的预制孔道。
根据实际情况，可采用垂直孔或水平孔的形式，确保孔道的质量和规格。
•预制孔道的直径应适应管道的大小，并保证孔道的平整和连接的连续性。
步骤三：推入管道•将推力工具设备与管道连接，确保推力工具的稳定性和可靠性。
•在推力工具的推动下，将管道逐渐推入预制孔道。
注意控制推力的力度和方向，以使管道顺利进入孔道。
•在推入的过程中，及时使用排泥器将孔道中的土层清除。
步骤四：施工完成•当管道推入到设计位置时，停止推进工作。
•检查管道的稳定性和施工质量，确保管道与孔道的连接紧密且没有漏洞。
•根据需要，进行后续的测试和处理，如进行管道的压力测试和防水处理。
4. 注意事项在逆作法人工顶管施工过程中，需要注意以下事项：•施工前需进行详细的方案设计和施工方案的编制，确保安全、高效和质量。
•施工设备和工具的选择要合理，确保其性能和质量符合要求。
•在施工过程中，需严格按照设计要求和规范操作，确保施工质量。
•定期检查和维护施工设备，确保其正常运行和安全性。
•应加强与相关部门和工程团队的沟通和协作，及时解决施工过程中的问题和难题。
逆作法井施工方案(井工程)
文昌市清澜污处理厂工程配套管网工程（机械顶管工作井及接收井）逆作法施工专项方案编制人：审核人：审批人：编制单位：十一冶建设集团有限责任公司编制日期：二0一五年三月十一日目录1、工程概况 (3)2、地质情况 (3)3、编制依据 (4)4、工作井、接收井布置 (5)5、工作井接收井逆作法施工 (5)5.1、概述 (5)5.2、井体逆作法施工流程图 (6)5.3、施工准备 (6)5.4、井外壁水泥搅拌桩止水墙施工 (7)5.5、土方开挖及混凝土护壁施工 (8)5.6、底板垫层铺筑及底板施工 (11)5.7、工作井后靠背墙施工 (12)6、井体逆作法施工的资源计划 (12)6.1、井体逆作法施工流水段计划 (12)6.2、井体逆作法施工材料计划 (14)6.3、井体逆作法施工设备计划 (14)7、环保与文明施工 (14)8、质量及安全保证技术措施 (16)8.1、质量保证程序 (16)8.2、质量保证技术措施 (16)8.3、安全保证技术措施 (19)8.4、安全项目具体负责 (20)1、工程概况本工程总体分为三个施工区域；①疏港大道：第一施工区域部分污水管工程（W1-33～W1-47），污水管顶管总长度为761m：管径分别为Φ800（160m）、管径分别为Φ1000（601m）, 管材为Ⅲ级钢筋混凝土管，采用F型接口方式，覆土为5～5.07m。
②旅大道：第二施工区域部分污水管工程（W2-1～W1-47），污水管顶管总长度为305m：管径分别为Φ800, 管材为Ⅲ级钢筋混凝土管，采用F型接口方式，覆土为5.07～5.75m。
③旅大道：第三施工区域部分污水管工程（W1-47～W3-14）（W3-9-1～W3-9），污水管顶管总长度为662m：管径分别为Φ1000（557）、管径分别为Φ800（105m）, 管材为Ⅲ级钢筋混凝土管，采用F型接口方式，覆土为5.8～7.3m。
2、地质情况地层结构及岩性特征本次勘察查明，在勘探深度20.20m范围内，场地地层为素填土(Qml)、第四系全新统海相沉积土(Q4m)、白垩纪鹿母湾组砂岩（K1l）及其风化残积土（Qel）。
逆做法顶管工作井设计
逆做法顶管工作井设计摘要：逆作井为西北地区市政工程施工中常见的基坑围护结构形式，在减少工期、节约造价和占地面积方面有显著优势，但在设计中缺乏规范指导。
本文以西安某工程逆作法施工顶管井为例，从设计原则的确立，设计参数和计算模型的选取，以及施工注意事项等几方面讨论逆作顶管井的设计。
经工程实践经验证明了本设计方案在逆作顶管井的设计原则及计算方法方面切实可行。
关键词：逆作法、基坑围护结构、顶管工作井随着城市的发展，道路下管线错综复杂，导致新建管线在线位选择、设计、施工时往往受到诸多限制，如新建管线位于道路下由于交通压力工期安排紧张、现状管线情况复杂、与既有建（构）筑物距离较近、施工围挡面积有限等。
综合现状管线及城市发展现状，基本决定了市区内新建管线一般不具备大开挖施工的条件。
如何在建（构）筑物密集，新建管道仅余一个通道通过的情况下完成管道敷设成为市政工程中的重中之重。
与喷锚、排桩、钢板桩及地下连续墙等常规基坑支护方式相比，逆作法拥有工期短、施工占地小以及投资小等优势。
但对于软弱土层、自稳能力较差的土层，逆作法则可能导致基坑沉降、变形过大而发生破坏的可能。
逆作法在西北地区市政工程中广泛应用于顶管工作井及接收井的施工。
逆做工作井与建筑工程逆作法相似，但在结构受力模式、计算方法等方面存在很大不同。
经过多年的实践，逆作法作为一种“土办法”在工期紧、作业面小、沉降要求严格的市政工程设计中，已成行之有效的设计、施工方式。
本文结合某工程输配水管道工程的实际情况，讨论逆作法顶管工作井及接收井的设计及施工原则及要求，为逆作法基坑围护结构的设计和施工提供参考。
工程概况本工程输配水管道工程沿西安市北三环南侧绿化带敷设，全长6.85km，。
全线采用顶管施工，管道采用D1820钢管，在穿越现状河道及立交等特殊段处采用D2220钢套管内穿D1820钢管。
根据西安市自然资源和规划局给定的线位，拟埋管线管位南北两侧有现状高压铁塔及330KV电缆隧道，并且在朱宏路立交处于现状次高压天然气管道交叉。
顶管工作井逆作施工工法(2)
顶管工作井逆作施工工法顶管工作井逆作施工工法一、前言顶管工作井逆作施工工法是一种在地下管道施工中常见的工法，通过利用施工井的逆作原理，在不开挖地面的情况下完成管道的施工。
该工法充分利用了地下空间，减少了对地面环境的影响，具有施工效率高、投资成本低、环境污染小等优点。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点顶管工作井逆作施工工法的特点主要体现在以下几个方面：1. 施工效率高：该工法采用了先进的机械设备，在一定时间内可以完成大量的管道铺设工作，提高了施工效率。
2. 投资成本低：相比传统的开挖施工，顶管工作井逆作施工工法不需要大规模的开挖工程，减少了施工所需的费用和时间。
3. 环境污染小：该工法在施工过程中采取了严格的环保措施，减少了对周围环境的污染，保护了生态环境。
4. 适应性强：该工法适用于不同地质条件下的管道施工，可以应对复杂的施工环境。
三、适应范围顶管工作井逆作施工工法适用于以下几个方面的地下管道施工：1. 城市排水管道施工；2. 城市供水管道施工；3. 城市燃气管道施工；4. 城市热力管道施工；5. 城市通信管道施工。
四、工艺原理顶管工作井逆作施工工法的工艺原理是通过利用施工井的逆作原理进行管道的施工。
具体而言，施工井设置在管道结束点的上方，通过井内的推进器将管道向施工井顶部推进，完成管道的铺设。
施工井内的土壤通过井内管道输送出来，保持井内环境的稳定。
这一工艺原理保证了管道的施工质量和工期的控制。
五、施工工艺顶管工作井逆作施工工法的施工过程主要分为以下几个阶段：1. 施工准备：包括施工井的设置、机具设备的调试、工人培训和安全措施的布置等；2. 推进作业：通过推进器将管道逐渐向施工井顶部推进；3. 管道连接：在管道推进的过程中，进行必要的连接作业，保证管道的完整性；4. 井内土壤处理：通过井内管道将挖掘出的土壤输送出来，保持井内环境的稳定；5. 施工结束：完成管道的铺设后，进行最后的修整工作，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
……………………………………………………………最新资料推荐………………………………………………… 1 ---------------------------- 草南公路段WA16~WA34段
逆 做 法 顶 管 井
专项施工方案 编制人： 审核人： 审批人：
---------------------------- 2017年6月 ……………………………………………………………最新资料推荐………………………………………………… 2 目 录
第一章 编制依据及原则 ...................................................................................................................................... 3 第一节 编制依据 ......................................................................................................................................... 3 第二章 工程概况 ................................................................................................................................................. 3 第一节 工程简介 .......................................................................................................................................... 4 第二节 环境与地质条件 .............................................................................................................................. 4 第三章 施工工艺 ................................................................................................................................................. 6 第一节 工作井、接收井施工 ...................................................................................................................... 6 第二节 检查井施工 .....................................................................................................................................14
附表1 主要机械设备和测量检验设备配备表 ..........................................................................................23 附表2 主要材料供应计划表 .....................................................................................................................23 附表3 劳动力计划表 ................................................................................................................................23 ……………………………………………………………最新资料推荐…………………………………………………
3 第一章 编制依据及原则 第一节 编制依据 一、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料； 二、国家及地方关于施工安全生产和环境保护等方面的法律法规； 三、----------------------------施工设计图、说明及相关合同文件等资料； 四、国家现有施工标准及规范 1、《混凝土结构设计规范》（GB50010-2002）； 2、《工程测量规范》（GB50026-2007）； 3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）； 4、《给排水管道工程施工及验收规范》（GB50268-2008）； 5、《钢纤维混凝土检查井盖》（GB26537-2011）； 6、施工标准图集《给排水检查井》（06MS201-3） ……………………………………………………………最新资料推荐…………………………………………………
4 第二章 工程概况 第一节 工程简介 汕头市----------------------------（草南公路段WA16~WA34段）为A线截流管道，管线包含3座7000*3500工作井，4座Φ4500接收井，12座Φ1000骑马井。工作井及接收井采用逆做法施工。
第二节、环境与地质条件 一、工程地理位置
草南公路段WA16~WA34管线沿汕头市潮阳区铜盂镇草南公路布设，沿线经过铜盂镇繁华区域人口密集地段；工作井、接收井处于铜盂镇草南公路右幅主车道中，周围建筑物密集，来往行人多、车流量大、道路一侧布设有高压供电电杆、高压线、通信设施，施工不便。 二、施工情况与地质条件 1、顶管井工程施工情况 WA16~WA34段管线区域位于汕头市潮阳区铜盂镇草南公路。属于练江流域冲积平原地貌，沿公路走向；地形较平坦，沿线为水泥路面，管线自然地面标高在2.440米～4.500米之间（按图纸地貌），地势较平坦。 2、场地岩土层划分及其结构特征 参照建设单位提供的岩土勘察报告可知地层特征如下表： 场地各岩土层结构特征表 地层 编号 岩土层 层顶埋深 （m） 层厚 （m） 状态 N平均值
<1> 人工填土层 0.00 1.40~3.30 稍压实 / <3-1> 淤泥层 1.50~3.30 2.00~5.90 饱和，流塑 1.8
<3-2> 细砂、中砂、粗砂 1.40~4.50 2.10~6.50 松散状 3.6 粘土层 7.20、4.30 1.20、7.75 可塑 8.0 <3-3> 粉质粘土 3.50~11.0 4.70~16.65 可塑 7.5 <3-4> 粉质粘土 14.40、14.00、16.00 5.65、6.05、4.00 硬塑 10
<3-6> 粗砂层 4.80、5.80 1.1、1.9 饱和，松散，级配好，具有粘性 6.1 二、水文地质条件
工程紧靠北回归线，属亚热带季风气候，全年降水充沛，雨季明显，雨量集中在4~9月，占全年雨量的80%以上，年降雨量在1300~1800毫米之间。台风和暴雨盛行的季节为4~9月。 ……………………………………………………………最新资料推荐………………………………………………… 5 场地地下水位埋藏较浅，水位为第四系孔隙水位，水位埋深约0.3~4.65m，地下水位
的变化与地下水的贮存、补给及排泄关系密切，每年4~9月为降雨集中季节，大气降水充沛，水位会明显上升，而在冬季降水减少，地下水随之下降，年变化幅度为2.00~3.00m。 ……………………………………………………………最新资料推荐…………………………………………………
6 第三章 施工工艺 第一节 工作井、接收井施工 工作井共3座（DA7、DA9、DA11），接收井4座（DA6、DA8、DA10、DA12）设计采用逆作法施工工艺。 一、工作井、接收井施工 本工程顶管施工用井（工作井、接收井）结构形式采用逆作法护壁。 混凝土强度等级：垫层C15，底板、井壁C35，抗渗等级P6；钢筋保护层厚度井壁为30，底板为40，板为30。Φ10以下为HPB300级；Φ10及以上为HRB400级，竖筋搭接采用单面搭接焊，长度为10d。管口预埋钢套管用10mm厚钢板制作。管口处的钢筋切断,并设补强钢筋,主筋与补强钢筋焊接。逆作法按每米往下分段施工，上一段混凝土达到75%设计强度后方可进行下一段施工。 1、施工概述 根据设计要求，工作井为方形，接收井采用圆形制作，首先开挖井里土体，分层挖深为1m，并修整外壁的土模，然后在井的四周绑扎钢筋，立模板，浇筑混凝土，待砼强度达到75%，而后接着挖土、绑扎钢筋、立模板、浇筑混凝土制作第二节护壁，如此反复做第三、四……节护壁，直到设计井底。挖土采用人工挖土法施工。 逆作法护壁支护结构井作为顶管工作井及接收井用，井净空尺寸为7000*3500、Φ4500，每节护壁高1m，侧壁为梯形，其他具体尺寸见本工程逆作法护壁支护结构井施工图纸 ……………………………………………………………最新资料推荐…………………………………………………
