P2室内全彩LED软模组规格书
p2.5全彩显示屏参数

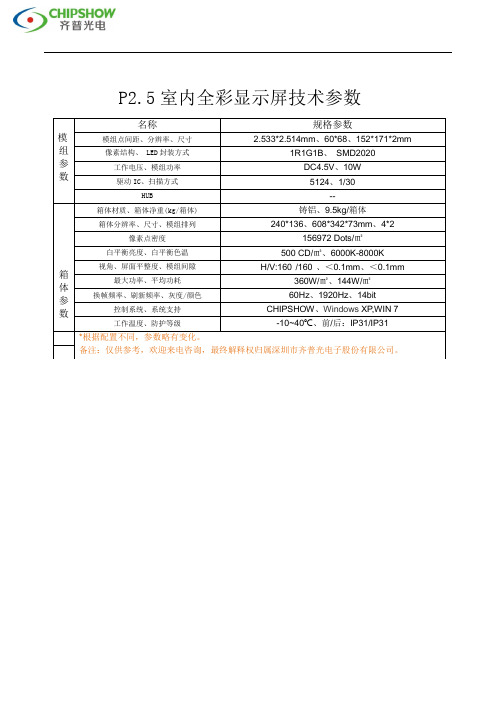

P2.5室内全彩显示屏技术参数
模组参数
名称规格参数
模组点间距、分辨率、尺寸 2.533*2.514mm、60*68、152*171*2mm 像素结构、 LED封装方式1R1G1B、SMD2020
工作电压、模组功率DC4.5V、10W
驱动IC、扫描方式5124、1/30
HUB --
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、9.5kg/箱体
箱体分辨率、尺寸、模组排列240*136、608*342*73mm、4*2 像素点密度156972 Dots/㎡白平衡亮度、白平衡色温500 CD/㎡、6000K-8000K
视角、屏面平整度、模组间隙H/V:160°/160°、＜0.1mm、＜0.1mm 最大功率、平均功耗360W/㎡、144W/㎡换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7
工作温度、防护等级-10~40℃、前/后：IP31/IP31
*根据配置不同，参数略有变化。
备注：仅供参考，欢迎来电咨询，最终解释权归属深圳市齐普光电子股份有限公司。
led全彩显示屏规格尺寸与安装
led全彩显示屏规格尺寸与安装led显示屏的规格尺寸一般指模组或者箱体尺寸。
因为卖的时候一般都是以这两个单位来卖的。
强力巨彩的主要模组型号尺寸：p2.5 模组尺寸160*160 模组像素64*64p3.0 模组尺寸192*192 模组像素64*64p4.0 模组尺寸256*128 模组像素64*32p5.0 模组尺寸320*160 模组像素64*32p6.0 模组尺寸192*192 模组像素32*32p8.0 模组尺寸256*128 模组像素32*16p10 模组尺寸320*160 模组像素32*16S女神p6.0 模组尺寸384*192 模组像素64*32安装方式主要有以下几种：1、壁挂式安装方式1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LED TV设计。
室内P4P5P6P7.62全彩led显示屏技术参数
2
项 目
中心波长
亮 度
晶片厂家
测试条件
纯红LED
620nm -625nm
169-213mcd
光磊+士兰
25℃,20mA
纯绿LED
520nm -524nm
709-893mcd
光磊+士兰
25℃,20mA
纯蓝LED
469nm -473nm
81-102mcd
光磊+士兰
25℃,20mA
1-3、屏体参数：
说 明
技 术 指 标 参 数
1、技术参数
1〕最 佳 视距：≥7m
2〕最 佳 视角：水平120度，垂直120度
3〕环 境 温度：存贮 -20℃ ～ +40℃，工作 -20℃ ～ +40℃
4〕相 对 湿度：10%～90%RH
2、供电参数
1〕工 作 电压：AC220V±10％，50Hz〔三相五线制〕
2〕屏体平均功耗：260W/m2
专业分析
序号
分析项目
专业分析内容
1
配色分析
为使配色到达最正确的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1
2
项 目
中心波长
亮 度
晶片厂家
测试条件
纯红LED
620nm -624nm
110-140mcd
光磊+士兰
25℃,20mA
纯绿LED
520nm -524nm
1〕最 佳 视距：≥5m
2〕最 佳 视角：水平120度，垂直120度
3〕环 境 温度：存贮 -20℃ ～ +40℃，工作 -20℃ ～ +40℃
全彩led显示屏规格
全彩LED显示屏作为户内、户外进行广告宣传、信息播放最为直接、便捷的重要载体，越来越受到人们的青睐。
当然，显示屏的清晰度很重要，高清的画面配合恰当的场景和音乐，能带给人们更加震撼、炫酷的视听体验。
那么全彩LED显示屏搭载设备具体都有哪些规格呢？
1、魔方柱规格参数表
注：a）占地面积可以减小（如底座为较小的圆柱体）
b）设备整体高度为非固定值（底座和顶箱高度根据客户需求设计）
c）电线选用三相五线聚氯乙烯绝缘电缆
2、滑动屏规格参数表
注：a）设备整体高度为非固定值（底座和顶箱高度根据客户需求设计）b）电线选用三相五线聚氯乙烯绝缘电缆(4KW以内设备使用220v单相供电)
磐景智造一直专注于把led广告屏设备做精做强，致力于打造创新的新媒体设备，实现媒介创新，帮助更多的客户实现广告阵地的全新升级。
更多详情请拨打联系电话或登录杭州磐景智造文化创意有限公司咨询。
led标准模块尺寸参考
室内P7.62 244*122 （单元板尺寸）512点（像素点）室内P10 320*160 512点户外P10 160*160 256点户外P16 256*128 128点P16 256*256 256点模块可以定做不同大小规格的。
但需要开模费用！现在常规单元板规格也是现实中用的最多的！无需开模！除非做哪些市场不规则没有的不规则形状的显示屏！给你留个QQ吧！哪里不清楚的可以问我QQ13795628281．显示屏的尺寸设计在设计屏体大小时,有三个重要的因素:(1) 显示内容的需要；(2) 场地空间条件；(3) 显示屏单元模板尺寸（室内屏）或象素大小（户外屏）。
2．耗电与电源要求显示屏的耗电量分为平均耗电量和最大耗电量。
平均耗电量又称工作电量，是平时实际耗电量。
最大耗电量是启动时或全亮等极端情况时的耗电量，最大耗电量是交流电供电（线径，开关等）必须考虑的要素。
平均耗电量一般为最大耗电量的1/3。
显示屏属大型精密电子设备，为了安全使用及可*工作，其AC220V 电源输入端或与其相连计算机的AC220V 电源输入端必须接地。
注：计算机的AC220V 电源输入接地端已与计算机机壳相连。
3．户外屏应考虑的问题户外屏的主要问题如下:（1）显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。
电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；（2）显示屏可能会受到雷电引起的强电强磁袭击；（3）环境温度变化极大。
显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；（4）受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。
针对以上特殊要求，户外显示屏必须做到：（1）屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；（2）在显示屏及建筑物上安装避雷装置。
显示屏主体和外壳保持良好接地，接地电阻小于3 欧姆，使雷电引起的大电流及时泄放；（3）安装通风设备降温，使屏体内部温度在-10℃～40℃之间。
LED模组规格书
10mm 1R1G1B 160mmx160mm 16X16 10000点/平方 ≥110℃ ≥4096级/可显示 16.7M颜色 4/1 10～150 220V±10％ ≤1200W(峰值） ≤750W(平均） ≥1000H 100000H ≤0.01%
16mm 2R1PG1B 256mmx128mm 16x8 3906点/平方 ≥110℃ ≥4096级/可显示 16.7M颜色 静态 ≥6000cd 15～150 220V±10％ ≤1000W(峰值） ≤600W(平均） ≥1000H 100000H ≤0.01%
QQ：287478829
最高白平衡亮度/Maximumbrightness ≥１８００cb
赵俊良专业生产各种LED显示屏，抢购热线：18676761680、18128816737
第八：室内LEDPH10全彩色显示屏模组参数：
项目内容 点间距/Pixel Pitch 显示颜色/Display color PH6mm表贴三合一 6mm 1R1G1B PH7.62mm表贴三合一 PH10mm表贴三合一 7.62mm 1R1G1B 10mm 1R1G1B
7.62mm 1R1G 484mmx242mm 64x32 17222点/平方 ≥110℃ 1/16. 4～20 220V±10％ ≤400W(峰值） ≤250W(平均） ≥1000H 100000H ≤0.01%
QQ：287478829
赵俊良专业生产各种LED显示屏，抢购热线：18676761680、18128816737
赵俊良专业生产各种LED显示屏，抢购热线：18676761680、18128816737
第五：室内LED单色显示屏模组参数：
项目内容 点直径/Spot Diameter 点间距/Pixel Pitch 显示颜色/Display color 单元板尺寸/Unit board size 单元板点数/Unit board Points 像素密度/Pixel density 水平视角/Level View Angle 扫描方式/Scan Mode 最佳视距/Best view distance 工作电压/Working Voltage 功率消耗/Power consumption 平均无故障时间/MTBF 寿命/Screen Life 盲点率/Blind spot rate ￠3.0mm单色 3.0mm 4.0mm 1R 256mmx128mm 64x32 62500点/平方 ≥110℃ 1/16. 3～20 220V±10％ ≤800W(峰值） ≤250W(平均） ≥1000H 100000H ≤0.01% ￠3.75mm单色 3.75mm 4.75mm 1R 304mmx152mm 64x32 44321点/平方 ≥110℃ 1/16. 3～20 220V±10％ ≤600W(峰值） ≤200W(平均） ≥1000H 100000H ≤0.01% ￠5.0mm单色 5.0mm 7.62mm 1R 484mmx242mm 64x32 17222点/平方 ≥110℃ 1/16. 4～20 220V±10％ ≤250W(峰值） ≤150W(平均） ≥1000H 100000H ≤0.01%
P3户内全彩高清LED显示屏技术规格书
P3户内全彩高清LED显示屏技术规格书大地照明有限公司张燕凤 186********目录一.产品说明: (2)二.主要规格参数: (3)三.具体参数: (5)四.显示屏的特点: (8)五.显示屏的控制特性和功能: (9)六.显示屏系统原理简介: (12)七. 产品品质保证和包装: (14)产品说明:LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。
在户外的显示领域，它甚至占据了不可取代的地位。
产品选型全彩LED显示屏可用于播放时事新闻、娱乐信息、商业广告、影视动画等各种多种媒体类型内容，从而达到视听一体的效果。
LandLighting-P3是一款专为渠道项目设计，广泛应用各种工程及租赁项目，可随意播放视频、图文、图像并茂的节目，并以实时、同步、清晰的信息传播方式播放各种信息。
P3 显示屏主要技术参数6、主要技术参数1)驱动器件：恒流驱动2)扫描方式:1/16扫描3)屏幕刷新速率:>500Hz4)图像传输速度:≥60Hz5)灰度/颜色:4K/显示12.5颜色6)亮度:1800 cd/m2 最大亮度可达到2000 cd/m27)亮度调节方式：软件16级可调8)视频信号:RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等9)控制系统采用:PCTV卡(可选)+DVI显卡+主控卡+光纤传输(可选)10)寿命:10万小时11)平整度：任意相邻像素间≤0.5mm;单元板拼接间隙<0.5mm ;12)均匀性：像素光强、单元板亮度均匀13)杂点率:<0.000214)开关电源负荷:5V/40A15)计算机显示模式:1024×76816)常亮点：无17)防护等级: ≥IP6018)有效通讯距离：网线100m(无中继)，多模光纤500m，单模光纤20km8、控制方式WINXP计算机+控制软件硬件+播放软件及硬件9、保护技术防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能。
P室内高清LED显示屏精编版
P室内高清L E D显示屏公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-P1.2小间距L E D显示屏技术参数规格模组尺寸（mm）325 × 365模组分辨率（点）256 × 288P 1.2像素间距1.2mm像素密度（点/m2）640000像素结构表贴三合一LED像素组成1R1G1B平整度≤0.2mm整屏亮度300~1000 cd/m2;可调亮度调节256级手动/自动/程控亮度均匀性≥97%色度均匀性±0.003Cx,Cy之内亮度/色度校正支持对比度≥5000：1灰度等级16bit色彩281.4 trillion色温2000K~10000K半增益视角水平±80°；垂直±80°推荐视距1.8米驱动方式动态扫描，恒流驱动画面帧频50/60 Hz画面刷新率≥2000 Hz防护等级IP32维护方式后维护输入电压110~220VAC±10%输入电源频率50~60 Hz平均功耗（W / m2）380最大功耗（W / m2）1050工作温湿度0℃~+45℃/10~95%RH存储温湿度-40℃~+85℃/10~95%RH连续工作≥7×24小时，支持连续不间断显示平均无故障时间（MTBF）≥10000小时使用寿命( Life Time )≥100,000小时安装方式吊装/背架安装通信连接超五类双绞网线小于100米（无中继）、多模光纤小于500米、单模光纤小于10Km以上参数及型号规格仅供参考，请以产品手册实际销售产品为准。
技术优势单点校正技术单点校正系统会对每个像素进行单独控制，包括其亮度和颜色的控制，以获得前所未有的均匀度，生成最为清晰的图像。
同时，结合EXV独创的ICC/IBC智能色彩亮度调整技术，可整屏亮度、色度校正，保证屏幕在长时间运行和老化后，依然可以保证整屏亮度和色度的一致性。
双冗余电源供电DMVision P系列单元箱体采用双冗余电源供电方式，在某一路供电电源故障的情况下，依然可以保证箱体正常运行，从而保证箱体供电的安全性。
P2.0小间距LED显示屏产品规格书0
湖北楚华视讯有限公司P2.0小间距产品规格书产品描述：P2.0 384mm×288mm压铸铝箱体产品型号：Chu Hua P2.0湖北楚华视讯有限公司产品型号Chu Hua P2.0（一）LED参数发光颜色发光强度主波长红色（测试条件：20mA，2.0V）120mcd 620nm 绿色（测试条件：20mA，3.0V）350mcd 520nm 蓝色（测试条件：20mA，3.0V）55mcd 470nm （二）像素点参数LED型号表贴灯1010点间距2mm像素点组成表贴三合一1R1G1B（三）模组参数模组分辨率(宽×高) 96×48模组尺寸(宽×高) 192mm×96mm湖北楚华视讯有限公司（四）箱体参数箱体分辨率（宽×高）192×144模组分布（宽×高）2×3箱体尺寸（宽×高×厚）384mm×288mm×93mm箱体重量 3.9Kg/箱体；35.3Kg/m2箱体材质压铸铝安装方式固定安装（五）屏体参数点密度250,000点/m2亮度（色温6500K）600cd/m2～1300cd/m2可调亮度非均匀性≤0.5%水平视角/垂直视角160°/160°有效视距2m～50m平整度≤0.5基色主波长误差≤5nm发光点中心距偏差＜3%湖北楚华视讯有限公司屏体色温3200K～9300K可调防护等级（前/后）IP20/IP41应用场所户内（六）系统控制参数灰度等级红、绿、蓝各16bit驱动方式恒流扫描方式1/16刷新率≥2000Hz换帧速度50/60帧/秒最高对比度3000:1亮度调节手动/自动/程控校正支持亮度与色度逐点校正控制方式同步控制/异步控制控制距离小于100m 超五类双绞网线100m～500m 多模光纤500m～10Km 单模光纤输入信号模式AV/S-Video/VGA/DVI/HDMI/SDI/DP 软件接口Windows XP/Vista/7/8 （七）屏体运行参数湖北楚华视讯有限公司峰值功率≤600W/m2平均功率150W/m2～300W/m2工作电压220×（1±10%）V、（50±1）Hz 信噪比≥47盲点率≤3×10-4，出厂时为0整屏像素失控率≤1×10-4，出厂时为0失控率区域像素失控率≤3×10-4，出厂时为0屏体金属材料≤45K温升屏体绝缘材料≤70K平均无故障工作时间≥10000小时LED典型寿命5万小时运行环境温度-10℃～40℃运行环境湿度10％～90％RH，无凝结。
P2.5室内表贴全彩规格书
深圳市三鑫维科技有限公司ShenZhen SanXinWei Technology Co.,Ltd.产品规格书SPECIFICATION产品名称:P2.5室内表贴全彩模组规格型号:P2.5-64X64-16S-V3.0拟制：审核：批准：（盖章）公司地址：深圳市宝安区沙井镇沙头工业区民福路8号（三鑫维A楼）目录1.适用范围 (3)2.产品说明………………………………………………………………3、43.信号引脚定义 (5)4.安装孔位图 (6)5.开关电源配置参数 (6)6.备件赠送表 (7)7.使用注意事项 (8).1.适用范围本技术手册适用于P2.5室内表贴全彩三合一灯全彩显示模组。
2.产品说明2.1.室内P2.5十六扫实像素全彩模组主要是由红色LED、绿色LED和蓝色LED三合一组成，然后再固定到塑胶套件上而成；2.2.此模组含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；2.3.通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换；2.4.此模组可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；2.5.模组的特点：●用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为2.5mm，每个像素点由1R1G1B三合一组成2.1．产品介绍技术参数产品型号P2.5-64X64-16S-V3.0LED灯种类SMD（2121）黑灯（1）LED管芯参数SMD三合一管芯的波长、亮度，均为典型值序号项目波长典型值亮度典型值备注1红色管芯620-625nm210-250mcd三安2绿色管芯520-523nm530-600mcd三安3蓝色管芯465-470nm80-100mcd三安（2）像素点参数为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为R：G：B/3：6：1。
