4月27日AutoCAD上机要练习的命令
CAD常用命令表大全
CAD常用命令表大全CAD（计算机辅助设计）是一款广泛应用于建筑、机械、电子等领域的设计软件，熟练掌握其常用命令可以大大提高工作效率。
以下是为您整理的一份较为全面的 CAD 常用命令表：一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点，即可绘制一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
可以通过指定圆心和半径、直径，或者通过指定三点来绘制圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来绘制圆弧。
4、｀RECTANG`（矩形）：绘制矩形。
输入矩形的两个对角点坐标即可。
5、｀POLYGON`（正多边形）：绘制正多边形。
指定边数和中心点，或者通过边来绘制。
6、｀ELLIPSE`（椭圆）：创建椭圆。
可以通过指定中心点、长半轴和短半轴，或者通过轴端点来绘制椭圆。
二、修改命令1、｀COPY`（复制）：复制对象。
选择要复制的对象，指定基点和位移点。
2、｀MIRROR`（镜像）：对对象进行镜像操作。
选择对象，指定镜像线的两点。
3、｀OFFSET`（偏移）：创建等距平行线。
指定偏移距离和要偏移的对象。
4、｀ARRAY`（阵列）：按矩形或环形方式复制对象。
可选择矩形阵列或环形阵列，并设置相关参数。
5、｀ROTATE`（旋转）：旋转对象。
指定旋转基点和旋转角度。
6、｀SCALE`（缩放）：缩放对象。
指定基点和缩放比例因子。
7、｀TRIM`（修剪）：修剪对象。
选择作为修剪边界的对象，然后选择要修剪的对象部分。
8、｀EXTEND`（延伸）：延伸对象到指定边界。
选择边界对象，然后选择要延伸的对象。
9、｀BREAK`（打断）：将对象打断为两部分。
指定打断点。
10、｀FILLET`（圆角）：为对象创建圆角。
指定圆角半径，然后选择要圆角的对象。
11、｀CHAMFER`（倒角）：为对象创建倒角。
指定倒角距离，然后选择要倒角的对象。
三、标注命令1、｀DIMLINEAR`（线性标注）：标注水平或垂直尺寸。
cad基础指令大全
cad基础指令大全CAD基础指令大全导言CAD，全称为计算机辅助设计，是一种利用计算机来辅助完成设计工作的技术。
它在建筑、机械、电子、航空航天等领域得到广泛应用，提高了设计的效率和准确性。
而作为CAD的核心，基础指令是我们使用CAD软件的基础，掌握了基础指令，我们可以更好地进行设计和绘图。
本文将为大家介绍一些常用的CAD基础指令，帮助初学者快速上手CAD软件，提高工作效率。
一、绘图指令1. 线段（Line）：用于绘制直线。
选择起点和终点，即可绘制一段直线。
2. 圆（Circle）：用于绘制圆。
选择圆心和半径，即可绘制一个圆。
3. 弧（Arc）：用于绘制弧形。
选择起点、终点和半径，即可绘制一个弧形。
4. 多线段（Polyline）：用于绘制由直线和弧组成的复杂图形。
选择多个点，即可绘制一个多线段。
5. 矩形（Rectangle）：用于绘制矩形。
选择两个对角线上的点，即可绘制一个矩形。
二、编辑指令1. 移动（Move）：用于移动已有的图形。
选择需要移动的图形和目标位置，即可完成移动操作。
2. 复制（Copy）：用于复制已有的图形。
选择需要复制的图形和目标位置，即可完成复制操作。
3. 旋转（Rotate）：用于旋转已有的图形。
选择需要旋转的图形、旋转中心点和旋转角度，即可完成旋转操作。
4. 缩放（Scale）：用于缩放已有的图形。
选择需要缩放的图形、基点和缩放比例，即可完成缩放操作。
5. 镜像（Mirror）：用于镜像已有的图形。
选择需要镜像的图形、镜像线和镜像选项，即可完成镜像操作。
三、文本指令1. 单行文字（Single Line Text）：用于添加单行文本。
选择插入点、文字样式和文本内容，即可添加单行文本。
2. 多行文字（Multi-Line Text）：用于添加多行文本。
选择插入点、文字样式和文本内容，即可添加多行文本。
3. 编辑文字（Edit Text）：用于编辑已有的文字。
选择需要编辑的文字，即可对其进行修改。
cad上机考试题库及参考答案
cad上机考试题库及参考答案**CAD上机考试题库及参考答案**一、选择题1. 在CAD中，下列哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE参考答案：A2. 如何在CAD中创建一个圆？A. 输入“CIRCLE”命令B. 输入“LINE”命令C. 输入“ARC”命令D. 输入“POLYGON”命令参考答案：A3. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE参考答案：A4. 如何在CAD中选择多个对象？A. 按住Shift键并点击对象B. 按住Ctrl键并点击对象C. 按住Alt键并点击对象D. 点击并拖动鼠标选择对象参考答案：B5. 在CAD中，如何快速缩放视图以适应所有对象？A. 输入“ZOOM”命令后跟“E”B. 输入“ZOOM”命令后跟“A”C. 输入“PAN”命令D. 输入“FIT”命令参考答案：B二、填空题1. 在CAD中，使用________命令可以快速创建多个相同对象的副本。
参考答案：COPY2. 若要在CAD中测量两点之间的距离，可以使用________命令。
参考答案：DIST 或 MEASURE3. 在CAD中，________工具栏提供了绘图和编辑命令的快速访问。
参考答案：常用4. 若要在CAD中绘制一个多边形，可以使用________命令。
参考答案：POLYGON5. 在CAD中，________命令允许用户创建一个与现有对象平行的线。
参考答案：OFFSET三、简答题1. 描述在CAD中如何创建一个多段线。
参考答案：在CAD中，创建多段线可以通过输入“PLINE”命令开始。
然后，按照提示点击屏幕上的点来定义多段线的顶点。
每点击一个点，就会创建多段线的一段。
要结束多段线的绘制，可以双击或按“Enter”键。
2. 解释在CAD中如何使用图层来组织绘图。
参考答案：在CAD中，图层是一种用于组织绘图元素的工具。
AutoCAD常用命令完整版

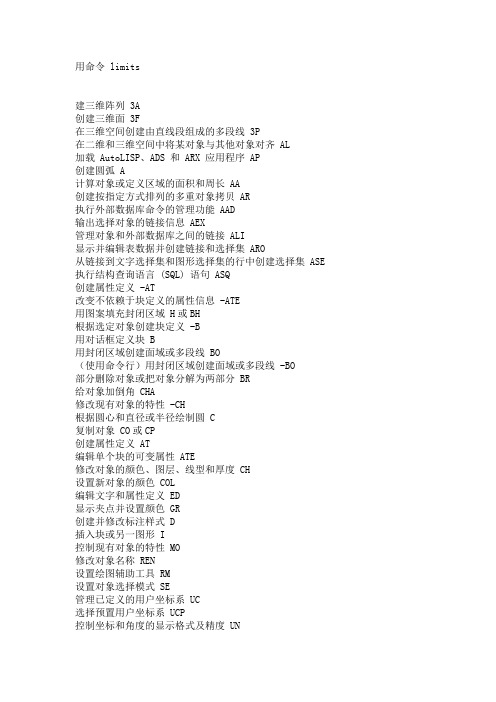

用命令 limits建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M作者:饶文标--------------------------------------------------------------------------------2 CAD命令大集合,要查的快来啊!!!从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Zcad快捷键快捷键注释快捷键注释A ARC(画弧) IN INTERSECT(求交)AA AREA(测量面积) L LINE(画线)AR ARRAY(阵列) LA LAYER(建立图层)ATT ATTDEF(定义属性) LE QLEADER(快速导引线标注) ATE ATTEDIT(编辑属性) LEN LENGTHEN(加长)B BLOCK(定义图块) LI LIST(列表)BH BHATCH(图案填充) LT LINETYPE(设置线型)BR BREAK(打断) LTS LTSCALE(设置线型比例)C CIRCLE(画圆) M MOVE(移动)CH PROPERTIES(特性修改) MA MATCHPROP(属性匹配) CHA CHAMFER(倒斜角) ME MEASURE(测量)COL COLOR(改变物体颜色) MI MIRROR(镜像)CO COPY(复制) ML MLINE(画多线)D DIMSTYLE(设置标柱样式) MT MTEXT(多行文字) DAL DIMALIGNED(对齐标注) O OFFSET(偏移)DAN DIMANGULAR(角度标注) OP OPTIONS(系统设置)DBA DIMBASELINE(基线标料) OS OSNAP(物体捕捉)DCE DIMCENTER(圆心标注) P PAN(视图平移)DCO DIMCONTINUE(连续标注) PE PEDIT(复和线编辑)DDI DIMDIAMETER(直径标注) PL PLINE(复合线)DED DIMEDIT(标注编辑) PO POINT(画点)作者：饶文标 2006-7-8 11:48 回复此发言--------------------------------------------------------------------------------3 CAD命令大集合,要查的快来啊!!!DI DIST(测量距离) POL POLYGON(画正多边形)DIV DIVIDE(等分) PRE PREVIEW(视图预览)DLI DIMLINEAR(线性标注) PRINT PLOT(打印)DO DONUT(圆环) R REDRAW(重画)DOR DIMORDINATE(坐标标注) RE REGEN(重新生成)DOV DIMOVERRIDE(尺寸更新) REC RECTANGLE(画矩形)DR DRAWORDER() REN RENAME(改名)DRA DIMRADIUS(半径标注) RO ROTATE(旋转)DS DSETTINGS(草图设置) S STRETCH(伸展)DT DTEXT(动态文本) SC SCALE(比例缩放)E ERASE(删除) SN SNAP(栅格点捕捉)ED DDEDIT() SPL SPLINE(画样条曲线)EL ELLIPSE(画椭圆) SPE SPLINEKIT(编辑样条曲线)EX EXTEND(延伸到) ST STYLE(设置文字样式)EXIT QUIT(退出) T MTEXT(多行文字)EXP EXPORT(炸开) TO TOOLBAR(调用工具条)F FILLET(倒圆角) TR TRIM(修剪)G GROUP(成组) UN UNITS(设置单位)HE HATCHEDIT(图案填充编辑) W WBLOCK(块存盘)I INSERT(插入块) Z ZOOM(视图缩放)IMP IMPORT(导入)“AutoCAD 2000快捷键”经典值得收藏AutoCAD 2000快捷命令的使用AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[9]
![CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[9]](https://img.taocdn.com/s3/m/58a119e16e1aff00bed5b9f3f90f76c661374cbc.png)
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令LINE（线段）：用于绘制一条或多条直线段，可以指定起点和终点，也可以指定相对坐标或极坐标。
输入方式：在命令行输入LINE或L ，回车后按提示指定起点和终点，回车结束。
选项：Undo（撤销）、C lose（闭合）。
示例：输入LINE，回车后指定第一个点为(0,0)，然后指定第二个点为(100,0)，再指定第三个点为(100,100)，最后输入C回车，得到一个正方形。
CIRCLE（圆）：用于绘制一个圆，可以指定圆心和半径，也可以指定三个点或两条切线和半径。
输入方式：在命令行输入CIRCLE或C，回车后按提示指定圆心和半径，回车结束。
选项：3P（三点）、2P（两点）、TTR（两切线半径）、TTT（三切线）。
示例：输入CIRCLE，回车后指定圆心为(50,50)，然后指定半径为25，回车结束，得到一个圆。
PLINE（多段线）：用于绘制一条或多条由直线段和弧段组成的连续图形，可以指定起点和下一个点，也可以指定相对坐标或极坐标。
输入方式：在命令行输入PLINE或PL，回车后按提示指定起点和下一个点，回车结束。
选项：Arc（弧段）、Halfwidth（半宽度）、Length （长度）、Undo（撤销）、Width（宽度）、Close（闭合）。
示例：输入PLINE，回车后指定第一个点为(0,0)，然后指定第二个点为(100, 0)，再输入A回车进入弧段模式，然后指定第三个点为(100,50)，再输入L回车进入直线模式，然后指定第四个点为(0,50)，最后输入C回车，得到一个由直线段和弧段组成的闭合图形。
POLYGON（多边形）：用于绘制一个正多边形，可以指定边数、中心点和外接圆半径或内接圆半径。
输入方式：在命令行输入POLYGON或PO，回车后按提示指定边数和中心点，然后按提示选择外接圆模式或内接圆模式，并指定半径。
选项：Inscribed incircle（内接圆模式）、Circumscribed aboutcircle（外接圆模式）。
AUTOCAD基础命令一览(很好)
图1-14 绘制圆弧实例
AutoCAD 2004主要功能介绍
圆
AutoCAD提供6种绘制圆的方法，默认的方法为圆心、半径法， 具体的6种方法如图1-15所示，读者可以根据需要而定。可点击功能 “7”；或菜单中的绘图（Draw）→圆（Circle）， 或在命令行中 输入CIRCLE进入绘圆命令，一个绘制半径为100的圆的命令如下，结 果见图1-16。
命令: _arc 指定圆弧的起点或 [圆心(C)]: 300,300 指定圆弧的第二个点或 [圆心(C)/端点(E)]: 400,300 指定圆弧的端点: 500,400
图1-13绘制圆弧的11种方法
需要注意的是利用三点绘制的圆弧是该 起点沿逆时针转动到到端点所构成的圆弧。 如果是要在某已绘好图上的三点，则可采用 鼠标捕捉功能加以绘制。
命令: _pline 图1-10 绘制多义线 指定起点: 100,100 当前线宽为 4.0000 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w 指定起点宽度 <4.0000>: 3 指定端点宽度 <3.0000>: 3 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 200,100 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/ 第二点(S)/放弃(U)/宽度(W)]: 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/ 第二点(S)/放弃(U)/宽度(W)]: l 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w 指定起点宽度 <3.0000>: 8 指定端点宽度 <8.0000>: 0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 120,200 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:回车
cad指令大全
cad指令大全CAD指令大全。
CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机系统进行设计和制图的技术，它使得设计师能够更加高效地完成工作。
在CAD软件中，指令是设计师进行绘图和编辑的基本操作，熟练掌握各种CAD指令对于提高工作效率至关重要。
本文将为大家介绍一些常用的CAD指令，希望能够对大家在CAD设计中有所帮助。
1. 线段（Line）。
线段是CAD中最基本的绘图元素之一，通过线段指令可以绘制直线。
在CAD软件中，选择线段指令后，只需点击绘图区域中的起点和终点，就可以绘制一条直线。
2. 圆（Circle）。
圆是CAD中常用的绘图元素，通过圆指令可以绘制圆形。
在CAD软件中，选择圆指令后，需要指定圆心和半径，就可以绘制一个圆。
3. 多段线（Polyline）。
多段线是由多条线段或弧线组成的一个整体，通过多段线指令可以绘制复杂的图形。
在CAD软件中，选择多段线指令后，只需依次指定线段的端点，就可以绘制出一条多段线。
4. 矩形（Rectangle）。
矩形是CAD中常用的绘图元素，通过矩形指令可以绘制矩形。
在CAD软件中，选择矩形指令后，需要指定矩形的一个角点和对角点，就可以绘制一个矩形。
5. 偏移（Offset）。
偏移指令可以将已有的图形复制一份并平行移动，常用于制作对称图形或增加间距。
在CAD软件中，选择偏移指令后，需要指定要偏移的对象和偏移的距离，就可以完成偏移操作。
6. 镜像（Mirror）。
镜像指令可以将已有的图形进行镜像对称，常用于制作对称图形。
在CAD软件中，选择镜像指令后，需要指定要镜像的对象和镜像轴线，就可以完成镜像操作。
7. 旋转（Rotate）。
旋转指令可以将已有的图形进行旋转，常用于调整图形的方向。
在CAD软件中，选择旋转指令后，需要指定要旋转的对象、旋转中心和旋转角度，就可以完成旋转操作。
8. 缩放（Scale）。
缩放指令可以将已有的图形进行放大或缩小，常用于调整图形的尺寸。
CAD绘图中的常用命令与操作解析
CAD绘图中的常用命令与操作解析
CAD（计算机辅助设计）是现代工程设计领域必不可少的工具，熟练掌握CAD绘图中的常用命令和操作对于提高设计效率至关重要。
下面将介绍一些在CAD绘图中常用的命令和操作方式。
常用命令解析
1.线段命令
LINE命令是CAD中最基本的绘图命令之一，用于绘制直线。
通过指定起点和终点坐标，可以快速绘制直线。
2.圆弧命令
ARC命令用于绘制圆弧，指定起点、终点和半径等参数即可绘制所需的圆弧。
3.矩形命令
RECTANGLE命令可以绘制矩形，通过指定对角线端点或中心点、长度和宽度等参数绘制矩形。
4.多段线命令
PLINE命令用于绘制多段线，可以绘制具有多个节点的复杂图形。
常用操作解析
1.平移操作
MOVE命令用于将选定的对象沿指定方向移动到新位置，可通过指定基点和目标点完成平移操作。
2.复制操作
COPY命令可复制选定的对象到新位置，通过指定基点和目标点完成复制操作。
3.旋转操作
ROTATE命令用于按指定角度旋转选定对象，可选择旋转中心和旋转角度完成旋转操作。
4.缩放操作
SCALE命令可按比例缩放选定对象，通过指定基点和缩放比例完成缩放操作。
CAD绘图中的常用命令和操作是设计师们日常工作中必备的技能，熟练掌握这些命令和操作能够极大提高效率，精确绘制所需图形。
不断练习和探索各种命令的使用方法，结合实际设计需求，将帮助设计师们在CAD软件中游刃有余地完成各类设计任务。
通过不断学习和实践，可以逐步提升CAD设计水平，为工程设计工作带来更多的便利和效益。
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[12]
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令CAD最常用命令大全(实用版)CIRCLE：绘制圆。
输入CIRCLE或C后，按回车键，然后指定圆心和半径，或者输入半径值。
也可以选择其他选项，如通过三点、两点、切线等方式绘制圆。
ARC：绘制圆弧。
输入ARC或A后，按回车键，然后指定圆弧的起点、端点和中点，或者输入坐标值。
也可以选择其他选项，如通过中心、角度、半径等方式绘制圆弧。
RECTANG：绘制矩形。
输入RECTANG或REC后，按回车键，然后指定矩形的一个角点和对角点，或者输入坐标值。
也可以选择其他选项，如指定矩形的长度、宽度、旋转角度等。
POLYGON：绘制多边形。
输入POLYGON或POL后，按回车键，然后指定多边形的边数和中心点，或者输入边数值。
然后指定多边形的外接圆半径或内接圆半径，或者输入半径值。
也可以选择其他选项，如指定多边形的旋转角度等。
ELLIPSE：绘制椭圆。
输入ELLIPSE或EL后，按回车键，然后指定椭圆的中心点和端点，或者输入坐标值。
也可以选择其他选项，如通过轴端点、旋转角度、偏心率等方式绘制椭圆。
HATCH：填充图案。
输入HATCH或H后，按回车键，然后选择要填充的图案类型和样式。
然后选择要填充的区域或对象，并调整图案的角度、比例、间距等参数。
TEXT：插入文本。
输入TEXT或T后，按回车键，然后指定文本的插入点和高度，或者输入高度值。
然后输入文本内容，并按回车键结束命令。
也可以选择其他选项，如指定文本的旋转角度、对齐方式、样式等。
MTEXT：插入多行文本。
输入MTEXT或MT后，按回车键，然后指定多行文本的对角点或高度和宽度，并进入文本编辑器界面。
在文本编辑器中输入文本内容，并调整文本的格式、字体、颜色等属性。
按回车键或确定按钮退出文本编辑器。
DIMENSION：绘制标注。
输入DIMENSION或DIM后，按回车键，然后选择要绘制的标注类型，如线性、角度、半径等。
CAD上机训练
上机训练1 AutoCAD 操作基础1.1掌握启动 AutoCAD 的方法操作目的：掌握启动 AutoCAD 的方法。
操作指导：方法 1：利用桌面快捷方式从 Windows 桌面中双击“AutoCAD ”的快捷方式图标。
2：从程序组启动选择“开始”→“程序”→“AutoCAD ”→“ AutoCAD ”。
启动后，在“AutoCAD 今日”窗口→选择“创建图形”选项卡→选择“默认设置”方式→选择“公制”，即可进入 AutoCAD 2作图环境。
1.2 使用“向导”方式创建新图形，用“高级设置”完成一张 A4 图纸幅面（297×210）格式的设置，并将文件存盘（文件名自定）。
操作目的：使学生掌握调用“使用向导”进行“高级设置”的方法。
操作指导：（1）打开“文件”菜单，选择“新建”命令，显示“AutoCAD 今日”窗口，选择“创建图形”选项卡。
（2）在选择如何开始区，选择“向导”。
（3）单击“高级设置”，弹出“高级设置”对话框“单位”设置为：“小数”“角度”设置为：“十进制度数”“角度测量”设置为：“东”“角度方向”设置为：“逆时针”“区域”设置为：按 A4 纸“宽度”为 297 ，“长度”为 210 。
（4）单击“完成”进入绘图界面。
（5）单击下拉菜单中的“文件”，选择“保存”。
（6）当弹出“图形另存为”对话框后，在“保存于”选择框中选择保存的文件夹，在“文件名”文本框中输入保存的文件名，单击“保存”按钮完成存盘操作。
1.3 在上题的基础上，利用不同的坐标输入方法画出如图1-1 所示的图形。
图1-1 操作题操作目的：通过本操作，使读者理解并掌握点的直角坐标和极坐标的表示方法及使用方法。
操作指导：方法1使用绝对直角坐标。
命令：_line/执行“直线”命令指定第一点:50,50 /起点坐标（50,50）指定下一点或 [放弃(U)]: 190,50指定下一点或 [放弃(U)]: 190,100指定下一点或 [闭合(C)/放弃(U)]: 150,140指定下一点或 [闭合(C)/放弃(U)]: 140,140指定下一点或 [闭合(C)/放弃(U)]: 140,110指定下一点或 [闭合(C)/放弃(U)]: 80,110指定下一点或 [闭合(C)/放弃(U)]: 80,150指定下一点或 [闭合(C)/放弃(U)]: 50,150指定下一点或 [闭合(C)/放弃(U)]: 50,50指定下一点或 [闭合(C)/放弃(U)]: /按回车键，结束直线命令方法2 使用相对直角坐标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截止到目前，汽修班同学没有用过的绘图命令或者不熟练的命令：
1、创建及编辑多段线命令
多段线是由几段线段和圆弧构成的连续线条，它是一个单独的图形对象。
二维多段线具有以下特点。
●能够设定多段线中线段及圆弧的宽度。
●可以利用有宽度的多段线形成实心圆、圆环或带锥度的粗线等。
●能一次对多段线的所有交点进行倒圆角或倒斜角处理
PLINE命令用来创建二维多段线，具体介绍见教材92页。
PEDIT命令用于对多线段进
行编辑，具体介绍见96页。
EXPLODE分解多段线命令可
将多线、多段线、块、标注、
面域等复杂对象分解成
AutoCAD基本图形对象。
例
如将连续的多段线一个单独
对象，分解成多个独立对象。
练习2：用多线段命令绘
制右图所示图形。
提示：可利用多段线构
图。
用户首先用LINE、
CIRCLE等命令形成外轮廓线
框，然后用PEDIT命令将此线
框编辑成一条多段线，最后用
OFFSET命令偏移多段线就形
成了内轮廓线框。
图中的长槽
或箭头可使用PLINE命令一
次绘制出来。
练习2：利用LINE、CI RCLE、PEDIT等命令绘制平面图形，如图所示
2点对象、等分点及测量点
在AutoCAD中，用户可用POINT命令创建单独的点对象，这些点可用“NOD”进行捕捉。
点的外观由点样式控制，一般在创建点之前要先设置点的样式，但也可先绘制点，再设置点样式。
DIVIDE命令用于根据等分数目在图形对象上放置等分点，这些点并不分割对象，只是标明等分的位置。
AutoCAD中可等分的图形元素包括线段、圆、圆弧、样条线、多段线等。
MEASURE命令在图形对象上按指定的距离放置点对象，对于不同类型的图形元素，距离测量的起始点是不同的。
当操作对象为直线、圆弧或多段线时，起始点位于距选择点最近的端点。
如果是圆，则一般从0°角开始进行测量。
练习1：打开4-7.dwg，如左图所示，用POINT、DIVIDE、MEASURE等命令将左图修改为右图样式。
练习2：利用LINE、PEDIT、DIVIDE等命令绘制平面图形，如图所示。
3、创建与编辑面域
面域（REGION）是指二维的封闭图形，它可由直线、多段线、圆、圆弧、样条曲线等对象围成，但应保证相邻对象间共享连接的端点，否则将不能创建域。
域是一个单独的实体，具有面积、周长、形心等几何特征，使用它作图与传统的作图方法截然不同，此时可采用“并”、
“交”、“差”等布尔运算来构造不同形状的图形。
具体介绍见教材108页。
REGION命令用于生成面域。
启动该命令后，用户选择一个或多个封闭图形，就能创建出面域。
练习：绘制下图，用REGION命令创建3个面域。
提示：图中共有3个封闭的线框，可以创建3个面域，面域以线框的形式显示出来，用户可以对面域进行移动、复制等操作，还可用EXPLODE命令分解面域，使其还原为原始图形对象。
面域创建好之后可以进行并、交、相减操作。
1）合并面域：并运算用于将所有参与运算的面域合并为一个新面域。
打开素材文件4-10.dwg，如图4-22左图所示，用UNION合并面域命令将左图修改为右图样式。
2）面域相减（差运算）：用户可利用差运算从一个面域中去掉一个或多个面域，从而形成一个新面域。
打开素材文件4-11.dwg，如左图所示，用SUBTRACT面域减命令将左图修改为右图样式。
3）面域交运算：可以求出各个相交面域的公共部分。
打开文件4-12.dwg，如图左图所示，用INTERSECT面域交命令将左图修改为右图样式。
4、面域造型应用实例
面域造型的特点是通过面域对象的并、交或差运算来创建图形，当图形边界比较复杂时，这种作图法的效率是很高的。
要采用这种方法作图，首先必须对图形进行分析，以确定应生成哪些面域对象，然后考虑如何进行布尔运算形成最终的图形。
例如，下图所示的图形可以看成是由一系列矩形面域组成的，对这些面域进行并运算就形成了所需的图形。
1）绘制两个矩形并将它们创建成面域，结果如图所示。
2）阵列矩形，再进行镜像操作，结果如图所示。
3）对所有矩形面域执行并运算，结果如图所示。
练习：利用面域造型法绘制如图所示的图形。
