大口径PCCP给水管道安装工法
pccp管道安装工艺流程
pccp管道安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCCP管道安装工艺流程详解PCCP，全称为预应力混凝土管，是用于输送水、污水等流体的基础设施中的重要组成部分。
PCCP管道安装指南
(一)P CCP管道安装1、PCCP管道就位管道安装一般应将承口端面迎向流水方向。
（若发包人或设计对此有其他规定时，按其规定执行。
）管道下沟槽前，应逐根检查管子和承、插口有无损坏现象。
如有损坏，应对损坏部位修补合格后方可使用。
应对承、插口进行认真的清理。
保证胶圈工作面平整、光滑，无异物附着。
同时清理管内杂物。
管道下沟槽时，一定要注意起重设备、边坡的稳定性、安全性。
沟槽下管区域内不得有人逗留。
要保护吊装的管道不与其他的物品发生碰撞。
应使管道一次性大体就位，避免管道在沟槽内多次搬运、移动。
不得使管道在沟底拖拉、牵引、滚动。
更不能使用任何机械设备撞击或企图移动管道。
在管道接头承插口部位，提前开挖出深度大于接头外灌浆厚度、垂直于管道方向的沟槽。
2、接头的清理与润滑准备安装前。
用干净、干燥的抹布清理即将对接的承插口工作面上的灰尘、泥土及异物。
然后在承、插口工作面上涂刷润滑剂（植物类）润滑。
此时应确保润滑剂及涂刷过程干净不受污染。
胶圈在套入插口槽之前，应先认真的整圈检查胶圈，有无缺陷、破损。
然后用润滑剂润滑。
将一些胶圈盘好放在桶中备用。
润滑剂不得加以稀释。
天冷时可加热。
每10kg润滑剂可涂刷约4条胶圈（DN4000）规格越小可涂胶圈数量越多。
接头清理及刷油从桶中取出一只泡在润滑剂中的胶圈，拉伸并套入插口凹槽后，马上在胶圈和插口圈之间插入一根圆滑的金属棒，不同方向绕整个插口圈各转一圈。
使胶圈均匀、平顺的套在插口圈上。
无扭曲、翻转的现象。
然后再将润滑剂在胶圈上涂刷一遍。
在低于0℃气温下进行管道安装时，橡胶圈应采用保温措施，以防止受冻变硬。
安放橡胶圈3、PCCP管道对接吊起准备安装的管道，保证管道悬空不与基底接触。
将插口对准安装好的PCCP管道承口，缓缓的移动、靠近。
这时应在承口外垫几块木块。
避免剧烈的晃动，撞坏承插口。
插口接触到承口时，调整待安装管道的中心轴线（管道前后高度及左右偏差），保证承插口间隙周长均匀及中心轴线与安装好的管道一致。
PCCP管材施工工艺
PCCP管材施工工艺第一篇：PCCP管材施工工艺1.施工工艺流程场地平整→测量放线→管沟土方（石方）开挖→施工降排水→PCCP管吊装就位→PCCP管道安装、各种井施工→接口水压试验→填封接口缝→土方回填→水压试验→竣工清理。
2.场地清理对永久和临时工程、存弃土场等需要清理的地表进行清理，将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理。
所有的清除物，必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。
对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。
合理使用有机土壤，将之用于工程临时占地的表土恢复。
3.测量放线3.1施工测量准备工作3.1.1接桩、验桩、护桩接收监理人提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理人提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理人审批。
施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。
3.1.2平面控制网的确定以监理人所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要。
3.1.3控制网的确定将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。
水准点测量闭合差不大于10(N)1/2mm（N为测段往返距离（km））。
3.1.4施工放线3.1.4.1开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。
3.1.4.2开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高。
3.1.5施工测量检查3.1.5.1对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后进行下一步施工。
pccp管专项施工方法
pccp管专项施工方法PCCP管（Precast Concrete Cylinder Pipe）是一种预制混凝土圆柱管，由一个或多个圆柱体构成，中间通过金属环相互连接。
由于其高强度和耐久性，广泛应用于给水、污水、排水、排风等管道工程。
PCCP管的施工方法一般包括准备工作、管道铺设、连接、固定和测试等步骤。
下面将详细介绍PCCP管的专项施工方法。
一、准备工作1.准备现场：清除施工现场的障碍物和垃圾，确保施工场地平整，方便机械设备操作。
2.材料准备：检查PCCP管的质量和数量，确保达到施工要求。
同时，准备好适量的水泥、沙子、碎石等施工材料。
3.机械设备准备：准备好吊车、挖掘机、砂浆搅拌机等所需的机械设备，并确保其良好运转。
二、管道铺设1.布局定位：在施工现场根据设计要求布置好管道的位置和方向。
2.挖槽和回填：用挖掘机按设计要求开挖管沟，并在管道铺设完后进行回填，确保管道稳定。
3.铺设管道：使用吊车把预制的PCCP管吊装到挖好的沟槽中，并根据设计要求进行连接。
4.连接管道：使用金属环将相邻的PCCP管进行连接，并且保证连接处的密封性。
5.固定管道：在管道铺设完毕后，使用支架或垫木将管道固定在沟槽底部，防止其移动。
三、固结和测试1.固定管道：使用砂浆或混凝土将管道与沟槽进行固定，确保管道不发生位移。
2.压力测试：采用水冲洗或气压测试的方法对管道进行压力测试，确保其承压能力满足要求。
3.检查和清理：仔细检查管道连接处是否存在漏水或其他缺陷，并清理管道内的杂物和污垢，确保管道畅通。
以上就是PCCP管的专项施工方法。
在施工过程中，需要严格按照设计要求进行操作，并确保施工质量和安全。
随着科技的不断进步，PCCP 管的施工方法也在不断更新和完善，以适应各种复杂的施工环境和要求。

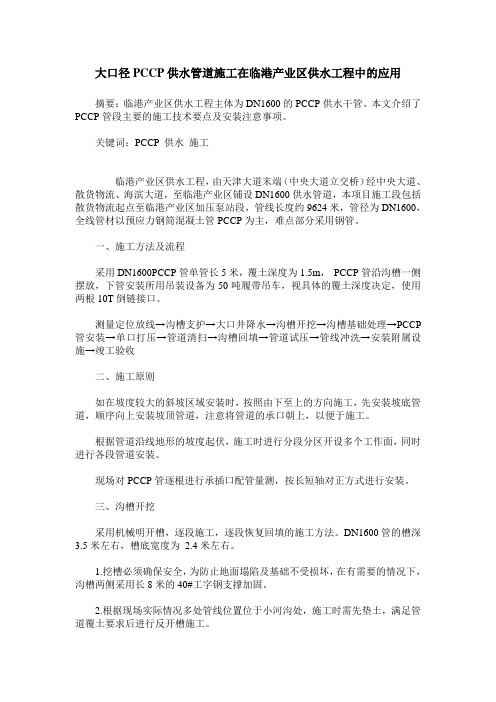

大口径PCCP供水管道施工在临港产业区供水工程中的应用
大口径PCCP供水管道施工在临港产业区供水工程中的应用摘要：临港产业区供水工程主体为DN1600的PCCP供水干管。
本文介绍了PCCP管段主要的施工技术要点及安装注意事项。
关键词：PCCP 供水施工临港产业区供水工程，由天津大道末端（中央大道立交桥）经中央大道、散货物流、海滨大道，至临港产业区铺设DN1600供水管道，本项目施工段包括散货物流起点至临港产业区加压泵站段，管线长度约9624米，管径为DN1600，全线管材以预应力钢筒混凝土管PCCP为主，难点部分采用钢管。
一、施工方法及流程采用DN1600PCCP管单管长5米，覆土深度为1.5m，PCCP管沿沟槽一侧摆放，下管安装所用吊装设备为50吨履带吊车，视具体的覆土深度决定，使用两根10T倒链接口。
测量定位放线→沟槽支护→大口井降水→沟槽开挖→沟槽基础处理→PCCP 管安装→单口打压→管道清扫→沟槽回填→管道试压→管线冲洗→安装附属设施→竣工验收二、施工原则如在坡度较大的斜坡区域安装时，按照由下至上的方向施工，先安装坡底管道，顺序向上安装坡顶管道，注意将管道的承口朝上，以便于施工。
根据管道沿线地形的坡度起伏，施工时进行分段分区开设多个工作面，同时进行各段管道安装。
现场对PCCP管逐根进行承插口配管量测，按长短轴对正方式进行安装。
三、沟槽开挖采用机械明开槽，逐段施工，逐段恢复回填的施工方法。
DN1600管的槽深3.5米左右，槽底宽度为2.4米左右。
1.挖槽必须确保安全，为防止地面塌陷及基础不受损坏，在有需要的情况下，沟槽两侧采用长8米的40#工字钢支撑加固。
2.根据现场实际情况多处管线位置位于小河沟处，施工时需先垫土，满足管道覆土要求后进行反开槽施工。
3.挖土时槽底应留出0.2米厚的土层暂不挖去，铺管前必须用人工清理至设计标高，沟槽不得挖至设计标高以下，如局部超挖，应以砂子或石硝回填。
一侧出土，并留出0.8米的马道，防止沟槽土压塌槽壁，一侧下管。
浅谈pccp管道安装工艺及质量控制方法
浅谈pccp管道安装工艺及质量控制方法【摘要】本文主要介绍了PCCP管道安装工艺及质量控制方法。
首先从PCCP管道安装工艺方面进行了详细阐述，包括施工准备、基础处理、管道安装、密封等过程。
介绍了PCCP管道质量控制方法，包括材料检测、工艺监控、施工质量检验等方面的内容。
通过对安装工艺和质量控制方法的介绍，可以有效提高PCCP管道的安装质量，确保管道的正常运行和使用。
在结论部分强调了对PCCP管道安装工艺和质量控制方法的重视，只有严格按照规范进行施工，并进行有效的质量控制，才能保证PCCP管道的安全可靠运行。
通过本文的介绍，希望能够为PCCP管道的施工提供一定的参考和指导。
【关键词】PCCP管道、安装工艺、质量控制方法、结论、引言1. 引言1.1 引言PCCP管道是一种常用于城市供水、排水、天然气输送等领域的管道材料，其安装工艺和质量控制方法对于管道系统的正常运行和使用寿命至关重要。
本文将从PCCP管道安装工艺和质量控制方法两个方面进行探讨，旨在为相关领域的工程师和施工人员提供参考和指导。
在PCCP管道安装工艺方面，我们将深入研究管道的起重和运输、基础施工、管道铺设、管道连接和接口处理等关键环节。
通过详细介绍每个环节的要求和注意事项，可以帮助施工人员有效地组织和实施管道安装工作，确保管道的稳定性和可靠性。
而在PCCP管道质量控制方法方面，我们将重点关注管道材料的质量检测、焊接连接的质量控制、防腐保温层的施工质量等问题。
通过建立科学的质量控制体系和采用先进的检测技术，可以保证管道的质量达到规定标准，从而确保管道系统的安全运行。
通过本文的探讨，相信读者可以对PCCP管道安装工艺及质量控制方法有更深入的了解，为工程实践提供更加可靠的指导和支持。
2. 正文2.1 pccp管道安装工艺PCCP管道安装工艺是指在PCCP管道施工过程中所遵循的一系列技术和方法。
PCCP管道是一种预应力混凝土管道，由钢筋和混凝土组成，具有较高的强度和耐久性。
浅谈pccp管道安装工艺及质量控制方法
浅谈pccp管道安装工艺及质量控制方法PCCP管道是一种预应力混凝土管道，因其结构稳定，耐腐蚀，耐压抗拉强度高等特点，被广泛应用于城市水务管网建设中。
PCCP管道的安装工艺和质量控制对于管道的长期稳定运行至关重要。
本文将从PCCP管道的安装工艺和质量控制方法进行深入探讨。
一、PCCP管道安装工艺1. 沟槽开挖PCCP管道的安装首先要进行沟槽的开挖，沟槽的开挖应按照设计要求进行，保证沟槽的宽度、深度和平整度达到要求。
在开挖过程中还需要考虑周围环境的影响，如地下管线、地质情况等，确保安全施工。
2. 基础处理在沟槽开挖后，需要对沟槽底部进行基础处理，包括填土、夯实等工作，以保证管道的承载能力和稳定性。
3. 管道安装PCCP管道的安装是整个工程的重要环节，需要严格按照设计要求进行。
首先是管道的吊装和定位，然后进行管道的接口处理和连接，最后进行管道的吊装和安装，保证管道的整体稳定。
4. 密封和保护管道安装完成后，需要进行密封和保护工作，包括对管道的防腐蚀处理、防水处理等，保证管道长期稳定运行。
二、PCCP管道质量控制方法1. 原材料质量控制PCCP管道的质量控制首先要从原材料入手，包括混凝土、钢筋等原材料的质量要求和检验标准，确保原材料的质量符合要求。
2. 设计和制造质量控制PCCP管道的设计和制造需要严格按照相关标准和规范进行，包括管道的结构设计、钢筋预应力设计、混凝土配合比设计等，确保管道的强度和稳定性。
3. 施工质量控制PCCP管道的施工质量控制是确保管道安装质量的关键环节，需要对沟槽开挖、基础处理、管道安装等施工环节进行全程质量控制，确保施工质量达标。
4. 检验与验收PCCP管道安装完成后需要进行检验与验收工作，包括对管道的外观质量、尺寸偏差、连接质量等进行检验，确保管道的质量符合设计要求。
以上就是关于PCCP管道安装工艺及质量控制方法的相关内容，PCCP管道在城市水务管网建设中具有重要作用，其安装质量的好坏直接影响着管道的稳定运行和使用寿命，因此需要严格按照相关标准和规范进行安装和质量控制，确保管道的安全稳定运行。
大口径PCCP管安装技术探讨
大口径PCCP管安装技术探讨摘要：近年来PCCP管广泛应用于各种工程实践中，其经济性、施工快捷、保证良好密封等优点，使其多用于生活用水的引水干线、各种水利项目、工业供排水等。
本文主要探讨了大口径PCCP管的安装特点和安装技术。
关键词：大口径；PCCP管；安装特点；安装技术引言:预应力钢筒混凝土管(PCCP) 是世界上大中型输水工程中广泛使用的一种复合材料管材，自20世纪80年代末引进至今，我国PCCP行业历时近20年，经历了自行研发起步、引进消化提高、自主发展创新的三个阶段。
目前，我国PCCP 行业正处于产品国家标准完善、制造技术成熟、市场发展已进入快速成长的阶段。
PCCP管是由钢筒、预应力钢丝和混凝土构成的先进管材，它结合体现了钢、水泥砂浆、混凝土等不同材料的特性。
其主要优点主要有：能够承受很高的内压和外荷载；具有良好的抗渗性、密封性、耐腐蚀性；安装环境适应性好、耐久性强、不需防腐；产品价格和维护费用低；使用寿命长，其设计寿命为50年，实际使用寿命可达100年以上。
PCCP主要应用于大中型输水工程，例如：跨流域引水、农业输水、城市输水、配水、工业园区输水等。
1、PCCP管安装特点1.1、PCCP管多采用双胶圈承插口式接头，可以及时方便地检测管道接头对接后密封性指标。
1.2、安装就位采用吊车配合机械设备方式。
该方式机械设备进出场灵活，机动性较好，但要求现场施工人员具有一定的施工经验。
2、PCCP安装技术2.1、管道运输存放2.1.1管道装卸本工程最大管径2.8 m，管子有效长度5 m，单根质量25.7t，结合工程情况，使用大功率吊车进行PCCP管道的装卸。
确保吊车工作正常，且负荷未超重、起吊能力应留有一定的富余。
开始装卸时，使用专用护套包住吊车的钢索，保护PCCP管不被撞坏。
起吊过程中，吊车应轻装轻放，不可使用穿心吊作为起吊工具，确保装卸过程中PCCP管的完好。
2.1.2管道装车PCCP 管装车后，在运输过程中应注意防震、防滑，避免碰撞。
水利供水工程中大口径PCCP管道施工技术
水利供水工程中大口径PCCP管道施工技术摘要：PCC型输水管道性能最高，受到人们的关注。
在实际应用中，PCCP管道的硬度非常高，在施工及后期使用过程中不易变形或破损。
同时具有较好的密封、承载能力和渗透性。
这是因为PCCP管道的应用范围不断扩大，具有多种优点。
但是，随着目前PCCP管道横截面直径的增加，对尺寸公差和施工效果提出了更高的要求。
这需要在实际施工过程中方便地安装PCCP管道。
此外，运营过程中必须具备载荷耐久性，以更好地发挥其作用。
因此，可以延长维修供水的寿命。
因此，本文研究了大口径PCP管道在水利供水工程中的施工技术，旨在帮助PCP管道在水利供水工程中的应用。
关键词：水利供水工程；大口径；PCCP；管道；施工技术引言PCCP管道接口安装质量的好坏直接关系到整个管道的使用寿命，经常由于接口泄漏而影响整个项目的质量。
为了确保安装的管道强度和严密性符合设计要求，为了防止整个通水运行后管道泄漏、破裂，必须对水压试验进行分段，为整体工程质量奠定基础。
1大口径PCCP管道场内运输与装卸技术进行水利供水工程施工时，必须先将PCCP管道运输到施工现场。
在运输过程中，为了确保PCCP管道和车身之间的牢固性，可以在运输车辆上安装木楔，以达到防滑和防侧倾的目的。
运输管材时，如果出现质量超过上限或高度超过上限的情况，请有关部门办理合格手续，运输前必须有完善的各种安全保护工作才能运输。
将PCCP管道运输到施工指定位置，卸货时应采用单独的运输方式运输，在卸货时，确保管道的外壁不与其他坚硬物体接触或碰撞，在吊装时不要将管道临时抬升到尖锐物体上。
由于PCP管道入口不接触地面和水源，所以要在管道下面放置枕木，防止堆积的地面变得坚硬平坦。
大口径PCCP管重量较重，因此管位置应合理，尽量减少二次搬运的可能性，堆积时间超过一个月时，应进行保湿处理，避免管壁出现裂纹。
首先，基底区缓冲验收，PCCP管道运输，管道验收，一旦验收不合格，就要回到上一阶段。
大口径PCCP管水下施工经验介绍
大口径PCCP管水下施工经验介绍PCCP管在陆上施工技术已相当成熟，而水下施工是一个技术难点。
本文介绍了常州市武进区滆湖备用水源扩建一期工程大口径PCCP取水管道施工工艺流程、水下沟槽土方开挖、船上管道拼装和水下安装对接等的施工方法和施工工艺，工程实际建设表明，水下施工技术可行，工程质量稳定可靠，水下施工节省了大量工程投资。
标签：大口径；PCCP；取水管；水下安装1、工程概况该工程由中国市政工程华北设计研究总院设计，主要建构筑物包含新建取输水泵站和进出水管道及取水头部。
取水管最大设计流量为36万m3/d，采用1根DN2200PCCP管，从滆湖中取水，采取水下安装对接的施工方法，自滆湖围堤至取水头部之间的管道长达2000m。
管道中心高程-2.0 m。
滆湖湖底平坦，高程在-0.1～-0.4米，施工期间水位为1.1～1.9米。
2、施工工艺流程3、水下沟槽开挖3.1开挖沟槽开挖底宽为4.5m，边坡1：1。
沟槽分两次进行开挖，第一次采用一艘液压反铲定位桩挖泥船，先沿着沟槽轴线从湖边开始逐步往取水头部将管道沟槽开挖至高程-2.8米，水深达3.5米，沟槽大部分土方被挖走，以满足后道工序施工进度；第二次采用加长臂液压反铲定位挖泥船再开挖至设计高程，并且为了防止河内淤泥向已挖沟槽内滑入，在PCCP管安装前清理沟槽。
3.2平面控制平面控制采用在岸上建立交会标选用性能优良的六分仪交会定位，控制挖泥船的船位。
在沟槽边缘用竹竿打桩定位，采用“激光测距仪、GPS和导标”三结合的方法开展施工平面控制；挖泥船开挖沟槽时参照中心导标和岸上架设经纬仪导向结合，确保管道基槽轴线的准确。
3.3深度控制深度控制，挖泥船上操作人员根据水位变化和湖底高程变化随时调整开挖深度，确保基槽平整度控制在规定范围内。
开挖时，挖泥船必须把稳慢移，根据挖泥导标和水尺记录，确保基槽高程准确、槽底平整。
4、船上管道拼装PCCP管水下管道沟槽开挖完成后，安装PCCP管道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大口径PCCP给水管道安装工法
大口径PCCP（Prestressed Concrete Cylinder Pipe）给水管道是一种高强度、耐腐蚀、耐磨损的管道，适用于大规模供水工程。
它的安装工法不仅需要严格按照规范要求进行，而且需要经验丰富的施工团队来保证工程质量。
下面将介绍大口径PCCP给水管道的安装工法。
首先，在安装PCCP给水管道之前，需要进行各种前期准备工作。
这包括确定管道的设计参数，如直径、壁厚、预应力等级等，并根据设计要求提前采购好所需材料和设备。
此外，还需要对施工现场和周围环境进行勘察，确保施工安全。
在实际施工中，大口径PCCP给水管道的安装工法通常包括以下几个步骤：
1. 施工准备：在施工现场进行场地平整和清理，确保没有杂物或障碍物阻碍安装工作。
同时，准备所需的机械设备，如大型吊车、挖掘机等，以确保施工效率和安全。
2. 开挖掘槽：根据设计要求，在地面上开挖一条长而平直的沟槽，以容纳管道的敷设和安装。
挖掘的深度和宽度需要根据PCCP管道的直径和间距进行合理设计，并考虑到管道的墩台及其他支撑结构。
3. 安装管道：在挖掘好的沟槽中，先将预制好的管道段（通常为2-3米长）逐段进行安装。
在管道的端部，使用螺栓
和密封胶带将相邻的管段连接起来。
在安装过程中，要注意控制管道的坡度和对准度，以确保安装质量。
4. 固定管道：当管道安装完成后，需要进行固定以避免
移动和错位。
通常采用水泥浆填充管道和挖槽之间的空隙，并使用支撑结构固定管道，以增强其稳定性。
5. 管道连接和测试：安装完成后，对PCCP给水管道进行
连接和测试，确保管道的连贯性和完整性。
根据设计要求和规范，使用专用的接头和密封件对管道进行连接，然后进行压力测试。
6. 覆土恢复：在管道安装和测试完成后，将挖掘的土壤
填充回沟槽，并对其进行压实，以恢复原有地面的平整程度。
同时，要确保管道周围的外保护设施得到恢复，并进行必要的修复和清理。
大口径PCCP给水管道的安装工法需要严格按照相关的规
范和标准来操作，以确保工程质量和施工安全。
施工过程中，施工人员还需要密切配合，并与监理单位、设计单位等沟通协作，及时解决施工中遇到的问题。
只有通过科学、严谨的施工方法，才能保证大口径PCCP给水管道的安装质量和使用寿命，为供水工程提供可靠的保障。
