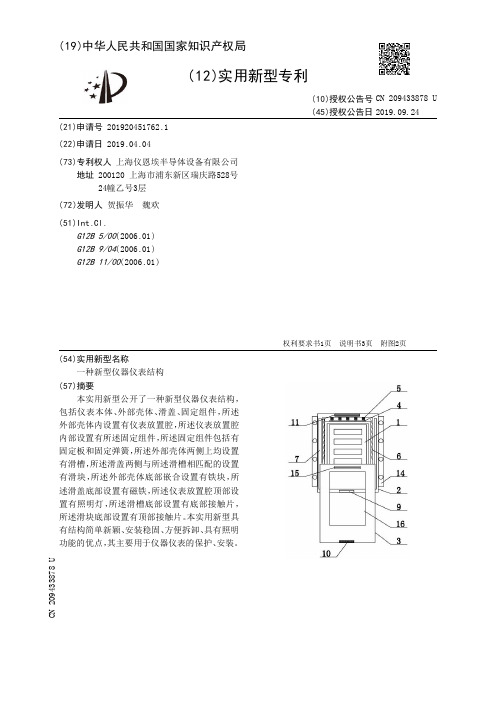

【CN209433878U】一种新型仪器仪表结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920451762.1(22)申请日 2019.04.04(73)专利权人 上海仪恩埃半导体设备有限公司地址 200120 上海市浦东新区瑞庆路528号24幢乙号3层(72)发明人 贺振华 魏欢 (51)Int.Cl.G12B 5/00(2006.01)G12B 9/04(2006.01)G12B 11/00(2006.01)(54)实用新型名称一种新型仪器仪表结构(57)摘要本实用新型公开了一种新型仪器仪表结构，包括仪表本体、外部壳体、滑盖、固定组件，所述外部壳体内设置有仪表放置腔，所述仪表放置腔内部设置有所述固定组件，所述固定组件包括有固定板和固定弹簧，所述外部壳体两侧上均设置有滑槽，所述滑盖两侧与所述滑槽相匹配的设置有滑块，所述外部壳体底部嵌合设置有铁块，所述滑盖底部设置有磁铁，所述仪表放置腔顶部设置有照明灯，所述滑槽底部设置有底部接触片，所述滑块底部设置有顶部接触片。
本实用新型具有结构简单新颖、安装稳固、方便拆卸、具有照明功能的优点，其主要用于仪器仪表的保护、安装。
权利要求书1页 说明书3页 附图2页CN 209433878 U 2019.09.24C N 209433878U权 利 要 求 书1/1页CN 209433878 U1.一种新型仪器仪表结构，包括仪表本体（1）、外部壳体（2）、滑盖（3）、固定组件，其特征在于：所述外部壳体（2）内设置有仪表放置腔，所述仪表放置腔内部相对应的两侧上均设置有所述固定组件，所述固定组件包括有固定板（4）和固定弹簧（5），所述固定弹簧（5）的一端固定连接在所述仪表放置腔上，另一端固定连接在所述固定板（4）上，所述仪表本体（1）放置在两组所述固定组件之间，所述仪表放置腔的另外两侧上均固定连接有橡胶垫（6），所述外部壳体（2）两侧上均设置有滑槽（7），所述滑盖（3）两侧与所述滑槽（7）相匹配的设置有滑块（8），所述滑块（8）滑动连接在所述滑槽（7）内，所述外部壳体（2）底部嵌合设置有铁块（9），所述滑盖（3）底部与所述滑块（8）相匹配的设置有磁铁（10），所述仪表放置腔顶部设置有照明灯（11），所述滑槽（7）底部设置有底部接触片（12），所述滑块（8）底部设置有顶部接触片（13），所述照明灯（11）通过导线与所述顶部接触片（13）连接，所述底部接触片（12）通过导线与电源连接。
【CN209486833U】一种红外线报警装置的装备结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275524.X(22)申请日 2019.03.05(73)专利权人 安徽舟格机电科技有限公司地址 236500 安徽省阜阳市界首市工业园区创新创业产业园4＃2楼(72)发明人 马勤树 桑森 路畅达 周大雁 (74)专利代理机构 合肥中博知信知识产权代理有限公司 34142代理人 钱卫佳(51)Int.Cl.G08B 13/18(2006.01)(54)实用新型名称一种红外线报警装置的装备结构(57)摘要本实用新型涉及红外线装置的附属设备领域，具体涉及一种红外线报警装置的装备结构，所述第一支撑板、第二支撑板的下端之间设置有翻转板，所述翻转板于临近第一支撑板、第二支撑板的侧壁均上设置有突出的转动轴，所述第一支撑板、第二支撑板于相应位置开设有与转动轴相配合的条形限位孔，所述翻转板两侧侧壁的后端临近转动轴均设置有第一限位条，所述第一支撑板、第二支撑板的内壁于相应位置开设有与第一限位条相配合的第一条形限位槽，所述第一支撑板、第二支撑板于第一条形限位槽的后端设置有第二磁块，所述条形限位孔的下端设置有第二条形限位槽，通过各个结构之间的巧妙配合，方便了红外线报警装置后端对于连接线的连接。
权利要求书1页 说明书3页 附图2页CN 209486833 U 2019.10.11C N 209486833U权 利 要 求 书1/1页CN 209486833 U1.一种红外线报警装置的装备结构，包括第一支撑板(1)、第二支撑板(2)，第一支撑板(1)、第二支撑板(2)平行设置，第一支撑板(1)、第二支撑板(2)的端头之间连接有固定板(3)，其特征在于：所述第一支撑板(1)、第二支撑板(2)的下端之间设置有翻转板(4)，所述翻转板(4)于临近第一支撑板(1)、第二支撑板(2)的侧壁均上设置有突出的转动轴(5)，所述第一支撑板(1)、第二支撑板(2)于相应位置开设有与转动轴(5)相配合的条形限位孔(6)，所述条形限位孔(6)于第一支撑板(1)、第二支撑板(2)的侧壁横向布置；所述翻转板(4)两侧侧壁的后端临近转动轴(5)均设置有第一限位条(7)，且所述第一限位条(7)的后端设置有第一磁块(8)，所述第一支撑板(1)、第二支撑板(2)的内壁于相应位置开设有与第一限位条(7)相配合的第一条形限位槽(9)，且所述第一条形限位槽(9)与所述条形限位孔(6)连通，所述第一支撑板(1)、第二支撑板(2)于第一条形限位槽(9)的后端设置有第二磁块(10)，所述条形限位孔(6)的下端设置有第二条形限位槽(11)，且所述第二条形限位槽(11)与所述条形限位孔(6)连通，所述第一条形限位槽(9)、第二条形限位槽(11)、条形限位孔(6)的长度均大于第一限位条(7)的长度。
【CN209992222U】一种呼吸代谢水的收集装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920638698.8(22)申请日 2019.05.06(73)专利权人 深圳鼎邦健康科技有限公司地址 518000 广东省深圳市南山区高新南一道9号中科研发园3号楼裙楼202(72)发明人 谭庆芝 杨晓军 阮英恒 (74)专利代理机构 深圳市硕法知识产权代理事务所(普通合伙) 44321代理人 王久明(51)Int.Cl.G01N 1/10(2006.01)(54)实用新型名称一种呼吸代谢水的收集装置(57)摘要本实用新型涉及一种呼吸代谢水的收集装置，包括透明的吸管、用以收集代谢水的透明的球冠形的水槽，水槽与吸管可拆装密封连接，吸管成弧形其一端是吸嘴另一端是与水槽连接的截面为圆形的连接部，水槽侧壁向外延伸有与连接部密封连接的圆桶形连接配合部，连接配合部底面的中部设有与吸管相导通并贯通水槽侧壁的通孔，水槽的顶部密封连接有中间设有气孔的顶盖，顶盖上可拆装连接有底座，底座的中部设有圆形通孔并围绕圆形通孔沿底座的轴向向上延伸有空心的球台，球台顶部开口并在内部装有空心塑料球，球台顶部直径大于底部直径。
该实用新型将趣味性和实用性相结合，结构简单，使用方便。
权利要求书1页 说明书4页 附图3页CN 209992222 U 2020.01.24C N 209992222U权 利 要 求 书1/1页CN 209992222 U1.一种呼吸代谢水的收集装置，其特征在于：包括透明的吸管、用以收集呼吸代谢水的透明的球冠形的水槽，所述水槽与吸管可拆装密封连接，所述吸管成弧形其一端是吸嘴另一端是与水槽连接的截面为圆形的连接部，所述水槽外壁向外延伸有与连接部密封连接的圆桶形连接配合部，所述连接配合部底面的中部设有与吸管相导通并贯通水槽侧壁的通孔，所述水槽的顶部密封连接有中间设有气孔的顶盖，所述顶盖上可拆装连接有底座，所述底座的中部设有对应于气孔的圆形通孔并围绕圆形通孔沿底座的轴向向上延伸有空心的球台，所述球台顶部开口并在内部装有空心塑料球，所述球台顶部直径大于底部直径。
【CN209839652U】一种润滑点的终端测控装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920318603.4(22)申请日 2019.03.13(73)专利权人 杭州南方中润机械有限公司地址 310000 浙江省杭州市余杭区仁和街道仁河大道46号1幢4层(72)发明人 董家龙 范轶强 (74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏(51)Int.Cl.F16N 29/00(2006.01)(54)实用新型名称一种润滑点的终端测控装置(57)摘要本实用新型公开了一种润滑点的终端测控装置，包括信号转换器、干簧管开关、装置主体、运动件、磁铁和弹簧，装置主体上设有进油口和出油口，运动件滑动连接在装置主体内部的滑道上，磁铁连接在运动件上，干簧管开关固定在装置主体并与出油口位置对应，干簧管开关与信号转换器电连接，信号转换器与一控制器通讯连接，弹簧连接在运动件与装置主体之间，运动件上设有通至所述出油口的渗漏通道。
本实用新型可监测分管路终端的油压变化，并生成相应检测信号，还可完成分管路泄压，实施设备终端润滑点的实时检测，极大地方便掌控分管路压力缺失或断流情况，保护设备重要润滑点，减小摩擦副受损，延长设备寿命，提高设备运行效率及产出。
权利要求书1页 说明书4页 附图1页CN 209839652 U 2019.12.24C N 209839652U权 利 要 求 书1/1页CN 209839652 U1.一种润滑点的终端测控装置，其特征是包括信号转换器（7）、干簧管开关（8）、装置主体（9）、运动件（10）、磁铁（11）和弹簧（12），装置主体（9）上设有进油口和出油口，运动件（10）滑动连接在装置主体（9）内部的滑道上，磁铁（11）连接在运动件（10）上，干簧管开关（8）固定在装置主体（9）并与出油口位置对应，干簧管开关（8）与信号转换器（7）电连接，信号转换器（7）与一控制器（1）通讯连接，弹簧（12）连接在运动件（10）与装置主体（9）之间，运动件（10）上设有通至所述出油口的渗漏通道。

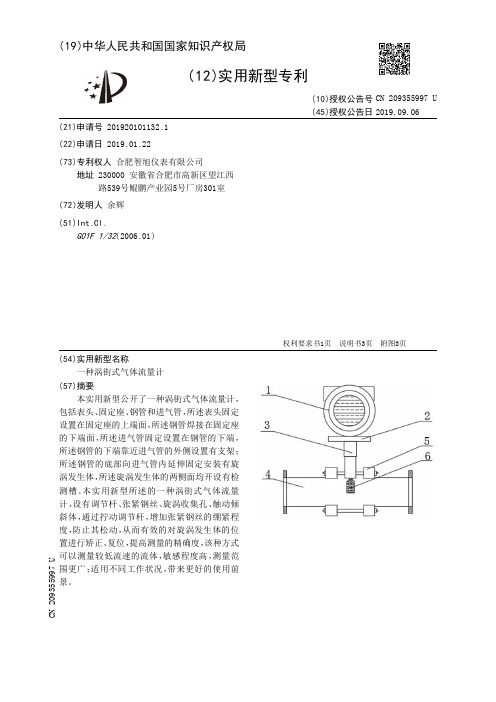

【CN209355997U】一种涡街式气体流量计【专利】
背景技术 [0002] 涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、 标况的 体积流量或 质量流量的 体积流量计 ，主要 用于工业管道介 质流体的 流量 测量 ，如气 体、液体、蒸汽等多种介 质，其特点是压力损失小、量程范围大、精度高 ，在测量工况体积流 量时几乎不受流体密度、压力、温度、粘度等参数的 影响 ；现有的 涡街式 气体流量计在使 用 时 存在一定的 弊端 ，旋涡发生体一般是固定设置在钢管 和进气管之间的 部位 ，使 用长久后 会因为外界 、钢管的 振动以 及测量流体的 冲击力的 影响 ，使旋涡发生体的 位置偏离原本的 位置，从而影响测量结果，同时现在大多数的测量传感器为电容探头，它安装在旋涡发生体 的内部 ，和被侧介质不接触 ，流体流速较低时 ，探头的敏感程度低 ，导致测量存在误差 ，影响 流量计的 测量范围 ，在使 用过程中带来了一定的不利影响 ，为此 ，我 们提出一种涡街式气体 流量计。
实用新型内容 [0003] 本实用新型的主要目的在于提供一种涡街式气体流量计，可以有效解决背景技术 中的问题。 [0004] 为实现上述目的，本实用新型采取的技术方案为： [0005] 一种涡街式气体流量计，包括表头、固定座、钢管和进气管，所述表头固定设置在 固定座的上端面，所述钢管焊接在固定座的下端面，所述进气管固定设置在钢管的下端，所 述钢管的下端靠近进气管的外侧设置有支架； [0006] 所述钢管的底部向进气管内延伸固定安装有旋涡发生体，所述旋涡发生体的两侧 面均开设有检测槽 ，所述检测槽的前后内壁上对称安装有压电 片 ，所述压电 片的 上端连接 有 引线 ，两组所述压电 片之间活 动安装有触动倾斜体 ，所述触动倾斜体的中部位置两侧对 称安装有复位弹簧 ，所述检 测槽的 下端部内壁上开设有旋涡收 集孔 ，所述触动倾斜体的 下 端部靠近旋涡收集孔的水平位置设置有摆头，所述摆头的外表面镀有金属膜； [0007] 所述旋涡发生体的上端面对称焊接有两组圆环，所述圆环上活动连接有挂钩，所 述挂钩的 上端系有张紧 钢丝 ，所述固定座的 两 侧面均开设有螺纹槽 ，所述螺纹槽内活 动设 置有调节杆 ，所述 调节杆上开设有作 用于张紧 钢丝的 钢丝槽 ，所述 调节杆上靠近钢丝槽的 一侧设置有外螺纹，所述调节杆的一端头焊接有十字杆头。 [0008] 优选的，所述支架包括四组支杆和四组卡头，所述旋涡发生体为三角柱型且位于 进气管截面的中心线上，所述旋涡发生体位于钢管底部的位置处设置有密封结构。 [0009] 优选的，所述引线向上进入钢管内并延伸进入表头的内部，所述触动倾斜体的内 部靠近两组复位弹簧之间的位置利用轴承连接一组向外侧延伸和检测槽固定的固定轴，所 述摆头的材料为泡沫铝。
【CN209892814U】一种调压装置用气孔密封组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920534496.9(22)申请日 2019.04.18(73)专利权人 王灏地址 312560 浙江省绍兴市新昌县儒岙镇南山村343号(72)发明人 王灏 (51)Int.Cl.F16K 17/06(2006.01)F16K 17/164(2006.01)(54)实用新型名称一种调压装置用气孔密封组件(57)摘要本实用新型涉及一种调压装置用气孔密封组件，包括调压箱，所述调压箱顶部设置有通气支件，所述通气支件的气孔处安装有气孔密封组件，所述气孔密封组件内腔设置有封孔组件和限位组件，所述封孔组件包括有第一基座，所述第一基座为内中空结构，所述第一基座内活动安装有第一活动杆，所述第一活动杆的外杆端安装有连接座，所述连接座的底端安装有塞板，所述塞板上安装有密封头，所述限位组件包括第二基座，所述第二基座的活动端安装有第二活动杆，所述第二活动杆的外杆端安装有限位挡块，本申请设置弹簧的弹力与气流的压力形成平衡力，还设置有限位组件，从而保证气密性。
权利要求书1页 说明书4页 附图3页CN 209892814 U 2020.01.03C N 209892814U权 利 要 求 书1/1页CN 209892814 U1.一种调压装置用气孔密封组件，包括调压箱(1)，所述调压箱(1)外接气压管道(11)，所述调压箱(1)顶部设置有通气支件(13)，所述通气支件(13)的气孔处安装有气孔密封组件(2)，所述气孔密封组件(2)内腔设置有封孔组件(3)和限位组件(4)，其特征在于，所述封孔组件(3)包括有第一基座(31)，所述第一基座(31)为内中空结构，所述第一基座(31)内活动安装有第一活动杆(32)，所述第一活动杆(32)的外杆端安装有连接座(34)，所述连接座(34)的底端安装有塞板(35)，所述塞板(35)上安装有密封头(5)，所述限位组件(4)包括第二基座(41)，所述第二基座(41)的活动端安装有第二活动杆(42)，所述第二活动杆(42)的外杆端安装有限位挡块(44)，所述限位挡块(44)靠近气孔的一侧为直板面，所述限位挡块(44)远离气孔的一侧为弧形曲面。
【CN209992695U】一种适用于粮仓自动通风的雨传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652411.7(22)申请日 2019.05.08(73)专利权人 河南工业大学地址 450001 河南省郑州市高新技术开发区莲花街100号(72)发明人 刘忠源 林杰 祝帅 张登辉 廉飞宇 (74)专利代理机构 北京方圆嘉禾知识产权代理有限公司 11385代理人 董芙蓉(51)Int.Cl.G01W 1/00(2006.01)G01L 9/06(2006.01)(54)实用新型名称一种适用于粮仓自动通风的雨传感器(57)摘要本实用新型公开了一种适用于粮仓自动通风的雨传感器包括压力传感电路、雨水检测电路和传感器机械结构部分。
所述压力传感电路包括第一放大器模块、惠斯登桥路模块、可编程信号调节器模块和第二放大器模块，所述第一放大器模块与惠斯登桥路模块相连，惠斯登桥路模块与可编程信号调节器模块相连，可编程信号调节器模块又与第二放大器模块相连；所述雨水检测电路包括雨水感应板、555振荡器、RC滤波电路、放大控制电路，本实用新型不仅避免了由于雨传感器结露而造成的下雨误判断，也避免了单纯由于风造成的压力带来的误判断。
权利要求书1页 说明书3页 附图4页CN 209992695 U 2020.01.24C N 209992695U权 利 要 求 书1/1页CN 209992695 U1.一种适用于粮仓自动通风的雨传感器，其特征在于：包括压力传感电路、雨水检测电路和传感器机械结构部分；所述压力传感电路包括第一放大器模块、惠斯登桥路模块、可编程信号调节器模块和第二放大器模块，所述第一放大器模块与惠斯登桥路模块相连，惠斯登桥路模块与可编程信号调节器模块相连，可编程信号调节器模块又与第二放大器模块相连；所述雨水检测电路包括雨水感应板、555振荡器、RC滤波电路、放大控制电路，所述雨水感应板由在基板上交错铺敷的不相交的两套山形铜线网构成，两套山形铜线网通过引线分别连接到电容C1的两端，C1的上端经电阻R1、R2接电源，555振荡器的OUT端与由R3、R4和C4组成的RC滤波电路相连，RC滤波电路的输入再与以OP07为核心的放大控制电路相连。
【CN209928592U】一种云数据中心用高温报警装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627338.8(22)申请日 2019.05.05(73)专利权人 山西知脉信息技术有限公司地址 030012 山西省太原市综改示范区太原学府园区产业路48号新岛科技园A座七层703室(72)发明人 杨晓雷 (74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 曾涛(51)Int.Cl.G08B 21/18(2006.01)G06F 11/32(2006.01)H05K 5/02(2006.01)(54)实用新型名称一种云数据中心用高温报警装置(57)摘要本实用新型公开了一种云数据中心用高温报警装置，包括装置本体，存储槽一的内部设置有防潮垫，存储槽二的一侧设置有吸热垫，存储槽一和存储槽二的一侧均设置有网格挡板，存储槽一和存储槽二的内侧均设置有卡槽，网格挡板的外侧设置有卡扣，本实用新型支撑架的顶端的两侧均设置有温度探测器、制冷器和控制箱，防护框的顶端设置有连接线接口，连接线接口的一侧设置有T形滑槽，T形滑槽的内部的一端设置有弹簧，连接线接口的一侧设置有防护盖，防护盖的底端的一侧设置有T形滑杆，连接线接口的一侧设置有警报器和警报灯，增加防护盖对连接线接头起到防尘的作用，增加警报器和警报灯起到报警的作用，且增加制冷器起到初步散热的作用。
权利要求书1页 说明书4页 附图4页CN 209928592 U 2020.01.10C N 209928592U权 利 要 求 书1/1页CN 209928592 U1.一种云数据中心用高温报警装置，包括装置本体(1)，其特征在于：所述装置本体(1)的一侧设置有防护框(2)，所述防护框(2)的两端均设置有存储槽一(3)，所述防护框(2)的两侧均设置有存储槽二(4)，所述存储槽一(3)和存储槽二(4)的底端均设置有透气孔(5)，所述存储槽一(3)的内部设置有防潮垫(6)，所述存储槽二(4)的一侧设置有吸热垫(7)，所述存储槽一(3)和存储槽二(4)的一侧均设置有网格挡板(8)，所述存储槽一(3)和存储槽二(4)的内侧均设置有卡槽(9)，所述网格挡板(8)的外侧设置有卡扣(10)，所述防护框(2)的内部设置有支撑架(11)，所述支撑架(11)的顶端的两侧均设置有温度探测器(12)、制冷器(13)和控制箱(14)，所述防护框(2)的顶端设置有连接线接口(15)，所述连接线接口(15)的一侧设置有T形滑槽(16)，所述T形滑槽(16)的内部的一端设置有弹簧(17)，所述连接线接口(15)的一侧设置有防护盖(18)，所述防护盖(18)的底端的一侧设置有T形滑杆(19)，所述防护盖(18)的底端设置有密封垫(20)，所述连接线接口(15)的一侧设置有警报器(21)和警报灯(22)，所述警报器(21)的一侧设置有网格防护框(23)，所述网格防护框(23)的内侧设置有防尘垫(24)，所述防护框(2)的底端设置有支撑脚(25)，所述支撑脚(25)的底端设置有防滑垫(26)，所述温度探测器(12)、制冷器(13)、连接线接口(15)、警报器(21)和警报灯(22)均与控制箱(14)电性连接。
【CN209625039U】一种用于刺绣机针刺报警的控制电路及其系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920291241.4(22)申请日 2019.03.07(73)专利权人 江西禾丰电子机械有限公司地址 335200 江西省上饶市余干县黄金埠电力特色基地(72)发明人 陈学生 张叶辉 彭刘俊杰 (74)专利代理机构 深圳市精英专利事务所44242代理人 钟火军(51)Int.Cl.G05B 19/05(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种用于刺绣机针刺报警的控制电路及其系统(57)摘要本实用新型公开了一种用于刺绣机针刺报警的控制电路及其系统，应用于绣花机或盘绣机，包括供电模块，PLC输入模块，PLC输出模块，计数模块，信号采集模块，以及针刺报警控制模块；所述供电模块向PLC输入模块、PLC输出模块、计数模块、信号采集模块以及针刺报警控制模块供应工作电源；所述PLC输入模块用于采集绣花机的运行状态、针刺的触发状态、外部报警以及复位信号，并且将上述信息进行运算获得运算结果输出至PLC输出模块；所述PLC输出模块用于控制绣花机停机、针刺报警复位、报警指示灯、报警蜂鸣器；所述计数模块用于对绣花机每个底线生产的产品进行计数，当达到设定值时输出信号至报警指示灯以及蜂鸣器提示操作员需更换底线。
权利要求书2页 说明书6页 附图8页CN 209625039 U 2019.11.12C N 209625039U权 利 要 求 书1/2页CN 209625039 U1.一种用于刺绣机针刺报警的控制电路，应用于绣花机或盘绣机，其特征在于，包括供电模块，PLC输入模块，PLC输出模块，计数模块，信号采集模块，以及针刺报警控制模块；所述供电模块向PLC输入模块、PLC输出模块、计数模块、信号采集模块以及针刺报警控制模块供应工作电源；所述PLC输入模块用于采集绣花机的运行状态、针刺的触发状态、外部报警以及复位信号，并且进行运算获得运算结果输出至PLC输出模块；所述PLC输出模块用于控制绣花机停机、针刺报警复位、报警指示灯、报警蜂鸣器；所述计数模块用于对绣花机每个底线生产的产品进行计数，当达到设定值时输出信号至报警指示灯以及蜂鸣器提示操作员需更换底线；所述信号采集模块用于将针刺报警控制模块的所有针刺报警信号输入到采集板中，通过采集板内部换算将信号统一输入至PLC控制系统中；所述针刺报警控制模块用于获取绣花机刺绣针电位信息，并对电位信息进行运算获得运算结果，将运算结果输出至相应的报警装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920548195.1
(22)申请日 2019.04.20
(73)专利权人 新考思莫施电子（上海）有限公司
地址 201600 上海市松江区松江工业区东
兴路385号4号厂房
(72)发明人 佐久间启一
(51)Int.Cl.
G08B 21/12
(2006.01)
(54)实用新型名称
一种气体报警控制器的指示计组件安装结
构
(57)摘要
本实用新型公开一种气体报警控制器的指
示计组件安装结构，涉及气体报警控制器技术领
域，其包括长条杆、安装块，外框的一外侧壁设置
为第一基面，长条杆的一端固定于第一基面上，
另一端超出外框并沿指示计的厚度方向远离背
板设置，安装块开设有供长条杆穿过的贯穿口，
指示计沿第一基面的长度方向转动连接于安装
块上，安装结构还包括使指示计相对于外框固定
的限位件。本实用新型通过分离外框与指示计，
从而便于快速对内置组件进行检修。
权利要求书1页 说明书4页 附图4页
CN 209993082 U
2020.01.24
C
N
2
0
9
9
9
3
0
8
2
U
1.一种气体报警控制器的指示计组件安装结构，其特征在于，包括长条杆(1)、安装块
(2)，外框(3)的一外侧壁设置为第一基面(6)，长条杆(1)的一端固定于第一基面(6)上，另
一端超出外框(3)并沿指示计(5)的厚度方向远离背板(4)设置，安装块(2)开设有供长条杆
(1)穿过的贯穿口(7)，指示计(5)沿第一基面(6)的长度方向转动连接于安装块(2)上，安装
结构还包括使指示计(5)相对于外框(3)固定的限位件。
2.根据权利要求1所述的一种气体报警控制器的指示计组件安装结构，其特征在于，限
位件包括限位螺母(8)，限位螺母(8)套设于长条杆(1)上并与长条杆(1)螺纹配合。
3.根据权利要求2所述的一种气体报警控制器的指示计组件安装结构，其特征在于，长
条杆(1)轴线和指示计(5)转动轴线之间的距离小于限位螺母(8)的内接圆半径。
4.根据权利要求1所述的一种气体报警控制器的指示计组件安装结构，其特征在于，外
框(3)底部设置有用于支撑指示计(5)的支撑板(9)，支撑板(9)位于指示计(5)的下方。
5.根据权利要求4所述的一种气体报警控制器的指示计组件安装结构，其特征在于，支
撑板(9)上嵌设有磁铁块(11)，指示计(5)的底部嵌设有与磁铁块(11)磁性配合的金属块
(10)。
6.根据权利要求1所述的一种气体报警控制器的指示计组件安装结构，其特征在于，指
示计(5)朝向外框(3)的面上固定有弹性层(12)。
7.根据权利要求6所述的一种气体报警控制器的指示计组件安装结构，其特征在于，弹
性层(12)朝向外框(3)的面上开设有环形槽(13)，环形槽(13)与外框(3)朝向指示计(5)的
一端对应卡接。
8.根据权利要求7所述的一种气体报警控制器的指示计组件安装结构，其特征在于，还
包括与长条杆(1)平行的定位块(14)，定位块(14)固定于指示计(5)朝向外框(3)的面上，外
框(3)开设有与定位块(14)配合插接的插孔(15)。
9.根据权利要求8所述的一种气体报警控制器的指示计组件安装结构，其特征在于，安
装块(2)远离指示计(5)的一端设置有便于安装块(2)插入插孔(15)的导向面(16)。
权 利 要 求 书
1/1页
2
CN 209993082 U
