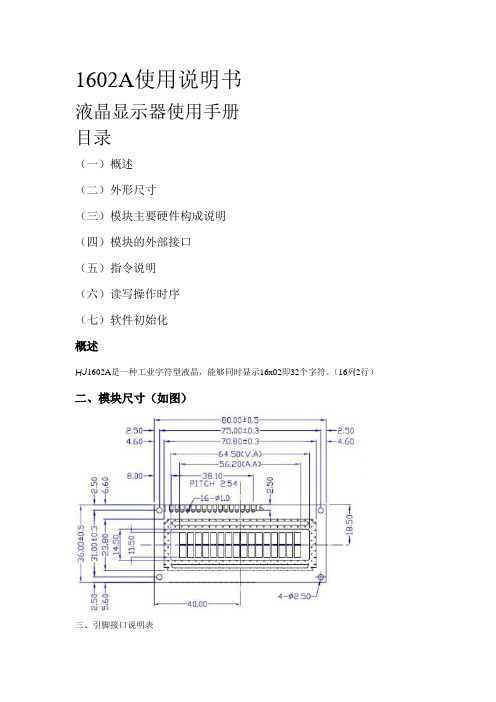

1602A使用说明书液晶显示器使用手册目录（一）概述（二）外形尺寸（三）模块主要硬件构成说明（四）模块的外部接口（五）指令说明（六）读写操作时序（七）软件初始化概述HJ1602A是一种工业字符型液晶，能够同时显示16x02即32个字符。
（16列2行）二、模块尺寸（如图）三、引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
四．1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表所示：14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H。
指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效。
指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。
指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标。
1602液晶资料
1602液晶资料一、介绍1602液晶是一种常见的字符型液晶显示器，可以显示16列2行共32个字符。
它采用了液晶显示技术，使得显示效果更加清晰、稳定。
1602液晶广泛应用于各种嵌入式系统、电子设备以及 DIY 项目中。
本文将介绍1602液晶的基本原理、接口定义、使用方法以及常见应用场景。
二、基本原理1602液晶的基本原理是利用液晶分子的取向和电场作用的变化来改变光的透过与反射。
它由1602个独立的像素(80列×2行)组成，每个像素有一个电极对和一个液晶分子，液晶分子的取向可以通过施加电场来改变。
1602液晶由背光源、液晶面板、驱动电路和控制电路等组成，背光源提供背光使得字符能够显示在显示器上。
三、接口定义1602液晶显示器通常通过并行接口与主控单元进行通信，下面是1602液晶的常用接口定义：•DB0-DB7：并行数据接口，用于传输数据与指令。
•RS：指令/数据选择信号，用于控制将数据写入显示器还是发送给控制器.•R/W：读/写选择信号，用于选择进行读操作或写操作。
•E：使能信号，用于控制读写操作的时序。
•VSS：地线，用于提供电流的回路。
•VDD：电源正极，提供1602液晶的工作电源。
•V0：液晶偏置电压，通过该电压设置液晶显示的对比度。
•A：背光灯电源正极，提供背光灯的工作电源。
•K：背光灯电源负极，提供背光灯工作电流的回路。
四、使用方法使用1602液晶显示器需要以下步骤：1.连接电路：根据接口定义，将1602液晶与主控单元进行正确的连接。
注意接线的准确性，以免引起电路故障。
2.初始化：在使用1602液晶之前，需要对其进行初始化。
初始化的过程一般包括设置显示模式、清屏以及设置光标位置等。
3.写入数据：通过并行接口将想要显示的数据或指令传输给1602液晶，可以显示各种字符、数字、符号等。
4.控制显示：通过指令设置1602液晶的显示方式，包括光标显示、光标闪烁、显示开关等。
5.清屏：清除1602液晶的显示内容，可以使用指令或者写入空格字符来实现。
LCD原理及显示程序
在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED 数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
1602a
1602A液晶模块文档介绍1602A液晶模块是一种常用的显示设备，主要用于显示文本信息。
它具有16列和2行的显示区域，每个区域可以显示一个字符。
本文档将介绍1602A液晶模块的基本原理、特性以及使用方法。
特性以下是1602A液晶模块的主要特性：•16列2行的显示区域•每个区域可显示一个字符•内置液晶控制器，简化控制电路的设计•低功耗设计，适合长期运行•使用标准的I2C总线进行通信，方便连接到其他设备引脚定义1602A液晶模块包含16个引脚，下面是各个引脚的定义：引脚序号引脚名称功能描述1 VSS 电源地2 VDD 电源正极3 V0 对比度调节4 RS 命令/数据选择5 R/W 读/写选择6 E 使能信号7-14 DB0-DB7 数据总线位15 LED+ 背光电源正极16 LED- 背光电源地控制指令1602A液晶模块的显示内容是由控制指令决定的。
下面是一些常用的控制指令：•光标移动指令–0x80: 将光标移动到第一行的起始位置–0xC0: 将光标移动到第二行的起始位置•清屏指令–0x01: 清除整个显示区域的内容，将光标移动到起始位置•写入数据指令–0x02: 将光标移动到起始位置–0x06: 设置光标移动一次后自动增加•光标显示控制指令–0x0E: 显示光标并设置为闪烁模式–0x0C: 显示光标而不闪烁•功能设置指令–0x38: 设置显示模式为16x2字符模式使用示例下面是一个使用1602A液晶模块的示例程序，使用Arduino开发板控制：```c #include <Wire.h> #include <LiquidCrystal_I2C.h>// 初始化液晶模块 LiquidCrystal_I2C lcd(0x27, 16, 2);void setup() { // 初始化串口通信 Serial.begin(9600); while (!Serial);// 初始化液晶模块 lcd.begin(16, 2); lcd.backlight(); }void loop() { // 显示Hello World!文本 lcd.setCursor(0, 0); lcd.print(。
1602A资料
1602A资料LCD1602的引脚定义想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。
一个汉字是用两个字节的代码记录。
在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。
什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。
例如“A”字的字模：01110○■■■○10001■○○○■10001■○○○■10001■○○○■11111■■■■■10001■○○○■10001■○○○■上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。
刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。
HD44780内置了192个常用字符的字模，存于字符产生器CGROM(Character Generator ROM)中，另外还有8个允许用户自定义的字符产生RAM，称为CGRAM(Character Generator RAM)。
下图说明了CGROM和CGRAM与字符的对应关系。
从上图可以看出，“A”字的对应上面高位代码为0100，对应左边低位代码为0001，合起来就是01000001，也就是41H。
LCD1602
我们往DDRAM里的 我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码) 里的00H地址处送一个数据，譬如0x31(数字 的代码) 地址处送一个数据 数字1 并不能显示1出来。这是令初学者很容易出错的地方， 并不能显示1出来。这是令初学者很容易出错的地方，原因就是如果 你要想在DDRAM的00H地址处显示数据，则必须将00H加上 你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H， 地址处显示数据 加上80H， 即0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 处显示数据 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8 DDRAM地 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8条DDRAM地 址的设定时，你就可以明白了 址的设定时，
1.清屏指令 1.清屏指令
功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入“空白”的字符码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。
2.光标归位指令 2.光标归位指令
功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变 3.输入模式设置指令 输入模式设置指令
功能：设定每次写入1位数据后光标的移位方向，并且设定每次写入的一个字符是否 移动。 参数设定的情况如下所示： 位名 设置 I/D 0=写入新数据后光标左移 1=写入新数据后光标右移 S 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移1个字
1602A使用说明书
1602A使用说明书液晶显示器使用手册目录（一）概述（二）外形尺寸（三）模块主要硬件构成说明（四）模块的外部接口（五）指令说明（六）读写操作时序（七）软件初始化概述HJ1602A是一种工业字符型液晶，能够同时显示16x02即32个字符。
（16列2行）二、模块尺寸（如图）三、引脚接口说明表编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
四．1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表所示：序号指令RS R/W D7D6D5D4D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/CR/L* *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1 字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF计数器地址10 写数到CGRAM或DDRAM）1 0 要写的数据内容11 从CGRAM或DDRAM读数1 1 读出的数据内容14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
基于51单片机用PCF8591进行AD,DA转换用1602LCD显示的电流采样
基于51单片机用PCF8591进行AD,DA转换用1602LCD显示的电流采样福州大学至诚学院本科生课程设计题目: 可编程序控制器实训姓名: 学号:系别:专业:年级: 指导教师:目录1、PCF8591概述 .....................................................3 2、芯片介绍.........................................................3 3、PCF8591的A/D 转换...............................................4 4、A/D转换程序设计流程 .............................................5 5、1602LCD主要技术参数 .............................................7 6、Proteus仿真原理图 . (10)7、程序代码........................................................108、结语............................................................17 9、参考文献.. (17)21、PCF8591 概述PCF8591 是一种具有 I2C 总线接口的 8 位 A/D D/A 转换芯片，在与 CPU的信息传输过程中仅靠时钟线 SCL 和数据线 SDA 就可以实现。
I2C 总线是Philips (飞利浦)公司推出的串行总线，它与传统的通信方式相比具有读写方便，结构简单，可维护性好，易实现系统扩展，易实现模块化标准化设计，可靠性高等优点。
2、芯片介绍2.1内部结构及引脚功能描述PCF8591 为单一电源供电(2.5 6 V)典型值为 5 V，CMOS 工艺 PCF8591 有 4 路 8 位 A/D 输入，属逐次比较型，内含采样保持电路; 1 路 8 位 D/A 输出，内含有 DAC的数据寄存器 A/D D/A 的最大转换速率约为 11 kHz，但是转换的基准电源需由外部提供 PCF8591 的引脚功能如图1所示图1 PCF8591引脚功能2.2片内可编程功能设置在 PCF8591 内部的可编程功能控制字有两个，一个为地址选择字，另一个为转换控制字 PCF8591 采用典型的I2C总线接口的器件寻址方法，即总线地址由器件地址引脚地址和方向位组成 Philips (飞利浦)公司规定 A/D器件高四位地址为1001，低三位地址为引脚地址A0A1A2，由硬件电路决定，地址选择字格式具体描述如表2 所示因此 I2C 系统中最多可接 23=8 个具有总线接口的 A/D 器件地址的最后一位为方向位 R/W，当主控器对 A/D 器件进行读操作时为 1，进行写操作时为 0 总线。
1602液晶的引脚定义
LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：字符型LCD的引脚定义HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。
一个汉字是用两个字节的代码记录。
在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。
什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。
例如“A”字的字模：01110 ○■■■○10001 ■○○○■10001 ■○○○■10001 ■○○○■11111 ■■■■■10001 ■○○○■10001 ■○○○■上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H 的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。
刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。
长沙太阳人电子 SMC1602C液晶显示模块 说明书
◆SMC1602C液晶显示模块的概述：SMC1602C标准字符点阵型液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示16个字符X2行西文字符，字符尺寸为4.95X7.95(WXH)mm，内置HD44780接口型液晶显示控制器，可与MCU单片机直接连接，广泛应用于各类仪器仪表及电子设备。
◆SMC1602C液晶显示模块的主要技术参数：产品型号显示类型显示模式工作温度存储温度工作电压工作电流背光颜色背光电流SMC1602C 黄绿模黄绿70mA STN 常温0～+50℃-20～+70℃ 4.8～5.2V 2.0mA,5.0V警告：背光电流必须小于推荐值的120% ◆SMC1602C液晶显示模块的接口信号说明：编号符号引脚说明编号符号引脚说明1 VSS电源地 9D2DataI/O2 VDD电源正极10 D3 Data I/O3 V0LCD偏压输入 11D4DataI/O4 RS数据/命令选择端（H/L） 12 D5DataI/O5 R/W读写控制信号（H/L） 13D6DataI/O6 E使能信号 14D7DataI/O7 D0DataI/O 15 BLA背光源正极8 D1DataI/O 16 BLK背光源负极◆控制器接口说明（HD44780及兼容芯片）：1 基本操作时序：1.1 读状态：输入：RS=L,RW=H,E=H 输出：D0～D7=状态字 1.2 写指令：输入：RS=L,RW=L,D0～D7=指令码,E=高脉冲 输出：无 1.3 读数据：输入：RS=H,RW=H,E=H 输出：D0～D7=数据 1.4 写数据：输入：RS=H,RW=L,D0～D7=数据,E=高脉冲 输出：无2 状态字说明STA7 STA6 STA5 STA4 STA3 STA2 STA1 STA0 D7 D6 D5 D4 D3 D2 D1 D0STA0-6 当前数据地址指针的数值STA7 读写操作使能 1: 禁止0: 允许注：对控制器每次进行读写操作之前，都必须进行读写检测，确保STA7为03 RAM 地址映射图控制器内部带有80X8位（80字节）的RAM 缓冲区，对应关系如右图所示：4 指令说明4.1 初始化设置4.1.1 显示模式设置指令码功能0 0 1 1 10 0 0 设置16X2显示,5X7点阵,8位数据接口4.1.2 显示开/关及光标设置指令码功能0 0 0 0 1D C B D 1 开显示； D=0 关显示C=1 显示光标；C=0不显示光标 B=1 光标闪烁；B=0 光标不闪烁 0 0 0 0 01 N S N 1 当读或写一个字符后地址指针加一，且光标加一N=0 当读或写一个字符后地址指针减一，且光标减一S=1 当写一个字符，整屏显示左移（N=1）或右移（N=0），以得到光标不移动而屏幕移动的效果。
