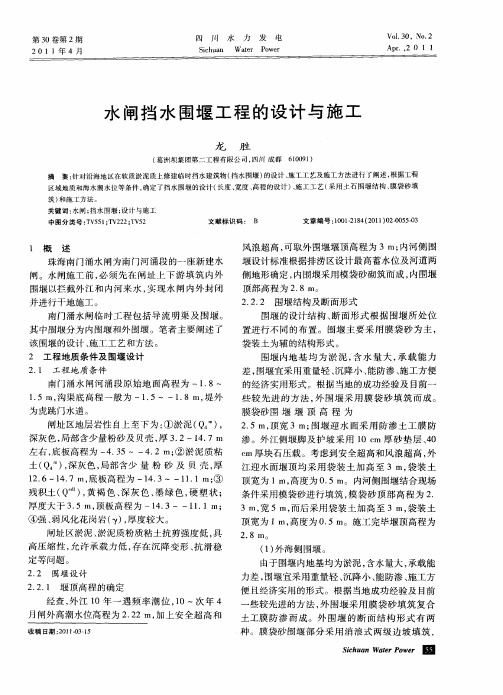

水闸挡水围堰工程的设计与施工
１ 概
述
风浪 超高 ， 可取 外 围堰堰 顶高 程 为 ３ ｍ； 内河 侧 围 堰设 计标 准根 据排涝 区设 计最 高 蓄水位及 河道 两
珠海 南 门涌水 闸为南 门河 涌段 的一座 新建 水 闸。水 闸施工 前 ， 必须 先 在 闸址 上下 游 填 筑 内外
围堰 以拦 截外 江 和 内河 来 水 ， 现水 闸 内外 封 闭 实 并进 行 干地 施工 。
侧地 形确 定 ， 围堰 采用模 袋砂 砌筑 而成 ， 内 内围堰
顶部 高程 为 ２ ８ｍ。 ． ２ ２ ２ 围堰 结构 及断 面形式 ．．
南 门涌水 闸 临时 工程 包括 导 流 明 渠及 围堰 。 其 中围堰 分为 内 围堰 和外 围堰 。笔者 主要 阐述 了
该 围堰 的设 计 、 工工 艺 和方 法 。 施
差， 围堰宜 采用 重量轻 、 降小 、 防渗 、 工方便 沉 能 施 的经 济实用 形式 。根 据 当地 的成 功经 验及 目前 一
些 较 先 进 的 方法 ， 围 堰 采 用 膜 袋 砂 填 筑 而 成 。 外
南 门涌水 闸河 涌段 原 始地 面 高程 为 一１ ８— ．
１ ５ｍ， ． 沟渠底 高 程一般 为 一１ ５～一１ ８１， 外 ． ． Ｉ堤 Ｔ
２． 。 ８ｍ
闸址 区淤 泥 、 淤泥 质粉质 粘 土抗剪 强度低 ， 具 高压 缩 性 ， 许 承 载力 低 ， 在 沉降 变 形 、 滑 稳 允 存 抗
定等 问题 。
２ ２ 围堰 设 计 ．
（） １ 外海 侧 围堰 。
由于 围堰 内地 基 均为淤 泥 ， 水量 大 ， 含 承载能 力差 ， 围堰宜 采用 重量 轻 、 降小 、 防渗 、 工方 沉 能 施
围堰施工方案及施工方法(3篇)
第1篇一、前言围堰施工是水利工程、航道工程和港口工程中常见的一种临时性工程，其主要作用是防止河水、海水或其他水体侵入施工现场，确保施工顺利进行。
本文将对围堰施工方案及施工方法进行详细介绍。
二、围堰施工方案1. 工程概况（1）工程名称：XX水利工程（2）工程地点：XX市XX县XX镇（3）工程规模：XX万立方米2. 施工阶段（1）准备阶段：包括施工组织设计、施工图纸会审、施工材料设备准备、施工人员培训等。
（2）施工阶段：包括围堰施工、基础处理、主体结构施工、附属设施施工等。
（3）验收阶段：包括工程验收、资料整理、工程移交等。
3. 施工方案（1）围堰设计根据工程地质、水文、气象等条件，选择合适的围堰形式。
本工程采用双排板桩围堰，围堰顶部宽度为4米，底部宽度为6米，高程为设计洪水位以上0.5米。
（2）围堰施工顺序1）测量放样：根据设计图纸，进行围堰放样，确定围堰位置、尺寸和形状。
2）基础处理：对围堰基础进行平整、压实，确保基础稳定。
3）围堰施工：采用双排板桩围堰，先施工内排板桩，再施工外排板桩。
板桩采用预制钢筋混凝土板桩，板桩间距为1.5米。
4）围堰填筑：在内排板桩围堰内部填筑土方，填筑高度为设计洪水位以上0.5米。
5）围堰封堵：在内排板桩围堰填筑完成后，进行围堰封堵，确保围堰密闭。
6）围堰拆除：施工结束后，根据需要拆除围堰，清理施工现场。
（3）施工方法1）围堰基础处理基础处理采用平整、压实、换填等方法。
具体施工方法如下：（1）平整：使用推土机、挖掘机等设备进行场地平整，使场地达到设计要求。
（2）压实：采用振动压路机进行压实，确保基础稳定。
（3）换填：对不满足设计要求的土层进行换填，换填材料为砂砾石。
2）围堰施工（1）板桩施工1）预制板桩：在预制厂生产预制钢筋混凝土板桩，板桩尺寸应符合设计要求。
2）运输：将预制板桩运输到施工现场。
3）打桩：采用振动打桩机进行打桩，确保板桩垂直、稳定。
（2）围堰填筑1）填筑材料：采用土方填筑，土方来源于围堰内部。
牡丹江市拦河闸工程施工导流
牡丹江市拦河闸工程施工导流黄俊;解红军;李佩南;姜润波【摘要】施工导流设计是水利水电施工组织设计的中心环节,在水利工程建设中起着关键性作用.牡丹江市拦河闸工程施工导流设计中综合考虑各设计因素并结合当地具体情况,确定施工导流方案,确保工程顺利进行.【期刊名称】《东北水利水电》【年(卷),期】2012(030)012【总页数】3页(P28-29,70)【关键词】拦河闸工程;施工导流;截流【作者】黄俊;解红军;李佩南;姜润波【作者单位】中水东北勘测设计研究有限责任公司,吉林长春130021;中水东北勘测设计研究有限责任公司,吉林长春130021;中水东北勘测设计研究有限责任公司,吉林长春130021;吉林松江河水力发电有限责任公司,吉林抚松134500【正文语种】中文【中图分类】TV551.11 工程项目概况牡丹江市拦河闸工程位于黑龙江省牡丹江市，牡丹江干流上，距江滨公园约3 km，控制流域面积22720 km2。
拦河闸工程的主要任务是在枯水期壅高江道水位，扩大回水区域内的江道水面面积，美化水环境，为全市人民提供一个休闲、娱乐的场所；同时，提高工程地点上游取水口的保证率，利于城市供水。
工程正常蓄水位为230.20 m，相应库容为784万m3，设计洪水位为234.69 m，相应库容3028万m3，校核洪水位为236.36 m，水库总库容为4154万m3。
主体工程由17孔拦河闸组成。
两岸上、下游以弧型翼墙与岸坡连接。
拦河闸由进口（铺盖）段、闸室段、消力池、海漫等部分组成。
拦河闸底板顶高程为225.70 m，为无坎宽顶堰。
挡水采用开敞式平板工作门及叠梁式检修闸门。
闸室总宽255 m，孔口净宽212.5 m，分为17孔，每孔净宽12.5 m。
闸室长12 m，底板厚1.8 m，一孔一分缝，底板前后各设一道齿墙。
闸墩底部长12 m，顶部向上游悬臂5.44 m，左、右边墩厚1.25 m，中墩厚2.5 m。
闸室上部设有工作桥、检修桥及启闭设备。
水闸围堰综合项目施工专项方案
水闸围堰综合项目施工专项方案1. 项目背景本方案旨在确保水闸围堰综合项目的顺利施工，保证工程质量和进度的达成。
该项目是为了改善水利设施，增强防洪能力而进行的，具有重要的社会和经济意义。
2. 施工目标- 完成水闸围堰的建设和改造工作- 提高水利设施的运行效率- 实现项目质量和进度的双重保证- 确保施工过程中的安全性和环境保护3. 施工方案3.1 施工前准备工作- 梳理项目施工计划和时间表- 确定施工的主要任务和关键节点- 配置必要的施工人员和设备- 开展现场勘察和测量工作- 制定详细的施工方案和工程图纸3.2 施工程序1. 开展基础工程建设，包括地基处理和地下设施施工。
2. 进行水闸围堰的建设和改造工作，确保结构的稳固和水密性的达成。
3. 安装相关设备和管线，确保正常运行。
4. 进行工程验收和测试，确保工程质量和可靠性。
5. 完成施工记录和档案的整理。
3.3 安全管理及环境保护- 制定施工安全管理方案，确保施工人员的安全意识和行为规范。
- 采取必要的安全措施，包括警示标识、安全帽和防护设备的使用等。
- 加强施工现场的环境保护，合理处理废弃物和污水。
4. 资金和资源- 确保项目施工所需的资金和资源的充分准备- 编制详细的预算，合理控制项目成本- 合理调配施工人员和设备，确保施工进度5. 项目进度计划- 制定详细的项目进度计划，包括阶段性目标和关键任务- 对进度进行监控和调整，确保项目按计划进行6. 质量控制措施- 建立质量控制体系，明确质量标准和验收要求- 加强施工现场的质量管理，确保工程质量达标- 完成相关的检测和测试工作7. 风险管理- 对施工过程中可能出现的风险和问题进行评估和预防- 制定应急预案，确保能够及时应对突发情况- 加强与相关部门和单位的沟通和协调8. 项目成果评估- 对项目的施工成果进行评估和验收- 收集并整理相关的资料和数据，形成成果报告- 提出改进建议，为类似项目提供经验借鉴以上为水闸围堰综合项目施工专项方案的主要内容，方案将综合考虑施工的安全性、环境保护、质量控制、进度管理等方面，以确保项目顺利完成。
围堰工程施工方案(3篇)
第1篇一、工程概况本工程位于某河道改造项目，工程范围包括河道改线、堤防建设、围堰施工等。
围堰施工是本工程的重要组成部分，目的是为了确保河道改造工程的顺利进行，防止洪水侵袭，保障周边居民的生命财产安全。
二、施工准备1. 施工队伍：组织一支具备专业施工技能的围堰施工队伍，包括项目经理、技术负责人、施工员、质检员等。
2. 施工材料：备足围堰施工所需的各种材料，如土方、砂石、编织袋、复合土工膜等。
3. 施工设备：准备挖掘机、推土机、自卸车、装载机、搅拌机等施工设备。
4. 施工图纸：熟悉施工图纸，明确围堰的形状、尺寸、位置等要求。
三、围堰施工工艺1. 围堰设计：根据河道改线工程的具体情况，设计合理的围堰形状、尺寸、位置等。
2. 围堰基础处理：对围堰基础进行平整、压实，确保基础质量。
3. 围堰材料准备：根据围堰设计要求，准备土方、砂石、编织袋、复合土工膜等材料。
4. 围堰施工：（1）围堰堆筑：按照设计要求，采用土方、砂石等材料进行围堰堆筑，确保围堰的稳定性。
（2）围堰防水：在围堰内部铺设复合土工膜，起到防水作用。
（3）围堰加固：采用编织袋装土、砂石等材料对围堰进行加固，提高围堰的承载力和稳定性。
5. 围堰排水：在围堰内部设置排水管道，确保围堰内积水及时排出。
四、施工进度安排1. 施工前期：完成施工队伍组织、材料设备准备、施工图纸熟悉等工作。
2. 施工中期：完成围堰基础处理、围堰材料准备、围堰堆筑、围堰防水、围堰加固等工作。
3. 施工后期：完成围堰排水、围堰验收等工作。
五、质量保证措施1. 严格按照施工图纸进行施工，确保围堰的形状、尺寸、位置等符合设计要求。
2. 对施工过程中的各个环节进行质量检查，发现问题及时整改。
3. 对围堰基础、围堰材料、围堰堆筑、围堰防水、围堰加固等环节进行质量控制。
4. 施工过程中，加强施工人员的技术培训，提高施工人员的质量意识。
六、安全文明施工措施1. 施工现场设置安全警示标志，确保施工人员的安全。
围堰的施工方案
围堰的施工方案引言：围堰是一种常见的水工建筑结构，用于在河流、湖泊和水库等水体中，以及建筑工地中控制水流、保护工程安全的目的。
本文将介绍围堰的施工方案，包括施工前的准备工作、施工过程中的材料和机械设备、以及施工后的检查和维护措施。
一、施工前的准备工作1. 选址和测量：在选择围堰施工地点时，需要考虑地形、水位、土壤条件等因素，确保工程的稳定性。
测量工作包括确定围堰的尺寸、位置和深度，以及评估周围土壤的承载能力。
2. 设计方案：根据实际需要，制定围堰的设计方案。
设计方案应考虑围堰的高度、宽度、长度，以及围堰所需的材料和施工方法。
3. 材料准备：根据设计方案的要求，准备围堰所需的材料，包括木材、挡板、钢筋等。
确保材料的质量和数量符合施工的需要。
4. 施工人员培训：为施工人员提供必要的培训，包括施工安全知识、工艺要求等。
确保施工人员熟悉施工流程，能够安全、高效地完成工作。
二、施工过程中的材料和机械设备1. 挡板安装：根据设计方案的要求，将挡板按照一定的间距安装在围堰的支撑结构上。
挡板应紧密贴合，确保围堰的密封性，防止水流的渗透。
2. 支撑结构搭设：根据围堰的尺寸和设计要求，搭设支撑结构。
支撑结构可以使用木材、钢筋等材料，确保围堰的稳定性和安全性。
3. 施工机械设备：在围堰施工过程中，可以利用机械设备提高工作效率。
常用的机械设备包括挖掘机、起重机等。
机械设备的选择应根据具体工程的要求和现场条件进行。
4. 封堵施工：施工过程中，需要对围堰进行封堵，以防止水流的渗透。
封堵材料可以选用黏土、混凝土等。
封堵的方式包括填充、夯实等操作，确保围堰的密封性。
三、施工后的检查和维护措施1. 检查工作：在施工完成后，对围堰进行全面的检查，检查围堰的密封性、稳定性和安全性等。
如发现问题，及时进行修复和调整。
2. 消防措施：围堰是防止水流渗透的重要结构，但也需要考虑到灾害防范。
在围堰施工现场，应配置相应的消防设备，保证施工期间的消防安全。
围堰工程施工方案(3篇)
第1篇一、工程概况围堰工程是水利工程中的一项重要工程，主要用于围护施工区域，防止水流侵入，确保施工安全。
本方案针对某水利工程围堰工程进行编制，主要包括围堰设计、施工方法、质量控制、安全管理等方面。
二、工程背景某水利工程位于我国XX省XX市，是一项以灌溉、发电、防洪为主，兼顾旅游、养殖等综合利用的大型水利工程。
围堰工程是该水利工程的配套工程，其主要作用是围护施工区域，确保施工安全。
三、围堰设计1. 围堰形式：根据现场地质条件和施工要求，本工程采用土石围堰。
2. 围堰尺寸：围堰总长度为500米，最大高度为10米。
3. 围堰结构：围堰分为基础层、填筑层和防渗层。
- 基础层：采用碎石垫层，厚度为0.5米。
- 填筑层：采用黏土填筑，厚度为5米。
- 防渗层：采用土工布进行防渗，厚度为0.2米。
4. 围堰连接：围堰与主体建筑物连接处采用钢筋水泥接头，确保连接牢固。
四、施工方法1. 施工准备- 施工现场平整，清除障碍物。
- 施工机械准备齐全，如挖掘机、推土机、压路机等。
- 施工人员经过培训，熟悉施工工艺和安全操作规程。
2. 基础层施工- 采用挖掘机开挖基础层，清理场地。
- 填筑碎石垫层，厚度为0.5米，采用推土机进行摊铺，压路机进行压实。
3. 填筑层施工- 采用挖掘机将黏土运至围堰施工现场。
- 采用推土机将黏土摊铺在基础层上，厚度为5米。
- 采用压路机进行压实，确保填筑层密实。
4. 防渗层施工- 采用土工布进行防渗，厚度为0.2米。
- 将土工布铺设在填筑层上，采用压路机进行压实。
5. 围堰连接施工- 在围堰与主体建筑物连接处，采用钢筋水泥接头。
- 钢筋绑扎牢固，水泥浇筑密实。
五、质量控制1. 原材料质量控制：对填筑土、碎石、水泥等原材料进行严格检验，确保质量符合要求。
2. 施工过程控制：对施工过程进行全过程监控，确保施工质量。
3. 检验检测：对施工完成的围堰进行检验检测，确保其满足设计要求。
六、安全管理1. 施工人员安全：对施工人员进行安全教育，提高安全意识。
拦河坝工程施工方案
拦河坝工程施工方案一、工程概况拦河坝工程是指为了在河流中建造围堰、拦水坝等设施，以实现拦截水流，调节水位，改善水质等目的的工程。
本工程拟在某市某河段进行施工，主要包括建设围堰、设置拦水坝和相关建筑设施等工作。
工程涉及河岸生态环境保护、水质保护等问题，具有一定的环保意义。
二、工程内容1. 建设围堰建设围堰是本工程的重要内容，围堰的设计高度为6米，长度为200米，主要由混凝土结构构建。
围堰的建设需要在河床上进行大量的基础处理和土石方工程，同时还需要进行混凝土浇筑、检测和加固工作。
2. 设置拦水坝为了实现拦截水流的目的，需要在围堰上设置拦水坝。
拦水坝是由大型预制混凝土构件组成，高度为3米，长度与围堰相同。
拦水坝的施工需要采用钢筋混凝土浇筑技术，确保其具有良好的抗压、抗冲击能力。
3. 相关建筑设施除围堰和拦水坝外，本工程还需要建设相关的建筑设施，包括护岸工程、灌浆加固、绿化等工作。
这些设施对于保护河岸生态环境和改善水质具有重要作用。
三、施工工艺和方法1. 围堰施工围堰施工需要采用分段施工的方法，首先进行基础处理和土石方工程，然后对围堰结构进行浇筑、检测和加固。
在施工过程中要注意防止水泥浆液污染水源和河床环境。
2. 拦水坝施工拦水坝的施工需要采用大型预制混凝土构件，施工过程中要注意协调施工进度和保持构件的整体性。
在施工过程中要做好水平和垂直的检测工作，确保拦水坝的质量。
3. 相关建筑设施施工相关建筑设施的施工需要注重护岸工程的稳固性和灌浆加固的质量，以及绿化工作的环保性。
施工过程中要做好现场管理和环境保护工作。
四、施工组织和管理1. 组织机构为了确保工程施工的顺利进行，需要建立完善的施工组织机构，包括总包单位、分包单位、监理单位和相关部门的协调管理。
2. 施工管理在施工过程中要严格按照相关法规和标准进行管理，做好施工现场的安全和环保工作，确保工程的质量和进度。
3. 资源管理在工程施工过程中要合理配置人力、物力和财力资源，提高资源利用率和节约成本。
围堰施工方案
围堰施工方案围堰施工方案3篇为了确保工作或事情能高效地开展，常常需要预先准备方案，方案是解决一个问题或者一项工程，一个课题的详细过程。
那么我们该怎么去写方案呢？下面是小编整理的围堰施工方案，欢迎阅读，希望大家能够喜欢。
围堰施工方案11.模袋施工前的准备1.1模袋施工材料准备模袋充填材料选用透水性较好的中粗砂。
模袋采用防老化丙纶编织土工布，单位质量不小于250g/m，纵横向抗拉强度不小于30KN/m，伸长率不大于30%，渗透系数不小于（1-10）×10-1cm/s。
1.2模袋制作与保存模袋加工好后运至施工现场，用雨布盖好，防止暴晒，注意保护好模袋。
1.3清淤模袋铺设前采用抓斗挖泥船对围堰基底清淤，清淤完成并达到设计标高后对基槽填砂，要求基底填砂平整，以便模袋铺设。
1.4放线定位用全站仪进行测量定位，船只配合在模袋砂位置各控制点打入定位木桩，桩长15m桩径80mm桩顶标高5m，并确保桩位稳定，准确标注桩位作为施工控制点，施工过程中采取保护措施并及时复测。
1.5模袋铺设安装模袋定位前应进行基线测量、布设控制桩。
施工前要设计好模袋排布图，水下铺袋时，为了防止灌砂时模袋移位滚动，需在拟铺设模袋的两侧每隔3米打好定位桩。
在铺设处四个角插上毛竹，将模袋的角拉环套在毛竹上，灌砂时让模袋顺着定位桩沉入水底。
当水位较深时，可将加工好的模袋卷轴，在填充袋施工位置上下游布置机动船，装有填充袋的一艘机动船在水流的上游垂直于堤轴线方向定位，校正边线位置并抛锚固定，另外两艘机动船在水流的下游平行于堤轴线方向定位，待以上的工作准备就绪后，将模袋上的绳子连接到机动船卷扬机上，开启下游机动船的卷扬机，将模袋平展与水面，再根据放样标志调整上下游绳子长度，使填充袋处于正确的填充位置，然后系紧绳子，再检查填充袋位置是否正确，确定无误后在模袋的边缘绑扎碎石袋固定，并用钢管打设定位桩加以固定。
1.6模袋灌砂模袋冲填前，潜水员将泵砂管与袖口连接好，避免冲填砂过程中砂跑到模袋外面，为了保证有足够的自重抵御潮水下沉，可以在袋体下沉之前灌一些砂，增加其重量，以便下沉。
围堰施工方案
围堰施工方案一、前言围堰施工是在河流、湖泊或其他水体周围建设临时或永久性的围堰结构，以提供施工条件、保护工程安全，并在施工期间控制水位波动。
本文将介绍围堰施工的方案，包括施工原理、施工步骤和工程要点等内容。
二、施工原理在进行围堰施工之前，我们需要了解围堰施工的原理。
围堰施工是通过搭建防水和防渗的围堰结构，将工程建设区域与水体分隔开来，以实现施工工况下的水位控制。
围堰的主要作用包括控制水位、保护工程安全和提供施工条件。
三、施工步骤1. 勘测和设计在围堰施工前，需要进行详细的现场勘测和设计。
根据水体的特性，确定围堰的位置和形状，并设计合理的围堰结构。
2. 准备材料和设备根据设计要求，准备所需的材料和设备。
材料主要包括围堰布、围堰钢筋和混凝土等，设备包括吊车、挖掘机等。
3. 搭建围堰结构按照设计方案，使用围堰布将工程建设区域围起来，固定好围堰布的边缘。
然后在围堰布的顶部和周围加固钢筋，最后浇筑混凝土，形成坚固的围堰结构。
4. 控制水位在围堰搭建完成后，需要控制水位，使其维持在可控范围内。
根据需要，使用泵或排水设备将水体抽走或排出，以达到控制水位的目的。
5. 施工工序在围堰施工的过程中，需要根据具体的施工工序进行操作。
例如，在施工期间进行桩基施工时，需要在围堰内进行挖掘、浇筑混凝土等工作。
四、工程要点1. 安全措施围堰施工是一项高风险的工程，为了确保施工人员的安全，需要采取相应的安全措施。
例如，在围堰施工现场设置警示标志，划定安全区域，落实安全监管责任等。
2. 积水控制在围堰施工过程中，需要严格控制围堰内的积水。
过高的水位可能对围堰结构造成压力，影响施工的进行。
因此，需要定期排水、排除水体内的杂质，并做好积水监测和管理工作。
3. 施工质量控制围堰施工的质量直接关系到工程的安全和稳定性。
在施工过程中，需要按照设计要求进行操作，严格控制施工质量，确保围堰结构的稳固和防渗效果。
五、总结围堰施工是一项重要的工程技术活动，在水利、交通、建筑等领域广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈牡丹江大湾拦河闸工程围堰的方案设计与施工
围堰是指在水利工程建设中，为建造永久性水利设施，修建的临时性围护结
构。本文笔者结合实际的工作经历，就牡丹江市大湾拦河闸工程围堰的方案设计
与施工做一些简要的介绍。
关键词：
大湾拦河闸 围堰 方案 施工
1．工程概况
牡丹江市大湾水利枢纽工程是对已有橡胶坝工程的改建项目，工程利用原有
坝址基础，在原坝址处修建，即位于牡丹江左岸堤防桩号10+375处，距江滨公
园约3km，在牡丹江干流上，控制流域面积22720Km2，占全流域面积的60.4%。
拦河闸布置在原橡胶坝工程坝址处的江道全断面上，分为17孔，单孔净宽
12.5m，两岸以圆弧翼墙与岸坡连接。拦河闸由进口（铺盖）段、闸室段、消力
池、海漫等部分组成。
本工程等级为Ⅱ等，工程规模为大(Ⅱ)型，主要建筑物为2级，次要建筑物
为3级，临时性建筑物为4级。本工程永久性水工建筑物拦河闸的洪水标准可取
为30年一遇洪水设计，100年一遇洪水校核。施工导流建筑物为Ⅳ级，导流标
准为10年一遇洪水设计，消能防冲为30年一遇洪水标准。
2.水文气象
牡丹江市区地处中温带，属大陆性半湿润季风气候区，春季干旱多风，夏季
受太平洋季风影响，炎热多雨，秋季降温急骤，冬季受西伯利亚高气压影响，严
寒干燥而漫长。冬季最低气温-35.1℃，一月最冷，月平均气温-18.6℃。冬季自
10月中旬至来年4月中旬达6个月之久。冻土深度为1.5m—2.5m，3月—4月份
冻土深度最大。多年平均最大冻深1.8m。结冰期为11月中旬至来年4月中旬，
长达五个月之久，平均冰冻厚度1.0m，最大冰厚1.18m。
3.围堰施工方案的确定
本工程围堰用碎石、粘土做为戗堤，粘土心墙与土工膜防渗，无纺布反滤，
围堰外采用抛石防护。围堰顶宽均为4.5m，上游围堰顶高程H=231.82m，下游
围堰顶高程H=230.92m，迎水侧边坡1:2.0，背水侧边坡1:1.5。根据本工程导流
要求，围堰施工时段为枯水期，水流从左岸河床过流。根据现场的施工条件，确
定围堰施工工艺为： 渠底开挖→基础清理→填筑堰体→抗渗体施工→护坡及护
底施工→基坑排水。
围堰施工时，为牡丹江枯水季节，江水最深为1.5m，因此采用EX350型挖
掘机从一侧开始进行渠底开挖，当开挖至基底高层时，进行基础清理，清除水下
一定深度的大块物体，再采用块石、石碴、粘土、土工膜及无纺布回填堰体，堰
体填至一定高度后，进行施工粘土心墙与土工膜作为防渗。堰体填筑至设计高程
时，进行施工排水。
4．围堰施工
4.1前期准备
(1)道路布置：围堰填筑前要做好施工道路的铺设。
(2)河道拓宽：在合拢前右岸的河道的扩挖要满足左岸围堰施工导流的要求。
4.2施工程序
围堰施工采用上、下游围堰和纵向围堰同时施工，上、下游围堰由右向左进
占，纵向围堰从左岸向上、下游方向两边进占，再跟上、下围堰合拢。上、下游
围堰施工时，围堰的填筑高度先填到高于当时的水面高度1.5m；当坝堤合拢后，
再进行围堰堰体的加高，同时进行防渗体的施工；最后对围堰边坡修整并进行护
坡及护脚抛石。
4.3施工方法
（1）围堰土方填筑
围堰采用多个工作面进占的方法进行填筑。上、下游围堰的土方填筑采用
PC220反铲挖掘机配合EX350反铲挖掘机就近从附近船闸的部位滩地直接挖土
装车，15t自卸汽车运至堤头卸料，TY-100推土机推料。高出水面150cm后用
12t振动碾压实5-7遍。
（2）围堰护坡及护底施工
在堰体填筑到设计高程后，进行护坡施工。迎水坡护坡采用30-60cm厚的块
石护面，先采用PC220反铲进行边坡修整，垫层的铺设由人工摊铺，块石铺设
用自卸汽车运至现场由PC220反铲进行摊铺平整。
背水坡采用彩条布护坡，尼龙砂袋压坡。用PC220反铲进行边坡修整后，
利用人工进行彩条布的铺设，每铺设一段用尼龙砂袋压边，彩条布的搭接长度为
50cm。围堰填筑完成后进行围堰护底块石施工。
河床的护坡及护底的水下部份采用船运，水下护底抛石按设计要求从护脚到
岸坡逐层抛填。抛投前现场技术人员根据抛投区实测流速、水深推算出抛投船的
抛石位置，抛投船到达现场后，在施工人员的指挥下，停泊在指定的位置，抛投
过程中注意抛投的均匀及每层的抛投厚度，每层的厚度不大于2.0m。水上护岸
的抛投采用抛石船靠岸人工抛投，水面以上的护岸抛石面按照设计坡度要求进行
人工砌筑整平。水下局部护坡的坡面采用人工修整，测量人员采用竹竿测量及水
下测量相结合进行控制，并尽量安排在最低水位时进行。
4.4基坑排水
围堰填筑施工完成后，即可进行基坑排水。基坑排水分初期排水和经常性排
水。
(1)基坑初期排水布置
初期排水主要包括基坑积水，基坑渗水和雨水三部分。
根据进度安排，一期基坑初期排水安排在5月1日进行， 围堰基坑底面积
为2.4万m2，因为在枯水期施工，基坑初期水量不深，抽水进行了3天的时间。
(2)基坑经常性排水布置
经常性排水主要包括基坑渗水，降雨水和施工过程中的废水。
基坑排水坑的布置：经常性排水在覆盖层开挖时，考虑到覆盖层透水性强，
在开挖线以外上、下游各布置两个集水坑，集水坑随开挖深度而下降，集水坑要
比设计开挖深1.0m。在两个集水坑中间再各布置一个沉淀池，基坑内原地面露
出后，沿围堰坡脚挖一宽为0.5m、深0.5m的排水沟，将水引至集水坑汇水，采
用抽水泵抽至沉淀过滤池，处理合格后的废水通过堰顶排出基坑外。
工程施工期间，考虑围堰渗水、施工弃水、混凝土养护水及雨水等因素，必
须经常性排水。
4.5围堰拆除
施工围堰拆除由长臂反铲挖掘机和人工配合清挖、拆除，汽车运走；围堰水
上部份的拆除用反铲挖掘机用退占法进行开挖配合15t自卸汽车装车，水下部份
用反铲拆除，拆除时分别从上、下游两个工作面往纵向围堰方向拆除一次开挖到
底。
5、围堰施工的成效
由于牡丹江市大湾拦河闸工程围堰施工采用了上述施工方案，使拦河闸工
程在施工进度和降低成本、文明施工方面有了良好的改观。首先，按照施工计划，
在主体工程开工前（即闸坝混凝土施工之前），牡丹江市大湾拦河闸工程围堰便
已经完工并验收投入使用。其次，牡丹江大湾拦河闸工程围堰采用多个工作面进
占的施工方法，与传统的单一工作面进占的施工方法相比，无疑大大缩短了工作
时间，降低了施工成本。另外由于寒冷地区主要施工高峰期集中在5月份到10
月份，因此方案确定在10月初开始施工，避开施工高峰期，无疑为下一年的主
体施工争取了大量的时间。
结束语
在参与牡丹江市大湾拦河闸工程建设工作中，笔者深刻地体会到了技术创
新、工艺创新的重要性。毫无疑问，围堰的施工方案与施工方法，加快了牡丹江
市大湾拦河闸工程的建设步伐，为闸坝如期下闸蓄水争取了宝贵的时间，也使牡
丹江市大湾拦河闸工地在进度控制、成本控制、文明施工方面，上了一个新的台
阶。
参考文献：
[1]、 河海大学，大连理工大学，西安理工大学，清华大学合编.水工钢筋混
凝土结构学（第三版）.北京：中国水利水电出版社，1996
[2]、 孙训方，方孝淑，关来泰编.材料力学（第四版）.北京：高等教育出
版社，2002
[3]、 袁光裕.水利工程施工（第三版）.中国水利水电出版社,1996
刘炀，男，1985年9月20日出生，汉族，籍贯黑龙江省鸡西市，大学本科
学历，助理工程师，研究方向：水利工程施工，毕业于东北农业大学
注：文章内所有公式及图表请用PDF形式查看。
