DCS-3600操作手册-11_流量监控操作
DCS操作说明资料

DCS操作说明资料DCS(Distributed Control System,分布式控制系统)是一种广泛应用于工业控制领域的自动化控制系统。
它能够集中控制多个分散的控制单元,通过数据通信实现对工业过程的监控与操作。
下面是一份DCS操作说明的资料,详细介绍了DCS系统的配置、操作和故障处理等方面的内容。
一、DCS系统配置1.硬件配置1.1主控制器:负责控制整个DCS系统的主要模块,包括CPU、存储器和输入输出接口等。
1.2输入输出模块:用于接收和发送实时过程数据。
1.3通信网络:建立控制系统内部不同模块之间的通信连接。
1.4控制台:供操作人员进行监控和操作的界面。
2.软件配置2.1SCADA软件:用于数据采集与处理,实现对工业过程的监控和控制。
2.2PLC程序:编写用于控制工业过程的程序,与SCADA软件进行通信。
二、DCS系统操作1.登录系统输入用户名和密码,进入DCS系统。
2.监控界面2.1实时数据显示:显示工业过程的各种参数,如温度、压力等。
2.2图形界面:通过图形化方式展示工业过程的设备、管道等情况,便于操作人员理解。
3.控制操作3.1自动操作:按照预设的控制策略进行控制。
3.2手动操作:手动开关控制设备,进行临时控制。
3.3调整参数:根据工艺要求调整设备参数,如温度、压力设定值等。
4.报警管理4.1报警显示:当系统出现异常情况时,显示相应的报警信息。
4.2报警处理:针对不同的报警情况,进行相应的处理措施。
5.数据记录与分析5.1数据记录:对工业过程中的关键参数进行实时记录,生成数据记录。
5.2数据分析:对工艺过程中的数据进行分析,寻找潜在问题和改进机会。
三、DCS系统故障处理1.报警解除1.1确认报警情况:判断是真实报警还是误报警。
1.2解除报警:根据具体情况采取相应的解除措施。
2.故障排查2.1跟踪报警日志:查找故障发生的时间和原因。
2.2检查设备及传感器:确认设备和传感器是否正常工作。

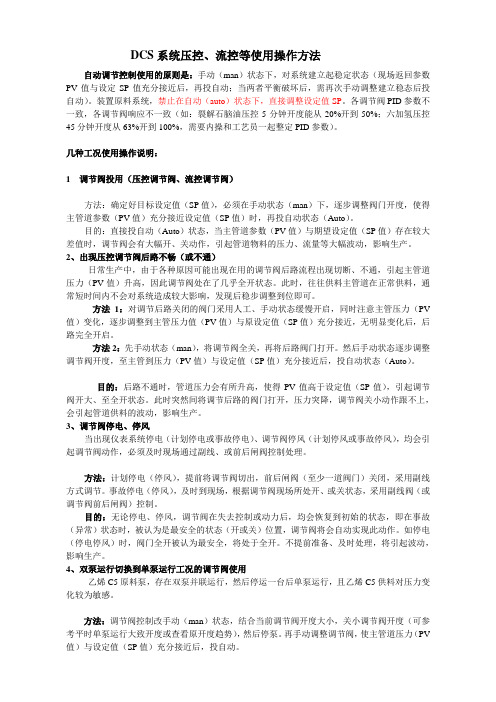

DCS压控流控等使用方法说明201111

DCS系统压控、流控等使用操作方法自动调节控制使用的原则是:手动(man)状态下,对系统建立起稳定状态(现场返回参数PV值与设定SP值充分接近后,再投自动;当两者平衡破坏后,需再次手动调整建立稳态后投自动)。
装置原料系统,禁止在自动(auto)状态下,直接调整设定值SP。
各调节阀PID参数不一致,各调节阀响应不一致(如:裂解石脑油压控5分钟开度能从20%开到50%;六加氢压控45分钟开度从63%开到100%,需要内操和工艺员一起整定PID参数)。
几种工况使用操作说明:1 调节阀投用(压控调节阀、流控调节阀)方法:确定好目标设定值(SP值),必须在手动状态(man)下,逐步调整阀门开度,使得主管道参数(PV值)充分接近设定值(SP值)时,再投自动状态(Auto)。
目的:直接投自动(Auto)状态,当主管道参数(PV值)与期望设定值(SP值)存在较大差值时,调节阀会有大幅开、关动作,引起管道物料的压力、流量等大幅波动,影响生产。
2、出现压控调节阀后路不畅(或不通)日常生产中,由于各种原因可能出现在用的调节阀后路流程出现切断、不通,引起主管道压力(PV值)升高,因此调节阀处在了几乎全开状态。
此时,往往供料主管道在正常供料,通常短时间内不会对系统造成较大影响,发现后稳步调整到位即可。
方法1:对调节后路关闭的阀门采用人工、手动状态缓慢开启,同时注意主管压力(PV 值)变化,逐步调整到主管压力值(PV值)与原设定值(SP值)充分接近,无明显变化后,后路完全开启。
方法2:先手动状态(man),将调节阀全关,再将后路阀门打开。
然后手动状态逐步调整调节阀开度,至主管到压力(PV值)与设定值(SP值)充分接近后,投自动状态(Auto)。
目的:后路不通时,管道压力会有所升高,使得PV值高于设定值(SP值),引起调节阀开大、至全开状态。
此时突然间将调节后路的阀门打开,压力突降,调节阀关小动作跟不上,会引起管道供料的波动,影响生产。
DCS操作说明

DCS操作说明DCS操作说明1.简介1.1 概述本文档旨在提供DCS(分布式控制系统)的操作说明,帮助用户理解和熟练操作该系统。
1.2 目的本文档的目的是为用户提供使用DCS系统的详细指导,以便能够正确、高效地操作系统,并实现预期的控制效果。
2.系统登录2.1 系统要求在使用DCS系统之前,确保计算机系统符合以下最低要求:(列出具体要求)2.2 登录过程详细描述用户如何登录系统,并提供相关截图以辅助理解。
3.主界面概览3.1 界面布局描述主界面的各个模块及功能,并提供相应截图。
3.2 导航菜单详细介绍导航菜单的各个选项的功能和使用方法。
4.实时监控4.1 设备选择介绍如何选择需要监控的设备,并说明如何定位和筛选设备。
4.2 测点监控说明如何查看和监控设备的测点数据,并介绍常用的数据分析方法和工具。
4.3 报警处理指导用户如何处理设备报警信息,包括查看报警记录、确定报警原因和采取相应措施。
5.参数设置5.1 设备参数详细介绍如何设置设备的参数,包括输入设备信息、修改设备参数和保存参数设置。
5.2 控制策略说明如何设置和修改控制策略,包括设定控制逻辑、调整控制参数和保存策略设置。
6.历史数据分析6.1 数据查询指导用户如何查询历史数据并进行分析,并介绍查询条件的设置和常用的数据分析方法。
6.2 报表说明如何数据报表和图表,并介绍报表的相关选项和设置。
7.系统维护7.1 用户管理介绍如何管理系统用户,包括添加用户、修改用户权限和删除用户。
7.2 数据备份与恢复说明如何进行系统数据的备份和恢复操作,并提供相关的操作步骤。
8.附件本文档附带以下附件:(列出具体附件,如操作示例截图、数据分析报表等)9.法律名词及注释(根据具体需要添加)。
【免费下载】DCS系统操作手册

DCS系统操作手册1、系统界面。
打开系统时,系统界面如下:上部为菜单栏,分别为“系统菜单”,“前一副”,“后一副”,“图形管理菜单”,“工程师功能菜单”,“综合功能菜单”,“历史趋势菜单”,“显示表格菜单”,“显示日志菜单”,“系统名称显示”,“报警光字牌”“系统基本属性显示框”。
菜单栏以下为报警栏,可显示10条报警,以点说明方式显示,超过10条报警时,滚动显示。
下部为状态栏,显示系统登录级别、权限位置,还有服务器属性。
中间为工作区,主要的操作、显示等工作的区域。
2、操作员系统登录打开系统进入DCS操作界面时,默认系统运行的操作权限为监视级,即只能进行观察,不可以进行任何操作,操作人员只有登录到操作员级别以上,方可进行各种操作。
登录操作员时要注意,要根据权限位置,登录操作员的用户名不同。
权限位置在系统下侧偏右端,如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”,登录的级别为操作员级。
目前只设置“权限1”和“权限0”两种权限位置。
选择“工程师工程功能菜单”—>“登录”,登录界面如下:登录操作员时:,权限1对应的操作员登录的用户名为ops,没有密码。
权限0对应的操作员登录的用户名为ops0,没有密码。
登录到操作员后,可对系统进行基本操作,添加趋势,查看报警等。
3、趋势查询操作画面上有各种数据显示点,右键单击该点,选择点趋势,可查看该点的趋势画面。
注意:趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。
点趋势画面如下:上侧,分别显示该点的点名,时间间隔。
时间间隔可以输入从1~60的整数,单位是秒,时间间隔是趋势曲线变化的时间率,即输入5秒,曲线5秒钟变化一次。
趋势曲线的状态可分为“跟踪”和“历史”两种状态,选择跟踪,曲线便根据时间间隔和实际数据变化而实时更新,选择历史则曲线不再变化,而点趋势画面下侧的“前推”和“后推”按钮可用,每推一次即翻一页。
趋势显示的方式分为“曲线”和“数字”两种,选择数字,则点的趋势以数据方式显示。
DCS操作说明

DCS操作说明DCS操作说明1:引言本文档旨在提供关于DCS(分散控制系统)的操作说明。
DCS是一种用于监控和控制一个或多个工业过程的系统,本文将介绍如何正确操作DCS系统。
2:环境准备在使用DCS系统之前,请确保以下环境已经准备就绪:2.1 硬件要求- DCS主控服务器- 工业设备连接到DCS系统- 工业传感器和执行器2.2 软件要求- DCS系统软件安装完毕- 用户账号和密码已经设置3:登录和退出3.1 登录DCS系统- 打开DCS系统软件- 输入您的用户名和密码- 登录按钮3.2 退出DCS系统- 系统菜单- 选择退出选项4:系统界面4.1 主界面- 主界面显示工业过程的实时数据- 主界面上显示工业设备和传感器的状态4.2 菜单栏- 菜单栏包含各种操作选项,如查看报表、配置参数等4.3 工具栏- 工具栏提供快速访问常用功能的按钮- 例如,启动停止工业过程、报警设置等5:监控工业过程5.1 查看实时数据- 在主界面上查看实时数据- 数据包括温度、压力、流量等5.2 报警处理- 如果系统检测到异常情况,会触发报警- 处理报警的方法包括确认报警、取消报警等6:控制工业过程6.1 工业设备控制- 选择要控制的设备- 设置设备参数,如启动、停止等6.2 自动化控制- 使用DCS系统的自动化控制功能- 设置控制算法和参数7:数据分析和报表7.1 数据记录- DCS系统会记录工业过程的数据- 可以查看历史数据记录7.2 报表- 根据需求各种报表- 报表包括运行状况报告、故障报告等附件:本文档无附件。
法律名词及注释:1: DCS(分散控制系统):一种用于监控和控制工业过程的系统,能够集成多个设备和传感器。
2:实时数据:指在工业过程运行时采集的数据,能够提供工业过程的当前状态。
3:报警:当DCS系统检测到工业过程异常或超出设定范围时发出的警报。
4:自动化控制:通过DCS系统实现对工业过程的自动化控制,包括设备的启动、停止、调节等。
