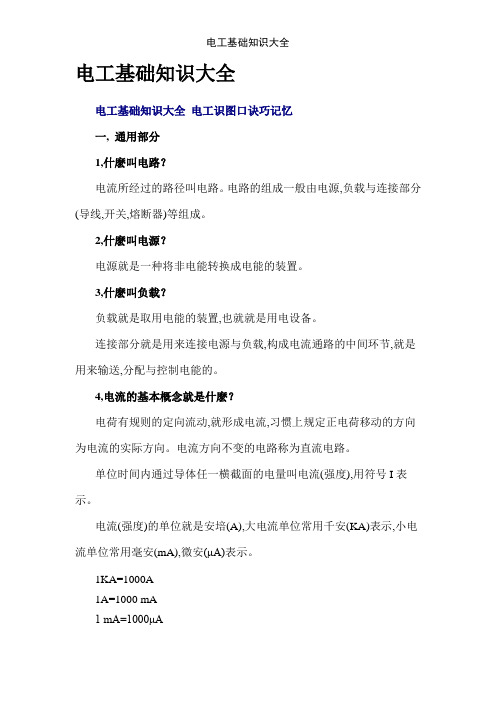

电工基础知识大全电工基础知识大全电工识图口诀巧记忆一, 通用部分1,什麽叫电路？电流所经过的路径叫电路。
电路的组成一般由电源,负载与连接部分(导线,开关,熔断器)等组成。
2,什麽叫电源？电源就是一种将非电能转换成电能的装置。
3,什麽叫负载？负载就是取用电能的装置,也就就是用电设备。
连接部分就是用来连接电源与负载,构成电流通路的中间环节,就是用来输送,分配与控制电能的。
4,电流的基本概念就是什麽？电荷有规则的定向流动,就形成电流,习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流(强度),用符号I表示。
电流(强度)的单位就是安培(A),大电流单位常用千安(KA)表示,小电流单位常用毫安(mA),微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5, 电压的基本性质？1) 两点间的电压具有惟一确定的数值。
2) 两点间的电压只与这两点的位置有关,与电荷移动的路径无关。
3) 电压有正,负之分,它与标志的参考电压方向有关。
4) 沿电路中任一闭合回路行走一圈,各段电压的与恒为零。
电压的单位就是伏特(V),根据不同的需要,也用千伏(KV),毫伏(mV)与微伏(μV)为单位。
1KV=1000V1V=1000 mV1mV=1000μV6,电阻的概念就是什麽？导体对电流起阻碍作用的能力称为电阻,用符号R表示,当电压为1伏,电流为1安时,导体的电阻即为1欧姆(Ω),常用的单位千欧(KΩ),兆欧(MΩ)。
1MΩ=1000KΩ1KΩ=1000Ω7,什麽就是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比,而与该电路的电阻成反比,这个关系叫做欧姆定律。
用公式表示为: I=U/R式中:I——电流(A);U——电压(V);R——电阻(Ω)。
部分电路的欧姆定律反映了部分电路中电压,电流与电阻的相互关系,它就是分析与计算部分电路的主要依据。
电工识图考试试题
电工识图考试试题一、选择题（每题2分，共20分）1. 电路图中的符号“L”代表什么？A. 电感器B. 电容器C. 电阻器D. 变压器答案：A2. 以下哪个元件是用于限制电流的？A. 保险丝B. 电容器C. 电感器D. 变压器答案：A3. 三相电路中，星形连接的三个相线电压是相等的吗？A. 是B. 否答案：B4. 单相电表的接线方式中，电流线圈应该接在电表的哪个端子？A. 1和3端子B. 1和4端子C. 2和3端子D. 2和4端子答案：B5. 交流电路中，电感元件的阻抗随着频率的增加而如何变化？A. 增加B. 减少C. 不变D. 先增加后减少答案：A6. 直流电路中，电容器的阻抗是多少？A. 0B. 无穷大C. 有限值D. 无法确定答案：B7. 以下哪个不是继电器的组成部分？A. 线圈B. 触点C. 电阻D. 铁芯答案：C8. 电路图中的符号“S”通常代表什么？A. 开关B. 传感器C. 电容器D. 电感器答案：A9. 电路中，电阻的单位是什么？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A10. 电路图中，三极管的符号通常包含几个箭头？A. 1个B. 2个C. 3个D. 4个答案：B二、填空题（每空1分，共20分）1. 在电路图中，符号“+”和“-”分别代表_______和_______。
答案：正极；负极2. 电路中的功率因数是指_______功率与_______功率的比值。
答案：有功；视在3. 电路中的短路是指_______和_______之间的直接连接。
答案：电源；导线4. 电路中的开路是指电路中存在_______，导致电流无法流通。
答案：断路5. 电路中的过载是指电路中的电流超过_______所能承受的最大电流。
答案：导线6. 电路中的接地是指将电路中的_______与大地连接。
答案：金属部分7. 电路中的谐振是指电路的_______与_______相等时发生的现象。
电工识图电气识图--认识电气制图的一般规则
把采用分开表示法分 散绘制在图中各处的同一 项目的不同部分，再采用 集中表示法另外绘制一次， 标记种类代号、端子代号、 端子所在的位置等，形成 一张插图。
(2)表格法 把采用分开表示法分散绘制在图中各处的同一项目的不同部分，集中于 一张表格表示出来，这就是表格法。
二、机床电气控制电路图符号位置的标记方法
集中表示法是把设备、元器 件各组成部分的图形符号在图上 集中绘制在一起的方法，如图所 示。
2．半集中表示法
半集中表示法是把一个项目的 图形符号中的各个部分或其中几 个部分分开绘制在电路图上，并 采用机械连接符号(虚线)来表示 它们之间关系的方法。
3．分开表示法
分开表示法是把一个项目的图形符号的各部分或其中某些部分分开绘制 在电路图上，并在各个部分标注项目代号，用项目代号来表示它们之间关系 的方法。
四、连接线中的中断表示
3．用符号标记表示连接线的中断，图 2 - 26(a)是接连线不中断的表示 方法，连续的连接线可不作标记。但图 2 - 26(b)以中断线表示，则要在中断 处做符号标记。
五、围框
当需要在图上显示出图的某一部分表 示的是功能单元、结构单元或项目组(电器 组、继电器装置)时，可用点划线围框表示。
二、电路或元件的布置
1．功能布局法
电路或元件按功能布置，指不考 虑电路或元件的实际位置，只考虑电 路或元件所实现的功能的布局方法。
2．位置布局法
位置布局法是指简图中元件符号的 布置与该元件实际位置基本一致的布局 方法。
任务三： 表示图上位置
一、坐标法
坐标法也称图幅分区法， 即将整个图样的幅面分区，从 图样的左上角开始，在图样周 边的竖边方向按行用大写字母 分区编号。
基本方法：是将表示设备和元件的图形符 号按横行布置，使得其连接线一般成水平方向， 各类似项目应纵向对齐。
第十二章识图能力训练 第一节识读电气图的基本方法与步骤
识图能力训练
(1)在绘制电路图时，各种电器元件都应使用国际或 国家统一规定的图形符号和文字符号。
(2)主电路部分采用粗线条画出，控制(辅助)电路部 分采用细线条画出。一般情况下，主电路画在左侧，控 制电路画在右侧。
(3)同一电器的各部分不画在一起，根据其作用原理 分散绘制时，为了便于识别，它们用同一文字符号标注。
识图能力训练
3. 看标题栏 图纸中标题栏也是重要的组成部分，它告诉你电 气图的名称及图号等有关内容，由此可对电气图的类 型、性质、作用等有明确认识，同时可大致了解电气 图的内容。 4. 看概略图(或框图) 看图纸说明后，就要看概略图，从而了解整个系 统或分系统的概况，即它们的基本组成、相互关系及 其主要特征，为进一步理解系统或分系统的工作方式、 原理打下基础。
识图能力训练
三、电气原理图识读举例 现以电动机单向启动控制电路为例(如图12.1所 示)，详细介绍电气原理图主电路、辅助电路的识 读方法。 电动机的控制是生产中最主要的电气控制方式 之一。电动机单向启动控制电路是其中应用最广泛、 也是最基本的线路，该线路能实现对电动机启动控 制、停止控制、远距离控制、频繁操作等，并具有 短路、过载、失压等保护。识图的方法与步骤如下：
识图能力训练
3．结合典型电路看图 典型电路就是常见的基本电路，如电动机正、 反转控制电路，顺序控制电路，行程控制电路，晶 体管整流电路，滤波电路，晶体管振荡及放大电路， 晶闸管触发电路等，不管多么复杂的电路，总能将 其分割成若干个典型电路，先搞清每个典型电路的 原理和作用，然后再将典型电路串联组合起来看， 就能大体把一个复杂电路看懂了。这实际上就是一 种从“整体到局部”、再从“局部到整体”的看图 方法。
识图能力训练
第二步，搞清用什么电气元器件控制用电器， 是开关还是启动器或是接触器、继电器。 在本电路中控制电动机的电气元器件是接触器：KM。 第三步，看主电路上还有什么电器，有何用途。 如电源开关、熔断器、热继电器等。 在本电路中还接有电源开关QF、热继电器FR。QF 控制主电路电源的接通和断开，FR对M起过载保护作 用。 第四步，看电源，了解电源电压等级。 本电路的电源是380V三相交流电。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
零基础学电工之常用电气符号和举例认识电路图
零基础学电工之常用电气符号和举例认识电路图要学会看电路图，必须先学会电工专业常用电气符号，在此基础上，结合电工基础理论识图，结合电器元件的结构和工作原理识图，结合电路图的绘制特点识图，就能看明白电路图了。
本文以CA6140型车床电路图为例讲解识图技巧。
一、常用电气符号二、识图的基本要求1、结合电工基础理论识图要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。
2、结合电器元件的结构和工作原理识图看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。
3、结合典型电路识图一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。
4、结合电路图的绘制特点识图绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。
同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。
回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。
了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。
三、识图的基本步骤1、看图样说明搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。
2、看电气原理图按先看主电路后看辅助电路的顺序识图。
看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。
主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。
看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。
主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。
3、看安装接线图先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。
电工基础知识大全
电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部份1，什麽叫电路？电流所通过的路径叫电路。
电路的组成一般由电源，负载和连接部份（导线，开关，熔断器）等组成。
2，什麽叫电源？电源是一种将非电能转换成电能的装置。
3，什麽叫负载？负载是取用电能的装置，也就是用电设备。
连接部份是用来连接电源与负载，组成电流通路的中间环节，是用来输送，分派和控制电能的。
4，电流的大体概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。
电流（强度）的单位是安培（A），大电流单位常常利用千安（KA）表示，小电流单位常常利用毫安（mA）,微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5，电压的大体性质？1）两点间的电压具有惟一肯定的数值。
2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。
3）电压有正，负之分，它与标志的参考电压方向有关。
4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。
电压的单位是伏特（V），按照不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。
1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常常利用的单位千欧（KΩ），兆欧（MΩ）。
1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部份电路的欧姆定律？流过电路的电流与电路两头的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。
用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。
部份电路的欧姆定律反映了部份电路中电压，电流和电阻的彼此关系，它是分析和计算部份电路的主要依据。
8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。
电工基础知识大全
电工根基知识大全电工根基知识大全电工识图口诀巧记忆一，通用局部1，什麽叫电路电流所经过的路径叫电路。
电路的组成一般由电源，负载和连接局部〔导线，开关，熔断器〕等组成。
2，什麽叫电源电源是一种将非电能转换成电能的装置。
3，什麽叫负载负载是取用电能的装置，也就是用电设备。
连接局部是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。
4，电流的根本概念是什麽电荷有规那么的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流〔强度〕，用符号I 表示。
电流〔强度〕的单位是安培〔A〕，大电流单位常用千安〔KA〕表示，小电流单位常用毫安〔mA〕,微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5，电压的根本性质1〕两点间的电压具有惟一确定的数值。
2〕两点间的电压只与这两点的位置有关，与电荷移动的路径无关。
3〕电压有正，负之分，它与标志的参考电压方向有关。
4〕沿电路中任一闭合回路行走一圈，各段电压的和恒为零。
电压的单位是伏特〔V〕，根据不同的需要，也用千伏〔KV〕，毫伏〔mV〕和微伏〔μV〕为单位。
1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆〔Ω〕，常用的单位千欧〔KΩ〕，兆欧〔MΩ〕。
1MΩ=1000KΩ1KΩ=1000Ω7，什麽是局部电路的欧姆定律流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。
用公式表示为：I=U/R式中：I——电流〔A〕；U——电压〔V〕；R——电阻〔Ω〕。
局部电路的欧姆定律反映了局部电路中电压，电流和电阻的相互关系，它是分析和计算局部电路的主要依据。
8，什麽是全电路的欧姆定律带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。
电工基础知识大全
电工基础知识大全-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部分1，什麽叫电路？电流所经过的路径叫电路。
电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。
2，什麽叫电源？电源是一种将非电能转换成电能的装置。
3，什麽叫负载？负载是取用电能的装置，也就是用电设备。
连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。
4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。
电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。
2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。
3）电压有正，负之分，它与标志的参考电压方向有关。
4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。
电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。
1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。
1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。
用公式表示为： I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。
部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。
建筑电气施工图识图
16.3 电气施工图
七、共用天线电视系统 1电视电缆由室外穿管埋地引入首层的电视前端箱，再分配到各用户分网； 2电视系统的管线、出线盒均为暗设，管线规格型号见系统图。 八、安装方式 九、其他 施工中应与土建密切配合，做好预留、预埋工作，严格按照国家有关规范、 标准施工，未尽事宜在图纸会审及施工期间另行解决，变更应经设计单位认 可。
④ 明确电气设备、器件的平面安装位置。
16.1 电气施工图的组成及阅读方法
(4) 结合土建施工图进行阅读 电气施工与土建施工结合得非常紧密，施工中常常涉 及各工种之间的配合问题。电气施工平面图只反映了电气 设备的平面布置情况，结合土建施工图的阅读还可以了解 电气设备的立体布设情况。
16.1 电气施工图的组成及阅读方法
16.1 电气施工图的组成及阅读方法
16.1.1.1 电气工程图的特点
（1） 建筑电气工程图大多是采用统一的图形符号并 加注文字符号绘制而成的。 （2） 电气线路都必须构成闭合回路。 （3） 线路中的各种设备、元件都是通过导线连接成 为一个整体的。 （4）在进行建筑电气工程图识读时应阅读相应的土建 工程图及其他安装工程图，以了解相互间的配合关系。
② 看设计说明 了解工程概况、设计依据等，了解图 纸中未能表达清楚的各有关事项。
16.1 电气施工图的组成及阅读方法
③ 看设备材料表 号、规格和数量。 了解工程中所使用的设备、材料的
④ 看系统图 了解系统基本组成，主要电气设备、元 件之间的连接关系以及它们的规格、型号、参数等，掌握 该系统的组成概况。 ⑤ 看平面布置图 如照明平面图、防雷接地平面图等。 了解电气设备的规格、型号、数量及线路的起始点、敷设 部位、敷设方式和导线根数等。平面图的阅读可按照以下 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工识图基本知识企业供电电路图的识图方法主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
1.电力供电一次电路图低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。
为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。
图中所示的各电流互感器在线路中供测量仪表使用。
图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。
配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。
图1 某厂电力系统一次电路图2.低压二次接线电路图图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。
（1）电压测量回路利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。
（2）二次继电保护回路回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。
线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。
电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。
（3）电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。
利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。
电气控制电路图的识图方法在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。
对中、小功率异步电动机、机床进行控制。
因此，在掌握常图2 某厂二次低压配电屏接线原理图用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。
1.识图要点电器控制是借助于各种电磁元件的结构、特性对机械设备进行自动或远距离控制的一种方法。
电器元件是一种根据外界的信号和要求，采用手动或自动断开电路，断续或连续改变电参数，以实现电路或非电对象的切换、控制、保护、检测和调节。
掌握元器件的结构原理是个重点。
例如接触器、继电器、中间继电器的线圈得电，带动衔铁的吸合，使它们的主、辅触头作相反（原来断开的接通，原来接通的断开）的变化，去接通或断开主电路及其他电路以实现控制。
又如时间继电器，线圈得电后，其常开、常闭触头不是马上接通或断开，而是延时一段时间，才接通或断开电路，延时时间的长短是可以调整改变的。
只要我们掌握这些元器件的特点，其控制电路就很容易看懂了。
电气控制电路分主控电路（一次电路）和辅助电路（二次电路、控制电路）。
主电路一般用粗实线画在图样的上方或左方，它与三相电源相连，连接负载，允许通过大电流，受辅助电路的直接控制；辅助电路是通过较弱电流的控制，用细实线画在图纸的下方或右方，控制主电路动作的。
2.看图步骤（1）阅读产品使用说明书在看图之前应首先了解设备的机械结构、电气传动方式、对电气控制的要求、电动机和电器元件的大体布置情况以及设备的使用操作方法，各种按钮、开关、指示器等的作用。
此外，还应了解使用要求、安全注意事项等，对设备有一个全面完整的认识。
（2）看图样说明书图样说明包括图纸目录、技术说明、元器件明细表和施工说明书等。
识图时，首先要看清楚图样说明书中的各项内容，搞清设计内容和施工要求，这样就可以了解图样的大体情况和抓住识图重点。
（3）看标题栏图样中标题栏也是重要的组成部分，它告诉你电气图的名称及图号等有关内容，由此可对电气图的类型、性质、作用等有明确认识，同时可大致了解电气图的内容。
（4）看框图读图样说明后，就要看框图，从而了解整个系统的组成概况、相互关系及其主要特征，为进一步理解系统的工作原理打下基础。
（5）看主电路图先读主电路图，再读控制电路的顺序识读。
看主电路时，通常从下往上看，即从用电设备开始，经控制元器件、保护元器件依次看到电源。
通过看主电路，要搞清楚用电设备是怎样取得电源的，电源是经过哪些元器件到达负载，这些元器件的规格、型号、作用是什么。
（6）看控制电路应自上而下，从左向右看，即先看电源，再依次看各条回路，分析各条回路元器件的工作情况及其对主电路的控制关系。
看控制电路时，要搞清电路的构成，各元器件间的联系（如顺序、互锁等）及控制关系和在什么条件下电路构成通路或断路，控制电路是如何控制主电路工作的，从而搞清楚整个系统的工作原理，如图3所示。
图3 电动机起动控制原理图（7）看接线图接线图是根据电路原理图绘制的，读接线图时，要对照原理图来读接线图。
先看主电路，再看控制电路。
看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清楚线路的走向和电路的连接方法，即搞清楚每个元器件是如何通过连线构成闭合回路的。
读主电路时，从电源输入端开始，顺次经过控制元器件、保护元器件到用电设备，与看电路原理图时有所不同，如图4所示。
图4 接线图看控制电路时，要从电源的引入端，经控制元器件到构成回路回到电源的另一端，按元器件的顺序对每个回路进行分析。
接线图中的回路标号（线号）是电器元件间导线连接的标记，标号相同的导线原则上都可以接在一起。
由于接线图多采用单线表示，因此对导线走向应加以辨别。
此外，还要搞清端子排内外电路的连线，内外电路的相同标号导线要接在端子排的同号接点上。
电子电路图的识图方法1.看图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。
要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。
电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。
还应了解一些敏感器件（如热敏器件、湿敏器件、气敏器件、光敏二极管）的功能、特性。
掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。
图5所示为晶体管多级放大电路。
图5 晶体管多级放大电路（2）“先易后难，先局部后整体，逐步深入”原则读图应先从较简单的局部电路分析开始，然后再进行整体电路分析。
在读图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，读懂复杂的电路图。
通过反复的训练和实践，取得一定经验，读图能力一定会逐步提高。
下面分别对模拟电子电路和数字电子电路的图书方法进行介绍。
2.电路看图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。
有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相关关系等，这样就可以粗略地知道电路的构成、功能和用途（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。
在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。
每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。
还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内元器件的作用，及每一单元电路的组成，进而了解单元电路之间具有何种关系，从而对整体电路有完整的了解。
（3）从静态到动态模拟电路中各种晶体管、集成电路是电路的核心，而它们在工作中需要建立静态工作点，才能实现对交流信号的放大作用。
为了进一步理解电路工作原理，在看图分析时可以采用直流等效电路法、交流等效电路法，对电路进行静态、动态分析。
直流等效电路法就是在输入信号为零时，各级放大电路在直流电源作用下的工作状态，实际上就是找出直流通路，确定各级电路在静态时的偏置电流和电压。
交流等效电路法就是在输入信号不为零时，确定电路的交流信号通路及工作状态。
应当注意的是，在采用等效电路法分析是，要根据元器件性质给予特别处理。
如电路中含有电容、电感这两种元件时，电容具有“隔直通交”的作用，电感具有“隔交通直”的作用。
在进行电流等效电路分析时，直流信号不能通过电容，这时电容相当于断路，但直流信号可以通过电感，这时电感相当于短路（只起到导线的作用），这样使得电路可以简单化，便于对电路进行分析。
而在用交流等效电路法分析时，要考虑输入信号频率的高低，信号频率不同，则信号通过电容、电感时，所呈现的容抗和感抗大小就会不同，即对交流信号的阻碍作用亦不同，电路的特性、功能亦会不同。
当输入信号中包含多种频率成分时，有的元器件允许高频信号通过，而阻止低频信号通过；有的正好相反，这就要看电路中各元器件的具体参数。
有些电路形成相似，但功能、特性完全不同，其重要原因是电路参数不同。
因此，识图时不仅要看元器件在图中的位置，还要看它们的参数，参数不同，其功能、作用也不同。
（4）综合分析，全面理解最后要把每个单元电路按其功能，根据信号流程连接起来，进行综合分析。
从电路图的输入端开始逐步与输出端贯穿起来，理清信号的传递过程及发生的变化，分析电路前级与后级的输出、输入之间的关系，以便对整个电路的原理、功能有一个完整的、全面的、正确的认识。
数字电路图的识图方法主要介绍数字逻辑电路的分析方法、重点、难点和综合应用举例。
读者可从这些实际应用举例中，加深对理论的理解和认识。
1.数字逻辑电路的看图方法实现一定逻辑功能的电路，称为逻辑电路，又称为开关电路、数字电路。
这种电路中的晶体管一般都工作在开关状态。
数字电路可以由分立元件构成（如反相器、自激多谐振荡器等），但现在绝大多数是由集成电路构成（如与门电路、或门电路等）。
要看懂数字电路图，首先应掌握一些数字电路的基本知识；二是为了了解二进制逻辑单元的各种逻辑符号及输出、输入关系；三是还应掌握一些逻辑代数的知识。
具备了这些基本知识，也就是为看懂数字电路图奠定了良好基础。
（1）“是是非非看逻辑”通过阅读电路说明书来了解逻辑电路的结构组成、功能、用途，也可通过阅读真值表，了解输出与输入间的“是”或“非”的逻辑关系，掌握各单元模块的逻辑功能。
（2）元器件功能看引脚数字电路中往往使用具有各种逻辑功能的集成电路，这样会使整个电路更简单、可靠，但也为识图带来一定困难。
因为看不到集成块内部元器件及电路组成情况，只能看到外部的许多引脚，这些引脚各有各的作用，可与外部其他元器件或电路连接，以实现一定的功能。
