河流流量过程曲线图的判读

— ● 垒２２第 ■ 鲎０年１１３期
高地中理
德流流量过程曲线图
安徽省黄山市歙县二中（４２０）汪明华２５０
读
坐标统计图能较直观地反映事物在数值上的变
一
化，且信息简明扼要，可以把抽象的内容形象化、具体
化，有利于培养学生的综合思维能力及定量分析和计算
功能所致。（）流流量与当地地理环境关系的流量图示例６河 ① 海陆位置
南每年５月因季风带来降雨，出
部现期（、月台雨。汛８９多风）
沿本地区纬度低，又濒临海洋，
海是我国降水最丰富的地区，所
能力。河流流量过程曲线是其中的一种具体类别。２１００
、
河流流量过程线图坐标信息的解读和解
题思路识别图中纵横坐标代表的地理事物的名称、单位及方法；读纵坐标应特别关注的是，代表几个地理事物，各个地理事物是用什么形式表示的等。以横坐标的
为７、８月及稍晚一些时间。由
（带雨林、温带海洋性气候的河流无明显季节变热化），以地下水补给为主的河流季节变化小。（从曲线高峰期了解汛期出现的时间和长短３）（或从曲线低谷区了解枯水期出现的时间和长短）如冰川融水补给汛期在夏季；季节性冰雪融水补
２．河流流量过程线图解题思路
地理位置与海陆位置
定析气候特征
定
图２
径流量随降水量（温）的变化而变化气

32常考图形的判读——河流流量过程曲线图

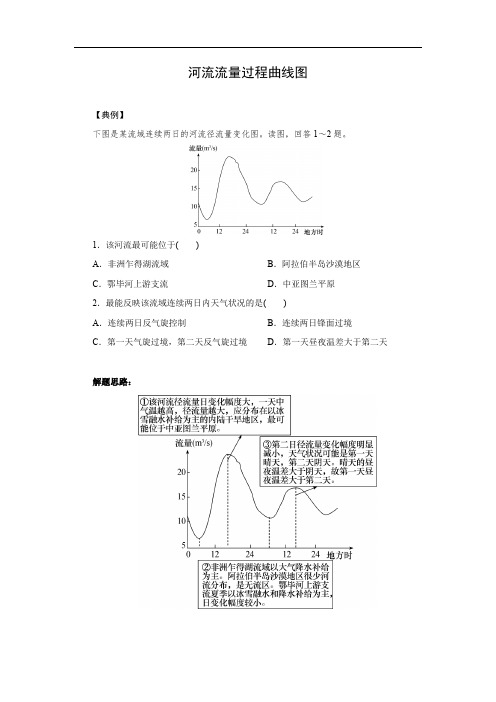

河流流量过程曲线图【典例】下图是某流域连续两日的河流径流量变化图。

读图，回答1～2题。

1．该河流最可能位于()A．非洲乍得湖流域B．阿拉伯半岛沙漠地区C．鄂毕河上游支流D．中亚图兰平原2．最能反映该流域连续两日内天气状况的是()A．连续两日反气旋控制B．连续两日锋面过境C．第一天气旋过境，第二天反气旋过境D．第一天昼夜温差大于第二天解题思路：1.D2.D1．识别图中纵横坐标代表的地理事物的名称、单位及数值，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等。

2．以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。

可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。

1．从流量过程曲线分析原因(1)流量是由河流来源决定的。

(2)洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。

(3)汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。

(4)春季和夏季出现两个汛期的河流，除有雨水补给外，还可能有季节性积雪融水补给。

(5)河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。

(6)曲线变化和缓，多为地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。

2．运用实例简要分析河流流量与沿线地理环境的关系(1)地区(2)天气(3)气候(北半球)。

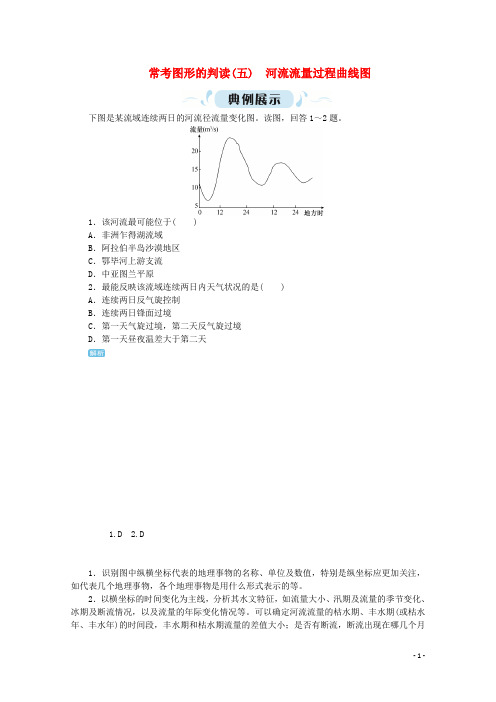

2019版高考地理一轮复习常考图形的判读(五)河流流量过程曲线图新人教版

常考图形的判读(五) 河流流量过程曲线图下图是某流域连续两日的河流径流量变化图。

读图，回答1～2题。

1．该河流最可能位于( )A．非洲乍得湖流域B．阿拉伯半岛沙漠地区C．鄂毕河上游支流D．中亚图兰平原2．最能反映该流域连续两日内天气状况的是( )A．连续两日反气旋控制B．连续两日锋面过境C．第一天气旋过境，第二天反气旋过境D．第一天昼夜温差大于第二天1.D2.D1．识别图中纵横坐标代表的地理事物的名称、单位及数值，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等。

2．以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。

可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。

1．从流量过程曲线分析原因(1)流量是由河流来源决定的。

(2)洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。

(3)汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。

(4)春季和夏季出现两个汛期的河流，除有雨水补给外，还可能有季节性积雪融水补给。

(5)河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。

(6)曲线变化和缓，多为地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。

2．运用实例简要分析河流流量与沿线地理环境的关系(1)地区(2)天气(3)气候(北半球)(2017·贵州省遵义航天高级中学七模)2017年2月2日是第21个世界湿地日，主题为“湿地减少灾害风险”。

目前我国大城市的中心湖泊及一些小湖泊出现生态功能近乎丧失殆尽的局面，下图为某城市湿地破坏前后的气温和河流流量曲线。

读图，回答1～2题。

1．城市内部湿地转变为硬化路面，会造成城市水循环环节中增加的是( A )A．地表径流 B．地下径流C．下渗 D．蒸发量2．表示该地区湿地破坏后气温年变化和河流流量年变化曲线的分别是( B )A．甲和丙 B．乙和丁C．甲和丁 D．乙和丙第1题，根据水循环环节构成及原理来看，硬化路面会使下渗量减少，地下径流减少，地表径流增加，蒸发量减少，选A。

等潜水位线专题(修改)

3、华北地区的河流：年径流总量较多，雨水补给为主，径流的季节变化随降水量的变化而变化，7-8月进入汛期，12-2月为枯水期。 4、南方地区的河流：流量大，汛期长，无结冰期，水位差较小。5月雨季来临进入第一次汛期，8-9月受台风的影响进入第二次汛期。
思考：潜水与承压水在位置 (埋藏条件)和水源补给方面有什么区别？
等潜水位线图的判读和应用
一、读数值大小，判断地势高低、河流流向和潜水埋藏深度
（1）潜水位与地势起伏相一致，潜水位高处地势高，潜水位低处地势低。（2）河流总是从地势高的地方流向地势低的地方。（3）潜水埋藏深度＝地面海拔高度-潜水海拔高度
二、读凹凸方向，判断潜水流向、潜水与河流的补给关系
图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米，甲处为一口水井，回答下题： 9．甲处的水井埋藏深度可能是： A.1.5米 B.2.5米 C. 7.5米
D.8.5米
10．从图中可知，潜水和地下水的补给关系是： A.潜水补给 B.河流补给潜水 C.潜水与地下水互补 D.潜水不犯河水
11．从图中下水污染严重 C.有盐碱化倾向 D.有荒漠化倾向
7、合理布置取水井和排水沟为了最大限度地使潜水流入水井和排水沟,当等潜水位线凹凸不平、疏密不均,取水井（或排水沟）应布置在潜水汇流处；当等潜水位线由密变疏时，取水井（或排水沟）应布置在由密变疏的交界处 ,并与等潜水位线平行.
等潜水位线判读
1.定义: 将潜水位海拔高度相等的点连成的线。 2.数值：表示潜水位的海拔高度。
总结
特征
应
用
数
值
判断地势分布和河流流向：地势高处潜水位高地势低处潜水位低潜水埋藏深度= 地面海拔－潜水海拔

河流流量过程线图的判读

4 / 58.河流流量过程线图的判读典图1:某流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线图典图2:某流域森林火灾后第1年、第6年两次相同降雨条件下河流流量过程线图典图3:我国某地气温、降雨量和所在流域径流深度统计图典图4:某次长江洪水过程洞庭湖入、出湖径流量的变化图考向:考查局地暴雨出现的地点及河流径流量变化特点考向:考查河流径流量变化特点及其影响因素考向:考查河流补给类型及流域地域特征考向:考查河流水与湖泊水的补给关系及时间表现1.了解河流流量过程曲线与地理环境的关系(1)地区(我国)(2)天气(我国)4 / 5(3)气候(北半球)2.明确河流流量过程曲线图反映的主要内容 (1)河流流量的大小。

(2)曲线变化幅度反映了流量的季节变化。

(3)曲线高峰区反映了河流汛期出现的时间和长短。

(4)曲线低谷区反映了河流枯水期出现的时间和长短。

3.根据河流流量过程曲线图分析原因 (1)河流流量是由河流补给水源决定的。

(2)汛期出现在夏秋季、枯水期出现在冬春季的河流,一般为雨水补给。

地中海气候区的河流汛期出现在冬春季、枯水期出现在夏秋季,也主要是雨水补给。

(3)汛期出现在夏季的河流,除由雨水补给外,也可能是冰川融水补给。

(4)出现春汛和夏汛两个汛期的河流,除由雨水补给外,还可能由季节性积雪融水补给。

(5)河流在冬季断流可能是河水封冻的缘故。

内流河断流则往往是气温低,冰川不融化,没有冰川融水补给所致。

(6)流量过程曲线变化和缓的河流,多是由地下水补给,也可能是热带雨林气候区或温带海洋性气候区的河流,还可能是因为水库的调节作用。

下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。

读图,完成下面两题。

1.此次局地暴雨可能出现在图a中的( )A.①地B.②地C.③地D.④地2.乙水文站洪峰流量峰值小于甲水文站,主要是因为甲、乙水文站之间( )A.河道淤积B.河谷变宽C.湖泊分流D.湖水补给量减小解答示例:答案 1.D 2.C下图为某流域森林火灾后第1年、第6年两次相同降雨条件下河流流量过程线图。

2022版考前三个月(全国通用)高考地理二轮复习系列——配套文档专题6 水体 Word版含答案

考查点一水循环考向水循环 (2021·全国文综Ⅰ)雨水花园是一种仿照自然界雨水汇合、渗漏而建设的浅凹绿地，主要用于汇聚并吸取来自屋顶或地面的雨水，并通过植物及各填充层的综合作用使渗漏的雨水得到净化。净化后的雨水不仅可以补给地下水，也可以作为城市景观用水、厕所用水等。下图示意“雨水花园结构”。据此完成1～3题。

1．铺设树皮掩盖层的主要目的是( ) A．为植物供应给分 B．把握雨水渗漏速度 C．吸附雨水污染物 D．保持土壤水分 2．对下渗雨水净化起主要作用的填充层是( ) A．树皮掩盖层和种植土层 B．种植土层和砂层 C．砂层和砾石层 D．树皮掩盖层和砾石层 3．雨水花园的核心功能是( ) A．供应园林观赏景观 B．疼惜生物多样性 C．把握雨洪和利用雨水 D．调整局地小气候

1．从水循环各环节与其他地球圈层相互作用的角度理解水循环的意义，结合图文信息解释水循环与流水作用的关系、对地区小气候的调整作用。 2．关注人类活动对水循环的影响，如植树种草、修建水库、跨流域调水、城市化等；分析城市洪水、水资源短缺等现实问题的成因。

1．学问关联区域图(纬度位置、海陆位置)→水循环(类型、环节、意义)→人类活动对水循环的影响(有利、不利)。 2．易错点 (1)人类对水循环的主要影响环节是地表径流。 (2)外流区域既发生海陆间循环，又存在陆地内循环，但以海陆间循环为主。 (3)内流区域以陆地内循环为主。 (4)水循环数量最大的是海上内循环。 (5)水循环发生的领域最广的是海陆间循环。 3．方法技巧人类活动对水循环的影响越来越大，目前已能较大影响三个环节，只有水汽输送环节影响较小，各环节的影响举例如下图：

题组水循环 (2021·江苏扬州一模)有专家提出水循环可分为自然循环和社会循环两大类，下图为“某城市水循环示意图”。读图完成1～2题。 1．图中①②③⑦分别表示( ) A．地表径流、地下径流、蒸发、人工降水 B．地下径流、地表径流、管道输水、跨流域调水 C．地表径流、跨流域调水、蒸发、人工降水 D．跨流域调水、地表径流、管道输水、人工降水 2．关于人类对城市水循环影响的叙述，正确的是( ) A．用透水材料改造水泥路面，可以增加⑤ B．大量开采地下水，可以增加④ C．污水回收利用，可以削减② D．城市绿地建设，可以削减⑥

2020届高三地理命题点：河流流量过程曲线图的判读

2020届高三地理命题点：河流流量过程曲线图的判读典例分析图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。

读图完成(1)～(2)题。

(1)此次局地暴雨可能出现在图a中的( )A．①地 B．②地 C．③地 D．④地(2)乙水文站洪峰流量峰值小于甲水文站的，主要是因为甲、乙水文站之间( )A．河道淤积 B．河谷变宽C．湖泊分流 D．湖水补给量减小[答案] (1)D (2)C[图形解码]答案①上②无③下④有⑤早⑥大命题突破1．了解河流流量过程曲线与地理环境的关系(1)地区(我国)图P83(2)天气(我国)(3)气候(北半球)2．明确河流流量过程曲线图反映的主要内容(1)河流流量的大小。

(2)曲线变化幅度反映了流量的季节变化。

(3)曲线高峰区反映了河流汛期出现的时间和长短。

(4)曲线低谷区反映了河流枯水期出现的时间和长短。

3．根据河流流量过程曲线图分析原因(1)河流流量是由河流补给水源决定的。

(2)汛期出现在夏秋季、枯水期出现在冬春季的河流，一般多为雨水补给。

地中海气候区的河流汛期出现在冬春季、枯水期出现在夏秋季，也主要是雨水补给。

(3)汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。

(4)出现春汛和夏汛两个汛期的河流，除由雨水补给外，还可能由季节性积雪融水补给。

(5)河流在冬季断流可能是河水封冻的缘故。

内流河断流则往往是气温低，冰川不融化，没有冰川融水补给所致。

(6)流量过程曲线变化和缓的河流，多是由地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流，还可能是因为水库的调节作用。

跟踪训练读某河流相关资料图，完成1～3题。

1．该河流最可能位于我国( )A．西北地区 B．东北地区C．四川盆地 D．珠江三角洲2．图中甲时期河水的主要补给水源是( )A．大气降水 B．地下水C．湖泊水 D．冰雪融水3．关于图中乙时期河流径流量较小的原因，分析不正确的是( )A．季节性积雪融水减少B．大气降水最少C．温度升高，蒸发旺盛D．农业耗水量增加图示意某流域开发的三个阶段(图甲)和三条流量变化曲线(图乙)。

水位流量关系曲线的判读与应用

水位流量关系曲线的判读与应用水位流量关系曲线是描述河流或渠道中水位和流量之间关系的重要工具。

通过对水位流量关系曲线的判断和应用，可以帮助我们更好地了解水文特性、水资源调度，以及水工建设等方面的问题。

本文将以水位流量关系曲线为切入点，探讨其判断与应用。

一、水位流量关系曲线的判断水位流量关系曲线通常由一系列测控断面自上游至下游的水位和对应流量点组成。

判断水位流量关系曲线的关键是要了解曲线的特点以及事件发生可能对曲线造成的影响。

首先，我们可以通过观察曲线的整体形状来判断河流或渠道的水文特性。

对于一个平缓的河流，曲线呈现出类似“S”型，曲线的上升段比较平缓，而下降段则较为陡峭。

这表明在一定的水位范围内，流量的变化并不大；而当水位超过一定阈值时，流量的变化将急剧增加。

另外，对于一个险峻的河流，曲线的上升段较为陡峭，表明流量的变化对水位的响应很敏感。

其次，我们还可以根据曲线上的特殊点来判断曲线所处的状态。

例如，当曲线的水位流量变化过程中出现退水点，即水位持续下降而流量保持不变或逐渐增加时，可能存在泄漏现象。

另外，当曲线上出现临界点，即水位发生微小变动，却引起流量急剧变化时，可能存在水位控制点，需要引起重视。

最后，我们还要关注曲线上的异常点。

异常点通常是由于河道工程变化、气象变化或人为因素等引起的。

对于异常点的出现，需要通过进一步的调查分析来了解具体原因，并进行相应的修正，以确保曲线的准确性和可靠性。

二、水位流量关系曲线的应用水位流量关系曲线不仅可以帮助我们了解河流或渠道的水文特性，还可以应用于水资源调度、水工建设以及水灾预警等方面。

首先，水位流量关系曲线在水资源调度方面具有重要作用。

我们可以利用曲线预测不同水位下的流量变化，进而进行水资源的合理分配和利用。

例如，当水位达到一定高度时，根据曲线可以预测出流量的增加趋势，从而及时增加水库泄洪流量，防止水库溃坝。

其次，水位流量关系曲线在水工建设方面的应用也十分广泛。

2019版高考地理一轮复习常考图形的判读(五)河流流量过程曲线图新人教版

常考图形的判读(五) 河流流量过程曲线图下图是某流域连续两日的河流径流量变化图。

读图，回答1～2题。

1．该河流最可能位于( )A．非洲乍得湖流域B．阿拉伯半岛沙漠地区C．鄂毕河上游支流D．中亚图兰平原2．最能反映该流域连续两日内天气状况的是( )A．连续两日反气旋控制B．连续两日锋面过境C．第一天气旋过境，第二天反气旋过境D．第一天昼夜温差大于第二天1.D2.D1．识别图中纵横坐标代表的地理事物的名称、单位及数值，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等。

2．以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。

可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。

1．从流量过程曲线分析原因(1)流量是由河流来源决定的。

(2)洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。

(3)汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。

(4)春季和夏季出现两个汛期的河流，除有雨水补给外，还可能有季节性积雪融水补给。

(5)河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。

(6)曲线变化和缓，多为地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。

2．运用实例简要分析河流流量与沿线地理环境的关系(1)地区(2)天气(3)气候(北半球)(2017·贵州省遵义航天高级中学七模)2017年2月2日是第21个世界湿地日，主题为“湿地减少灾害风险”。

目前我国大城市的中心湖泊及一些小湖泊出现生态功能近乎丧失殆尽的局面，下图为某城市湿地破坏前后的气温和河流流量曲线。

读图，回答1～2题。

1．城市内部湿地转变为硬化路面，会造成城市水循环环节中增加的是( A )A．地表径流 B．地下径流C．下渗 D．蒸发量2．表示该地区湿地破坏后气温年变化和河流流量年变化曲线的分别是( B )A．甲和丙 B．乙和丁C．甲和丁 D．乙和丙第1题，根据水循环环节构成及原理来看，硬化路面会使下渗量减少，地下径流减少，地表径流增加，蒸发量减少，选A。

流量过程线判读讲解

3.从流量过程曲线分析原因: (1)流量是由河流来源决定的。 (2)洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。 (3)汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。 (4)春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。 (5)河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。 (6)曲线变化和缓，多为地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
C．地下水补给
D．湖泊水补给
(3) 该地河流的径流量最低的月份出现在 ()
A．1月 B．2月 C．11月 D．12月
(2013·山东卷)下图示意某流域开发的三个阶段(a)和三条流量变化曲线(b)。读图完成(1)～(2) 题。
(1)该流域开发过程中( )
A．降水量增加
材料三黄淮海流域人均水资源量仅为全国平均水平的 21%，有2亿多人口不同程度存在饮水困难，工农业发展受到严重制约。我国南水北调中线一期工程计划于2014年底通水，将大大缓解黄淮海地区的用水紧张状况。
(1)试对两调水工程进行比较，完成下表。
调水工程
水资源南北差异的气候原因
单位调水量耗能大小原因
2. 流量过程曲线具体判读步骤如下：（1）识别图中纵横坐标代表的地理事物的名称、单位及方法，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等。（2）以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。
