chp1机械振动概论
机械振动知识点
机械振动知识点引言：机械振动是工程学中一个重要的研究领域，涉及到许多基础概念和技术。
在现代工程中，机械振动的理论和应用广泛存在于各个行业，为我们理解和应对振动问题提供了重要的参考。
本文将探讨机械振动的一些基本概念和相关知识点。
一、振动的定义和分类机械振动是指物体在受到外力作用后，发生周期性的来回运动。
振动可以分为自由振动和受迫振动两种形式。
自由振动是指系统在无外力作用下的振动，主要受到初始条件的影响。
受迫振动则是在外力作用下发生的振动，外力可能是周期性的或非周期性的，对物体的振动状态有影响。
二、振动的参数和描述方法了解机械振动的参数和描述方法对于研究和分析振动问题至关重要。
常见的振动参数包括振幅、周期、频率和相位等。
振幅是指物体在振动过程中达到的最大位移距离；周期是指物体完成一个完整振动周期所用的时间；频率是指单位时间内振动完成的周期数；相位表示物体当前位置相对于某一特定位置的相对位置关系。
通过这些参数的描述，我们能够更加准确地刻画振动的特征和性质。
三、单自由度系统的振动在机械振动研究中，单自由度系统是最基本的模型。
它是指一个物体在沿一个特定方向上的振动，如弹簧和质点的振动。
对于单自由度系统，可以通过求解微分方程来获得振动的解析解，进一步揭示振动的特性和规律。
其中，阻尼和劲度是单自由度振动最关键的参数，影响着振动的衰减和频率等特性。
四、多自由度系统的振动除了单自由度系统，还存在着多自由度系统的振动。
这类系统包含有多个振动部件，相互之间有耦合关系，振动会以不同的模态和频率发生。
因此，研究多自由度系统的振动需要考虑更多的因素和参数。
通过模态分析和矩阵计算等方法，我们可以得到多自由度系统的共振频率、模态形式和振动特性等信息。
五、振动控制和减振对于某些工程应用来说，振动可能是不可避免的，但我们可以采取一些措施来控制和减小振动的影响。
振动控制技术包括主动控制、被动控制和半主动控制等，通过对系统施加合适的力或刚度，可以改变振动的状态和特性。
机械振动研究机械振动的原因特性和控制方法
机械振动研究机械振动的原因特性和控制方法机械振动研究：机械振动的原因、特性和控制方法机械振动是指机械装置在工作过程中产生的波动现象，它会影响机械设备的正常运行和寿命。
本文将探讨机械振动的原因、特性以及一些常用的控制方法。
一、机械振动的原因1. 不平衡：机械设备中存在的不平衡质量会导致振动。
比如旋转部件的质量分布不均匀，转子中心轴偏离几何中心等。
2. 轴承问题：轴承的损坏、磨损或不良安装都可能引起机械振动。
轴承的故障会导致旋转部件的不规则运动，进而引起振动。
3. 动力装置问题：能源输入装置（如电机）的问题可能导致机械振动。
比如电机在转子动平衡或接线不良的情况下会引发振动。
4. 摩擦与间隙：摩擦力和间隙会导致机械部件的不稳定运动，产生振动。
此外，润滑不良也可能触发机械振动。
5. 外界激励：机械设备所处的工作环境也可能成为外界激励的源头。
例如，设备周围的振动源、流体力学问题或地震等都可引发机械振动。
二、机械振动的特性1. 振动的频率：振动的频率是指单位时间内振动的次数。
机械振动的频率通常以赫兹（Hz）为单位进行测量。
2. 振动的幅值：振动的幅值是指振动过程中的最大偏移距离或最大速度。
它可以用来描述振动的强度。
3. 振动的相位：振动的相位是指振动过程中的位置关系。
它可以描述不同振动源的相对运动状态。
4. 振动的频谱：机械振动的频谱是指将振动信号在频域上的表示方法。
通过分析振动频谱可以得到振动源的特性和故障信息。
三、机械振动的控制方法1. 动平衡技术：对于不平衡产生的振动问题，可以通过动平衡技术来解决。
动平衡是利用平衡机或振动仪等设备，在设备运行时进行动态平衡调整，使设备达到平衡状态。
2. 轴承维护与保养：定期对轴承进行维护和保养，包括润滑、紧固、检修等，可以减少机械振动的发生。
3. 振动隔离技术：通过使用减振器、隔振垫等装置来减小振动的传导和辐射，降低机械设备对周围环境的振动影响。
4. 减少摩擦与间隙：优化机械组件的设计和加工工艺，减小摩擦力和间隙，从根本上减少振动产生。
机械振动知识点总结
机械振动知识点总结
机械振动是指物体在作无规则或规则周期性摆动时产生的现象。
以下是机械振动的一些知识点总结：
1. 振动的分类：机械振动可分为自由振动和受迫振动两种。
自由振动是指物体在没有外力作用下，由于初始条件引起的振动；受迫振动是指物体在外力作用下的振动。
2. 振动的标量与矢量表示：振动可以用标量表示，即描述物体在振动过程中的位置、速度和加速度等参数；也可以用矢量表示，即描述物体振动过程中的位移、速度和加速度等矢量量。
3. 振动的周期与频率：周期是指物体完成一次完整振动所需的时间；频率是指单位时间内振动次数的倒数。
两者之间满足 T = 1/f 的关系，其中 T 表示振动周期，f 表示振动频率。
4. 振动的幅度与相位：振动的幅度是指物体振动过程中，位移、速度或加速度的最大值；相位是指某一时刻物体振动状态相对于某一参考点的时间差。
5. 振动的简谐振动：简谐振动是指振动物体的加速度与其位移成正比，反向相反的振动。
在简谐振动中，振动物体的加速度与位移之间存在相位差的关系。
6. 振动的阻尼和共振：阻尼是指振动物体受到的摩擦力或阻尼力，使得振动过程中能量逐渐耗散的现象；共振是指外界周期性作用力与振动物体的固有频率相等或接近时，振动幅度会急
剧增大的现象。
7. 振动的能量：振动物体具有动能和势能两种能量形式。
在振动过程中，动能和势能会不断转换，总能量守恒。
8. 振动的叠加原理：当物体受到多个振动力的作用时，振动的总效果等于各个振动力分别作用时的效果之和。
这些是机械振动的一些基本知识点，深入研究机械振动还包括振动系统的建模与分析、振动的稳定性和控制等内容。
机械振动的基本理论ppt课件
Theory of Vibration with Applications

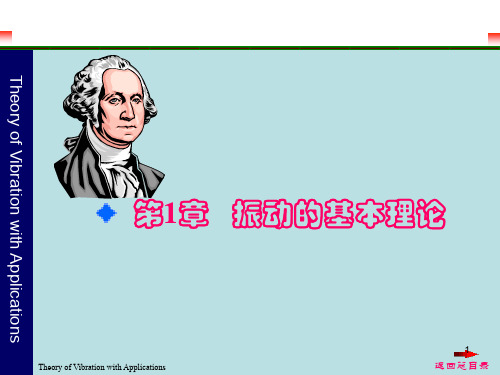

第1章 振动的基本理论
Theory of Vibration with Applications
1
返回总目录
振动理论与应用
引言
振动是一种运动形态，是指物体在平衡位置附近作往复运动。 物理学知识的深化和扩展－物理学中研究质点的振动；工程力学研究 研究系统的振动，以及工程构件和工程结构的振动。 振动属于动力学第二类问题－已知主动力求运动。
14
返回首页
1.2 简谐振动
1.2.1简谐振动的表示
图描述了用正弦函数表示的简谐振动，它可看成是该图中左 边半径为A的圆上一点作等角速度 的运动时在x轴上的投影。
如果视x为位移，则简谐振动的速度和加速度就是位移表达
式关于时间t的一阶和二阶导数，即
x A cos(t ) A sin(t π )
10
返回首页
1.1 振动系统
线性振动：相应的系统称为线性系统。 线性振动的一个重要特性是线性叠加原理成立。 非线性振动：相应的系统称为非线性系统。 非线性振动的叠加原理不成立。
Theory of Vibration with Applications
11
返回首页
1.1 振动系统
振动问题的分类
振动概述
2 x A 2 sin(t ) A 2 sin(t π)
Theory of Vibration with Applications
15
返回首页
1.2 简谐振动
1.2.1简谐振动的表示
可见，若位移为简谐函数，其速度和加速度也是简谐函数，具 有相同的频率。 在相位上，速度和加速度分别超前位移 π 和π 。
机械振动基础 ppt课件
§2.3 机械系统的自由振动响应
2.3.2 自由振动的响应分析 二、有阻尼自由振动
§2.1 振动概述 2.1.1 机械振动及其分类
3. 按系统特性（自由度数目）分类： → 单自由度系统的振动； → 多自由度系统的振动； → 弹性体振动。
4. 按描述系统的微分方程分类： → 线性振动； → 非线性振动。
§2.1 振动概述 2.1.1 机械振动及其分类
5. 按振动位移的特征分类： → 扭转振动； → 直线振动。
机电设备故障诊断
机电设备故障诊断
(Remote Fault Diagnosis)
ቤተ መጻሕፍቲ ባይዱ
机电设备故障诊断
第二章 机械振动基础
本章内容：
○ 振动概述 ○ 机械振动系统的建模基础 ○ 机械系统的自由振动响应 ○ 机械系统的强迫振动响应
§2.1 振动概述 “大振动”现象
坐汽车、火车、轮船时的振动，有时会使人颠簸得难受
J
D
扭振模型
n Kt J
n ——系统扭转振动的固有频率
其中， Kt ——扭转刚度 J ——转动惯量
§2.3 机械系统的自由振动响应
2.3.1 自由振动的响应分析 几点重要结论：
1. 单自由度系统的无阻尼自由振动是一种简 谐振动，其振动频率只取决于系统本身的结构特性 (因此称之为固有频率)，而与初始条件无关；振动 的振幅和初相位与初始条件有关。
家里的冰箱电扇空调因振动而产生的噪音使人心烦意乱
§2.1 振动概述 “大振动”现象
印尼海啸汶川大地震美国新奥尔良唐山地震遗址 飓 风
第十三章 机械振动及隔振
第十三章机械振动及隔振基本要求：要求掌握机械振动的基本概念和回转机械的横向振动、扭转振动临界转速初步计算方法、熟悉机械的动力模型建立的基本方法和机械振动隔离技术。
§13－1 概述一、机械中的振动问题早期的机械原理中，把物体看作刚体，机械动力学问题相对比较简单。
实际上，由于考虑构件具有弹性和机械中具有弹性元件(如弹簧等)，使在机械运转速度较高和对机械工作精度要求较高的场合下，必须考虑机械的弹性振动问题。
近年来考虑构件有弹性的机械动力学研究已有迅速发展，如齿轮机构动力学、凸轮机构动力学、弹性连杆机构动力学和机械系统动力学等等。
弹性构件机械动力学是研究机械振动特性的一个重要学科分文，它的基础是机械振动理论。
二、机械振动的类别1．回转机械振动的种类1）转轴的横向振动：转轴的弯曲所产生的振动，即垂直于轴线方向的振动。
2）转轴的扭转振动：转轴的扭转所产生的振动，亦即绕轴线的振动。
3）转轴的纵向振动：转轴沿轴线方向的振动，这类振动往往较少产生。
2．按机械振动系统的自由度分类1）单自由度振动系统：确定系统在振动过程中任何瞬时的几何位置只需要一个独立坐标的振动。
2）多自由度振动系统：确定系统在振动过程中任何瞬时的几何位置需要多个独立参数。
3．按产生机械振动的原因分类1）自由振动：当系统的平衡被破坏，只靠其弹性恢复力来维持的振动。
它的频率为系统的固有频率。
自由振动按阻尼存在与否分为有阻尼自由振动和无阻尼自由振动。
2）受迫振动：在外界激振力的持续作用下，系统被迫产生的振动。
它的频率为外界激振力的频率。
三、引起机械振动的原因1．运转机械的不平衡从运动特点，机械一般可分为回转式和非回转式。
对于回转机械，如泵、电机的静、动平衡比较容易做到。
对于非回转式机械，如内燃机、冲压机等的完全平衡是比较困难的。
因此使机器运转时由于不平衡引起周期性于扰力，其引起的机械振动的频率常等于机械的转数或其倍数。
2．作用在机械上的外载荷的变化作用在机械的某些构件上的外力或外转矩的不均匀会引起横向振动或扭转振动。
机械振动基础 第一章 导论
二、确定性振动和随机振动 确定性振动：一个振动系统的振动，如果对任意时刻，都
可以预测描述它的物理量的确定的值，即振动是确定的或可以 预测。可以用随时间变化的数学函数描述。 随机振动：对许多振动，我们无法预料它在未来某个时刻 的确定值。比如，汽车行驶时由于路面不平引起的振动，地震 时建筑物的振动等等。只能用概率统计方法描述。
X x(t ) max
2．平均值：类似于交流电中的直流分量，可从下式 得到 ： lim 1 T
x T T
0
x(t )dt
3．均方值 ：均方值与能量有关，常用来度量振动能量
lim 1 T 2 x x (t )dt 0 T T
2
4．均方根值(rms)
xrms x
2
§1.3 离散系统各元件的特征
一、弹性元件：它的特征是，忽略它的质量和阻尼，
在振动过程中储存势能。弹性力与其两端的相对位移成 比例，方向相反。
弹簧右端对外界的 作用力：Fs 2 kx1 kx2 Fs 2 0时，为压力， Fs 2 0时，为拉力。
端对外界的扭矩： Ts 2 kt ( 2 1 )
系统
二、机械振动的常见问题
从理论上讲，激励、系统和响应三者知其二可求出第三者。
正向问题 逆向问题
激励
输入
系统
响应
输出
◆振动设计：在已知外界激励的条件下设计系统的振动特性， 使其响应满足预期的要求。 ◆系统识别：根据已知的激励与响应的特性分析系统的性质， 并可进一步得到振动系统的全部参数。 ◆环境预测：已知系统振动性质和响应，研究激励的特性。 （加速度传感器检测振动）
三、离散系统和连续系统
系统的自由度数——定义为描述系统运动所需要的独立坐标的数目。 连续系统——在实际中遇到的大多数振动系统，其质量和刚度都是连续分
机械振动
第四讲 机械振动1 .简谐振动的受力分析2 .等效法研究简谐振动3 .三角函数法描述振动第一部分：振动的受力特点以及参数知识点睛 一、模型引入 1．什么是振动？振动是自然界和工程技术领域常见的一种运动，广泛存在于机械运动、电磁运动、热运动、原子运动等运动形式之中．从狭义上说，通常把具有时间周期性的运动称为振动．如钟摆、发声体、开动的机器、行驶中的交通工具都有机械振动．如图：振动演示实验：当振子往复振动时，匀速的拉动纸带，就可以研究振子离开中心位置的位移与时间的关系。
广义地说，任何一个物理量在某一数值附近作周期性的变化，都称为振动．变化的物理量称为振动量，它可以是力学量，电学量或其它物理量．例如：交流电压、电流的变化、无线电波电磁场的变化等等．2．什么是机械振动？机械振动是最直观的振动，它是物体在一定位置附近的来回往复的运动，口语称为“来回晃悠”。
如活塞的运动，钟摆的摆动等都是机械振动．产生机械振动的条件是：物体受到回复力的作用； 回复力：使振动物体返回平衡位置的力叫回复力．回复力时刻指向平衡位置．回复力是以效果命名的力，它是振动物体在振动方向上的合外力，可能是几个力的合力，也可能是某个力或某个力的分力，可能是重力、弹力、摩擦力、电场力、磁场力等．3．简谐运动物体在跟偏离平衡位置的位移大小成正比，并且总指向平衡位置的回复力作用下的振动，叫简谐运动．表达式为：F kx =-．做简谐运动物体的位移是相对于平衡位置的，位移的方向总是由平衡位置指向物体，而回复力总由物体是指向平衡位置，所以回复力总跟位移方向相反，式中的负号表示了这种相反关系． 4．描述简谐运动的物理量⑴ 位移x ：由平衡位置指向振子所在处的有向线段，最大值等于振幅；知识模块本讲介绍⑵ 振幅A ：是描述振动强弱的物理量．（一定要将振幅跟位移相区别，在简谐运动的振动过程中，振幅是不变的，而位移是时刻在改变的）⑶ 周期T ：是描述振动快慢的物理量．频率1f T=．5.简谐振动的图像为了研究弹簧振子的运动规律，我们以小球的平衡位置为坐标原点O ，沿着它的振动方向建立坐标轴．小球在平衡位置的右边时它对平衡位置的位移为正，在左边时为负．左图所示的弹簧振子的频闪照片．频闪仪每隔0.05s 闪光一次，闪光的瞬间振子被照亮．拍摄时底片从下向上匀速运动，因此在底片上留下了小球和弹簧的一系列的像，相邻两个像之间相隔0.05s ．右图中的两个坐标轴分别代表时间t 和小球位移x ，因此它就是小球在平衡位置附近往复运动时的位移—时间图象，即x t -图象．简谐运动及其图象我们对弹簧振子的位移与时间的关系做些深入的研究．从图中可以看出，小球运动时位移与时间的关系很像正弦函数的关系．例题精讲【例1】 如图所示，质量为m 的小球放在劲度为k 的轻弹簧上，使小球上下振动而又始终未脱离弹簧，证明其做简谐振动．【例2】 把一个密度小于水的正方体木块放入水中，并用手稍微按入水中一点，证明手释放后木块做简谐振动，不考虑阻力与水面的变化．【解析】 设物体相对飘浮位置位移x ．其受合力为相比飘浮时的浮力差．F g V ρ∆=∆浮水gS x ρ=⋅浮K gS ρ=水【例3】 三根长度均为 2.00l =米，质量均匀的直杆，构成一正三角形框架ABC ．C 点悬挂在一光滑水平转轴上，整个框架可绕转轴转动．杆AB 是一导轨，一电动玩具松鼠可在导轨上运动，如图所示．现观察到松鼠正在导轨上运动，而框架却静止不动，试论证松鼠的运动是一种什么样的运动．【解析】 如图，松鼠受力如图：由力矩平衡可知：N 与f 合力必须过ABC框的C 点才能平衡． 即Nx fh =，且N mg =∴mgx f h=为简谐振动．且mgK h=．第二部分 简谐振动参量关系：知识点睛由于是变力作用，所以简谐振动的物体运动量与时间的关系很难用初等数学解答，一般的解法是直接解微分方程．根据牛顿第二定律： f ma =可得物体的加速度为：f ka x m m==-对于给定的弹簧振子，m 和k 均为正值常量，令2kmω=则上式可以改写为 2a x ω=-或2220d x x dtω+=这是个二阶的微分方程，这里就给出具体解的过程了。
机械振动的概念
机械振动是指物体或系统在固有频率下以周期性方式进行的来回运动。
它是由于物体或系统受到外力或初始扰动而引起的。
机械振动是物体或系统围绕平衡位置或平衡状态进行周期性摆动或振荡的过程。
以下是机械振动的一些关键概念：
振动：振动是物体或系统在固有频率下进行的周期性来回运动。
它可以是单一频率的简谐振动，也可以是多个频率的复杂振动。
幅度：振动的幅度是指振动过程中物体或系统从平衡位置偏离的最大距离或最大值。
它表示振动的强度或振幅大小。
周期：周期是指振动一次所需的时间。
它是振动的重复性特征，通常用单位时间（如秒）表示。
频率：频率是指振动每秒钟发生的次数，是周期的倒数。
单位通常是赫兹（Hz）。
自由振动：自由振动是指物体或系统在无外力干扰的情况下以固有频率进行的振动。
在自由振动中，物体或系统在初态扰动后会自行振动，直到能量逐渐耗散而停止。
强迫振动：强迫振动是指物体或系统在外界施加的周期性外力作用下进行的振动。
外界力驱动物体或系统以某个特定的频率振动，这个频率可能与物体或系统的固有频率不同。
谐振：谐振是指物体或系统受到周期性外力作用，且外力频率与物体或系统的固有频率非常接近时发生的现象。
在谐振条件下，振动幅度会被放大，产生共振现象。
机械振动在许多领域中具有重要的应用，如结构工程、机械设计、声学、电子等。
理解机械振动的基本概念有助于分析和控制振动现象，并优化系统设计和性能。
大一机械振动知识点总结归纳
大一机械振动知识点总结归纳机械振动是机械工程中的一个重要概念，涉及到许多相关的知识点。
本文将对大一学习机械振动的知识点进行总结和归纳，帮助读者对该领域有个全面的了解。
以下是对机械振动的定义、分类、影响因素以及振动的控制方法等方面的概述。
一、定义机械振动是指机械系统中物体偏离平衡位置后发生的带有周期性的强迫运动。
它通常由外力或者机械系统自身的特性引起。
二、分类1.自由振动：机械系统在无外力作用下进行的振动。
其频率由机械系统的自身属性决定。
2.强迫振动：机械系统受到外界周期性作用力的影响而发生的振动。
其频率由外界作用力的特性决定。
3.阻尼振动：机械系统受到摩擦或媒质阻尼的影响而发生的振动。
阻尼可以分为无阻尼、欠阻尼和过阻尼三种情况。
三、影响因素1.质量：物体的质量对振动频率和振幅有很大影响。
质量越大，振动频率越低，振幅越大。
2.刚度：机械系统的刚度决定其固有频率，刚度越大，固有频率越高。
3.阻尼：阻尼对振幅和振动频率均有影响。
适当的阻尼可以减小振动幅度并维持稳定的频率。
四、振动的控制方法1.调整刚度：通过调整机械系统的刚度，可以改变其固有频率，从而控制振动的特性。
2.增加阻尼：适当增加系统的阻尼能够减小振动幅度，提高系统的稳定性。
3.加装隔振器：隔振器能够吸收振动能量，使得机械系统的振动不会对周围环境造成太大的干扰。
4.优化结构设计：合理设计机械结构，尽量避免共振发生，减小振动幅度和对机械系统的损伤。
五、结语以上是对大一机械振动知识点的总结和归纳。
机械振动在机械工程中具有重要的应用价值，因此对其进行深入了解和掌握是非常必要的。
希望本文对读者在学习和应用机械振动方面有所帮助。
