GH98型电梯故障检测方法
电梯电气系统故障的排查方法
电梯电气系统故障的排查方法摘要: 目前的电梯大多数都是采用微机控制方式。
故查找电梯电气故障也方便直观很多，因为只要在微机面板键盘上按键操作，就能够得出电梯的故障代码，知道故障代码便可知是哪个控制环节出现故障，这样便一目了然，这时只要按照故障码排除该故障即可。
1.故障码排查法目前的电梯大多数都是采用微机控制方式。
故查找电梯电气故障也方便直观很多，因为只要在微机面板键盘上按键操作，就能够得出电梯的故障代码，知道故障代码便可知是哪个控制环节出现故障，这样便一目了然，这时只要按照故障码排除该故障即可。
2.计算机程序运行排查法该方法适用于采用单片机或plc 程序控制的电梯。
该方法是通过计算机与电梯上的微机接口连接，然后运行计算机上的程序。
由于在每次电梯运行过程中都需要循环地经历选层、定向、关门、启动、运行、换速、平层、开门等阶段，这里边的每一步操作都可称为一个工作环节，我们对每个工作环节的控制，都会有一个相应的程序。
此类方法主要目的是确定故障的具体出现环节，从而为后续的故障排除指明方向。
3.借助万用表排查法通常可以采用万用表来测量电气电路上的电阻值或电压值，从而排查出电气电路的故障点。
（1）在断电情况下，用万用表的电阻档（R×1档），调零，检查主电路的导通情况。
方法：用万用表两个表笔分别探在安装板上的三相电源侧的其中一相（头）和三相电机侧的对应相端（尾），用手动方式把该线路上常开的触头全部造闭合。
然后观察万用表的电阻R 值：如果R 值很小接近零，说明该相电路导通情况良好；如果R 值接近∞时，说明该相电路不通；如果R 值很大，说明该相电路中间有接触不良的地方。
对有问题的那相电路，要查找出问题点在哪。
方法是：固定电源侧的表笔不动，然后顺着电路方向依次移动另一表笔，观察R 值，逐点查找，直到查到有问题的地方。
（2）在通电情况下，用万用表电压档测量电路的电压值是否正常。
如果所测量电压值不符合要求，便可判断出该电气回路存在故障问题，然后再判断是什幺原因引起电气电路电压值变化的，是电源不正确，还是电路有断路或短路，还是元件损坏造成的。
浅谈电梯故障的查找

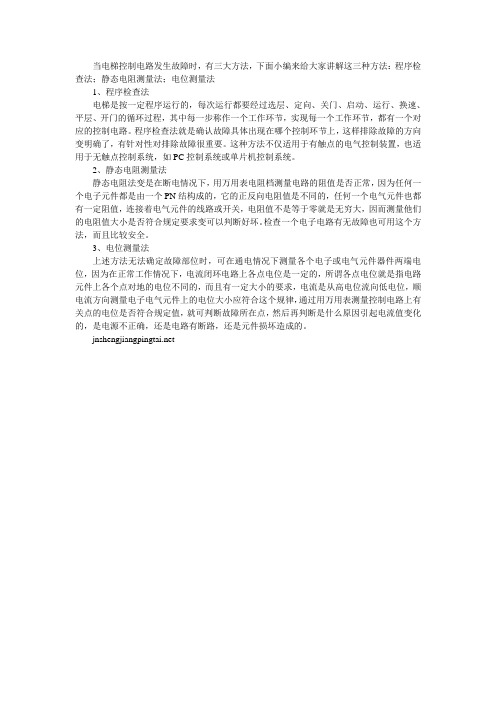

当电梯控制电路发生故障时，有三大方法，下面小编来给大家讲解这三种方法：程序检查法；静态电阻测量法；电位测量法
1、程序检查法
电梯是按一定程序运行的，每次运行都要经过选层、定向、关门、启动、运行、换速、平层、开门的循环过程，其中每一步称作一个工作环节，实现每一个工作环节，都有一个对应的控制电路。
程序检查法就是确认故障具体出现在哪个控制环节上，这样排除故障的方向变明确了，有针对性对排除故障很重要。
这种方法不仅适用于有触点的电气控制装置，也适用于无触点控制系统，如PC控制系统或单片机控制系统。
2、静态电阻测量法
静态电阻法变是在断电情况下，用万用表电阻档测量电路的阻值是否正常，因为任何一个电子元件都是由一个PN结构成的，它的正反向电阻值是不同的，任何一个电气元件也都有一定阻值，连接着电气元件的线路或开关，电阻值不是等于零就是无穷大，因而测量他们的电阻值大小是否符合规定要求变可以判断好坏。
检查一个电子电路有无故障也可用这个方法，而且比较安全。
3、电位测量法
上述方法无法确定故障部位时，可在通电情况下测量各个电子或电气元件器件两端电位，因为在正常工作情况下，电流闭环电路上各点电位是一定的，所谓各点电位就是指电路元件上各个点对地的电位不同的，而且有一定大小的要求，电流是从高电位流向低电位，顺电流方向测量电子电气元件上的电位大小应符合这个规律，通过用万用表测量控制电路上有关点的电位是否符合规定值，就可判断故障所在点，然后再判断是什么原因引起电流值变化的，是电源不正确，还是电路有断路，还是元件损坏造成的。
电梯运行故障的检测方法与预防
电梯运行故障的检测方法与预防电梯是现代化城市生活不可或缺的交通工具之一。
随着城市的不断发展，电梯的数量和使用率也在不断增加。
但是，电梯运行故障时给人们带来的威胁和困扰也在不断增加。
因此，如何检测和预防电梯运行故障成为了电梯运行管理的一个重要内容。
本文将从电梯运行故障的原因、检测方法以及预防措施三个方面进行详细介绍。
一、电梯运行故障的原因电梯运行故障的原因有很多，主要可分为以下几类：1. 电气故障电梯中的电气元器件或系统损坏或失效，或电气线路短路、断路等问题都可能导致电梯运行故障。
2. 机械故障电梯中的机械部件（如钢丝绳、轮组、导轨等）使用过度或损坏，或者液压系统出现泄漏等问题都可能导致电梯运行故障。
3. 操作故障电梯的操作人员对电梯的操作不规范、不当，或者过载、超负荷等操作问题都可能导致电梯运行故障。
在电梯运行管理中，检测电梯运行故障是十分重要的。
现就几种常见的检测方法进行介绍：1. 监控系统目前，大多数电梯都已经配备了电梯监控系统。
这个系统可以对电梯的运行状态、时间、速度、楼层等信息进行实时监控，也可以对电梯的故障进行警报和报警。
监控系统可以非常直观地反映电梯的运行状态，一旦发现异常情况，管理人员可以及时处理，以保证电梯的安全运行。
2. 检查电气系统检查电气系统是检测电梯故障的重要方法之一。
可以检查电气线路、控制器、电机等部件的状态是否正常，有无短路、断路等问题。
发现问题时，应及时维修或更换损坏部件。
1. 定期维护保养定期维护保养是预防电梯运行故障的重要措施之一，可以保证电梯的各个部分处于最佳状态，减少故障的发生。
2. 坚持规范操作坚持规范操作也是预防电梯运行故障的重要措施之一。
电梯的操作人员应遵守操作规程，不超载、不超速，不随意停梯，保证电梯的安全运行。
3. 更新升级随着科技的不断发展，电梯的技术也在不断更新升级。
定期更新升级电梯的技术和设备可以使电梯处于最新的、最安全的状态。
总之，电梯运行管理是一个综合性的工作，需要从不同的角度进行考虑和处理。
电梯故障检修分析
电梯故障检修分析1.短路故障短路导致的故障主要包括两种状况，分别为电源短路及局部电路短路。
电源短路之后会产生较大的短路电流，在发生短路后，产生的短路电流极大，熔断器熔点在瞬间被烧毁，这种故障显性特征突出。
由于此故障具有明显的现象，全面分析电路就能够将其进行排查；局部电路短路故障是由于触点粘合、开关不释放等缘由导致的，发生短路时所产生的电流不大，熔断器没有被破坏，从详细影响看，除了会引发电梯消失失控外，还会导致电路上的某一继电器不能释放的状况发生。
主要表现为电路中继电器无法释放或者电梯失控等，此时就要将与继电器有关的电路分段断开，逐步进行故障排解。
2.断路故障断路故障的主要表现为触点、开关等接触不良，接头松动，元件损坏或者断线等。
检测方面主要为断路检测法及万用表检测法，在使用万用表对断路故障进行检查的时候，主要包括电压档及电阻挡实现故障的测量和检查。
在使用电阻挡进行检查的时候，要先将电路电源进行断开，之后通过电路原理图实施电路电阻的分段测量，依据不同段的电阻值对故障点进行分析。
在通过电压挡进行检查的过程中，要接通电路电源，之后依据电路原理图实施电路电压的逐段测量，并且通过不同的电压值对故障点进行分析及确定。
在使用短路方法进行检查的过程就是通过电梯电器的掌握原理图对可能会消失故障的开关及触电进行短接，之后假如消退故障，那么就表示这个部分电路具有故障，之后逐步的缩小范围，对故障进行重复的检查，从而确定故障点。
3.故障码在对电梯电气掌握系统中故障排查的过程中，要先对电气平安回路进行排查，在确定没有消失故障问题之后，再排查其它的掌握回路，这是排查工作基本原则。
目前大部分的电梯都是通过计算机对电气掌握线系统进行掌握，因此这类电梯发生故障后，查找工作进行的也特别便利，在微机面板键盘上进行按键操作，就可以得到电梯的故障代码，其中有详细环节消失的故障信息，因此修理人员得到故障代码后，以此实现直接的修理，极大的提高了工作效率，避开电梯停止运行为居民及人们的日常生活中造成肯定的影响。
电梯故障排查的基本步骤
电梯故障排查的基本步骤电梯是现代社会不可或缺的交通工具，然而，电梯故障时有发生，给人们的生活和工作带来不便。
为了快速有效地排除故障，我们需要掌握电梯故障排查的基本步骤。
本文将介绍电梯故障排查的流程及注意事项。
第一步：观察故障现象当电梯出现故障时，首先要进行观察。
可以注意以下几个方面的现象：1. 电梯是否停在中途：如果电梯停在中途，根据楼层显示屏上的数字和亮灯情况，可以初步判断是机械故障还是控制系统故障。
2. 电梯是否运行缓慢：如果电梯运行异常缓慢，可能是电梯负载过重或者绳索有问题。
3. 是否出现异常声音：注意电梯运行时是否有异常声音，如噪音、异响等，这可能是电梯机械部分出现故障的表现。
第二步：检查操作按钮和指示灯在观察故障现象后，可以进一步检查电梯的操作按钮和指示灯。
1. 检查按钮是否正常弹起：按下按钮后，观察按钮是否能正常弹起。
如果按钮没有响应或者无法弹起，可能是按钮开关故障或者控制系统故障。
2. 检查指示灯是否正常亮起：当按下按钮后，观察对应的指示灯是否正常亮起。
如果指示灯不亮或者亮灯异常，可能是灯泡烧坏或者控制系统故障。
第三步：进一步排查机房和井道如果观察故障现象和检查操作按钮和指示灯仍无法找到故障原因，可以进一步排查机房和井道。
1. 检查电源和照明：检查电梯机房的电源是否正常供电，同时检查照明是否正常工作。
如果电源异常或者照明故障，需要及时修复。
2. 检查井道中绳索和轮组：检查井道内的绳索和轮组是否存在断裂、变形或者卡住等问题。
如果发现异常，需要及时维修。
第四步：联系维保人员或专业技术人员如果经过前面的排查仍然无法解决故障，建议立即联系电梯维保人员或专业技术人员。
1. 提供详细故障信息：与维保人员或技术人员沟通时，应详细描述故障现象和排查过程，以便他们更好地判断和定位问题。
2. 遵循维保人员建议：根据维保人员或技术人员的建议，执行相应的操作或遵循相应的指示，以确保故障得到及时解决。
总结电梯故障排查的基本步骤包括观察故障现象、检查操作按钮和指示灯、进一步排查机房和井道、联系维保人员或专业技术人员。
电梯电气维修故障的测量方法电梯

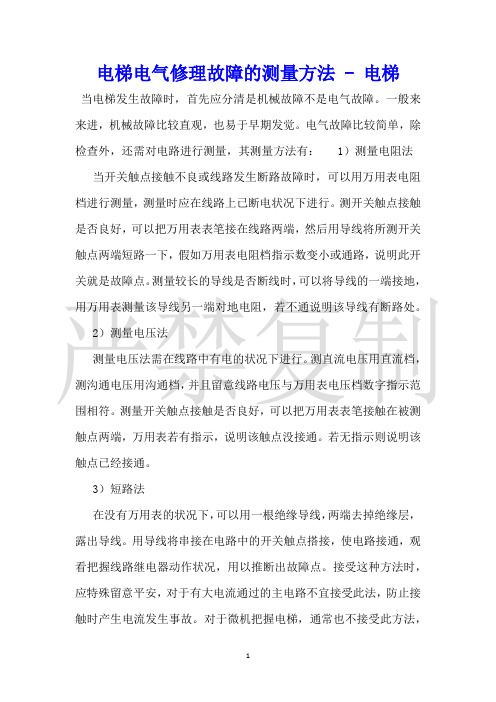

电梯电气修理故障的测量方法 - 电梯当电梯发生故障时，首先应分清是机械故障不是电气故障。
一般来来进，机械故障比较直观，也易于早期发觉。
电气故障比较简单，除检查外，还需对电路进行测量，其测量方法有： 1）测量电阻法当开关触点接触不良或线路发生断路故障时，可以用万用表电阻档进行测量，测量时应在线路上已断电状况下进行。
测开关触点接触是否良好，可以把万用表表笔接在线路两端，然后用导线将所测开关触点两端短路一下，假如万用表电阻档指示数变小或通路，说明此开关就是故障点。
测量较长的导线是否断线时，可以将导线的一端接地，用万用表测量该导线另一端对地电阻，若不通说明该导线有断路处。
2）测量电压法测量电压法需在线路中有电的状况下进行。
测直流电压用直流档，测沟通电压用沟通档，并且留意线路电压与万用表电压档数字指示范围相符。
测量开关触点接触是否良好，可以把万用表表笔接触在被测触点两端，万用表若有指示，说明该触点没接通。
若无指示则说明该触点已经接通。
3）短路法在没有万用表的状况下，可以用一根绝缘导线，两端去掉绝缘层，露出导线。
用导线将串接在电路中的开关触点搭接，使电路接通，观看把握线路继电器动作状况，用以推断出故障点。
接受这种方法时，应特殊留意平安，对于有大电流通过的主电路不宜接受此法，防止接触时产生电流发生事故。
对于微机把握电梯，通常也不接受此方法，以免损坏设备。
4）试灯法将灯头接好线，装上220V白炽灯泡，测量电路各点带电状况。
测量时将试灯一端接地（中性线），另一端触接要测的导电部位，观看灯泡发光状况，推断故障所在。
测量220V电路时，灯泡全亮，测量110V电路时，灯泡只有半亮（串接线圈除外）。
使用测试灯时，应选用瓦数较小的灯泡。
在使用前应在有电的部位将试灯点燃，以确认测试灯本身完好。
5）讯响法用电池将低电压（3V）讯呼器串接起来，用讯响器是否发声，测量线路、开关触点是否接通。
接受此法也应在线路停电状况下进行。
此法只能试验线路是否通路，因容量小、电压低，线带线圈的线路不宜使用。
电梯运行故障的快速排查方法
电梯运行故障的快速排查方法电梯作为现代社会不可或缺的交通工具，在人们的日常生活中发挥着重要的作用。
然而，电梯的运行故障时有发生，给人们的出行带来一定困扰。
为了保障电梯的正常运行，我们需要学习一些快速排查电梯故障的方法。
本文将介绍几种常见故障的排查方法，帮助读者快速解决电梯故障问题。
一、电梯开启后不运行1. 检查电梯外观：首先要检查电梯门是否完全关闭，确保没有人员或外部物体卡住电梯门。
如果有异常情况，应及时清理、排除。
2. 检查电梯控制面板：查看控制面板上的开关、按钮是否正常工作。
如果开关没有打开，或按钮被错误操作，请正确操作相关控制设备。
3. 检查电梯电源：检查电梯的电源是否正常，排除电源故障引起的问题。
可以通过观察电梯面板上的电源指示灯来判断电源是否正常供电。
4. 检查限位开关：限位开关是电梯安全装置的一部分，用于控制电梯的起停。
检查限位开关是否故障或被误触发。
如果限位开关故障，应及时更换或修复。
5. 检查电梯机房：如上述方法未能解决问题，需要进入电梯机房检查电梯控制主板、线路等设备是否正常。
如果发现异常，应及时联系专业技术人员进行维修。
二、电梯上下行异常1. 检查电梯运行方向：首先确认电梯的运行方向是否与乘客所需一致。
如果出现与设定不符的情况，可以通过操作电梯内部的方向按钮或呼梯按钮来进行调整。
2. 检查电梯速度：如果电梯运行速度异常，可能是因为电梯控制系统故障或变频器设置问题。
检查控制系统和变频器设置是否正常，并及时调整或修复。
3. 检查电梯刹车：电梯刹车是保证电梯安全的关键设备。
如果出现电梯上下行异常的情况，可能是刹车失效导致。
需要检查刹车装置是否运行正常，如果损坏或失效，需立即更换。
4. 检查电梯负载：电梯过载会导致运行异常或停止运行。
检查电梯的负载是否超过额定载重，如果是，需及时请乘客减轻负荷或分批出行。
5. 检查电梯门操作：电梯门的故障会导致上下行异常。
检查电梯门的开门和关门过程是否平稳，如果有异常，应及时检修电梯门。
GH98故障码一览表01
GH98故障码一览表
故障级别 故障号码 故障名称
故障级别 故障号码
故障名称
A1
E11 #10T ，0N ，0F F 故障
B1
E50 电梯高速超速故障 E12 #15B ，0N ，0FF 故障 E51 起动速度控制异常 E52 瞬时停电故障
E14 #97输入信号异常
E53 运行速度偏差故障
E55 电梯中速超速故障 E56 微动平层超速故障
E57
微动平层运行距离异常 E21 #11输入信号异常
B2
E60 电梯层高表和数出错 E22 #12输入信号异常 E61 电梯同步位置出错 E62 电梯层楼位置出错 E63 电梯端站位置出错
E64 电梯端站减速控制异常 E26 规格表和数出错 E27 重复故障检出
A2
C2
E70 变频器故障报警检出 E31 #100R 输入信号异常 E32 门区感应器故障
E33 变频器异常运行 E73 门区运行故障FLM 0FF
E35 厅门，轿门动作不一致
E36 变频器运行故障 E76 电梯爬行时间异常 E37 电梯逆转故障
E77 自救次数记录 E40 零速不一致
E E80 电梯运行中断门锁检出 E41 电梯低速超速故障
E81 电梯检修状态异常 E42 软安全回路继电器0N ，0FF 故障 E82 电梯微动平层超时故障 E43 变频器控制回路失电故障
E83 电梯安全回路故障检出 E44
#11动作超时故障
E84 微动平层起动故障
E45 #12动作超时故障 E85 变频器速度一致信号异常
E46 速度低故障 E86 电梯开门超时故障
E87
电梯关门超时故障。
电梯常见故障的检查和排除
电梯常见故障的检查和排除
电梯是我们日常生活中常见的交通工具之一，但是它也会出现一些常见的故障。
以下是一些常见的电梯故障以及它们的检查和排除方法。
1. 电梯停止运行
当电梯突然停止运行时，可能是由于停电、电梯机房内的气候控制问题或者电梯系统故障引起的。
首先，检查电梯所在的楼层是否停电，如果是停电的话，需要及时联系电梯维修公司或者物业管理部门，进行加电处理。
如果停电并非原因的话，可能是电梯系统故障或者机房内的温度过高引起的，需要联系电梯维修公司进行检修和处理。
2. 电梯门无法关上或打开
电梯门无法关上或者打开通常是由于门的安全装置故障或者电梯门轨道上的障碍物引起的。
首先，检查电梯门附近是否有障碍物，如果有的话，需及时清除。
如果是安全装置故障引起的，需要联系电梯维修公司进行检修和处理。
3. 电梯突然抖动或者噪音异常
当乘坐电梯时突然感到抖动或者听到异常的噪音时，可能是由于电梯轴承故障、电梯导轨损坏或者电梯配重失衡引起的。
需要联系电梯维修公司进行检修和处理，及时修复电梯故障，确保乘客的安全和舒适。
4. 电梯显示屏无法显示或者出现异常
电梯显示屏无法显示或者出现异常通常是由于电梯控制器故障
引起的。
需要联系电梯维修公司进行检修和处理，及时修复电梯系统故障。
总的来说，电梯是我们日常生活中不可或缺的交通工具，但是在使用过程中也会出现一些常见的故障。
对于一些常见的电梯故障，我们应该及时进行检查和排除，确保电梯系统的正常运行，以保证乘客的安全和舒适。
同时，也要定期对电梯进行检查和维护，及时发现并处理潜在的问题，保障电梯的安全和可靠性。
电梯运行故障的检测方法与预防
电梯运行故障的检测方法与预防电梯作为现代城市中不可或缺的交通工具，其安全性和稳定性直接关系到人们的生命财产安全。
随着电梯使用量的增加，运行故障也成为了一个不容忽视的问题。
为了及时发现电梯的运行故障并加以预防，本文将从电梯运行故障的检测方法以及预防措施两个方面展开探讨。
1. 定期检查维护定期检查维护是预防电梯运行故障的关键。
电梯设备的运行需要经常检查和维护，以确保其在良好的状态下运行。
定期检查维护主要包括润滑、紧固件的检查、电气系统的检查等。
这些都需要有专业人员来进行，以保证电梯的安全运行。
2. 运行监控系统运行监控系统是一种实时监控电梯运行情况的设备，可以及时发现电梯的异常情况并发出警报。
这些监控系统可以检测电梯的运行速度、载重量、停靠位置等参数，并在发现异常时及时通知维修人员进行处理，从而及时排除潜在的故障隐患。
3. 检修记录分析检修记录是电梯运行状态的重要依据，通过分析检修记录可以及时发现电梯的潜在故障。
比如频繁出现的同一故障、部件的老化情况等都可以通过检修记录进行分析，从而发现故障的根源并及时加以处理。
4. 定期检测电梯部件除了定期检查维护外，电梯的各个部件也需要定期检测。
比如电梯轮槽、导轨、门套、门锁等部件都需要定期检测其磨损情况，及时更换损坏的部件，以确保电梯的安全运行。
二、电梯运行故障的预防措施1. 定期维护保养定期维护保养是预防电梯运行故障的有效措施。
定期的润滑、紧固件的检查、电气系统的检查等都可以有效减少电梯的故障率。
还可以通过定期更换易损件的方式来预防潜在的故障问题。
2. 加强安全教育加强对电梯安全的宣传教育，提高乘客的安全意识，也是预防电梯运行故障的重要手段。
通过安全演练、安全知识宣传等方式，可以增强乘客在乘坐电梯时的安全意识，降低乘客在发生故障情况下的恐慌程度，从而减少事故的发生。
3. 更新设备和技术及时更新电梯设备和技术也是预防电梯运行故障的有效措施。
随着科技的不断进步，电梯设备和技术也在不断更新换代，新的设备和技术往往具有更高的安全性和稳定性，可以有效降低电梯的故障率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第1页 PC机故障---E11 #10T 0N；0FF故障 故障检出软件示意图： V10T X10T V97T I I I / I I I ［T64 500ms］ 〉（E11） M275 X46 T14
V10T X10T I / I I I M275 X46
故障说明：本故障的条件如下： （1） 继电器#10T的驱动输出为0N（M275 0N），继电器#10T的信号输入X46为0FF持续500ms。 （2） 继电器#10TZ的驱动输出为OFF(M275 OFF)，继电器#10T的信号输入X46为ON持续500ms。
建议检查项目： （1） 确认信号输入X7的状态。当变频器正常工作时，X7为ON。如X7为OFF，则检查其信号输入回路及变频器故障。 （2） 检查#10TZ的驱动回路。 （3） 检查#10TZ的电源回路，正常时为DC24V。 （4） 检查#10T的驱动回路。 （5） 检查#10T的电源回路，正常时为AC200V。 （6） 检查#10T的信号输入回路。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第2页 PC机故障---E12 #15B 0N；0FF故障 故障检出软件示意图：
V15BRY X15B I I I / I ［T52 500ms］ 〉（E12） Y15 X45
V15BRY X15B I / I I I Y15 X45
故障说明：本故障的条件如下： (1) 继电器#15BZ的驱动输出Y15为0N，#15B的信号输入X45为0FF持续500ms。 (2) 继电器#15BZ的驱动输出Y15为OFF，#15B的信号输入X45为0FF持续500ms。
建议检查项目： (1) 检查#15BZ的驱动回路。 (2) 检查#15BZ的电源回路，正常时为DC24V。 (3) 检查#15B的驱动回路。 (4) 检查#15B的电源回路，正常时为DC110V。 (5) 检查#15B的信号输入回路。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第3页 PC机故障---E14 #97输入信号异常 故障检出软件示意图：
ZV50BK X97T I I I / I ［T46 500ms］ 〉（E14） Y10 X47
ZV50BK X97T I / I I I Y10 X47
故障说明：本故障的条件如下： （1） 继电器#50X的驱动输出Y10为0N，#97的信号输入X47为0FF持续500ms。 （2） 继电器#50X的驱动输出Y10为OFF，#97的信号输入X47为0N持续500ms。
建议检查项目： （1）检查#50X的驱动回路。 （2）检查#50X的电源回路，正常时为DC24V。 （3）检查#50B的驱动回路。 （4）检查#50B的电源回路，正常时为DC48V。 （5）检查#97的驱动回路。 （6）检查#97的电源回路，正常时为AC200V。 （7）检查#97的信号输入回路。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第4页 PC机故障---E21 #11输入信号异常 故障检出软件示意图： X11T Z11RY I I I / I ［T34 500ms］ 〉（E21） X42 Y13
故障说明：本故障的条件如下： 继电器#11的驱动输出Y13为Y13为0FF，#11的信号输入X42为0N持续500ms。
建议检查项目： （1） 检查#11的驱动回路。 （2） 检查#11的电源回路，正常时为DC24V。 （3） 检查#11的信号输入回路。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第5页 PC机故障---E22 #12输入信号异常 X12T Z12RY I I I / I ［T35 500ms］ 〉（E22） X43 Y14
故障说明：本故障的条件如下： 继电器#11的驱动输出Y13为Y14为0FF，#11的信号输入X43为0N持续500ms。
建议检查项目： (1)检查#12的驱动回路。 (2)检查#12的电源回路，正常时为DC24V。 (3)检查#12的信号输入回路。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第6页 PC机故障---E26 规格表和数出错
故障说明：本故障的条件如下： PC机规格表数据寄存器D400----D499中的数据被非法修改，与原设定不相符。
建议检查项目： （1） 检查规格表中D989的数据与PC机中寄存器的是否相等。 （2） 确认PC机中的规格表参数D400—D499后，将D742的数值写入D989中。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第7页 PC机故障---E27 重复故障检出
故障说明：本故障的条件如下： 电梯在10分钟内出现了12次A2，B1，B2，C2，级故障或6次自救运行（C2 ON或C3 ON或C4 ON 或C5 ON 或C6 ON）。
建议检查项目： （1） 用编程器查看C2---C6中的数据，找出引发此故障的故障级别。 （2） 查看故障记录D6200---D6263及其他相关记录，找出电梯频繁发生的故障，并将其排除。 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第8页 PC机故障---E31 #100R输入信号异常 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第9页 PC机故障---E32 门区感应器故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第10页 PC机故障---E33 变频器异常运行 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第11页 PC机故障---E35 厅门，轿门动作不一致 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第12页 PC机故障---E36 变频器运行故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第13页 PC机故障---E37 电梯逆转故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第14页 PC机故障---E40 零速不一致 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第15页 PC机故障---E41 电梯低速超速故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第16页 PC机故障---E42 软安全回路继电器0N，0FF故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第17页 PC机故障---E43 变频器控制回路失电故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第18页 PC机故障---E44 #11动作超时故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第19页 PC机故障---E45 #12动作超时故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第20页 PC机故障---E46 速度低故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第21页 PC机故障---E50 高速超速故障 广州日立电梯有限公司 GH98型电梯故障
检测方法 共43页 第22页
PC机故障---E51 起动速度控制异常 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第23页 PC机故障---E52 瞬时停电故障 广州日立电梯有限公司
GH98型电梯故障 检测方法 共43页 第24页 PC机故障---E53 运行速度偏差故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第25页 PC机故障---E55 中速超速故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第26页 PC机故障---E56 微动平层超速故障 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第27页 PC机故障---E57 微动平层距离异常 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第28页 PC机故障---E60 电梯层高表和数出错 广州日立电梯有限公司 GH98型电梯故障 检测方法 共43页 第29页 PC机故障---E61 电梯同步位置出错
