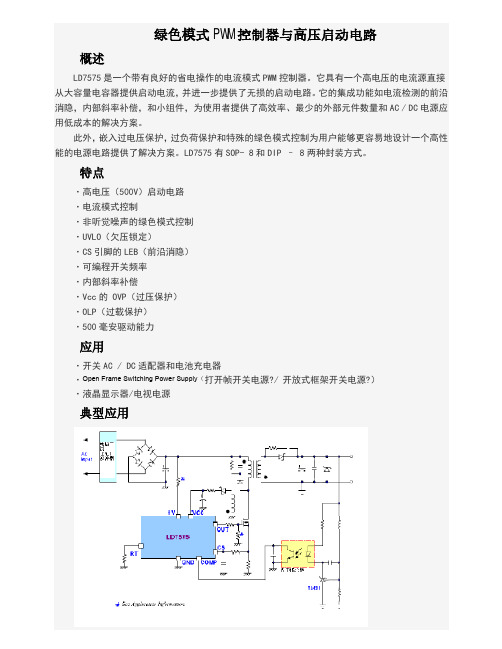

绿色模式PWM控制器与高压启动电路概述LD7575是一个带有良好的省电操作的电流模式PWM控制器。
它具有一个高电压的电流源直接从大容量电容器提供启动电流，并进一步提供了无损的启动电路。
它的集成功能如电流检测的前沿消隐，内部斜率补偿，和小组件，为使用者提供了高效率、最少的外部元件数量和AC / DC电源应用低成本的解决方案。
此外，嵌入过电压保护，过负荷保护和特殊的绿色模式控制为用户能够更容易地设计一个高性能的电源电路提供了解决方案。
LD7575有SOP- 8和DIP – 8两种封装方式。
特点·高电压（500V）启动电路·电流模式控制·非听觉噪声的绿色模式控制·UVLO（欠压锁定）·CS引脚的LEB（前沿消隐）·可编程开关频率·内部斜率补偿·Vcc的 OVP（过压保护）·OLP（过载保护）·500毫安驱动能力应用·开关AC / DC适配器和电池充电器·Open Frame Switching Power Supply（打开帧开关电源?/开放式框架开关电源?）·液晶显示器/电视电源典型应用引脚配置SOP-8和DIP-8(顶视图)订购信息LD7575是符合RoHS标准。
部件号封装顶部标记送货LD7575 PS SOP-8LD7575PS2500/磁带和卷轴LD7575 PN DIP-8LD7575PN3600 /管/箱引脚说明引脚名称功能1RT此引脚是控制开关频率。
通过一个电阻连接到地设置开关频率2COMP电压反馈引脚（与UC384X的COMP引脚相同），通过连接的光电耦合器来闭合控制回路，实现调控。
3CS电流检测引脚，连接检测MOSFET的电流框图绝对最大额定值电源电压VCC----------------------------------------------------------------------------------30V高电压引脚，高压, HV------------------------------------------------------------------ -0.3V~500V COMP, RT, CS----------------------------------------------------------------------------------- -0.3 ~7V结温--------------------------------------------------------------------------------------150°C工作环境温度------------------------------------------------------------------------ -40°C to电气特性（ＴA=+25℃，除非另有说明，Vcc=15.0V）注释：OLP延迟时间与开关周期是成正比的。
lm317可调稳压电源实验报告
lm317可调稳压电源实验报告lm317可调稳压电源实验报告一、引言可调稳压电源是电子实验中常用的设备，它能够提供稳定的电压输出，以满足各种电路的需求。
本实验以lm317为核心元件，搭建了一个可调稳压电源，并对其进行了测试和分析。
二、实验目的本实验的主要目的是通过搭建lm317可调稳压电源，掌握其基本原理和使用方法，并对其性能进行测试和评估。
三、实验原理lm317是一种三端可调稳压器，其基本原理是通过调节输出电压与调节电阻之间的关系，实现对输出电压的调节。
其工作原理如下：1. 输入电压通过lm317的输入引脚，经过内部基准电压源和参考电阻，形成一个稳定的参考电压。
2. 调节电阻通过电位器的调节，改变参考电压与输出电压之间的比例关系，从而实现对输出电压的调节。
3. 输出电压通过lm317的输出引脚输出。
四、实验装置1. lm317稳压芯片2. 电位器3. 电容器4. 电阻5. 电压表6. 电流表7. 直流电源五、实验步骤1. 按照电路图连接电路，确保电路连接正确无误。
2. 将直流电源接入电路，设定一个合适的输入电压。
3. 通过调节电位器，改变输出电压，观察电压表的读数。
4. 测量输出电压和输出电流，记录数据。
5. 重复步骤3和步骤4，不同的输入电压和输出电压下进行测试。
六、实验结果与分析通过实验测量，我们得到了不同输入电压和输出电压下的数据。
根据数据分析，我们可以得到以下结论：1. lm317可调稳压电源具有较好的输出稳定性，无论输入电压如何变化，输出电压基本保持不变。
2. 输出电流与输入电压和输出电压之间存在一定的关系，随着输出电压的增加，输出电流也会相应增加。
3. 在一定范围内，通过调节电位器可以实现对输出电压的精确调节，满足不同电路的需求。
七、实验总结通过本次实验，我们深入了解了lm317可调稳压电源的工作原理和使用方法。
通过实际搭建电路和测试数据，我们对其性能有了更加清晰的认识。
lm317可调稳压电源在电子实验中具有重要的应用价值，可以满足不同电路的需求。
LM317可调稳压电路焊接与调试的实验心得体会
LM317可调稳压电路焊接与调试的实验心得体会
虽然在之前的电装实习中对设计中一些器件有些了解，但是当我
要亲手制作稳压电源时，遇到的问题可不少。接过所发的元器件，先
把电路板上的电路图认真看了一遍，搞清原理后开始焊接。焊接与调
试中的困难不少，这次电路的元件较多也较密，每焊一个元器件都要
仔细观察，保证不能焊错，尤其是集成电路。缺口要与焊接面相对应，
集成电路焊接时不能长时间烫热，否则很容易坏掉。完成焊接后，再
三调试，终于完成。内心的激动与成就感不是言语所能形容的，整个
过程中有我汗水的浇灌，我会好好珍惜劳动成果，把它当做一次纪念。
实践出真知。通过这次的综合实习，我受益匪浅，发现我对元器件和
焊接的知识还不是很牢靠，而且这些知识绝不能少，尤其是在调试时，
不能只对照别人的进行查错，而是要根据原理一一排查。
在开始动手之前，提前做好准备工作，要把各元器件的基本知识
以及安装技巧弄清楚，只有把基本知识学懂以后才能顺利完成电装实
习。
耐心分析，解决问题。电装实习的过程中我们会遇到一些困难，
这是很正常的事，我们应该坚持不懈，不轻言放弃。不能一遇到问题
就慌了，要耐心的分析并解决问题。
团队合作，不懂就问。这次的电装实习培养了我们团队合作的能
力有时候我们遇到问题很难自己去找到原因所在，就需要找别人帮
忙，无形中培养了团队合作精神。不懂的问题也要请教老师，这样才
能更好的解决问题。
LM1875电路解析与调校
LM1875电路解析与调校元件的作用：其实大家都知道，这里为了完整，再啰嗦一下。
R1是为C1提供充放电回路用的电阻，这是老外工作严谨的地方，其实接好电位器之后直流通路就已经存在了，这个加上只能防止最恶劣情况时也能把C1的电能放掉，尽管只有一点点；C1是输入电容，主要作用是隔离前后级的直流信号，但是这个电容对音质的影响很大，可以换用不同的品牌和容量来部分修改音质和音色；R2提供LM1875正输入端的直流电平控制点，接地就表示在理想情况下Lm1875的输出直流电平是0V；还有一个作用就是确定放大器的交流输入阻抗为电阻值。
R3、R4是反馈电阻，这个电路的放大倍数为R4/R3+1=21倍。
C2为反馈回路的隔直电容，这个电容的容量比较大，是因为R3的阻值比较小，C2所形成的容抗在放大器的下限频率也不能产生太大的增益下降，所以一般都用电解电容或者无极电容。
这两种电容都是极性电容，性能远比无极的薄膜电容差，所以是影响音质最大的元件。
C3、C4分别为正负电源对地端的高频去耦电容，C6、C7为正负电源对地端的低频去耦电容。
C5和R5就是大名鼎鼎的茹贝尔网络，校正电路稳定性使用的，由于电容比较大，电阻比较小，所以对音质有一定的影响。
下面分为几个问题来说一下LM1875电路的调教。
1. 自激振荡由于LM1875不是单位增益稳定的放大器，所以稳定性比较差，手册上规定的是放大倍数不能低于10倍就是这个道理。
即时在20倍左右的条件下，放大器也是几乎所有集成功放最容易自激振荡的品种了。
自激振荡分为低频振荡、高频振荡和局部振荡，主要是形成原因是地线反馈。
按照厂家给定的电路和PCB，LM1875在21倍时可以不用外加的稳定校正措施，主要原因就是PCB设计得好。
所以玩LM1875想少走弯路的话，厂家的PCB是研究的重点，切记。
我们自己做的电路，复杂程度比厂家高，因为要双声道公用电源和信号输入地，布线特别是地线不可能做的完美无缺，于是稳定性问题出来了——自激振荡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM2575电源电路设计测试总结
最近的项目中有用到LM2575做的电源电路，在起初设计时，完全照搬官方技术手册提供的电路：
板子回来之后，带轻负载时没有问题(负载电流几十mA)，当把迪文的触摸屏接上后(负载电流300mA)，纹波很大，达到75mA，并且电感(图中的L1)伴有啸叫声，后来在网上搜集资料，查找原因，得到结果如下：
一有经验的人士称：“电感的线径要够粗，保证1A电流流过不会出问题。
再者，LM2575两端的电容要比datasheet所示的大一倍，且采用2个电容并联的方式减低波纹。
2个100uF的并联，效果要优于1个220uF的。
”
另电感啸叫的原因及解决办法是：“还是频率问题，音频分量是合成频率，虽然34063工作在36k，但反馈电路如果每1mS动作一下的话，那么变压器（电感）上就有1Khz分量。
随着负载的增大，反馈电路动作就越频繁，声音就会越尖锐，高到一定程度就会消失，负载小到一定程度噪音也会消失。
所以开关电源的噪音是很难避免的，变压器一定要通过浸胶的方式固定才能消除；解决办法：1、电感叫可以用浸漆解决2、发热问题需要增加匝数解决3、纹波需要低ESR的滤波电容来解决; 4、噪声需要合理设计PCB、加滤波器解决. 因为没有频率参数,因此无法设计电感.”
另从一份LM2575中文资料得到它的电感曲线图如下：
根据以上信息，测试如下：
环境：12V输入，负载电流0.3A；测试了以下几项：
原始电路--- 声音较小，纹波75mv（PS:昨晚声音大，很可能是单个板子情况，这块板子折腾过几次，有些地方焊接不好，修补后有改善）
原始电路+ 输出并220uf电容---基本无啸叫，纹波30mv
原始电路+ 输出并220uf + 输入并220uf---无声效果更好，但不明显，约28mv 原始电路+ 串330uh电感---无声、纹波40左右（有时能达到50mv）
原始电路+ 串330uh电感+输出并220uf 电容---无声纹波25mv左右
综上所述：原始电路最大问题是输出电容偏小，应达到470uf以上，其他因素影响不大~~~
后记：后来观察电路，是自己的疏忽大意，错把输入与输出的电容封装弄错了，导致焊接时对调了，实在该死~~~！
最近干活不在状态，经常犯低级错误，愤这个…愤那个…要改…要改…。
