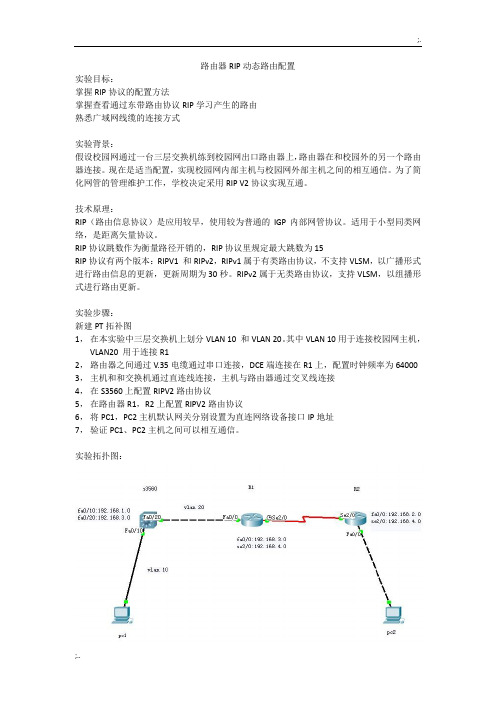

路由器RIP动态路由配置实验目标：掌握RIP协议的配置方法掌握查看通过东带路由协议RIP学习产生的路由熟悉广域网线缆的连接方式实验背景：假设校园网通过一台三层交换机练到校园网出口路由器上，路由器在和校园外的另一个路由器连接。
现在是适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。
为了简化网管的管理维护工作，学校决定采用RIP V2协议实现互通。
技术原理：RIP（路由信息协议）是应用较早，使用较为普通的IGP内部网管协议。
适用于小型同类网络，是距离矢量协议。
RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15RIP协议有两个版本：RIPV1 和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒。
RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。
实验步骤：新建PT拓补图1，在本实验中三层交换机上划分VLAN 10 和VLAN 20。
其中VLAN 10用于连接校园网主机，VLAN20 用于连接R12，路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置时钟频率为64000 3，主机和和交换机通过直连线连接，主机与路由器通过交叉线连接4，在S3560上配置RIPV2路由协议5，在路由器R1，R2上配置RIPV2路由协议6，将PC1，PC2主机默认网关分别设置为直连网络设备接口IP地址7，验证PC1、PC2主机之间可以相互通信。
实验拓扑图：实验需求输入命令PC1：192.168.1.2 PC2:192.168.2.2S3560:EN/CONF THostname S3560Vlan 10/exitVlan 20/exitInt fa 010Sw ac vlan 10/exitInt fa 0/20Sw ac vlan 20/exitInt vlan 10Ip ad 192.168.1.1 255.255.255.0 配置vlan10虚接口No shut/exitInt vlan 20Ip ad 192.168.3.1 255.255.255.0No shut/exit/endShow ip routShow runConf t (在三层交换机上配置RIP版本)Router ripNetwork 192.168.1.0 （发布直连路由）Network 192.168.3.0Version 2 （更改版本）R1：En/conf tHostname R1Int fa 0/0No shutIp ad 192.168.3.2 255.255.255.0Int fa ser 2/0No shutIp ad 192.168.4.1 255.255.255.0Clock 64000/endShow ip rouConf tRouter ripNetwork 192.168.3.0Network 192.168.4.0Version 2/endR2：en/conf thostname R2int fa 0/0no shutip ad 192.168.2.1 255.255.255.0int ser 2/0no shutip ad 192.168.4.2 255.255.255.0/end show ip router这里显示出2条直连路由Conf tRouter ripNetwork 192.168.2.0Network 192.168.4.0Version 2/endShow ip rou显示4条路由，2R,2C2R。
PT 实验(九) 路由器RIP动态路由配置
PT 实验(九) 路由器RIP动态路由配置一、实验目标●掌握RIP协议的配置方法；●掌握查看通过动态路由协议RIP学习产生的路由；●熟悉广域网线缆的连接方式；二、实验背景假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。
现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。
为了简化网管的管理维护工作，学校决定采用RIP V2协议实现互通。
三、技术原理RIP（Routing Information Protocols），路由信息协议，是应用较早、使用较普通的IGP内部网关协议，适用于小型同类网络，是距离矢量协议；RIP协议以跳数衡量路径开销，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。
四、实验步骤实验拓扑1、在三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1；2、路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时间频率为64000；3、主机和交换机通过直连线连接，主机与路由器通过交叉线连接；4、在S3560上配置RIPv2路由协议；5、在路由器R1、R2上配置RIPv2路由协议；6、将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址；7、验证PC1、PC2主机之间可以互相通信；S3560:Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3560S3560(config)#vlan 10S3560(config-vlan)#exitS3560(config)#vlan 20S3560(config-vlan)#exitS3560(config)#interface fa0/10S3560(config-if)#switchport access vlan 10S3560(config-if)#exitS3560(config)#interface fa0/20S3560(config-if)#switchport access vlan 20S3560(config-if)#exitS3560(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up S3560(config-if)#ip address 192.168.1.1 255.255.255.0S3560(config-if)#exitS3560(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to upS3560(config-if)#ip address 192.168.3.1 255.255.255.0S3560(config-if)#exitS3560#%SYS-5-CONFIG_I: Configured from console by consoleS3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10S3560(config)#router rip //配置rip路由协议S3560(config-router)#network 192.168.1.0S3560(config-router)#network 192.168.3.0S3560(config-router)#version 2S3560(config-router)#endS3560#%LINK-5-CHANGED: Interface FastEthernet0/20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/20, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up //当配置好所有RIPv2后，再查看路由信息S3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10R 192.168.2.0/24 [120/2] via 192.168.3.2, 00:00:01, Vlan20C 192.168.3.0/24 is directly connected, Vlan20R 192.168.4.0/24 [120/1] via 192.168.3.2, 00:00:01, Vlan20S3560#R1:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.3.2 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R1(config-if)#exitR1(config)#interface serial 0/0R1(config-if)#ip address 192.168.4.1 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downR1(config-if)#clock rate 64000R1(config-if)#exitR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:15, FastEthernet0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0R1(config)#router rip //配置rip路由协议R1(config-router)#network 192.168.3.0R1(config-router)#network 192.168.4.0R1(config-router)#version 2R1(config-router)#end%SYS-5-CONFIG_I: Configured from console by console%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up //当配置好所有RIPv2后，再查看路由信息R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:19, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.4.2, 00:00:11, Serial0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R1#R2:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R2(config-if)#exitR2(config)#interface Serial 0/0R2(config-if)#ip address 192.168.4.2 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR2(config-if)#exitR2(config)#end%SYS-5-CONFIG_I: Configured from console by consoleR2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.4.0R2(config-router)#version 2R2(config-router)#end%SYS-5-CONFIG_I: Configured from console by console//当配置好所有RIPv2后，再查看路由信息R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/2] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#五、测试Packet Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.2.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.2.1PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Request timed out.Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=17ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 2, Lost = 2 (50% loss), Approximate round trip times in milli-seconds:Minimum = 16ms, Maximum = 17ms, Average = 16ms PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=19ms TTL=125Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=13ms TTL=125Reply from 192.168.1.2: bytes=32 time=15ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 13ms, Maximum = 19ms, Average = 15ms PC>。
rip实验原理与实验步骤
rip实验原理与实验步骤RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，它通过交换路由信息来更新网络的路由表。
本实验将介绍RIP协议的原理和实验步骤。
1. 实验原理RIP协议采用距离向量算法，每个路由器通过向相邻路由器发送自己的路由表来获取网络拓扑信息。
路由器收到路由表后，更新自己的路由表，并将更新后的路由表发送给相邻路由器。
通过不断地交换路由信息，整个网络构建一个路由信息表，路由器就可以根据该表选择最优路径进行数据传输。
RIP协议使用了Hop Count（跳数）作为度量单位，即每个数据包经过的路由器数。
默认情况下，RIP协议的最大跳数限制是15，超过这个跳数的数据包将会被丢弃。
RIP协议还具有自适应能力，如果某个路由器网络的拓扑结构发生了改变，RIP协议将会相应地调整路由表。
2. 实验步骤步骤一：准备实验环境为了进行实验，需要组建一个网络实验环境。
可以通过模拟器或者真实的设备来实现。
在实验环境搭建完成后需要确认网络连接正确，并确保所有路由器和主机设备能够相互通信。
步骤二：启用RIP协议在每个路由器上启用RIP协议，设置相应的参数。
启用RIP协议后，路由器将会开始收集并更新路由信息表。
步骤三：测试路由为了测试RIP协议的工作效果，需要利用ping命令或者traceroute命令来测试路由。
在测试过程中要尽量模拟实际网络环境，进行多次测试并记录测试结果，可以根据测试结果来调整路由器的设置和参数。
步骤四：观察路由信息表在测试过程中需要不断地观察路由信息表，确保路由器的路由信息表与实际网络拓扑相符。
如果出现不符合的情况，需要及时进行调整和更新。
步骤五：调整RIP协议参数在测试中，可能需要调整RIP协议的参数，比如更新频率、路由收敛时间等，来改善网络的质量。
同时也需要关注资源消耗，保证网络的高效性和可靠性。
通过以上实验步骤，可以深入了解RIP协议的工作原理，并且对网络拓扑结构进行更加细致的优化和管理。
实训名称：RIP动态路由基本配置
实训名称：RIP动态路由基本配置一、实训原理Router ripNet 直连网络号二、实训目的了解RIP的基本配置，并了解RIP的学习原理三、实训步骤：拓扑图第一步：配IP地址先配R1的路由器EnConfInt F0/0Ip add 192.168.1.2 255.255.255.0No shutInt f0/1Ip add 192.168.2.1 255.255.255.0No shut再配R2的路由器EnConfInt F0/0Ip add 192.168.2.2 255.255.255.0No shutInt f0/1Ip add 192.168.3.1 255.255.255.0 No shut再配R3的路由器EnConfInt F0/0Ip add 192.168.3.2 255.255.255.0 No shutInt f0/1Ip add 192.168.4.1 255.255.255.0 No shut第二步：给路由器由器配置动态RTIP 先配R1的路由器router rip //全局配置模式下network 192.168.1.0network 192.168.2.0先配R2的路由器router rip //全局配置模式下network 192.168.2.0network 192.168.3.0先配R3的路由器router rip //全局配置模式下network 192.168.3.0network 192.168.4.0第三步：给PC机配置IP地址此处略去1000字四、实训结果查看路由show ip route //全局特权模式下R1路由器的路由表R2路由器的路由表R3路由器的路由表PC0 ping PC1的结果。
rip动态路由协议的配置
实验报告实验项目：rip动态路由协议的配置实验环境：Cisco Packet Tracer实验目的和要求：用两台PC和若干台路由器构成一个网络；规划PC机及路由器相关接口的IP地址，配置RIP动态路由协议，使两台PC能相互通信。
实验过程：1.在Packet Tracer中建立如下实验拓扑图：其中，PC 0的快速以太网端口连接在Route 0的快速以太网端口fa 0/0上，PC 1的快速以太网端口连接在Route 1的快速以太网端口fa 0/0上，Route 0的fa 0/1连接在Route 1的fa 0/1上。
2.开启Route 0、Route 1的快速以太网端口fa 0/0，fa 0/1，规划并为每个端口配置ip address，其中Route 0的fa 0/0的ip address为192.168.1.1，子网掩码为255.255.255.0；Route 0的fa 0/1的ip address为192.168.20.1，子网掩码为255.255.255.0；Route 1的fa 0/0的ip address为192.168.10.1，子网掩码为255.255.255.0；Route 1的fa 0/1的ip address为192.168.20.2，子网掩码为255.255.255.0；具体操作如下：3.规划并配置PC 0和PC 1的ip address，子网掩码，默认网关，具体如下：规划配置后的网络拓扑结构如下：4.在PC 0上通过ping命令查看此时PC 0与PC 1之间能否正常通信；由上可知，此时两台PC机之间是无法通信的。
5.在两台路由器上配置内部网关协议RIP；在Route 0的全局配置模式下通过route rip命令为Route 0配置内部网关协议RIP，具体操作如下：同样，在Route 1的全局配置模式下通过route rip命令为Route 1配置内部网关协议RIP；6再次在PC 0上通过ping命令查看PC 0与PC 1之间能否正常通信；可知，此时PC 0与PC 1已经能正常通信了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 配置实现动态路由协议RIP 一、 实验目的 1. 熟练掌握动态路由协议RIP及RIP路由协议的配置方法； 2. 掌握路由表内容的查看方法； 3. 能按照要求利用软件模拟配置工具绘制出本市演的拓扑的物理连接； 4. 熟悉配置RIP路由表项的基本操作步骤；掌握小型规模网络中配置动态路由的配制方法。
二、 实验环境/实验拓补 1. 每人一机，安装并配置Cisco packet tracer V5.3模拟配置工具： 2. 在Cisco packet tracer V5.3模拟配置其中通过添加和连接设备构建本实验的相关拓补； 本实验的网络拓补示意图如图所示。
三、实验内容 1. 每人一机，安装并配置Cisco packet tracer V5.3模拟配置工具 2. 用Cisco packet tracer V5.3模拟配置工具绘制出本实验的相应网络拓补图 3. 逐个单击网络拓补图中的每台设备，进入该设备的命令行交互操作，配置其RIP路由项 4. 利用show ip route， show ip protocols， debug ip rip等相关查看命令检查设备的动态路由协议及路由表相关配置信息； 5. 利用ping ，traceroute，talnet，debug等相关命令，进行网络连通性检查和配置结果检测。
四、实验步骤
Step1:选择添加3个PC-PT设备，3个2620XM路由器设备至逻辑工作空间；（提示：2620XM路由器需要断电后接插WIC-2T模块才有广域网互联用的高速同步串口）
图1 添加3个PC-PT设备，3个2620XM路由器，添加wc-2t模块 Step2:将PC-PT PC0命名为PC1；将PC-PT PC1命名为PC2；将PC-PT PC2命名为PC3；
图 2-1 命名界面 图 2-2 命名完成之后界面 Step3:配置PC1的IP、子网掩码、默认网关3项基本参数；(PC1: 172.16.1.2 255.255.255.0 GW: 172.16.1.1)
图3-1 配置PC1的IP、子网掩码、默认网关 Step4:配置PC2的IP、子网掩码、默认网关3项基本参数；(PC2: 172.16.3.2 255.255.255.0 GW: 172.16.3.1)
图4 配置PC2的IP、子网掩码、默认网关 Step5:配置PC3的IP、子网掩码、默认网关3项基本参数；(PC3: 172.16.5.2 255.255.255.0 GW: 172.16.5.1)
图 5 配置PC3的IP、子网掩码、默认网关 Step6:将Router0路由器的主机名命名为R1；将Router1路由器的主机名命名为R2；将Router2路由器的主机名命名为R3；
图 6-1 将Router0路由器的主机名命名为R1 图 6-2 将Router1路由器的主机名命名为R2
图 6-3 将Router2路由器的主机名命名为R3 Step7:用正确的连接线缆将PC1连接到R1的Fastethernet0/0端口； 图 7 将PC1连接到R1的Fastethernet0/0端口 Step8:用正确的连接线缆将R1的Serial0/0端口连接到R2的Serial0/0端口；（提示：注意DCE/DTE端的划分：本题设定R2为其两边的路由器提供时钟速率，即：时钟频率均在R2上配）
图 8 将R1的Serial0/0端口连接到R2的Serial0/0 Step9:用正确的连接线缆将R2的Serial0/1端口连接到R3的Serial0/0端口；（提示：注意DCE/DTE端的划分：本题设定R2为其两边的路由器提供时钟速率，即：时钟频率均在R2上配） 图 9 将R2的Serial0/1端口连接到R3的Serial0/0 Step10:用正确的连接线缆将PC2连接到R2的Fastethernet0/0端口；
图 10 将PC2连接到R2的Fastethernet0/0端口 Step11:用正确的连接线缆将PC3连接到R3的Fastethernet0/0端口；
图 11 将PC3连接到R3的Fastethernet0/0端口 Step12:配置R1的Fastethernet0/0端口；（提示：IP地址: 172.16.1.1、子网掩码: 255.255.255.0、激活端口: no shutdown）
图 12 配置R1的Fastethernet0/0端口 Step13:配置R2的Fastethernet0/0端口；（提示：IP地址: 172.16.3.1、子网掩码: 255.255.255.0、激活端口: no shutdown）
图 13 配置R2的Fastethernet0/0端口 Step14:配置R1的Serial0/0端口；（IP地址、子网掩码、封装WAN协议帧格式、激活端口）（IP地址：172.16.2.1、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）
图 14 配置R1的Serial0/0端口 Step15:配置R2的Serial0/0端口；（时钟频率：clock rate 64000、IP地址：172.16.2.2、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）
图 15 配置R2的Serial0/0端口 Step16:配置R2的Serial0/1端口；（时钟频率：clock rate 64000、IP地址：172.16.4.1、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）
图 16 配置R2的Serial0/1端口 Step17:配置R3的Serial0/0端口；（IP地址：172.16.4.2、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）
图 17 配置R3的Serial0/0端口 Step18:配置R3的Fastethernet0/0端口；（提示：IP地址: 172.16.5.1、子网掩码: 255.255.255.0、激活端口: no shutdown）
图 18 配置R3的Fastethernet0/0端口 Step19:测试当前PC0至各节点的连通性。（提示：在PC1上 ping R1、R2、PC2、R3、PC3）
图 19-1 在PC1上 ping R1 图 19-2 在PC1上 ping R2
图 19-3 在PC1上 ping PC2 图 19-4 在PC1上 ping R3
图 19-5 在PC1上 ping PC3 Step20:分别查看当前R1、R2、R3路由器的路由表状态并记录下来。（提示：注意路由表项类型字符、管理距离/度量值）
图 20-1 分别查看当前R1路由器的路由表状态 图 20-2 分别查看当前R2路由器的路由表状态 图 20-3 分别查看当前R3路由器的路由表状态 Step21:配置R1的RIP动态路由协议；(提示：用router rip命令进入路由协议配置状态，注意RIP的版本号及应对外宣告哪个网络)
图 21 配置R1的RIP动态路由协议 Step22:查看当前R1路由器的路由表状态并记录下来。
图 22 当前R1路由器的路由表状态 Step23:配置R2的RIP动态路由协议；(提示：用router rip命令进入路由协议配置状态，注意RIP的版本号及应对外宣告哪个网络)
图 23 配置R2的RIP动态路由协议 Step24:查看当前R2路由器的路由表状态并记录下来。（提示：注意路由表项的类型字符、管理距离/度量值）
图 24 当前R2路由器的路由表状态 Step25:配置R3的RIP动态路由协议； 图 25 配置R3的RIP动态路由协议 Step26:查看当前R3路由器的路由表状态并记录下来。（提示：注意路由表项的类型字符、管理距离/度量值）
图 26 当前R3路由器的路由表状态 Step27:测试PC1至各节点的连通性。（提示：在PC1上 ping R1、R2、R3路由器设备的各端口；在PC1上分别 ping PC2、PC3） 图27-1 在PC1上 ping R1、R2、R3 图27-1 在PC1上 ping PC2、PC2 五、 实验思考题 1. RIP协议使用的场合？RIP v1和RIP v2版本主要区别与联系是什么？ 答：RIP是距离矢量路由协议，仅可用于小型的网络。 RIPv1使用分类路由，定义在[RFC 1058]中。在它的路由更新(Routing Updates)中并不带有子网的资讯，因此它无法支持可变长度子网掩码。这个限制造成在RIPv1的网络中，同级网络无法使用不同的子网掩码。换句话说，在同一个网络中所有的子网络数目都是相同的。另外，它也不支持对路由过程的认证，使得RIPv1有一些轻微的弱点，有被攻击的可能。 因为RIPv1的缺陷，RIPv2被提出，将子网络的资讯包含在内，透过这样的方式提供无类别域间路由，不过对于最大节点数15的这个限制仍然被保留着。另外针对安全性的问题，RIPv2也提供一套方法，未透过加密来达到认证的效果。而之后[RFC 2082]也定义了利用MD5来达到认证的方法。
2. 动态路由RIP路由协议有哪些弊端？
