5 QTZ50塔式起重机安拆方案
塔式起重机安拆全操作流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塔式起重机安拆全操作流程1. 准备工作在进行塔式起重机的安拆之前，需要进行一系列的准备工作。
塔吊安拆专项施工方案
XXXX工程塔吊安拆专项施工方案编制：审核：审批：XXXX有限责任公司XXXXX项目部年月日目录一、编制依据 (1)二、工程概况 (1)三、塔吊选型及布置 (2)四、塔吊基本性能 (2)五、场地及机械设备人员准备 (2)六、塔吊基础设计 (2)七、塔吊安拆施工方法 (3)八、塔吊基础防水、排水措施 (9)九、塔吊防雷接地措施 (10)十、塔吊操作使用 (10)十一、塔吊日常维护与保养 (11)十二、塔吊沉降、垂直度测定及偏差校正 (11)十三、安全技术措施 (11)一、编制依据二、工程概况1、XXXXX一期二标段工程共有16栋单体，地库面积约为3万平米。
拟采用3台塔吊QTZ-40型，4两台塔吊型号为QTZ-63型，满足16栋楼垂直和水平施工运输要求;地下室和部分砼施工采用砼泵车，部分塔吊吊斗浇灌。
2、塔吊座落标高与楼筏板基础底面一平。
三、塔吊选型及布置1、塔吊选型根据施工现场场地条件及周围环境情况，本工程采用4台QTZ-63型塔式起重机和3台QTZ-40型塔式起重机。
工程选用塔吊情况如下：2、塔吊布置本工程塔吊具体布置位置详见施工组织设计中总平面布置图。
四、塔吊基本性能本工程所选用各型号塔吊基本性能参数详见各塔吊说明书。
五、场地及机械设备人员准备1、在塔基周围，清理出场地，场地要求平整，无障碍物。
2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整。
3、塔吊安拆范围上空所有临时施工电线必须拆除或改道。
4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只。
5、塔吊安拆必须由有资质证明专业单位进行安拆；安拆人员必须持证操作。
六、塔吊基础设计本工程塔吊基础采用钢筋砼基础，其中QTZ40塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号；QTZ63塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号。
基础面应平整光洁。
基础配筋如下图所示：七、塔吊安拆施工方法1、塔吊安装前准备工作（1）在地基周围清理出一切障碍物。
标准厂房建设塔式起重机拆卸专项方案
标准厂房建设塔式起重机拆卸专项方案摘要：在拆塔吊过程中，以塔架即完全卧倒时，受力最大，固此架体开始起升或即将卧倒时，必须缓慢进行，并加强各主要部位的检査和观察。
在进行部件拆卸之前，必须对部件各部分的完好情况和钢丝绳穿绕情况，电器线路等进行全面检査。
关键词：塔吊技术参数；钢丝绳的选用；拆除配重、起重臂及平衡臂；前言：本塔吊拆除作业过程中，严格按照《建筑施工塔式起重机拆卸、使用、拆卸安全技术规程》JGJ196-2010进行。
1塔吊拆卸工程概况和特点本项目位于贵州省贵阳市，施工场地内所包含的地下室及厂房主体结构均已施工完成，塔吊周边除本项目所包含的新建建筑物外还有已经修建好3栋楼。
塔吊周围目前无其他高空电缆线和地下管线情况。
据贵州省工程建设地方标准《贵州省建筑气象标准》（黔DBJ22-01-89），拟建场区所处贵阳市属亚热带湿润季风气候，冬季受北部寒潮影响较弱。
夏季受东南海洋季风气候影响显著，具有四季温和、雨量丰富、热量充足、日照率低、风力较弱及逆温天多的特点。
年平均气温15.3℃，一月平均气温4.9℃，七月平均气温24.0℃，最高气温39.4℃，最低气温-7.8℃，年平均降雨量1197～1248毫米，年平均日照时数1277.74小时，年平均相对相对湿度77%，年平均无霜期261天；年平均风速2.2m/s，全年以NE风为多，全年静风频率为24%，30年一遇最大风速21.9m/s，基本风压值为0.35KN/m2，自然地理气候良好。
1.2塔吊拆卸场地布置图1.3施工要求1.3.1质量安全目标1.3.1.1质量目标满足国家《塔式起重机安装与拆卸规程》GB/T 26471-2011以及塔式起重机相关验收要求；1.3.1.2安全目标（1）在建项目安全评估率100%；（2）员工（包括分包商员工）岗前安全、职业健康培训、操作技能培训100%；（3）在规定的时间内安全生产隐患整改率100%；（4）特种设备检验率100%、重要设施、重点部位的安全防护设施完好率100%；（5）特种设备检验率100%、重要设施、重点部位的安全防护设施完好率100%；（6）危险性较大分部、分项工程专项安全技术措施编制、审批、交底率100%；（7）职业病危害项目申报率100%；（8）工作场所职业病危害告知率、职业病危害因素监测率、主要危害因素监测合格率等100%；（9）从事接触职业病危害作业劳动者的职业健康体检率100%；（10）按要求开展各项安全生产专项活动。
(新)XX塔式起重机安拆方案
QTZA5010型塔式起重机安、拆方案及安全技术措施xx工程由xx公司承建，该工程根据施工组织设计，确定使用一台QTZA5010型塔式起重机。
具体位置见总平面布置图。
经公司布置安排，本公司塔机拆装队承担QTZA5010型塔式起重机安装。
本公司塔机安拆队具有广西区劳动厅颁发的起重、机械、安装、维修安全认证。
为确保优质、安全、快速、高效安装QTZA5010型塔式起重机，特制定QTZA5010型塔式起重机安、拆方案及安全技术措施。
一、编制依据：QTZA5010型塔式起重机安、拆方案及技术措施编织是依据塔机生产厂家所提供的《使用说明书》、《安装顺序图》、《塔机构造图、基础图》及《电气原理图、电气布线图》等技术资料，同时遵守国家有关标准和专业标准，从而使安装工艺符合规范的要求，满足生产厂家对组装该种塔机所提出的技术要求。
二、塔机安装步骤：1、认真细致研究塔机厂家提供的有关技术资料，熟悉了解塔机的性能、结构及外形尺寸，熟悉各零部件安装位置及性能，了解每个部位的重量、吊点位置及安装高度。
2、制定安装工艺路线：基础定位开挖砼浇灌，地脚螺丝锚固塔机底座进位，调整水平二次浇灌安装塔身和顶升套架、顶升油缸下支座、过渡节及驾驶室塔帽（包括爬梯、护栏）平衡臂（包括提升机构、配电柜、刚性拉杆和护栏）起重臂（包括小车牵引机构、小车、刚性拉杆）配重块顶升套架上的平台、护栏、液压顶升机构，标准节引进梁，加节小车作保护接地、引电源布线、接线调试、穿绕钢绳顶升加节、安装、支撑、升节到所需高度各安全装置调试验收交付使用。
三、塔机安装准备1、工点配备：可用电表，钳形电流表各一个，水平仪、经纬仪各一台。
1吨单圈滑车2个，电工常用工具，钳工常用工具，手扳葫芦3吨1~2个；2吨卸扣4~6个，Φ15mm长14m扣绳2根，短、小扣绳2~4根，Φ20mm长20m以上白棕绳2根，长短橇根各2根，标准节固定扳手4把，榔头、二锤各1把，口哨一只，钢丝刷1把，8#元丝若干。
塔式起重机安装专项施工方案
塔式起重机安装专项施工方案一、工程概况×××二、安装位置平面和立面图（见附图）×××三、塔式起重机型号及性能技术参数×××四、基础和附着装置的设置塔吊基础按设计院设计的图纸进行施工（附塔吊基础施工方案）；本工程建筑总高度为××米，QTZ××型塔吊的独立高度为××米，所以本工程塔吊需做附墙连接。
五、爬升工况及附着节点详图本型号塔式起重机采用自升降的方式爬升和下降；机顶升程序及要求；1、顶升前的准备：（1）将标准节吊至塔机的正方向排立，对标准节的销孔销轴进行清理，擦油，对液压站进行清洗加油试验。
（2）换上顶升吊钩, 吊下引进小车，吊起第一节塔身，注意方向，装入引进轨道，打掉回转盘与塔身的连接销轴，回转处于制动状态。
顶起15CM用小车引进平衡，使平衡点落在顶升横梁上，15分钟后看油缸有无下滑现象。
（3）在顶升中，应从两个侧面检查塔身的垂直度，以避免塔身与建筑物间的距离出现偏差。
2、顶升作业：（1）各部正常后，开始顶升，将顶升横梁两端的棘爪落在塔身的凸耳上，顶起塔头部分0.8米，把套梁上的棘爪落在塔身凸耳上。
收回油缸顶升横梁挂到上一对凸耳上，再顶起塔头部分，拉起套架棘爪，当油全部伸完时约1米再上套架棘爪。
再收回油缸顶升横梁拉到上对凸耳上，再顶起塔头部分，拉起套架棘爪，当油缸全部伸完1.5米。
这时注意不能让套架滚轮冲出塔身，套架顶空拉进引进小车使标准节就位，将操纵杆拨到下降位子，标准节落入鱼尾板内，用销轴连接好，并插上安全销锁定标准节。
（2）吊下引进小车装上标准节吊入轨道。
将小车开至平衡点拿掉保险销，重复每（1）小节，直至所需高度。
用8个销轴将回转盘与标准节连接好方可运转。
（3）顶升过程应有专人开液压站，看棘爪及凸耳。
风速大于4级不得进行顶升。
在顶升过程中若液压系统出现异常，应立即停止顶升，将塔头部分落在塔身上销好，超过自由高度应提前埋好预埋件，并附着。

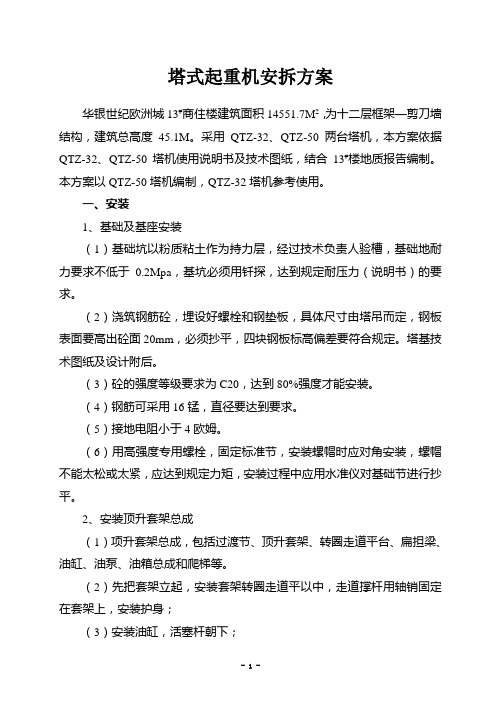

塔式起重机安拆方案
塔式起重机安拆方案华银世纪欧洲城13#商住楼建筑面积14551.7M2，为十二层框架—剪刀墙结构，建筑总高度45.1M。
采用QTZ-32、QTZ-50两台塔机，本方案依据QTZ-32、QTZ-50塔机使用说明书及技术图纸，结合13#楼地质报告编制。
本方案以QTZ-50塔机编制，QTZ-32塔机参考使用。
一、安装1、基础及基座安装（1）基础坑以粉质粘土作为持力层，经过技术负责人验槽，基础地耐力要求不低于0.2Mpa，基坑必须用钎探，达到规定耐压力（说明书）的要求。
（2）浇筑钢筋砼，埋设好螺栓和钢垫板，具体尺寸由塔吊而定，钢板表面要高出砼面20mm，必须抄平，四块钢板标高偏差要符合规定。
塔基技术图纸及设计附后。
（3）砼的强度等级要求为C20，达到80%强度才能安装。
（4）钢筋可采用16锰，直径要达到要求。
（5）接地电阻小于4欧姆。
（6）用高强度专用螺栓，固定标准节，安装螺帽时应对角安装，螺帽不能太松或太紧，应达到规定力矩，安装过程中应用水准仪对基础节进行抄平。
2、安装顶升套架总成（1）项升套架总成，包括过渡节、顶升套架、转圈走道平台、扁担梁、油缸、油泵、油箱总成和爬梯等。
（2）先把套架立起，安装套架转圈走道平以中，走道撑杆用轴销固定在套架上，安装护身；（3）安装油缸，活塞杆朝下；（4）安装套架两侧扶梯；（5）把过渡节立起后在最下部安上挂靴和顶升横梁；（6）把安装好的套架吊起，套在过渡节上，在套到距过渡节底1M处，把油缸、活塞杆和顶升横梁用销轴连接；（7）把套架敞口的一面，用100×100×300mm的木方用8#钻丝绑牢，防止吊装时工字钢变形；（8）用四根6m，直径19.5mm吊索，吊在地这渡节的四角，用卡环连接；（9）把过渡节和基础节用销轴连接后，再把吊索挂在套架上吊起，使套架和基础节脱开，然后下降，使过渡节高出套加500mm停止，把过渡节挂牢。
3、安装转台及驾驶室总成（1）转台及驾驶室总成包括：回转支承组件、引进梁、驾驶室节，都在地面组装后吊装。
塔机安拆施工方案
- 1 - 目 录 第一章 塔机基础施工方案……………………………………………2 第一节 工程概况………………………………………………………2 第二节 地质概况…………………………………………………… 2 第三节 机械设备的选用…………………………………………… 3 第二章 塔机安装和拆除…………………………………………….8 第一节 安装前的准备工作………………………………………….8 第二节 安装程序…………………………………………………….9 第三节 安装注意事项…………………………………………………11 第四节 顶升过程及操作………………………………………………12 第五节 安装附着装置规定……………………………………………15 第三章 塔机的拆卸……………………………………………………15 第一节 拆卸的准备工作…………………………………………….15 第二节 塔机拆卸步骤……………………………………………….16 第三节 安全措施………………………………………………………18 附：塔机平面布置图…………………………………………………。19
塔机安装拆除施工方案 第一章 塔机基础施工方案 第一节 工程概况 建设单位： - 2 -
设计单位： 监理单位: 施工单位: 建筑面积： 结构形式: 总高度： 塔吊平面布置（详附图） 塔吊基础设计:采用群桩受力
第二节 地质概况 根据地质工程勘察报告，持力层为中风化砂质泥岩。能够满足自升式地塔式起重机对基础承载力的要求，即基础的土质坚固牢实，承载力大于f=20t/㎡=0。2N/㎜2，综上考虑，采用机械钻孔桩（直径大小，配筋附后图）桩长20米左右，嵌入中风化泥岩2米左右。根据工程地质勘察报告，中风化泥岩的天然抗压强度标准值为6.0Mpa，中风化砂岩饱和单轴抗压强度值26。9Mpa。
第三节 机械设备的选用 综上所述，从经济效益,又能保证工期等方面综合因素考虑，工程施工垂直及水平运输,选用二台QTZ50型自升式塔式起重机(详见塔吊基础施工方案)安装高度46米，臂长50米。 3.1QTZ自升式塔式起重机基础设计 3.1.1QTZ自升式塔式起重机的有关技术参数详该机性能参数报告 - 3 -
2塔式起重机安、拆装方案
塔式起重机安装方案一、编制依据1、《建筑施工安全检查标准》JGJ59-2011及实施细则2、《塔式起重机安全规程》GB5144-20063、《塔式起重机操作使用规程》JG/T100-19994、《塔式起重机混凝土基础工程技术规程》JGJ/T187-205、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20106、QTZ50塔吊使用说明书7、建设工程地质勘察报告8、工程建筑施工图纸及施工场地实际情况二、工程概况该工程为金秋家园住宅楼工程。
位于怀来县瑞云观乡林场。
建筑面为：10341.99㎡。
结构为六层砖混结构的民用住宅楼，层高为2.8m,建筑总高度19.4m。
基础工程采用C30砼条形基础，基础下设C15砼垫层，基础持力层为换填3：7灰土，换填深度为1.0m，外扩范围超出建筑物外墙基础外边缘的宽度，每边应为 2.0m。
灰土下基底杂填土处超挖部分全部采用素土回填夯实。
三、塔式起重机概况：根据现场条件和施工需要，选用1台QTZ50D塔吊作为场内材料的主要垂直运输工具，搭设高度为32.5米。
本工程所用塔吊为张家口市建筑机械厂所生产，型号为QTZ50D,编号为103，生产日期为1998年6月，购买日期1998年 9月，基本独立高度为30米，最大起重量4T，最大起重力矩400KN.m，工作幅度为2.5米-50米。
本塔式起重机已超出使用年限，经河北省建筑工程质量检测中心（河北省建筑科学研究院）检测可以使用安装。
待塔式起重机安装完成后再次进行检测，检测合格后方可使用并出具检测报告。
四、安装方案1、塔吊安装成员总指挥：组长：付承斌副组长：刘原组员：李明海、张志强、冯勇2、机具准备:预定吊车:20吨汽车吊1辆工具:一副专用钢丝绳、四个卡环、10米钢丝绳两条、细绳套两条、专用扳手四把、12寸活扳手二把。
五、塔机安装前的准备工作1、安装工人必须持有省、市级质量技术监督部门发给的作业证。
2、安装工人在进入工作现场时必须带安全帽，登高作业时还必须穿防滑鞋，系安全带，穿工作服，戴手套等。
(完整版)塔式起重机安装、拆除方案
一、编制依据1、《明威QTZ40塔式起重机使用说明书》2、《塔式起重机操作使用规程》3、《塔式起重机安全规程》4、施工现场总平面布置及实地考察记录二、工程基本情况：宏宇城11#楼工程，建筑面积16109.12 m2，地下一层地上十七层，剪力墙结构，建筑高度50.2米，抗震设防烈度为七度，耐火等级为一级，屋面防水等级Ⅱ级，建筑物合理使用年限50年。
此塔机拟安装于建筑物中心（详见施工平面图），经现场实地勘察，运输、安装条件较好，塔吊运转范围内无架空电力线路和管线。
三、基础处理方法：基础处理方法：由塔机使用单位按照本机说明书和图纸要求，应达到20N/㎡的地耐力要求。
然后根据图纸要求进行砼基础的施工。
四、机械参数：本工程使用明威QTZ40塔式起重机，由山东明威生产，水平臂架，小车变幅，上回转，液压自升式塔式起重机，工作幅度2.5-48m，最大起重量为4t，额定起重力矩为400KN·M。
五、塔式起重机安装方案：1、作业队伍及安装人员组成：安装作业队伍：沧州宏宇建业有限公司塔机拆装队2、安装机具的准备清单另：安全防护用具（安全帽、安全带、手套等）每人一套。
3、安装程序及技术要求：（1）查阅基础处理报告及相关砼基础的施工文件，确认安装方位与申请报告相符；（2）安装底座：水准仪检测砼基础水平度不大于1/1000，将四个底梁和底座连结在基础上，用螺栓拧紧。
（3）将两个标准节连接好吊装于底座上，拧紧螺栓后，用经纬你观测四个方向垂直度在2/1000内，否则应予以调整。
（4）吊装回转机构及项升套架总成，用8个M30的高强螺栓将下支座和塔身相连；拼装平台，吊装平台，吊装液压顶升装置，联结好油管。
（5）吊装塔顶，用销轴连结好。
（6）吊装司机室。
（7）吊装平衡臂总成：吊起后与上支座用销轴连接完以后，再抬起平衡臂成一角度，连接好平衡臂拉杆，平衡臂放平后摘钩，吊装一块配重块。
（8）在地面拼接起重臂，小车，拉杆，并穿绕变幅牵引钢丝绳并张紧，在根部固定小车。
塔式起重机安装拆卸方案-工程施工资料
建筑施工塔式起重机安装拆卸方案编制：审核：审批：安装单位：年月日塔式起重机安装拆卸方案一、工程概况与塔机布置：1、工程概况：XXX项目，位于XXX。
地下一层，C单元地上十一层，B＇单元地上十五层。
A、B单元地上十八层。
一层层高3.3m，二～十八层层高均为3m,电梯机房及水箱间层层高4.2m，地下室人防层高3.6m，设备层层高1.4m。
建筑高度为54.75m，总建筑面积19899m2。
设备高度：75m，现需安装规格为QTZ5013塔式起重机一台。
2、塔吊布置：二、安装拆卸前的准备工作：1、给确定塔基的基础图以及有关技术资料，以便按照要求制造塔吊基础，达到安装条件。
2、了解现场布局和土质情况，清理障碍物。
3、根据建筑物的布置，解决基础的铺设位置，按塔基基础图上所规定的技术要求进行铺设。
4、装备吊装机械，以及满足的铅丝，杉木、旧钢丝绳、绳扣等常用工具。
三、安装拆卸注意事项：1、本机供电电源为三相五线制，零线不接塔身，并在基础作接地板重复接地，重复接地电阻不大于4欧姆。
2、塔身臂长范围以外的5～10m不应有高低压电线杆。
（低压5m，高压10m）3、安装前首先测量各部分对接地绝缘电阻，电动机的绝缘电阻值不低于0.5欧姆，导线对地绝缘电阻值不低于1欧姆。
4、参与安装塔机的指挥员，司机、电工、起重工必须经过培训。
5、操作人员要小心安装，轻放轻吊，防止零件扭曲或弯曲。
6、安装塔机时，必须按照技术要求和标准严格执行，不得随意互换和偷工减料。
7、顶升时，上部必须保持平衡，有故障时，应先排除故障后，再进行顶升和安装，4级以上风不容许顶升。
8、登高人员必须佩带安全带，工具袋，工具和螺栓要装于工具袋中，不允许随便抛掷，地面作业人员要戴安全帽。
9、登高人员必须经过体检，身体合格方可登高。
10、全体人员要听从统一指挥，统一思想，统一行动，看明信号后，再进行操作。
11、遇打雷雨、风暴、浓雾等恶劣气候时，一律停止作业。
12、所有安装人员绝不允许在安装塔机时喝酒，要保持足够的睡眠，保持清醒的头脑，精力充沛，完成安拆任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QTZ5008塔式起重机安拆方案一、工程概况：（一）本工程位于锦州市锦港大街以东，朝阳新路以北，沈阳路以南，东三街以西。
6、7#楼六层，局部五层，均为住宅。
建筑高度为19.3m，建筑面积为6#为3054.67m2、7#为2036.44 m2、设计为框架结构,内外墙为陶粒空心砖,外墙为300厚外贴50厚苯板.二、编制依据：1、按建设单位提供的工程设计图纸。
2、大连大保建设监理有限公司要求。
3、国家、省和市有关建筑工程施工的规范、法规。
4、国家、省和市有关建筑工程施工的操作规程。
5、国家、省、市有关建筑工程施工的现场安全文明施工的规定。
6、国家、省、市建筑工程质量评定标准。
7、省、市有关消除工程质量通病的规定8、现场勘察情况。
三、塔吊概况：型号QTZ5008，性能良好。
四、塔吊的布置示意图：五、前期准备1.首先了解现场布局和土质情况,清除障碍物,根据建筑物的布局确定基础铺设位置,按固定基础图所规定的技术要求进行基础铺设,基础尺寸,配筋按基础图所示进行.2.本塔式起重机的安装,只需一台16吨汽车吊即可,及足够量的铁丝，衫木,旧3.钢丝绳.绳夹等常用工具.4.负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书.在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行,由技术人员根据工地实际情况制定局面安装或拆卸工艺程序和规定,并向操作人员交底.5.注:在塔吊上安装注意安全指示牌,地基必须夯实到能承受0.2Mpa载荷6.施工部署a)组织好安装人员及专用工具、水平仪、汽车吊（16吨一台）。
b)安装区域设置栏杆隔离，有专人看管。
c)安装人员必须熟悉塔机的工作性能及结构，。
d)安全保护装置工作可靠.e)安装工作及顶升工作时风力应小于4级.顶升时,应专人查看顶升爬爪与踏步的关系,发现问题立即停止顶升.f)格按照安装工.电工等操作规程进行施工.g)特种作业人员持证上岗h)严禁酒后作业.i)安装人员在安装过程中要戴好安全帽,系好安全带.j)认真检查起重吊索,吊钩是否完善符合要求防止坠落.六、塔吊基础施工程序：1、根据塔吊基础设计图纸，由测量员对基础测量地位。
2、采用机械开挖，人工清底。
土层达到设计标准方可实施下到工序。
3、根据图纸绑扎钢筋，固定地角螺丝，稳固塔吊底盘。
4、灌入混凝土并留试块。
5、测量员在灌入混凝土的过程中要不断的重新测量定位。
七、施工技术资料：八、塔吊安装工艺一）整机安装(或拆卸)用16吨的汽车吊.1、安装步骤将一组塔吊底架吊在基础层上,四个固定支脚顶端所组成的平面与水平面的斜度不大于1/1000:在将四个支脚分别与一个塔身标准节四个主弦杆用相应的螺栓联接好.然后再将其埋入基础内,以保证四个支脚与塔身标准节联接的顺利和整个塔身的垂直度,塔机采用固定独立式工作时,起升高度35米自下而上的组成为:固定基础,预埋件,四节标准节ll ,九节标准节l .外套架,下支座和上回转部分.2、先将三节标准节用高强螺栓联成一体,然后吊装在固定基础上,并用8套M27×2× 270高强螺栓固定.安装时注意有踏步的一面要垂直于建筑物.3、在地面上将液压顶升系统在外套架上,再将下支座,回转支承,上转台,回转机构及司机室装为一体.连接好后整体吊装在外套架上,穿好销轴并背好葫芦销,然后将外套架等整体吊起套在连接好的标准节外面,对好螺栓连接套,将下支座和标准节用8套高强度连接螺栓可靠连接.保证各螺栓预紧力矩基本一致.注意:回转支承与下支座,上转台的连接螺栓一定要拧紧,螺栓的预紧力矩不于900N.M.4、在地面将塔顶准备好,装好臂架拉杆,平衡臂拉杆的连接板,穿好相应的销轴并用葫芦销背死.力矩限制器,起重量限制器的调节螺杆要旋到最大,以免弓型板受力后横向变刑造成螺杆挤伤限位开关,起吊塔顶,用销轴与上转态相连安装塔顶时要注意塔顶的前后方向.5、在地面上拼装好平衡臂,装好栏杆,并将卷扬机构,配电箱,平衡臂拉杆等安装在横臂上,接好各部分电线,接临时电源,慢速开动卷扬将起升钢丝绳卷排进起升卷筒上.然后将平衡臂吊起与上转台用销轴固定,再将平衡臂吊起一定角度装好平衡拉杆,放平后吊车摘钩.注意:向起升卷筒盘起升钢丝绳之前,一定要将钢丝绳的扭劲放开,以免将来接高后钢丝绳缠绕影响塔机的工作和降低钢丝绳的使用受命.6、吊起一块平衡重,放在平衡臂最尾部位置处7、起重臂与起重臂拉杆的安装.1)按要求将臂架各节臂安装组合,穿好销轴并用葫芦销背死.装上变幅小车应固定在吊臂根部,把吊臂搁置在1米高左右的支架上,使小车离地装上变幅机构,所有销轴都装上葫芦销或开口销必须充分张开.2)按要求穿绕变幅钢丝绳.a)先将小车靠在最根部,将钢丝绳的一端穿过防断绳保护装置固定在紧绳轮上,另一端绕过臂架前滑轮和两个臂架中滑轮卷进变幅机构卷筒上,注意要下出绳,留三圈安全圈,用压板固定牢固.b)接通电源,将小车开到臂架最前端,将另一根钢丝绳的一端穿过防断绳保护装置固定在绳轮上,另一端绕过臂架中滑轮卷进变幅机构卷筒上,注意要下出绳,留三圈安全圈,用压板固定牢固;c)给变幅机构接通临时电源试运行检查小车有无卡阻现象;d)给变幅机构接通临时电源，试运行检查小车有无卡阻现象。
e)按照幅度限位的要求,在地面调整好限位器.3)组合吊臂拉杆,用销轴连接后搁置在吊臂上弦杆上的拉杆护架上.4)检查吊臂上的电路是否完善.5)将吊臂总成平稳吊起,将吊臂与上转台用销轴连接(吊装中必须保持吊臂水平以利安装).为便于在空中控制臂架方向,可用两根麻绳分别捆在臂架的确根部和端头,由地面人员调整臂架方向.6)吊臂连接完毕后,继续提升吊臂使吊臂头部微抬起,仰起一定角度.7)接通临时电源,慢速开动起升卷扬,将起升绳绕过塔顶滑轮,连接到臂架拉杆上,将拉杆用销轴连接到塔顶相应的确拉杆上(图24).注意:起升机构拉起起重臂拉杆时,臂架拉杆不允许承受起重臂重量.8)将吊臂缓慢放下,使拉杆处于拉紧状态.8、吊装其平衡重(图25),然后将平衡重用连接板连接(11)9、穿绕起升钢丝绳1)将起升绳引经塔顶排绳轮后绕过塔顶上的起重量限制器滑轮,再绕过小车滑轮和吊钩滑轮.将绳端用套固定在臂端(图26)2)本塔机吊钩滑轮倍率可在2倍率和4倍率之间进行变换,变换的目的是使起升机构的起重能力提高一倍而相应的起升速度降低一倍,这样起升机构就能够更加灵活地满足施工的需要.3)变换方法如下:a)将吊钩降至地面:b)出吊钩中间的倍率销轴,将倍率滑路轮与吊钩分离:c)开动起升机构将倍率滑轮提升到变幅小车下部顶住.4）这样,吊钩滑轮出四倍率变为二倍率.同理,需要从二倍率变为四倍率时只需将吊钩落地,再放下倍率滑轮用倍率销轴与吊钩夹板连接即可.5）塔机倍率改变时应重新调整起升高度限位器.初次安装时选用四倍率.注意:更换吊钩倍率滑轮时,应将起重小车停在臂架中间位置.10、将小车退至臂架最根部与碰块顶牢,转动小车上的紧绳卷筒,把小车变幅绳尽力拉紧(图27)二）塔身标准节的接高方法及顺序1、塔身标准节的主弦杆有两种规格,在安装标准节时应按标准节的顺序依次从下2、至上安装.固定独立使用时,从下到上标准节的组成为四节标准节,九节标准节。
3、将起重机臂架旋转至引入塔身标准节的方向(起重臂位于外套架上引入梁的正上方).4、放松电缆长度大于总的爬升长度.5、在地面先将4个引进滚轮固定在塔身标准节选部横杆的4个角上(图29),然后吊起并安放早外套架的引入梁框架上,然后再吊起一个标准节,离地面高度约为1米,调整小车的位置(图28),将油缸选铰点顶升梁两端销轴插入塔身上的踏步销孔内(油缸全缩回状态)(图30),卸下支座与塔身联接的8套高强度螺栓,开动液压顶升系统,稍顶开约20mm调整小车位置,使塔机上部重量心在油缸顶升梁上,此时继续开动顶液压系统使油缸活塞杆继续伸出直到外套架卡板到达上一个踏步的位置,转动卡板稍缩油缸,使卡板支承在塔身踏步的上端面上(图33),继续伸出油缸(图34),直到塔身上方正好能有装入一个标准节的空间(图35),用人力把引入梁框架上的确标准节引至塔身正上方,对准标准节连接套,螺栓预紧力矩为 2.5kNm,卸下引进轮,缩回油缸,将下支座与塔身连接牢靠.注意:缩油缸时卡板不能顶在踏步上.即完成一节标准节的加节工作,连续加节时重复上述步骤即可.6、塔机加节完毕,应空载旋转臂架至不同的角度,检查塔身各接头处高强度螺栓的拧紧问题(哪一根塔身主旋杆位于平衡臂正下方时,就把此旋从下到上的确所有螺栓拧紧).九、调整各种安全装置一）起重力矩限制器的调整1、在幅度45米处,吊重900kg应能正常起升,落下吊钩加载到990Kg缓慢起升,调整力矩限制器螺杆碰断微动开关A,应能发出声光报警信号,同时切断起升机构上升回路和变幅机构向外变幅回路电源,使吊钩只能下降不能上升,小车只能向内变幅不能向外变幅:重复试验三次以验证其重复精度,不符要求应重新调整:2将小车开回,在幅度12米处吊载4000kg,向前运行,在幅度13.16-14.48米之间调整微动开关B,使其碰断,应能发出声光报警信号,同时切断起升机构上升回路和变幅机构向外变幅回路电源,使吊钩只能下降不能上升,小车只能向内变幅不能向外变幅:重复试验三次以验证其重复精度,如果不在此范围应重新调整.3、将小车开回,在幅度13.16米处吊载3200kg缓慢起吊离开地面约0.1米处,调整螺杆碰动微动开关c,切断变幅机构外变幅高速档电源,使小车只能以低速向外变幅:4、将小车开至幅度18米处吊载2000kg,缓慢吊起离开地面约0.1米,小车高速向外运行,在幅度19.2-21.12米范围内符合要求,超出范围应重新调整开关c.重复试验三次以验证其重复精度.5、达到以上要求后，小车以低速继续向前运行，在幅度24.0—26.4米处，应能自行碰断微动开关A或B，发出声光报警信号，同时切断起升机构上升回路和变幅机构向外变幅回路电源，使吊钩只能下降不能上升，小车只能向内变幅不能向外变幅：如果不满足要求，应重新调整微动开关A和B。
重复试验三次以验证其重复精度。
注意；在力矩限制器调整过程中，小车向前运行时在给定幅度范围内如不能碰断微动开关，应及时停止小车向前运行，以免发生危险。
二）起重量限制器调整1、起重量限制器的调整在四倍率最大起重量为5t时进行，小车幅度在8。
0米处。
2、吊重2000Kg，吊钩应能以低.中.高三档速度正常升降：3、吊钩落下，再加载到2200Kg，以低速起升运行平稳后转为中速，运行平稳后转为高速时，调整微动开关A，切断起升机构高速上升回路电源。
重复试验三次以验证其重复精度，符合要求即可。
4、吊钩落下，加载到3600kg，起升吊钩离开地面约0.1米，再加载200kg调整微动开关B，发出声光报警信号：重复试验三次，以验证其重复精度，载荷在3600—3800kg之间发出报警信号既符合要求，不符要求应重新调整。
