PVC管材知识50问
常见塑料管道问题及答复

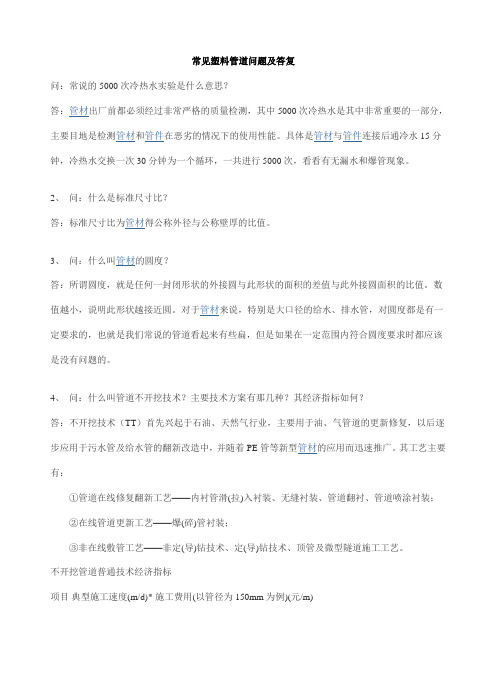

常见塑料管道问题及答复问：常说的5000次冷热水实验是什么意思？答：管材出厂前都必须经过非常严格的质量检测，其中5000次冷热水是其中非常重要的一部分，主要目地是检测管材和管件在恶劣的情况下的使用性能。
具体是管材与管件连接后通冷水15分钟，冷热水交换一次30分钟为一个循环，一共进行5000次，看看有无漏水和爆管现象。
2、问：什么是标准尺寸比？答：标准尺寸比为管材得公称外径与公称壁厚的比值。
3、问：什么叫管材的圆度？答：所谓圆度，就是任何一封闭形状的外接圆与此形状的面积的差值与此外接圆面积的比值。
数值越小，说明此形状越接近圆。
对于管材来说，特别是大口径的给水、排水管，对圆度都是有一定要求的，也就是我们常说的管道看起来有些扁，但是如果在一定范围内符合圆度要求时都应该是没有问题的。
4、问：什么叫管道不开挖技术？主要技术方案有那几种？其经济指标如何？答：不开挖技术（TT）首先兴起于石油、天然气行业，主要用于油、气管道的更新修复，以后逐步应用于污水管及给水管的翻新改造中，并随着PE管等新型管材的应用而迅速推广。
其工艺主要有：①管道在线修复翻新工艺——内衬管滑(拉)入衬装、无缝衬装、管道翻衬、管道喷涂衬装；②在线管道更新工艺——爆(碎)管衬装；③非在线敷管工艺——非定(导)钻技术、定(导)钻技术、顶管及微型隧道施工工艺。
不开挖管道普通技术经济指标项目典型施工速度(m/d)* 施工费用(以管径为150mm为例)(元/m)内衬管滑(拉)入衬装 100 492无缝衬装 60～120 740管道翻衬 100～200 980～1 230管道喷涂衬装 100 水泥砂浆喷涂：333环氧树脂喷涂：492爆(碎)管衬装 100 740注：*施工速度是在满足8 h内使更新管道恢复供水的条件下得出的，而不是因为技术本身的限制。
5、问：PAP、PAPR搭接焊与对接焊的区别有那些？答：焊接有对接焊和搭接焊两种，国际上这两种焊法在生产领域都大量采用。
PVC常识
胶粒质量异常原因一、PVC胶粒生产过程中的异常现象1.起颗粒（形状规则)搅拌：混炼不均，可塑剂包裹PVC，产生颗粒；死角：指在不同批次混料时料筒没有清理干净，残余料过度胶化；押出：温度不够，胶化不良，产生颗粒；可以使用滤网：提高背压，使胶化不好的PVC回流。
2.杂质颗粒（形状不规则，棱角状颗粒）：杂质主要来自原材料中的CCR、CaCO3；来自安定剂的杂质很少：钙锌系中少，铅系中多点。
3．结团A、押出温度过高，风冷机降温效率低，导致结团；B、押出温度正常，出现结团一般是与原材料中的安定剂有关系。
(结团与操作有关，可通过调控温度来避免)4、色差：A、人为因素：配色；B、材料有关；安定剂很差，在配色过程中不停搅拌升温，PVC劣化变黄；5、气孔：人为操作原因－加工温度过高，外滑剂不足，低分子量物质气化；机台原因－押出过程中，物料夹带的空气被挤出，机台排气不好会引起小气孔。
6、胶化不良：与机台、操作温度有关。
7、外观：A、粗糙:I、与材料：CaCO3粒径不稳定过大（重钙2500粒径在1.5um以下）II、人为操作：滑剂比例过低B、无光泽：胶化温度过低，胶粒雾面无光泽。
二、成品之库存变化（储存环境、包装材料）1、变色：安定剂的耐候性差。
2、淅出：原材料方面－滑剂，包括安定剂里的滑剂；作为可塑剂使用的氯化石腊P－52也易析出，现在已被禁止使用。
3、吸湿：与季节特别是夏季的梅雨天气有关系，胶粒中硬脂酸钙、CCR中的CaCO3吸水份较厉害。
若胶粒潮湿不利于二次加工会有气孔。
可以采取以下措施避免吸湿：3.1待胶粒充分降温后再装袋；3.2进行防潮包装。
4、防铜锈：在未处理的铜线被PVC外披料包覆有发现铜氧化现象，原因在于安定剂的酸碱度偏酸，一般要求在中性。
当然铜线不是决对的呈圆柱状包覆中混有空气也是有可能的。
5、老化：安定剂的耐老化性差。
PVC塑胶的UL老化测试标准产品等级UL-60°C UL-80°C UL-90°C UL-105°C UL老化测试条件100°Cx168hr110°Cx168hr121°Cx168hr136°Cx168hr老化前抗拉强度(kgf/cm2)≥130≥130≥130≥130拉断时的伸长率(%)≥200≥200≥200≥200老化后抗拉强度保留%≥75≥75≥75≥75拉断时的伸长率保留%≥65≥65≥65≥65认识PVC–化解你我疑虑一、PVC是稳定、安全、无毒的塑胶近日报导PVC制品经过加热，聚合不完全的氯乙烯单体会释出，有致癌之虞。
PVC管规格和型号的常见问题解答
PVC管规格和型号的常见问题解答PVC管作为一种广泛应用于建筑、给排水、电力、通信等领域的管材，其规格和型号的选择对工程效果具有重要影响。
下面将对PVC管规格和型号的一些常见问题进行解答。
一、PVC管规格的选择1. PVC管的规格一般以外径表示，常见的有DN20、DN25、DN32等，其中DN表示公称直径，单位为毫米。
选择PVC管的规格应根据具体工程需求和管路设计来确定。
2. 选择合适的PVC管规格时需要考虑管道的流量、压力、使用环境等因素。
一般来说，大流量和高压力的场合需要选用大口径的管道，而小流量和低压力的场合可以选择小口径的管道。
3. 在选择PVC管规格时还需考虑管道的连接方式。
常用的连接方式有胶接、热熔、螺纹等，不同连接方式适用的管径范围可能有所差异。
二、PVC管型号的选择1. PVC管的型号可以根据其材质和功能来确定。
目前市场上常见的PVC管型号有普通PVC管、增强型PVC管、排水专用PVC管等。
2. 普通PVC管是一种用途广泛的管材，适用于一般的给水和排水工程。
增强型PVC管则具有更高的强度和刚性，适用于承受一定压力和冲击的场合。
3. 排水专用PVC管采用特殊的结构设计和材料配方，具有良好的排水性能和耐化学腐蚀性能，适用于排水系统中的污水处理等环境。
三、其他常见问题解答1. PVC管的颜色有何区别？一般来说，普通PVC管通常为白色或灰色，而增强型PVC管常为绿色或橙色，排水专用PVC管则一般为黄色或橙色。
颜色的区别主要是为了便于区分不同类型的管道。
2. 如何选择适合的PVC管材料？PVC管可分为刚性管和柔性管两种材料。
一般情况下，刚性PVC管适用于埋地使用，柔性PVC管适用于曲线及较狭窄的空间。
3. PVC管的质量如何辨别？常见的辨别方法包括观察管材表面是否平整、检查管材的颜色是否均匀、评估管材的硬度和韧性等。
4. PVC管的防腐性能如何？PVC管具有较好的耐化学腐蚀性能，可以在酸、碱等恶劣环境下长期使用。
塑料管的小知识
塑料管的小知识一、聚氯乙烯塑料井管是如何制作的？聚氯乙烯井管的制做是历经机械设备挤压成型制冷而成形的。
聚氯乙烯塑料过滤装置的制做，分成一回成形和机械加工制造两类。
一回成形是用专业制作的模具，在190℃的注射温度，100公斤/平方厘米的注射工作压力下，用注射机将原材料注射到模具内，经增加制冷而成形。
机械加工制造是用塑料井管经打孔缠丝制做而成。
二、聚氯乙烯塑料井管的特性有什么？聚氯乙烯井管的特性关键有3点。
第一条，该井管具备优质的化学可靠性和耐蚀性，不会受到酸、碱、盐、原料油等物质的腐蚀，电气设备绝缘性能优良。
第二条，井管的物理性能：比例为1.35~1.60；抗拉强度为450kg/平方厘米；抗拉强度为800kg/平方厘米；抗拉强度为800kg/平方厘米。
上述物理性能均在20℃时测量。
第三条特性，200mm 直径的塑料过滤装置，经实验说明，其抗压强度毁坏应力为8000kg，抗压强度毁坏应力为4780公斤。
三、塑料井管的优、优势与劣势？优势有下列几条。
第一位，在强酸、碱性水或别的侵蚀性水里，能具有耐腐蚀功效。
在这类种类地表水地域建井，用塑料软管比钢管的长寿命。
在管道井产生化学阻塞状况时，能够数次开展酸处理，而不毁坏井管。
下一个，它的净重为钢管的1/5，运送轻巧，安装非常容易，运用时非常容易开展机械加工制造。
第3个，在生产制造上不用有色金属，很多生产制造时工程造价比钢铁井管划算，比如200mm直径的钢制井管价钱为33.2元/米，而一样直径的塑料井管的研发价钱为28.3元/米。
塑料井管的缺陷是热安定性低，热膨胀系数大，通常温度超出60℃时，其抗压强度将大幅度减少，80℃时即逐渐变软，130℃时呈绵软情况，另外在超低温时会变脆，因而塑料井管的运用温度范围在-5~45℃间。
因而存储的库房应干躁，室内温度不可以高过25℃，运送和运用中不可投掷和撞击，运送期内井管两边运用草绳捆扎好。
PVC管知识
2分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。
据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。
居民纷纷向政府部门投诉，造成一种社会问题。
塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。
塑料管特点及应用［一］聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。
其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。
管径比公称直径大一号。
如PPR32 就相当于DN25，PPR63就相当于DN50.管径具体分为DN20、DN25、DN32、DN40、DN50、DN63、DN75、DN90、DN110.管件种类繁多三通、弯头、管箍、变径、管堵、管卡、支架、吊架。
PE、PPR管材知识50问
P E、PPR管材知识50问1.聚乙烯管材有哪些成份组成，它们各起什么作用？答：聚乙烯管材是以聚乙烯树脂为主要原料，添加一定量的热稳定剂、着色剂和加工助剂经挤出成型制成。
热稳定剂也叫抗氧剂，作用是延缓或抑制聚乙烯在加工过程中的高温氧化；着色剂（或叫光稳定剂），在聚乙烯管道原料中一般为黑色或蓝色，主要是为了防止降解和起警示的作用；加工助剂的作用是提高聚乙烯的加工性能。
2.聚乙烯管道相对于金属管道的优点有哪些？答：①能耗低，质量轻，可回收，是新一代环保产品，使用寿命长；②安装（连接）可靠、方便，可实现多种特殊场合的使用要求，对管基的要求低；③可挠性好，抗地质运动能力强；④卓越的耐腐蚀性能。
3.目前使用的聚乙烯原料PE63、PE80、PE100是什么含义？它们在使用上有什么差别? 答：4.什么是管材的公称压力（PN）、工作压力、设计压力及其关系? 答：公称压力是指管材20℃持续输送水的工作压力。
若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。
工作压力是指管道正常工作状态下作用在管内壁的最大持续运动压力，不包括水的波动压力。
设计压力是指管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
三者的关系：公称压力三工作压力设计压力=1.5X工作压力工作压力由管网水力计算而得出。
5.什么是水锤压力？答：管道系统中，由于水的流速发生突然变化，而产生的瞬时波动压力。
6. SDR是指什么？它和公称压力（PN）有何关系？答：SDR是标准尺寸比，是公称外径与公称壁厚的比值，即SDR=d n/e n O SDR越大，承压能力越低；反之SDR越小，承压能力越高。
PE给水管道SDR与PN的关系如下表：聚乙烯（PE80）给水管道的公称压力（MPa）聚乙烯（PE100）给水管道的公称压力（MPa）7. PE管道连接的方法有哪两大类？答：PE管道连接主要有以下几种方法:热熔连接一一包括：热熔对接连接、热熔承插连接、热熔鞍型连接。
管道材料知识点汇总表
管道材料知识点汇总表1. 管道材料基本概述管道是一种用于输送流体的管状结构，它起着连接、输送和控制流体的作用。
为了满足不同的使用需求，不同的管道材料被设计和选用。
本文将就常见的管道材料进行知识点汇总。
2. 塑料管道材料2.1 PVC管道材料PVC（聚氯乙烯）管道材料是一种常见的塑料管道材料，具有耐腐蚀、耐高温、绝缘等特点。
它广泛用于建筑、给排水系统、电力电缆护套等领域。
知识点总结：•PVC管道材料的优点包括耐腐蚀性、耐高温性、绝缘性等。
•PVC管道材料的缺点是容易老化、易燃。
2.2 PE管道材料PE（聚乙烯）管道材料是一种具有高强度、耐化学腐蚀、耐寒性好的塑料管道材料。
它广泛用于供水、燃气、油气输送等领域。
知识点总结：•PE管道材料的优点包括耐化学腐蚀性、耐寒性好、抗压能力强等。
•PE管道材料的缺点是耐热性差、易老化。
2.3 PPR管道材料PPR（聚丙烯随机共聚物）管道材料是一种环保、耐高温、耐腐蚀的塑料管道材料。
它常用于热水供应系统、空调系统、化工管道等。
知识点总结：•PPR管道材料的优点包括耐高温性、耐腐蚀性、环保性好等。
•PPR管道材料的缺点是耐压能力相对较低。
3. 金属管道材料3.1 钢管道材料钢管道材料是一种强度高、耐压能力强的金属管道材料，广泛应用于石油、化工、天然气等领域。
常见的钢管道材料有无缝钢管、焊接钢管等。
知识点总结：•钢管道材料的优点包括强度高、耐压能力强、耐腐蚀性好等。
•钢管道材料的缺点是容易生锈，维护成本较高。
3.2 铸铁管道材料铸铁管道材料是一种强度高、耐压能力强的金属管道材料，常用于给水、排水、燃气管道等。
它具有耐磨性好、耐腐蚀性好的特点。
知识点总结：•铸铁管道材料的优点包括强度高、耐压能力强、耐磨性好等。
•铸铁管道材料的缺点是容易生锈，重量较大。
3.3 不锈钢管道材料不锈钢管道材料是一种耐腐蚀性好、抗氧化性好的金属管道材料，广泛应用于石油、化工、食品加工等领域。
它具有耐高温、耐低温、抗拉性强的特点。
PVC管材的特点及常见问题
家庭装修的布线一般都采用PVC塑料管作电线保护管材。
根据PVC管的特点，主要应用于明装或暗装配线工程中，对电线、电话线、有线电视线路等起到良好保护作用。
PVC护线管根据施工的不同可分a.圆管b.槽管c.波形管根据PVC管材管壁的薄厚可分为轻型管：主要用于挂顶中型管：用于明装或暗装重型管：主要用于埋藏混凝土中家庭装修主要选择轻型和中型管，电线管的特性阻燃性能好 PVC管材在火焰上烧烤离开后，自燃火能迅速熄灭，避免火势沿管道蔓延；同时，由于它传势性差，在为灾情况下，能在较长时间内有效地保护线路，保证电器控制系统运行，便于人员疏散。
疏缘性好能承受高压而不被击穿，有效避免漏、触电危险。
耐腐蚀、防虫害 PVC管具有耐一般酸碱性能，同时，由于PVC管内不含增塑剂，因此无虫鼠危害。
拉压力强能承受强压力，适合于明装或暗装在混凝土中，不怕受压破裂。
施工简便 A:PVC管重量轻，便于车辆运输和人工搬运，施工安装时轻便省力。
B:PVC管容易弯曲，只要插入一根弯弹簧，可以在室温下人工弯曲成形。
C:剪接方便，用剪管器可以方便地剪断直径32mm以下的PVC管，用粘合剂和有关附件，可以迅速方便地把PVC管连接成所需的形状。
电线管的常规尺寸直径16mm直径20mm直径25mm电线管常用附件由于PVC管材管径的不同，因此配件的口径也不同，应选择同口径的与之配套。
根据布线的要求，管件的种类有：入盒接头、接头、管卡、变径接头、分线盒等。
电线管操作注意事项a.在铺设电线穿管时电线的总的线截面积，不能超出线管内直径的40%。
b.在设计电线铺设时电线与信号线不能同穿一根线管，以避免相互干扰。
PVC管材用途特点：抗冲击压强，可以明装，也可以暗装，不怕受压爆裂，耐腐蚀，防虫害，耐酸碱性能优良，不含增塑剂。
阻燃性好，着火后，迅速熄灭，绝缘性能好，能承受高电压而不被击穿，有效避免漏电危险。
施工方法，可热弯，也可冷弯。
好的管壁表面光滑，无明显气泡，裂纹和色泽不均，颜色为白色。
15-7. PVC常见问答整理如下
7.PVC常见问答整理如下1、问：物料超负荷积存在仓，但生产线却时常停拉待料，物控起不到作用，因为货物的回料期控制在采购员的手中，而采购部又是老板直接控制。
我想这应该是企业管理不善造成的。
针对这种情况，不知有什么好的建议呢？可否支两招？答：如果您有足够的时间和精力，可将每月/周进、出物料做个详细的汇总，并说明有多少物料是用在合理的地方，有多少物料存放过久造成资金积压。
并说明哪些积压是可以避免的，要如何改进工作方式，与供应商进行沟通解决。
这样多几次向老板提供每个月（或每周）浪费的资金数额以及合理的解决方案，让他知道他的钱是否花得合理。
当然，有的老板对这种做法也不以为然，你可试着利用自己的能力与相关部门沟通取得配合，例如：人力资源部、采购部门及生产部、PMC或WH部等。
如果这些做好了，你的能力将会有大的提升，并协助企业向上迈一个很大的台阶。
生管物控论坛要知道，企业发展壮大了，对每个人都有好处；企业停滞不前，对每个人来说，都是件很痛苦的事。
2、问：我公司是一家私营小企业，现在的问题是：业务订单不稳定，经常性插急单，PMC没有职权小，很多事情受到老板的控制，无法有效的推行计划。
针对这种情况不知道有什么好的建议？答：其实这个问题是很多企业都会遇到的，毕竟小企业还是占大多数的嘛！再正规的厂也会出现插急单的事情。
针对您的问题，已经不是怎么做事的问题了，而是要考虑如何应用战术了。
您可以试试以下方法：1）首先将您现在的流程中出现的关键问题找出来，并制订一个解决方案，这个方案中一定要注明每个人现在扮演的是什么角色，应该扮演什么样的角色；现在这样的利弊是什么，你方案中的利弊是什么；现在这样做的代价是什么，改革后的代价又是什么。
一定要有鲜明的对比。
这个方案完成后，一定要与相关部门进行沟通，不要存在漏洞。
经多方沟通后，觉得这样做确实可行时，请将你的方案先给您老板看看，征求他的高见。
2）其次，做任何事都不能简简单单停留在“想要”上，而是让别人感觉到你“一定要”。
PVC管材知识50问
PVC管材知识50问PVC管材知识50问1.什么是PVC-U管材？答：PVC-U管材是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经挤出成型，通过冷却、固化、定型、检验、包装等工序制成的管材。
2. PVC-U给水管用作饮用水管是否有毒？答：有人常问PVC-U塑料管有毒吗？要弄清这个问题，首先要明白什么是塑料管中的毒，人们常说的毒，其实就是塑料管中的铅、镉、锡、汞、氯乙烯单体。
对此，国家预防医学科学院环境卫生监测所对此有严格的规定，如果上述物质超过了国家规定的标准，就不能做给水管使用了。
我公司所产管材铅、镉、锡、汞、氯乙烯单体的含量等指标均符合《GB/T17219-1999生活饮用水输配水设备及防护材料的安全性评价标准》，可放心使用。
3. PVC材料可燃性怎样？答：PVC的含氯量高达56%，因而本身有阻燃和离火自熄性，是一种“难燃材料”。
4. 为什么螺旋消音管，在排水时噪音较低？答：因为管内壁与管壁一起加工成型有六条突出三角螺旋肋，三角形螺旋肋高了3mm，由于螺旋肋的导流作用，管内水流沿管内壁呈螺旋下落，形成较为稳定并且密实的水膜旋流，管中心是一个通畅的空气柱，污水的下降极限流速就有所减小，显著地降低了立管内的压力波动，所以螺旋消音管在排水时噪音较低。
5. 为什么墙体内的穿线管采用PVC穿线管，而不再使用钢管？答：因为PVC穿线管具有良好的自熄性和阻燃性，电性能，好体积电阻和击穿电压高，内外壁光滑不磨损导线，质量轻，可粘接，安装方便，工作量仅为钢管的1/2 ，利于环保可回收反复加工，低造价的优点，所以PVC穿线管得以大量使用，并取代钢管。
6. PVC-U雨水管置室外，长期受阳光照射，其防紫外线功能如何？答：普通塑料管道受阳光照射，会出现不同程度的老化，而PVC-U雨水管通过特殊配方，具有良好的抗紫外线性能和耐候性能，安装在室外不易老化、变色。
7. 高压电力电缆管PVC-C和低压电力电缆管PVC-U的耐电压值？答：PVC-C指氯化聚氯乙烯，用于高压（1万伏以下）电力电缆护套管；PVC-U指硬聚氯乙烯，用于低压（1千伏）电力电缆护套管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVC管材知识50问1.什么是PVC-U管材？答：PVC-U管材是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经挤出成型，通过冷却、固化、定型、检验、包装等工序制成的管材。
2. PVC-U给水管用作饮用水管是否有毒？答：有人常问PVC-U塑料管有毒吗？要弄清这个问题，首先要明白什么是塑料管中的毒，人们常说的毒，其实就是塑料管中的铅、镉、锡、汞、氯乙烯单体。
对此，国家预防医学科学院环境卫生监测所对此有严格的规定，如果上述物质超过了国家规定的标准，就不能做给水管使用了。
我公司所产管材铅、镉、锡、汞、氯乙烯单体的含量等指标均符合《GB/T17219-1999生活饮用水输配水设备及防护材料的安全性评价标准》，可放心使用。
3. PVC材料可燃性怎样？答：PVC的含氯量高达56%，因而本身有阻燃和离火自熄性，是一种“难燃材料”。
4. 为什么螺旋消音管，在排水时噪音较低？答：因为管内壁与管壁一起加工成型有六条突出三角螺旋肋，三角形螺旋肋高了3mm，由于螺旋肋的导流作用，管内水流沿管内壁呈螺旋下落，形成较为稳定并且密实的水膜旋流，管中心是一个通畅的空气柱，污水的下降极限流速就有所减小，显著地降低了立管内的压力波动，所以螺旋消音管在排水时噪音较低。
5. 为什么墙体内的穿线管采用PVC穿线管，而不再使用钢管？答：因为PVC穿线管具有良好的自熄性和阻燃性，电性能，好体积电阻和击穿电压高，内外壁光滑不磨损导线，质量轻，可粘接，安装方便，工作量仅为钢管的1/2 ，利于环保可回收反复加工，低造价的优点，所以PVC穿线管得以大量使用，并取代钢管。
6. PVC-U雨水管置室外，长期受阳光照射，其防紫外线功能如何？答：普通塑料管道受阳光照射，会出现不同程度的老化，而PVC-U雨水管通过特殊配方，具有良好的抗紫外线性能和耐候性能，安装在室外不易老化、变色。
7. 高压电力电缆管PVC-C和低压电力电缆管PVC-U的耐电压值？答：PVC-C指氯化聚氯乙烯，用于高压（1万伏以下）电力电缆护套管；PVC-U指硬聚氯乙烯，用于低压（1千伏）电力电缆护套管。
8. 为何PVC管可取代铸铁管用于排污？答：因为PVC 材料具有化学性好，不生锈，耐老化性好，寿命长，耐酸耐碱、耐腐蚀、强度高造价低等特点，所以是比铸铁更理想的排污用材。
9. 什么是PVC的稳定剂？常用的PVC稳定剂有哪些？答：在塑料成型加工、贮存和使用过程中能阻缓PVC材料变质的物质，称为稳定剂，包括：热稳定剂、光稳定剂和抗氧剂等。
常用的PVC热稳定剂主要有：铅盐类（三盐基性硫化铅、二盐基性亚磷酸铅、二盐基性硬脂酸铅）、金属皂类（硬质酸钙、硬质酸锌）等；光稳定剂主要有：炭黑、钛白粉、氧化锌等。
10. PVC加工过程中为何要添加稳定剂？答：因为PVC在65～85℃开始软化，170℃以上成黏流状态，140℃即开始少量分解，且随温度升高分解速度增加，但此时因此为了保证PVC制品的塑化成型，就需要加入稳定剂以防止PVC的分解。
11. PVC管材生产过程中加入填充剂的目的是什么？答: 加入填充剂的目的，一方面是为了降低成本，另一方面是为了提高管材的某些物理机械性能，如硬度、热变形温度、尺寸稳定性与降低收缩率，同时增加电绝缘性和耐燃性。
12 .PVC给水管常用到的压力等级有哪些？答：PVC给水管常用的压力等级有0.63MPa，0.8MPa，1.0MPa，1.25MPa，1.6MPa，2.0MPa，2.5MPa七个级别。
13.. PVC给水管主要有几种连接方式？答：PVC-U给水管主要有胶粘剂粘接，橡胶接口（R-R）和法兰连接。
14. PVC管道能用胶粘剂连接的原理？答：PVC-U给水管专用胶粘剂是PVC原料溶解于特殊的溶剂而制成的一种胶液。
当PVC-U产品表面涂上胶粘剂后，就会呈现膨润状，如与另一PVC产品的密接时，可以使二者表面的PVC分子之间产生相互扩散溶解粘连作用，待溶剂挥发后，PVC产品二者的连接面便粘接为一体。
PVC-U管道的胶粘连接就是利用此原理来进行连接的。
15. PVC 管道在连接过程中对人体有无危害？答：管道连接接用胶粘剂都要使用到易挥发的化学品，但由于其用量极少，且其本身的毒性不大，不会对环境和操作人员构成危害。
16. 单螺杆挤出机和双螺杆挤出机的区别？答：单螺杆挤出机的输送主要依靠物料与机筒间所产生的摩擦力，而双螺杆挤出机为正向输送，有强制将物料推向前进的作用，并且双螺杆挤出机在两根螺杆的齿合处还对物料产生剪切作用。
17. 挤出机分几个系统？答：分为传动系统，挤压系统，加热冷却系统，控制系统。
18. 挤出机的挤出系统由哪几部分组成？答：由机筒和螺杆组成。
19. 普通型螺杆可以分为哪几种？答：分为等距变深型螺杆，等深变距螺杆，变深变距螺杆。
20. 新型螺杆可以分为哪几类？答：分为分离型螺杆，屏障型螺杆，分流型螺杆和组合型螺杆。
21. 加料方式分为哪几类？答：分为重力加料和强制加料。
22. 螺杆分为几段？答：螺杆分三段，即加料段，熔融段，均化段。
23. 挤出机有几种加热方式？答：三种：热载体加热，电阻加热和电感应加热。
24. 挤出机螺杆转速应控制在最大挤出量的多少合适？答：控制在最大挤出量的80%所对应的转速范围较合适。
25. 水冷的特点？答：水冷速度快，体积小，成本低，噪音低。
26. 螺杆冷却的目的？答：利于加料段物料的输送，同时防止物料因过热和分解，有利于排气。
27. 挤出机的冷却包括什么？答：挤出机的冷却包括机筒的冷却，螺杆的冷却，料斗座的冷却。
28. 什么是口模？答：口模是成型制品横截面的部分。
29. 生产中有几种模头？答：有蓝式模头，螺旋式模头，十字模头。
30. 多孔板的作用？答：使物料由旋转运动变为直线运动，阻止杂质和没有塑化好的物料通过，增加料流背压，使制品更加密实。
31. 定径套分几段？答：分三段，第一段冷却，第二段抽真空第三段继续冷却。
32. 在高速挤出时，进料段一区为什么要冷却？答：防止管材黏附在定径套内壁上。
33. 真空定径的优点？答：真空定径比较简单，不需要气塞杆，废料较少，定径效果好，管材外表面光滑，壁厚均匀。
34. 定径套过长会出现什么情况？答：如果过长会使操作不方便，引起较高的摩擦阻力，增加牵引功率，导致管材产生内应力，使管材表面光洁度降低。
35. 落锤冲击试验是考验管材的什么性能？答：落锤冲击试验是考验管材的低温抗冲击性能。
36. 维卡软化温度是考验管材的什么性能？答：维卡软化温度是评价材料耐热性能，维卡软化温度越高，表明材料受热时的尺寸稳定性越好，热变形越小，即耐热变形能力越好，刚性越大，模量越高。
37. PVC管材表面变色的原因？怎么排除？答：可能原因：①机筒或机头温度过高，使物料分解；②物料稳定性不够，发生分解；③温度仪表控制失灵，超温引起分解。
排除方法：①降温；②检查PVC树脂还是稳定剂引起稳定性不够，更换树脂或稳定剂，或增加稳定剂份数；③调校，检修仪表38. 下料困难，下料不稳的原因？怎么排除？答：可能原因：①粉料潮湿；②加料螺杆转速不稳或干混密度波动；③粒料架桥；④加料口温度过高；⑤加料口或加料螺杆阻塞。
排除方法：①干燥原料，务使干混料受潮；②稳定工作电压，稳定热混工作条件；③筛除异型粒料，减少水分；④降低加料段温度，或冷却加料口；⑤清理料斗或加料螺杆。
39. 外表无光泽的原因？怎么排除？答：可能原因：①口模温度低；②剪切速率太大，熔体破裂；③口模温度过高或内表面光洁度差；④塑化不良；⑤外润滑剂含量过低；⑥CaCO3的粒度过大或粒径分布过宽。
排除方法：①提高口模温度、增加ACR用量以提高剪切；②适当提高料温、提高ACR用量或降低牵引速度；③降温,降低粗糙；④提温、增加加工助剂；⑤在保证物料塑化的前提下,适当增加外润滑剂；⑥更换适用的碳酸钙。
40. 管材表面起皱纹的原因？怎么排除？答：可能原因：①口模四周温度不均匀；②冷却不良；③牵引太慢；④料内有杂质；⑤芯模温度太低；⑥机身温度过低；⑦牵引速度太快。
排除方法：①检查加热圈；②开大冷却水或降低却水温度；③加快牵引；④调换原料；⑤提高芯模温度；⑥提高机身温度；⑦减速。
41. 内壁毛糙的原因？怎么排除？答：可能原因：①芯模温度太低；②机筒温度过低,塑化不良；③螺杆温度太高排除方法：①提高模芯温度或增加工助剂；②提高温度或增加ACR用量；③加强螺杆冷却42. 管壁起泡的原因？怎么排除？答：可能原因：①料过潮；②机筒二段后真空排气孔处真空度过低或堵塞；③有分解(机头温度过高) 。
排除方法：①干燥；②检查泵工作状况,管路有无堵塞(抽粉子引起)；③降低温度。
43. 管壁厚度不均匀的原因？怎么排除？答：可能原因：①口模、芯棒不同心；②机头温度不均,出料有快慢；③牵引速度不稳；④真空槽真空度有波动。
排除方法：①调模；②检查加热圈,检查螺杆有无脉动现象；③检查维修牵引机；④检查真空泵及其管路。
44. 内壁凹凸不平的原因？怎么排除？答：可能原因：①螺杆温度过高；②螺杆转速过快,引起融体破裂。
排除方法：①降螺杆温度；②降螺杆转速。
45. 管材弯曲的原因？怎么排除？答：可能原因：①管壁厚度不均；②机头四周温度不均；③机身、定径槽、牵引不在一条轴线上；④冷却槽两端孔不在一条直线上；⑤冷却槽喷头出水不均匀。
排除方法：①同44；②检查电热圈；③调节至一条轴线上；④调节至一条轴线上；⑤调节、更换喷头。
46. 断面有气泡的原因？怎么排除？答：可能原因：①物料水份高；②混料温度低, 水份未排出；③排气孔真空度低或管道堵塞；④机身或模头温度过高；⑤混配料热稳定性差。
排除方法：①干燥或换喷头；②提高混料温度；③检查真空泵及其管路；④降低温度；⑤检查修改配方47. 管材产生气阻破坏的原因？怎么排除？答：可能原因：输水管道的起伏段，没有安装进排气阀，产生气阻爆管。
预防措施：必须在山岭管段或谷底管段设进排气阀。
.48. 制品有分解线的原因？怎么排除？答：可能原因：①物料在机头内分解；②稳定剂或润滑剂不足。
排除方法：①降低机头温度或清理机头；②补充助剂。
49. 给水管和排水管的区别？答：给水管是压力管，一般管壁较厚，技术指标较高；排水管是用来排水的，一般分为雨水管和污水管，与给水管最大的区别就是不需要承受压力，是非压力管，主要靠管子的倾斜自然流动，其管壁几乎无压力，管壁较薄，对管材本身没有压力和卫生指标的要求。
50. PVC原料的种类有哪些？答：根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。
据聚合方法，聚氯乙烯可分为四大类：悬浮法聚氯乙烯，乳液法聚氯乙烯、本体法聚氯乙烯、溶液法聚氯乙烯。
由于悬浮法聚氯乙烯是疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面疏松多孔呈网状。
