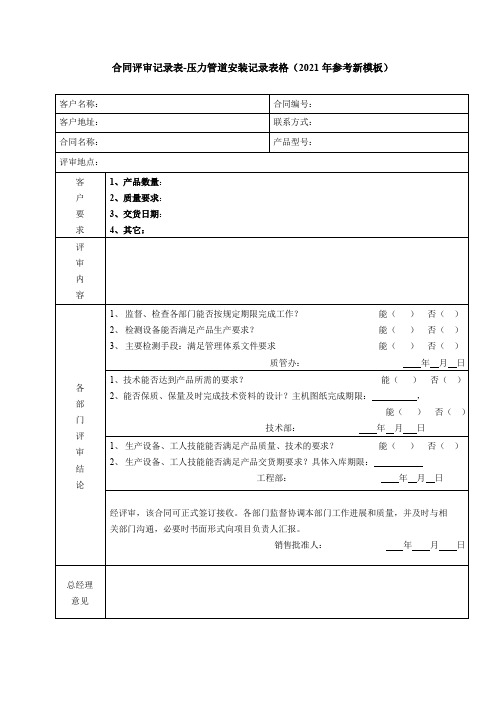

合同评审记录表-压力管道安装记录表格(2021年参考新模板)
合同评审记录表-压力管道安装记录表格（2021年参考新模板）
客户名称：合同编号：
客户地址：联系方式：
合同名称：产品型号：
评审地点：
客户要求1、产品数量：
2、质量要求：
3、交货日期：
4、其它：
评审内容
各部门评审结论1、监督、检查各部门能否按规定期限完成工作？能（）否（）
2、检测设备能否满足产品生产要求？能（）否（）
3、主要检测手段：满足管理体系文件要求能（）否（）
质管办：年月日
1、技术能否达到产品所需的要求？能（）否（）
2、能否保质、保量及时完成技术资料的设计？主机图纸完成期限：，
能（）否（）
技术部：年月日
1、生产设备、工人技能能否满足产品质量、技术的要求？能（）否（）
2、生产设备、工人技能能否满足产品交货期要求？具体入库期限：
工程部：年月日
经评审，该合同可正式签订接收。
各部门监督协调本部门工作进展和质量，并及时与相
关部门沟通，必要时书面形式向项目负责人汇报。
销售批准人：年月日
总经理意见。
压力管道安装记录表
附件三广东省源天工程公司压力管道安装质量管理体系记录表格（依据GB/T19001-2000建立）记录表格目录记录表格目录(续)注：除业主、监理、工程所在地质监站等部门有要求使用指定表格外，均应执行以上表格。
焊接工艺作业指导书焊接工艺作业指导书(续)焊接工艺评定报告焊接工艺评定报告（续）焊接工艺卡焊材库温、湿度记录材料检验、入库单焊材检验、入库单材料台帐材料领用单YLGD-08高压管件加工记录管道补偿器安装记录固定管架及弹簧支、吊架调整记录管道接地测试记录安全附件安装记录压力表、温度计检查记录管道系统吹扫清洗记录阀门试验记录安全阀最终调试记录管道系统压力试验记录管道气密性试验记录管道防腐工程施工记录射线探伤报告（一）年月日射线探伤报告（续）YLGD－23年月日射线探伤工艺卡射线探伤工作记录YLGD－25 试件名称：X光机号：委托单位：增感方式：磁粉探伤工艺卡磁粉（或渗透）探伤记录检测人：审核人：年月日磁粉探伤报告超声波探伤报告YLGD-29年月日热处理报告压力管道安装检查记录质量控制点检查记录YLGD-32设计图纸会审记录（一）设计图纸会审记录（二）记录人：设计变更洽商记录项目经理： 经办人：施 工 日 志年 月 日 星期温度：2时 ℃，8时℃，14时 ℃，20时 ℃，日平均 ℃；天气：上午施工员：记录员：第页分项工程质量技术交底卡专业技术负责人：交底人：接受人：设备开箱检查记录隐蔽工程验收记录。
管道安装工作业专项记录
管道安装工作业专项记录一、工程信息工程名称：XXXX管道安装工程工程地点：XXXX市XXXX区施工日期：XXXX年XX月XX日至XXXX年XX月XX日施工队伍：XXXX管道安装施工队二、作业内容本次作业主要涉及以下工作内容：1.管道材料准备：包括钢管、弯头、三通、法兰等材料的采购和验收。
2.管道加工：包括切割、焊接、打磨等作业。
3.管道安装：包括管道支架制作、管道安装、法兰连接等作业。
4.管道试压：对安装完成的管道进行压力测试，确保管道质量。
5.管道防腐：对管道进行防锈、喷漆等处理，延长管道使用寿命。
6.管道验收：对安装完成的管道进行验收，确保符合设计要求和质量标准。
三、安全措施本次作业采取了以下安全措施：1.施工前对施工人员进行安全教育培训，提高安全意识。
2.施工现场设置安全警示标识，确保人员安全。
3.施工人员佩戴安全帽、防护眼镜、手套等劳保用品，确保人身安全。
4.定期对施工现场进行安全检查，及时发现和消除安全隐患。
四、质量保障措施本次作业采取了以下质量保障措施：1.采购优质的管道材料，确保源头质量。
2.严格按照设计要求和施工规范进行施工，确保施工质量。
3.对施工人员进行技能培训，提高施工质量水平。
4.对安装完成的管道进行试压和验收，确保管道质量符合要求。
五、问题和改进措施本次作业中存在以下问题：1.部分施工人员安全意识不够强，需要加强安全教育培训。
2.部分管道安装位置不够准确，需要加强施工前的测量和定位工作。
3.部分法兰连接处存在渗漏现象，需要加强法兰连接工艺的控制和管理。
针对以上问题，我们采取了以下改进措施：1.加强安全教育培训，提高施工人员安全意识。
2.加强施工前的测量和定位工作，确保管道安装位置准确。
3.加强法兰连接工艺的控制和管理，确保法兰连接质量符合要求。
4.对存在问题的管道进行返工或维修，确保管道质量符合要求。
5.定期对施工现场进行安全检查和质量检查，及时发现和解决问题。
6.加强与其他施工队伍的沟通和协作，共同推进工程进度和质量。
天天管道安装记录

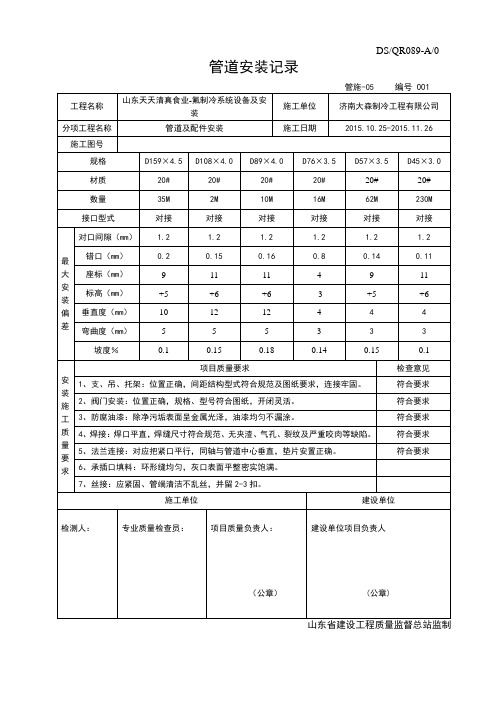

管施-05 编号 001工程名称山东天天清真食业-氟制冷系统设备及安装施工单位济南大森制冷工程有限公司分项工程名称管道及配件安装施工日期2015.10.25-2015.11.26 施工图号规格D159×4.5 D108×4.0 D89×4.0 D76×3.5 D57×3.5 D45×3.0 材质20# 20# 20# 20# 20#20#数量35M 2M 10M 16M 62M 230M 接口型式对接对接对接对接对接对接最大安装偏差对口间隙（mm） 1.2 1.2 1.2 1.2 1.2 1.2 错口（mm）0.2 0.15 0.16 0.8 0.14 0.11 座标（mm）911114911标高（mm）+5+6+6-3+5+6垂直度（mm）1012124 4 4 弯曲度（mm）5553 3 3 坡度％0.10.150.180.140.150.1安装施工质量要求项目质量要求检查意见1、支、吊、托架：位置正确，间距结构型式符合规范及图纸要求，连接牢固。
符合要求2、阀门安装：位置正确，规格、型号符合图纸，开闭灵活。
符合要求3、防腐油漆：除净污垢表面呈金属光泽，油漆均匀不漏涂。
符合要求4、焊接：焊口平直，焊缝尺寸符合规范、无夹渣、气孔、裂纹及严重咬肉等缺陷。
符合要求5、法兰连接：对应把紧口平行，同轴与管道中心垂直，垫片安置正确。
符合要求6、承插口填料：环形缝均匀，灰口表面平整密实饱满。
7、丝接：应紧固、管端清洁不乱丝，并留2-3扣。
施工单位建设单位检测人：专业质量检查员：项目质量负责人：（公章）建设单位项目负责人(公章)山东省建设工程质量监督总站监制管施-05 编号 002工程名称山东天天清真食业-氟制冷系统设备及安装施工单位济南大森制冷工程有限公司分项工程名称管道及配件安装施工日期2015.10.25-2015.11.26 规格D38×2.5 D32×2.5 D25×2.5 D20×2.0材质20#20#20#20#数量95M 50M 295M 290M接口型式对接对接对接对接最大安装偏差对口间隙（mm） 1.2 1.2 1.2 1.2 错口（mm）0.18 0.17 0.1 0.15 座标（mm）41144标高（mm）-3+6-3-3垂直度（mm）41244弯曲度（mm）3533坡度％0.10.120.10.11安装施工质量要求项目质量要求检查意见1、支、吊、托架：位置正确，间距结构型式符合规范及图纸要求，连接牢固。
