防眩设施现场质量检验报告单
交通安全设施现场检测表格
记录人：
复核：
缆索护栏现场质量检验表
施工单位：编号：
工程名称
交通安全设施工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1.缆索性能、缆索直径、单丝直径、构造(3股7芯)、锚具及其镀锌质量应符合设计及施工规范的要求，缆索抗拉强度、镀锌质量须经抽捡，合格后方可使用。
2.张拉前应标定拉力测定仪。
6.隔离栅起终点应符合端头围封设计的要求。
检查项目
规定值或允许偏差
实测值
检查方法及频率
高度(mm)
±15
钢卷尺：每100根测2根
镀(涂)层厚度
(μm)
符合设计
直尺：抽捡5%
网面平整度(mm/m)
±2
直尺、塞尺：抽捡5%
立柱埋深
符合设计
直尺：过程检查，抽捡10%
立柱距(mm)
±30
钢卷尺：每100根测2根
规定值或允许偏差
实测值
检查方法及频率
波形梁板基底金属厚度(mm)
±0.16
板厚千分尺在在：抽捡10%
立柱壁厚(mm)
4.5±0.25
测厚仪、千分尺：抽捡5%
镀(涂)层厚度(μm)
符合设计
测厚仪：抽捡10%
拼接螺栓(45号钢)抗拉强度(MPa)
≥600
抽样做拉力试验：每批3组
立柱埋入深度(mm)
符合设计规定
3.立柱埋深不得小于设计值。采用挖埋法施工，立柱埋入土中时，回填土应分层(每层厚度不超过100mm)夯实；立柱埋入混凝土中时，基础混凝土的几何尺寸、强度等应符合设计要求。
4.立柱壁厚、外径、长度不小于设计要求。
交安设施
交通标志现场质量检验报告单施工单位：合同号：
交通标志检测记录表
施工单位：工程名称：合同号：
路面标线现场质量检验报告单施工单位：合同号：
路面标线检测记录表
施工单位：工程名称：合同号：
波形梁钢护栏现场质量检验报告单施工单位：合同号：
波形梁钢护栏检测记录表
施工单位：工程名称：合同号：
混凝土护栏现场质量检验报告单施工单位：合同号：
混凝土护栏检测记录表
施工单位：工程名称：合同号：
缆索护栏现场质量检验报告单施工单位：合同号：
缆索护栏检测记录表
施工单位：工程名称：合同号：
突起路标现场质量检验报告单施工单位：合同号：
突起路标检测记录表
施工单位：工程名称：合同号：
轮廓标现场质量检验报告单施工单位：合同号：
轮廓标检测记录表
施工单位：工程名称：合同号：
防眩设施现场质量检验报告单施工单位：合同号：
防眩设施检测记录表
施工单位：工程名称：合同号：
隔离栅和防落网现场质量检验报告单施工单位：合同号：
隔离栅和防落网检测记录表
施工单位：工程名称：合同号：。
交安工程资料填写表格
单位工程
分部工程
标志（5～10km路段）
标线、突起路标（5～10km路 段）
交通安全 设施
护栏、轮廓标（5～10km路段）
分项工程 标志 标线
突起路标 波形梁护栏 缆索护栏
混凝土护栏
轮廓标
表格名称
编号 备注
报检申请单
监-4
工程预检记录
D1-2
交通标志现场质量检验报 告单
JA-01
混凝土浇筑施工记录 D2-2
报检申请单
监-4
工程预检记录
D1-2
缆索护栏现场质量检验报 告单
JA-05
工程数量计算表
报检申请单
监-4
工程预检记录
D1-2
混凝土护栏现场质量检验 报告单
JA-04
混凝土浇筑施工记录 D2-2
混凝土抗压强度报告 F22
导线点复测记录
C3
水准点复测记录
C2
工ቤተ መጻሕፍቲ ባይዱ数量计算表
报检申请单
监-4
工程预检记录
D1-2
轮廓标现场质量检验报告 单
JA-07
工程数量计算表
交安工程
防眩设施（5～10km路段）
交通安全 设施 隔离栅、防落网（5～10km路 段）
报检申请单
监-4
防眩板、网
工程预检记录
D1-2
防眩设施现场质量检验报 告单
JA-08
工程数量计算表
报检申请单
监-4
工程预检记录
D1-2
隔离栅、防落网
隔离栅和防落网现场质量 检验报告单
JA-09
混凝土浇筑施工记录 D2-2
混凝土抗压强度报告 F22
导线点复测记录
公路交通安全设施工程质量检验报告单
CLS-01
某省建设项目
某地方改扩建工程
交通标志现场质量检验报告单
承包单位： 合同号：
CLS-03
某省建设项目
某地方改扩建工程
波形梁钢护栏现场质量检验报告单
承包单位： 合同号：
CLS-04
某省建设项目
某地方改扩建工程
混凝土护栏现场质量检验报告单
承包单位： 合同号：
CLS-05
某省建设项目
某地方改扩建工程
缆索护栏现场质量检验报告单
承包单位： 合同号：
CLS-06
某省建设项目
某地方改扩建工程
突起路标现场质量检验报告单
承包单位： 合同号：
CLS-07
某省建设项目
某地方改扩建工程
轮廓标现场质量检验报告单
承包单位： 合同号：
CLS-08
某省建设项目
某地方改扩建工程
防眩设施现场质量检验报告单
承包单位： 合同号：
CLS-09
某省建设项目
某地方改扩建工程
隔离栅和防落网现场质量检验报告单
承包单位： 合同号：
CLS-10
某省建设项目
某地方改扩建工程
里程碑和百米桩现场质量检验报告单
承包单位： 合同号：
CLS-11
某省建设项目
某地方改扩建工程
避险车道现场质量检验报告单
承包单位： 合同号：。

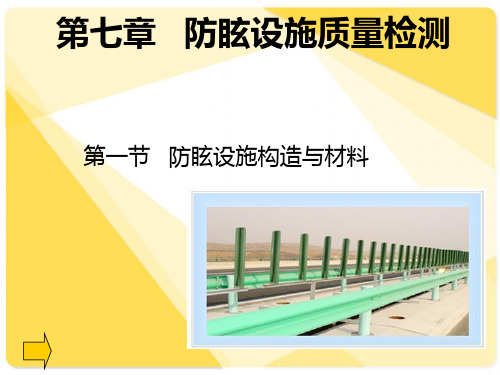

第七章防眩设施质量检测资料
平曲线段按下式计算：
H
D (R
m/ D
2) cos
(h2
h) h
D 2R sin S 2R
3、防眩板宽度计算 当防眩板与设置中线垂直时：
b L • tan
当防眩板与设置中线偏角α角时：
b
L • tan sin cos tan
防眩板固定在槽钢上，也 可以在组合型护栏立柱上 固定防眩板。
3、防眩板单独竖立立柱将其 埋设在中央分隔带上。性材料加 工制作。
防眩板纵向构件可采用方形钢制造，应符合国家现行冷弯 型钢的有关规定。非承重的板条可选用在自然条件下不易 老化，不易褪色和不易变形的塑料板加工制作。
钢制防眩板其表面可采用镀锌、镀铝、镀锌（铝）后涂料、 涂料等方面处理。镀锌（铝）的处理方法和要求同波形梁 护栏。
谢谢！
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
4、防眩板的间距 防眩板的间距一般定为50cm，这主要是为了与护栏设
置间距相吻合，同时也有利于加工制作，以此间距计算出 的板宽能更好的与护栏顶部宽度尺寸相配合。
四、防眩板的结构
防眩板与中央分隔带护栏配合设置，在结构处理上有 三种方法： 1、防眩板与混凝土护栏结合。
2、防眩板与波形护栏相结合 可在护栏上加横梁（槽钢），
第七章 防眩设施质量检测
市政工程防眩板施工检验批质量验收记录
工程名称
施工单位
单位工程名称
分部工程名称
分项工程名称
验收部位
工程数量Βιβλιοθήκη 项目经理技术负责人
制表人
施工负责人
质量检验员
交方班组
接方班组
检验日期
年月日
检查项目
允许偏差或 允许值(mm)
检查结果/实测点偏差值或实测值
1
2
3
4
5
6
7
8
9
应测 合格 合格 点数 点数 率%
1 防眩板质量 应符合设计要求
2
防眩板外观
符合 CJJ1-2008 第16.11.10-2的规定
3
防炫板 直顺度
≤8
一
般
项 目
4
垂直度
≤5
5 板条间距
±10
6 安装高度
一般项目 平均合格率(%)
±10
施工单位 检查评定结果
项目专业质量检查员：
监理（建设） 单位验收结论
专业监理工程师: （建设单位项目专业技术负责人）
年月日 年月日
10、防眩板检验批验收记录填写说明
《填写说明
16.11.10 防眩板检验批质量验收记录
1、验收依据：
【规范名称及编号】《城镇道路工程施工与质量验收规范》CJJ1-2008。
《建筑工程施工质量验收统一标准》GB50300-2013。
2、规范摘要
以下内容摘录自《城镇道路工程施工与质量验收规范》CJJ1-2008。
本表适用于防眩板施工质量验收。
按每条路或路段划分检验批
一般项目
1 防眩板质量应符合设计要求。
检查数量：每种、每批查1次。
检验方法：查出厂检验报告。
2 防眩板安装应牢固、位置准确，遮光角符合设计要求，板面无裂纹，涂
层无气泡、缺损。
检查数量：全数检查。
检验方法：观察。
3 防眩板安装允许偏差应符合表16.11.10的规定。
表16.11.10 防眩板安装允许偏差。
交通安全设施表格
交通安全设施表格(总9页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
交通标志现场质量检验表
承包单位：合同号：
监理单位：编号：
检表174
路面标线现场质量检验表
承包单位：合同号：
监理单位：编号：
检表175
波形梁钢护栏现场质量检验表
承包单位：合同号：
监理单位：编号：
检表176
混凝土护栏现场质量检验表
承包单位：合同号：
监理单位：编号：
检表177
缆索护栏现场质量检验表
承包单位：合同号：
监理单位：编号：
检表178
突起路标现场质量检验表
承包单位：合同号：
监理单位：编号：
检表179
轮廓标现场质量检验表
承包单位：合同号：
监理单位：编号：
检表180
防眩设施现场质量检验表
承包单位：合同号：
监理单位：编号：
检表181
隔离栅和防落网现场质量检验表
承包单位：合同号：
监理单位：编号：
检表182。
交通安全设施工程质量检验评定表(新表样表)
交通标志分项工程质量检验评定表（编号: ）C-11。
2。
2 合同号: AYBZ—01 工程部位（桩号、墩台号、孔号）: 分部工程名称:标志分项工程质量检验表（编号: ) B-1 合同号： AYBZ—01 工程部位（桩号、墩台号、孔号）：分部工程名称：标志检验：记录：复核：日期：混凝土护栏分项工程质量检验评定表( 编号: ）C-11。
5.2 合同号: JJGS2QGC—11 工程部位（桩号、墩台号、孔号): 分部工程名称：匝道分离器检验：记录：复核: 日期：分项工程质量检验表（编号：) B—1 合同号: JJGS2QGC-11 工程部位（桩号、墩台号、孔号)：分部工程名称：匝道分离器检验：记录：复核：日期：防眩设施分项工程质量检验评定表( 编号：） C—11.5。
2 合同号：JJGS2QGC-11 工程部位（桩号): 分部工程名称：防眩设施分项工程质量检验表( 编号: ) B-1合同号: JJGS2QGC-11 工程部位（桩号、墩台号、孔号）：分部工程名称：防眩设施检验：记录：复核：日期：砼护栏施工记录(编号:）B－7－27合同号：JJGS2QGC—11 工程部位：分部工程名称：匝道分离器防眩设施施工记录（编号：)B－7－28合同号：JJGS2QGC—11工程部位:分部工程名称: 防眩设施波型梁护栏施工记录（编号：）B－7－26合同号：JJGS2QGC-11 工程部位：分部工程名称：护栏波型梁钢护栏分项工程质量检验评定表（编号：) C—11.4.2 合同号： JJGS2QGC—11 工程部位（桩号）：分部工程名称：护栏检验：记录：复核：年月日分项工程质量检验表( 编号：) B—1 合同号: JJGS2QGC—11 工程部位（桩号、墩台号、孔号）：分部工程名称：护栏检验: 记录：复核: 年月日轮廓标分项工程质量检验评定表（编号：） C—11。
8.2 合同号: JJGS2QGC-11 工程部位（桩号）：分部工程名称:轮廓标建设项目:二广高速公路济源至晋城段施工单位：河南现代交通工程有限公司监理单位：西安金路交通科技发展有限责任公司分项工程质量检验表（编号：）B—1 合同号： JJGS2QGC—11 工程部位(桩号、墩台号、孔号）：分部工程名称：轮廓标检验：记录：复核: 日期：轮廓标（附着于波形梁护栏立柱上)施工记录(编号：）B－7－22合同号：JJGS2QGC-11工程部位：分部工程名称: 轮廓标轮廓标（附着于波形梁上）施工记录（编号：）B－7－21合同号：JJGS2QGC-11 工程部位：分部工程名称：轮廓标轮廓标(附着于侧墙上)施工记录（编号：）B－7－24合同号：JJGS2QGC-11 工程部位：分部工程名称：护栏*轮廓标分项工程质量检验表（编号：）B-1 合同号: JJGS2QGC-11 工程部位（桩号）：分部工程名称：突起路标检验：记录：复核：日期：突起路标分项工程质量检验评定表（编号： ) C—11.5.2 合同号:JJGS2QGC-11 工程部位( 桩号 )：分部工程名称：突起路标缆索护栏分项工程质量检验表( 编号: )合同号: 工程部位（桩号 )：分部工程名称:缆索护栏检验：记录：复核：年月日缆索护栏分项工程质量检验评定表( 编号: ）合同号: 工程部位（桩号）: 分部工程名称:缆索护栏检验: 记录：复核: 年月日。
浙江省公路工程施工统一用表ZJ1101-ZJ1303
现场质量检验报告单目录（4）序号编号内容备注198ZJ1101-1交通标志现场质量检验报告单199ZJ1102交通标线现场质量检验报告单（一）200ZJ1102续交通标线现场质量检验报告单（二）201ZJ1103波形梁钢护栏现场质量检验报告单202ZJ1104混凝土护栏现场质量检验报告单203ZJ1105缆索护栏现场质量检验报告单204ZJ1106突起路标现场质量检验报告单205ZJ1107轮廓标现场质量检验报告单206ZJ1108防眩设施现场质量检验报告单207ZJ1109隔离栅和防落物网现场质量检验报告单208ZJ1110中央分隔带开口护栏现场质量检验报告单209ZJ1111里程碑和百米桩现场质量检验报告单210ZJ1112避险车道现场质量检验报告单211ZJ1201绿地整理现场质量检验报告单212ZJ1202树木栽植现场质量检验报告单（一）213ZJ1202续树木栽植现场质量检验报告单（二）214ZJ1203草坪、草本地被及花卉种植现场质量检验报告单215ZJ1204喷播绿化现场质量检验报告单216ZJ1301砌块体声屏障现场质量检验报告单217ZJ1302金属结构声屏障现场质量检验报告单218ZJ1303复合结构声屏障现场质量检验报告单交通标志现场质量检验报告单施工单位：合同号：监理单位：工程编号：浙路ZJ1101-1工程名称项目工程施工日期 年 月 日桩号、部位浙路ZJ1101-1 交通标志现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.2.1.1交通标志的加工、制作应符合现行《道路交通标志和标线》（GB5768）和《道路交通标志板及支撑件》（GB/T23827）的规定11.2.1.2交通标志在运输过程中不得损伤标志面及金属构件涂层。
11.2.1.3交通标志的设置及安装应满足设计要求并符合施工技术规范的要求。
11.2.1.4交通标志及支撑件应安装牢固，基础混凝土强度应满足设计要求项次检查项目规定值或允许偏差检查方法和频率检查情况（实测值）备注1关键项目满足设计要求逆反射系数测试仪：每块板每种颜色测3点2一般项目标志板下缘至路面净空高度（mm ）+100，0经纬仪、全站仪或尺量每块板测2点3柱式标志板、悬臂式和门架式标志立柱的内边缘距土路肩边缘线距离（mm ）≥250尺量：每处测1点4立柱竖直度（mm/m ）3垂线法：每根柱测2点5基础顶面平整度4尺量：对角拉线测最大间隙，每个基础测2点6标志基础尺寸（mm ）+100，-50尺量：每个基础长度、宽度各测2点项次外观鉴定内容检查描述外观鉴定11.2.3.1交通标志在安装后标志面及金属构件涂层应无损伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查项目
规定值或允许偏差
实测值
检查方法及频率
安装高度(mm)
±10
钢卷尺：抽检5%
镀(涂)层厚度(mm)
符合设计
涂层厚度仪：抽检5%
防眩板宽度(mm)
±5
直尺：抽检5%
防眩板设置间距(mm)
±10
钢卷尺：抽检10%
竖直度(mm∕m)
±5
垂线、直尺：抽检10%
顺直度(mm∕m)
防眩设施现场质量检验报告单
工程名称
交通安全设施
施工日期
年月日
桩号及工程部位
检验日期
年月日
基本要求
1、防眩设施的材质、镀锌量应符合《公路防眩设施技术条件》(JT/T333)及设计和施工规范的要求。
2、防眩设施整体应与道路线形相一致，美观大方，结构合理。
3、防眩设施的几何尺寸及遮光角应符合设计要求。
4、防眩板的平面弯曲度不得超过板长的0.3%。
±8
拉线、直尺：抽检10%
监理员意见：
承包单位：合同号：
监理单位：编号：
承包人:
质检负责人:
专业监理工程师:
