三甘醇_TEG_脱水系统的选材设计概要
第22卷第4期2008年8月全面腐蚀控制TOTAL CORROSION CONTROLVol.22 No.4Aug. 20081概述水是天然气从采出至消费的各个处理加工步骤中最常见的杂质组分,且其含量经常达到饱和。
冷凝水的局部积累将限制管道中天然气的流率,降低输气量,而且水的存在使输气过程增加了不必要的动力消耗;液相水与CO2或H2S接触后会生成具有腐蚀性的酸,H2S不仅导致常见的电化学腐蚀,它溶于水生成的HS-还会促使阴极放氢加快, HS-阻止原子氢结合为分子氢,从而造成大量原子态氢积聚在钢材表面,导致钢材氢鼓泡、氢脆及硫化合物应力腐蚀开裂(SSC;湿天然气中经常遇到的另一个麻烦问题是,其中所含水分和小分子气体及其混合物可在较高的压力和温度高于0℃的条件下,形成一种外观类似于冰的固体水合物。
因此,天然气一般都应先经脱水处理,使之达到规定的指标后才能进入输气干线。
我国强制性国家标准规定:在天然气交接点的温度和压力条件下,天然气的水露点应比最低环境温度低5℃。
在CO2或H2S存在的情况下,目前海洋工程设计过程中认为只有当水露点比最低操作温度低10℃时介质不具有腐蚀性。
甘醇类化合物具有很强的吸湿性,其水溶液冰点较低,故广泛应用于天然气脱水。
最初应用于工业的是二甘醇(DEG,上世纪50年代后主要采用三甘醇(TEG,其热稳定性更好,容易再生,蒸气压也更低,且相同质量浓度下TEG可达到更大的露点降,而且TEG的毒性很轻微,沸点较高,常温下基本不挥发,故使用时不会引起呼吸中毒,与皮肤接触也不会造成伤害。
因此,TEG 脱水方法是天然气工业中应用最普遍的方法。
2 TEG脱水系统的工艺流程如图1[1]所示,TEG脱水装置主要包括2部分:天然气在压力和常温下脱水;富TEG溶液在低压和高温下再生(提浓。
此图所示流程包括了若干优化操作方面的考虑,如以气体—TEG换热器调节吸收塔顶温度,以分流(或全部富液换热的方式控制进入闪蒸罐的富液温度,以干气汽提提高贫TEG的浓度,以及设置多种过滤器等。
三甘醇脱水教学提纲
To Closed Drain
Particulate Fபைடு நூலகம்lter
Carbon Filter
Lean/Rich TEG Exchanger
Rich/Lean TEG Exchanger
TEG Circulate Pump
Lean TEG
6
6
入口过滤分离器图
7
TEG接触塔图
1. 天然气进口导流板 进口导流板是离心式的，它的作用是分散流体，吸 收或控制液体的动量。湿天然气进入塔后，经过进 口导流板，使流体的动量转到切向流路，流体环绕 容器壁流动，产生离心力作用，重力使离开入口装 置的流体产生初分离。 2. 烟囱塔盘 湿天然气经入口导流后向上流动，并沿烟囱塔盘的 烟囱通道上升至第一层填料。烟囱状的通道有利于 气体扩散，顶部的帽便于气体中的杂质以冷凝的形 式分离出去。 3. 规整填料 接触塔从下到上共设置12 层整床高填料和2 层半床 高填料，填料材质为316SS不锈钢，上下填料支撑 材质也为316SS 不锈钢。 4. 顶部捕雾器 为了减少天然气中携带液体，在接触塔顶部装有捕 雾器。捕雾器为丝网型，6″厚，材料为316SS 不锈 钢，可拆卸。 5. 贫甘醇进口分配器 贫甘醇进口分配器主要是将进入接触塔的贫甘醇分 配均匀，使贫甘醇与湿天然气均匀充分的接触。
13
三甘醇再生系统各设备
加热炉
加热器实际上是一
种带蒸发空间的卧式换
热器。这种换热器的特
点是气体流向好，加热
管束高度较低。 由于
三甘醇溶液和水的沸点
相差很大，且不生成共
沸物，较易分离，加热
器通常为卧式容器，采
精馏柱
用釜式结构，一般采用
由吸收塔来的富甘醇在再生塔精馏柱和重沸器内进行 火管直接加热、水蒸气

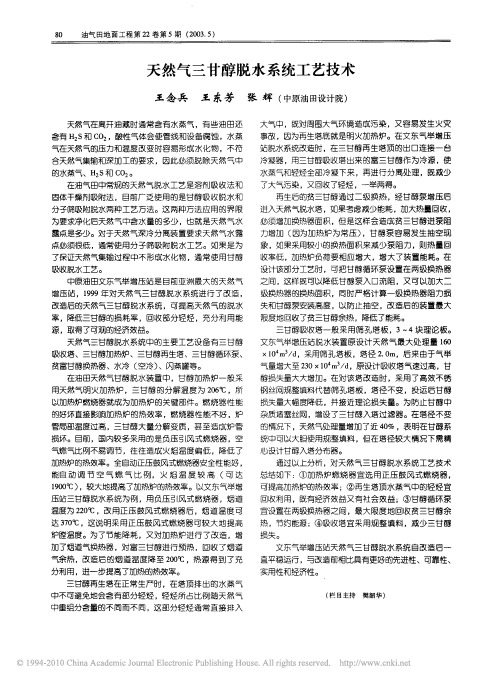

天然气三甘醇脱水系统工艺技术
