钢结构、屋面网架和屋面板施工设计方案
网架屋面工程施工方案

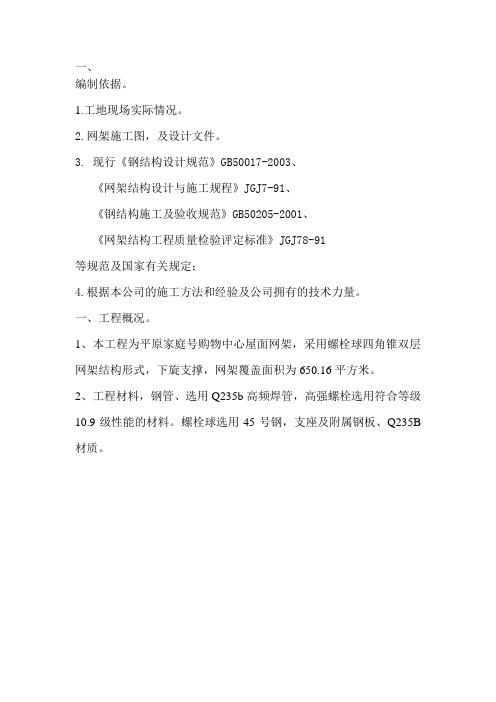

一、编制依据。
1.工地现场实际情况。
2.网架施工图，及设计文件。
3. 现行《钢结构设计规范》GB50017-2003、《网架结构设计与施工规程》JGJ7-91、《钢结构施工及验收规范》GB50205-2001、《网架结构工程质量检验评定标准》JGJ78-91等规范及国家有关规定；4.根据本公司的施工方法和经验及公司拥有的技术力量。
一、工程概况。
1、本工程为平原家庭号购物中心屋面网架，采用螺栓球四角锥双层网架结构形式，下旋支撑，网架覆盖面积为650.16平方米。
2、工程材料，钢管、选用Q235b高频焊管，高强螺栓选用符合等级10.9级性能的材料。
螺栓球选用45号钢，支座及附属钢板、Q235B 材质。
二、网架安装方案1、本工程根据现场实际情况网架低平与室内地面距离不到5米，拟采用搭设脚手架，高处散装的方案来拼装网架。
钢结构网架安装方案一、安装前准备工作1、安装前对网架支座轴线与标高进行验线检查，网架轴线、标高位置必须符合设计要求和有关标准规定。
2、安装前对支座混凝土强度进行了解，混凝土强度必须符合设计要求和国家现行有关标准的规定后才能安装。
3、搭设满堂红脚手架，放线布置好各支点位置与标高。
并设计布置好临时支点，临时支点的位置、数量经过验算确定。
4、临时支点选用专业支点工具逐步调整网架高度。
5、对进场成品构件逐一清点、分类堆放。
三、安装工艺流程1、本工程的施工,根据现场条件采用高空散装法进行安装,把网架零部件垂直运输至安装平台分散堆放，后根据安装图编号分别对号安装。
为确保网架的安装轴线正确，我们研究后决定先安装对应支承点连接一榀网架，等支座位置校正后再由一边向另一边安装以减少积累误差。
2、具体安装步骤：⑴、下弦杆与下弦球的组装：根据安装球的编号先固定下弦球，找准中心连接下弦杆与另一头水平测量对角尺寸正确后进行连接。
⑵、腹杆的组装：安装腹杆时必须校正上弦杆和下弦杆的位置，后进行紧固。
腹杆与上弦球的组合就成为向下四角锥，腹杆与上弦球连接的高强螺栓全部拧紧。
钢结构屋面板(压型钢板)施工方案.
XXXXXXXXXXX屋面板施工方案编制：审核：批准：xxxxxxxxxxxxxxxxxxxx项目部编制时间：20xx 年x 月xx日目录一、屋面板概况 (2)二、参建单位 (3)三、编制依据 (3)四、施工原理 (3)五、施工准备 (3)六、屋面板安装 (6)七、压型钢板安装图例 (8)八、注意事项 (10)九、安全环保管理措施 (11)一、屋面板概况屋面压型钢板铺设面积分别为x区228m*72m、x区228m*54m 屋面压型钢板采用1.0mm厚YX35-125-750型压型钢板，本工程使用的钢卷材为xxxxx铝板带有限公司生产的1*1000*c镀锌钢卷。
二、参建单位设计单位：xxxxxxxxxxxxx建设单位：xxxxxxxxxxxxx监理单位：xxxxxxxxxxxxx总承包单位：xxxxxxxxxxxxx施工单位：xxxxxxxxxxxxx三、编制依据《钢结构工程施工质量验收规范》GB50205-2001《钢－混凝土组合楼板结构设计与施工规范》YB9238－93《建筑钢结构焊接技术规程》JGJ81－2002《建筑用压型钢板》GB/T 12755—2008《屋面工程质量验收规范》GB50207-2002四、施工原理压型钢板屋面施工中，应遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定，并结合压型钢板自身的特点，突出其施工便捷，自重轻、免维护的特点。
五、施工准备屋面板：屋面板成卷运至现场，现场压制。
钢板宽度为750mm，波峰高度为35mm，波峰间距为125mm。
现场准备：1、施工临时用电，机具、支架，安全设施等准备就绪。
2、对施工现场进行勘察，根据施工现场的实际情况，确定压型钢板压制好后的放置地点及吊车吊装时位置，保证道路畅通。
机具准备：人员准备：吊装：屋面压型钢板压制好后，将每6张压制好的压型钢板放置在特制的长24米宽1米的固定架上，由75t吊车在x区北侧将压型钢板通过吊带与固定架绑定后起吊至网架最北侧，再由工人将压型钢板分张依次拖拽、运输至安装位置。
钢结构施工方案
钢结构施工方案1 钢结构工程概况本工程钢结构主要行政楼报告厅与多功能厅、训练馆屋面和看台罩棚区域，另外行政楼主楼塔楼风亭为钢制八角亭。
1）运动场看台屋面承重结构采用双层弧形悬臂螺栓球网架，正放四角锥，网架下弦支撑，支撑点标高分别为9.3m、10m。
平面投影尺寸为108.34m*12m。
屋面板采用浅灰色压型钢板。
涂装两遍防锈漆，防火涂料采用薄涂型，耐火极限为1.5小时。
2）行政楼屋顶承重结构采用双层螺栓球网架，正放四角锥，网架上弦支撑，支撑点标高约为13.3m。
平面投影尺寸为(27.7+27.7)m*27m。
屋面板采用GRC网架板。
涂装两遍防锈漆，防火涂料采用薄涂型，耐火极限为1.5小时。
3）训练馆屋顶承重结构采用双层焊接球网架，正放四角锥，网架上弦支撑，支撑点标高为14.3m。
平面投影尺寸为43.6m*41m,与一般传统网架不同，上弦杆不成水平状态，从而构成了折线性屋面效果，屋面板为压型钢板。
涂装两遍防锈漆，防火涂料采用薄涂型，耐火极限为1.5小时。
4）行政楼主楼风亭塔楼延伸至六层，其中混凝土结构屋面顶至标高为38.400m，上部钢制风亭塔尖顶标高为59.00m。
2 网架构件加工制作方案2.1 工艺编制网架生产流程：杆件下料编号→检验→组焊→检验→焊接→检验→涂装前处理→检验→涂装→编号→检验→入库→发运；支座板料下制→检验→制孔→检验→支座体、过渡板组焊→检验→焊接→检验→支座球组焊→检验→焊接→检验→涂装前处理→检验→涂装→编号→检验→入库→发运；支托管、板下料→检验→组焊→检验→焊接→检验→涂装前处理→检验→涂装→编号→检验→入库→发运。
2.2 螺栓球节点网架加工制作（1）网架螺栓球节点制作工艺流程（2）螺栓球节点制作工艺方法序号工序名称简图示意工艺说明简述1圆钢下料1.球节点材质要求为45#，材料主要为圆钢。
2.圆钢下料采取锯床机械锯割。
圆钢锯床下料2钢球初压1.首先将圆钢在加热炉中加热至1150℃~1200℃。
云浮两层钢结构工程施工(3篇)
第1篇一、工程概况本工程位于云浮市某区域，总建筑面积约为5000平方米，主要由两层钢结构组成。
一层为钢结构框架结构，主要用于办公、会议等用途；二层为钢结构网架结构，主要用于展览、展示等用途。
工程建筑高度为12米，占地面积约为1000平方米。
二、施工方案1. 施工准备（1）施工人员：组建专业的钢结构施工队伍，包括焊接工、起重工、安装工等。
（2）施工材料：选用符合国家标准的钢材、焊接材料、连接件等。
（3）施工设备：配备焊机、切割机、起重机械、检测设备等。
2. 施工工艺（1）钢结构框架施工1）基础施工：根据设计要求，完成基础垫层的铺设和混凝土浇筑。
2）柱子施工：采用现场预制、运输、安装的方式，保证柱子的精度和质量。
3）梁、板施工：采用现场预制、运输、安装的方式，保证梁、板的精度和质量。
4）焊接施工：严格按照焊接工艺要求，保证焊缝质量。
（2）钢结构网架施工1）基础施工：与一层框架施工相同。
2）网架施工：采用现场预制、运输、安装的方式，保证网架的精度和质量。
3）焊接施工：严格按照焊接工艺要求，保证焊缝质量。
3. 施工质量控制（1）材料质量：选用符合国家标准的钢材、焊接材料、连接件等。
（2）施工质量：严格按照施工工艺要求，保证施工质量。
（3）检测质量：对关键工序进行检测，确保工程质量。
（1）施工现场：设置安全警示标志，做好安全防护措施。
（2）高空作业：严格按照高空作业安全规程，做好安全防护措施。
（3）起重作业：严格按照起重作业安全规程，做好安全防护措施。
三、施工进度安排1. 施工准备阶段：1个月。
2. 一层钢结构框架施工：2个月。
3. 二层钢结构网架施工：2个月。
4. 验收阶段：1个月。
四、施工总结1. 施工过程中，严格按照设计要求、施工规范和施工方案进行施工，确保工程质量。
2. 加强施工现场管理，确保施工安全。
3. 提高施工效率，确保工程按期完工。
4. 施工过程中，加强团队协作，提高施工水平。
本工程通过以上施工方案的实施，将确保工程质量和施工安全，为云浮市某区域的建设贡献力量。
金属结构工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，主要建筑物为金属结构厂房，建筑面积约为10000平方米。
厂房采用双跨钢结构，跨度为24米，屋面坡度为1/8，柱距为6米。
工程包括主体结构、屋面、墙体、门窗、屋面防水、室内装修等工程内容。
二、施工准备1. 技术准备（1）施工图纸及施工组织设计审查：对施工图纸进行仔细审查，确保施工图纸的准确性；对施工组织设计进行审查，确保施工方案的合理性和可行性。
（2）施工方案编制：根据施工图纸和施工组织设计，编制详细的施工方案，包括施工顺序、施工工艺、施工方法、质量标准、安全措施等。
（3）施工人员培训：对施工人员进行技术培训，确保施工人员掌握施工工艺和质量标准。
2. 材料准备（1）钢材：选用符合国家标准的Q235B钢材，确保钢材质量。
（2）焊接材料：选用符合国家标准的焊接材料，如焊条、焊剂等。
（3）涂料：选用符合国家标准的防腐涂料，如防锈漆、防火涂料等。
（4）其他材料：根据施工需要准备其他材料，如水泥、砂、石子、木材等。
3. 施工设备准备（1）焊接设备：电弧焊机、气体保护焊机、等离子切割机等。
（2）起重设备：起重机、卷扬机、千斤顶等。
（3）测量设备：水准仪、经纬仪、全站仪等。
（4）其他设备：切割机、打磨机、电钻等。
4. 施工现场准备（1）施工场地平整：对施工场地进行平整，确保场地平整度。
（2）临时设施搭建：搭建施工临时设施，如办公室、仓库、宿舍等。
（3）施工道路规划：规划施工道路，确保施工车辆和材料运输畅通。
三、施工工艺1. 基础施工（1）基坑开挖：根据设计要求，进行基坑开挖，确保基坑尺寸和深度。
（2）基础垫层：对基础垫层进行平整、压实，确保基础垫层厚度和密实度。
（3）基础混凝土浇筑：按照施工方案，进行基础混凝土浇筑，确保混凝土强度和密实度。
2. 柱子施工（1）柱子制作：根据设计要求，进行柱子制作，确保柱子尺寸和形状。
（2）柱子运输：将制作好的柱子运输到施工现场。
（3）柱子安装：按照施工方案，进行柱子安装，确保柱子垂直度和水平度。
网架屋面维修施工方案(简易版)
网架屋面维修施工方案(简易版)
一、本工程现状
本工程楼屋面为网架钢结构彩钢瓦屋面，屋面面积为21.5m×14.5m，合计333.25㎡。
层面为双层钢制泡沫彩瓦，雨水沟为钢制作曲形水沟，出现主要问题为会议室顶面和墙面泡水返碱脱落，地面复合地板泡水后起泡。
经查看、分析主要原因有以下几点：
1、彩钢瓦面层部分出现锈蚀空鼓；
2、钢制作水沟出现焊点锈蚀，并有局部钢板锈蚀空鼓的现象；
3、钢制水沟与墙面接触部分有明显水渍印记，疑似防水出现问题。
综合分析主要原因由钢制作水沟引起室内漏水而造成，需要对原有的钢制水沟进行维修或者加宽更换。
二、实施方案及顺序
总体施工流程为：拆除彩钢屋面→拆除钢制水沟→切除须安装新水沟部分的网架不受力支撑→清理→焊接新水沟支撑支架→防腐防锈处理→不锈钢水沟制作→水沟防水处理→恢复屋面彩钢瓦→除锈、喷涂防腐油漆→浇水做防水试验→完工验收。
三、施工要点
1、拆除时用电动切割机切割，不得使用氧气或者电焊切割，以防引起火灾等；
2、采用热镀锌60方管和65角铁焊接支撑和支架；
3、采用 1.5 ㎜不锈钢钢板制作宽80㎝的水沟；
4、做好和屋面衔接点防水并做好水沟防冷凝处理；
5、屋面除锈后整体喷涂防锈防腐油漆；
6、防水试验堵塞出口后闭水48小时无渗漏。
钢网架安装工程施工方案
钢网架安装工程施工方案一、钢网架制作1、材料准备杆件、封板、锥头、套筒为Q235或16Mn钢，实心螺栓球为45号钢，螺栓、销子或螺钉为40Cr、40B、20MnTiB钢，所用材料应具有质量证明及验收报告，钢球须打上工号，所有焊件应编焊工工号。
制作所用的材料必须符合设计要求。
2、螺栓球节点的制作（1）、螺栓球节点不得有裂纹，螺栓球的毛坯加工选用模锻球质量好，工效高，成本低，为确保螺栓球的精度，应预先加工一个高精度的分度夹具，用分度夹具生产工件成本的精度为分度夹具本身精度的1/3，制造夹具时要尽可能提高其精度保证节点的精度和互换性。
（2）、螺栓球在车床上加工时，先加工平面螺孔，再用分度夹具加工斜孔，各螺孔螺纹尺寸应符合《普通螺纹基本尺寸》（GB196）粗牙螺纹的规定，螺纹公差应符合《普通螺纹公差与配合》（GB196）粗牙螺纹的规定。
螺孔角度的测量可用测量芯棒、高度尺、分度头等配合进行。
网壳杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。
3、杆件的制作（1）、网架杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。
（2）、螺栓球节点的钢管杆件下料用切割机，倒角用车床。
杆件制作误差±1mm，杆件轴线不平直度允许偏差L/1000且不大于5mm，封板或锥头与钢管轴线垂直度允许偏差控制在允许范围内。
（3）、杆件下料制作时，应绘制杆件布置图并标注杆件的编号、型号。
杆件涂装后应重新标注。
（4）、钢网架各构件制作完应涂二遍红丹防锈漆。
二、钢网架的运输（1）、网架各构件选用汽车半挂运输，钢网架杆件按型号、长短分层堆放，每层用50×100的木方垫好，并用综绳捆扎牢固。
（2）、在施工现场杆件用25t吊车卸车，对球节点和短杆件用人工卸车。
三、钢网架的安装由于该工程网架系螺栓球连接的网架结构，根据本工程网架结构特点宜采用地面散装法进行钢网架的安装。
钢结构网架施工方案方法
钢结构网架施工方案方法1高空拼装法钢网架用高空拼装法进行安装，是先在设计位置处搭设拼装支架，然后用起重机把网架构件分件(或分块)上吊至空中的设计位置，在支架上进行拼装。
此法有时不需大型起重设备，但拼装支架用量大，高空作业多。
因此，对高强度螺栓连接的、用型钢制作的钢网架或螺栓球节点的钢管网架较适宜，目前仍有一些钢网架用此法施工。
2整体安装法整体安装法就是先将网架在地面上拼装成整体，然后用起重设备将其整体提升到设计位置上加以固定。
这种施工方法不需高大的拼装支架，高空作业少，易保证焊接质量，但需要的起重量大的起重设备，技术较复杂。
因此，此法对球节点的钢网架(尤其是三向网架等杆件较多的网架)较适宜。
根据所用设备的不同，整体安装法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等。
1、多机抬吊法此法是用于高度和重量都不大的中、小型网架结构。
安装前先在地面上对网架进行错位拼装作业(即拼装位置与安装轴线错开一定距离，以避开柱子的位置)。
然后用多台起重机(多为履带式起重机或汽车式起重机)将拼装好的网架整体提升到柱顶以上，在空中移位后落下就位固定。
(1)网架拼装为防止网架整体提升时与柱子相碰，错开的距离取决于网架提升过程中网架与柱子或柱子牛腿之间的净距，一般不得小于10～l125px，同时要考虑网架拼装的方便和空中移位时起重机工作的方便。
需要时可与设计单位协商，将网架的部分边缘杆件留待网架提升后再焊接，或变更部分影响网架提升的柱子牛腿。
钢网架在金属结构厂加工之后，将单件拼成小单元的平面桁架或立体桁架运到工地，工地拼装即在拼装位置将小单元桁架拼成整个网架。
网架拼装的关键，是控制好网架框架轴线支座的尺寸(要预放焊接收缩量)和起拱要求。
网架焊接主要是球体与钢管的焊接。
一般采用等强度对接焊，为安全起见，在对焊处增焊6～8mm的贴角焊缝。
管壁厚度大于4mm的焊件，接口宜作成坡口。
为使对接焊缝均匀和钢管长度稍可调整，可加用套管。
网架施工方案
网架工程施工方案济宁市远东网架有限责任公司一、施工准备１、技术准备：（１）熟悉图纸，做好图纸会审。
（２）编制施工图及施工方案，提供构件加工及材料计划。
（３）负责该工程的工程师与施工队长协调好一些过难的技术问题。
２、现场准备：（１）由建设单位提供必要脚手架。
（２）水源、电源由甲方提供到现场。
（３）清理施工现场对施工造成障碍的杂物。
（４）抄测、放线、选择标准点。
3、材料准备：（1）本公司材料供应科负责供应材料，材料员必须强化质量意识严格按图纸设计要求及钢结构规范材料标准要求进行选购，经公司质检员检验认可后方可下料。
4、施工机械装备：砂轮切割机1台，手拉葫芦2台、千斤顶2台、磨光机1把，电焊机2台、氧气工具1套及一些小型工具，脚手架及架板与土建方配合。
设备使用前需检查，不合格工具不准进工地。
5、施工人员准备：施工队长1名、技术员1名、安全员1名、质检员1名、安装工5名、油漆工2名、电焊工2名、电工1名。
二、安装规程、要点控制、及质量保证措施（一）安装规程１、测量、放线、确认预埋件位置，同时检查脚架牢固性，是否接好电源、防护网是否安全可靠。
２、按网架图纸放线，焊接预埋件。
３、网架组装。
4、网架油漆、支座就位焊接。
5、成品保护。
6、交工验收。
（二）网架的制作制作所用的材料必须符合设计要求，如无出厂合格证或有疑问时，必须按现行国家标准《钢结构工程施工及验收规范》GBJ50205--2001的规定对其进行机械性能试验证明符合标准和设计要求后方可使用。
１、螺栓球的制作和检验（１）螺栓球的制作螺栓球采用45号钢锻造件,球毛坯外表严禁有重皮、过烧与裂纹，毛坯尺寸应符合规范要求。
球在车床上加工时，先加工平面螺栓孔，再用分度夹具加工斜孔，各螺栓孔螺纹和螺纹公差、螺孔角度、螺孔端面距球心尺寸的偏差，均按规定。
（２）螺栓球的检验螺栓球节点质量检验保证项目和允许偏差项目控制按《网架结构工程质量检验评定标准》J GJ78-91规定。
钢结构装配施工方案模板(3篇)
第1篇一、工程概况1. 工程名称：[项目名称]2. 工程地点：[项目具体地址]3. 工程规模：[项目占地面积、建筑面积等]4. 结构形式：[钢结构类型，如框架结构、网架结构、壳体结构等]5. 设计单位：[设计单位名称]6. 施工单位：[施工单位名称]二、施工准备1. 施工组织设计- 施工组织设计应包括施工方案、施工进度计划、施工资源配置、施工质量保证体系、施工安全管理体系等内容。
- 施工组织设计应结合工程实际情况，制定合理的施工方案，确保工程质量和安全。
2. 施工图纸及技术文件- 收集并核对施工图纸及技术文件，确保其完整、准确。
- 对施工图纸及技术文件进行会审，解决图纸中的疑问和问题。
3. 材料设备- 采购符合设计要求的钢材、连接件、焊接材料等材料。
- 选择合适的施工设备，如起重机械、焊接设备、检测设备等。
4. 施工人员- 组织施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
- 对施工人员进行岗前培训，提高施工技能和安全意识。
5. 施工现场- 施工现场应平整、排水良好，满足施工要求。
- 建立施工现场管理制度，确保施工现场整洁有序。
三、施工工艺流程1. 施工准备阶段- 施工现场测量放线，确定构件安装位置。
- 搭设临时设施，如施工平台、防护栏杆等。
2. 钢构件加工制作- 根据施工图纸，进行钢构件的加工制作。
- 钢构件加工应符合设计要求和质量标准。
3. 钢构件运输及堆放- 钢构件运输过程中应采取防护措施，防止损坏。
- 钢构件堆放应整齐，便于吊装。
4. 钢构件吊装- 根据吊装方案，选择合适的起重机械。
- 吊装过程中应确保安全，防止构件损坏。
5. 钢构件连接- 钢构件连接可采用焊接、螺栓连接等方式。
- 连接质量应符合设计要求和质量标准。
6. 钢结构安装- 按照施工顺序，依次安装钢构件。
- 安装过程中应进行测量和校正，确保结构尺寸和位置准确。
7. 钢结构防腐涂装- 钢结构安装完成后，进行防腐涂装处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 项目 钢结构工程施工方案 - 1. 工程概况1 2. 编制依据1 3. 编制原则1 4. 施工准备1 4.1. 施工调查1 4.2. 技术准备2 4.3. 施工队伍准备2 4.4. 施工现场准备2 5. 钢结构构件制作2 5.1. 工艺流程2 5.1.1. 放样2 5.1.2. 号样3 5.1.3. 切割3 5.1.4. 钢结构件制孔3 5.1.5. 焊接4 5.1.6. 高强螺栓连接4 5.1.7. 成品堆放和装运4 6. 钢结构吊装5 6.1. 吊装准备5 6.2. 检查构件稳定性6 6.3. 吊装机具检查、准备6 6.4. 钢柱校正7 6.5. 吊装7 7. 屋面板安装方法8 8. 墙面板安装方法8 8.1. 墙板安装顺序8 8.2. 其它9 9. 质量保证措施9 9.1. 质量通病的防治方法9 9.2. 主要分项工程工序安装质量控制目标12 - 10. 安全文明施工保证措施15 10.1. 安全施工15 10.2. 文明施工17 10.3. 防风防雨措施17 11. 工期保证措施18 - 1. 工程概况 2. 编制依据 1、国家现行有关技术标准、施工验收规，工程检验及评定标准。 2、中建总公司、中建七局建设工程股份企业部的企业标准及操作方法。 3、中华人民国市人民政府有关工程管理、市政建设及环境保护等地方性的法规及规定。 4、施工现场和周边的实际情况； 5、业主提供的其他有关资料。 3. 编制原则
（1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍 精心组织，科学施工，确保工期按时完工，争取略有提前。 （3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。 （4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。 4. 施工准备
4.1. 施工调查 当接到中标通知书后，公司立即派员到施工现场进行施工调查，调查结果将输入实施性施工设计，并以此作为准备工作的依据，施工调查的主要容是： （1） 通过建设、设计单位，进一步弄清设计意图，工程特点。 （2） 摸清建设单位对工程分期、配套交付使用的要求。 （3）进一步调查施工场地及当自然条件方面的资料，包括气象、地形、地质、水文等方面的资料。 （4）施工现场水、电供应情况。 - （5）地方材料供应情况和当地协作条件。 4.2. 技术准备 在施工调查的基础上做技术准备。 （1）进行图纸自审。审查图纸是否完整、齐全、准确。 （2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。 （3）根据工程规模、结构特点、质量、安全、工期要求及现有资源，编制能切实指导本工程全部施工活动的实施性施工组织设计。 4.3. 施工队伍准备 按照施工组织要求，精选有同类工程丰富经验的专业化施工队伍上场。上场前对施工人员进行技术培训和安全教育。 （1）材料、设备的准备。 （2）根据施工组织设计和材料设备计划要求，材料人员尽快进行材料调整。 （3）对设备型号性能进行核准，保证设备完善良好。 4.4. 施工现场准备 （1）按照施工组织设计要求和安排，配合建设单位、土建单位搞好场地的原有建设物拆除，进一步搞好"三通一平” （2）了解并处理施工场地地下的水管、电缆等障碍物。 （3）进行测量放线，搭建临时设施。 （4）确定材料进场后的摆动放区域。 （5）确定配电柜的布置及吊车的行走路线。 5. 钢结构构件制作
5.1. 工艺流程 放样→号样→切割、钻孔→焊接→抛丸或喷沙→螺栓连接→成品防腐→成品堆放→构件运输→吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、临时固定、初校、初拧、复校、终拧和焊接。 5.1.1. 放样 （1）放样工作包括：核对构件各部分尺寸及安装尺寸和孔距；以1：1大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。放样应- 设置专门的钢平台或砼平台，平台应平整、量线准确，清晰。 （2）放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或焊接接收入缩余量。 （3）样板或样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于1 ;相邻孔眼中心距偏差及孔心位移不大于0.5mm。 5.1.2. 号样 （1）号样工作包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加位置；打冲孔；标出零件编号等。 （2）号料应统筹安排，长短搭朽，先大后小，或套材号烊；对焊缝较多，加工量大的构件应先号料，同一构件需要拼料时，必须同时号料。当工艺有规定时，应按规定的方向取料。 （3）在焊接结构上号孔，应在焊接完毕整形后进行，孔眼应距焊缝边缘50mm以上。 （4）号料公差：长、宽±1.0mm;丙端眼心距？1.0mm;对角线差±1.0mm；相邻眼心距±0.5mm；两排眼心距±0.5mm；冲点与眼心距位移±0.5mm。 5.1.3. 切割 （1）对于同型号大宗钢材采用数近代火焰切割机切割；对于零星用烊采用机械切割（包括冲剪、剪切、车、铣、刨、锯等）砂轮切割，气割或等离子切割等。 （2）切割前，应清除钢材表面切区域的铁锈、油污等，切割后，断口上不得有裂缝和大于1.0mm的缺棱，并清除边缘上的熔瘤和飞溅物等。 （3）切割的质量要求；切割截面与钢材不垂直度不大于钢材厚度的10%，且不得大于2.0mm；剪切线与料红的允许偏差2.0mm；机械剪切的型钢，其端部剪切，斜度不大于2.0mm，并清除毛刺。 5.1.4. 钢结构件制孔 （1）构件上的螺栓孔，用钻孔和冲孔方法。 （2）构件钻孔前进行试钻，经检查认可，方可正式钻孔。 （3）构件冲孔时，应装好冲模，检查冲模之间间隙是否均匀一致，并用与构件相同的材料试冲，经检查质量符合要求后，用正式冲孔。冲孔的孔径应大于- 板厚。 （4）大批量冲孔时，应按比抽查孔的尺寸及孔的中心距，以便及时发现问题及时纠正。 （5）当环境温度低于-20℃时，禁止冲孔。 （6）制孔质量应符合规要求。 5.1.5. 焊接 （1）焊接在组装质量检查合格后进行，组装尺寸应做到准确正直，避免强制装配。 （2）工厂化加工的大宗阐述、采用H型钢埋弧自动焊机焊接，小量构件或零星构件则采用半自动焊或手工焊。焊接时注意焊接顺序，采取防止和减少应思与变形的可靠措施，（见质量通病防治措施）。 （3）根据设计要求，本工程焊条，应符合现行国家标准＜＜碳钢焊条＞＞（GB/T5117）或＜＜低合金焊条＞＞（GB/T5118） 之规定，选择的焊条型号应与主体金属强度相计算方法，采用E4300-E4313型焊条。 （4）焊缝坡品和型钢工厂接头应符合有关规等技术标准要求。 （5）当工作地点温度低于0℃时，应对钢材进行焊前预热，预温度谖控制在100-150℃，预热区应在坡品两侧各80-100mm围。 （6）多层焊接中各启蒙焊缝应连续完成，每层焊缝为4-6mm，每一层焊道焊完后及时清理，发现有影响焊接质量的缺陷，必须清除后再焊。 （7）要求焊成凹面的贴角焊缝，如吊车梁加劲板与腹板焊缝，必须采取措施使焊缝金属与母材呈凹型平缓过渡，不应有咬肉，弧坑。 5.1.6. 高强螺栓连接 （1）高强螺栓连接前，对构件磨擦面进行加工处理。处理方法为砂轮打磨等。用砂轮打磨的方向应与受力方向垂直。 （2）高强螺栓贴合面上围应不小于4δ（δ-板厚）。 （3）处理后的磨擦面可在生锈前进行组装，或加涂无机富锌漆。亦可在生锈后组装，在组装前用钢丝刷清除浮锈。 （4）板面接触应平整，如有间隙应进行处理。 5.1.7. 成品堆放和装运 （1）堆入场地应硬化且平整、干燥，并备有足够的垫木、垫块，使构件得- 以放平、放稳。 （2）侧向刚度较大的构件可水平堆放，当多层叠放时，必须使各层垫木在同一垂线上。 （3）大型构件的小零件，应放在构件的空档，用螺栓或铁丝固定在构件上。 （4）同一工程的构件分类在同一地区，以便发运。 （5）为了方便成品的收发装运，本工程钢结构成品件采用汽车运输，吊卸车时应符合吊装要求。 6. 钢结构吊装
6.1. 吊装准备 （1）学习施工图纸、组织图纸审查和汇审，核对构件空间就位尺寸。 （2）计算吊装构件的数量，单件重量和安装就位调度以及连接板、螺栓等吊装铁件数量。 （3）编制吊装工程施工组织设计或作业指导书（包括选择吊装机械，确定吊装程序、方法、进度，构件安装现场存入平面布置，劳动力组织、安全措施等）进行细致的技术交底。 （4）仔细检查构件的强度、完整性（有无扭曲、变形、损坏及其他缺陷）外形和几何尺寸、平整度。构件的轴线等是否准确，有无出厂合格证。如有超出设计或规规定偏差，应在吊装前纠正。 （5）在构件上根据就位、校正需要弹好轴线，吊点位置。基础上弹出纵横轴线。钢构件在端头与顶面及支承处弹出中心线及标高线。层面板（方梁）的安装就位控制线。 （6）检查柱基础细线和跨度，对基础杯底进行抄平复验是否符合设计要求。 （7）按图纸对构件进行编号。不易辨别左右的构件，在构件上用记号标明，以免吊装时搞错。 （8）准备和分类清理的各种金属支撑件及安装接头用连接板，螺栓铁件，施焊必要的连接铁件。 （9）清除连接部位及垃圾、污物、铁锈柱角底板，地脚螺栓上的杂物也应清理干净，这样既能提高接合部的安装质量也可减少高空作业时再清除的困难。
