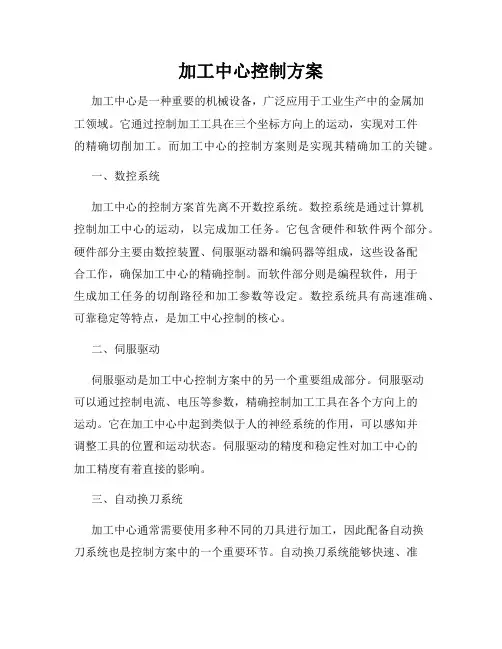

加工中心控制方案

加工中心控制方案加工中心是一种重要的机械设备，广泛应用于工业生产中的金属加工领域。

它通过控制加工工具在三个坐标方向上的运动，实现对工件的精确切削加工。

而加工中心的控制方案则是实现其精确加工的关键。

一、数控系统加工中心的控制方案首先离不开数控系统。

数控系统是通过计算机控制加工中心的运动，以完成加工任务。

它包含硬件和软件两个部分。

硬件部分主要由数控装置、伺服驱动器和编码器等组成，这些设备配合工作，确保加工中心的精确控制。

而软件部分则是编程软件，用于生成加工任务的切削路径和加工参数等设定。

数控系统具有高速准确、可靠稳定等特点，是加工中心控制的核心。

二、伺服驱动伺服驱动是加工中心控制方案中的另一个重要组成部分。

伺服驱动可以通过控制电流、电压等参数，精确控制加工工具在各个方向上的运动。

它在加工中心中起到类似于人的神经系统的作用，可以感知并调整工具的位置和运动状态。

伺服驱动的精度和稳定性对加工中心的加工精度有着直接的影响。

三、自动换刀系统加工中心通常需要使用多种不同的刀具进行加工，因此配备自动换刀系统也是控制方案中的一个重要环节。

自动换刀系统能够快速、准确地更换刀具，提高加工效率和自动化水平。

同时，自动换刀系统还需要与数控系统进行无缝衔接，确保刀具的正确选择和切换。

四、切削参数优化除了硬件设备的控制外，切削参数的优化也是加工中心控制方案中的一个关键环节。

不同的工件材料和形状需要不同的切削参数，如切削速度、进给率等。

合理的切削参数能够提高加工质量和效率，降低能耗和损耗。

因此，切削参数的优化也需要在加工中心控制方案中予以考虑。

五、机床的维护保养除了控制方案的设计和优化外，机床的维护保养也是保证加工中心长期稳定运行的关键。

定期的保养维护可以延长机床的使用寿命，减少故障发生的概率。

同时，机床操作员的培训和技术支持也是不可或缺的。

只有通过全面的维护保养，加工中心才能发挥其最佳性能。

六、智能化控制随着信息技术的快速发展，加工中心的控制方案也呈现出了智能化的趋势。

加工中心刀库调试方法

加工中心刀库调试方法前言：我司常用的加工中心的刀库分为两大类：1、圆盘刀库;也叫刀臂式刀库；2、斗笠刀库..斗笠刀库常用的两种：1、气动式；2、电动式一、圆盘刀库的调试1、检查刀臂的平直度将百分表固定在主轴上;检测刀臂两端是否平直;如果不平直则必须校正或通知刀库厂家处理..平直度在0.10mm以内..刀臂检测没有问题后;再把三段式校刀器A件、B件分别装在主轴和刀臂上;用C件的松紧度作为参照来调整刀库位置..A件B件C件三段式校刀器2、大体校正刀库位置将刀臂摆到扣刀位置即在主轴下面;注意观察位置是否已经到位：刀臂将有一段时间保持固定不动;就可以确认已到达扣刀位置;大体校正刀臂和主轴中心孔的位置..3、调整刀库的水平度把百分表固定在工作台上;通过支架和刀库的调整块来校正刀臂前后、左右的水平度水平度在0.15mm以内如果左右水平度超差;可以用铜箔垫在刀库支架底部来调整..4、准确校正刀库位置准确校正校正好刀臂和主轴中心孔的位置标准的位置应当是;Ｃ件可以轻松通过Ｂ件而进入Ａ件的内孔..注意：刀臂位置相对主轴要往前0.1mm-0.2mm;坚决不能往后;否则换刀时刀臂容易将主轴打坏..5、再检查刀库水平度校正好刀臂和主轴中心孔的位置后;再检查刀臂前后、左右的水平度..若水平度超差;则需要重新校正;如此重复第3和第4步;直到符合要求水平度在0.15mm 以内..6、检查刀盘电机和刀臂电机的旋转方向检查刀盘和刀臂的旋转方向是否正确..刀盘正转正确的方向应当是刀套号在递增；刀臂正确的旋转方向应当是刀臂的缺口往前走注意：刀臂没有反转..8、检查刀套信号用手按动刀套上下的电磁阀;检查刀套上检测到位、下检测到位的信号是否正确..三菱系统： X20A 刀套上到位检测信号;X209刀套下到位检查信号发那科系统：X8.5刀套上到位检测信号;X8.6刀套下到位检查信号 9、检查刀臂信号用扳手旋转刀臂电机尾端;检查刀臂刹车信号、扣刀信号是否正确..刀盘正转刀臂的正确旋转方向A 类刀B 类刀三菱系统：X203扣刀;刀臂在主轴底下的位置;X204原点;刀臂在初始的位置发那科系统：X8.1扣刀;刀臂在主轴底下的位置;X8.0原点;刀臂在初始的位置注意：用扳手旋转刀臂时;一定要将刀臂电机的刹车拉环拉起才能用扳手去旋转..10、调节打刀量..将刀柄装到主轴上;用手顶住刀柄;选择一个参考点;按松刀按钮;目测刀柄被打下多少距离;然后调节打刀缸的调节螺丝;如此重复;一直调到标准值为止..调好之后;将刀柄取下..标准的打刀量为1.5mm..11、调整松、紧刀信号检测开关和检测信号信号检测开关的触点应当刚好被压到圆弧的位置;如下图未被压被压下三菱系统：X20C紧刀到位信号;X20D 松刀到位信号发那科系统：X3.5紧刀到位信号;X3.6松刀到位信号12、设定主轴定向将三段式校刀器Ｂ件装在刀臂上;不断调节参数;一直到符合标准为止..标准的主轴定向位置应当是：将主轴卡钉卡进三段式校刀器Ｂ件后;Ｂ件还有可以左右旋转的间隙..三菱系统：3108主轴定向发那科系统：4077主轴定向注意：重新设定主轴定向时;一定要先将主轴抬高;直至卡钉离开三段式校刀器的Ｂ件;否则会出现不可预料的后果..13、设定第二参考点..三菱系统： 2038第二参考点发那科系统： 1241第二参考点标准的第二参考点位置应当是;刀臂卡进刀柄后;刀臂的凸槽和Ｂ件的凹槽上下缝隙正好合适..注意：第二参考点的位置必须是将机械坐标抄进参数;切勿看错坐标;否则会损坏主轴或刀臂14、试运行以上所有步骤都完成后;不要急着把刀柄装上;先试运行刀库换刀的动作是否正确..动作正确之后再进行下一步..如果出现刀套没有下来;就要检查刀套电磁阀上、下两头的电线是否互换了..圆盘刀库正确的换刀动作是：主轴定向→Z 轴移动至第二参考点→刀库选刀→刀套动作下→刀臂扣刀→主轴松刀→刀臂交换刀具→主轴紧刀→刀臂回到原点→刀套动作上→换刀完成15、换刀换刀动作正确之后;逐一将刀柄装上主轴;然后执行换刀;换刀过程中注意观察换刀的声音是否偏大;是否有明显的金属撞击声;或其他的异常声音..连续换刀校刀器Ｂ刀20分钟后;检查刀库有无乱刀现象和刀臂电机是否发烫..注意：换刀测试当中;一定要有两个刀柄同时交换的情况出现..二、斗笠刀库的调试斗笠刀库的调试方法和圆盘刀库一样;只是要注意以下几点：1、检查刀盘的平直度..2、将刀盘开到主轴底下;然后再检查刀盘的水平度..3、刀盘开出时;一定要先将主轴抬高..4、三菱系统：X20A刀库退到位;X209刀库进到位发那科系统：X8.2刀库退到位;X8.3刀库进到位斗笠刀库正确的换刀动作是：主轴定向→Z轴移动至第二参考点→刀库出来→主轴松刀→Z轴移动至机床原点→刀库选刀→Z轴移动至第二参考点→主轴紧刀→刀库退回→动作完成。

加工中心刀具库及其控制系统

加工中心刀具库及其控制系统
加工中心刀具库是指用于存储不同类型和规格的刀具，以便在加工过程中自动更换工具的设备。

刀具库通常由刀具柜、刀位夹具和刀具传感器组成。

刀具库的控制系统主要包括刀具管理系统、刀具标定系统和刀具卡接系统。

在刀具管理系统中，通过扫描系统读取刀具信息，将其存储在数据库中，并管理刀具的数量、位置和更换历史记录等信息。

刀具标定系统用于确保刀具的位置和工具长度的准确性。

刀具卡接系统则负责将选中的刀具安装到机床主轴中。

在加工过程中，控制系统可以根据不同的加工任务，自动选择合适的刀具，并实时传输刀具信息，以保证加工的准确性和效率。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电气控制课程设计
专业：自动化
班级：动1502
* 名： ***
学号： *********
指导教师： ***

兰州交通大学自动化与电气工程学院
2018 年 7月6日

评语：
考勤（10
）
守纪（10）过程（30）设计报告（30）答辩（20）总成绩（100）
电气控制课程设计报告

1
加工中心刀库捷径方向选择控制
1 设计目的
本次PLC课程设计，强调实际应用技能训练，要求我们能够自主地设计一个
综合系统，在此过程中培养从事设计工作的整体观念。其主要目的是将所学的基
础知识运用到实际中，让我们能够灵活运用所学的知识。在本次课程设计中，用
到的软件有step7 (Simatic Manager)和它的仿真软件（S7-300PLCSIM），通过仿真
来验证程序的正确性，可行性和可靠性。

2 课程设计的基本内容

2.1 设计内容
数控加工中心的刀库由步进电机或直流电机控制，回转式刀库加工中心刀库
工作台上面设有8把刀具，分别在1，2，……，8个刀位，每个刀位设有霍尔开
关一个。刀库由小型直流减速电机带动低速旋转，转动时，刀盘上的磁钢检测刀
位信号，反映当前刀号的位置，同时换刀指示灯亮，反映当前的旋转方向。

2.2 设计要求
开机时，刀盘置于1号检测刀位，到位指示灯亮，此时操作者可以任意选择
刀号。比如，现在选择3号刀位，程序判别最短路径，是正转还是反转，那这时，
刀盘应该正转到3号刀位，到位后，到位信号灯亮，此时，表明已完成选刀。同
理，如选择6、7、8号刀，情况相反。

3设计基本步骤

3.1 问题分析及解决方案
刀库捷径方向选择的原则是采用最近的方向选择，即选择时都要向距离换刀
位置<180°的方向旋转，以减少换刀时间，提高加工中心的工作效率和经济效益。
按照设计要求，初始状态下PLC记录1号检测刀位，当刀位选择信号输送给
PLC时，PLC记录该请求刀号，然后PLC通过控制继电器-接触器来控制电机，使
其按照距请求刀号<180°方向旋转，同时旋转指示灯亮。在刀具旋转过程中，请
求选择的刀位与当前检测到的刀位一致时，电机停转，到位指示灯亮，换刀结束。
在该设计中，输入设备是开关量，所以输入模块选择为直流数字量输入模块，
电压等级为24V；输出设备指示灯和电机都是由直流供电的，所以输出模块选择
电气控制课程设计报告
2
为直流数字量输出模块，电压等级为24V。
3.2 PLC选型及硬件配置
电源模块：PS 307 10A，占用1号槽。CPU模块：CPU315-2PN/DP，占用2
号槽。数字量输入模块：DI16×DC24V，占用4号槽。数字量输出模块：DO16×
DC24V/0.5A，占用5号槽。因为没有接口模块，将3号槽空置。
3.3 分配I/O口地址表
PLC的I/O地址分配表如表1所示。
表1 I/O地址分配表
输入信号输出信号
输入设备名称输入端口地址输出设备名称输出端口地址
一号刀位选择 I0.0 正转KM1
Q4.0
二号刀位选择 I0.1 反转KM2
Q4.1
三号刀位选择 I0.2 到位指示灯
Q4.2
四号刀位选择 I0.3 正转指示灯
Q4.3
五号刀位选择 I0.4 反转指示灯
Q4.4
六号刀位选择
I0.5
七号刀位选择
I0.6
八号刀位选择
I0.7
一号到位检测
I1.0
二号到位检测
I1.1
三号到位检测
I1.2
四号到位检测
I1.3
五号到位检测
I1.4
六号到位检测
I1.5
七号到位检测
I1.6
八号到位检测
I1.7
3.4 硬件PLC外部电路接线图
电气控制课程设计报告
3
PLC外部接线图如图1所示
。

图1 PLC外部接线图
3.5主电路接线图
加工中心刀库捷径方向选择控制系统的主电路如图2所示。

图2 主电路
电气控制课程设计报告

4
3.6控制流程图
控制流程图见附录1。
3.7梯形图程序设计
基于S7-300 PLC的加工中心刀库捷径方向选择控制系统的梯形图见附录2。
3.8系统运行调试及仿真
编写完梯形图程序之后，单击STEP7的SIMATIC管理器选项中的模块仿真，
打开S7-PLCSIM仿真窗口，对程序进行仿真PLC调试。接通仿真PLC电源，令
仿真PLC处于STOP状态下，将块对象下载到仿真PLC中，然后将方式开关置于
RUN状态下，运行程序。
（1）初始状态：开机时，刀盘应置于1号检测刀位，到位指示灯亮，如图3
所示，此时可以进行选刀。
（2）电机正转选刀实例：若选择刀位为3号，电机正转，正转指示灯亮，如
图4所示。当检测刀位与3号选择刀位匹配时，电机停转，到位指示灯亮，如图5
所示，此时选刀结束。
（3）电机反转选刀实例：若选择刀位为6号，电机反转，反转指示灯亮，如
图6所示。当检测刀位与6号选择刀位匹配时，电机停转，到位指示灯亮，如图7
所示，此时选刀结束。

图3 初始状态下的仿真图
图4 电机正转选刀时的仿真图
图5 电机正转选刀结束时的仿真图
电气控制课程设计报告

5
图6 电机反转选刀时的仿真图
图7 电机反转选刀结束时的仿真图
4心得体会
通过本次课程设计使我对《电气控制与PLC应用项目教程》这门课程有了进
一步的认识并且在一定程度上开阔了自己的思维。将书本上的理论知识和软件的
实际使用结合起来，更好的巩固了书本上的理论知识。同时通过理论知识，对step7
软件的学习起到了促进和推动的作用。
本设计利用PLC实现了加工中心刀库捷径方向自动选择的控制，通过合理的
软件设计、仿真和程序调试，实现了它们的可靠运行。对于梯形图的编程，经历
了由手稿到软件编程，再到仿真验证的过程。在设计的过程中，熟悉了更多PLC
的功能，很大程度提高了自己的动手实践能力，并学到了许多解决实际问题的宝
贵经验，让自己对于知识的了解不再局限于理论，同时对控制设计产生了更大的
兴趣。

参考文献
[1] 顾桂梅,王庆贤.电气控制与PLC应用项目教程[M].北京:机械工业出版社,2010.
[2] 张万忠.电器与PLC控制技术[M].北京:化学工业出版社,2003.
[3] 廖长初.S7-300/400PLC应用技术[M].北京: 机械工业出版社,2005.
[4] 华满香,刘小春.电气控制与PLC应用[M].北京:人民邮电出版社,2009.
电气控制课程设计报告

6
附录1
1.1控制流程图
控制流程图如下图所示。

开始
刀盘置于1号检测
位，到位指示灯亮

一号刀位？
当前检测刀位距换刀位置≤180º？
电机不动
电机正转，正转指示灯亮电机反转，反转
指示灯亮

选择刀位号

到位指示灯亮
结束
完成选刀

N
Y
Y
N
电气控制课程设计报告

7
附录2
2.1系统的梯形图程序
基于S7-300 PLC的加工中心刀库捷径方向选择控制梯形图程序如下所示。
