调节保安油系统讲解
汽轮机保安油系统完整ppt课件
1.2 危急保安系统由危急遮断控制块、隔膜阀、超速遮断机构等组成 ，为系统提供超速保护及危急停机等功能。
1.3 ETS（电子部分）是汽机的紧急停机装置，它根据汽轮机安全运 行要求，接受就地一次仪表、TSI二次仪表及其他系统要求汽机停机 的信号，控制停机电磁阀，使机组紧急停机，保护汽轮机。
1.4 TSI 是汽轮机的监测保护系统，在汽轮机盘车、启动、运行和超 速试验以及停机过程中，可以连续显示和记录汽轮机转子和汽缸机械 状态参数，并在超出预置的运行极限时发出报警，当超出预置的危险 值时发送停机信号给ETS，使机组自动停机。
器的信号为零后，这时伺服阀的主阀回到中间位置，不再有高压油通
向油动机活塞下腔或使压力油自油动机活塞下腔泄出，此时汽阀便停
止移动，并保持在一个新的工作位置。
完整版PPT课件
16
高压调节阀的快速卸载阀是由OPC油压来控制，起快速关闭调节
阀的作用，此种关闭与电气系统无关。当OPC油压失去时，将使快速
卸载阀动作时，它将的油动机活塞下腔工作油经有压回油母管排回油
在快速卸载阀中有一杯状滑阀，在滑阀下部的腔室与油动机活塞下 腔的高压油路相通。滑阀上部右侧复位油腔室经逆止阀与危急遮断 油路相通，而另一侧腔室是经一针形阀与油动机活塞上腔及回油通 道相连。在正常运行时，滑阀上部的油压作用力加上弹簧力将大于 滑阀下部高压油的作用力，将杯状滑阀压在底座上，使高压油与油 缸回油相通的油门关闭，油动机油缸活塞下腔的高压油油压建立， 将阀门开启。当危急遮断油泄掉时，复位油腔室油压失去，滑阀下 部高压油将顶开滑阀，打开排油口，使油动机活塞下去腔的压力油 经快速卸载阀快速释放，在阀门弹簧力作用下，将阀门关闭。
EH 油箱上显示系统油压的压力表共有4 块，分别显示油泵出口压力和系统压 力，同时还可以依此观察油泵出口滤芯的上、下游压力，得出具体压差值。
汽轮机油系统的精讲
汽轮机油系统的精讲1 、典型油系统介绍汽机的油系统按功能可以分为：调节油部分，保安油部分，润滑油部分。
汽轮机的油系统是一套分厂完整的液压油系统，其组成：储油装置-油箱，动力单元-油泵，输送装置-管道，冷却单元-冷油器，净化单元-过滤器，控制单元-电调装置，执行单元-油动机。
下面以电调式汽轮机油系统为例分别来介绍：1 调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号，经过电液转换装置，改变成液压信号，控制油动机动作。
目前国内小型汽轮机用的电液转换器主要有三种分别是：VOITH,CPC,DDV(MOOG)。
作用是将接收到的电信号转换成相应的液压信号。
动力油(EH油)从注油泵出其中一路进入电液转换器，经过电液转换器变压后，成为调节油，进入错油门底部，控制错油门阀芯移动，改变动力油进入油动机活塞的油路，进而改变油动机活塞的位置。
油动机能够在一个特定的位置挺住，电调系统需要感知油动机目前的位置，这就需要有反馈信号的存在。
2 润滑油系统动力油来自主油泵出口，经过一射油器后，形成一股较低压力的油，这股油经过冷油器冷却至40℃(该温度下油的粘度最佳，工程实践中一般要求油温在40~45℃)后直接进入各个轴承，在转子轴颈和轴瓦之间形成一层油膜，起到润滑作用，同时，通过油将轴承处产生的热量带走。
3 保安油系统保安油系统，顾名思义，对汽轮机的起到安全保护作用的一股油。
保安油是由一股动力油在经过危机遮断装置后形成的。
保安油在汽轮机运行中，几乎不消耗油量，保安油压力与动力油一致。
只有当外部原因促使危机遮断装置动作，或者AST电磁阀动作，将保安油卸掉，保安油失压，使得汽轮机保安设备动作，起到关闭和保护汽轮机的作用。
例如汽轮机的主汽门液压缸上就接有保安油，当保安油失压后，主汽门会迅速关闭以切断汽轮机进汽。
2 、润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱（主油箱）、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。
(整理)DEH调节保安系统讲义.

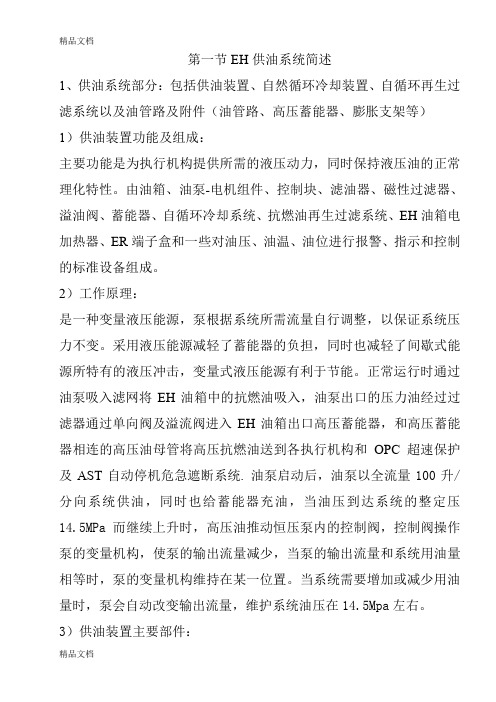

第一节EH供油系统简述1、供油系统部分：包括供油装置、自然循环冷却装置、自循环再生过滤系统以及油管路及附件（油管路、高压蓄能器、膨胀支架等）1）供油装置功能及组成：主要功能是为执行机构提供所需的液压动力，同时保持液压油的正常理化特性。
由油箱、油泵-电机组件、控制块、滤油器、磁性过滤器、溢油阀、蓄能器、自循环冷却系统、抗燃油再生过滤系统、EH油箱电加热器、ER端子盒和一些对油压、油温、油位进行报警、指示和控制的标准设备组成。
2）工作原理：是一种变量液压能源，泵根据系统所需流量自行调整，以保证系统压力不变。
采用液压能源减轻了蓄能器的负担，同时也减轻了间歇式能源所特有的液压冲击，变量式液压能源有利于节能。
正常运行时通过油泵吸入滤网将EH油箱中的抗燃油吸入，油泵出口的压力油经过过滤器通过单向阀及溢流阀进入EH油箱出口高压蓄能器，和高压蓄能器相连的高压油母管将高压抗燃油送到各执行机构和OPC超速保护及AST自动停机危急遮断系统.油泵启动后，油泵以全流量100升/分向系统供油，同时也给蓄能器充油，当油压到达系统的整定压14.5MPa而继续上升时，高压油推动恒压泵内的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油量相等时，泵的变量机构维持在某一位置。
当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压在14.5Mpa左右。
3）供油装置主要部件：（1）EH油箱EH油箱能满足1台大机和一台小汽轮机的正常用油，由于抗燃油具有一定的腐蚀性，油箱全部采用不锈钢材料。
油箱板上有液位开关、磁性滤油器，油箱底部外侧还安装有一组加热器。
油箱除有就地指示式油位计外，还有两个浮子型液位报警装置，安装在油箱侧面，能报警高、低油位；并在极限低油位时，使遮断开关动作。
当油温超上限值时，电磁水阀打开，冷却水流过冷油器；当油温降到下限值时，电磁水阀关闭。
电加热采用浸入式，可自动控制，也可手动操作。
磁性过滤器是由永久磁钢组成的，用来吸取EH油中的金属垃圾。
调节保安系统
调节保安系统调节保安系统包括伺服执行机构、保安系统等6.1 主汽门自动关闭器及控制装置（启动阀）主汽门能够实现远程控制及现场手动。
启动阀控制主汽门执行机构（主汽门自动关闭器）上下动作进而控制主汽门开启。
启动阀的操作可手动也可通过伺服电机控制，同时启动阀可以对机组挂闸（机械超速复位），在正常运行时安全油将启动阀右部切换阀顶起，接通启动油路开启主汽门，在停机时安全油泄掉，切换阀切断启动油，并泄掉自动关闭器的油缸腔室中的油，使主汽门快速关闭。
活动滑阀可在机组运行时现场在线活动主汽门以防其卡涩。
主汽门控制可在DEH-NK 系统中实现，为确保机组安全，在停机后控制启动阀电机反向旋转（即退回启动阀）关闭主汽门。
以防事故后挂闸主汽门突然打开造成机组转速飞升。
6.2 伺服执行机构主要包括电液驱动器，油动机。
电液伺服阀为动圈式双极型位置输出（积分型），作为油动机的先导机构拖动错油门控制油动机活塞动作。
油动机错油门与电液伺服阀通过杠杆机械半刚性连接。
同时原错油门下的单向阀保留，在保安系统遮断状况下，事故油仍可关闭油动机。
电液伺服阀是汽轮机电液控制系统设计的关键电—位移转换元件，它能把微弱的电气信号通过电液放大转换为具有相当大的作用力的位移输出。
电液伺服阀主要由动圈式力马达、控制滑阀及随动活塞三大部分组成，控制滑阀与随动活塞之间采用直接位置反馈，安装方式采用板式连接。
详见电液转换器说明书。
6.3 保安系统本系统包括机械液压保安装置和电气保护装置两部分，机组设置了三套遮断装置：运行人员手动紧急脱扣的危急遮断装置；超速脱扣的危急遮断器；电动脱扣的电磁保护装置。
主要保护项目有超速，轴向位移，润滑油压降低，轴承回油温度高，冷凝器真空低及油开关跳闸，DEH保护停机等。
当出现保护(停机)信号时，立即使主汽门，调节汽阀关闭。
同时报警；油开关跳闸信号，通过OPC关闭调节汽阀。
主汽门的关闭是通过保安油的泄放达到的，调节汽阀关闭是通过建立事故油来实现的。
调节保安系统基础知识
所谓DEH就是汽轮机数字式电液控制系统，由计算机控制部分和EH液压执行机构组成。采用DEH控制可以提高高、中压调门的控制精度，为实现CCS协调控制及提高整机组的控制水平提供了基本保障，更有利于汽轮机的运行。
EH油系统包括: 供油系统 执行机构 危急遮断系统 供油系统的功能是提供高压抗燃油，并由它来驱动伺服执行机构；执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽阀开度；危急遮断系统由汽轮机的遮断参数控制，当这些参数超过其运行限制值时该系统就关闭全部汽轮机进汽门或只关闭调速汽门。
供油装置
抗燃油泵考虑系统工作的稳定性和特殊性，系统采用进口恒压变量柱塞泵，并采用双泵并联工作系统，以提高供油系统的可靠性，布置在油箱的下方，通过油泵吸入滤网将油箱中的抗燃油吸入，以保证正的吸入压头。从油泵出口的油经过压力滤油器，通过单向阀流入和高压蓄能器联接的高压油母管，将高压抗燃油送到各执行机构和危急遮断系统。
该执行机构安装于阀门弹簧操纵座上，它的活塞杆与阀门活塞杆（亦称阀杆）刚性连接在一起。因此，活塞运动时带动阀杆相应运动，油动机是单侧作用的，打开汽门靠油动机的推力，关汽门靠弹簧力。
开关型执行机构阀门在全开或全关位置上工作。
开关型执行机构液压原理图
低压油保安部分由危急保安器及遮断油门、危急遮断试验装置、两只危急遮断指示器、手动脱扣器组成；
磁性过滤器在油箱内回油管出口下面，装有一个不锈钢网兜，网兜内有一组永久磁钢组成的磁性过滤器，以吸取EH油中的铁金属垃圾。同时整套滤器可拿出来清洗及维护。
高压抗燃油是一种三芳基磷酸脂，它是有良好的抗燃性能和流体稳定性。
高于20℃时才允许启动泵组。
冷油器二个冷油器装在油箱旁，冷却水由冷油器循环冷却水的出口处的电磁水阀控制。冷油器回水口管道装有电磁水阀。
EH油
70.002SM-7 共64页第 1页汽轮机调节保安系统说明书1．概述1.1 汽轮机调节保安系统概述唐山西郊热电厂C140/N200-12.7/535/535型汽轮机调节保安系统是按照汽轮机在正常新汽、抽汽及排汽压力参数下进行设计的。
汽轮机调节保安系统能够对汽轮机的启动，升速，并网，加减电/热负荷，甩负荷等各种运行工况的进行控制。
唐山西郊热电厂C140/N200-12.7/535/535型汽轮机为单抽式汽轮机，汽轮机的调节保安系统采用高压抗燃油（EH）纯电调控制系统。
控制系统由数字电调系统（DEH）、高压抗燃油调节系统（EH）和汽轮机危急遮断系统三大部分组成（参见汽轮机调节保安系统图70.002Q-7和DEH说明书）。
汽轮机调节保安系统中液压执行机构采用高压抗燃油系统（EH）供油。
它由EH供油装置，EH系统供油管路及附件，油动机及操纵座，薄膜阀，AST 电磁阀组，OPC电磁阀组等部套组成，工作介质采用14.0MPa的磷酸脂抗燃油。
汽轮机危急遮断系统采用1.96MPa透平油系统供油。
由危急遮断器，危急遮断器杠杆，危急遮断器滑阀，保安操纵箱等部套组成。
启动时，危急遮断系统由交流启动油泵供油，运行时由汽轮机主轴带动的离心式主油泵供油。
汽轮机启动前，DEH首先控制挂闸电磁阀S18通电导通，排掉危急遮断器滑阀上腔油压，使危急遮断器滑阀复位上升到上止点（挂闸），保安油压建立，关闭薄膜阀下部EH油的排油口，当薄膜阀上腔保安油压力升高至1.6±0.05MPa时，说明汽轮机的危急遮断系统已投入，机组具备启动条件。
70.002SM-7 共64页第 2页这时压力开关PS/044触点闭合，发出一个接点信号送给DEH控制系统，DEH 控制系统即可进入汽轮机启动控制程序。
启动时，DEH控制高、中压自动关闭器上的开关电磁阀（S4、S5，S8、S 9）断电关闭（停机带电打开），高、中压自动关闭器全开，其操纵座壳体上的行程开关（ZS49～ZS52，ZS59～ZS62）触点闭合，发出一个主汽门全开接点信号给DEH， DEH就可以通过控制高、低压调节阀执行机构的开度来控制相应的调节阀门，从而实现对机组的启动、升速、并网，带电负荷、热负荷等工况的控制。
调节保安部套及系统说明书
调节保安部套及系统说明书调节保安部套及系统说明书0-1 概述 (1)0-2 保安系统说明 (3)0-3 调节系统说明 (4)0-4 调节保安部套说明 (5)1.机组说明该机组是纯液调系统，通过现场摇动调速器控手柄控制机组的转速和功率，也可以在集控室通过增/减按钮远方控制调速器的同步电机，远方控制机组转速和功率。
调节保安部分的工作原理如图0-1-1。
2.系统一般要求2.1调节部套均应完好无卡涩、锈蚀、调节系统应试验合格。
2.2各超速保安装置均应完好并正常投入，危急遮断器整定转速为3300～3360r/min。
2.3调节保安系统的各种仪表配置齐全，指示准确。
2.4调节油系统油质合格，油温正常。
2.5主汽门和调节门在冷热态下均能关闭严密，无卡涩。
3.运行中注意事项3.1机组启动前，必须进行危急遮断油门手动停机和磁力断路油门接受电气停机闭合指令检验试验。
特别要注意电磁铁动作的正确行，如有卡涩，彻底清除后才能启动。
3.2与自动关闭器行程开关联锁的各抽汽逆止阀，必须严格的按设计要求接线。
3.3低真空、低润滑油压跳闸试验，每个月做一次。
3.4调节保安系统中各中指示仪表、指示灯、位移传感器等，必须经常维护，保证完好准确，机组不允许在指示不准和失灵的状态下长期运行。
3.5各部套上的防松止动螺钉在检修后应冲牢防松。
3.6配汽杠杆和调节阀座所有轴承必须用二氧化钼粉剂润滑，运行中保持良好的润滑性。
调节保安部套及系统说明书J12D-00301ASM0-1-1保安系统通过测量回路、判别装置、转换装置和执行机构，检测影响机组安全的重要参数多机组进行开环控制。
当润滑油压、真空、轴向位置等各项保护之一超过允许值时，均通过磁力断路油门泄掉安全油，建立事故油，使自动关闭器和调速器关闭，确保机组安全。
1.挂闸该系统只设置了手动挂闸。
手动挂闸装置设在危急遮断油门上，在打闸状态下，向外拉动挂闸拉手，观察保安油压力表，如保安油压力建立，表示挂闸成功。
(完整)DEH调节保安系统说明书
DEH调节保安系统说明书前言汽轮机组的调节保安系统可分为：低压保安系统,高。
低压接装置，高压抗燃油系统及汽轮机安全监视保护系统。
针对机组的全电调改造工程,本说明书着重对低压保安系统及部套，高.低压接口装置，高压抗燃油系统，现场安装调整及试验等进行一些说明。
原机组各系统未作改动的部分，以制造厂原来所供的图样和说明书为准，本说明书中不再重述。
在现场液压控制系统安装及调试前，必须认真阅读本说明书。
如有不明之处,请参阅相图纸和说明书，或向制造厂咨询。
0—-1概述调节保安系统是高压抗燃油数字电液控制系统（DEH)的执行机构，它接受电调装置发出的指令，完成挂闸。
驱动阀门及遮断机组等任务.本机组和调节保安系统满足下列基本要求.1 挂闸2适应高.中压缸联合启动的要求3具有超速限制（OPC)功能4需要时，能够快速。
可靠地遮断机组进汽5适应阀门活动试验的要求6具有超速保护功能1)机械式超速保护：动作转速为3300-3360r/min，此时危急遮断器的撞击子击出，打击危急遮断器杠杆，使危急遮断器滑阀落下，泄掉隔膜接口阀上部油压，使其动作，从而泄掉高压保安油,遮断机组进汽.2)电气超速保护：当其检测到机组转速达到110%额定转速时，发出电气停机信号,使高压遮断电磁阀组和低压遮断电磁阀动作，泄掉保安油，遮断机组进汽。
0-2 低压保安系统低压保安系统由危急遮断器，危急遮断器杠杆,危急遮断器滑阀，手动遮断阀，复位遮断阀组和危急遮断器试验阀组等组成，见图0—2-1.1.96Mpa透平油分成四路进入低压保安系统：第一路经遮断电磁阀(2YV)进入危急遮断器滑阀下腔室，接受遮断电磁阀（2YV)和手动遮断阀的控制第二路经复位电磁阀（1YV）进入危急遮断器滑阀下腔室,受复位电磁阀(1YV)的控制，第三路先接入危急遮断器滑阀中上部以形成低压保安油并接受危急遮断器滑阀的控制，同时该油路通过中部腔室接出并作用于接口阀上部，第四路进入危急遮断器试验阀组，并受其控制。
调节保安系统说明
汽轮机调节保安系统1.1 前言本机采用数字式电液调节系统(简称DEH)，其液压调节系统（简称EH）的控制油为14MPa的磷酸脂抗燃液，而机械保安油为0.7MPa的低压透平油，该系统有一个独立的高压抗燃油供油装置。
每一个进汽阀门均有一个执行机构控制其开关，其中中压主汽阀执行机构为开关型两位式执行机构，高压主汽阀执行机构、高、中压调节阀执行机构为伺服式执行机构，可以接受来自于DEH控制系统的±40mA的阀位控制信号，控制其开度，所有阀门执行机构的工作介质均为高压抗燃油，单侧进油，所有阀门执行机构均靠液压力开启阀门，弹簧力关闭阀门。
起机时首先通过挂闸电磁阀20/RS使危急遮断器滑阀复位，然后由DEH开启高压主汽阀，全开后，高、中压调节阀执行机构接受DEH的阀位指令信号开启相对应的蒸汽调节阀门，从而实现机组的启动、升速、并网带负荷。
在超速保护系统中布置有两个并联的超速保护电磁阀（20/OPC-1、2）当机组转速超过103%额定转速时或机组甩负荷时，该电磁阀得电打开，迅速关闭各调节汽门，以限制机组转速的进一步飞升。
在保安系统中配置有一只飞锤式危急遮断器和危急遮断器滑阀，危急遮断器滑阀和危急遮断器杠杆的工作介质为0.7MPa透平油。
当转速达到109-110%额定转速时，危急遮断器的撞击子飞出击动危急遮断器杠杆，拨动危急遮断器滑阀，泄掉薄膜阀上腔的保安油，使EH系统危急遮断（AST）母管的油泄掉，从而关闭所有的进汽阀门，进而实现停机。
除此以外在EH系统中还布置有四个两“或”一“与”的自动停机（20/AST-1、2、3、4）电磁阀，它们能接受各种保护停机信号，遮断汽轮机。
1.2 调节保安系统的基本组成调节保安系统的组成按其功能可分为三大部分：供油系统部分执行机构部分危急遮断部分供油系统部分包括：供油装置、自循环冷却系统、自循环再生过滤系统以及油管路及附件（油管路、高压蓄能器、膨胀支架等）。
执行机构部分包含：高、中压主汽阀执行机构各2台，高压调节阀执行机构4台，中压调节阀执行机构4台。
