LED条屏组装要素
LED显示屏主要组成部分和工艺流程
LED显示屏主要组成部件是哪一些呢？安装的流程是什么样的呢？下面强力巨彩工程师就详细的为大家梳理一下整个结构和安装流程。

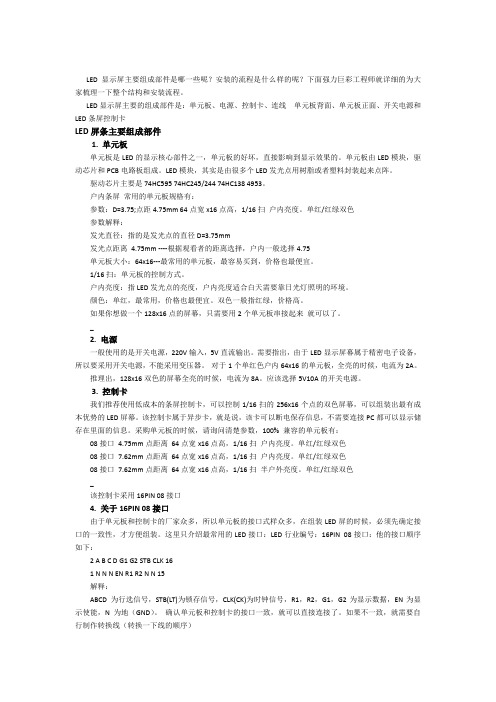

LED显示屏主要的组成部件是：单元板、电源、控制卡、连线单元板背面、单元板正面、开关电源和LED条屏控制卡LED屏条主要组成部件1. 单元板单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。
单元板由LED模块，驱动芯片和PCB电路板组成。
LED模块，其实是由很多个LED发光点用树脂或者塑料封装起来点阵。
驱动芯片主要是74HC595 74HC245/244 74HC138 4953。
户内条屏常用的单元板规格有：参数：D=3.75;点距4.75mm 64点宽x16点高，1/16扫户内亮度。
单红/红绿双色参数解释：发光直径：指的是发光点的直径D=3.75mm发光点距离 4.75mm ----根据观看者的距离选择，户内一般选择4.75单元板大小：64x16---最常用的单元板，最容易买到，价格也最便宜。
1/16扫：单元板的控制方式。
户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。
颜色：单红，最常用，价格也最便宜。
双色一般指红绿，价格高。
如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。
_2. 电源一般使用的是开关电源，220V输入，5V直流输出。
需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。
对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。
推理出，128x16双色的屏幕全亮的时候，电流为8A。
应该选择5V10A的开关电源。
3. 控制卡我们推荐使用低成本的条屏控制卡，可以控制1/16扫的256x16个点的双色屏幕，可以组装出最有成本优势的LED屏幕。
该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。
采购单元板的时候，请询问清楚参数，100% 兼容的单元板有：08接口 4.75mm点距离64点宽x16点高，1/16扫户内亮度。
LED显示屏安装过程详解
LED显示屏安装过程详解LED显示屏（又称LED屏、LED幕墙）是一种使用发光二极管作为光源的显示装置，广泛应用于室内外的广告、娱乐、交通等领域。
在安装LED显示屏之前，需要考虑多个因素，包括选择安装位置、施工条件、安装方法等。
首先，选择安装位置是安装过程中的首要任务。
通常情况下，人们会选择广告牌、建筑物立面、体育场馆、舞台等场所安装LED显示屏。
在选择位置时，需要考虑视线距离、周围环境以及灯光照射等因素。
同时，还需要获取相关的安装许可证、承诺和合同，确保安装过程的合法性和规范性。
其次，进行施工准备工作。
这包括清扫安装区域、搭建安装平台等。
清扫安装区域是为了清除杂物、灰尘和碎石等，确保安装平稳和清洁。
搭建安装平台是为了提供一个支撑LED显示屏的稳定基础。
安装平台可以使用钢管支撑框架或混凝土基座，确保稳定性和安全性。
接下来，进行LED显示屏的组装和连接。
首先，根据设计图纸和安装计划，进行LED模块的拼装。
LED模块通常是以一个个小方块组成，使用特定的插针连接在一起。
在组装过程中，需要保持模块的正常工作状态，检查是否有坏点或损坏。
接下来，将模块安装到搭建好的安装平台上，并进行连接。
连接是通过电缆、插头和转接头等进行，确保信号和电力的正常传输。
最后，进行调试和测试。
在安装完成后，需要进行显示屏的调试和测试。
这包括调整亮度、色彩、对比度等参数，确保显示效果满足要求。
同时，还需要进行完整性测试，包括检查图像和文字的清晰度、色彩的准确性、反应速度等。
如果发现问题，需要及时修复，确保显示屏能够正常工作。
总结一下，LED显示屏的安装过程可以分为选择安装位置、施工准备、组装和连接、电源和数据线连接、调试和测试等几个步骤。
在安装过程中，需要注意安全和稳定性，确保顺利完成安装任务并取得良好的显示效果。
LED大屏安装方案精
LED大屏安装方案精1.前期准备：在进行LED大屏安装之前，需要进行一系列的前期准备工作。
首先是确定安装地点，要考虑到地理位置、环境条件、人流密度等因素。
另外还要进行场地勘测，确保安装所需的空间和设备能够满足要求。
同时，需要与相关部门和单位进行沟通，取得安装所需的各种许可证和手续。
2.安装高度选择：安装高度对于LED大屏的观看效果至关重要，应根据实际情况选择最合适的安装高度。
一般来说，安装高度可以根据以下几个因素进行确定：-距离要求：根据观看距离和屏幕尺寸，选择合适的安装高度，以保证观看效果良好。
-视线要求：确保大屏幕的观看角度在合理范围内，避免出现死角。
-环境因素：考虑周边环境的遮挡情况，避免植被、建筑等物体挡住大屏幕的视觉效果。
3.安装方式选择：大屏幕的安装方式有多种选择，主要包括支架固定、吊挂安装和墙面安装等。
根据具体情况选择最适合的安装方式：-支架固定：适用于平面安装，一般适用于室内场所或有固定平面表面的室外场所。
-吊挂安装：适用于大屏幕的上方没有遮挡物的情况，可选择吊挂在高处，以便更好地展示效果。
-墙面安装：适用于墙面有足够承重能力的情况，可选择将大屏幕直接安装在墙面上。
4.安装步骤：具体的安装步骤包括：-安装支架或吊挂装置：根据选择的安装方式，安装相应的支架或吊挂装置，确保其稳固和牢固。
-安装大屏幕：将大屏幕固定在支架或吊挂装置上，确保安装平稳和水平。
-连接供电和信号：根据大屏幕的接口要求，连接供电和信号线，并进行相关的测试和调试工作。
-调整和校正：对大屏幕进行调整和校正，确保画面正常显示和画面质量良好。
-进行防护措施：根据实际情况，加装防护装置，保护大屏幕免受不良天气、物体撞击等因素的影响。
5.安全措施：在安装过程中，要特别注意安全问题，采取相应的安全措施，保障工作人员的人身安全和设备的安全。
-工作人员要穿戴好安全防护装备，比如安全帽、防滑鞋等。
-在高空作业时，要做好防坠落措施，如使用安全带并进行固定。
LED显示屏组装图解
ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无非方形、圆形，但组装方法是一样的。
2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。
LED屏幕的搭建及调试技巧
LED屏幕的搭建及调试技巧概述本文档旨在介绍如何搭建和调试LED屏幕。
LED屏幕的搭建和调试需要遵循一些简单的策略和技巧，以完成任务。
准备工作在搭建和调试LED屏幕之前，需要进行以下准备工作：1. 确定LED屏幕的尺寸和分辨率。
2. 获取LED屏幕的搭建和调试手册。
3. 准备所需的工具和材料，如螺丝刀、电缆等。
搭建步骤按照以下步骤进行LED屏幕的搭建：1. 按照搭建手册的指示，将LED屏幕的支架固定在适当的位置。
2. 将LED屏幕连接到支架，确保连接牢固。
3. 使用螺丝刀固定LED屏幕的各个部件，如模块、电源等。
4. 连接LED屏幕的电缆，确保连接正确无误。
5. 检查LED屏幕的搭建是否完成，确保屏幕稳定且无松动部件。
调试步骤完成LED屏幕的搭建后，需要进行调试以确保其正常工作：1. 按照调试手册的指示，连接LED屏幕的电源。
2. 打开电源，确保LED屏幕正常亮起。
3. 检查LED屏幕的分辨率和显示效果，调整设置以适应需要。
4. 检查LED屏幕的亮度和色彩，进行必要的调整。
5. 测试LED屏幕的各个功能，如显示不同图像、播放视频等。
6. 检查LED屏幕是否存在任何故障或异常情况，及时解决问题。
维护和注意事项为确保LED屏幕的长期稳定工作，需要注意以下事项：1. 定期清洁LED屏幕，防止灰尘和污垢影响显示效果。
2. 注意LED屏幕的温度，避免过热或过冷导致故障。
3. 注意LED屏幕的电源供应，确保稳定和可靠。
4. 定期检查LED屏幕的各个部件和连接，修复或更换损坏的部件。
总结LED屏幕的搭建和调试需要遵循简单的策略和技巧。
通过准备工作、按照搭建步骤进行组装、按照调试步骤进行测试和调整，以及定期维护和注意事项的注意，可以确保LED屏幕的正常运行和长期稳定性。
LED显示屏安装规范_图文（精）
LED显示屏安装规范_图文（精）P18 窗帘屏安装规范PH18 curtain LED screen installation direction 一．屏体组装零件清单(components list ： 1.单元屏－主箱体 ( cabinet 屏体侧面(side view 2.配件( parts 屏体侧面(side view 屏体正面 (front view 连接板 (connect board M10 内六角螺栓 (M10 inner hexagon screw 锁盒 (Latch电源线Power cable 信号线Data cable 挂钩（客户自配）Pothook (Prepare by buyers 二．现场安装辅助要求installation spot assistant instruction： 1.吊梁，用于持屏用/ hanging beam 桁梁The beam 2.或钢架结构，用于持屏用。
Or the other hanging structure just like the iron structure , which can hang the screen is ok 三．安装步骤/ installation process： 1.将以上零件备齐/prepare well the components mentioned above； 2.拧下连接板上的 M8 螺栓及螺母（备用），如图 /Take off M8 screw and screw bolt from connect board3.依次将锁盒扣在屏体的定位座上；如图Please lock them on the screen , follow the picture 定位座的支撑轴通过按压此处的滑板，使定位座的支撑轴穿过锁盒，此时滑板自动复位,（包括在内）By press this ,lock it Orientation backshaft4.将连接板锁在锁盒上，如图 lock the connector board 通过按压此处的滑板使滑板的大孔与锁盒的大孔同心，将连接板用2-M8 螺栓及螺母与锁盒组立在一起press spring till to have concentric circle with that hole, use 2-M8 screw bolt and screw lock connector with Latch.5.将挂钩紧固在桁梁的合适位置上；如图 /prepare well the hang6.用M10 内六角螺栓连接挂钩及连接板，并用扳手扭紧；如图/ screw it7.将锁盒按前面讲述的方式继续安装，如图/ Connect the hang and the screen panel by the latch8.取下一个单元屏将其扣在上一个锁盒里面，如图Connect two cabinets by the latch 9.重复上一个动作将所需的单元屏组立，如图All the cabinets connection are the same , see the pictures f10.第二、三、四、五、六列的屏体安装均依第一列的安装方式进行，安装后如图；四．接线方式：电源输出/Power output 信号输出 Signal output 信号输入 Signal input 电源输入/Power input电源线Power cale 信号线(signal cable 信号串接在相邻的屏里signal connect between each column 电源进线 power input 信号进线 signal input 电源进线power input 电源进线 power input 电源进线 power input 电源进线 power input 电源进线 power input。
LED显示屏安装方案
LED显示屏安装方案随着科技的迅速发展，LED显示屏在室内和室外广告、信息发布、商业展示等领域得到了广泛应用。
而安装LED显示屏是使用它们的前提条件，因此需要有一个完善的安装方案来确保其正常运行，下面是一个关于LED显示屏安装方案的详细说明。
第一步：位置选择首先需要从物理角度选择安装位置，包括室内和室外。
对于室内显示屏来说，建议选择靠近该场所的主要入口或中央区域，以便更好地吸引观众目光。
对于室外显示屏来说，需要考虑周围环境因素，并选择一个高可见度的位置。
第二步：结构设计根据LED显示屏的尺寸和重量，需要设计并制造支架或支撑结构。
确保支架坚固、稳定，并能经受各种天气条件的考验。
在设计过程中，需要考虑到显示屏的安全和易用性，以便于后期维护和更换。
第三步：电源供应为了保证显示屏能够正常工作，需要为其提供稳定、可靠的电源供应。
根据显示屏的功率需求，选择合适的电源设备，并确保其符合相关安全标准。
电源供应的设计应该考虑到电源的充足性、可靠性和备份系统。
第四步：信号传输显示屏的信号传输是保证画面清晰、稳定显示的关键。
一种常见的方式是使用高清视频信号线或者光纤传输线，以避免信号损失。
此外，还需要考虑到信号源的位置和布线，以确保信号传输的可靠性。
第五步：散热与防潮处理由于LED显示屏的长时间工作会产生大量热量，因此必须考虑散热问题。
在安装过程中，需要为显示屏设计散热装置，确保其能够有效散热，以保证长期稳定工作。
同时，为了防止因湿气引起的元件腐蚀和故障，需要进行防潮处理。
第六步：安装与调试在完成以上准备工作后，可以开始进行实际的安装与调试工作。
首先要确保所有的零部件和设备都齐全，并按照设计方案进行组装。
在安装的过程中，需要严格按照制造商的建议和标准操作，确保每一个细节都被正确地处理。
完成安装后，还需要进行调试和测试，以确保显示屏的正常运行。
第七步：运维与维护安装完成后，及时进行显示屏的运维和维护工作，以保持其良好的工作状态和延长寿命。
户外LED显示屏安装专项方案
户外LED显示屏安装专项方案一、背景介绍随着科技的不断发展和应用的日益广泛，户外LED显示屏已经成为现代城市交通、广告和娱乐等领域不可或缺的重要设备。
为了保证户外LED显示屏的正常运行，安装专项方案是必不可少的。
本文将对户外LED显示屏的安装进行详细介绍，包括前期准备、安装步骤、安全措施和后期维护等方面。
二、前期准备1.安装位置选定：根据实际需要和使用环境，选择合适的位置进行安装。
要考虑观众视线、光线照射、安全性等因素。
2.安装工具准备：根据安装需求，准备好必要的工具和设备，包括螺丝刀、电钻、电缆等。
3.安装环境清理：确保安装位置干净整洁，清除可能影响安装的杂物。
三、安装步骤1.安装支架：根据实际情况，选择合适的支架类型，如壁挂、立柱或悬挂等。
按照设备规格，固定支架到安装位置，并确保支架牢固可靠。
2.安装显示屏模块：根据实际情况和显示屏模块的尺寸，将模块逐一安装到支架上。
根据模块之间的接口，进行线缆连接，确保连接牢固，并进行相应防水处理。
3.安装配套电源和控制系统：根据实际需求和设备规格，安装显示屏的配套电源和控制系统。
确保电源供应稳定可靠，控制系统正常运行。
4.连接电源和信号：使用合适的电缆连接显示屏的电源和信号输入。
确保连接正确无误，并进行相关测试。
5.连接地线：为了防止静电和雷击等问题，需连接良好的地线。
将显示屏的金属部分与接地线连接，确保地线质量良好。
四、安全措施1.安全防护：在安装过程中，要戴好头盔、安全带和手套等防护设备，确保工作人员的人身安全。
2.防电击措施：安装过程中，务必断开电源，并确保不会发生电击事故。
工作人员要注意避免触碰裸露的电线和接口。
3.防雷击措施：安装显示屏时，要在显示屏金属部分连接良好的接地线，以提供良好的保护，防止雷击。
四、后期维护1.规定检查时间：制定检查周期表，定期对显示屏进行检查和清洗。
根据使用情况和环境要求，安排专门人员负责维护。
2.定期清洗：定期对显示屏进行清洗，除去积尘和污渍。
LED显示屏施工方案及安装注意事项
LED显示屏施工方案及安装注意事项LED显示屏是一种广泛应用于商业、广告、娱乐等领域的高科技产品，具有高亮度、色彩鲜艳、清晰度高等优点。
在LED显示屏的安装过程中，施工方案和注意事项是非常重要的，下面将详细介绍LED显示屏的施工方案及安装注意事项。
一、施工方案1.确定安装位置：在进行LED显示屏的施工前，首先需要确定LED显示屏的安装位置。
要考虑到LED显示屏的展示效果、观看距离、周围环境等因素，选择一个适合的位置进行安装。
2.安装支架：根据LED显示屏的大小和重量，选择合适的支架进行安装。
支架的安装位置应该平整、稳固，以确保LED显示屏的稳定性和安全性。
3.连接电源和控制系统：将LED显示屏的电源线和控制系统进行连接，确保电源线接线正确、稳固可靠，控制系统设置正确，以保证LED显示屏的正常运行。
4.安装LED模块：将LED模块按照设计要求进行固定，确保LED模块的连接牢固、无松动，以保证LED显示屏的正常显示效果。
5.调试和测试：完成LED显示屏的安装后，进行调试和测试工作，检查LED显示屏各项功能是否正常，调整参数和显示效果，确保LED显示屏正常运行。
6.完善细节：对LED显示屏进行整体检查，修正安装过程中存在的不良现象，确保LED显示屏安装完美。
1.安全第一：施工过程中要严格遵守安全规范，避免发生意外事故。
在搭建支架和安装LED显示屏时，需要使用安全带和安全网，确保工作人员的安全。
2.防水防潮：LED显示屏通常用于室外场所，因此要注意防水防潮问题。
在安装LED显示屏时，需要对电源线和控制系统进行防水处理，避免发生短路或损坏的情况。
3.保持通风：LED显示屏在工作过程中会产生一定的热量，因此要保持良好的通风环境，避免LED显示屏过热损坏。
4.确保稳固：LED显示屏的安装位置和支架需要稳固可靠，避免出现倾斜或摇晃的情况。
在安装过程中要使用螺丝固定支架，确保LED显示屏的稳定性。
5.注意维护：LED显示屏安装完成后，需要定期进行维护保养工作，清洁灰尘、检查连接线路，保持LED显示屏的良好运行状态。
led屏拼缝标准
led屏拼缝标准
LED屏的拼缝标准是指LED显示屏在组装过程中相邻模块之间的间隙标准。
这一标准是为了确保LED显示屏的整体视觉效果和一致性而制定的。
以下是一些常见的LED屏拼缝标准：
1. **模块尺寸一致性：** LED屏的拼缝标准通常要求LED模块的尺寸和形状要保持一致，以确保模块在拼接时的对齐。
2. **拼缝宽度：** 拼缝宽度是指相邻LED模块之间的间隙。
常见的拼缝宽度标准包括0.1毫米、0.2毫米、0.5毫米等，具体取决于LED屏的应用场景和要求。
3. **颜色一致性：** 拼缝标准还要求LED模块之间的颜色一致性，以确保整个LED
显示屏的颜色均匀，没有色差。
4. **平整度：** LED屏拼缝标准通常要求拼缝处的平整度，以防止因为不平整的拼缝而影响整个显示屏的平整度。
5. **光亮度一致性：** LED显示屏的拼缝标准还要求拼缝处的光亮度一致，以避免出现亮度不均匀的问题。
6. **安装精度：** 拼缝标准通常要求在LED模块的安装过程中，确保模块之间的间隙和对齐精度，以提高整体拼接质量。
7. **对比度一致性：** 在LED显示屏拼缝标准中，还常常考虑对比度的一致性，以确保整个屏幕在显示画面时的一致性。
这些标准可能会因制造商和具体产品而异，因此在选择和购买LED显示屏时，建议仔细阅读制造商的技术规格和拼接标准，以确保所选择的LED屏满足特定的要求和期望。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. LED条屏概述：
LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，
随时更新，有着非常好的广告和告示效果。LED屏比霓虹灯更加简单，容
易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视
觉媒体。LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中
使用。技术不断进步，价格不断降低，组装和维护更加简单。小型的LED
条屏，因为价格便宜，安装和使用简单，漫漫被大接受，逐步走进大小店
铺，应用更加大众化，逐步开始普及。
2.条屏应用：
2.1.广告应用---新媒体，新效果，新业务
LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，
使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信
息等。极大地提高了室内装饰的档次，有着良好的视觉效果。由于LED条屏幕的
安装和使用有一定的技术含量，制约了在广告行业的发展。掌握LED技术，可以
提高室内装饰的技术含量，扩展业务。
2.2.系统集成--2次开发
LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。字体大，富有动感，
信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。广泛应
用到 排队系统，报站系统，饮水机等。LED条屏控制卡，功能简单稳定，可以
很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力
更多地集中在系统的功能和创新。LED条屏控制卡开发包，提供了详细的开发例
子，为你系统集成和2次开发提供了很好环境。
3.组装意义
LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，
日趋统一，行业标准基本形成，所有零配件都已经模块化。为自行组装LED屏幕
奠定基础。LED条屏，由于材料成本低，零售价格高，当批量向LED屏幕供应商
采购的时候，成本和价格不好控制。最终用户并不熟悉LED屏幕，需要供应商的
提供安装和维护的服务，所以自行组装LED屏幕，在当地销售，可以获得最大利
润。
举例：组装1个128x16点的单红的户内LED屏幕，通过连接PC串口更新屏幕的
内容
3.1.屏幕的组成
先让大家了解一下LED条屏构成，单元板，电源，控制卡，连线
3.1.1.单元板
单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。单
元板由LED模块，驱动芯片和PCB电路板组成。LED模块，其实是由很多个LED
发光点用树脂或者塑料封装起来点阵。驱动芯片主要是74HC595 74HC245/244
74HC138 4953。户内条屏 常用的单元板规格有： 参数：D=3.75;点距4.75mm 64
点宽x16点高，1/16扫 户内亮度。单红/红绿双色参数解释：发光直径：指的
是发光点的直径D=3.75mm发光点距离 4.75mm ----根据观看者的距离选择，户
内一般选择4.75单元板大小：64x16---最常用的单元板，最容易买到，价格也
最便宜。;1/16扫：单元板的控制方式。户内亮度：指LED发光点的亮度，户内
亮度适合白天需要靠日光灯照明的环境。颜色：单红，最常用，价格也最便宜。
双色一般指红绿，价格高。如果你想做一个128x16点的屏幕，只需要用2个单
元板串接起来 就可以了。
3.1.2.电源
一般使用的是开关电源，220V输入，5V直流输出。需要指出，由于LED显示屏
幕属于精密电子设备，所以要采用开关电源，不能采用变压器。 对于1个单红
色户内64x16的单元板，全亮的时候，电流为2A。推理出，128x16双色的屏幕
全亮的时候，电流为8A。应该选择5V10A的开关电源。
3.1.3.控制卡
我们推荐使用低成本的条屏控制卡，可以控制1/16扫的256x16个点的双色屏幕，
可以组装出最有成本优势的LED屏幕。该控制卡属于异步卡，就是说，该卡可以
断电保存信息，不需要连接PC都可以显示储存在里面的信息。采购单元板的时
候，请询问清楚参数，100%兼容的单元板有：
08接口 4.75mm点距离 64点宽x16点高，1/16扫 户内亮度。单红/红绿双色;
08接口 7.62mm点距离 64点宽x16点高，1/16扫 户内亮度。单红/红绿双色
08接口 7.62mm点距离 64点宽x16点高，1/16扫 半户外亮度。单红/红绿双色
3.1.4.关于16PIN 08接口
由于单元板和控制卡的厂家众多，所以单元板的接口式样众多，在组装LED屏的
时候，必须先确定接口的一致性，才方便组装。这里只介绍最常用的LED接口：
LED行业编号：16PIN 08接口：他的接口顺序解释：ABCD为行选信号，STB(LT)
为锁存信号，CLK(CK)为时钟信号，R1，R2，G1，G2为显示数据，EN为显示使能，
N为地（GND）。 确认单元板和控制卡的接口一致，就可以直接连接了。如果不
一致，就需要自行制作转换线（转换一下线的顺序
3.1.5.连线
分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，
传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和
LED单元板。连接单元板的电源线的铜芯直径不小于1mm（毫米）
3.2.配件制作
3.2.1.排线(数据线)制作
排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到
相关的材料。制作排线，需要一个工具，就是特殊的钳子（图片），可以大大提
高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意
一下，如果你制作16PIN（16线）的排线，需要购买16PIN的线和相应大小的排
线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平
衡），然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。 排
线帽 很重要，可以有效保护排线，让排线更加结实，不要省。
3.2.2.电源线制作
电源分为220V电源线 和5V电源线。220V电源线用于连接开关电源到市电，最
好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于
5V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线（务必要红黑）。
有条件的话，最好将线的两头装上金属件
;3.2.3. RS232线制作
RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头 和网
线（可以在电脑城买到）。仔细观察DB9头，上面有数字的，将5连接棕，将3
连接棕白。将网线夹紧，装好在DB9头。（这里很重要，一定要夹紧，自己用力
拉几下，看看是否一拉就断）。然后用万用表测量一下两头，是否导通。这里需
要指出，DB9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对
应。如果不明白请仔细观察一下你的PC。现在的笔记本一般没有串口，请购买
一条USB转RS232串口的线
3.3.布线指南
第一次安装，请严格按照步骤来操作，减少错误发生。
第1步：检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开
关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电
源有个灯会亮，然后用万用表，直流档测量一下V+和V-之间的电压，确保电压
在4.8V-5.1V之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏
幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。
确认电压没有问题后，断开电源，继续组装其他部分。
第2步： 先把电源关闭。将V+连接红色线，V-连接黑线，分别连接到控制卡和
LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。
每个单元板1条电源线。完成后，请检查，连接是否正确。
第3步： 连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请
注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244
的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。
第4步： 连接RS232数据线，将做好的数据线一头连接电脑的DB9串口，另一
头连接控制卡，将DB9的5脚（棕）连接到控制卡的GND，将DB9的3脚（棕白）
连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转
RS232串口的转换线。
第5步： 再次检查连线，是否正确，黑线连接的是-V和GND。红线连接的是+V
和VCC +5V。
第6步： 接通220V，正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不
正常，请检查连线。或者查看错误检修。
如果屏幕出现两个单元板显示相同的内容，请把用软件设定屏幕的大小为8个汉字。
