SolidWorks中各种剖视图的创建
solidworks课件教程第11章工程图
11.5 绘制视图
派生视图是指从标准三视图、模型视图或其他派生视图中派生 出来的视图，包括剖面视图、辅助视图、局部视图、投影视图、断 裂视图等。
移动解除对齐或约束关系的视图
11.6.2 旋转视图
SolidWorks提供了两种旋转视图的方法，一种是绕着所选 边线旋转视图，一种是绕视图中心点以任意角度旋转视图，创 建过程如图所示。
旋转视图创建过程
11.7 标注尺寸
如果在三维零件模型或装配体中添加了尺寸、注释或符号， 则在将三维模型转换为二维工程图纸的过程中，系统会将这些尺 寸、注释等一起添加到图纸中。在工程图中，用户可以添加必要 的参考尺寸、注解等，这些注解和参考尺寸不会影响零件或装配 体文件。
如果移动的视图与其他视图没有对齐或约束关系，可以利用鼠 标拖动它到任意的位置，示意图如图所示。
移动没有对齐或约束关系的视图
如果视图与其他视图之间有对齐或约束关系，若要任意移动视图， 其操作步骤如下。
1．单击要移动的视图。 2．单击菜单栏中的“工具”→“对齐工程视图”→“解除对齐关系” 命令。 3．单击该视图，即可以拖动它到任意的位置，如图所示。
第11章 工程图设计
▪ 11.3 标准三视图的绘制 ▪ 11.4 模型视图的绘制 ▪ 11.5 绘制视图 ▪ 11.6 编辑工程图 ▪ 11.7 标注尺寸
11.3 标准三视图的绘制
标准三视图是指从三维模型的主视、左视、俯视3个正交角 度投影生成3个正交视图，如图所示。
标准三视图
solidworks课件教程第8章
8.1.3 用户图纸格式
注意：文件中的自定义属性随图纸格式保存并添加到使用此格式的任何新文件 中。用户可以修改标准图纸格式或生成自定义格式。
8.1.4 设定图纸
设定图纸包括设置图纸属性和新增图纸两部分内容。 1．设置图纸属性 在创建工程图前，最好先设置工程图图纸的属性，这样加载工程图后，就可以 得到正确的图纸。如图创建新工程图时，选择了无图纸格式，则工程图选项中使用的 为系统的默认值。

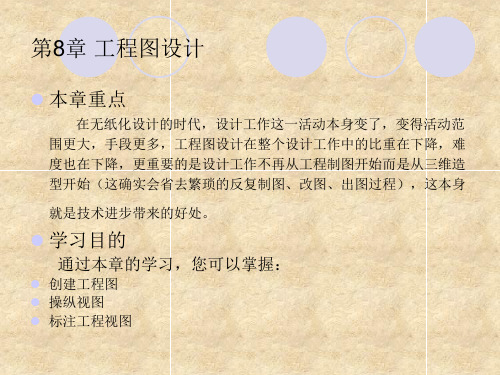

第8章 工程图设计
本章重点
在无纸化设计的时代，设计工作这一活动本身变了，变得活动范 围更大，手段更多，工程图设计在整个设计工作中的比重在下降，难 度也在下降，更重要的是设计工作不再从工程制图开始而是从三维造 型开始（这确实会省去繁琐的反复制图、改图、出图过程），这本身
就是技术进步带来的好处。
学习目的
1．标准图纸格式 SolidWorks提供了12种标准图纸格式，每一种图纸格式都包含了确定的图框 与标题栏，用户可以根据需要选用。图纸的设置方向通常有横向和纵向两种。 2．用户图纸格式 用户图纸格式是使用读者自行设置的图纸格式。单击“图纸格式/大小”对话 框中的“浏览”按钮，可以选择用户自行设置的图纸格式。 3．无图纸格式 单击“图纸格式/大小”对话框中的“自定义图纸大小”复选框。该方式只能 定义图纸的大小，没有图框和标题栏，是一张空白的图纸，在“预览”一栏可以查 看预览效果。
（2）快捷键方式。单击“FeatureManager设计树”中的图纸图标，然后按快捷 键F2，图纸图标被激活，在其中输入需要的图纸名称即可。
（3）标签方式。右键单击绘制区域下面的图纸标签，在系统弹出的快捷菜单中 选择“属性”选项。系统弹出“图纸属性”对话框，在“名称”一栏中输入需要的图 纸名称。
solidworks课件教程第9章
9.3 标准三视图的生成

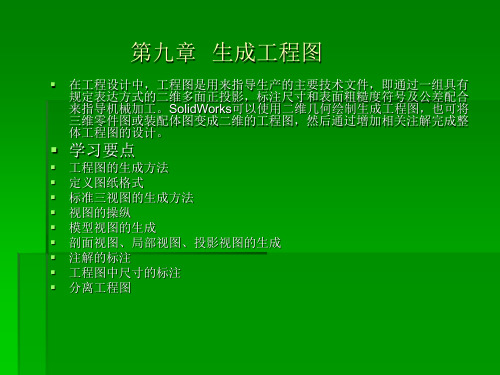

第九章 生成工程图
▪ 在工程设计中，工程图是用来指导生产的主要技术文件，即通过一组具有 规定表达方式的二维多面正投影，标注尺寸和表面粗糙度符号及公差配合 来指导机械加工。SolidWorks可以使用二维几何绘制生成工程图，也可将 三维零件图或装配体图变成二维的工程图，然后通过增加相关注解完成整 体工程图的设计。
个视图方框表示模型视图的大小。 ▪ 4、在[模型视图]属性管理器的[方向] 栏中选择视图的投影方向。 ▪ 5、单击，从而在工程图中放置模型视图。 ▪ 6、如果要更改模型视图的投影方向，则双击[视图定向]栏中的视图
方向。 ▪ 7、如果要更改模型视图的显示比例，则选择[自定义比例]复选框，
然后输入显示比例。 ▪ 8、单击 按钮，完成模型视图的插入。
▪ 学习要点
▪ 工程图的生成方法 ▪ 定义图纸格式 ▪ 标准三视图的生成方法 ▪ 视图的操纵 ▪ 模型视图的生成 ▪ 剖面视图、局部视图、投影视图的生成 ▪ 注解的标注 ▪ 工程图中尺寸的标注 ▪ 分离工程图
9.1 工程图的生成方法
▪ 要生成新的工程图，可如下操作。 ▪ 1、单击标准工具栏上的新建按钮，或选择[文件] | [新建]命令。 ▪ 2、在[新建SolidWorks文中，并将三视图放置在工程图中。
9.4 模型视图的生成
▪ 要插入模型视图，可如下操作： ▪ 1、单击工程图工具栏上的模型视图 按钮，或选择[插入] | [工程图
巧用SolidWorks辅助三视图教学
巧用SolidWorks辅助三视图教学作者：陆晖章慧雄来源：《中小学信息技术教育》2012年第06期三视图是一种能够准确反映物体长、宽、高尺寸的正投影工程图，是工程界对物体几何形状约定俗成的一种抽象表达方式。
所以，在三视图学习时需要学生有丰富的空间想象能力和空间思维能力，由平面图形(视图)想象出空间图形(立体图形)，或把立体图形准确地转化为平面图形。
学生在数学中早有涉及三视图的内容，但数学中的三视图侧重对一些基本立体图形的分析，找到相应的边的对应位置以及相应的长度关系，进行分析计算。
通用技术注重的是技术与设计的关系，需要对技术产品进行设计，所以通用技术中的立体图形和相应的三视图要复杂得多，这就需要学生有更好的空间思维能力和细致的品质。
三视图是高中阶段通用技术课必考内容，理工科的学生在进人大学之后很可能要继续学习机械制图，同样会涉及三视图内容。
如果在高中阶段培养学生的空间思维能力，可以为其以后的学习打下坚实的基础，所以这就更加需要教师提高三视图教学的有效性。
以下针对三视图目前的教学困难，试图通过SolidWorks有效地解决三视图教学中的重难点问题。
三视图教学所遇到的困难三视图的学习需要学生有较强的空间想象能力，而学生的空间观念很难建立，在做补全三视图的题目时往往会出现线条漏画或多画的情况。
所以，这就需要教师能很好地把抽象物体实体化，但在实际教学中会遇到这样或那样的困难。
1.教学模型的缺乏目前通用技术实验室主要配备的是一些基本的金工、木工的工具和易耗材料，针对的是学生的实际操作，对于教学时用到的教学模型基本上没有。
在教学时为了便于讲解，教师有时会通过搭建或剪裁废纸盒进行辅助教学，这在一定程度上可以帮助学生建立立体图形，但在裁剪上比较困难。
有些教师会利用橡皮切割所需形状，但实物太小且一旦切割错误则整块橡皮就无法使用，容易造成浪费。
2.PPT展示图形单一化随着经济的发展，多媒体设备也在学校相应普及，教师多会用PPT投影辅助教学。

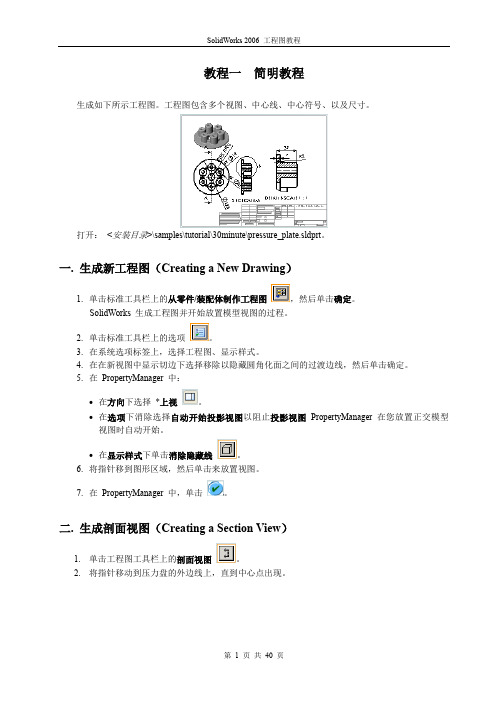

SolidWorks工程图教程bywydfsw
教程一简明教程生成如下所示工程图。
工程图包含多个视图、中心线、中心符号、以及尺寸。
打开：<安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。
一. 生成新工程图（Creating a New Drawing）1.单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。
SolidWorks 生成工程图并开始放置模型视图的过程。
2.单击标准工具栏上的选项。
3.在系统选项标签上，选择工程图、显示样式。
4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。
5.在PropertyManager 中：∙在方向下选择*上视。
∙在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager 在您放置正交模型视图时自动开始。
∙在显示样式下单击消除隐藏线。
6.将指针移到图形区域，然后单击来放置视图。
7.在PropertyManager 中，单击。
二. 生成剖面视图（Creating a Section View）1.单击工程图工具栏上的剖面视图。
2.将指针移动到压力盘的外边线上，直到中心点出现。
3.将指针移动到盘的中心点上面。
4.单击来开始剖切线。
5.将指针直接移动到盘之下。
6.单击来结束剖切线。
7.将指针移到右面来放置视图并单击来结束。
8.在剖切线下选择反向以反转剖面视图的方向。
9.单击。
三. 生成局部视图（Creating a Detail View）1.单击工程图工具栏上的局部视图。
2.在剖面视图上移动指针然后单击来放置局部圆的中心。
3.移动指针来定义局部圆并单击来结束。
4.移动指针来放置局部视图，然后单击来添加视图。
5.单击标准工具栏上的保存。
6.接受默认文件名称，然后单击保存。
7.如果提示保存参考的模型也保存零件，单击是。
四. 生成等轴测视图（Creating an Isometric View）1.单击工程图工具栏上的模型视图。
solidworks知识点总结(一)
solidworks知识点总结(一)SolidWorks知识点总结前言SolidWorks是一款常用的三维计算机辅助设计软件，广泛应用于工程设计、产品设计等领域。
作为一名资深的创作者，在使用SolidWorks过程中，我们需要掌握一些重要的知识点，以便更高效地进行设计和制作。
本文将为大家总结一些关键的SolidWorks知识点，帮助读者快速掌握和应用这些技巧，提升工作效率。
正文1. SolidWorks界面和基础操作•界面布局：包括菜单栏、工具栏、视图窗口等组成部分。
•快捷键：了解常用的快捷键，提高操作速度。
•创建和编辑几何体：包括线、圆、矩形、多边形等基本几何体的创建和编辑。
2. 构件和装配•构件的创建和编辑：包括基本特征的创建（如挤压、旋转、镜像等），以及模式特征的创建（如阵列、镂空等）。
•装配的创建和编辑：将多个构件组装在一起，并进行位置和约束的设置。
3. 零件的细节设计•强化型特征：如扩孔、倒角、翘曲等特征的创建和编辑。
•模具设计：包括模具几何体的创建和编辑，以及模具零件的装配和细节设计。
4. 绘图和注释•绘图视图的创建：如正视图、俯视图、剖视图等的创建。
•标注和注释：如尺寸标注、注释文字、表格等的添加。
5. 高级功能和扩展•模拟和分析：使用SolidWorks Simulation进行结构强度、热传导等分析。
•渲染和动画：使用SolidWorks Visualize进行物体的渲染和动画制作。
结尾通过本文的总结，我们对一些关键的SolidWorks知识点进行了简要的介绍。
当然，SolidWorks的功能远不止这些，它的强大之处在于其丰富的拓展性和应用范围。
作为一名创作者，我们应该不断学习和掌握SolidWorks的各项功能，提高自己的设计和制作水平。
希望这份总结能帮助到大家，愿大家在SolidWorks的世界里创造出更多精彩的作品！6. 快速建模技巧•快捷键和鼠标操作：了解常用的快捷键和鼠标操作，可以大幅提高建模的速度和效率。
制作solidworks结构构件的具体步骤
制作solidworks结构构件的具体步骤
1. 创建新零件：打开SolidWorks 软件，选择新建零件来创建一个新的工程文件。
2. 绘制基础几何图形：利用绘图工具（如直线、圆弧、矩形等）绘制基本的几何图形，以创建构件的轮廓。
你可以使用草图功能，在平面上绘制草图并应用尺寸和约束来确保几何形状的准确性。
3. 添加特征：通过应用特征操作，如挤压、旋转、剪切等，将草图转换为三维实体。
你可以使用挤压命令将二维草图拉伸成立体构件，或者使用旋转命令在轴向上旋转草图来创建孔洞。
4. 创建装配：如果你需要设计多个构件之间的关系和互动，可以创建一个装配文件。
在装配中，你可以将不同的构件放置在适当的位置，并使用约束和关系将它们连接起来。
5. 添加材料和质量属性：为构件选择适当的材料属性，以便进行后续的分析和仿真。
你可以在材料库中选择常见的材料，或者自定义材料属性。
此外，你还可以为构件指定质量、密度等物理属性。
6. 进行分析和测试：一旦构件建模完成，你可以使用SolidWorks 提供的分析工具对构件进行应力分析、运动仿真等。
这有助于评估构件的性能并进行必要的优化。
7. 完成细节设计：在确保构件的功能性和强度之后，你可以进行细节设计，如
添加螺纹、倒角、孔洞等。
8. 创建工程图：最后，使用SolidWorks 的绘图功能创建构件的工程图。
这包括主视图、剖视图、详图等，以便进行制造和装配。
以上是制作SolidWorks 结构构件的一般步骤，根据具体情况可能会有所变化。
请注意，熟悉SolidWorks 软件的界面和工具将有助于更高效地完成设计任务。
SolidWorks工程图教程
SolidWorks工程图教程SolidWorks（简称SW）是一款三维机械CAD软件，广泛应用于机械设计和工程图的制作。
本文将为您介绍SolidWorks的工程图制作教程，帮助您更好地理解如何使用SolidWorks绘制准确、清晰的工程图。
首先，打开SolidWorks软件并创建一个新的零件文件。
然后开始绘制所需的零件。
1.选择“辅助平面”（Auxiliary Plane），确定你希望工程图显示的平面。
通常可以选择顶视图（Top view）或前视图（Front view），视具体情况而定。
2.然后，使用“拉伸”（Extrude）或其他命令创建零件的三维形状。
确保你已定义好所需的尺寸和几何约束。
3.在完成三维形状后，选择“创建工程图”（Create Drawing）。
在弹出的窗口中，选择所需的纸张大小和放映比例。
4.选择合适的视图类型，例如主视图（主要表面的视图，通常是前视图）和投影视图（用于展示其他表面的视图）。
通过拖拽视图来调整它们的位置和大小。
5.在工程图中，您可以添加各种符号、标注和注释，以便更详细地说明您的设计意图。
例如，您可以使用标注工具添加尺寸，符号工具添加孔、倒角等的标记。
6.您还可以选择在工程图中应用一些标准，例如ISO、ANSI等。
这将确保您的工程图符合行业标准和规范。
7.一旦您完成了工程图的绘制，您可以使用“保存”命令将其保存到本地计算机中。
通常，您可以选择将工程图保存为PDF或DXF格式，方便与其他人共享或打印。
需要注意的是，工程图的绘制需要一定的技巧和经验。
以下是一些建议，帮助您提高工程图的质量和可读性：1.尽量简化工程图：只绘制必要的视图，并避免将冗余的信息添加到工程图中，以确保工程图整洁和易读。
2.使用正确的比例：确保工程图的放映比例正确，以确保工程图中的尺寸和比例与实际物体一致。
3.使用一致的符号和标注：确保您在工程图中使用的符号和标注符合行业标准和规范，以避免歧义和误解。
SolidWorks 国标工程图与案例精粹
www.MCADtools. net
ቤተ መጻሕፍቲ ባይዱ
第1章 定制SolidWorks 定制SolidWorks
用户可以对SolidWorks进行一定的用户化设置，这些设置 包括对用户使用环境、用户的绘图标准、用户的文件模板 位置、常用的系统文件位置等多方面的设置。
第1章 主题
• • • • • •
自定义SolidWorks SolidWorks的系统选项 SolidWorks文件模板 SolidWorks 公用文件和设计资源的保存与应用 自定义SolidWorks 剖面线类型 SolidWorks文件命名和保存
第4章 视图
工程图中一般包括一个或几个通过模型 建立的标准视图，也可以在现有视图基 建立的标准视图， 础上建立其他派生的视图， 础上建立其他派生的视图，如剖面视图 局部放大图、斜视图等。 、局部放大图、斜视图等。
第4章 主题
• • • • • •
标准工程视图——标准三视图、模型视图、相对视图 派生工程视图——投影视图、剖面视图、辅助视图、局 部放大图、裁剪视图、打断视图 全剖视图、阶梯剖视图、旋转剖视图、半剖视图、局部 剖视图、装配体四分之一剖视图的建立方法和技巧 装配图 视图的移动、旋转，隐藏或显示视图 查看或修改视图属性
– – – – – –
1.2 定制SolidWorks 系统选项 定制SolidWorks
• •
各种系统选项简单介绍 设计案例：SolidWorks公用文件的保存 设计案例：SolidWorks公用文件的保存 和设置
– – – – – – –
文件模板 参考的文件 图纸格式 设计库 各种表格模板 自定义属性文件 增加材质数据库位置
1.3设计案例：定制SolidWorks 剖面线类型 1.3设计案例：定制SolidWorks 设计案例
在Solidworks中对模型进行剖面视图
在Solidworks中对模型进行剖面视图
朱培元
【期刊名称】《金属加工：冷加工》
【年(卷),期】2004(000)010
【总页数】1页(P46)
【作者】朱培元
【作者单位】中国人民解放军四三零九工厂,辽宁,大连,116041
【正文语种】中文
【相关文献】
1.在Solidworks环境中实现半剖视图的方法 [J], 杨春燕
2.用SOLIDWORKS对复摆颚式破碎机进行三维模型图设计 [J], 熊晓丽;黄冬明
3.SolidWorks中绘制工程剖视图的若干问题及解决方法 [J], 陈光霞
4.MVC设计模式中的“视图模型”与“视图” [J], 栗新雨
5.SolidWorks在零件的视图辅助教学中的应用 [J], 马学知
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks中各种剖视图的创建(1)
分析 剖面视图是通过一条剖切线来分割父视图所生成的，属于派生视图。剖面视图中的剖切面可以是直线剖切面，也可以是阶梯剖切线定义的等距面，剖切线还可以是曲线、圆弧等。下面通过几个实例来说明如何创建各种剖视图。
学习目标 掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。
实例1 创建全剖视图 创建下图所示的全剖视图。
求解步骤 1. 打开零件模型 打开要剖视的零件模型。 2. 创建零件的俯视图
(1) 单击主工具栏中的【新建文件】图标，在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标，然后选择【实例1】中创建的【GBA3 图纸】文件，此时系统显示创建的A3 模板，双击打开工程图。 (2) 定义视图使之符合国标。方法为：单击主菜单中的工具选项，系统弹出一个下拉菜单，如图6.26 所示，单击该菜单中的选项，系统显示一个【系统选项】对话框，如图6.27 所示。单击对话框中的【文件属性】标签，然后单击该选项卡下的【出详图】选项，在【尺寸标注标准】处选择【GB】，如图6.28 所示。再单击该选项卡下的【箭头】选项，定义箭头类型如图6.29 所示，设置完成后，单击【确定】按钮。
(3) 使用模型视图的方法创建零件的俯视图，创建方法如上例所述，生成后的视图如图6.30 所示。
SolidWorks中各种剖视图的创建(2)
3. 创建零件的全剖主视图 (1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置，该线通过两个圆的圆心，如图6.31 所示。
(2) 单击选取草绘的剖切线，然后在工程图工具栏中单击【选取剖面视图】图标，移动光标至俯视图上方合适位置，单击即可自动生成全剖的主视图，如图6.32 所示。
(3) 剖切符号的位置可以移动，但不能删除，移动的方法为：单击选取要移动的对象，按住鼠标左键移动光标至合适的位置，放开鼠标左键即可。移动后的视图如图6.33 所示。
(4) 将工程图文件存盘并退出工程图工作模式。 实例2 创建半剖视图 创建如图6.34 所示的半剖视图。
求解步骤 1. 打开零件模型 打开要半剖视的零件。打开的零件如图6.35 所示。
2. 创建零件的俯视图
(1) 单击主工具栏中的【新建文件】图标，在【新建SolidWorks 文件】对话框中单击【工程图】图标，然后选择【实例1】中创建的【GBA3 图纸】文件，此时系统显示创建的A3 模板，双击打开工程图。 (2) 定义视图使之符合国标，方法同上例，在此不再赘述。 (3) 使用【模型视图】命令创建零件的主视图。首先在零件模式下观看默认的视图定向，看哪一种情形符合要求，本例中右视视图就是零件的主视图，如图6.36 所示。
(4) 单击工程图工具栏中的【模型视图】图标，然后根据提示在零件模型区窗口中任意位置单击，接下来在工程图中移动光标至合适位置，单击可生成零件的主视图，如图6.37所示。 (5) 使用投影视图的方法创建零件的俯视图，方法为：单击工程图工具栏中的【投影视图】
图标，系统要求选取产生投影视图的工程视图，单击选取刚才创建的主视图，然后向主视图下方移动光标，至合适位置后单击，即可生成俯视图，如图6.38 所示。
SolidWorks中各种剖视图的创建(3)
3. 修改视图为半剖视图 (1) 根据半剖视图的画法规定：在垂直于对称平面的投影面上的投影，可以以对称中心线为界，一半画成剖视，另一半画成视图。在此使用断开的剖视图方法创建半剖视图，首先将主视图修改为半剖视图，方法为：使用草绘工具栏中的工具，草绘一个过中心线的矩形，如图6.39 所示。 (2) 按住Ctrl 键，依次单击选取草绘矩形的4 条边，然后单击工程图工具栏中的【断开的
剖视图】图标，此时系统出现【断开的剖视图】对话框，如图6.40 所示。在距离选项中输入数值25mm，选取【预览】选项，此时零件视图如图6.41 所示。单击【确定】按钮，完成主视图的半剖修改，完成后的视图如图6.42 所示。
(3) 由生成的半剖视图可知：半剖视图的中间应该是一条中心线，而实际是一条粗实线，这与标准要求不符。修改方法为：首先将中间的粗实线隐藏，单击选取粗实线，然后右击，系统弹出一个菜单，如图6.43 所示，选取菜单中的【隐藏边线】命令，即可隐藏粗实线。隐藏后的主视图如图6.44 所示。使用草绘工具栏中的中心线方式，绘制一条中心线，此时的半剖视图满足标准要求，如图6.45 所示。
4. 修改俯视图为半剖视图 (1) 使用相同的方法修改俯视图为半剖视图，首先在俯视图中草绘一个矩形，如图6.46所示。 (2) 按住Ctrl 键，依次选取草绘矩形的4 条边，然后单击工程图工具栏中的【断开的剖视
图】图标，此时系统出现【断开的剖视图】。在距离选项中输入数值35mm，选取【预览】选项，单击【确定】按钮，完成主视图的半剖修改。完成后的视图如图6.47 所示。
(3) 按照上面所讲的方法，隐藏中心的粗实线，并画一条中心线，最后完成剖视图如图6.48 所示。
SolidWorks中各种剖视图的创建(4)
实例3 创建阶梯剖视图 创建如图6.49 所示的阶梯剖视图。
求解步骤 1. 打开零件模型 打开要半剖视的零件。打开的零件如图6.50 所示。
2. 用模型视图方法创建零件的俯视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上例，在此不再赘述。
(3) 单击工程图工具栏中的【模型视图】图标，选择【前视】选项，如图6.51 所示，然后根据提示在零件模型区窗口中任意位置单击，然后在工程图中移动光标至合适位置，单击可生成零件的俯视图，如图6.52 所示。
3. 创建阶梯剖视图 (1) 使用草绘工具栏中的草绘工具，绘制如图6.53 所示的连续直线段作为剖切线，注意两条直线段通过对应的圆心。 (2) 框选草绘的连续直线段，一定保证全部选上，然后单击工程图工具栏中的【剖面视图】
图标，系统显示剖视对话框，如图6.54 所示，选择【反转方向】选项，移动光标至俯视图上方合适位置，单击即可生成阶梯剖的主视图，如图6.55 所示。
(3) 由图6.55 可知：生成的阶梯剖视不满足要求，在转折处多了一条粗实线，可使用隐藏的方法将其隐藏，方法同上面介绍，修改后的图形如图6.56 所示。 (4) 最后整理的零件图参见图6.49 所示。将工程图文件存盘并退出工程图工作模式。
实例4 创建局部剖视图 创建如图6.57 所示的局部剖视图。
求解步骤
1. 打开零件模型 打开要半剖视的零件，方法同前面所述。打开的零件如图6.58 所示。
2. 用模型视图方法创建零件的主视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上例，在此不再赘述。
(3) 单击工程图工具栏中的【模型视图】图标，选择【前视】选项，然后根据提示在零件模型区窗口中任意位置单击，接下来在工程图中移动光标至合适位置，单击可生成零件的主视图，如图6.59 所示。
SolidWorks中各种剖视图的创建(5)
3. 使用投影视图方法创建零件的俯视图
单击工程图工具栏中的【投影视图】图标， 然后向俯视图上方移动光标，至合适位置后单击，即可生成俯视图，如图6.60 所示。
4. 将主视图修改为局部剖视图 (1) 使用断开的剖视图方式修改主视图为局部剖视图。首先单击工程图工具栏中的【断开的
剖视图】图标，此时系统出现【断开的剖视图】对话框，如图6.61 所示，实际上是给出相关操作的提示。 (2) 根据系统提示，使用草绘工具栏中的样条线命令在主视图绘制局部剖切区域，如图6.62 所示，单击【确定】按钮，完成主视图的局部剖视的修改，完成后的视图如图6.63所示。
5. 将俯视图修改为局部剖视图 (1) 使用与步骤4 相同的方法将俯视图修改为局部剖视图。草绘的剖切区域如图6.64所示。
(2) 单击【断开的剖视图】对话框中的【确定】图标，完成后的视图如图6.65 所示。
(3) 将工程图文件存盘并退出工程图工作模式。
实例5 创建旋转剖视图 创建如图6.66 所示的旋转剖视图。
求解步骤
1. 打开零件模型 打开要半剖视的零件，方法同前面所述。打开的零件如图6.67 所示。
2. 用模型视图方法创建零件的左视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上。
(3) 单击工程图工具栏中的【模型视图】图标，选择【前视】选项，然后根据提示在零件模型区窗口中任意位置单击，接下来在工程图中移动光标至合适位置，单击可生成零件的左视图，如图6.68 所示。 3. 使用旋转剖视图命令创建零件的主视图 (1) 使用草绘工具栏中的草绘工具，绘制如图6.69 所示的连续直线段作为剖切线，注意两条直线段通过对应的圆心。 (2) 按住Ctrl 键，然后依次选取倾斜直线段和垂直直线段。注意：这里有顺序要求，投影方向与最后选取的直线相垂直。剖切线选取完毕后，单击工程图工具栏中的【旋转剖视图】
图标，向左视图的左侧移动光标，至合适位置后单击，即可生成主视图，如图6.70所示。
(3) 由图6.69 可知：旋转剖视图的中间多了一条粗实线，可将它隐藏，方法为：单击选取该线段，然后右击，在弹出的菜单中选择【隐藏边线】命令，即可完成线段隐藏。修改完成
