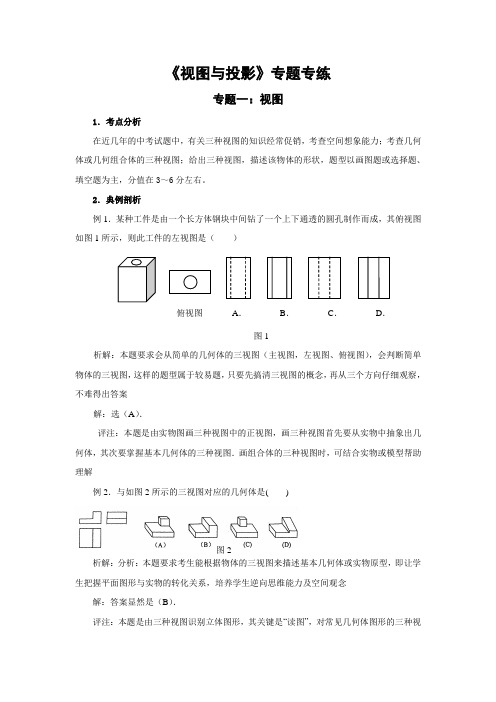

《视图与投影》专题专练专题一：视图1．考点分析在近几年的中考试题中，有关三种视图的知识经常促销，考查空间想象能力；考查几何体或几何组合体的三种视图；给出三种视图，描述该物体的形状，题型以画图题或选择题、填空题为主，分值在3～6分左右。
2．典例剖析例1．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图1所示，则此工件的左视图是（ ）析解：本题要求会从简单的几何体的三视图（主视图，左视图、俯视图），会判断简单物体的三视图，这样的题型属于较易题，只要先搞清三视图的概念，再从三个方向仔细观察，不难得出答案解：选（A ）．评注：本题是由实物图画三种视图中的正视图，画三种视图首先要从实物中抽象出几何体，其次要掌握基本几何体的三种视图．画组合体的三种视图时，可结合实物或模型帮助理解例2．与如图2所示的三视图对应的几何体是( )析解：分析：本题要求考生能根据物体的三视图来描述基本几何体或实物原型，即让学生把握平面图形与实物的转化关系，培养学生逆向思维能力及空间观念解：答案显然是（B ）．评注：本题是由三种视图识别立体图形，其关键是“读图”，对常见几何体图形的三种视俯视图A ．B ．C ．D ．图1图2小正方体立体图形图5图也要熟悉．例3．如图3表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为（ ）析解：由俯视图可知：该几何体的主视图为三列，再俯视图的数字可知：最右边即第一列为4个小正方形；第二列为3个；第三列为2个小正方形，故应选C评注：由实物的形状想象出具体的几何图形，由几何图形能想象出实物的形状， 这是考查空间想象能力的主要表现形式． 专练一：1、如果一个立体图形的主视图为矩形，则这个立体图形可能是（•只需填上一个立体图形）．2、如图4表示一个用于防震的L 形的包装用泡沫塑料，当俯视这一物体时看到的图形形状是（）3、如图5，立体图形由小正方体组成， 这个立体图形有小正方体（ ）．（A ）9个（B ）10个 （C ）11个（D ）12个4、下列三视图所对应的直观图是（ ）A ．B ．C ．D ．图3A ．B ．C ．D ．图4图6俯视图侧视图主视图A ．B ．C ．D ．5、下列四个几何体中，已知某个几何体的主视图、左视图、俯视图分别为长方形、长方形、圆，则该几何体是（ ） Ａ．球体Ｂ．长方体Ｃ．圆锥体Ｄ．圆柱体6、如图7，下面的三个图形是某几何体的三种视图，则该几何体是（ ） A ：正方体 B ：圆柱体 C ：圆锥体 D ：球体7、如图8表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为（ ）8、桌面上放着1个长方体和1个圆柱体，按如图9所示的方式摆放在一起，其左视图是（ ）图9A ．B ．Ｃ．Ｄ．A ．B ．C ．D ． 图7图8专题二：太阳光与影子1．考点分析由于此部分知识是一课改以来刚刚添加的内容，在以往的中考题中不曾出现涉及这部分内容的题型，但今后，本内容是中考的热点内容，常出现的题型有选择题、作图题等，有时与相似三角形等综合出题，分值在3～6分左右2．典例剖析例4．某时刻两根木棒在同一平面内的影子如图10所示，此时，第三根木棒的影子表示正确的是（ ）分析：本题可以通过前两个木棒和其影子找出光源的位置，然后再作出第三根木棒的影子即可．解：答案应选D ．点评：本题是新教材的新增加的内容，已经成为中考的必考内容之一，它重点考查学生的观察能力、操作探究能力．例5．如图11，某居民小区内A B ，两楼之间的距离30MN =米，两楼的高都是20米，A 楼在B 楼正南，B 楼窗户朝南．B 楼内一楼住户的窗台离小区地面的距离2DN =米，窗户高 1.8CD =米．当正午时刻太阳光线与地面成30角时，A 楼的影子是否影响B 楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由．1.414=1.732=2.236=）解：如图12，设光线FE 影响到B 楼的E 处，Ｃ．Ｄ．图图11DCBA作EG FM ⊥于G ，由题知，30m EG MN ==，30FEG ∠=，则30tan 303017.32FG =⨯==， 则2017.32 2.68MG FM GF =-=-=，因为2 1.8DN CD ==，，所以 2.6820.68ED =-=，即A 楼影子影响到B 楼一楼采光，挡住该户窗户0.68点评：专练二：1、星期天小川和他爸爸到公园散步，小川身高是160cm ，在阳光下他的影长为80cm ，爸爸身高180cm ，则此时爸爸的影长为＿＿＿＿cm.2、小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（ ）3、小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能．．．是（ ）4、某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地 点测得旗杆的影长为5m ，则该旗杆的高度为 m 。
中考数学复习专题练习：投影与视图(解析版)
中考数学复习专题练习：投影与视图一、单选题（共19题；共38分）1、如图所示，该几何体的俯视图是（）A 、B 、C 、D 、2、如图，是一圆锥的左视图，根据图中所标数据，圆锥侧面展开图的扇形圆心角的大小为（）A、90°B、120°C、135°D、150°3、把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A 、B 、C 、D 、4、一个几何体的三视图如图所示，则这个几何体是（）A、球体B、圆锥C、棱柱D、圆柱5、下列几何体中，主视图和俯视图都为矩形的是（）A 、B 、C 、D 、6、圆桌面（桌面中间有一个直径为0.4m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2m，桌面离地面1m，若灯泡离地面3m，则地面圆环形阴影的面积是（）A、0.324πm2B、0.288πm2C、1.08πm2D、0.72πm27、一个几何体的三视图如图所示，则该几何体的表面积为（）A、4πB、3πC、2π+4D、3π+48、三本相同的书本叠成如图所示的几何体，它的主视图是（）A 、B 、C 、D 、9、如图所示正三棱柱的主视图是（）A 、B 、C 、D 、10、下列四个几何体中，左视图为圆的是（）A 、B 、C 、D 、11、由六个相同的立方体搭成的几何体如图所示，则它的主视图是（）A 、B 、C 、D 、12、将如图绕AB边旋转一周，所得几何体的俯视图为（）A 、B 、C 、D 、13、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A 、B 、C 、D 、14、如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其俯视图是（）A 、B 、C 、D 、15、如图，一个正方体切去一个三棱锥后所得几何体的俯视图是（）A 、B 、C 、D 、16、如图是由5个相同的小正方体构成的几何体，其左视图是（）A 、B 、C 、D 、17、如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A 、B 、C 、D 、18、如图是某工件的三视图，则此工件的表面积为（）A、15πcm2B、51πcm2C、66πcm2D、24πcm219、如图，按照三视图确定该几何体的全面积是（图中尺寸单位：cm）（）A、40πcm2B、65πcm2C、80πcm2D、105πcm2二、填空题（共4题；共4分）20、如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为________m．21、一个侧面积为16 πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为________cm．22、如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是________．23、如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）三、作图题（共1题；共5分）24、由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．四、解答题（共1题；共5分）25、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？五、综合题（共1题；共15分）26、如图，在矩形纸片ABCD中，AB=4，AD=12，将矩形纸片折叠，使点C落在AD边上的点M 处，折痕为PE，此时PD=3．(1)求MP的值(2)在AB边上有一个动点F，且不与点A，B重合．当AF等于多少时，△MEF的周长最小？(3)若点G，Q是AB边上的两个动点，且不与点A，B重合，GQ=2．当四边形MEQG的周长最小时，求最小周长值．（计算结果保留根号）答案解析一、单选题【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上往下看，可以看到C选项所示的图形．故选：C．【分析】根据俯视图是从物体的上面看得到的视图进行解答即可．本题考查了三视图的知识，掌握俯视图是从物体的上面看得到的视图是解题的关键．【答案】B【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：∵圆锥的底面半径为3，∴圆锥的底面周长为6π，∵圆锥的高是6 ，∴圆锥的母线长为=9，设扇形的圆心角为n°，∴=6π，解得n=120．答：圆锥的侧面展开图中扇形的圆心角为120°．故选B．【分析】根据圆锥的底面半径得到圆锥的底面周长，也就是圆锥的侧面展开图的弧长，根据勾股定理得到圆锥的母线长，利用弧长公式可求得圆锥的侧面展开图中扇形的圆心角．本题考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．【答案】A【考点】平行投影【解析】【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选A．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选D．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力．【答案】B【考点】简单几何体的三视图【解析】【解答】解：A、圆锥的主视图是三角形，俯视图是带圆心的圆，故本选项错误；B、圆柱的主视图是矩形、俯视图是矩形，故本选项正确；C、球的主视图、俯视图都是圆，故本选项错误；D、三棱柱的主视图为矩形和俯视图为三角形，故本选项错误．故选：B．【分析】分别分析四个选项中圆锥、圆柱、球体、三棱柱的主视图、俯视图，从而得出都为矩形的几何体．本题考查了简单几何体的三视图，关键是培养学生的思考能力和对几何体三种视图的空间想象能力．【答案】D【考点】相似三角形的应用，中心投影【解析】【解答】解：如图所示：∵AC⊥OB，BD⊥OB，∴△AOC∽△BOC，∴= ，即= ，解得：BD=0.9m，同理可得：AC′=0.2m，则BD′=0.3m，∴S圆环形阴影=0.92π﹣0.32π=0.72π（m2）．故选：D．【分析】先根据AC⊥OB，BD⊥OB可得出△AOC∽△BOD，由相似三角形的对应边成比例可求出BD的长，进而得出BD′=0.3m，再由圆环的面积公式即可得出结论．本题考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：观察该几何体的三视图发现其为半个圆柱放在一个长方体的上面组成的一个几何体，半圆柱的直径为2，长方体的长为2，宽为1，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故选D．【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．【答案】B【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，三本相同的书本叠成如图所示的几何体，它的主视图是．故选：B．【分析】主视图是分别从物体正面看，所得到的图形．本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．【答案】C【考点】简单几何体的三视图【解析】【解答】解：如图所示正三棱柱的主视图是平行排列的两个矩形，故选B．【分析】找到从正面看所得到的图形即可．本题考查了三视图的知识，主视图是从物体的正面看得到的视图．注意本题不要误选C．【答案】C【考点】简单几何体的三视图【解析】【解答】解：因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是圆的几何体是球．故选：C.【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形，由此可确定答案．主要考查立体图形的左视图，关键根据圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形解答．【答案】A【考点】简单组合体的三视图【解析】【解答】解：结合几何体发现：从主视方向看到上面有一个正方形，下面有3个正方形，故选A．【分析】根据主视方向确定看到的平面图形即可．本题考查了简单组合体的三视图的知识，解题的关键是了解主视图是由主视方向看到的平面图形，属于基础题，难度不大．2、【答案】B【考点】点、线、面、体，简单组合体的三视图【解析】【解答】解：将该图形绕AB旋转一周后是由上面一个圆锥体、下面一个圆柱体的组合而成的几何体，从上往下看其俯视图是外面一个实线的大圆（包括圆心），里面一个虚线的小圆，故选：B．【分析】本题考查了简单组合体的三视图，从上面看得到的视图是俯视图．根据旋转抽象出该几何体，俯视图即从上向下看，看到的棱用实线表示；实际存在，没有被其他棱挡住，看不到的棱用虚线表示．【答案】A【考点】简单组合体的三视图【解析】【解答】解：从正面看易得第一层有2个正方形，第二层左边有一个正方形，第三层左边有一个正方形．故选A．【分析】本题考查了简单组合体的三视图的知识，主视图是从物体的正面看得到的视图．找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上面看，圆锥看见的是：圆和点，两个正方体看见的是两个正方形．故答案为：C．【分析】此题主要考查了三视图的知识，关键是掌握三视图的几种看法．找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【答案】D【考点】简单组合体的三视图【解析】【解答】解：所给图形的俯视图是D选项所给的图形．故选D．【分析】俯视图是从上向下看得到的视图，结合选项即可作出判断．本题考查了简单组合体的三视图，属于基础题，关键掌握俯视图是从上向下看得到的视图．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，如图是由5个相同的小正方体构成的几何体，其左视图是．故选：C．【分析】几何体的左视图有2列，每列小正方形数目分别为2，1；据此画出图形即可求解．此题考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．2、【答案】B【考点】简单组合体的三视图【解析】【解答】解：由题意得：俯视图与选项B中图形一致．故选B．【分析】根据组合图形的俯视图，对照四个选项即可得出结论．本题考查了简单组合体的三视图，解题的关键是会画简单组合图形的三视图．本题属于基础题，难度不大，解决该题型题目时，掌握简单组合体三视图的画法是关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由三视图，得，OB=3cm，0A=4cm，由勾股定理，得AB= =5cm，圆锥的侧面积×6π×5=15πcm2，圆锥的底面积π×（）2=9πcm，圆锥的表面积15π+9π=24π（cm2），故选：D．【分析】根据三视图，可得几何体是圆锥，根据勾股定理，可得圆锥的母线长，根据扇形的面积公式，可得圆锥的侧面积，根据圆的面积公式，可得圆锥的底面积，可得答案．本题考查了由三视图判断几何体，利用三视图得出圆锥是解题关键，注意圆锥的侧面积等于圆锥的底面周长与母线长乘积的一半．【答案】B【考点】由三视图判断几何体【解析】【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8cm，底面半径为10÷2=5cm，故表面积=πrl+πr2=π×5×8+π×52=65πcm2．故选：B．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．二、填空题2、【答案】3【考点】中心投影【解析】【解答】解：如图，∵CD∥AB∥MN，∴△ABE∽△CDE，△ABF∽△MNF，∴，，即，，解得：AB=3m，答：路灯的高为3m．【分析】根据CD∥AB∥MN，得到△ABE∽△CDE，△ABF∽△MNF，根据相似三角形的想知道的，，即可得到结论．本题考查了中心投影，相似三角形的判定和性质，熟练掌握相似三角形的判定和性质是解题的关键．2、【答案】4【考点】圆锥的计算，由三视图判断几何体，等腰直角三角形【解析】【解答】解：设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴2r= l，∴侧面积S侧=πrl=2πr2=16 πcm2，解得r=4，l=4 ，∴圆锥的高h=4cm，故答案为：4．【分析】设底面半径为r，母线为l，由轴截面是等腰直角三角形，得出2r= l，代入S侧=πrl，求出r，l，从而求得圆锥的高．本题考查了圆锥的计算，解题的关键是能够熟练掌握有关的计算公式，难度不大．2、【答案】2【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：设圆锥的底面圆的半径为r，则πr2=4π，解得r=2，因为圆锥的主视图是等边三角形，所以圆锥的母线长为4，所以它的左视图的高= =2 ．故答案为2 ．【分析】先利用圆的面积公式得到圆锥的底面圆的半径为2，再利用等边三角形的性质得母线长，然后根据勾股定理计算圆锥的高．本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．【答案】24π【考点】由三视图判断几何体【解析】【解答】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=π（×4）2×6=24π．故答案为：24π．【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，根据主视图判断出圆柱体的底面直径与高是解题的关键．三、作图题【答案】解：如图所示，【考点】轴对称图形，由三视图判断几何体，作图-三视图【解析】【分析】根据俯视图和左视图可知，该几何体共两层，底层有9个正方体，上层中间一行有正方体，若使主视图为轴对称图形可使中间一行、中间一列有一个小正方体即可．本题主要考查三视图还原几何体及轴对称图形，解题的关键是根据俯视图和左视图抽象出几何体的大概轮廓．四、解答题【答案】解：（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1=4（个）．故最多可再添加4个小正方体．【考点】作图-三视图【解析】【分析】（1）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（2）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．五、综合题【答案】（1）解：∵四边形ABCD为矩形，∴CD=AB=4，∠D=90°，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴PD=PH=3，CD=MH=4，∠H=∠D=90°，∴MP==5；（2）解：如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，则点F即为所求，过点E作EN⊥AD，垂足为N，∵AM=AD﹣MP﹣PD=12﹣5﹣3=4，∴AM=AM′=4，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴∠CEP=∠MEP，而∠CEP=∠MPE，∴∠MEP=∠MPE，∴ME=MP=5，在Rt△ENM中，MN===3，∴NM′=11，∵AF∥ME，∴△AFM′∽△NEM′，∴=，即=，解得AF=，即AF=时，△MEF的周长最小.（3）解：如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，∵ER=GQ，ER∥GQ，∴四边形ERGQ是平行四边形，∴QE=GR，∵GM=GM′，∴MG+QE=GM′+GR=M′R，此时MG+EQ最小，四边形MEQG的周长最小，在Rt△M′RN中，NR=4﹣2=2，M′R==5，∵ME=5，GQ=2，∴四边形MEQG的最小周长值是7+5．【考点】翻折变换（折叠问题），简单几何体的三视图【解析】【解答】（1）根据折叠的性质和矩形性质以得PD=PH=3，CD=MH=4，∠H=∠D=90°，然后利用勾股定理可计算出MP=5；（2）如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，利用两点之间线段最短可得点F即为所求，过点E作EN⊥AD，垂足为N，则AM=AD﹣MP﹣PD=4，所以AM=AM′=4，再证明ME=MP=5，接着利用勾股定理计算出MN=3，所以NM′=11，然后证明△AFM′∽△NEM′，则可利用相似比计算出AF；（3）如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，易得QE=GR，而GM=GM′，于是MG+QE=M′R，利用两点之间线段最短可得此时MG+EQ最小，于是四边形MEQG的周长最小，在Rt△M′RN中，利用勾股定理计算出M′R=5，易得四边形MEQG的最小周长值是7+5．【分析】此题考查了几何图形中的折叠问题，涉及勾股定理，三角形相似以及最值问题。
中考数学一轮复习专题视图与投影
专题26 视图与投影考点总结【思维导图】【知识要点】知识点一投影一般地，用光线照射物体，在某个平面 (地面、墙壁等) 上得到的影子叫做物体的投影。
照射光线叫做投影线，投影所在的平面叫做投影面。
平行投影概念：由平行光线形成的投影叫做平行投影。
特征：1.等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.2.等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.平行投影变化规律:1.在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.2.在同一时刻，不同物体的物高与影长成正比例. 即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.中心投影概念：由同一点 (点光源) 发出的光线形成的投影叫做中心投影。
特征：1.等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.2等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.考查题型（求点光源的位置）点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.中心投影与平行投影的区别与联系：正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.1.线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；、②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.2.平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.3.立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.【典型例题】1．（2019·四川中考模拟）下列四幅图形中,表示两棵树在同一时刻阳光下的影子的图形可能是( ) A．B．C．D．【答案】A【解析】根据平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例，依次分析各选项即得结果．A、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B、影子的方向不相同，故本选项错误；C、影子的方向不相同，故本选项错误；D、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误．故选A．2．（2019·广西中考模拟）如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长【答案】B【详解】晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子先变短，再变长．故选B．3．（2019·北京清华附中中考模拟）如果在同一时刻的阳光下，小莉的影子比小玉的影子长，那么在同一路灯下（）A．小莉的影子比小玉的影子长B．小莉的影子比小玉的影子短C．小莉的影子与小玉的影子一样长D．无法判断谁的影子长【答案】D【解析】由一点所发出的光线形成的投影叫做中心投影,而中心投影的影子长短与距离光源的距离有关,由题意可得,小莉和小玉在同一路灯下由于位置不同,影长也不相同,故无法判断谁的影子长,故选D.4．（2019·河北中考模拟）一个长方形的正投影不可能是（）A．正方形B．矩形C．线段D．点【答案】D【详解】解：在同一时刻，平行物体的投影仍旧平行．得到的应是平行四边形或特殊的平行四边形．故长方形的正投影不可能是点，故选：D．5．（2019·湖北中考模拟）如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【答案】D【解析】试题分析：根据题意：水杯的杯口与投影面平行，即与光线垂直，则它的正投影图应是D．故选D．6．（2018·广东中考模拟）下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．【答案】C【解析】解：太阳东升西落，在不同的时刻，同一物体的影子的方向和大小不同，太阳从东方刚升起时，影子应在西方．故选C．考查题型一中心投影的应用方法1．（2018·河北中考模拟）如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子( )A．越长B．越短C．一样长D．随时间变化而变化【答案】B【解析】由图易得AB＜CD，那么离路灯越近，它的影子越短，故选B．2．（2020·银川外国语实验学校初三期末）如图，身高1.6米的小明站在距路灯底部O点10米的点A处，他的身高（线段AB）在路灯下的影子为线段AM，已知路灯灯杆OQ垂直于路面．（1）在OQ上画出表示路灯灯泡位置的点P；（2）小明沿AO方向前进到点C，请画出此时表示小明影子的线段CN；（3）若AM=2.5米，求路灯灯泡P 到地面的距离．【答案】（1）见解析；（2）见解析；（3）8米 【解析】()1如图：()2如图：()3//AB OP ，MAB ∴∽MOP ∆，AB AM OP OM ∴=，即1.6 2.510 2.5OP =+， 解得8OP =．即路灯灯泡P 到地面的距离是8米．3．（2019·泰兴市洋思中学初三期中）如图，王华晚上由路灯A 下的B 处走到C 处时，测得影子CD 的长为1米，继续往前走3米到达E 处时，测得影子EF 的长为2米，已知王华的身高是1.5米．（1）求路灯A的高度；（2）当王华再向前走2米，到达F处时，他的影长是多少？【答案】（1）路灯A有6米高（2）王华的影子长83米．【解析】试题分析：22. 解：（1）由题可知AB//MC//NE，∴，而MC=NE∴∵CD=1米，EF=2米，BF=BD+4，∴BD=4米，∴AB==6米所以路灯A有6米高（2）依题意，设影长为x，则解得米答：王华的影子长83米．考查题型二利用平行投影确定影子的长度1．（2019·吉林中考模拟）如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．【答案】6.4【详解】解：由题可知：1.628树高,解得：树高=6.4米.2．（2018·四川中考模拟）如图，AB和DE是直立在地面上的两根立柱，AB＝5米，某一时刻AB在阳光下的投影BC＝3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为_____．【答案】10cm【详解】解：如图，在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，∵△ABC∽△DEF，AB=5m，BC=3m，EF=6m∴ABBC=DEEF∴53=6DE∴DE=10（m）故答案为10m．3．（2015·甘肃中考真题）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．(1)该小组的同学在这里利用的是投影的有关知识进行计算的；(2)试计算出电线杆的高度，并写出计算的过程．【答案】(1) 平行；(2)电线杆的高度为7米．【详解】（1）平行；（2）连接AM、CG，过点E作EN⊥AB于点N，过点G作GM⊥CD于点M，则BN=EF=2,GH=MD=3，EN=BF=10，DH=MG=5所以AN=10-2=8，由平行投影可知：即解得CD=7所以电线杆的高度为7m．考查题型三利用相似问题解决投影问题1．（2019·长沙市长郡双语实验中学中考模拟）如图，路灯距离地面8米，身高1.6米的小明站在距离灯的底部（点O）20米的A处，则小明的影子AM长为米．【答案】5。
中考数学复习专题练习 投影与视图
专题练习 投影与视图 一、选择题
1.如图所示，该几何体的左视图是（ ） A. B. C. D. 2.如图是由三个小方体叠成的一个立体图形，那么它的俯视图是（ ）
A. B. C. D. 3.如图所示，该几何体的俯视图是（ ）
A. B. C. D. 4.如图放置的圆柱体的左视图为（ ）
A. B. C. D. 5.如图是由3个相同的正方体组成的一个立体图形，它的三视图是（ ） A. B. C. D. 6.小刚走路时发现自己的影子越走越长，这是因为（ ） A. 从路灯下走开，离路灯越来越远 B. 走到路灯下，离路灯越来越近 C. 人与路灯的距离与影子长短无关 D. 路灯的灯光越来越亮 7.一个长方体的三视图如图所示，则这个长方体的体积为（ ）
A. 30 B. 15 C. 45 D. 20 8.铭铭用两个大小不一的正方体木块组成了一个几何体，该几何体的主视图如图所示，则该几何体的俯视
图为（ ）
A. B. C. D. 9.下列几何体中，正视图、左视图、俯视图完全相同的是（） A. 圆柱 B. 圆锥 C. 棱锥 D. 球 10.给出下列结论正确的有（ ） ①物体在阳光照射下，影子的方向是相同的； ②物体在任何光线照射下影子的方向都是相同的； ③物体在路灯照射下，影子的方向与路灯的位置有关； ④物体在光线照射下，影子的长短仅与物体的长短有关． A. 1个 B. 2个 C. 3个 D. 4个 二、填空题 11.如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是
________． 12.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有
________ （填编号）．
13.如图是一个几何体的三视图，根据图示的数据可计算出该几何体的表面积为
________． 14.大双、小双兄弟二人的身高相同，可是在灯光下，哥哥大双的影子比弟弟小双的影子短，这是因为
中考数学总复习《投影与视图》专题测试卷及答案
中考数学总复习《投影与视图》专题测试卷及答案学校:___________班级：___________姓名：___________考号：___________A层·基础过关1.如图是由长方体和圆柱组成的几何体，其俯视图是( )2.如图，一个三棱柱无论怎么摆放，其主视图不可能是( )3.马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是( )A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同4.某图书馆的一个装饰品是由几个几何体组合成的.其中一个几何体的三视图(主视图也称正视图，左视图也称侧视图)如图所示，这个几何体是( )A.正方体B.圆柱C.圆锥D.长方体5.如图，正方形ABCD的边长为2，以AB所在直线为轴，将正方形ABCD旋转一周，所得圆柱的主视图的面积为( )A.8B.4C.8πD.4π6.一个几何体如图水平放置，它的俯视图是( )7.下列文物中，俯视图是四边形的是( )8.几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为( )A.3B.4C.6D.99.已知某几何体的三视图如图所示，则该几何体的侧面展开图的面积为( )A.10πB.12πC.15πD.30πB层·能力提升10.图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=( )A.x2+3x+2B.x2+2C.x2+2x+1D.2x2+3x11.(2024·牡丹江中考)由5个形状、大小完全相同的小正方体组合而成的几何体，其主视图和左视图如图所示，则搭建该几何体的方式有( )A.1种B.2种C.3种D.4种12.如图是某圆锥的主视图和左视图，则该圆锥的表面积是.13.由几个相同的边长为1的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小立方块的个数.(1)请在下面方格纸中分别画出这个几何体的主视图和左视图.(2)根据三视图，请你求出这个组合几何体的表面积(包括底面积).C层·素养挑战14.某游乐园门口需要修建一个由正方体和圆柱组合而成的一个立体图形，已知正方体的边长与圆柱的直径及高相等，都是0.8 m.(1)请画出它的主视图、左视图、俯视图.(2)为了好看，需要在这个立体图形表面刷一层油漆，已知油漆每平方米40元，那么一共需要花费多少元?(结果精确到0.1)参考答案A层·基础过关1.如图是由长方体和圆柱组成的几何体，其俯视图是(C)2.如图，一个三棱柱无论怎么摆放，其主视图不可能是(A)3.马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是(D)A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同4.(2024·云南中考)某图书馆的一个装饰品是由几个几何体组合成的.其中一个几何体的三视图(主视图也称正视图，左视图也称侧视图)如图所示，这个几何体是(D)A.正方体B.圆柱C.圆锥D.长方体5.(2024·包头中考)如图，正方形ABCD的边长为2，以AB所在直线为轴，将正方形ABCD旋转一周，所得圆柱的主视图的面积为(A)A.8B.4C.8πD.4π6.(2024·广元中考)一个几何体如图水平放置，它的俯视图是(C)7.下列文物中，俯视图是四边形的是(D)8.几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为(B)A.3B.4C.6D.99.已知某几何体的三视图如图所示，则该几何体的侧面展开图的面积为(C)A.10πB.12πC.15πD.30πB层·能力提升10.图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=(A)A.x2+3x+2B.x2+2C.x2+2x+1D.2x2+3x11.(2024·牡丹江中考)由5个形状、大小完全相同的小正方体组合而成的几何体，其主视图和左视图如图所示，则搭建该几何体的方式有(C)A.1种B.2种C.3种D.4种12.如图是某圆锥的主视图和左视图，则该圆锥的表面积是36π.13.由几个相同的边长为1的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小立方块的个数.(1)请在下面方格纸中分别画出这个几何体的主视图和左视图.(2)根据三视图，请你求出这个组合几何体的表面积(包括底面积).【解析】(1)所画图形如图所示:(2)几何体的表面积为(3+4+5)×2=24.C层·素养挑战14.某游乐园门口需要修建一个由正方体和圆柱组合而成的一个立体图形，已知正方体的边长与圆柱的直径及高相等，都是0.8 m.(1)请画出它的主视图、左视图、俯视图.(2)为了好看，需要在这个立体图形表面刷一层油漆，已知油漆每平方米40元，那么一共需要花费多少元?(结果精确到0.1)【解析】(1)如图所示:(2)根据题意得:0.8×0.8×5+0.8π×0.8=(0.64π+3.2)(m2)，40×(0.64π+3.2)≈208.4(元) 答:一共需要花费208.4元.。
中考数学复习之视图与投影(含答案)
中考数学复习之视图与投影（含答案）1.下面几何体的主视图是()
2.一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为()
3.如图，该几何体的俯视图是()
4.下图是两个等直径圆柱构成的“T”形管道，其左视图是()
5.下列几何体的主视图与其左视图不同的是()
6.一个几何体的三视图如图所示，该几何体是()
A. 直三棱柱
B. 长方体
C. 圆锥
D. 立方体
7.如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是()
8.三棱柱的三视图如图所示，已知△EFG中，EF＝8 cm，EG＝12 cm，∠EFG＝45°，则AB的长为________cm.
9.如图，是一个几何体的表面展开图，则该几何体是()
A. 正方体
B. 长方体
C. 三棱柱
D. 四棱锥
10.如图是正方体的一种展开图，若在正方体的各个面上填上数字，使相对面上的两个
数字之和为9，则A等于()
A. 2
B. 3
C. 4
D. 7
11.如图是将正方体切去一个角后形成的几何体，则该几何体的左视图为()
12.下列每个图形都是由6个边长相同的正方形拼成的图形，其中能折叠成正方体的是()
参考答案：
1-4 BAAB 5-7 AAC
8. 42
9-12 CCCC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2讲 视图与投影
一级训练
1．(2012年山东泰安)如图5－2－14所示的几何体的主视图是( )
图5－2－14 A B C D
2．(2012年江苏泰州)用4个小立方块搭成如图5－2－15所示的几何体，该几何体的左视
图是( )
图5－2－15 A B C D
3．(2010年广东广州)长方体的主视图与俯视图如图5－2－16，则这个长方体的体积是
( )
A．52 B．32 C．24 D．9
图5－2－16
4．如图5－2－17所示的几何体的俯视图是( )
图5－2－17
5．小刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能的是
( )
6．(2012年湖南湘潭)如图5－2－18，从左面看圆柱，则图中圆柱的投影是( )
A. 圆 B．矩形 C. 梯形 D. 圆柱
图5－2－18
7．(2011年浙江温州)如图5－2－19所示的物体由两个紧靠在一起的圆柱体组成，它的主
视图是( )
图
5－2－19
8．(2012年湖北随州)下列四个几何体中，主视图与左视图相同的几何体有( )
A．1个 B．2个 C．3个 D．4个
9．(2012年四川资阳)如图5－2－20是一个正方体被截去一角后得到的几何体，它的俯视
图是( )
图5－2－20 A B C D
10．(2011年贵州安顺)如图5－2－21是由几个小立方块所搭的几何体的俯视图，小正方
形中的数字表示该位置上小立方块的个数，则这个几何体的主视图是( )
图5－2－21
11．(2010年湖北黄冈)如图5－2－22是由棱长为1的正方体搭成的积木的三视图，则图
中棱长为1的正方体的个数是________．
图5－2－22
12．(2011年广东广州)由5个棱长为1的正方体组成如图5－2－23的几何体．
(1)该几何体的体积是________(立方单位)，表面积是________(平方单位)；
(2)画出该几何体的主视图和左视图．
图5－2－23
二级训练
13．如图5－2－24，在底面周长为12，高为8的圆柱体上有A，B两点，则A，B两点的
最短距离为( )
A．4 B．8 C．10 D．5
图5－2－24
14．如图5－2－25是正方体的展开图，则原正方体相对两个面上的数字和最小的是( )
A．4 B．6 C．7 D．8
图5－2－25
15．(2012年湖北孝感)几个棱长为1的正方体组成的几何体的三视图如图5－2－26所示，
则这个几何体的体积是( )
图5－2－26
A．4 B．5 C．6 D．7
三级训练
16．(2012年湖北荆州)如图5－2－27是一个上下底密封纸盒的三视图，请你根据图中数
据，计算这个密封纸盒的表面积为________cm2(结果可保留根号)．
图5－2－27
17．(2011年山东东营)如图5－2－28，观察由棱长为1的小立方体摆成的图形，寻找规
律：在图(1)中， 共有1个小立方体，其中1个看得见，0个看不见；在图(2)中，共有8个小
立方体，其中7个看得见，1个看不见；在图(3)中，共有27个小立方体，其中19个看得见，
8个看不见；…，则第(6)个图中，看得见的小立方体有________个．
图5－2－28
