常用封隔器相关资料

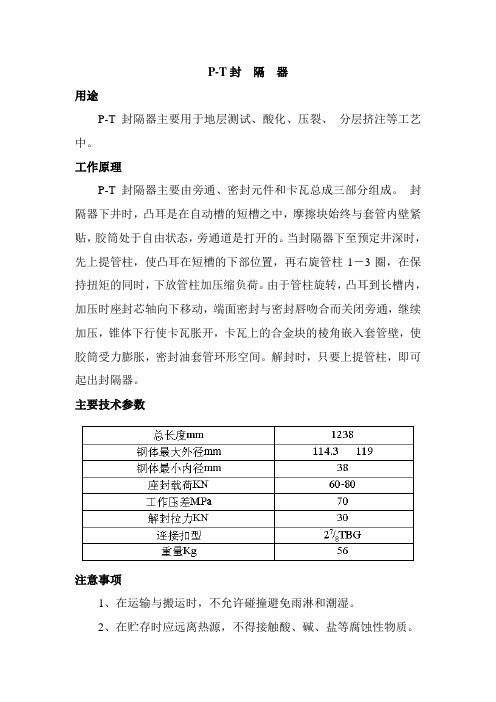

P-T封隔器
P-T封隔器
用途
P-T封隔器主要用于地层测试、酸化、压裂、分层挤注等工艺中。
工作原理
P-T封隔器主要由旁通、密封元件和卡瓦总成三部分组成。
封隔器下井时，凸耳是在自动槽的短槽之中，摩擦块始终与套管内壁紧贴，胶筒处于自由状态，旁通道是打开的。
当封隔器下至预定井深时，先上提管柱，使凸耳在短槽的下部位置，再右旋管柱1－3圈，在保持扭矩的同时，下放管柱加压缩负荷。
由于管柱旋转，凸耳到长槽内，加压时座封芯轴向下移动，端面密封与密封唇吻合而关闭旁通，继续加压，锥体下行使卡瓦胀开，卡瓦上的合金块的棱角嵌入套管壁，使胶筒受力膨胀，密封油套管环形空间。
解封时，只要上提管柱，即可起出封隔器。
主要技术参数
注意事项
1、在运输与搬运时，不允许碰撞避免雨淋和潮湿。
2、在贮存时应远离热源，不得接触酸、碱、盐等腐蚀性物质。
3、每次使用后，应拆卸各零部件清洗干净再重新装配，装配时更换胶筒，螺纹连接处都必须涂润滑脂。
油田井下作业封隔器技术汇总讲解
主要内容
一、封隔器分类及型号编制方法 二、封隔器结构、原理、技术要求及用途 三、油水井工艺措施管柱
一、封隔器分类 及型号编制方法
一、封隔器分类及型号编制方法介绍
（一）井下工具的分类
按工具功能分为：
A、封隔器类 B、控制工具类 C、修井工具类 D、其他类
代号 序 工具名称 号
BJ 9 打捞器
DK 10 DY 11 GX 12 GZ 13 JS 14
打捞筒 磨鞋 母锥 内钩 内割刀
LL 15 LM 16
铅模 上击器
代号
LQ LT MX MZ NG NGD QM SJ
序 工具名称 号
17
通井规
18
套铣筒
19
外钩
20
外割刀
21
下击器
22
铣鞋
23
整形器
代号
Y 3 4 1 -- 114--120/35
工作温度/压力 钢体最大外径 解封方式代号 坐封方式代号 支撑方式代号 分类方式代号
K 3 4 4 -- 114 -- 90/25
工作温度/压力 钢体最大外径 解封方式代号 坐封方式代号 支撑方式代号 分类方式代号
Y 4 5 3 -- 108 -- 150/50
加压座封，通过摩擦换向总成与套管的相对固定，机 械卡瓦上行沿T型面伸出，牢固地抓卡在套管内壁，并 承受管柱的重量，与此同时管柱压胀胶筒，起到封隔 油套环空作用。 解封：上提管柱，锥体从卡瓦底部抽出，卡瓦收回， 轨道销钉移至轨道下端，封隔件在无外力作用的情况 下，回弹释放，整个工具提出井口。
封隔器
• 用途：用于分层采油、找水、堵水和分层 注水。
• 技术要求：下管柱时，管柱的上提高度必 须小于防坐距，一般不超过0.4m，否则封 隔器会中途坐封。如遇中途坐封，应上提 管柱1m左右，解封后再继续下管柱。坐封 高度决定于下入深度、坐封载荷和胶筒密 封压缩距等因素。
封隔器型与原理
封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图 8代号说明：分类代号：用分类名称第一个汉字的拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉 13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头②工作原理：(运动轨迹是花键槽，短槽上死点A，长槽上死点C，B过渡点)坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。
DHY441封隔器资料1
图 5 封 上 下 采 中 间 管 柱 示 意 图
2 7/8″加厚油管 2 7/8″平式油管
用于 封堵上、 下层，用 深井泵采 中间层的 油井。
井斜 较大时不 宜选用此 种管柱。
停产层
抽油泵 带泄油器+泵 套 安全接头 DHY441封隔 器 配产器 DHY341/Y441封隔 器 丝堵
丝堵 生产层 丝堵
2 7/8″加厚油管 2 7/8″平式油管 抽油泵 筛管 丝堵 带泄油器
生产层 丝堵
停产层 丝堵
丢手接头 DHY441封隔器
DHY341封隔 器
坐封球 器 人工井底
2 7/8″加厚油管
图 3 封 下 采 上 管 柱 示 意 图
2 7/8″平式油管
配产器为 无堵塞器 的甲配。
生产层
抽油泵 带泄油器+泵套 配产器
丢手接头
结构： DHY441封隔器主要 由座封液缸机构， 卡瓦总成机构，锁 紧机构及解封机构 组成。
当封隔器下到设计位置后，装好悬挂器（萝卜 头），向油管内加压，加压过程要缓慢（分5-6Mpa，10-1 2Mpa，16-18Mpa加压，每次间隔3-5分钟），使封隔器座 封，封隔器座封后，从套管验封，如验封失败，可从油管 加压18-20Mpa，稳压5分钟，重新验封以确定验封是否可 靠。（如采用丢手形式，工具丢开后，上提管柱3-5米， 再缓慢下放进行探井，直到探到为止，探井力不大于10KN。 工具无位移，说明座封可靠）。如单级使用该封隔器，解 封时，先慢慢上提管柱，观察指重表的变化，当负荷超过 原管柱悬重70-80KN，没解封将管柱放回至超出原管柱悬 重10KN左右，再上提管柱，直到完全解封为止。如多级使 用参单级解封方法。
DHY441封隔器
常用封隔器 ppt课件
号
华北 HB 水力密闭式 6 7 ″
7
江汉 JH 水力压缩式 p7pt课件95/8 ″
9
5
目录
第一章 支撑式封隔器 第二章 卡瓦式封隔器 第三章 水力扩张式封隔器 第四章 水力压缩式封隔器
ppt课件
6
第一章 支撑式封隔器
支撑式封隔器，是以井底（或
卡瓦封隔器和支撑卡瓦）为支点， 加压一定管柱重量来坐封的封隔器。 这种封隔器的结构较简单，各油田 的支撑式封隔器结构、原理基本相 同。
1）、用刮削器刮削套管内壁，对封隔 器经过的射孔井段和坐封井段，要重复刮管 两次以上，刮削深度应超过坐封深度10m以 上。刮削过程应进行分段循环，当刮到要求 深度后应彻底洗井，将刮下的碎屑、硬蜡等 全部洗出，保持井筒压井液清洁无杂质。
ppt课件
13
第一章 支撑式封隔器 技术要求
1、封隔器下井前的准备工作：
ppt课件
15
第一章 支撑式封隔器
技术要求
4、封隔器坐封位置必须避开套管接箍。
5、封隔器坐封高度，决定于下入深度、 坐封载荷和胶筒密封压缩距等因素。
6、需要起出封隔器时，首先上提管柱， 高度略大于坐封高度，提松后停10～20min 待胶筒收缩，然后再以正常速度起出管柱。
ppt课件
16
第一章 支撑式封隔器 技术要求
擦力，迫使扶正器总成沿轨迹中心管
的轨迹槽运动，滑环销钉从短槽的上
5″
ppt课件
Y111-Байду номын сангаас114(151) 790 114 62
YS113-12-15 80-100 8.0 120
51/2″和53/4″
Y111-150(171) 1041 150 78
井下工具——封隔器功能介
卡簧
封隔器基本工作原理
胶筒 坐封 销钉
坐封：液体经水眼推动坐封活塞和卡簧 挂,当压力大于释放剪钉剪切力时，剪 钉剪断，坐封活塞推动卡簧挂上行压缩 胶筒，卡簧锁定在卡簧挂上。实现坐封。 洗井：当套管内液体对洗井活塞下端的 压力大于油管内液体对洗井活塞上端压 力时，洗井活塞上行。液体从水眼进入 由中心管和外中心管组成的环形通道， 由水眼和水眼流出，实现洗井功能。 解封：上提管柱，当胶筒与套管内壁的 摩擦力大于解封剪钉的剪切力时，剪钉 剪断。卡簧与卡簧挂一起下行，实现解 封功能。
1.分层开采
41/2in
抽油泵（泵套）
卡堵层
卡堵层
抽油泵（泵套）
Y341-95封隔器
Y111封隔器
卡堵层
Y211封隔器 Y211封隔器 （Y221） 筛管丝堵
油层
抽油泵
筛管丝堵
油层
筛管丝堵
油层
人工井底
人工井底
人工井底
分采任意层管柱示意图
封上采下管柱示意图1
封上采下管柱示意图2
2.分层注水
套管 油管
油管来压
套管压力
解封销钉
坐封销ห้องสมุดไป่ตู้ 坐封活塞
封隔器基本工作原理
解封：
上提管柱，当胶筒与套管内壁的摩擦力大于解 封剪钉的剪切力时，剪钉剪断。卡簧与卡簧挂 一起下行，实现解封功能。
上提管柱
解封销钉
封隔器基本工作原理 （压缩式）
封隔器基本工作原理 （扩张式）
封隔器基本工作原理
卡簧原理
封隔器的锁紧机构多采用卡簧锁紧装置， 卡簧采用弹簧钢材料，其结构如图：卡簧 圈开一小口，使卡簧在遇阻时可以收回。
上 解封 下 销钉 压 马牙扣 力 平 空气腔 衡
最新井下工具——封隔器功能介
用途：主要用于任意层选层酸化或
压裂施工。 特点：该管柱能够具有针对性地对 任意需要酸化压裂的油层进行施工， 而其它层位不受影响，不仅耐高温 高压，而且可以进行反洗井排酸或 冲砂，定压喷砂器流道大 ，对套 管损伤小；采用平衡滑套，管柱内 外、上下均可连通，压力平衡，便 于起管柱。
主要技术参数
坐封压力：0.6-2MPa
封隔器基本工作原理
解封：
上提管柱，当胶筒与套管内壁的摩擦力大于解 封剪钉的剪切力时，剪钉剪断。卡簧与卡簧挂 一起下行，实现解封功能。
上提管柱
解封销钉
封隔器基本工作原理 （压缩式）
封隔器基本工作原理 （扩张式）
封隔器基本工作原理
卡簧原理
封隔器的锁紧机构多采用卡簧锁紧装置， 卡簧采用弹簧钢材料，其结构如图：卡簧 圈开一小口，使卡簧在遇阻时可以收回。
工作压差：35MPa
工作温度：120℃
反洗井排量：30m3/h
解 封 力：20-25kN
封隔器的分类
分类方法 按封隔器封隔件的工作原理类。 分类 自封式：靠封隔件外径与套管内径的过盈和压差已实现密封的封 隔器。 压缩式：靠轴向力压缩封隔件，使封隔件直径变大以实现密封的 封隔器。 楔入式：靠楔入件楔入封隔件，使封隔件直径变大以实现密封的 封隔器。 扩张式：在一定压力的液体，作用于封隔器内腔，使封隔件直径 扩大以实现密封的封隔器。
代号说明 分类代号：
分类名称 自封式 分类代号 Z
压缩式 Y
楔入式 X
扩张式 K
支撑方式代号：
支撑方式名称 尾管 单向卡瓦 无支撑 双向卡瓦 锚瓦
支撑方式代号 1
2
3
4
5
座封方式代号：
座封方式名称 提放管柱
Y211封隔器
Y211-115型封隔器
一、用途：该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。
二、技术规范：
1. 工具总长（mm）: 1540
2. 钢体最大外径（mm）：Ф115
3. 扶正块张开最大外径（mm）：Ф136
4. 扶正块并紧最大外径（mm）：Ф120
5. 内通径(mm): Ф52
6. 承受压差(MPa)：正向25,反向8
7. 工具两端连接螺纹：27/8 TBG
8. 坐封力（KN）：60～80
9. 适用套管：51/2
Y211-115型封隔器
1.上接头
2.中心管
3.隔环
4.胶筒
5.限位套
6.锥体
7.卡瓦
8.卡瓦座
9.扶正器座10.弹簧11.扶正块12.滑环套13.滑环销钉14.滑环15.下接头
四、注意事项：
1．封隔器下井前应用相应的通井规通井，用套管刮削器进行刮削作业。
2．所选用的封隔器是否与所适用的套管规格相符。
3．封隔器的坐封位置要避开套管接箍。
4．封隔器的下入速度应维持在每根不应少于10秒，且速度要均匀。
5．下井前要检查封隔器换轨是否灵活、可靠。
可洗井封隔器介绍
可洗井封隔器介绍
一、用途：
本封隔器主要用于水井分注，是一种可反循环洗井的分层注水封隔器。
二、结构
本封隔器主要由密封锁紧机构、解封释放机构、反循环洗井机构组成
三、工作原理
座封：封隔器下到预定位置后，从油管内加液压，5Mpa活塞推动液缸剪断销钉压缩胶筒，使胶筒外径变大，封隔住油、套管环形空间。
液缸上行到预定位置时，锁簧锁住液缸不能退回，放掉油管内压力后，胶筒始终处于压缩和封隔住油、套管环形空间的状态。
洗井：分注井需要洗井时，可进行反循环洗井，由于压差的作用，洗井液推开封隔器上部洗井阀，洗井液经内外中心管环空穿过封隔器，形成反循环洗井通道，达到分注井洗井的目的。
解封：上提油管柱，此时封隔器中心管与解封环上行，使锁簧收缩，锁簧不能锁住压缩液缸，在胶筒的弹力作用下液缸退回，胶筒也就收回解封。
完成解封过程。
在座封：解封后的封隔器，从油管内再次加压，重复以上座封过程，可实现再次座封，本封隔器具有重复座封、解封的功能。
四、主要技术参数
工具总长（mm）：1550
刚体最大外径（mm）：115
最小内通经（mm）：54
座封压力（Mpa）： 5
密封压差（Mpa）：25
适用温度（℃）：120
两端连接丝扣： 2 7/8〞TBG
适用套管： 5 1/2〞。
广汉丰业常备封隔器型号及参数
封隔器(广汉丰业的数据在后面)封隔器是在井筒中把不同的油层、水层分隔开并且能承受一定的压力差的井下工具。
这种工具满足采油工艺要求，既能下到井筒预定位置，封隔得严密，又能在井下具有耐久性，需要时可顺利起到地面，而且还能多级联用。
每一种封隔器都可在给定的方法和载荷作用下产生动作，使封隔件始终处于工作状态，这种操作叫封隔器的坐封。
需要起出封隔器时，按给定的方法和载荷解除封隔件的工作状态，叫解封。
封隔器在井下预定位置坐封后是否起到封隔作用，验证其密封性能的操作叫验封。
一、封隔器的分类及代号的意义油气田封隔器按封隔件的工作原理分为四类：①自封式：靠封隔件外径与套管内径的过盈和压差实现密封。
②压缩式：靠轴向力压缩封隔件，使封隔件直径变大实现密封。
③楔入式：靠楔入件楔入封隔件，使封隔件直径变大实现密封。
④扩张式：一定压力的液体，作用于封隔件内腔，使封隔件直径扩大实现密封。
二、封隔器的型号封隔器的型号由五个参数组成，依次排列如下：工作原理分类代号：自封式—Z压缩式—Y楔入式—X扩张式—K支撑方式代号：尾管—1单向支撑—2无支撑—3 双向卡瓦—4锚瓦—5坐封方式代号：提放管柱—1转管柱—2自封—3液压—4下工具—5解封方式代号：提放管柱—1转管柱—2钻铣—3液压—4下工具—5钢体的最大外径，用阿拉伯数字表示，单位为mm。
应用时，可将油田名称加到封隔器型号前面，特殊用途说明加到型号后面，用文字说明。
例如：华北K341—140型裸眼封隔器，表示为华北油田封隔器，封隔件的工作原理是扩张式，无支撑、液压坐封，提放管柱解封，钢体最大外径为140mm，适用于裸眼井。
三、压缩式Y111封隔器压缩式Y111封隔器是以井底（或卡瓦封隔器和支撑卡瓦）为支点，加压一定管柱重量来坐封。
这种封隔器的结构较简单，各油田的封隔器也基本相同。
用途：用于分层试油、采油、找水、堵水和酸化。
不仅能单独使用，也可和卡瓦式封隔器或支撑卡瓦配套使用。
工作原理：坐封时按所需坐封高度（油管挂距顶丝法兰的高度）下入管柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔河常用封隔器资料汇总前言塔河油田常用的封隔器的资料汇总作为完井监测队技术积累的一部分已经完成。
事实上该项资料的收集在很早以前就已经开展，此次汇总主要得益于完井监测队行管在驻井的过程中和现场工具方的交流和队委对技术积累的重视。
本次封隔器资料汇总主要沿用两个方面的思路，其一，塔河常用的封隔器作为我们收集的对象，其二，下工具的过程中的注意事项是我们考虑的重点。
除此以外，封隔器的基础参数、座封原理、解封过程等都有所提及。
封隔器的使用在完井过程中有相当重要的意义。
本次资料整理的目的主要在于将我们手头的资料进行整合，提供现场行管以必要的技术支撑。
但是由于牵涉到的工具方较多，各家提供的资料侧重点有别，我们的资料直接反映了该特点，这给查询相关资料带来不便还请读者谅解。
封隔器作为重要的井下工具，其技术在一步一步发展，完井监测队将持续推动该工作的进行，读者若发现资料的残缺及错误请及时同我们联系以便对该项工作的完善，共同推进我们对封隔器的认识，分享资源共享的成果。
目录前言 (2)川局CYY系列封隔器 (1)1、CYY211封隔器使用说明 (1)一、作用 (1)二、管柱结构（自下而上） (1)三、工具主要技术指标 (1)四、施工程序 (1)五、CYY系列封隔器主要参数 (2)六、使用和操作要求 (2)七、入井前工具检查 (3)2、CYY344封隔器压裂酸化管柱使用说明 (4)一、作用 (4)二、主要技术指标 (4)三、管柱结构（自下而上） (4)四、工具主要作用及工作原理 (4)五、入井前工具检查 (4)六、施工程序及要求 (5)七、注意事项 (6)附：管柱结构示意图 (6)3、CYY453插管封隔器管柱使用说明 (7)一、作用 (7)二、管柱结构 (7)三、主要技术指标 (7)四、工具作用及工作原理 (8)五、管柱主要参数 (8)六、各工具主要参数 (8)七、入井前工具检查 (9)八、施工程序及要求 (9)BAKER封隔器 (11)1、PIP裸眼封隔器技术手册 (11)一、用途： (11)二、技术参数： (11)三、结构说明 (11)四、PIP 封隔器选择 (12)五、工作原理 (13)六、完井过程 (13)七、注意事项 (13)2、EA封隔器 (15)一、特征/优点 (15)二、使用说明 (15)三、液压因素 (16)3、FH封隔器技术手册 (17)一、简述: (17)二、应用： (17)三、特点: (17)四、产品系列及适用范围 (17)五、技术参数 (18)六、坐封原理 (18)七、解封原理 (19)八、注意事项 (19)克拉玛依采油院 (20)1、KCY211系列封隔器 (20)描述 (20)特点 (20)操作 (20)规格 (20)2、KCK344 (21)一、KCK344-138/128/124封隔器主要技术参数 (21)二、KCK344裸眼封隔器结构特点 (21)三、用途 (22)四. KCK344裸眼封隔器工作原理 (22)五、下钻注意事项 (23)2.KY341-114深井压裂封隔器 (24)一、用途 (24)二、特点 (24)三、主要技术参数 (24)哈立伯顿封隔器 (25)1、RH封隔器 (25)一、工具结构： (25)二、结构特点及优点： (27)三、机械原理： (27)四、井下工具参数 (28)五、RH完井管柱施工注意事项 (29)2、PHL封隔器 (31)一.生产管柱基本结构 (31)二、完井井下工具 (31)三、施工步骤 (33)3、遇油膨胀封隔器 (35)一、应用范围 (35)二、遇油膨胀封隔器技术特征 (35)三、工具主要特点 (35)四、装置结构 (36)五、遇油膨胀封隔器的性能参数 (36)四机塞瓦公司 (38)1、MAP“JS-2A”可取式封隔器 (38)一 . 特点 (38)二. 简介 (38)三.参数 (39)四、MAP 4 1/2″& 5″JS-2A封隔器装配说明： (41)五、封隔器操作 (43)六、作用在JS-2A封隔器旁通平衡装置的套管和油管压力的效果 (44)2、美普PHP-2-SR液压封隔器 (47)1.特点 (48)2.性能参数 (49)3.坐封和解封的操作指导 (49)威德福 (57)HYDROW I封隔器 (57)一、工具参数 (57)二、下入准备及操作步骤 (57)三、下管串注意事项 (58)四、Hydrow I 型封隔器坐封操作程序 (58)五、坐封和射孔注意事项 (58)加拿大INNICOR公司 (59)ESKIMO (59)一、基本特性 (59)二、特点 (59)三、座封程序 (60)四、解封程序 (60)五、封隔器参数 (61)六、封隔器结构图 (62)川局CYY系列封隔器1、CYY211封隔器使用说明一、作用完井采油（气）、测试、找窜、找漏、试压、保下层酸化上层合测等作业。
二、管柱结构（自下而上）CYY211封隔器的特点是：靠上提下放管柱来进行座封或解封，其操作简单。
并根据试油，开发等工程中的需要，与其他工具可组合成多种用途的管柱。
1、酸化、压裂完井采油（气）管柱管鞋+油管+CYY211封隔器+水力锚+常开阀+常闭阀+油管2、中途测试管柱测试工具+CYY211封隔器+钻杆（油管）3、保下层酸化上层合测、合采管柱球座+油管+CYY211封隔器+侧孔起动器+CYY344封隔器+水力锚+油管三、工具主要技术指标1、适应井深：6000米以内2、工作压差：50 MPa以内3、工作温度：150以内4、井下介质：清水、盐酸、泥浆、原油等5、特殊性能：能用于H2S含量不超过7%（体积比）的气井。
四、施工程序1、刮管。
2、通井。
3、下管柱。
4、上提下放管柱座封CYY211封隔器。
5、装井口。
6、施工（根据工艺需要进行）。
低替、投球加液压关闭常开阀高压酸化。
7、排液、测试。
8、不动管柱完井投产。
9、若要起钻，投球加液压打开常闭阀压井。
10、上提管柱起钻五、CYY系列封隔器主要参数六、使用和操作要求1、封隔器座封位置应避开套管接箍，且应位于射孔段30米以上的好套管中部。
2、油管扣必须上紧，丝扣密封脂一律涂在公扣上，确保承压差50MPa。
3、严禁井下落物，油管内必须畅通，确保钢球顺利通过。
4、通井和下CYY211封隔器管柱时要求均速下钻。
操作平稳，严禁猛提猛放。
每柱（3根）纯下钻时间不得少于60秒；每根纯下钻时间不得少于45秒。
5、取吊卡时，上提高度应小于0.2米。
七、入井前工具检查1、开箱后，首先检查出厂日期，过期产品建议不用。
2、胶筒、卡瓦表面不许有损伤（划破、裂口等），否则应更换。
3、按参数（表1）规定检查各工具的外部特性尺寸和内径，是否符合施工要求。
4、各固定螺钉必须上紧。
5、各剪钉应与规定相符，且不能有损伤和变形，否则应更换，安装时上紧后回半圈。
2、CYY344封隔器压裂酸化管柱使用说明一、作用封隔油套管环空、保护套管，进行高压酸化、压裂、挤注、试压等施工作业。
二、主要技术指标1、适应井深：≤6000ｍ2、工作压差：≤50ＭPa（95/″≤35ＭPa）83、工作温度：≤150o C4、适应介质：水、油、酸、泥浆等。
三、管柱结构（自下而上）节流启动器＋油管＋CYY344封隔器＋CYYM—Ⅱ型水力锚＋油管四、工具主要作用及工作原理五、入井前工具检查1、开箱后首先检查出厂日期，出厂12个月后的产品建议不用。
2、胶筒表面不得有划破、裂口等，否则应更换。
3、检查工具外部特性尺寸和内径，是否符合施工要求。
4、各固定螺钉必须上紧。
5、封隔器梯形盘根压帽必须上紧。
6、管柱配套钢球应顺利通过水力锚和封隔器，并座落在节流启动器内凡尔上。
六、施工程序及要求1、刮管用相应的套管刮铣器刮套管内壁，并在封隔器座封位置上下20m，反复刮铣三次。
2、通井（1）下工具前已起下过与入井工具管柱外径、长度相近的井下工具，可不通井。
（2）用相应尺寸的通井规进行通井，并通井至封隔器座封位置10m以下，通井以不阻、不卡为合格。
3、下管柱（1）、封隔器座封及水力锚位置必须避开套管接箍，尽量在套管中上部。
（2）、各油管扣必须上紧，确保承压50MPa。
（3）、油管内必须畅通，确保钢球顺利通过。
（4）、严禁井下落物。
（5）、丝扣密封脂一律涂在公扣上。
（6）、通井和下封隔器管柱时要求匀速下钻，操作平稳，严禁猛提猛放，每柱（3单根）纯下钻时间不少于45s。
4、低替用盐酸或压裂液将油管内的压井液替出。
低替时排量应小5l/s，井口不起泵压（即油压）。
5、高压泵注低替完成后迅速加大排量至13.4 l/s以上，启动封隔器保护套管，并连续进行高压挤注，直至注完。
6、施工中如遇砂堵，泵压增加值不得超过20MPa。
7、投球憋凡尔若需要憋掉节流启动器内凡尔，则从油管内投入相应尺寸的钢球。
待球入座后，憋泵压5～7MPa，凡尔和钢球落入井底。
8、排液测试先开油压（使封隔器自动解封）进行排液测试。
9、完井投产（略）七、注意事项施工过程中（低替或高压挤注）严禁封隔器下部堵塞憋死泵。
否则将造成封隔器中心管拉断掉入井底的严重恶果。
附：管柱结构示意图3、CYY453插管封隔器管柱使用说明一、作用CYY453插管封隔器能满足多种工艺作业和完井的需要，保护油气层、防止污染、配合油管传输射孔、动态测井；进行层间封堵、高压酸化、分层酸化、分层测采和排水采气、修井及套管补注水浆等多种工艺措施和完井投产等。
作为完井封隔器，CYY453插管封隔器有许多优于其他完井封隔器之处。
（1）对于深井永久，主要应考虑由于封隔器引起管柱的移动和高压差，而多数可取式封隔器承压差有限，它与油管联接装上井口，不能克服由于温度和压力引起的复合效应，导致管柱自由移动。
由此采用能承受双压差，自身锁紧的大通径永久式双卡瓦封隔器，即CYY453插管封隔器可解决上述矛盾。
（2）由于完井封隔器长期在深井内随储层压力、温度、井下介质、施工压力等因素而变化。
这些变化将使完井封隔器和井下管柱产生活塞、弯曲、膨胀、和温度效应，这四种效应也将使插管封隔器的插管密封总成在长密封管内随时自由上下移动，为此要求插管封隔器的插管密封总成必须采用特殊的密封方式。
所以“CYY453插管插管封隔器”的密封方式是采用目前世界上先进的五种不同的人字形弹性密封元件和高精度长密封管内孔，确保了插管密封总成在长密封管内达到长期密封的需要。
（3）配套的常开阀、常闭阀操作简便，省去了绳索提捞关闭的烦琐和易出事故的弊端。
二、管柱结构a)分两次下入管柱：A、第一次入井管柱（自下而上）：引鞋+长密封管+CYY453插管封隔器座+座封工具+伸缩加力器+油管。
（见图1）B、第二次入井管柱（自下而上）：引鞋+插管密封总成+扶正接头+水力锚+常开阀+常闭阀+油管。
（见图2）b)一次性下入管柱：引鞋+球座+长密封管+插管密封总成+CYY453插管封隔器座+座封工具+伸缩加力器+水力锚+常闭阀+油管。
