电气符号标识
电气识图电气图常用符号
1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。
●详细介绍电气原理图的识读。
本章难点●电气图的绘制特点。
●电气原理图的识读。
电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。
为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。
第一节电气图的常用符号电气图，也称电气控制系统图。
图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。
在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。
如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。
表2—1给出了部分常用电气图形符号和文字符号。
因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。
若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。
图形符号含有符号要素、一般符号和限定符号。
常用图形符号见表2—1。
1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。
如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。
2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。
如电动机可用一个圆圈表示。
clc电气符号
CLC电气符号1. 什么是CLC电气符号？CLC电气符号是指中国电力公司（China Light and Power Company）使用的一套标准化的电气图符号。
这些符号用于表示各种电气设备、元件和线路，以便工程师和技术人员能够准确理解和解读电气图纸。
2. CLC电气符号的分类CLC电气符号根据其功能和用途可以分为以下几类：2.1 电源设备符号•发电机：表示发电机的旋转部分，通常由一个圆圈和一个垂直线组成。
•变压器：表示变压器的旋转部分，通常由两个相交的垂直线组成。
2.2 开关设备符号•开关：表示开关设备，通常由一个水平线和一个垂直线组成。
水平线表示开关状态，垂直线表示开关位置。
•断路器：表示断路器设备，通常由一个带有箭头的弯曲线段组成。
2.3 控制设备符号•控制按钮：表示控制按钮设备，通常由一个圆圈和一个带有箭头的弯曲线段组成。
•控制开关：表示控制开关设备，通常由一个带有箭头的弯曲线段和一个垂直线组成。
2.4 传感器符号•温度传感器：表示温度传感器设备，通常由一个带有箭头的弯曲线段和一个波浪线组成。
•压力传感器：表示压力传感器设备，通常由一个带有箭头的弯曲线段和一个斜线组成。
3. CLC电气符号的使用方法CLC电气符号在电气图纸中使用时需要遵循一定的规则和约定。
以下是一些常见的使用方法：3.1 标注符号编号每个CLC电气符号都有一个唯一的编号，用于标识该符号所代表的设备或元件。
在电气图纸中，需要在每个符号旁边标注其编号，以便读者能够准确理解和解读图纸。
3.2 连接线路在电气图纸中，各个CLC电气符号之间需要用连线表示连接关系。
连线应该清晰、简洁，并且按照实际物理连接方式进行布置。
3.3 标注参数信息对于一些具有特定参数或功能的设备或元件，在电气图纸中需要标注其参数信息，以便读者能够了解其具体特性。
常见的参数信息包括电流、电压、功率等。
4. CLC电气符号的优势和应用领域CLC电气符号具有以下优势和广泛的应用领域：4.1 标准化和统一CLC电气符号是中国电力公司统一制定并推广使用的，具有标准化和统一的特点。
建筑安装电气符号大全

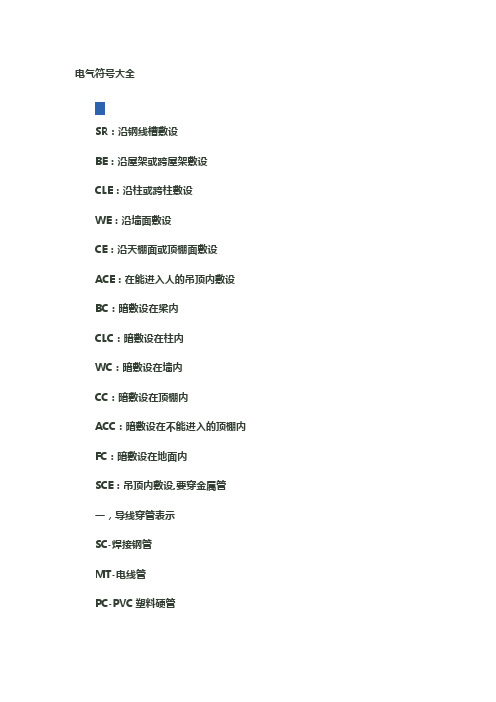

电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR2 2DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气图形符号大全
电流互感器
脉冲变压器
42
具有两个铁芯和两个二次绕组的电流互感器
43
在一个铁芯上具有两个二次绕组的电流互感器
44
具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接
45
三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接
46
三相变压器
星形-三角形连接
灯，一般符号
信号灯，一般符号
如果要求指示颜色，则在靠近符号处标出下列代码：
RD—红；YE—黄；GN—绿；DU—蓝；WH—白
如果要求指出灯的类型，则在靠近符号处标出下列代码：
Ne—氖；Xe—氙；Na—钠气；Hg—汞；I—碘；IN—白炽；EL—电发光；ARC—弧光；FL—荧光；IR—红外线；UV—紫外线；LED—发光二极管
注入绕组标记端的瞬时电流产生助磁通
三绕组变压器
常用的其他符号
接地、接机壳和等电位
接地，一般符号
地，一般符号
如果接地的状况或接地目的表达得不够明显，可加补充信息
抗干扰接地，无噪声接地
保护接地
此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地
开关、控制和保护装置
两个或三个位置的触点
注:本符号也可用作开关一般符号
29
动断(常闭)触点
30
先断后合的转换触点
31
当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32
座(内孔的)或插座的一个极
33
插头(凸头的)或插头的一个极
34
插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
电气符号图标大全
电气符号图标大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、设备、线路和系统的图形符号，是电气工程设计、施工、运行和维护中的必备工具。
电气符号图标的准确使用可以有效地传达信息，提高工作效率，保证电气设备和系统的正常运行。
在电气工程中，常见的电气符号包括电源符号、开关符号、插座符号、电动机符号、传感器符号、接地符号等。
这些符号通过图形的形式来表示不同的电气元件和设备，以便工程师、技术人员和操作人员能够快速准确地理解和识别。
首先，电源符号是电气图纸中最基本的符号之一，它用来表示电源的输入和输出。
电源符号通常包括直流电源符号和交流电源符号，以及不同电压等级的符号。
在电气工程设计中，正确使用电源符号可以帮助工程师合理布局电气设备和线路，确保电气系统的安全可靠运行。
其次，开关符号是用来表示各种类型的电气开关，如普通开关、按钮开关、触摸开关等。
不同类型的开关符号在电气图纸中具有不同的图形和标识，工程师和操作人员可以根据开关符号快速识别和操作相应的开关设备。
另外，插座符号是用来表示各种类型的电源插座，包括普通插座、接地插座、特殊用途插座等。
正确使用插座符号可以帮助工程师合理布局电源插座位置，确保电气设备的正常供电和使用。
此外，电动机符号是用来表示各种类型的电动机，如交流电动机、直流电动机、步进电动机等。
电动机符号通常包括旋转方向、电源接线、运行状态等信息，工程师和技术人员可以根据电动机符号快速识别和维护相应的电动机设备。
传感器符号是用来表示各种类型的传感器，如温度传感器、压力传感器、光电传感器等。
传感器符号通常包括传感器类型、信号输出、安装位置等信息，工程师和技术人员可以根据传感器符号快速识别和调试相应的传感器设备。
最后，接地符号是用来表示电气设备和系统的接地连接，以确保设备和系统的安全可靠运行。
正确使用接地符号可以帮助工程师合理设计接地系统，防止电气设备和系统发生漏电、短路等故障。
总之，电气符号图标是电气工程中不可或缺的重要元素，它通过图形的形式传达信息，帮助工程师、技术人员和操作人员快速准确地理解和识别电气设备和系统。
电气符号和字母代号
电气符号和字母代号引言：在电气工程中，电气符号和字母代号是非常重要的。
它们是用来表示电气元件和电气线路的特定标识，以便工程师能够理解和识别它们。
本文将介绍常见的电气符号和字母代号，以及它们的意义和用途。
一、电气符号电气符号是用来表示电气元件和电气线路的图形标识。
每个电气元件都有相应的符号，通过这些符号，我们能够快速理解元件的功能和作用。
下面是几个常见的电气符号：1. 电源符号：电源符号是表示电气电源的标识，通常用一个圆圈和一条直线组成。
圆圈代表电池、发电机或电源，而直线代表电源的正极或负极。
2. 开关符号：开关符号是用来表示电气开关的标识，通常用一个空心矩形和一条竖线组成。
空心矩形代表开关的外观形状，而竖线代表开关的位置。
3. 电阻符号：电阻符号是用来表示电阻器的标识，通常用一个波浪线组成。
波浪线代表电阻器的形状，而其中的数值表示电阻器的阻值。
4. 电容符号：电容符号是用来表示电容器的标识，通常用两个平行的直线组成。
直线代表电容器的极板，而其中的数值表示电容器的电容量。
5. 电感符号：电感符号是用来表示电感器的标识，通常用两个平行的曲线组成。
平行曲线代表电感器的线圈，而其中的数值表示电感器的电感。
二、字母代号字母代号是用来表示电气元件和电气线路的缩写标识。
通过字母代号，我们可以在电路图中标识元件的型号和性能。
下面是几个常见的字母代号：1. R：代表电阻器。
例如，R1代表第一个电阻器，R2代表第二个电阻器。
2. C：代表电容器。
例如，C1代表第一个电容器，C2代表第二个电容器。
3. L：代表电感器。
例如，L1代表第一个电感器，L2代表第二个电感器。
4. V：代表电压源。
例如，V1代表第一个电压源，V2代表第二个电压源。
5. I：代表电流源。
例如，I1代表第一个电流源，I2代表第二个电流源。
三、电气符号和字母代号的用途电气符号和字母代号在电气工程中有着广泛的应用。
它们可以帮助工程师快速理解和分析电路图，准确识别元件的功能和特性。
常用电器符号及含义对照表
用安全特低电压向电动玩具供电的安全隔离变压器。
符号Symbol
名称Title
含义Signification
电铃用变压器
专供家庭电铃或类似信号用的固定式单相安全隔离变压器。
电动剃刀用变压器
只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。
III级
防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。
警告不要使用冷光束灯
恶劣条件下使用的灯具
符号Symbol
名称Title
含义Signification
高压钠灯（内部有启动器）用的灯具
高压钠灯（需外部启动）用的灯具
反射泡用的灯具
电器控制阀
线圈变压器/镇流器
III类手提灯（含白炽灯）用变压器。
内装白炽灯的III类照明设备用的安全隔离变压器
2M标志
欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。
标志（Marking)
符号Symbol
名称Title
含义Signification
A（或mA）
安（或毫安）
Ampere-电流单位
Hz
赫兹
Hertz-频率单位
V（或kV）
伏（或千伏）
Volt-电压单位
W
瓦
Watt-功率单位
kVA
千伏安
Kilo Volt Ampere-功率单位
VA
伏安
Volt Ampere–功率单位
Tc
额定最大表面温度
各部分正常工作时表面允许的最高温度（Case）
Tw
线圈最大工作温度
在此温度，线圈可工作十年
独立式镇流器/变压器
常用电工符号
常用电工符号电工符号是电气工程中常用的一种标识方法，用于表示电器设备、元件、线路等的类别、功能及各种电气连接方式。
熟练掌握和正确使用这些符号对于电气工程师来说至关重要。
本文将介绍一些常用的电工符号及其意义，以便读者在实际工作中能够准确理解和使用。
1. 常用电源符号在电气图纸中，电源一般用以下符号表示：- 直流电源：直线与加号 (+)、减号 (-) 交叉表示。
- 交流电源：正弦波形图标表示，其中有一个波谷有一个波峰。
2. 常见元器件符号- 电源开关：由一个实心的长方形表示，上面有一个突出的圆形按钮。
- 断路器：由一个实心的长方形表示，中间有一个中断的线条。
- 熔断器：由一个实心的长方形表示，中间有一个斜线交叉。
- 继电器：由一个实心的长方形表示，内部有一个电动机构和多个触点。
- 变压器：由两个绕组相邻放置的两个实心长方形表示，中间有反斜线。
- 电阻：由一个实心的长方形表示，上面有一个波浪线。
- 电容：由两个平行的细线表示，之间有一个大致等距的重叠可以代表极板。
- 电感：由一个带有箭头的线圈表示，箭头指向线圈的一个末端。
3. 按钮开关符号- 开关按钮：由一个实心的圆圈表示，内部有一个小的矩形表示按钮，通常可以标注为"ON"和"OFF"。
- 选择开关：由一个矩形表示，内部有一个用竖线分隔的箭头表示不同的连接状态，通常可以标注为"1"和"0"。
- 按压按钮：由一个实心的矩形表示，上面有一个小圆圈表示按钮。
4. 传感器符号- 温度传感器：由一个带有加号和减号的圆圈表示，加号表示升高的温度，减号表示降低的温度。
- 压力传感器：由一个带有箭头的长方形表示，箭头指向传感器输入的压力。
- 光敏传感器：由一个实心的三角形表示，内部有一个圆圈表示传感器侧面接收到的光线。
5. 线路符号- 直线：表示电气设备或部件的连线。
- 线连接点：表示不同的电路之间的连线。
配电常用电气符号大全
配电常用电气符号大全摘要：一、配电常用电气符号的意义和作用二、配电常用电气符号的分类三、配电常用电气符号的具体内容四、配电常用电气符号的应用场景五、学习配电常用电气符号的重要性正文：一、配电常用电气符号的意义和作用配电常用电气符号是电气工程领域中必不可少的一种标识，它有助于电气工程师、技术人员以及施工人员准确理解和操作电气设备。
这些符号可以有效地传递电气设备的信息，包括设备的类型、功能、状态以及安全提示等。
通过使用这些符号，可以提高工作效率，降低错误率，确保电气工程的顺利进行。
二、配电常用电气符号的分类配电常用电气符号主要包括以下几类：1.基本文字符号：用于表示电气设备的基本属性，如字母代号、数字代号等。
2.设备符号：用于表示具体电气设备的图形符号，如断路器、接触器、变压器等。
3.功能符号：用于表示电气设备的功能特性，如开关、控制、保护等。
4.状态符号：用于表示电气设备的工作状态，如运行、停止、故障等。
5.安全符号：用于提供安全提示和警告信息，如电压、电流、频率等。
三、配电常用电气符号的具体内容以下是一些常见的配电常用电气符号：1.电流表：用字母“I”表示，用于测量电路中的电流。
2.电压表：用字母“U”表示，用于测量电路中的电压。
3.有功电度表：用字母“PJ”表示，用于测量电路中的有功电度。
4.无功电度表：用字母“PJR”表示，用于测量电路中的无功电度。
5.频率表：用字母“PF”表示，用于测量电路中的频率。
6.相位表：用字母“PPA”表示，用于测量电路中的相位。
7.最大需量表：用字母“PM”表示，用于测量电路中的最大需量。
8.功率因数表：用字母“PPF”表示，用于测量电路中的功率因数。
9.有功功率表：用字母“PW”表示，用于测量电路中的有功功率。
10.无功功率表：用字母“PR”表示，用于测量电路中的无功功率。
11.无功电流表：用字母“PAR”表示，用于测量电路中的无功电流。
四、配电常用电气符号的应用场景配电常用电气符号广泛应用于以下场景：1.电气设计：在电气设计过程中，设计师需要使用电气符号来表示电气设备的类型、功能和状态，以便于施工人员按照设计图纸进行施工。
电工电气图形符号汇总
原电池或蓄电池
113
原电池组或蓄电池组
114
带抽头的原电池组或蓄电池组
115
接地一般符号
116
接机壳或接底板
117
无噪声接地
118
保护接地
119
等电位
120
电缆终端头
Hale Waihona Puke 121电力电缆直通接线盒122
电力电缆连接盒电力电缆分线盒
123
控制和指示设备
124
报警启动装置(点式-手动或自动)
125
线型探测器
电铃操作盘
除注明外,底边距地1.2米
11
熔断器一般符号
12
跌落式熔断器
13
熔断器式开关
14
熔断器式隔离开关
15
熔断器式负荷开关
号
图形符号
说明
31
当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32
座(内孔的)或插座的一个极
33
插头(凸头的)或插头的一个极
34
插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
37
双绕组变压器
38
三绕组变压器
序号
图形符号
说明
46
三相变压器星形-三角形连接
序号
图形符号
说明
61
指示仪表(星号必须按规定予以代表)
62
电压表
63
电流表
64
无功电流表电气图形符号
65
最大需量指示器(由一台积算仪表操作的)
66
无功功率表
67
功率因素表
68
频率表
69
