苏科版物理九年级上电路初探练习题
苏科版九年级物理上册第十三章电路初探综合测评练习题(解析版)
苏科版九年级物理上册第十三章电路初探综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1:2 D．当S断开后，电压表示数为4.5V2、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．3、家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。
某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（）A． B．C．D．4、现在大型商场超市都采用了自助收银机系统。
原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。
消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。
物理苏科版九年级上册第十三章《电路初探》同步测试题2份含答案
物理苏科九年级上册第十三章《电路初探》同步测试题第十三章章末1一、选择题1．初中物理九年级上苏科版第13章卷1 有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（）A．10 mA B．20 mA C．200 mA D．100 mA【考点】串联电路的电流规律．【分析】由题意可知20只灯泡串联，且电源插头处的电流为200mA，根据串联电路的电流特点可知以后每只小灯泡的电流。
【解答】由题意可知20只灯泡串联，且电源插头处的电流为200mA，因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
故选：C。
【点评】本题考查了串联电路的电流特点，是一道基础题目。
2．初中物理九年级上苏科版第13章卷1 下列物理量的估计最接近实际的是（）A．家用电冰箱每日耗电约为1度B．家用空调的额定功率约为100WC．电动自行车的电瓶电压约为3VD．家用洗衣机的额定电流约为10A【考点】电流的大小；电压；电功与电能；电功率的概念．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确；B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选：A。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
3．初中物理九年级上苏科版第13章卷1 如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（）A．电流表示数变大，灯L变暗B．电流表示数变小，灯L变暗C．电流表示数变大，灯L变亮D．电流表示数变小，灯L变亮【考点】电路的动态分析．【分析】此题通过电路变化这一物理情景考查欧姆定律的应用和电功率的相关知识。
苏科版九年级物理上册第十三章电路初探专题测评试题(含答案及详细解析)
苏科版九年级物理上册第十三章电路初探专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1:2 D．当S断开后，电压表示数为4.5V2、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。
下列说法正确的是（）A．电动自行车左右指示灯是串联的B．给电动自行车充电时车内电池相当于简单电路中的电源C．电动自行车通过右把手旋转来调节车速，这相当于一个滑动变阻器D．电动自行车的橡胶车胎通常情况下属于导体3、空调扇既能送常温风，又能送凉风。
其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。
此空调扇不会只有水循环而不送风。
下列图中电路符合要求的是（）A．B．C．D．4、如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（）A．B．C．D．5、关于物质的构成与分子热运动，下列说法正确的是（）A．物质是由分子、原子组成，原子由质子和中子组成B．新能源汽车实现了“零排放”，其效率已达到了100％C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象6、如图所示电路中，当开关S闭合后发现两只灯L1和L2均不发光。
考点攻克苏科版九年级物理上册第十三章电路初探专题测试试题(含答案解析)
苏科版九年级物理上册第十三章电路初探专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1:2 D．当S断开后，电压表示数为4.5V2、某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（）A．有些灯串联，有些灯并联B．每三盏灯串联后再并联在电路中C．12盏灯全部是并联D．每三盏灯并联后再串联在电路中3、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。
这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）A．B．C．D．4、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。
下列说法正确的是（）A．电动自行车左右指示灯是串联的B．给电动自行车充电时车内电池相当于简单电路中的电源C．电动自行车通过右把手旋转来调节车速，这相当于一个滑动变阻器D．电动自行车的橡胶车胎通常情况下属于导体5、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（）A．110V B．4V C．220V D．36V6、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
苏科版物理九年级上册 第十三章 电路初探单元测试卷 (word版,含解析)

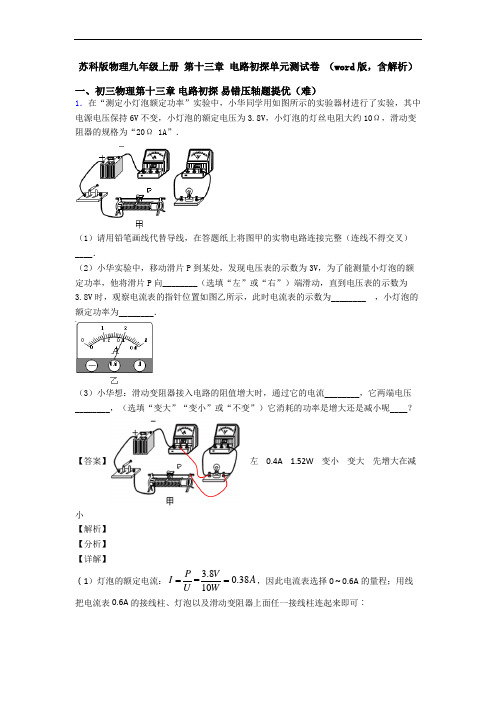

苏科版物理九年级上册 第十三章 电路初探单元测试卷 （word 版，含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V ，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R +，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开 另一灯熄灭 原来两小灯泡变暗 影响 不亮 变亮 不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。
基础强化苏科版九年级物理上册第十三章电路初探专题测试试题(含详解)
苏科版九年级物理上册第十三章电路初探专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（）A．B．C．D．2、现在大型商场超市都采用了自助收银机系统。
原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。
消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。
图中符合该设计的电路图是（）A．B．C．D．3、下列说法正确的是（）A．柴油机的做功冲程是把机械能转化为内能的过程B．物体的温度越高，所含的热量越多C．电路两端有电压，电路中就一定有电流D．做功和热传递改变内能的效果是相同的4、初中物理中有许多物理知识可以用简洁生动的语言来描述。
下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用5、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（）A．B．C．D．6、电路中只有两盏灯，测得它们的电压分别是2.2V和3.8V，可知两灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断7、对下列图片中所描述的说法错误的是（）A．形成“爆炸头”，是因为头发上带同种电荷而互相排斥B．将玻璃片抽走后，上面的瓶子也变成红棕色，说明只有气体物质的分子能不停地做无规则运动C．用电压表测量盐水电池两端的电压，其中钢片是电池的正极D．塞子被喷射出去时，蒸汽对外做功，将内能转化为机械能8、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A9、以下与实际情况相符的是（）A．我国照明电路的电压是110VB．人体的安全电压是220VC．一节新干电池的电压是1.5VD．教室里一盏日光灯的功率约为1000W10、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。
苏科版物理九年级上册 第十三章 电路初探单元测试卷(含答案解析)
苏科版物理九年级上册第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．（探究名称）探究并联电路中电流的关系．（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？（设计实验与进行实验）（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）（______）（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；测量次数A处的电流I A B处的电流I B C处的电流I C10.220.120.1020.480.220.2630.550.300.25（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；（4）整理器材．（分析与论证）（1）在接、拆电路时，开关必须______；（2）上面设计的表格中存在的不足之处是：______；（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．【答案】断开缺少电流的单位并联电路中干路电流等于各支路电流之和【解析】【分析】【详解】L1、L2并联,S控制整个电路，S串联接在干路中，电流表测量L1的电流，电流表串联在L1支路中，从电源正极出发，把电流表、L1、开关串联接入电路，回到电源负极，然后把L2并联在L1与电流表串联电路两端，实物电路图如图所示．(1)在接、拆电路时，开关必须断开．(2)由实验数据记录表格可以知道，表格中各实验数据没有单位，这是错误的．(3)由表中实验数据可以知道,I A=I B+I C由此可以知道，并联电路中，干路电流等于各支路电流之和．因此，本题正确答案是：实物电路图如图所示；(1)断开；(2)实验数据没有单位；(3)并联电路中，干路电流等于各支路电流之和．【点睛】(1)为保证电路安全，在拆接电路时应断开开关．(2)各实验数据应有单位，分析实验数据记录表格，然后答题．(3)分析表中实验数据，然后得出实验结论．4．在“探究并联电路电流的特点”的实验中，豆豆同学连接的电路如图甲所示（本题中，电表视为理想电流表，且当有电流流过灯泡时，灯泡将会发光）．干路电流/A灯L1的电流/A灯L2的电流/A0.60.3（1）连接实物电路过程中，开关应处于_______状态．（2）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是____________________；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是__________．（3）更正上述问题后，闭合开关S，观察到电灯L1______（选填“亮”或“不亮”）、L2不亮；随即断开开关，仔细检查，发现电路有不当之处．（4）请在图甲中只改动一根导线，使之符合下列要求:闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流．（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．（__________）（5）随后，闭合开关，从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙所示，该示数为______A．于是得出结论：并联电路中，各支路电流相等，干路电流等于各支路电流的总和．小华同学认为该实验结论不科学，我们应多次更换规格______（选填“相同”或“不同”）的灯泡进行实验，以便_________（填入正确的序号）．A．寻找普遍规律 B．求平均值，减小实验误差【答案】断开电流表指针没有校零电流表正负接线柱接反了亮0.3 不同 A【解析】【分析】【详解】(1)[1]连接实物电路过程中，为了保护电路，开关应处于断开状态；(2)[2][3]闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是电流表指针没有校零；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是电流表正负接线柱接反了；(3)[4]从实物图可以看到，闭合开关S后，只有灯泡L1接入电路，有电流通过灯泡L1，灯泡L1能亮；(4)[5]电路有不当之处，从电流的流法可知道，灯泡L2与电流表A1的连接导线是错误的，应该把这跟导线改为灯泡L2与灯泡L1右端的连接，如下图所示；(5)[6][7][8]从图丙可以看到，电流表的量程不应该是0到3A，否则它的读数为1.5A，大于干路电流，量程应该是0到0.6A，它的读数为0.3A；该实验结论不科学，只是一组数据，并且选用的灯泡规格相同，这种情况很特别，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律．5．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．3．在“探究并联电路电流的特点”的实验中，豆豆同学连接的电路如图甲所示（本题中，电表视为理想电流表，且当有电流流过灯泡时，灯泡将会发光）．干路电流/A灯L1的电流/A灯L2的电流/A0.60.3（1）连接实物电路过程中，开关应处于_______状态．（2）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是____________________；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是__________．（3）更正上述问题后，闭合开关S，观察到电灯L1______（选填“亮”或“不亮”）、L2不亮；随即断开开关，仔细检查，发现电路有不当之处．（4）请在图甲中只改动一根导线，使之符合下列要求:闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流．（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．（__________）（5）随后，闭合开关，从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙所示，该示数为______A．于是得出结论：并联电路中，各支路电流相等，干路电流等于各支路电流的总和．小华同学认为该实验结论不科学，我们应多次更换规格______（选填“相同”或“不同”）的灯泡进行实验，以便_________（填入正确的序号）．A．寻找普遍规律 B．求平均值，减小实验误差【答案】断开电流表指针没有校零电流表正负接线柱接反了亮0.3 不同 A【解析】【分析】【详解】(1)[1]连接实物电路过程中，为了保护电路，开关应处于断开状态；(2)[2][3]闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是电流表指针没有校零；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是电流表正负接线柱接反了；(3)[4]从实物图可以看到，闭合开关S后，只有灯泡L1接入电路，有电流通过灯泡L1，灯泡L1能亮；(4)[5]电路有不当之处，从电流的流法可知道，灯泡L2与电流表A1的连接导线是错误的，应该把这跟导线改为灯泡L2与灯泡L1右端的连接，如下图所示；(5)[6][7][8]从图丙可以看到，电流表的量程不应该是0到3A，否则它的读数为1.5A，大于干路电流，量程应该是0到0.6A，它的读数为0.3A；该实验结论不科学，只是一组数据，并且选用的灯泡规格相同，这种情况很特别，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律．4．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．5．一实验小组用如图所示的器材探究“串联电路的电压关系”。
基础强化苏科版九年级物理上册第十三章电路初探专题测评试题(含答案解析)
苏科版九年级物理上册第十三章电路初探专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变。
若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R>R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路2、关于物质的构成与分子热运动，下列说法正确的是（）A．物质是由分子、原子组成，原子由质子和中子组成B．新能源汽车实现了“零排放”，其效率已达到了100％C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象3、如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（）A．B．C．D．4、如图所示电路，以下说法正确的是（）A．只接通S2灯不亮，仅电铃响B．只接通S1灯不亮，电铃不响C．只断开S3灯亮，电铃响D．只断开S1灯不亮，仅电铃响5、下列各组材料中，通常情况下都属于导体的是（）A．金属、陶瓷B．铅笔芯、自来水C．玻璃、橡胶D．盐水、玻璃6、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（）A．B．C．D．7、初中物理中有许多物理知识可以用简洁生动的语言来描述。
下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用8、关于电学知识，下列说法正确的是（）A．电路中的电流是从电源正极流向电源负极B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接C．电流是电荷的移动形成的D．毛皮摩擦过的橡胶棒带负电9、下列关于电压的说法正确的是（）A．电压是使自由电荷发生定向移动形成电流的原因B．电压只能使自由电子发生定向移动C．对人体的安全电压是36VD．在任何情况下，一节干电池的电压都是1.5V10、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，要使两灯并联在电路中，应闭合的开关是______，使两灯串联在电路中，应闭合的开关是______，为了防止发生短路，不能同时闭合开关______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏科版物理九年级上 电路初探 练习题
姓名： 班级： 学号：
1．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则
这两个灯泡的连接方式 （ ）
A．一定是串联 B．一定是并联 C．串联、并联都可以 D．无法判断
2．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针
几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障
可能是（ ）
A．电流表坏了 B．灯泡L1的灯丝断了
C．两个灯泡都断路 D．灯泡L2的灯丝断了
3.小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来
人，设计的电路图正确的是[ ]
4．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰
箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭． 在图中的四个电
路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ）
5．图甲是水流形成图，我们对电流的成因（图乙）的认识是通
过分析图甲中水流的成因来了解的，这种方法在物理学中称为
（ ）
A．比较法 B．类比法
C．等效法 D．控制变量法
6.小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关
好(相当于一个开关断开)，该指示灯就会发光。下图所示的模似电路图符合要求的是( )
7．如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用
电压表进行检测，量出 A、B两点间的电压为0，B、C两点间电压位6V，造成开路原因可
能是（ ）
A.电源接触不良
B.开关接触不良
C.乙灯接触不良或灯丝断了
D.甲灯接触不良或灯丝断了
9．如图2所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动
时，下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
10．在如图所示电路中，只闭合S1时，电灯 亮；当S1、S2都断开
时，电灯 亮，它们是 联的；当S1、S2都闭合时，电灯
亮，它们是 联的．
11．在“用电流表测电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯泡L1和L2的发光情况是___________。
（2）针对上述的现象，该电路存在的问题是______________。
（3）请在原图上只改动一根导线，使两只电流表分别测两只灯泡的电流。
12．如图甲所示，用电流表测电流。
（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则
电流表测的是哪盏灯的电流？大小为多大？
（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所
示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
图2
