熔炼是铝合金制备过程中的重要 环节，通过将金属原材料加热至 熔点以上，使其成为液态，然后
进行合金化处理。
熔炼设备
常用的熔炼设备有感应熔炼炉、电 弧熔炼炉和坩埚熔炼炉等，根据不 同的熔炼需求选择合适的设备。
熔炼工艺参数
熔炼过程中需要控制温度、时间、 搅拌速度等工艺参数，以确保合金 成分的准确性和均匀性。
详细描述
随着科技的不断进步和应用需求的不断提高，铝合金的发展历程也经历了多个阶段。从早期的传统铸 造工艺，到现代的挤压、锻造等加工工艺，铝合金的性能和应用领域得到了极大的提升和拓展。未来 ，随着新材料和加工技术的不断涌现，铝合金的应用前景将更加广阔。
02 铝合金制备技术
CHAPTER
熔炼技术
熔炼原理
详细描述
根据添加的金属元素和用途，铝合金可以分为多种类型，如防锈铝合金、硬铝合金、超硬铝合金等。防锈铝合金 主要用于防腐要求较高的场合，硬铝合金和超硬铝合金则主要用于航空、建筑、汽车等领域，其中超硬铝合金具 有更高的强度和硬度，适用于制造承受较大载荷的结构件。
铝合金的发展历程
总结词
铝合金的发展经历了从传统铸造工艺到现代挤压、锻造等加工工艺的演变，不断提高其性能和应用领 域。
铸造技术
01
02
03
铸造原理
铸造是将液态金属倒入模 具中，冷却凝固后获得所 需形状和尺寸的铝合金制 品的过程。
铸造方法
根据不同的铸造需求，可 以选择不同的铸造方法， 如砂型铸造、金属型铸造 、压力铸造等。
铸造缺陷
铸造过程中可能会出现气 孔、缩孔、裂纹等缺陷， 需要采取相应的措施进行 控制和预防。
塑性加工技术
《铝合金制备与加工》PPT课 件
目录
CONTENTS
进行合金化处理。
熔炼设备
常用的熔炼设备有感应熔炼炉、电 弧熔炼炉和坩埚熔炼炉等，根据不 同的熔炼需求选择合适的设备。
熔炼工艺参数
熔炼过程中需要控制温度、时间、 搅拌速度等工艺参数，以确保合金 成分的准确性和均匀性。
详细描述
随着科技的不断进步和应用需求的不断提高，铝合金的发展历程也经历了多个阶段。从早期的传统铸 造工艺，到现代的挤压、锻造等加工工艺，铝合金的性能和应用领域得到了极大的提升和拓展。未来 ，随着新材料和加工技术的不断涌现，铝合金的应用前景将更加广阔。
02 铝合金制备技术
CHAPTER
熔炼技术
熔炼原理
详细描述
根据添加的金属元素和用途，铝合金可以分为多种类型，如防锈铝合金、硬铝合金、超硬铝合金等。防锈铝合金 主要用于防腐要求较高的场合，硬铝合金和超硬铝合金则主要用于航空、建筑、汽车等领域，其中超硬铝合金具 有更高的强度和硬度，适用于制造承受较大载荷的结构件。
铝合金的发展历程
总结词
铝合金的发展经历了从传统铸造工艺到现代挤压、锻造等加工工艺的演变，不断提高其性能和应用领 域。
铸造技术
01
02
03
铸造原理
铸造是将液态金属倒入模 具中，冷却凝固后获得所 需形状和尺寸的铝合金制 品的过程。
铸造方法
根据不同的铸造需求，可 以选择不同的铸造方法， 如砂型铸造、金属型铸造 、压力铸造等。
铸造缺陷
铸造过程中可能会出现气 孔、缩孔、裂纹等缺陷， 需要采取相应的措施进行 控制和预防。
塑性加工技术
《铝合金制备与加工》PPT课 件
目录
CONTENTS
铝合金材料加工与应用 151页PPT文档
• 2019年中国电解铝的生产能力达427万吨，产 量已达342.7万吨，超过美国（336万吨）。
• 2019年年产量已达667.1万吨，稳居世界榜首， 成了名符其实的铝业大国。截至2019年底，中 国铝加工企业超过1100家，铝加工材年生产力 达500万吨以上，年产量已达450万吨以上，位 居世界第2。2019年中国再生铝产量超过200万 吨，铝合金铸造产品超过120万吨，走到世界前 列。2019年中国铝消费量达618万吨，占据世 界第2，而人均耗铝量也由80年代的0.8kg/（年. 人），猛增到2019年的5.0kg/（年.人）。
广西大学简介
• 广西大学现设有30个学院，学科涵盖了 哲、经、法、文、理、工、农、管、教、 艺术等十大学科门类。有97个本科专业， 31个一级学科硕士点，175个二级学科硕士 点，7个一级学科博士点，46个二级学科博 士点，7个博士后科研流动站。目前拥有在 校全日制本科生22631人，在校研究生总数 16270人；广西大学现有教职工3672人， 其中专任教师2019人。
铝合金材料的加工与应用
胡治流 广西大学材料科学与工程学院
13517811572163
主要内容
1.铝工业的发展概况 2.铝及铝合金相关基础知识 3.铝及铝合金主要加工方法
3.1铝及铝合金的熔炼与铸造技术 3.2铝及铝合金的压力加工工艺 4、铝加工产品开发分析 5、铝加工产业发展形势 6、广西铝工业发展的初步思考
2.1 铝及铝合金的特性及应用领域
• 铝具有面心立方点阵，无同素异构转变。 • 银白色轻金属，质轻，密度为2.7 g/cm3,约
为铁的1/3。但比强度高，可与合金钢相比。 • 铝的熔点与纯度有关，并随铝的纯度的提高
而升高，当纯度为99.996%时，熔点为 660.24℃。 • 铝具有优良的电导性、热导性，其电导性仅 次于银和铜，居第三位，约为纯铜电导率的 62%。
汽车车身材料介绍ppt课件
具有优异的机械性能、耐热性、耐候 性和尺寸稳定性，用于制造汽车零件 。如聚酰胺(PA)、聚碳酸酯(PC)、聚 甲醛(POM)等。
受热固化成型，再次受热不软化。如 酚醛树脂、环氧树脂等。
复合材料的种类与性能
01
玻璃纤维增强复合材料(GFRP)
以玻璃纤维为增强材料，树脂为基体，具有轻质高强、耐腐蚀、可设计
利用胶粘剂将不同材料粘合在一 起，具有连接强度高、密封性好 等优点。
提高车身材料利用率与降低成本措施
材料优化利用
通过合理排版、套裁等手段，提高材料的利用率，减 少浪费。
采用新工艺
如热成型、激光切割等先进工艺，提高生产效率和产 品质量，降低成本。
加强供应链管理
优化采购策略，与供应商建立长期合作关系，降低采 购成本。
03
铝合金材料
铝合金的种类与性能
铝合金种类
包括1系、2系、3系、5系、6系 、7系等，不同种类的铝合金具有 不同的成分和性能特点。
铝合金性能
具有密度小、强度高、耐腐蚀、 易加工成型等优点，同时具有良 好的导电性和导热性。
铝合金车身的应用现状
高端车型应用
铝合金车身在高端车型中得到了广泛 应用，如奥迪A8、捷豹XFL等。
缺点
比强度和比刚度相对较低，耐疲劳性能一般。
应用
广泛应用于中低端汽车的车身、零部件制造以及汽车内饰件。
金属基复合材料
优点
具有高的比强度和比刚 度，良好的耐磨性、耐 疲劳性和高温性能。
缺点
价格较高，加工难度较 大。
应用
主要用于汽车发动机、 刹车系统、传动系统等 关键部件的制造。
新型材料的优缺点及选用原则
新型车身材料
碳纤维增强复合材料
受热固化成型，再次受热不软化。如 酚醛树脂、环氧树脂等。
复合材料的种类与性能
01
玻璃纤维增强复合材料(GFRP)
以玻璃纤维为增强材料，树脂为基体，具有轻质高强、耐腐蚀、可设计
利用胶粘剂将不同材料粘合在一 起，具有连接强度高、密封性好 等优点。
提高车身材料利用率与降低成本措施
材料优化利用
通过合理排版、套裁等手段，提高材料的利用率，减 少浪费。
采用新工艺
如热成型、激光切割等先进工艺，提高生产效率和产 品质量，降低成本。
加强供应链管理
优化采购策略，与供应商建立长期合作关系，降低采 购成本。
03
铝合金材料
铝合金的种类与性能
铝合金种类
包括1系、2系、3系、5系、6系 、7系等，不同种类的铝合金具有 不同的成分和性能特点。
铝合金性能
具有密度小、强度高、耐腐蚀、 易加工成型等优点，同时具有良 好的导电性和导热性。
铝合金车身的应用现状
高端车型应用
铝合金车身在高端车型中得到了广泛 应用，如奥迪A8、捷豹XFL等。
缺点
比强度和比刚度相对较低，耐疲劳性能一般。
应用
广泛应用于中低端汽车的车身、零部件制造以及汽车内饰件。
金属基复合材料
优点
具有高的比强度和比刚 度，良好的耐磨性、耐 疲劳性和高温性能。
缺点
价格较高，加工难度较 大。
应用
主要用于汽车发动机、 刹车系统、传动系统等 关键部件的制造。
新型材料的优缺点及选用原则
新型车身材料
碳纤维增强复合材料
铝及铝合金课件教学PPT
按用途分类
铝及铝合金的分类
01
02
铝及铝合金的牌号
铸造铝合金的牌号由3位数字组成，第一位数字表示主要合金元素，后两位数字表示合金元素的含量。
变形铝合金的牌号由1位数字和1位字母组成，数字表示主要合金元素（以265表示纯铝），字母表示加工状态（如F表示自由加工状态）。
铝的密度约为2.7g/cm³，铝合金的密度根据其成分和加工方法有所不同。
化学腐蚀
电化学腐蚀
应力腐蚀
在电解质溶液中，铝及铝合金作为阳极发生氧化反应，导致材料腐蚀。
在应力和特定环境共同作用下，铝及铝合金发生脆性断裂。
03
02
01
铝及铝合金的腐蚀机理
在铝及铝合金表面涂覆防腐蚀涂层，如油漆、清漆等，隔绝材料与外界环境的接触。
涂层保护
在铝及铝合金表面电镀一层耐腐蚀的金属，如锌、铬等，提高材料的耐腐蚀性。
密度
铝的硬度较低，可通过热处理提高其硬度。
硬度
铝是一种活泼的金属，容易与氧反应形成致密的氧化膜，具有良好的耐腐蚀性。
耐腐蚀性
铝具有良好的导电性，常用于电线、电缆等导电材料。
导电性
铝及铝合金的性能参数
04
CHAPTER
铝及铝合金的腐蚀与防护
铝及铝合金与空气中的氧气反应，生成氧化铝，导致材料表面被破坏。
铝合金
铝及铝合金的定义
铝及铝合金的特性
铝的密度约为2.7g/cm³，仅为铁的1/3，具有良好的轻量化效果。
铝具有良好的塑性变形能力，易于加工成各种形状。
铝的导电性能仅次于铜，广泛用于电线、电缆等领域。
铝表面容易形成致密的氧化膜，具有较好的耐腐蚀性。
密度小
延展性好
导电性好
铝及铝合金的分类
01
02
铝及铝合金的牌号
铸造铝合金的牌号由3位数字组成，第一位数字表示主要合金元素，后两位数字表示合金元素的含量。
变形铝合金的牌号由1位数字和1位字母组成，数字表示主要合金元素（以265表示纯铝），字母表示加工状态（如F表示自由加工状态）。
铝的密度约为2.7g/cm³，铝合金的密度根据其成分和加工方法有所不同。
化学腐蚀
电化学腐蚀
应力腐蚀
在电解质溶液中，铝及铝合金作为阳极发生氧化反应，导致材料腐蚀。
在应力和特定环境共同作用下，铝及铝合金发生脆性断裂。
03
02
01
铝及铝合金的腐蚀机理
在铝及铝合金表面涂覆防腐蚀涂层，如油漆、清漆等，隔绝材料与外界环境的接触。
涂层保护
在铝及铝合金表面电镀一层耐腐蚀的金属，如锌、铬等，提高材料的耐腐蚀性。
密度
铝的硬度较低，可通过热处理提高其硬度。
硬度
铝是一种活泼的金属，容易与氧反应形成致密的氧化膜，具有良好的耐腐蚀性。
耐腐蚀性
铝具有良好的导电性，常用于电线、电缆等导电材料。
导电性
铝及铝合金的性能参数
04
CHAPTER
铝及铝合金的腐蚀与防护
铝及铝合金与空气中的氧气反应，生成氧化铝，导致材料表面被破坏。
铝合金
铝及铝合金的定义
铝及铝合金的特性
铝的密度约为2.7g/cm³，仅为铁的1/3，具有良好的轻量化效果。
铝具有良好的塑性变形能力，易于加工成各种形状。
铝的导电性能仅次于铜，广泛用于电线、电缆等领域。
铝表面容易形成致密的氧化膜，具有较好的耐腐蚀性。
密度小
延展性好
导电性好
铝车身冲压工艺PPT课件
6
欧洲与北美汽车覆盖件用铝情况
综合相关数据，总结出应用于汽车车身板的成品板材的性能要求：
（a）T4(p)状态下
屈服强度：90~140MPa抗拉强度：220~285MPa延伸率（总）:≥20%; n值：≥0.27（拉伸应变硬化指数）r值：≥0.65（0°）
（塑性应变比）
≥0.40（45°）
≥0.55（90°）
铝车身冲压工艺---
资材篇
1
目录
一、铝合金基本知识
1.1 轻量化的必然性 1.2 汽车轻量化的主要对象 1.3 铝合金的特点 1.4 、铝合金分类
二、汽车用铝材简介
2.1 性能参数介绍 2.2 性能要求 2.3、汽车用铝材型号应用部位 2.4、应用于汽车车身的6系和5系铝合金对比
三、钢板与铝合金板材等强度计算 四、 铝合金车身板的生产过程 五、板材的表面处理
1.2 汽车轻量化的主要对象
发动机、底盘、车身及内外装占轿车总质量的比例较大,减重潜力也较大。轿车车身是轿车中重量较大的部件，约占汽车总 重量的30％，所以车身的铝化举足轻重。
名称
发动机
底盘（除传动 系）
车身
传动系
内装外装
其他
质量比例（%）
10~15
19~24
20~28
5~10
20~25
8~13
1.3 铝合金的特点：
3
1.4 、铝合金分类
根据合金元素和加工工艺特性，可将铝合金分为变形铝合 金和铸造铝合金两大类。
铝合金牌号划分 组别
牌号系列
纯铝（铝含量不小于99%）
1×××
以铜为主要合金元素的铝合金
2×××
以锰为主要合金元素的铝合金
3×××
欧洲与北美汽车覆盖件用铝情况
综合相关数据，总结出应用于汽车车身板的成品板材的性能要求：
（a）T4(p)状态下
屈服强度：90~140MPa抗拉强度：220~285MPa延伸率（总）:≥20%; n值：≥0.27（拉伸应变硬化指数）r值：≥0.65（0°）
（塑性应变比）
≥0.40（45°）
≥0.55（90°）
铝车身冲压工艺---
资材篇
1
目录
一、铝合金基本知识
1.1 轻量化的必然性 1.2 汽车轻量化的主要对象 1.3 铝合金的特点 1.4 、铝合金分类
二、汽车用铝材简介
2.1 性能参数介绍 2.2 性能要求 2.3、汽车用铝材型号应用部位 2.4、应用于汽车车身的6系和5系铝合金对比
三、钢板与铝合金板材等强度计算 四、 铝合金车身板的生产过程 五、板材的表面处理
1.2 汽车轻量化的主要对象
发动机、底盘、车身及内外装占轿车总质量的比例较大,减重潜力也较大。轿车车身是轿车中重量较大的部件，约占汽车总 重量的30％，所以车身的铝化举足轻重。
名称
发动机
底盘（除传动 系）
车身
传动系
内装外装
其他
质量比例（%）
10~15
19~24
20~28
5~10
20~25
8~13
1.3 铝合金的特点：
3
1.4 、铝合金分类
根据合金元素和加工工艺特性，可将铝合金分为变形铝合 金和铸造铝合金两大类。
铝合金牌号划分 组别
牌号系列
纯铝（铝含量不小于99%）
1×××
以铜为主要合金元素的铝合金
2×××
以锰为主要合金元素的铝合金
3×××
汽车车身铝板的生产工艺

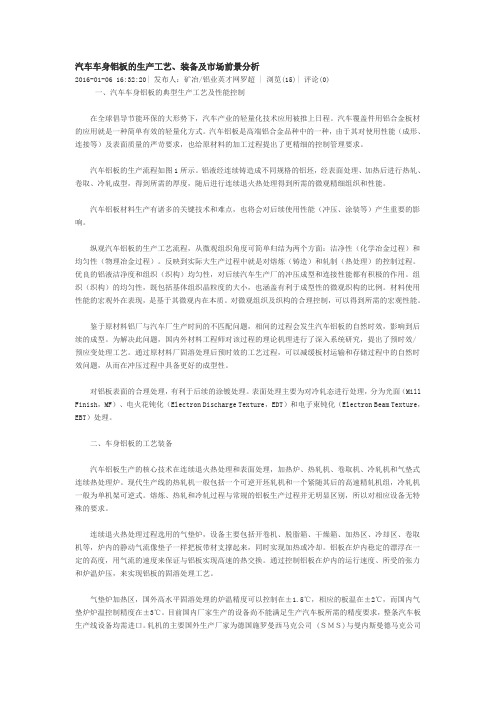

汽车车身铝板的生产工艺、装备及市场前景分析2016-01-06 16:32:20| 发布人：矿冶/铝业英才网罗超 | 浏览(15)| 评论(0)一、汽车车身铝板的典型生产工艺及性能控制在全球倡导节能环保的大形势下，汽车产业的轻量化技术应用被推上日程。

汽车覆盖件用铝合金板材的应用就是一种简单有效的轻量化方式。
汽车铝板是高端铝合金品种中的一种，由于其对使用性能（成形、连接等）及表面质量的严苛要求，也给原材料的加工过程提出了更精细的控制管理要求。
汽车铝板的生产流程如图1所示。
铝液经连续铸造成不同规格的铝坯，经表面处理、加热后进行热轧、卷取、冷轧成型，得到所需的厚度，随后进行连续退火热处理得到所需的微观精细组织和性能。
汽车铝板材料生产有诸多的关键技术和难点，也将会对后续使用性能（冲压、涂装等）产生重要的影响。
纵观汽车铝板的生产工艺流程，从微观组织角度可简单归结为两个方面：洁净性（化学冶金过程）和均匀性（物理冶金过程）。
反映到实际大生产过程中就是对熔炼（铸造）和轧制（热处理）的控制过程。
优良的铝液洁净度和组织（织构）均匀性，对后续汽车生产厂的冲压成型和连接性能都有积极的作用。
组织（织构）的均匀性，既包括基体组织晶粒度的大小，也涵盖有利于成型性的微观织构的比例。
材料使用性能的宏观外在表现，是基于其微观内在本质。
对微观组织及织构的合理控制，可以得到所需的宏观性能。
鉴于原材料铝厂与汽车厂生产时间的不匹配问题，相间的过程会发生汽车铝板的自然时效，影响到后续的成型。
为解决此问题，国内外材料工程师对该过程的理论机理进行了深入系统研究，提出了预时效/预应变处理工艺。
通过原材料厂固溶处理后预时效的工艺过程，可以减缓板材运输和存储过程中的自然时效问题，从而在冲压过程中具备更好的成型性。
对铝板表面的合理处理，有利于后续的涂镀处理。
表面处理主要为对冷轧态进行处理，分为光面（Mill Finish，MF）、电火花钝化（Electron Discharge Texture，EDT）和电子束钝化（Electron Beam Texture，EBT）处理。
