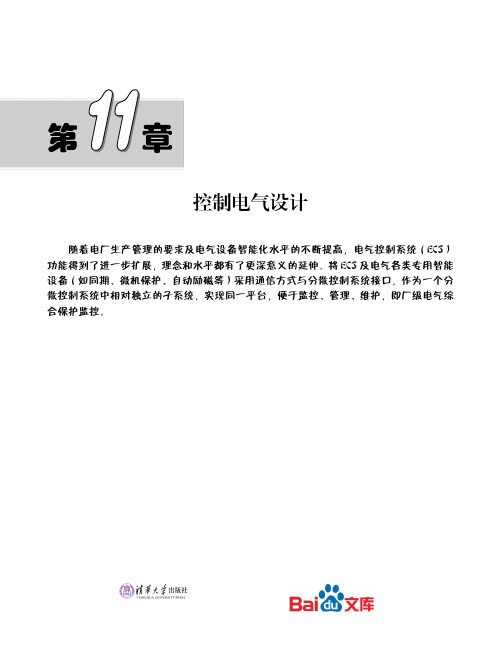

AutoCAD2015中文版电气设计实例教程控制电气设计
第控制电气设计随着电厂生产管理的要求及电气设备智能化水平的不断提高，电气控制系统（ECS）功能得到了进一步扩展，理念和水平都有了更深意义的延伸。
将ECS及电气各类专用智能设备（如同期、微机保护、自动励磁等）采用通信方式与分散控制系统接口，作为一个分散控制系统中相对独立的子系统，实现同一平台，便于监控、管理、维护，即厂级电气综合保护监控。
AutoCAD 2015中文版电气设计实例教程11.1 控制电气简介【预习重点】☑了解控制电路的基本内容。
☑了解控制电路图的分类及其基本结构。
11.1.1 控制电路简介从研究电路的角度来看，一个实验电路一般可分为电源、控制电路和测量电路3部分。
测量电路是事先根据实验方法确定好的，可以把它抽象地用一个电阻R来代替，称为负载。
根据负载所要求的电压值U 和电流值I即可选定电源，一般电学实验对电源并不苛求，只要选择电源的电动势E略大于U，电源的额定电流大于工作电流即可。
负载和电源都确定后，就可以安排控制电路，使负载能获得所需的各个不同的电压和电流值。
一般来说，控制电路中电压或电流的变化，都可用滑线式可变电阻来实现。
控制电路有制流和分压两种最基本接法，两种接法的性能和特点可由调节范围、特性曲线和细调程度来表征。
一般在安排控制电路时，并不一定要求设计出一个最佳方案，只要根据现有的设备设计出既安全又省电，且能满足实验要求的电路就可以了。
设计方法一般也不必做复杂的计算，可以边实验边改进。
先根据负载的阻值R要求调节的范围，确定电源电压E，然后综合比较采用分压还是制流，确定了R后，估计一下细调程度是否足够，然后做一些初步试验，看看在整个范围内细调是否满足要求，如果不能满足，则可以加接变阻器，分段逐级细调。
控制电路可分为开环控制系统和闭环控制系统（也称为反馈控制系统）。
其中，开环控制系统包括前向控制、程控（数控）、智能化控制等，如录音机的开、关机，自动录放，程序工作等。
闭环控制系统则是反馈控制，受控物理量会自动调整到预定值。
国家建筑标准设计图集目录完整版
国家建筑标准设计图集目录HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】现行国家建筑标准设计图集简明目录建筑专业图集结构专业图集给水排水专业图集暖通空调专业图集动力专业图集电气专业图集弱电专业图集人防专业图集城市道路专业图集市政给水排水专业图集城市轨道交通系列图集技术措施技术文件网站导航|联系方式|在线客服|关于我们2000-2009,中国建筑标准设计研究院有限公司版权所有,京ICP备05012122号建筑专业图集筑构造4314CJ50澳绒板室内装饰装修应用构造22 4414CJ54澎内传防水系统构造26 4514CJ58富粘地下防水构造—机械咬合式预铺防水卷材系统28 4614CJ59丁基自粘防水材料建筑构造27序号图集号图集名称价格备注1J11-1常用建筑构造（一）（2012年合订本）228 2J11-2常用建筑构造（二）273 3J11-3常用建筑构造（三）223网站导航|联系方式|在线客服|关于我们1114CJ5614CG15钢构轻强板35网站导航|联系方式|在线客服|关于我们2000-2009,中国建筑标准设计研究院有限公司版权所有,京ICP备05012122号给水排水专业图集序号图集号图集名称价格备注106SS127热泵热水系统选用与安装25 206SS128太阳能集中热水系统选用与安装33 3S1(一)给水排水标准图集给水设备安装(冷水部分)(2004年合订本)1554S1(二)给水排水标准图集给水设备安装(热水及开水部分)(2004年合订本)110。
办公楼设计方案
欢迎阅读第1章建筑设计概述1.1建筑设计概况1.1.1工程简介本工程地处烟台市莱山区，首层为缴费大厅，其上四层为附属办公楼，，建筑总高度为16.80m，标准层层高为3.9m，底层、顶层层高为4.2m,建筑面积:3832.72平方米。
建筑耐火等级为二级，抗震设防烈度为7度，抗震设防等级为三级，安全等级为二级，设计使用年限为50年。
2)建筑等级：建筑设计使用年限为50年，耐火等级为Ⅱ级，采光等级为Ⅱ级。
3)建筑水、电均由城市集中供应；4)房间数量、使用人数和面积要求：(1)建设主管部门对该项目的批复文件；(2)建设提供的设计任务书及审查通过的设计方案；(3)依据《民用建筑设计通则》。
(GB50352-2005)；(4)依据《建筑抗震设计规范》。
(GB50011-2010)；(5)依据《建筑设计防火规范》。
(GB50016-2006)；(6)依据《办公楼建筑设计规范》。
(JGJ67-2006)；(7)依据《旅馆建筑设计规范》。
(JGJ62-90)(8)依据《公共建筑节能设计标准》。
(DB21/T1477-2006J10923-2007)；(10)依据国家建筑标准图集《工程做法》(J909、G120)(11)依据国家建筑标准图集《楼梯栏杆栏板》(06J403-1)(12)依据国家建筑标准图集《平屋面建筑构造图集》(12J201)3.根据上述规范要求，各类房间布置如下：（1）杂物储藏室标准层每层分布一间，尺寸为7200mm×3600mm，以供放置桌椅和其他杂物用具等。
（2）为了配合大会议室的使用要求，在大会议室旁边设有打印室作为会议准备室。
（3）在靠近门厅的入口处设有接待室，方便招待访客和对外联系。
（4）一层客房区设有服务用房，便于日常事务的管理和旅客的咨询等相关事宜。
（5）在办公楼每层集中设一男女厕所，因厕所无需考虑良好日照采光的要求，将厕所设计在背面，每层均设.尺寸为7200mm×3600mm，男生女生各自独立，根据男女比例为1:1，男生设置大便蹲位3个，小便斗3个，女生设置蹲位3个，在前室位置设盥洗槽4个。
CAD标准第二册图例v
中国机械工业第三设计研究院CTDI-BZ001-2010中国机械工业第三设计研究院CAD标准第二册图例2010-12-01批准2011-01-01实施中国·重庆目录1编制原则 (1)2使用规定 (1)3各专业图例 (1)3.1建筑专业图例....................................................3.2结构专业图例....................................................3.3总图专业图例....................................................3.4给水排水专业图例................................................3.5采暖通风、空调及净化专业图例....................................3.6气体动力专业图例................................................3.7电气专业图例....................................................1编制原则1.1以全部或部分引用最新颁布的国家有关房屋建筑制图系列标准中的《图例》内容为主。
1.2根据我院工程设计的行业特点并结合各专业设计的实际情况，对国家通用图例进行扩充。
1.3图例中设备系统的代号，尽量采用国际通行的标准。
2使用规定2.1本标准中所列编入的图形符号可根据需要缩小或放大。
图块名为图例图形文件的名字。
2.2图形符号表示的方位不是强制性的，在不改变符号含义的前提下，符号的转向或取其镜像形态时，其文字和指示方向不得倒置。
3各专业图例3.1建筑专业图例3.1.1建筑专业图例包括“常用建筑材料图例、构造及配件图例和水平及垂直运输装置图例”三类，对常用建筑材料图例一般规定如下：3.1.1.1本标准只规定常用建筑材料的图例画法，对其尺度比例不作具体规定。
BIM介绍PPT
BIM的价值
提高效率：通过协同设计和施工，减少错误和浪费，提高效率。 降低成本：通过精细化管理和优化设计，降低建设成本。 提高质量：通过可视化设计和检测，提高工程质量。 增强可持续性：通过绿色设计和能源分析，增强可持续性。
PART 3
BIM技术详解
BIM软件介绍
核心建模软件：Revit、Archicad、Bentley等 分析软件：Ecotect、IES等 深化设计软件：AutoCAD Civil 3D、鸿业等 平台化软件：广联达、鲁班等
BIM的起源与发展
BIM的起源： 20世纪70年代， 美国学者提出 了建筑描述系 统（BDS）的
概念
BIM的发展： 90年代，BIM 开始在欧洲、 日本等地得到 推广和应用， 21世纪初进入
中国
BIM的应用领 域：建筑、土 木工程、路桥、 隧道、轨道交
通等
BIM的优势： 提高设计效率、 优化设计方案、 降低成本、缩
YOUR LOGO
BIM介绍PPT大纲
WPS,a click to unlimited possibilities
汇报人：WPS
时间：20XX-XX-XX
目录
01
02
03
04
05
06
添加标题
BIM基础 知识
BIM技术 详解
BIM在建 筑行业的 应用
BIM案例 分享
BIM未来 趋势与展 望
PART 1
促进建筑行业的可持续发展 提高建筑项目的质量和安全性 降低建筑项目的成本和风险 增强建筑行业的创新能力和竞争力
BIM未来的机遇与挑战
建筑行业的发展趋势
BIM技术在未来的应用前景
添加标题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑水暖设计综合实例——居民楼水暖设计
知识导引
建筑水暖设计主要包括建筑给排水设计和暖通空调设计。
本章通过居民楼水暖设计实例讲解加深读者对AutoCAD功能的理解和掌握，熟悉建筑水暖设计的方法及绘制思路。
内容要点
某居民楼给排水系统图
某居民楼排水平面图
某办公楼消防报警平面图
某居民楼采暖系统图
某居民楼采暖平面图
某办公楼空调平面图
7.1 建筑给排水系统图设计实例——某居民楼给排水系统图
本节将逐步带领读者完成给水排水系统图的绘制，并讲述关于给水排水设计的相关知识和技巧。
本章包括给水排水系统图绘制的知识要点，图例的绘制，管线的绘制及尺寸文字标注等内容。
下面以某居民楼给排水系统图为例为大家讲解，如图7-1所示。
图7-1 排水系统
7.1.1 操作步骤
1．绘制闸阀
单击“默认”选项卡“绘图”面板中的“矩形”按钮，在空白区域内绘制一个矩形，如图7-2所示。
单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制矩形的对角线，如图7-3
所示。
图7-2 绘制矩形 图7-3 绘制直线
2．绘制止回阀
单击“默认”选项卡“绘图”面板中的“矩形”按钮和“直线”按钮
，绘制如图
7-4所示的图形。
单击“默认”选项卡“修改”面板中的“修剪”按钮，修剪多余的线段。
完成止回
阀的绘制，如图7-5所示。
图7-4 修剪矩形 图7-5 绘制止回阀
第7章建筑水暖设计综合实例——居民楼水暖设计3．绘制截止阀
单击“默认”选项卡“绘图”面板中的“圆”按钮，绘制一个适当半径的圆，如图
7-6所示。
单击“默认”选项卡“绘图”面板中的“图案填充”按钮，选取上步绘制的圆为填充区域，填充图案为“solid”，如图7-7所示。
图7-6 绘制圆图7-7 填充圆
单击“默认”选项卡“绘图”面板中的“多段线”按钮，指定其起点宽度和端点宽度为100，绘制一段通过圆心的多段线，如图7-8所示。
单击“默认”选项卡“绘图”面板中的“直线”按钮，以圆上端一点为直线起点，向上绘制一条竖直直线。
重复“直线”命令，在上步绘制的竖直直线上方，绘制一条水平直线。
完成截止阀的绘制，如图7-9所示。
图7-8 绘制多段线图7-9 完成截止阀的绘制
4．布置图例
单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制一条长度为49200的水平直线，如图7-10所示。
单击“默认”选项卡“修改”面板中的“偏移”按钮，将上步绘制的水平直线向上偏移，偏移距离为2400、3000、3000、3000、3000、3000、3000、2000，如图7-11所示。
图7-10 绘制水平直线图7-11 偏移水平直线
单击“默认”选项卡“修改”面板中的“移动”按钮，将绘制的闸阀、截止阀和止回阀移动到适当位置。
单击“默认”选项卡“绘图”面板中的“矩形”按钮，在止回阀后面绘制一个小矩形，如图7-12所示。
单击“默认”选项卡“绘图”面板中的“直线”按钮，以矩形左侧竖直边上端点为起点，矩形右侧竖直边中点为端点绘制一条直线。
同理绘制另外一条直线，如图7-13所示。
图7-12 绘制矩形图7-13 绘制直线
单击“默认”选项卡“绘图”面板中的“图案填充”按钮，选取矩形中间的三角形进行填充，填充图案为“solid”，如图7-14所示。
图7-14 填充图形
单击“默认”选项卡“修改”面板中的“复制”按钮，将截止阀复制到适当位置，如图7-15所示。
图7-15 复制图例
单击“默认”选项卡“绘图”面板中的“多段线”按钮，指定起点宽度和端点宽度为100，绘制连接图例的线路，如图7-16所示。
单击“默认”选项卡“绘图”面板中的“多段线”按钮，指定起点宽度和端点宽度为0，在图形中绘制多段线，结果如图7-17所示。
图7-16 连接图例图7-17 绘制多段线
单击“默认”选项卡“修改”面板中的“复制”按钮，选取上步绘制的多段线向下复制，如图7-18所示。
第7章建筑水暖设计综合实例——居民楼水暖设计
单击“默认”选项卡“绘图”面板中的“直线”按钮，在截止阀断点处绘制一条竖直直线和一条水平直线，如图7-19所示。
图7-18 复制多段线图7-19 绘制直线
单击“默认”选项卡“修改”面板中的“复制”按钮，将上步绘制的直线复制到各截止阀处，如图7-20所示。
图7-20 复制直线
5．标注文字
单击“默认”选项卡“注释”面板中的“多行文字”按钮，打开“文字编辑器”选项卡，如图7-21所示。
设置文字高度为“200”，在文本区输入“接地宅一层”。
完成文字标注，如图7-22所示。
图7-21 “文字编辑器”选项卡图7-22 标注文字
利用上述方法标注相同文字，如图7-23所示。
图7-23 添加文字说明
单击“默认”选项卡“绘图”面板中的“直线”按钮，在图形左侧绘制一条水平直线，如图7-24所示。
图7-24 绘制水平直线
单击“默认”选项卡“修改”面板中的“复制”按钮，选取上步绘制的水平直线进行复制，如图7-25所示。
