变电运行(变压器保护)
变电运行技术问答
变电运行技术问答1、500KV超高压系统有何特点？P18答：（1）输送容量大，输电线路长，因此，500KV线路采用多分裂导线。
（2）500KV主变压器、并联电抗器容量大、结构复杂、尺寸高大、占地面积大。
（3）设置大容量的无功功率补偿装置。
（4）长线路的电容效应产生的充电无功，会在线路轻载或空载的情况下产生工频过电压。
（5）在线路操作时，易产生操作过电压。
（6）无线电干扰大。
（7）静电感应大。
（8）电晕效应强。
（9）继电保护二次接线复杂，保护双重化。
（10）500KV变电所的运行噪音大。
2、什么是一次设备？什么是二次设备？答：一次设备：指直接生产和输配电能的设备，经这些设备，电能从发电厂送到各用户。
如发电机、变压器、断路器、隔离开关、电压互感器、电流互感器等。
二次设备：指对一次设备进行监视、测量、控制、调节、保护以及为运行、维护人员提供运行工况或产生指挥信号所需的电气设备。
3、电气设备分为哪些类型？P20答：（1）生产和转换电能的设备。
(2) 接通或断开电路的开关电器。
（3）限制故障电流和防御过电压的电器。
（4）接地装置。
（5）交流电气一、二次之间的转换设备。
4、什么叫直流系统？直流系统在变电站中起什么作用？P21答：由蓄电池和硅整流充电器组成的直流供电系统，称为蓄电池组。
直流系统在变电所中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。
它还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
6、电力系统中有哪些无功电源？P24答：电力系统中无功电源有：发电机、同步调相机、补偿电容器、静止无功补偿装置等。
7、电力系统中有哪些调压措施？P24答：电力系统的调压措施有：调节励磁电流以改变发电机端电压UG，适当选择变压器变比，改变线路参数，改变无功功率的分布。
8、在电力系统无功不足的情况下，为什么不宜采用调整变压器分头的办法来提高电压？P24答：当某一地区的电压由于变压器分头的改变而升高的，该地区所需的无功功率也增大了，这样可能扩大系统的无功缺额，从而导致整个系统的电压水平更加下降，从全局来看，这样做的效果是不好的。
220kV变电站变电运行故障处理及探讨
220kV变电站变电运行故障处理及探讨随着电网建设的不断发展壮大，各种类型的变电站在运行过程中不可避免地会遇到各种各样的故障。
处理好这些故障，不仅可以及时恢复电网的正常运行和稳定性，也可以提高变电站的安全性和可靠性。
本文将针对220kV变电站变电运行故障处理进行探讨。
一、故障类型介绍1. 断路器故障断路器是变电站中的核心设备之一。
经常会出现的故障类型为机构故障、触头烧蚀、开关失灵、运行不灵敏等问题。
需要及时清理和维修，防止影响电网的正常运行。
变压器是变电站的重要组成部分，通过它来调整电网的电压等级。
常见的故障类型有过载、短路、绝缘损坏等。
需要及时排除故障，以免引起严重的事故和损失。
线路故障往往因为受到外界因素的干扰而发生。
例如，路面工程施工时可能会不小心破坏电缆，导致线路跳闸。
解决线路故障需要及时排除损坏源，必要时需要对受损部分进行修复或更换。
避雷器是变电站中的重要保护设备，可以保护变压器和电力设备不受雷击的侵害。
常见的故障类型有防雷设备失效、绝缘击穿等。
需要及时维修，确保设备的正常运行。
二、故障处理方法在变电站遇到故障时，首先需要迅速确定故障类型。
可以通过询问现场工作人员、查看监控系统或者使用故障检测装置来确定故障原因。
2. 采用适当的故障处理方法针对不同的故障类型，可以采用不同的处理方法。
例如，对于断路器故障，可以先对运行机构进行清洁和润滑，如果问题依然无法解决，需要进行更换；对于变压器故障，则需要根据具体情况进行维修或者更换；对于线路故障，需要首先查找受损部分，进行清理和修复。
维修人员需要具备一定的专业知识和技能，对不同的设备和故障类型了解充分才能进行适当的处理。
3. 加强现场安全措施在故障处理过程中，需要加强现场安全措施，防止因为操作不当而造成更大的损失或者危险。
保持现场的清洁和通风，遵循专业的操作规范和安全操作规程。
4. 加强设备维护和检修避免故障的发生，需要对设备进行定期维护和检修，发现设备问题及时处理。

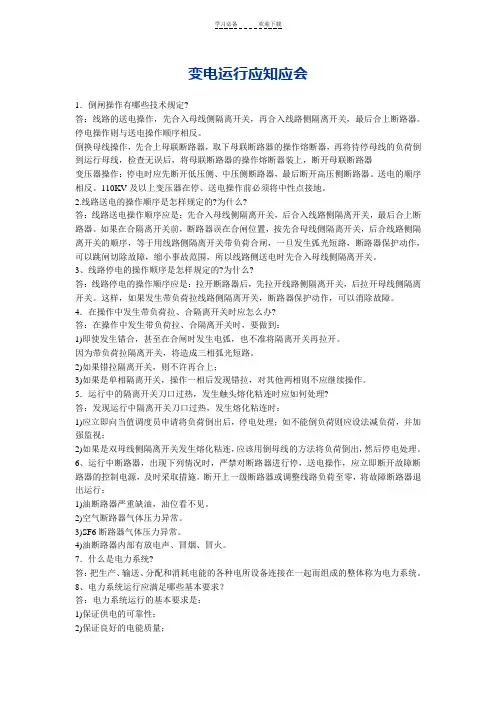

变电运行应知应会
变电运行应知应会1．倒闸操作有哪些技术规定?答：线路的送电操作，先合入母线侧隔离开关，再合入线路侧隔离开关，最后合上断路器。
停电操作则与送电操作顺序相反。
倒换母线操作，先合上母联断路器，取下母联断路器的操作熔断器，再将待停母线的负荷倒到运行母线，检查无误后，将母联断路器的操作熔断器装上，断开母联断路器变压器操作：停电时应先断开低压侧、中压侧断路器，最后断开高压侧断路器。
送电的顺序相反。
110KV及以上变压器在停、送电操作前必须将中性点接地。
2.线路送电的操作顺序是怎样规定的?为什么?答：线路送电操作顺序应是：先合入母线侧隔离开关，后合入线路侧隔离开关，最后合上断路器。
如果在合隔离开关前，断路器误在合闸位置，按先合母线侧隔离开关，后合线路侧隔离开关的顺序，等于用线路侧隔离开关带负荷合闸，一旦发生弧光短路，断路器保护动作，可以跳闸切除故障，缩小事故范围，所以线路侧送电时先合入母线侧隔离开关。
3、线路停电的操作顺序是怎样规定的?为什么?答：线路停电的操作顺序应是：拉开断路器后，先拉开线路侧隔离开关，后拉开母线侧隔离开关。
这样，如果发生带负荷拉线路侧隔离开关，断路器保护动作，可以消除故障。
4．在操作中发生带负荷拉、合隔离开关时应怎么办?答：在操作中发生带负荷拉、合隔离开关时，要做到：1)即使发生错合，甚至在合闸时发生电弧，也不准将隔离开关再拉开。
因为带负荷拉隔离开关，将造成三相弧光短路。
2)如果错拉隔离开关，则不许再合上；3)如果是单相隔离开关，操作一相后发现错拉，对其他两相则不应继续操作。
5．运行中的隔离开关刀口过热，发生触头熔化粘连时应如何处理?答：发现运行中隔离开关刀口过热，发生熔化粘连时：1)应立即向当值调度员申请将负荷倒出后，停电处理；如不能倒负荷则应设法减负荷，并加强监视；2)如果是双母线侧隔离开关发生熔化粘连，应该用倒母线的方法将负荷倒出，然后停电处理。
6、运行中断路器，出现下列情况时，严禁对断路器进行停，送电操作，应立即断开故障断路器的控制电源，及时采取措施，断开上一级断路器或调整线路负荷至零，将故障断路器退出运行：1)油断路器严重缺油，油位看不见。
变压器瓦斯保护及其日常维护处理
间短路和绝缘破坏引起 的经 电弧 电阻的接地短路）
时，由于故 障点 电流和 电弧的作用 ，将使变压器油
及 其 它绝 缘 材 料 因局 部 受 热 而 分解 产 生 气体 ， 因气
体 比较轻 ，它 们 将 从油 箱 流 向油枕 的上 部 。 当故 障
靠保护 ，以免水分侵入 。
（ ）瓦 斯保 护 应 同其他 电气 保 护 一 样 对 待 ，其 ３ 投 跳 闸 、接 信 号或 停 用 ，均 应 严 格 按照 操 作 规 程 的 有 关规 定执 行 。 （ ）变 压 器在 冲 击 合 闸或 新 装 变压 器 在 空 载试 ４ 运行 期 间，重 瓦斯 保护 必 须投 入 跳 闸 。 （ ）变 压 器 在 带 电状 态 下 进 行 滤 油 、注 油 ：大 ５ 量 放 油 、放 气 ：调 换硅 胶 ：开 闭热 虹 吸 阀 门 ：开 闭 瓦斯 继 电器 联 接 管 道 的 阀 门 ：强 迫 油 循环 装 置 的投 入 或 停 用 时 ，应 将 重 瓦 斯保 护 从 跳 闸改接 为 信 号 并 采 取 措 施 防 止空 气 大 量进 入 ，待 工 作 结束 后 ，空 气 排 尽 ，无 信号 示警 发 生 时 ，再 从信 号 改投跳 闸。 （ ）变 压器 运 行 中发现 油面 突 然 升 高或 突 然 降 ６ 低 时 ，应 查 明原 因 ，在 瓦斯 跳 闸连 接 片 未 改接 至信
３ ７
５ 有载调压 瓦斯继 电器保 护装置
变压器有载分接开关 内部故障时，一般不会引
起差 动 保护 动作 ，因此瓦 斯保 护是 重要 的保 护手段 。 正常 运行 时应 将 有载调 压 瓦斯投 跳 闸位置 。
４ ）气 体继 电器 中积 聚 的气体 是 否可燃 ；
变电运行案例分析题
1、遇有哪些情况应停用线路重合闸装置？（8分）答:（1）装置不能正常工作时。
（2）不能满足重合闸要求的检查测量条件时。
（3）可能造成非同期合闸时。
（4）长期对线路充电时。
（5）断路器遮断容量不允许重合时。
（6）线路上有带电作业要求时。
（7）系统有稳定要求时。
（8）超过断路器跳合闸次数时2、断路器拒分、拒合的原因有哪些？（6分）答：（1）控制电源消失；（2）断路器分、合闸闭锁；（3）断路器操作控制选择小开关置于“就地”位置；（4）控制回路断线；（5）分合闸回路电气元件故障；（6）是否操作程序有误。
3．两台变压器并列运行条件是什么?否则会引起什么后果? （10分）答：两台变压器并列运行条件如下：(1)电压比相同（2分）(2)百分阻抗相等，允许相差不大于10％（2分）(3)接线组别相同（2分）如果电压比不相同，两台变压器并列运行将产生环流，影响变压器出力。
（1分）如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例的分配，阻抗小的变压器带的负荷大，也将影响变压器出力。
（1分）变压器并列运行常常遇到电压比、百分阻抗不完全相同的情况，可以采用．改变变压器分头的方法来调整变压器阻抗值。
（1分）接线组别必须是一致的，否则会造成短路。
（1分）4、发出“断路器三相位置不一致”信号时应如何处理？（8分）答：当可进行单相操作的断路器发出“三相位置不一致”信号时，运行人员应立即检查三相断路器的位置，如果断路器只跳开一相，应立即合上断路器，如果合不上应将断路器拉开；若是跳开两相，应立即将断路器拉开。
如果断路器三相位置不一致信号不复归，应继续检查断路器的位置中间继电器是否卡涩，触点是否接触不良，及断路器辅助触点的转换是否正常。
5、变压器过负荷应当如何处理？（10分）答：（1）运行中发现变压器负荷达到相应调压分接头的额定值90%及以上，应立即向调度汇报，并做好记录。
（2）根据变压器允许过负荷情况，及时做好记录，并派专人监视主变的负荷及上层油温和绕组温度（3）按照变压器特殊巡视的要求及巡视项目，对变压器进行特殊巡视。

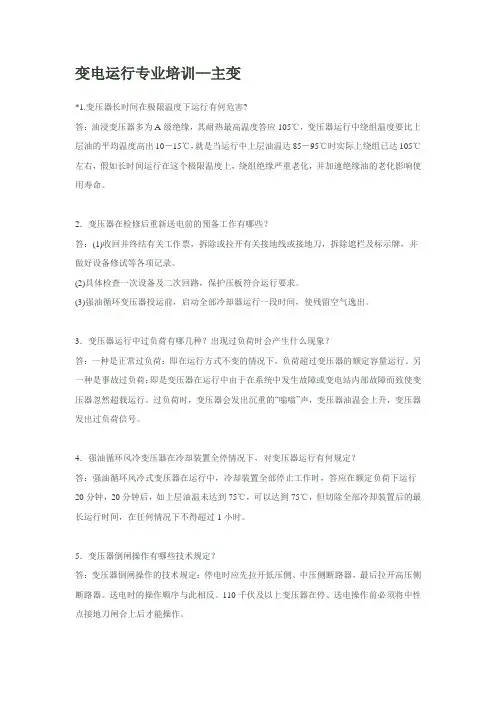

变电运行专业培训-主变
变电运行专业培训--主变*1.变压器长时间在极限温度下运行有何危害?答：油浸变压器多为A级绝缘，其耐热最高温度答应105℃，变压器运行中绕组温度要比上层油的平均温度高出10－15℃，就是当运行中上层油温达85－95℃时实际上绕组已达105℃左右，假如长时间运行在这个极限温度上，绕组绝缘严重老化，并加速绝缘油的老化影响使用寿命。
2．变压器在检修后重新送电前的预备工作有哪些？答：(1)收回并终结有关工作票，拆除或拉开有关接地线或接地刀，拆除遮栏及标示牌，并做好设备修试等各项记录。
(2)具体检查一次设备及二次回路，保护压板符合运行要求。
(3)强油循环变压器投运前，启动全部冷却器运行一段时间，使残留空气逸出。
3．变压器运行中过负荷有哪几种？出现过负荷时会产生什么现象？答：一种是正常过负荷：即在运行方式不变的情况下，负荷超过变压器的额定容量运行。
另一种是事故过负荷：即是变压器在运行中由于在系统中发生故障或变电站内部故障而致使变压器忽然超载运行。
过负荷时，变压器会发出沉重的“嗡嗡”声，变压器油温会上升，变压器发出过负荷信号。
4．强油循环风冷变压器在冷却装置全停情况下，对变压器运行有何规定？答：强油循环风冷式变压器在运行中，冷却装置全部停止工作时，答应在额定负荷下运行20分钟，20分钟后，如上层油温未达到75℃，可以达到75℃，但切除全部冷却装置后的最长运行时间，在任何情况下不得超过1小时。
5．变压器倒闸操作有哪些技术规定？答：变压器倒闸操作的技术规定：停电时应先拉开低压侧、中压侧断路器，最后拉开高压侧断路器。
送电时的操作顺序与此相反。
110千伏及以上变压器在停、送电操作前必须将中性点接地刀闸合上后才能操作。
*6.为什么110千伏及以上变压器在停、送电操作前必须将中性点接地？答：我国的110千伏及以上的电网一般采用中性点直接接地系统。
在运行中为了满足继电保护灵敏度配合的要求，有些变压器的中性点不接地运行。
但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在拉、合110千伏及以上变压器时，应将中性点直接接地。
变压器常见故障及处理办法
变压器常见故障及处理办法摘要变压器的安全运行管理工作是供电工区相关工作人员的日常工作重点，本文通过对变压器的常见故障原因分析和处理办法的总结，将有利于准确判断故障原因、性质，及时采取有效措施，确保设备的安全运行。
关键词变压器；故障原因；处理0 引言电力变压器是输配电系统中极其重要的电气设备，因此其安全可靠性是保障电力系统可靠运行的必备条件。
电力变压器运行过程中发生故障时，运行值班人员应根据故障现象正确地判断事故的原因和性质，迅速果断地进行处理，以防止事故扩大，影响正常供电。
电力变压器在运行中常见的故障是绕组、套管和分接开关的故障，而铁芯、油箱和其它附件的故障较少。
1 绕组故障绕组故障主要有匝间短路、线圈接地、相间短路、断线及接头开焊等。
1.1 故障产生的原因1）在制造和检修时，局部绝缘受到损害，遗留下缺陷；2）在运行中因散热不良或长期过载，线圈内有杂物落入，使温度过高或绝缘老化；3）制造工艺不良，压制不紧，机械强度不能经受住短路冲击，使线圈变形绝缘损坏；4）线圈受潮，绝缘膨胀堵塞油道，引起局部过热；5）绝缘油内混入水分使其劣化或空气接触面积过大，使油的酸价过高绝缘水平下降或油面太低，部分线圈露在空气中未能及时处理。
1.2 故障分析处理1）绕组匝间短路：匝间短路时，变压器的温度比正常运行时高，一般瓦斯继电器的气体呈灰色或蓝色，跳闸回路动作；严重时，差动保护或电源侧过电流保护动作，高压熔断器熔断。
绕组匝间短路故障一般可用测量绕组直流电阻与以往的数值做比较的方法发现。
发生绕组匝间短路时空载电流和空载损耗显著增加，因此，可测量空载电流和空载损耗，并测量绕组的直流电阻和进行油的色谱分析来综合判断。
查找故障点时，应将变压器器身吊高检查，如不易找到，可对绕组施加10%~20%的额定电压，（在空气中）这时匝间短路处会发生冒烟现象；2）绕组对接地部分短路：事故时，一般都是瓦斯继电器动作、防爆管喷油，如果变压器的中性点接地，则差动和过电流保护也会动作。
220kV变电站运行
220kV变电站运行摘要：变电站作为电力系统中一个非常重要的组成部分，其运行情况会对电网整体运行产生直接影响。
220 kV 智能变电站都是保证电力安全稳定供应的重要设备，一旦该设备性能以及功能受损，就有可能导致其不能正常运行。
现以220kV变电站为例，对其运行与维护措施进行了分析，希望能够为电力工作人员提供参考。
关键词：220kv变电站；变电站运行；维护措施引言随着我国经济快速发展，电网规模不断扩大，变电站设备也在持续更新，人们对电力系统运行的稳定性和安全性提出了更高的要求。
其运行情况会对电网整体运行产生直接影响。
负责电压变换和电能分配工作，还可以利用变压器实现不同等级电网的有效连接。
因此，做好变电站的运行与维护工作，是确保电网稳定、可靠运行的关键。
1 220kv变电站概述220 kV变电站属于高压配电系统的一部分，也是城市用电最为重要的电源接入点以及变电节点，其运行情况会对电网整体运行产生直接影响。
在220 kV变电站中，主接线方式会受到负荷因素的影响，常见的接线方式有单母线接线、内桥接线等。
同时，负荷因素也会对变压器的选择产生影响，必须合理选择变压器设备，才能将220 kV电压平稳转换为35 kV或10 kV电压。
一般情况下，在220 kV变电站中，都会设置一主一备两台变压器，这样可以保证主变压器出现故障或者需要检修时，变电站依然能够正常运行。
2 220kv变电站变电自动化系统概念针对220kV 变电站变电运行过程中的运行现状以及故障分析，如何采取有效的预防以及解决措施成为我国各个供电局目前重点关注以及亟需解决的问题。
为此，供电局引进先进的计算机技术，并结合现代通信、电子、信号处理技术等对220kV 变电站实行全方位的监测、控制、保护以及协调等，不仅能够及时了解变电站中各个设备的运行情况，还能及早发现运行中出现的故障，分析产生故障的原因，并调整和完善电力系统的运行程序，提高220kV 变电站变电运行的效率。
论变电站变电运行
１．８操作过程 中发现操作票有问题 ，该操作 手续 ，围栏设置存在 漏洞，由此可见 ，任何不规
备和人身的安全 ，甚至会给社会带来不安定 因 票不得继续使用 。则应在 已操作完项 目的最后 范 的行为，都可 能影 响 电网安 全，稳定运 行。
素 ，影响社会的稳定 。
一 项盖 “已执行”章 ，并在各注栏内说明“本操 作 甚至造成重大事故，这就要求变 电运行人员在
作的顺序及 要求来 执行 。操作 中发生 疑问时，
括 ： 线路 停电操作 应按 照开关 、线 路侧刀 闸 、
１．９已执行 的操作票 （包括作废 的 ）必须按 应立 即停止操作并向值班调度员报告，弄清问
母线侧刀闸顺序依次进 行。先拉开开关 ，可防止 编号顺序按月装订 ，在装订后的封 面上统计使 题后，再进行操作。不准擅 自更改操作票，在接
班 负责人对应的下面分别签名执行签字的每个 全的组织措施和技术措施 ，制定 了危险点控制 行方式下的事故预想变电所安全运行 ，才能给
人 均 应 对 操 作 票 的 正 确 性 负 责 。
措施 ，仍然 会出现误入 带电间隔 、误操作 事故 ， 企业 、用户提供安全、可靠 、合格的电能 ，从而保
科 ｝技 ｌ论 ｌ坛
科
论 变 电站 变 电运行
张 再 华
（山东省临沂市沂南县供 电公 司，山 东 临沂 ２７６３００）
摘 要：在 电网运行 中，倒 闸操作是 运行 人员必要 的工作 ，电力生产决定 了倒闭操作 中必须严格执 行其技 术原 则及有关组织措施 ，才能保证人 身及设 备的安 全。
２倒闸操作的步骤一般包括 ：
息好 ，当班时才能安 心工作，处理 问题时思路
行设备。ｂ－母线操作。双母线接线的倒母线操 作
变电运行管理中危险点分析与控制（三篇）
变电运行管理中危险点分析与控制引言：变电运行管理是保证电力系统安全运行的重要环节，其中危险点的分析与控制是确保变电站稳定运行的重要一环。
本文将从变电运行管理的角度，对变电运行中的危险点进行分析与控制。
一、危险点分析1. 电压过高或过低：变电站是电力系统中的重要节点，负责升高或降低电压，过高或过低的电压都可能对电力设备产生损坏，甚至导致严重事故发生。
2. 温度过高或过低：变电站中的电力设备运行需要保持适当的温度范围，过高或过低的温度都可能对设备造成损坏，影响设备的寿命和性能。
3. 漏电或短路：漏电或短路是变电站安全运行的重要隐患，可能导致火灾、设备损坏甚至人员伤亡。
4. 高压设备爆炸：变电站中的高压设备可能存在爆炸的风险，因为高压设备通常运行在高温高压环境中，如果设备的密封性不好或者设备受到外界冲击，就可能导致设备爆炸。
5. 人为操作失误：管理人员或操作人员在操作过程中因疏忽、错误或不当操作导致设备操作失误，可能会引发重大事故。
二、危险点控制1. 定期检查电压、温度等参数：变电站的工作人员应定期检查电压、温度等参数是否在正常范围内，如发现异常应及时采取措施进行调整和修复。
2. 加强设备维护保养：定期对变电站的设备进行维护保养工作，如润滑设备、清洁设备等，确保设备处于良好的工作状态。
3. 安装漏电保护器和短路保护器：在变电站的电路中安装漏电保护器和短路保护器，及时发现并切断漏电和短路问题，避免事故的发生。
4. 加强高压设备的密封性：对高压设备进行检查和维护，确保设备的密封性良好，以减少爆炸的风险。
5. 建立严格的操作规程：制定并执行严格的操作规程，对变电运行中的操作进行限制和监督，避免人为操作失误。
6. 培训和教育：对变电站的操作人员进行培训和教育，提高他们的操作技能和安全意识，减少操作失误的发生。
结论：危险点分析与控制是变电运行管理中的重要工作，通过分析危险点并采取相应的控制措施，可以有效保证变电站的安全运行。
