第三章 光现象(作图)
光现象知识点总结(大全)
第三章光现象一、光的传播1、光源：能发光的物体叫做光源。
光源可分为天然光源（水母、太阳），人造光源（灯泡、火把）;月亮、钻石、镜子、影幕不是光源.2、光在同种均匀介质中沿直线传播；光的直线传播的应用:（1)小孔成像:像的形状与小孔的形状无关，像是倒立的实像（树阴下的光斑是太阳的像).实像：由实际光线会聚而成的像.①小孔成像的条件：孔的大小必须远远小于孔到发光的距离及孔到光屏的距离.②像的大小与发光体到孔的距离和像到孔的距离有关,发光体到小孔的距离不变,光屏远离小孔，实像增大；光屏靠近小孔,实像减小；光屏到小孔的距离不变，发光体远离小孔,实像减小;发光体靠近小孔，实像增大。
（2）取得直线:激光准直(挖隧道定向）；整队集合；射击瞄准;(3）限制视线：坐井观天、一叶障目；（4）影的形成:影子；日食、月食日食：太阳月球地球；月食：月球太阳地球＊光的直线传播常见的现象：①激光准直。
②影子的形成:光在传播过程中，遇到不透明的物体,在物体的后面形成黑色区域即影子.③日食月食的形成:当地球在中间时可形成月食.如图:在月球后1的位置可看到日全食，在2的位置看到日偏食，在3的位置看到日环食。
④小孔成像:小孔成像实验早在《墨经》中就有记载小孔成像成倒立的实像，其像的形状与孔的形状无关。
3、光线：常用一条带有箭头的直线表示光的径迹和方向；（是理想化物理模型，非真实存在）4、所有的光路都是可逆的，包括直线传播、反射、折射等。
5、真空中光速是宇宙中最快的速度；c=3×108m/s=3×105 m/s;6、光年：是光在一年中传播的距离,光年是长度单位；声音在固体中传播得最快，液体中次之,气体中最慢，真空中不传播;光在真空中传播的最快,空气中次之,透明液体、固体中最慢（二者刚好相反）。
光速远远大于声速（如先看见闪电再听见雷声；在跑100m时，声音传播时间不能忽略不计，但光传播时间可忽略不计)。
二、光的色散：1、太阳光通过三棱镜后，依次被分解成红、橙、黄、绿、蓝、靛、紫七种颜色,这种现象叫色散；2、白光是由各种色光混合而成的复色光;3、天边的彩虹是光的色散现象;4、色光的三原色是：红、绿、蓝;其它色光可由这三种色光混合而成，白光是三种色光混合而成的；世界上没有黑光;颜料的三原色是：红、黄、蓝,三原色混合是黑色；5、透明体的颜色由它透过的色光决定（什么颜色透过什么颜色的光）;不透明体的颜色由它反射的色光决定（什么颜色反射什么颜色的光，吸收其它颜色的光,白色物体反射所有颜色的光，黑色物体吸收所有颜色的光）例：一张白纸上画了一匹红色的马、绿色的草、红色的花、黑色的石头,现在暗室里用绿光看画，会看见黑色的马，黑色的石头，还有黑色的花在绿色的纸上，看不见草（草、纸都为绿色）三、看不见的光（1）红外线①定义：在光谱的红光以外的部分叫做红外线②特性：A．热作用强.一切物体都在不断的发射红外线，物体的温度越高,辐射出的红外线越多，物体在辐射红外线的同时，也在不断的吸收红外线。
光现象作图专题1(精)

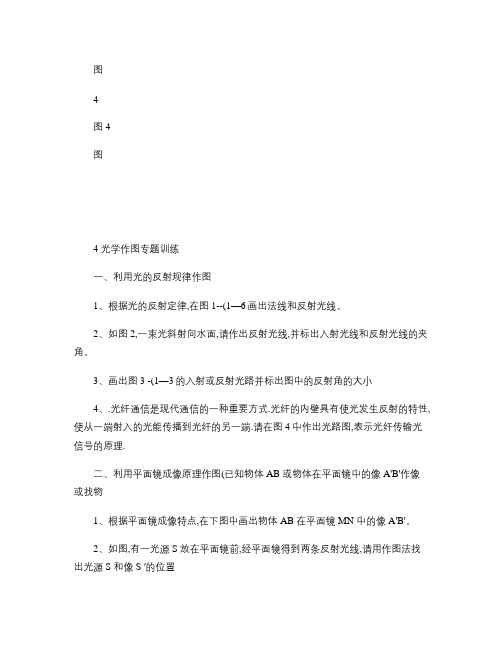

图4图4图4 光学作图专题训练一、利用光的反射规律作图1、根据光的反射定律,在图1--(1—6画出法线和反射光线。
2、如图2,一束光斜射向水面,请作出反射光线,并标出入射光线和反射光线的夹角。
3、画出图3 -(1—3的入射或反射光路并标出图中的反射角的大小4、.光纤通信是现代通信的一种重要方式.光纤的内壁具有使光发生反射的特性,使从一端射入的光能传播到光纤的另一端.请在图4中作出光路图,表示光纤传输光信号的原理.二、利用平面镜成像原理作图(已知物体AB 或物体在平面镜中的像A'B'作像或找物1、根据平面镜成像特点,在下图中画出物体AB 在平面镜MN 中的像A'B'。
2、如图,有一光源S 放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S 和像S ′的位置3、已知下图中入射光线和反射光线的方向,画出平面镜的位置4、如下图8、A 1是发光点A 在平面镜MN 中所成的像,试作出该发光点发出的一条光线经平面镜反射后通过B 点的光路图。
(标出发光点A 和入射点O 的位置。
5、如下图9,光源位于A 点。
问该光源发出的哪一条光线经平面镜MN 反射后通过C 点?作出光路图。
6、下面两图都是时钟在平面镜中成的像,它们的实际时间是甲: ;乙: 。
甲:乙:7、如下图所示,S 是一个发光点,S'是它在平面镜中成的像,SA 是S 发出的一条光线,请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
8、如图所示,S 是一个发光点S'是它通过平面镜所成的像,SA 是S 发出的一条光线。
请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
9、如图所示,平面镜上方有一竖直挡板P ,AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线,请在图上作出发光点S .(要求留下作图痕迹图4 图1-2 图3-1图3-2 图1-3 图3-3图1-1 图2图5-2图5-1 图8 图9 图6-1 图7-1 图6-2 图7-2 图7-3空气水空气酒精水晶空气玻璃空气空气水SP空气水AB′ 眼 A 1 A 2水空气 O三、光的折射作图练习1、如图所示的光发生了折射,画出对应的折射光线或入射光线的大致传播方向。
第三章《光现象》知识点归纳
第三章《光现象》知识点归纳1、光源：能够自行发光的物体叫光源。
自然光源：太阳、恒星、萤火虫；人造光源：电灯，蜡烛等（月亮，钻石不是光源）2、光的色散：太阳光通过三棱镜可分解为红橙黄绿蓝靛紫七色光。
3、光的三原色：红绿蓝4、物体的颜色：我们看到的不透明物体的颜色是由它反射的色光决定的；我们看到的透明物体的颜色由透过它的色光决定的5、太阳能电池板：光能转化为电能植物光合作用：光能转化为化学能太阳能热水器：光能转化为内能6、红外线：能使被照射的物体发热，具有热效应（红外微波炉）。
7、紫外线：能使荧光物质发光（验钞机）、灭菌（医用紫外线灯）9、光的直线传播：光在同种均匀介质中沿直线传播应用：小孔成像影子日食月食日食：月亮运行到了太阳和地球的中间月食：地球运行到了太阳和月亮中间小孔成像：①形成原因：光在同种均匀介质中沿直线传播；②成像的性质：倒立的实像；③小孔成像的像的大小主要取决于光屏和物体到小孔的距离【光屏位置不变，物到孔的距离越近（远）像越小（大），物位置不变，光屏到孔的距离越远（近）像越大（小）】（简记：像定物远像变大；物定像远像变大）。
④小孔成像中像的形状取决于物体的形状，而与孔的形状无关。
（树阴下的光斑是太阳的像）10、用带有箭头的直线来分别表示光的传播方向和路径。
光线不是真实存在的，它只是一种模型，光是真实存在的。
这种方法叫建立模型法。
11、平面镜成像：（原理光的反射）①选择茶色玻璃板,在较暗的地方做实验的原因：便于确定像的位置②选用两个一样的棋子：为了比较像和物的大小关系③用薄点的玻璃板原因：防止成两个像④无论怎么移动物体，都不能与像重合原因：玻璃板没有与桌面垂直⑤成像特点：成正立的虚像物和像大小相等物和像到平面镜的距离相等像和物关于平面镜对称像和物的连线与玻璃板垂直⑥平面镜的作用：改变光路比如潜望镜、反光镜、后视镜、水中倒影等⑦平面镜成像画图：辅助线用虚线，垂直符号，像用虚线12、光的反射：光射到物体表面时，有一部分会被物体表面反射回来。
《光现象》作图题专题

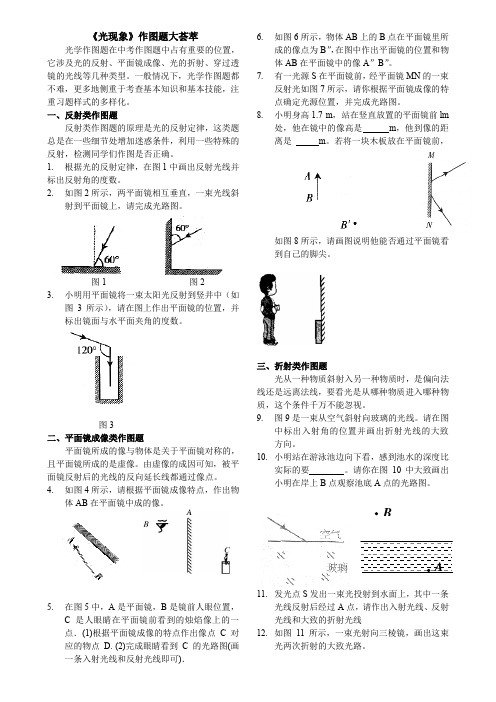

《光现象》作图题大荟萃光学作图题在中考作图题中占有重要的位置，它涉及光的反射、平面镜成像、光的折射、穿过透镜的光线等几种类型。
一般情况下，光学作图题都不难，更多地侧重于考查基本知识和基本技能，注重习题样式的多样化。
一、反射类作图题反射类作图题的原理是光的反射定律，这类题总是在一些细节处增加迷惑条件，利用一些特殊的反射，检测同学们作图是否正确。
1. 根据光的反射定律，在图1中画出反射光线并标出反射角的度数。
2. 如图2所示，两平面镜相互垂直，一束光线斜射到平面镜上，请完成光路图。
图1 图23. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
图3二、平面镜成像类作图题平面镜所成的像与物体是关于平面镜对称的，且平面镜所成的是虚像。
由虚像的成因可知，被平面镜反射后的光线的反向延长线都通过像点。
4. 如图4所示，请根据平面镜成像特点，作出物体AB 在平面镜中成的像。
5. 在图5中，A 是平面镜，B 是镜前人眼位置，C 是人眼睛在平面镜前看到的烛焰像上的一点．(1)根据平面镜成像的特点作出像点 C 对应的物点 D. (2)完成眼睛看到 C 的光路图(画一条入射光线和反射光线即可)．6. 如图6所示，物体AB 上的B 点在平面镜里所成的像点为B ”，在图中作出平面镜的位置和物体AB 在平面镜中的像A ”B ”。
7. 有一光源S 在平面镜前，经平面镜MN 的一束反射光如图7所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。
8. 小明身高1.7 m ，站在竖直放置的平面镜前lm处，他在镜中的像高是 m ，他到像的距离是 m 。
若将一块木板放在平面镜前，如图8所示，请画图说明他能否通过平面镜看到自己的脚尖。
三、折射类作图题光从一种物质斜射入另一种物质时，是偏向法线还是远离法线，要看光是从哪种物质进入哪种物质，这个条件千万不能忽视。
9. 图9是一束从空气斜射向玻璃的光线。
苏科版八年级上册物理第三章《光现象》知识点总结
苏科版物理八年级上册知识点总结第三章《光现象》★知识点一：光的直线传播一、光源1．光源：自身能发光的物体叫光源。
2．光源的分类（1）自然光源：太阳、恒星、萤火虫等。
（2）人造光源：火把、电灯、蜡烛等。
3．光在同种均匀介质中沿直线传播。
光可以在真空中传播。
二、光的直线传播1．光线：为了表示光的传播情况，我们通常用一条带有箭头的直线表示光的传播径迹和方向，这样的直线叫光线。
（1）光线是人们为了表征光的传播而引进的一个抽象工具，它是一个理想模型，而不是真实存在的。
（2）人眼能看到东西是由于光进入人的眼睛。
2．光在同种均匀介质中沿直线传播。
3．光可以在真空中传播：太阳光能通过太空和大气层传播到地球表面，说明光可以在真空中传播。
4．光速：光在真空中的传播速度c=2．99792×108m/s。
光在空气中的传播速度近似等于光在真空中的传播速度c，也可以近似为c=3×108m/s。
光在水中的传播速度约为c；光在玻璃中的传播速度近约为c。
3．小孔成像：由于光沿直线传播，经小孔在光屏上就出现了烛焰倒立的实像；像的大小与物（蜡烛）的大小以及光屏所在位置有关。
三、光的直线传播引起的光现象1．影子：光在传播过程中，遇到不透明的物体，会使物体后面光不能到达的区域形成一个阴暗区域，即物体的影子。
2．日食和月食（1）日食：当月球运行到太阳和地球之间时，由于光沿直线传播，月球就挡住了太阳射向地球的光。
（2）月食：当地球处于月球和太阳之间时，地球挡住了射向月球的光。
3．小孔成像用给一个带有小孔的板遮挡在光屏与蜡烛之间，光屏上就会形成烛焰倒立的像，我们把这样的现象叫小孔成像。
由于光沿直线传播，来自烛焰上方的光通过小孔后就射到了光屏的下部，来自烛焰下方的光通过小孔后就射向了上部。
这样，光屏上就出现了烛焰倒立的像。
像的大小与物（蜡烛）的大小以及光屏所在位置有关。
4．其他应用由于光的直线传播，在开凿隧道时，工人们可以用激光束引导掘进机，使掘进机沿直线前进，保证隧道方向不会出现偏差；士兵瞄准射击；站队时队列排直等。
光现象作图专题

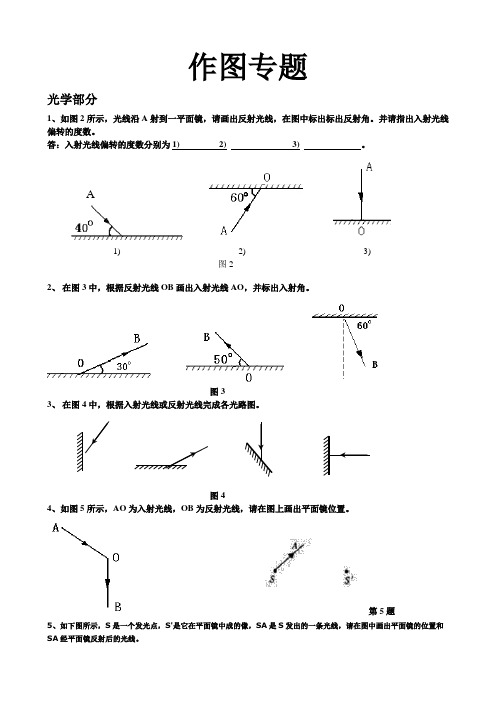

作图专题
光学部分
1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。
并请指出入射光线偏转的度数。
2、
在图3中，根据反射光线OB画出入射光线AO，并标出入射角。
图3
3、在图4中，根据入射光线或反射光线完成各光路图。
图4
4、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。
第5题
5、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
A
6、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
7、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．
8、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
9、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）
10、如图，MN是平面镜，S是一个点光源，P是空间中的一点，请在图中画出由点光源S发出的能过P点的所有光线.
11、请在下图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。
12、根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。
13、如下图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。
光现象--作图题100题(含答案解析)
第I卷（选择题）请点击修改第I卷的文字说明一、选择题（题型注释）二、双选题（题型注释）三、多选题（题型注释）第卷（非选择题）请点击修改第卷的文字说明评卷人得分四、填空题（题型注释）评卷人得分五、实验题（题型注释）评卷人得分六、作图题（题型注释）1．潭清疑水浅，安全记心间。
如图，A 是水池底某点，请作出光线的折射光线以与人从岸上看到A 的像A′。
【答案】光路图如下图所示【解析】试题分析：根据光的折射规律作出光线 的折射光线，然后把两条折射光线反向延长，交于一点，这一点就是人眼所看到的A 的像A′。
【考点定位】光的折射规律2．如图所示，在水池里有一个点光源S ，是它发出的一条光线，在的传播方向上有一块平面镜，是经此平面镜反射后的反射光线。
请你画出平面镜的准确位置和光线进入空气后的大致传播方向。
【答案】如下图所示【解析】试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。
【考点定位】光的反射和光的折射3．根据平面镜成像特点，在图甲中画出物体在平面镜中所成PQ M的像A'B'。
【答案】如下图所示【解析】试题分析：分别作出物体端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为在平面镜中的像．如上图所示。
考点：平面镜成像4．如图所示，人看到了水中的鱼，请用作图法确定哪条鱼是真正的鱼。
空气水【答案】如图所示空气水【解析】光从水中射入空气中，发生光的折射，根据光的折射定律可知，空气中的角大，所以下面的鱼是真实的鱼。
5．在图5中的画出该光线的反射光线使光路图完整.【答案】略【解析】分析：根据反射定律作图：反射角等于入射角．解答：解：点评：本题考查了光的反射定律的作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．6．（2分）在题15（l）图中画出反射光线并标出反射角。
第三章 光现象复习
例题选讲
10. 2009年7月22日出现了百年少见的一 次时间最长的日食奇观。该天象是由光的 直线传播 而形成的。假设太阳在a的位置, 请在图中b、c地球处分别标出地球和月亮 的位置的某个位置。
凹面 凸面
自行车尾灯
例题选讲 18.根据平面镜成像特点 , 在图中画 出物体 AB 在平面镜 MN 中所成 的像A'B' 。
例题选讲
19、某同学在做“平面镜成像的特 点”实验时，将玻璃板竖直架在一 把直尺的上面，再取两段等长的蜡 烛A和B 一前一后竖放在直尺 上．点燃玻璃板前的蜡烛A，用眼 睛观察如图所示．实验中： (1)直尺的作用是便于比较物与像 到镜面的距离的关系； (2)两段等长蜡烛是为了比较物与像的 大小 的关系； (3)移去蜡烛B，并在其所在位置上放一光屏，则光屏上 不 能 接收到蜡烛A的烛焰的像(填“能”或“不 能”)．这说明平面镜成的是 虚 像．
例题选讲
17.电影院的座位为什么做成交 叉的？电影银幕为什么要用粗 糙的白布做？
因为光在同一种均匀的介质中是沿直线传播 的，将座位交叉，可以防止后面的观众视线 被挡住。用白布可以将所有色光都反射出来； 而将布做的粗糙是为了形成漫反射，以便让 每个座位上的观众都能看到画面。
考点回顾——平面镜成像
（一）平面镜成像原理：光的反射 （二）平面镜成像特点： • （1）正立、等大、虚像; • （2）像与物到镜面距离相等; • （3）像与物的连线与镜面垂直。 (三)平面镜的作用是成像和改变光路 (四)凹面镜与凸面镜
考点回顾——光的反射
2022八年级物理上册第三章光现象3.5光的色散习题课件鲁科版五四制
【点拨】 汽车呈现黄色，是由于汽车反射黄色光。将另外
一束红光照向汽车的影子，白色背景板反射红光， 故该区域呈现红色。
11 透过红色玻璃进行下列观察，结果是( C ) A．观察蓝色物体，可以看到绿色 B．观察绿色物体，可以看到黄色 C．观察红色物体，可以看到红色 D．观察任何颜色物体，看到的都是红色
【点拨】 透过红色玻璃观察蓝色物体，蓝色物体反射的蓝光不
能透过红色玻璃，看到的物体是黑色的，A错，同理B错； 透过红色玻璃观察红色物体，红色物体反射的红光可以透 过红色玻璃进入眼睛，看到的物体是红色的，C正确；透 过红色玻璃看白色和红色的物体是红色的，看其他颜色的 物体是黑色的，D错。
12 在一次舞蹈表演中，当红色灯光照在台上舞蹈演员身 上时，演员的服装看起来是红色的；当灯光变成绿色 时，演员的服装看起来也变成了绿色。台上舞蹈演员 所穿服装的实际颜色是( C ) A．红色 B．绿色 C．白色 D．无法判断
【点拨】 当太阳光经过三棱镜后，自上而下会分解成红、
橙、黄、绿、蓝、靛、紫七种单色光，因此在光屏上 a处呈现红光，在光屏上b处呈现紫光，故C正确。
5 【中考•株洲】光的色散说明白光是一种复色光，三棱 镜对不同色光的偏折程度不同，其中对红光的偏折程 度最小，对紫光的偏折程度最大。图中能正确表示白 光通过三棱镜发生色散的是( B )
13 在没有其他光照的情况下，舞台追光灯发出的绿光照 在穿白色上衣、红色裙子的演员身上后，观众看到的 情况是( D ) A．全身呈绿色 B．上衣呈绿色，裙子呈红色 C．上衣呈绿色，裙子呈紫色 D．上衣呈绿色，裙子呈黑色
【点拨】 不透明物体的颜色是由它反射的色光决定，其余
色光被吸收，红色裙子只能反射红光，绿光照射到红 色裙子上被吸收，没有反射光线进入观众眼睛，所以 裙子呈黑色，白色不透明物体反射所有色光，绿光照 射到白色上衣上被反射出去，所以上衣呈绿色。
苏科版初中物理第三章《光现象》复习课件
3、在做“研究平面镜成像特点”的实验时 （1）小明在水平桌面上将一支点燃的蜡烛放在薄玻璃板前， 然后把另一支同样大小未点燃的蜡烛放在点燃的蜡烛附近并 移动，使它跟点燃的蜡烛在玻璃板中成的像重合。但操作中 小明在桌面上无论怎样移动手中的蜡烛，都不能与像重合， 其原因可能是 玻璃板与桌面不垂直 。 (2)在寻找蜡烛像的位置时，眼睛应该在蜡烛 A （填“A” 或“B”）这一侧观察。小明无论怎样调节后面的蜡烛，都不 能与蜡烛的像重合，请你推测可能的原因是 。 (3)张红用跳棋代替点燃的蜡烛进行实验， 但看不清跳棋的像。请你帮她想个办法 看清跳棋的像： 。
2．在探究平面镜特点实验时，将一块玻璃板竖直架在一直尺的 上面，再取两段等长蜡烛A和B一前一后竖放在直尺上，点燃玻 璃板前的蜡烛A，用眼睛进行观察，如图所示，在此实验中： （1）直尺的作用是便于比较物与像 到镜面距离 的关系； （2）两段等长的蜡烛是为了比较物与像 大小 的关系； （3）移去蜡烛B，并在其位置上放一光屏，则光屏上 不能 接 收到蜡烛A的火焰的像（填“能”或“不能”），这说明平面镜 虚 成的是_______像； （4）从实验中得出的结论是： 平面镜所成的像是虚像____ 物和像的大小相等 、 物和像到平面镜的距离相等 、 像与物对镜面是对称的 。 （4）、我们做这一实验使用的 研究方法是 等效替代 。
应用：红外探测、红外成像 2、太阳光中色散区域紫光外侧的不可见光叫 紫外线紫
特征：能使 荧光
物质发光。
应用： 验钞 、 杀菌 。
经典考 题
1、 电视机的遥控器可以发射一种不可见光，叫 做 红外线 ，用它来传递信息，实现对电视机 的控制。不把遥控器对准电视机的控制窗口，按一 下按钮，有时也可以控制电视机，这是利 用 光的反射 . 2、验钞机发出的光是淡蓝色的，所以有同学认为紫 外线是淡蓝色的，这种说法是否正确？为什么？
