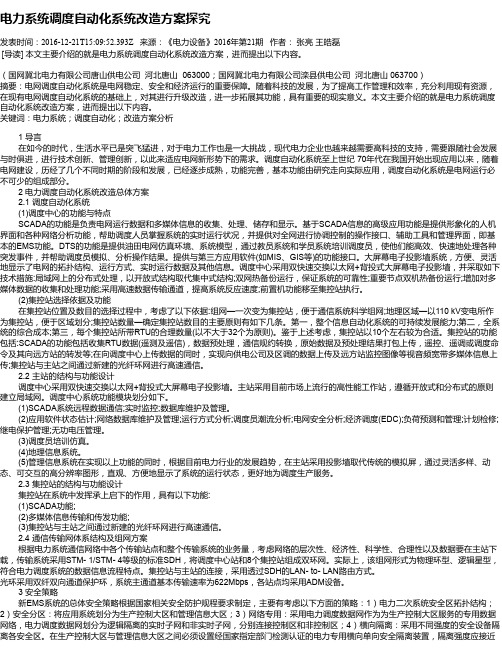

电力系统调度自动化系统改造方案探究
电力系统调度自动化系统改造方案探究发表时间：2016-12-21T15:09:52.393Z 来源：《电力设备》2016年第21期作者：张亮王皓磊[导读] 本文主要介绍的就是电力系统调度自动化系统改造方案，进而提出以下内容。
（国网冀北电力有限公司唐山供电公司河北唐山 063000；国网冀北电力有限公司滦县供电公司河北唐山 063700）摘要：电网调度自动化系统是电网稳定、安全和经济运行的重要保障。
随着科技的发展，为了提高工作管理和效率，充分利用现有资源，在现有电网调度自动化系统的基础上，对其进行升级改造，进一步拓展其功能，具有重要的现实意义。
本文主要介绍的就是电力系统调度自动化系统改造方案，进而提出以下内容。
关键词：电力系统；调度自动化；改造方案分析1 导言在如今的时代，生活水平已是突飞猛进，对于电力工作也是一大挑战，现代电力企业也越来越需要高科技的支持，需要跟随社会发展与时俱进，进行技术创新、管理创新，以此来适应电网新形势下的需求。
调度自动化系统至上世纪 70年代在我国开始出现应用以来，随着电网建设，历经了几个不同时期的阶段和发展，已经逐步成熟，功能完善，基本功能由研究走向实际应用，调度自动化系统是电网运行必不可少的组成部分。
2 电力调度自动化系统改造总体方案2.1 调度自动化系统(1)调度中心的功能与特点SCADA的功能是负责电网运行数据和多媒体信息的收集、处理、储存和显示。
基于SCADA信息的高级应用功能是提供形象化的人机界面和各种网络分析功能，帮助调度人员掌握系统的实时运行状况，并提供对全网进行协调控制的操作接口、辅助工具和管理界面，即基本的EMS功能。
DTS的功能是提供油田电网仿真环境、系统模型，通过教员系统和学员系统培训调度员，使他们能高效、快速地处理各种突发事件，并帮助调度员模拟、分析操作结果。
提供与第三方应用软件(如MIS、GIS等)的功能接口。
大屏幕电子投影墙系统，方便、灵活地显示了电网的拓扑结构、运行方式、实时运行数据及其他信息。
电力系统调度自动化
电力系统调度自动化一、引言电力系统调度自动化是指利用计算机技术和自动控制技术对电力系统进行监控、运行和调度的过程。
它通过自动化系统实现对电力系统的实时监测、故障诊断、调度控制和数据分析，提高电力系统的运行效率、可靠性和安全性。
本文将详细介绍电力系统调度自动化的标准格式，包括任务背景、任务目标、任务内容、任务流程和任务成果等方面。
二、任务背景随着电力系统规模的不断扩大和电力负荷的增加，传统的人工调度方式已经无法满足电力系统运行的需求。
传统的人工调度存在调度效率低、响应速度慢、调度决策不准确等问题。
因此，采用自动化技术对电力系统进行调度是提高电力系统运行效率和可靠性的重要手段。
三、任务目标本任务的目标是设计和实现一套完整的电力系统调度自动化系统，能够实时监测电力系统的运行状态，快速响应各种故障和异常情况，并进行调度控制，以提高电力系统的运行效率和可靠性。
四、任务内容1. 系统设计：根据电力系统的特点和需求，设计调度自动化系统的整体架构和功能模块。
包括实时数据采集模块、故障诊断模块、调度决策模块、远程控制模块等。
2. 数据采集：设计和实现数据采集系统，能够实时采集电力系统的各种数据，包括电压、电流、功率、频率等。
采用现场总线技术和传感器设备，确保数据的准确性和可靠性。
3. 故障诊断：设计和实现故障诊断模块，能够自动识别电力系统中的故障和异常情况，并进行准确的诊断和定位。
通过故障诊断模块，可以快速响应故障，减少故障对电力系统的影响。
4. 调度决策：设计和实现调度决策模块，能够根据电力系统的实时状态和运行需求，自动制定调度策略和控制方案。
通过调度决策模块，可以优化电力系统的运行，提高电力系统的效率和可靠性。
5. 远程控制：设计和实现远程控制模块，能够实现对电力系统的远程监控和控制。
通过远程控制模块，可以远程调整电力系统的运行参数，实现对电力系统的远程操作和控制。
五、任务流程1. 系统需求分析：根据电力系统的需求和要求，进行系统需求分析和功能规划。
电力调度智能化及安全监控系统建设方案
电力调度智能化及安全监控系统建设方案第1章项目背景与概述 (3)1.1 电力系统调度需求分析 (3)1.2 智能化电力调度的意义 (3)1.3 安全监控系统建设的必要性 (4)第2章电力调度智能化技术概述 (4)2.1 智能调度技术发展现状 (4)2.2 智能调度关键技术 (5)2.3 智能调度系统架构 (5)第3章安全监控系统设计原则与目标 (6)3.1 设计原则 (6)3.1.1 完整性原则：系统应覆盖电力调度自动化系统的各个层面，保证对调度过程中的安全风险进行全面监控。
(6)3.1.2 可靠性原则：系统设计需保证在各类故障和异常情况下，仍能保持正常运行，降低故障对电力调度的影响。
(6)3.1.3 高效性原则：系统应具备高效的数据处理和分析能力，以满足实时监控和预警的需求。
(6)3.1.4 可扩展性原则：系统设计应考虑未来业务发展的需要，具备良好的扩展性，以便于后期升级和功能拓展。
(6)3.1.5 安全性原则：系统应遵循国家相关法律法规，采用先进的安全技术和策略，保证数据安全和系统稳定。
(6)3.1.6 易用性原则：系统界面设计简洁明了，易于操作，便于运维人员快速掌握和使用。
(6)3.2 设计目标 (6)3.2.1 构建全面的安全监控体系，实现对电力调度自动化系统运行状态、网络通信、数据安全等方面的实时监控。
(6)3.2.2 提高系统故障诊断和预警能力，保证在发生故障时，能够快速定位、处理和恢复。
(6)3.2.3 优化系统功能，提高数据处理和分析速度，满足实时监控需求。
(7)3.2.4 保证系统具备良好的可扩展性，适应未来电力调度业务发展的需求。
(7)3.2.5 提高系统安全性，防止外部攻击和内部泄露，保障电力调度安全。
(7)3.3 系统功能需求 (7)3.3.1 实时监控：对电力调度自动化系统进行全面监控，包括系统运行状态、网络通信、数据安全等方面。
(7)3.3.2 故障诊断与预警：自动检测系统故障，实时故障诊断报告，并根据预设阈值发出预警信息。
电力百科全书--电力系统调度自动化设计
电力系统调度自动化设计（powersystemdiapatchingautomationplanning ）为电力系统建立调度自动化系统提出系统功能规划和技术装备配置方案的一项系统设计，是电力系统设计的组成部分，这项设计工作必须以电力系统发展规划、调度管理体制和调度职责分工为依据，从分析电力系统特点、运行需要和基础条件出发，提出与调度关系相适应，符合可靠性、实用性和经济性且便于扩充发展的总体方案及实施步骤。
图中所示为电力系统调度自动化设计流程图。
电力系统调度自动化设计流程图电力系统调度自动化设计的主要内容包括调度任务分层说明，调度自动化功能规划，调度自动化系统配置原则和投资估算。
调度任务分层说明电力系统调度管理系统是一种调度任务分层系统，即分层控制系统。
其层次根据电力发展过程所形成的电力系统结构、运行特点和管理体制而定。
随着电力系统的发展，各级调度的管理范围和控制任务也会发生变化（见电力系统调度管理和电力系统调度分层控制）。
调度自动化设计首先需要对设计年限内和设计范围内所涉及的电力系统调度层次及其调度任务和各种设备的调度隶属关系进行说明，作为确定调度自动化功能及系统配置的前提条件。
调度自动化功能规划电力系统调度自动化的基本功能有：①数据采集与监视控制（SCADA ）；②自动发电控制（AGC ）和经济调度控制（EDC ）；③安全分析（SA ）。
调度任务不同，其对调度自动化功能的要求也不同。
低层次的调度主要承担局部性的运行管理和直接操作任务，一般只实现以不同水平的SCADA 功能为基础，增加变电所、水电厂集中控制功能和负荷管理、控制功能。
高层次的调度由于承担具有全局性影响需广电力系电力系统调度自动化设计(1)调度任务分电力系统通信变电所介变电所施变电所初调度中心调度中心工程调度调度自动发电厂施发电厂初发电厂接泛协调的调度管理任务，需采用以SCADA功能为基础，进而实现AGC/EDC和SA功能，并发展其他，构成能量管理系统（EMS）。
浅谈电力系统调度自动化技术的应用及其发展
当前， 电力 系统 已经 成 为 ｐｗ ｒ ｌ ｔ ｎ ｓｅｈ ｏ ｇ （ 力 电 ｏ ｅ ｅ ｃ ｏｉ ｃｎ ｌ ｙ 电 ｅｒ ｃｔ ｏ
标 。除此 之外 ， 电力系 统还 承担 着 为用 户提 供高 质量 用 电服 务的 重 子 技 术 ） ｃ ｎ ｏ ｔｃｎ ｌ ｙ 控 制 技 术 ） ｃ ｍ ｕｅ ｔ ｈ ｏｏ ｙ 计 算 、ｏ ｔ ｌｅｈ ｏｏ （ ｒ ｇ 、 ｏ ｐ ｔ ｅｎ ｌｇ （ ｒ ｃ
● 堡 皇 Ｄｑｎｈｇ ｏｈ 皇 三 量 垫 ｉｉｇｅ ｚｎｕ ａｇ ｃｎｕｄｇａ ｎｏ Ｙｉ
浅谈 电力系统调 度 自动化 技术 的应用及其 发展
钱 小 军
（ 上海大 屯能源 股份有限公司发 电厂 电力调度 中心 ， 苏 徐州 ２ １ １ ） 江 ２ ６ １ 摘 要： 概述 了电力 系统调度 自动化技术的特点 ， 重点分析和探讨 了其应 用情 况， 同时展望 了它 的发展前 景。
关键词 ： 电力系统 ； 调度 自动化 技术； 应用情况； 发展前景
０ 引 言
现 代 大 型 电力 系 统 的 安全 控 制 是 一个 非常 复 杂 的 系 统工 程 ，
保 证 电力 系 统 的 安 全 可靠 运行 是 电力 系 统 自动 化 调度 的 首 要 目
２ 电 力 系统 调 度 自 动 化 技 术 及 其 应 用 分 析
出现 故障 乃至 事故 ， 必然 会导 致大 范 围和 长时 间 的停 电 。 则 市场 化
由于 电力 是 即时 消 费品 ， 没有 办 法进 行 规模 存储 （ 者存 储 成 或
， 则 的管 理 体系 虽然 可 以让 目前 的 电力系 统更 加 灵活 地 运行 ，但 是 不 本 太 高） 如 果 生产 出 电力之 后 没 有 得 到及 时 的消 费 ， 必 然 会 造 同区 域之 间 的功 率 交换 必 然会 随之 增 大 ，需 要 电力 系统 具备 应 对 成 浪 费 。因此 ， 电力 系统 必 须要 维持 生 产和 消 费之 间 的动 态 平衡 ， 此 挑 战 的能 力。 现 代化 的电力 系统 拥有 数量 较 多 、 能各 异 的控 制子 系统 。 功 它
浅谈电力调度自动化系统多源数据的实现
浅谈电力调度自动化系统多源数据的实现摘要：本文通过工作实践结合相关资料，阐述了某市供电公司电力调度自动化系统中，如何充分利用现有的两个数据源，克服 RTU 专用通道中断引起的实时数据中断和相关计算数据错误，最大限度的保证调度数据的准确性和实时性。
我区调度自动化系统现有两个数据源—RTU 采集数据、A市电力调度数据网采集数据。
调度 SCADA（实时数据采集监控）系统采用的是 RTU 采集数据，为了克服 RTU 专用通道通信中断引起的实时数据中断和相关计算数据错误，最大限度的保证调度数据的准确性和实时性，我们采用现有的调度数据网络资源，增加一路网络通道，从而实现调度自动化系统双通道、多源数据的应用。
1 系统设计思路1.1数据运行模式分析电网调度自动化系统分为子站系统、远程通信通道、主站系统，整个系统负责采集全网实时数据、监视电网运行状态。
调度自动化系统的实时数据源只有一个，即 RTU 现场采集数据，调度员通过监控这些实时数据及其派生的计算数据进行电网调度。
我区所辖 12 座220kV、26 座 110kV 变电站都各自对应独立的通信通道，当通信通道中断时，实时数据就会长时间中断或出错，从而导致相关的计算数据如负荷总加、出力总加、联络线总加等出错或停止变化，给调度工作带来不便。
专用通信通道数据运行模式如图 1 所示：图1 专用通信通道运行模式图2两种同等的数据运行模式1.2设计思路分析目前实际情况可知，由于通道质量的问题，有时出现无故中断的现象，造成实时数据不能及时上送，影响调度员对电网的实时监控。
随着A市电力调度数据网的建设，使得调度自动化系统的数据源变得较为丰富。
A市电力调度数据网是专门为电力调度生产服务的，网络承载业务主要是数据业务。
目前，我区的8座220kV变电站已接入A市电力调度数据网，所以，我们决定充分利用A市电力调度数据网的采集数据来弥补220kV变电站RTU通信通道中断引起的调度数据损失，尽可能保证数据的准确性和实时性，从而最大限度的减少数据损失对电网调度的实时监控造成的影响。
电网调度自动化系统
电网调度自动化系统随着科技的不断进步和电力行业的发展，电网调度自动化系统在电力行业中扮演着重要的角色。
本文将探讨电网调度自动化系统的定义、作用、发展现状以及未来的发展趋势。
一、定义电网调度自动化系统是指利用先进的计算机技术和通信技术，对电力系统进行实时监测、控制和管理的系统。
它通过数据采集、传输和处理，实现对电网运行状态的实时监测，并能够自动化地进行调度和控制。
二、作用1. 提高电网运行效率：电网调度自动化系统能够实时监测电网的运行状态，及时发现故障和异常情况，并通过自动化调度和控制，快速恢复电网的正常运行，提高电网的可靠性和稳定性。
2. 优化电力资源配置：电网调度自动化系统能够根据电力需求和供应情况，对电力资源进行合理配置和调度，以最大程度地满足用户的用电需求，提高电力资源的利用率。
3. 支持新能源接入：随着新能源的快速发展，电网调度自动化系统能够实现对新能源的接入和管理，实现新能源的平稳并网，提高电网的可持续发展能力。
4. 提升电网安全性：电网调度自动化系统通过实时监测电网的运行状态和故障情况，能够及时发现并处理潜在的安全隐患，提高电网的安全性和防护能力。
三、发展现状目前，我国的电网调度自动化系统已经取得了显著的进展。
在电力调度中心，通过先进的监测设备和通信系统，可以实时监测电网的运行状态，并进行自动化调度和控制。
同时，电网调度自动化系统还与其他系统进行了深度的集成，如供电系统、能量管理系统等，实现了资源的共享和优化配置。
然而，目前我国的电网调度自动化系统还存在一些问题和挑战。
首先，系统的安全性和可靠性需要进一步提高，防止黑客攻击和系统故障。
其次，系统的智能化水平还有待提高，需要引入人工智能和大数据分析等技术，实现对电网的智能化管理和运维。
此外，电网调度自动化系统还需要与智能电网、物联网等新兴技术进行深度融合，以适应电力行业的快速发展和变化。
四、未来发展趋势未来，电网调度自动化系统将朝着以下几个方向发展：1. 智能化：引入人工智能、大数据分析等技术，实现对电网的智能化管理和运维，提高系统的自动化程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调度是电力系统的指挥系统，对电网的安全、可靠、稳定、经济运行起着重要作用。调度自动化系统提供
详尽、可靠的实时信息，保证调度员能够了解电网的运行现状，及时发现电网隐患，是提高调度运行管理
水平的重要手段。调度自动化系统由自动化主站（MTU）、分站（远动终端RTU）经由数据传输通道构成
的整体。通道一方面将分站的实时信息传送至主站，同时又将主站的命令下发至分站，其运行的可靠程度
直接影响自动化系统的运行状况。目前，国内常用的通信信道有载波、微波、特高频、扩频、直通电缆、
卫星、光纤等几种方式。同时根据传送信号的不同可分为模拟通道和数字通道两种类型。以下就调度自动
化系统通道配置方案做几点分析:
一、通道数量
我们讨论通道数量时是指独立的远动通道。排除通道本身可靠性因素，远动主站和分站之间通道数量
越多通信越可靠。这可以从概率学推出结论: 假设单通道的运行率为95%，则双通道的运行率为
1-（1-0.95）*（1-0.95）=99.75%
三通道的运行率为
1-（1-0.95）*（1-0.95）*（1-0.95）=99.99%
可以看出通道数量越多，其运行率越高，通信越可靠。但是通道数量大于、等于三路时，通过增加通
道数量的方式来提高通信质量效果已不再明显。因此，双通道方案具有较高的性能价格比，为最科学的通
道配置方案。同时，国家电力调度通信中心《电网调度自动化与信息化技术标准》中对通道数量也提出了
意见。根据《电力系统调度自动化设计技术规程 DL 5003——1 3.3.3》规定: 远动通道应在通信设计中统
一组织。单机容量为300MW及以上或电厂总容量为800MW及以上的电厂，以及参加自动发电控制的电
厂和330kV及以上电压等级的枢纽变电站，应有2个独立的远动通道，当1个通道故障时，可进行自动切
换或人工切换。220kV枢纽变电站有条件时也可有2个独立通道。
随着电力通信的迅速发展，为保证调度自动化系统的稳定运行，建议110kV以上电压等级的变电站均
应配置2个独立的远动通道。
二、通道分析
就目前国内常用的通道方式进行分析:
直通电缆在远动主站和分站之间架设通信电缆，通信质量比较可靠，但是每一条通信电缆只有一条通
信信道，同时当传输距离较远时，衰耗比较严重。因此目前此方案采用的已经较少。
电力载波是我国电力通信发展初期的主要通信手段，其特点是高压线路所到之处，均能实现载波通讯。
但是模拟载波的波特率上限为600Bd，并且模拟载波和数字载波均有一个缺陷，载波机的数目随着端点之
间线路数目增加而增加。远动主站和分站之间有N条线路，就需要2N台载波机构成通信信道。随着中间
环节的增加，加大了故障几率，降低了可靠性。目前仍有大部分地区保留有载波方式，但其在电力通信中
的重要位置已呈下降趋势。
微波、特高频、扩频为无线传输方式，随着现代技术的发展，其运行可靠程度已经达到较高水平。综
合考虑安装成本、信道数量、可靠率、通信质量、维护等诸多因素，已经成为目前主流的通信方式。在电
力通信中已逐步取代载波占据主要地位。
光纤通讯以其传输速率高、容量大、稳定可靠等诸多优点获得认可，但其相对昂贵的造价让人止步，
目前主要用于通信主干道的建设。市区范围内距离调度主站较近，同时数据信息量较大的综合自动化站也
有采用光纤构造环网，提高通信可靠性。
卫星通信在传输信号时有一定的延时，但是不受地理位置的限制，对于不便采用其它通信方式的边远
或山区变电站而言是一个不错的选择。
三、影响通信可靠程度的因素
就同一种通信方式而言，波特率越高其误码率越高，可靠率降低。以载波模拟通信为例，以600Bd通
信时误码率较以300Bd通信时平均上升5倍。但是不同的通信方式其通信可靠程度又不一样。根据现场实
践经验，一般而言，微波通信可靠程度比载波通信高，但是比扩频通信低。光纤通信最为可靠; 而卫星通
信可靠程度介于光纤通信和扩频通信之间。对于不同厂家的通信产品、不同的外界环境和以及设备安装调
试工艺也对通信质量产生很大影响。
模拟通道的波特率较低，一般不超过600Bd。数字通道波特率一般高于600 Bd。就目前远动分站（RTU）
而言，一般均提供有数字接口，同时也通过Modem收发模拟信号。调度主站与分站之间的通信主要采用
两类规约: 一类是循环式远动规约，一类是问答式远动规约。循环式远动规约需要点对点的远动通道结构，
即每个分站均需要自己独立的通道。问答式远动规约可以多台分站信号转接在一路讯道上，通过站地址来
相互区分。调度主站接受信号是一种分时系统，它提供特定的时间段来接受特定通道的信号。综合自动化
变电站的信息量较常规RTU要大，在上传信息时其数据帧的帧长要增加，如果采用300Bd通信时，会发
生因数据帧接受不全而产生的丢帧现象。因此对于综合自动化变电站通信要采用600 Bd以上，建议使用
1200Bd。
总结
在进行调度自动化系统通道方案的制定时，如果资金等各方面条件允许:
1、应优先考虑通信可靠率高的通信方式。优先采用光纤、扩频等通道，避免采用载波、直通电缆等相
对落后的方案。以保证通道的良好运行，提高通信可靠率。
2、通道尽量要采用双通道配置方案。避免因通道中断而产生的通信故障，保证调度自动化系统能实时、
准确的为调度人员提供信息，确保电网安全、可靠、稳定、经济的运行。
3、通道波特率选择根据通道的不同，建议采用600 Bd以上方案，尽量不选用300 Bd的波特率。
4、优先选用数字通信方案。由于数字通信可靠率较高，优先考虑双数字通道方案。如果条件不允许，
尽量考虑一路数字、一路模拟方案，避免两路模拟通信方案。
