热敏开关原理
热继电器的原理和接线
热继电器的原理和接线
热继电器是一种常用于控制电路的电器元件。
其主要原理是利用热敏感材料的特性，当电流通过继电器时，产生的热量会使热敏材料发生相应的温度变化。
根据热敏材料的温度变化，热继电器可以实现电路的自动开关。
热继电器通常由两个主要部分组成：加热单元和控制单元。
加热单元由加热元件和热敏敏感元件组成，加热元件通过电流加热产生热量。
热敏感元件可以是热敏电阻、热敏电容或是热敏二极管等。
当电流通过加热元件时，热敏敏感元件会随着温度的变化发生相应的电阻、电容或电压改变。
控制单元由触发器和控制电路组成，触发器可以根据热敏敏感元件的变化，判断电路的状态。
控制电路会根据触发器的信号，对外部电路进行控制。
例如，在温度升高时，热敏敏感元件会改变触发器的状态，从而触发控制电路切断电路。
热继电器的接线有多种方式，常见的有单线接线和双线接线。
单线接线中，继电器的输入和输出线路是共用一条线路，通过控制电路来控制电源的接通和断开。
双线接线中，继电器的输入和输出线路分开，分别连接到不同的电源线路上。
这样可以独立控制输入和输出电路的开关状态。
总之，热继电器通过利用热敏感元件的温度变化，实现对电路的自动控制。
同时，根据不同的接线方式，可以实现不同的控制效果。
温度控制开关工作原理
温度控制开关工作原理
温度控制开关工作原理主要通过感温元件、比较器、触发器和继电器等组成。
以温度控制的目标温度设定值为基准，当被控物体的实际温度超过或低于设定值时，温度传感器会感知到温度变化并将信号传递给比较器。
比较器会将感温元件检测到的温度信号与设定值进行比较，并产生相应的输出信号。
如果实际温度高于设定值，比较器输出一个高电平信号；反之，如果实际温度低于设定值，比较器输出一个低电平信号。
触发器接收到比较器输出的信号后，根据不同的温度设定状态进行判断。
当触发器检测到比较器输出信号为高电平时，表示实际温度高于设定值，触发器会切换至通断状态。
通断状态由继电器控制，在接通状态下，继电器将通电给被控设备，使其工作。
而当比较器输出信号为低电平时，触发器则切换至断开状态，继电器断电，被控设备停止工作。
通过这样的工作原理，温度控制开关能实现对被控设备温度的自动控制和调节。
当温度超过或低于设定值时，开关能够及时切换设备的工作状态，保持温度在设定范围内。
这在工业生产和家庭生活中具有广泛应用。
热敏开关的工作原理
热敏开关的工作原理
热敏开关是一种能够根据温度变化而改变电气连接或断开状态的开关设备。
其工作原理是基于热敏电阻的特性，当环境温度发生变化时，热敏电阻的电阻值也会相应改变，从而引起开关状态的改变。
具体来说，热敏开关通常由热敏电阻和控制电路组成。
热敏电阻是一种特殊材料制成的电阻器，其电阻值会随着温度变化而变化。
当环境温度低于设定的阈值时，热敏电阻的电阻值较高，此时控制电路会断开或保持断开状态，表示开关处于关闭状态；而当环境温度高于阈值时，热敏电阻的电阻值降低，控制电路则会闭合或保持闭合状态，表示开关处于打开状态。
通过调整热敏电阻的阈值和控制电路的设计，可以使热敏开关适应不同的温度范围和开关应用。
例如，有些热敏开关可用于监测温度过高的电源或设备，并及时切断电源以防止火灾或其他危险；还有一些热敏开关可用于控制电路的通断，实现温度控制或温度调节的功能。
总之，热敏开关利用热敏电阻的特性，通过测量环境温度变化来实现电路的连接和断开，从而起到控制和保护的作用。

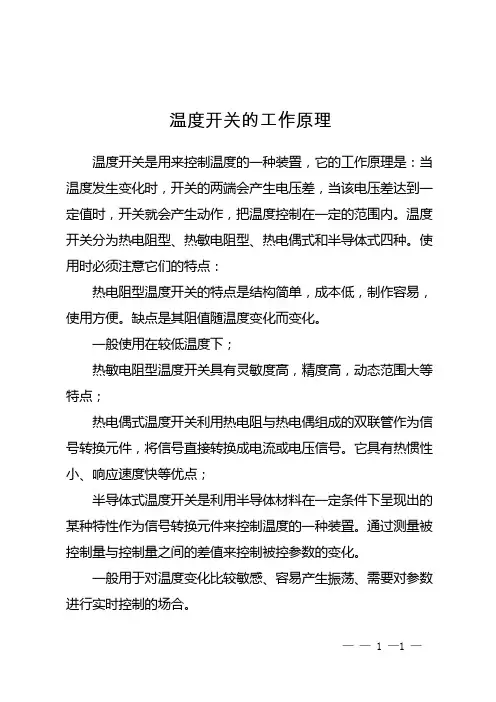

温度开关的工作原理
温度开关的工作原理
温度开关是用来控制温度的一种装置，它的工作原理是：当温度发生变化时，开关的两端会产生电压差，当该电压差达到一定值时，开关就会产生动作，把温度控制在一定的范围内。
温度开关分为热电阻型、热敏电阻型、热电偶式和半导体式四种。
使用时必须注意它们的特点：
热电阻型温度开关的特点是结构简单，成本低，制作容易，使用方便。
缺点是其阻值随温度变化而变化。
一般使用在较低温度下；
热敏电阻型温度开关具有灵敏度高，精度高，动态范围大等特点；
热电偶式温度开关利用热电阻与热电偶组成的双联管作为信号转换元件，将信号直接转换成电流或电压信号。
它具有热惯性小、响应速度快等优点；
半导体式温度开关是利用半导体材料在一定条件下呈现出的某种特性作为信号转换元件来控制温度的一种装置。
通过测量被控制量与控制量之间的差值来控制被控参数的变化。
一般用于对温度变化比较敏感、容易产生振荡、需要对参数进行实时控制的场合。
—— 1 —1 —。

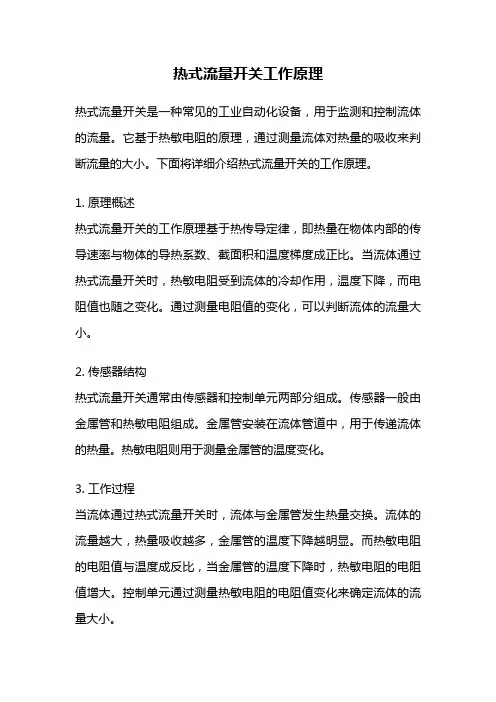

热式流量开关工作原理
热式流量开关工作原理热式流量开关是一种常见的工业自动化设备，用于监测和控制流体的流量。
它基于热敏电阻的原理，通过测量流体对热量的吸收来判断流量的大小。
下面将详细介绍热式流量开关的工作原理。
1. 原理概述热式流量开关的工作原理基于热传导定律，即热量在物体内部的传导速率与物体的导热系数、截面积和温度梯度成正比。
当流体通过热式流量开关时，热敏电阻受到流体的冷却作用，温度下降，而电阻值也随之变化。
通过测量电阻值的变化，可以判断流体的流量大小。
2. 传感器结构热式流量开关通常由传感器和控制单元两部分组成。
传感器一般由金属管和热敏电阻组成。
金属管安装在流体管道中，用于传递流体的热量。
热敏电阻则用于测量金属管的温度变化。
3. 工作过程当流体通过热式流量开关时，流体与金属管发生热量交换。
流体的流量越大，热量吸收越多，金属管的温度下降越明显。
而热敏电阻的电阻值与温度成反比，当金属管的温度下降时，热敏电阻的电阻值增大。
控制单元通过测量热敏电阻的电阻值变化来确定流体的流量大小。
4. 工作原理解析热式流量开关的工作原理涉及到两个关键参数：热敏电阻的电阻值和流体的流速。
首先，热敏电阻的电阻值随温度的变化而变化，温度越低，电阻值越大。
其次，流体的流速越大，流体对金属管的冷却作用越明显，金属管的温度下降越多。
因此，当流体的流速增大时，金属管的温度下降，热敏电阻的电阻值增大。
根据以上原理，可以得出以下结论：- 当流体的流速较小时，金属管的温度变化不明显，热敏电阻的电阻值较小；- 当流体的流速较大时，金属管的温度变化明显，热敏电阻的电阻值较大。
5. 工作特点热式流量开关具有以下几个特点：- 灵敏度高：热敏电阻对温度变化的响应速度较快，能够实时监测流体的流量变化。
- 宽测量范围：热式流量开关可根据不同的应用需求选择不同的传感器，实现不同流量范围的测量。
- 精度较高：热敏电阻的电阻值与流速之间存在一定的线性关系，可以实现较高的测量精度。
电机常用温控元件PTC、PT100与热敏开关
电机常用温控元件PTC、PT100与热敏开关PTC、PT100和热敏开关是电机绕组中常用的热敏元件，但功能与用途是不一样的。
PTC（热敏电阻）PTC（热敏电阻）是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。
通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。
PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度（居里温度）时，它的电阻值随着温度的升高呈阶跃性的增高。
陶瓷PTC是由钛酸钡（或锶、铅）为主成分，添加少量施主（Y、Nb、Bi、Sb）、受主（Mn、Fe）元素，以及玻璃（氧化硅、氧化铝）等添加剂，经过烧结而成的半导体陶瓷。
陶瓷PTC在居里温度以下具有小电阻，居里温度以上电阻阶跃性增加1000倍~百万倍。
保护电路中加装PTC热敏电阻时，一旦周边温度升温到某个温度临界点，热敏电阻电阻值的正温度系数会陡然增大，以致电阻值趋于无穷大。
利用这个特性通过控制电路一个开关信号，启动保护电路，从而实现对特定对象的保护。
当温度下降时，PTC会自动恢复常态，自动解除保护或报警状态，系统重新按预定要求正常运行。
PT100（铂热电阻）PT100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工作原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
但他们之间的关系并不是简单的正比的关系，而更应该趋近于一条抛物线。
PT100常用温度范围为-200至650度，与温度控制器配套使用，用于实时显示被测对象的温度。
热敏开关热敏开关是一种用双金属片作为感温元件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点，切断/接通电路从而起到控温作用。
热敏元件工作原理
热敏元件工作原理
热敏元件是一种温度敏感的电子元件，其工作原理基于热电效应。
通过改变元件的温度，可以改变其电阻值或产生电压信号。
热敏元件主要包括热敏电阻和热敏电偶两种常见类型。
热敏电阻是一种根据温度变化而改变电阻值的电阻器。
它由一种特定的材料制成，在常温下的电阻值较低，随着温度的升高，电阻值逐渐增加。
这是因为随着温度升高，材料内部的电子活动增加，电子与晶格的碰撞增加，电阻值随之增加。
热敏电阻单元通常作为传感器或温度测量元件使用。
热敏电偶是由两种不同材料通过焊接或焊接连接而成的电极对。
当两种材料的接触点受到外界温度变化的影响时，由于两种材料的热膨胀系数不同，使得电偶的接触点产生电势差。
这种电势差与温度之间存在一定的线性关系。
通过测量电偶之间的电势差，可以确定当前的温度。
热敏元件经常被用于温度传感器、温度控制器、温度补偿电路等各种应用中。
通过监测热敏元件的电阻或电势差变化，可以实现对温度的测量与控制。
开关电源原理图各元件功能详解
电源原理图--每个元器件的功能详解!▽FS1:由变压器计算得到Iin值以此Iin值（0.42A）可知使用公司共享料2A/250V , 设计时亦须考虑Pin（max）时的Iin是否会超过保险丝的额定值。
TR1（热敏电网）：电源启动的瞬间，由于C1（一次侧滤波电容）短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内（115V/30A，230V/60A），但因热敏电阻亦会消耗功率，所以不可放太大的阻值（否则会影响效率），一般使用5。
-10。
热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大（一般使用在大瓦数的Power上）。
VDR1（突波吸收器）:当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端（Fuse之后），加上突波吸收器来保护Power（一般常用07D471K），但若有价格上的考虑，可先忽略不装。
CY1 , CY2(Y-Cap):Y-Cap 一般可分为Y1及Y2电容，若AC Input有FG（3 Pin）一般使用Y2- Cap，AC Input若为2Pin（只有L，N）一般使用Y1-Cap，Y1与Y2的差异，除了价格外（Y1较昂贵），绝缘等级及耐压亦不同（Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有〃回〃符号或注明Y1），此电路蛭蟹G所以使用Y2-Cap , Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电（Leakage Current ）必须符合安规须求（3Pin公司标准为750uA max）。
CXl（X-Cap）、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为：FCC Part 15J Class B 、CISPR 22（EN55022） Class B两种,FCC测试频率在450K〜30MHz , CISPR 22测试频率在150K〜30MHz , Conduction可在厂内以频谱分析仪验证，Radiation则必须到实验室验证，X-Cap 一般对低频段（150K〜数M之间）的EMI防制有效，一般而言X-C叩愈大，EMI防制效果愈好（但价格愈高），若X-C叩在0.22uf以上（包含0.22uf），安规规定必须要有泄放电阻（RX1，一般为1.2MQ 1/4W）。
热保护开关工作原理
热保护开关工作原理
热保护开关（Thermal protection switch）是一种用于监测和保护电器设备（如电机、变压器、电子设备等）的热过载的一种电器保护装置。
它的工作原理是基于热效应。
热保护开关通常包含一个热敏元件，这个热敏元件可以是一个热敏电阻（PTC）或热敏电敢（NTC）。
当监测到设备温度超过了设定的额定温度时，热敏元件会改变其电阻值。
例如，在PTC热敏元件的情况下，当设备温度升高时，PTC 的电阻值会迅速增加。
一旦电阻值超过预设的阈值，热保护开关将断开电路，从而切断电流供应到被保护设备。
这样可以防止设备过热而引发安全问题或设备损坏。
热保护开关还通常与其他保护装置，如断路器或熔断器相结合使用，以提供更可靠的保护。
当热保护开关触发断开电路时，断路器或熔断器将停止电流流动，同时提供可独立恢复的过载保护。
总之，热保护开关通过监测设备温度并在超过额定温度时断开电路，来保护电器设备免受过热的损坏。
这种保护机制可以确保设备安全运行，并防止潜在的火灾风险。
温度开关构造
温度开关构造以温度开关构造为标题，我们来探讨一下温度开关的原理和应用。
一、温度开关的原理温度开关是一种基于温度变化来控制电路开关状态的装置。
它通常由温度传感器和电路控制部分组成。
温度传感器可以通过感应环境温度的变化来输出相应的电信号，而电路控制部分则根据传感器输出的信号来判断是否达到设定的温度阈值，并控制电路的开关状态。
二、温度开关的构造1. 温度传感器温度传感器是温度开关的核心组成部分，它能够感知周围环境的温度变化并将其转化为电信号。
常见的温度传感器有热敏电阻、热电偶、热电阻、半导体温度传感器等。
这些传感器的工作原理各有不同，但都能够准确地测量温度并将其转化为电信号输出。
2. 电路控制部分电路控制部分是温度开关的关键，它根据温度传感器输出的电信号来判断是否达到设定的温度阈值，并控制电路的开关状态。
一般来说，温度开关有两种工作模式：通断型和调节型。
- 通断型温度开关：当温度达到设定的阈值时，温度传感器输出的电信号会触发电路控制部分，使得电路开关闭合或断开，从而控制所连接设备的工作状态。
- 调节型温度开关：除了具备通断型温度开关的功能外，调节型温度开关还可以根据温度的变化来调节设备的工作状态。
具体来说，它可以根据温度高低来控制设备的功率输出或调整设备的工作模式。
三、温度开关的应用温度开关在许多领域都有广泛的应用，以下是一些常见的应用场景：1. 家用电器温度开关在家用电器中起到重要的作用。
例如，冰箱中的温度开关可以根据冰箱内部的温度变化来控制制冷系统的运行；空调中的温度开关可以根据室内温度来控制空调的制冷或制热功能。
2. 工业自动化在工业自动化领域，温度开关被广泛应用于温度控制和保护。
例如，温度开关可以用于控制工艺设备的温度，防止设备过热或过冷而引发故障；它还可以用于监测电气设备的温度，当温度超过安全范围时及时断开电路，保护设备的安全运行。
3. 汽车工业温度开关在汽车工业中也扮演着重要的角色。
例如，汽车发动机的温度开关可以监测发动机的温度，当温度过高时及时触发散热系统，防止发动机过热；汽车空调中的温度开关可以根据车内温度来控制空调系统的制冷或制热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热敏开关原理
热敏开关是一种利用热敏电阻特性来实现开关控制的电子元件。
它的原理是基于热敏电阻在温度变化时电阻值发生变化的特性，从
而实现对电路的控制。
热敏开关主要应用于温度控制、温度测量、
温度补偿等领域，具有灵敏度高、响应速度快、结构简单等特点。
热敏开关的工作原理可以简单描述为，当环境温度升高或降低时，热敏电阻的电阻值会相应地发生变化。
在设计中，通常会将热
敏电阻与其他元件（如比较器、触发器等）组合在一起，形成一个
闭环控制系统。
当环境温度达到设定值时，热敏电阻的电阻值会触
发系统，从而实现开关的控制。
热敏开关的原理可以进一步分为两种类型，一种是基于正温度
系数（PTC）的热敏开关，另一种是基于负温度系数（NTC）的热敏
开关。
PTC热敏开关在温度升高时电阻值增大，而NTC热敏开关在
温度升高时电阻值减小。
这两种类型的热敏开关在实际应用中具有
不同的特点和用途。
在实际应用中，热敏开关可以用于温度控制，例如在电热水壶中，当水温达到设定值时，热敏开关可以自动断开加热电路，从而
实现温度控制。
此外，热敏开关还可以用于温度测量，例如在温度
计中，通过测量热敏电阻的电阻值变化来获取环境温度信息。
总的来说，热敏开关作为一种基于热敏电阻特性的电子元件，
具有广泛的应用前景。
它在温度控制、温度测量、温度补偿等领域
发挥着重要作用，为各种电子设备的稳定运行提供了有力支持。
随
着科技的不断进步，相信热敏开关在未来会有更广泛的应用和发展。
