风电机组变桨、偏航轴承使用手册

合集下载

华锐SL1500机组调整偏航功率值作业指导书

华锐SL1500机组调整偏航功率值作业指导书

华锐SL1500机组偏航功率值调节作业指导书1、适用范围本标准适用于华锐SL1500风力发电机组,机组会因偏航功率过低或过高而报故障,偏航功率低于2KW或高于10KW,需重新调整偏航功率值工作指导。

2、使用工具、材料主要工具:50mm两用扳手、50套筒、大于或等于550Nm力矩扳手备用工具:电动液压泵站、配套5m油管、3MXT液压力矩扳手、多用插座3、作业步骤3.1 做好个人防护,登入机舱。

3.2 利控制面板控制机舱偏航,观察偏航功率值,判断偏航功率值是过大还是过小。

3.3 如偏航功率低于2KW,需增大偏航侧面轴承的扭矩值;如偏航功率高于10KW,需减小偏航侧面轴承的扭矩值。

3.4 用50mm两用扳手完全松开侧面轴承上的30个锁紧螺母。

3.5 如图1所示对偏航侧面轴承进行编号,从前向后从左向右顺时针编号1、2、3、4、5、6,1与3为对角侧面轴承,2与6为对角侧面轴承。

图1偏航侧面轴承位置编号示意图3.6 偏航侧面轴承按照对角方式,每个偏航侧面轴承上的预紧螺栓按图2中所示标号顺序依次调整力矩值。

(偏航功率过低的调高力矩值,偏航功率过高的全部预紧螺栓打松,再调整力矩值),调整时按照200Nm ,300Nm ,400Nm ,450Nm 依次调高力矩值。

每调整完一遍力矩值,查看偏航功率的值是否满足要求(夏季建议功率值在4~5KW 范围内为好,冬天建议功率值在5~6KW 范围内为好)。

图2 偏航侧面轴承3.7 用手依次带紧锁紧螺母,然后用力矩扳手将其力矩调整为300Nm 。

4、注意事项4.1 在工作过程开始之前一定要检查吊物孔盖板是否改好、盖板是否固定牢靠,防止在工作过程中出现脚下踩空而导致的安全事故。

4.2 在工作开始前检查偏航衬垫的滑动面是否有油污,如果有油污应先清理油污再进行偏航功率值的调节。

因为油污会对偏航功率值有较大影响。

4.3 在调节偏航功率值的过程中,一定要佩戴安全帽,由于工作空间有限,特别容易碰到头部,所以佩戴安全帽可以有效的保护头部。

轴承使用手册

轴承使用手册

轴承使用手册一、引言使用手册是帮助用户正确使用轴承并维护其性能的重要参考资料。

本手册将详细介绍轴承的基本知识、安装、调试、维护等内容,以确保轴承的正常运行和延长其使用寿命。

二、轴承类型1. 按承载特性分类轴承根据其承载特性可以分为球轴承、滚子轴承和滑动轴承。

其中,球轴承适用于低速、低精度和缺乏刚度要求的场合;滚子轴承适用于高速、高精度和需要较高刚度的场合;滑动轴承主要用于重载和低速场合。

2. 按轴承结构分类轴承按其结构可分为单列轴承和双列轴承。

单列轴承由外圈、内圈、滚动体和保持架组成,适用于承受单向负载;双列轴承由两个相邻的轴承组成,可承受双向力。

3. 按轴承用途分类根据轴承的用途可分为深沟球轴承、角接触球轴承、圆锥滚子轴承等。

深沟球轴承广泛应用于机床、电机、汽车等领域;角接触球轴承适用于高速转动设备;圆锥滚子轴承常用于汽车差速器等对承载能力要求较高的设备。

三、轴承的安装与调试1. 安装前准备在安装轴承之前,需要先检查轴承的各个部件是否完好,并清洁工作环境和安装位置,确保无杂物、尘土等干扰因素。

2. 安装方法轴承的安装可以采用热装法、冷装法和冷热装法。

热装法通常适用于内圈安装,通过加热内圈使其膨胀,然后轻松滑入轴上;冷装法适用于外圈安装,通过冷却外圈使其收缩,然后装配到座孔上。

3. 轴承的调试安装完成后,应进行轴承的调试工作。

调试包括检查轴承是否安装正确、润滑情况是否良好以及轴承转动是否灵活等。

如发现异常情况,应及时排除。

四、轴承的维护与保养1. 润滑轴承的润滑非常重要,可以采用脂润滑、油润滑和固体润滑等方式。

在润滑过程中,需要根据工况条件和轴承型号选择合适的润滑剂,并进行定期更换和补充。

2. 清洁保持轴承的清洁是延长轴承寿命的关键。

在清洁轴承时,需要使用专用的清洗剂和清洗设备,彻底清除轴承表面的污垢和残留物。

3. 检查和检测定期检查轴承的运行状态,检测是否存在异常磨损、断裂或变形等问题。

可以运用振动分析、温度检测等方法来判断轴承是否需要更换或维修。

明阳2.0型风力发电机组用户手册(电气)

明阳2.0型风力发电机组用户手册(电气)
4 机组运行状态 .......................................................................... 18 4.1 控制流程图 ........................................................................ 18 4.2 运行模式 .......................................................................... 18
航对风。
风机机舱罩由玻璃钢制成,它可保护机舱内部各组件免受雨、雪、灰尘、太阳辐射等的破坏。从
塔架内通过爬梯可以到达机舱,爬梯上配备有助爬器(可选)。
机舱内部包含有一台维护吊机,额定起重重量为 250kg。
塔架外形为锥形,塔架采用特殊的防腐蚀保护工艺,保证风场当地环境生存期的防腐要求。
风力发电机组的所有功能由控制系统启动并管理,并具有先进的控制策略。
5.4 机组操作 .......................................................................... 29 5.4.1 就地操作 ...................................................................... 29 5.4.2 远程操作 ...................................................................... 35
变流器与电网连接。
风力发电机制动系统由两部分组成,其主制动器为空气动力学制动,通过 3 个叶片独立变桨实现。

风力发电机组服务手册

风力发电机组服务手册

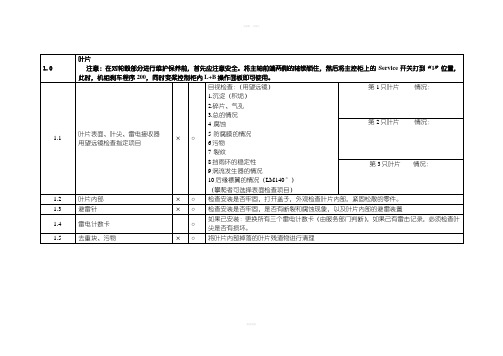

9.1 清理滑环内部○小心地清理滑环接触面:用干刷子先清理,再用95%以上的工业酒精彻底地喷涂,用脱脂棉签清除掉零星的污物,最后用压缩空气(气雾剂)去除其它污物,如有必要,用吹风机吹干。

9.2 检查插座×○检查插座是否松动。

9.3 检查拉杆×○检查拉杆紧力情况。

10.0 联轴器10.1 联轴器钢性情况×○检查涂层上是否有裂纹,圆盘是否有变形及断裂现象。

10.2 检查标记线×○检查联轴器上的标记(记号笔划线)是否有错位现象。

10.3 RADEX-N165 NANA4联轴器止退螺栓×○全部DIN916 M16*50 80 24hh 胀紧轴套上螺栓×○14 DIN931(10.9)M20*65 470 30hh 胀紧螺栓×○全部6011.0紧急刹车11.1 A.刹车片的拆卸:1.左部刹车片取出方式:松掉刹车盘2个紧固螺钉(上下各一个--松开左部刹车片调整螺栓--取出左面刹车片.2.由部刹车片取出方式:松掉刹车盘2个紧固螺钉(上下各一个)--将右部刹车片调整螺栓松开—顺时针转动螺钉—右边刹车装置被顶开一定间隙—取出右边刹车片.B.用卡尺测量刹车片厚度(磨损部位小于5mm则需更换)C .刹车片的安装及间隙调整:1. 安装右部刹车片( 拧紧刹车片2个紧固螺钉<上下各一个>)--左右拧动右部刹车片调整螺栓—用塞尺测量刹车片间隙,直到间隙为1.25mm—将调整螺栓孛帽锁死2. 安装左部刹车片(拧紧刹车片2个紧固螺钉<上下各一个>--左右拧动左部刹车片调整螺栓—用塞尺测量刹车片间隙,直到间隙为1.25mm4.0 变桨控制机构(包括轮毂电气设备)4.1 检查变桨控制齿轮箱油位齿轮箱旋转至垂直位置。

:取下油封。

油位必须上升到螺纹底部边缘(如果齿轮箱有油溢出,则没必要加油)。

4.2 变桨齿轮箱换油每5年油加到注油口位置,约3×5升4.3 密封,齿轮箱-电机×○检查螺栓是否松动。

OAT变桨系统手动操作手册_存档版_

OAT变桨系统手动操作手册_存档版_

轴3:中控箱加热器不加热
ON
外部24V电源供电正常
广东明阳风电技术有限公司 广东省中山市火炬开发区建业路 528437
第5页共7页
资料提供部门:
技术中心
红色
OFF
X20:5
ON
红色
OFF
MY1.5Se OAT 变桨系统手动操作手册
外部24V电源供电中断 PMM24V电源输出正常 PMM24V电源输出中断
说明:由于变桨系统没有接入 24V 硬接信号线:EFC、watch dog,没有接 入外部 24V 电源,没有与风机主控进行通信,所以 PMM 和 PMC 上与之有关的 指示灯会指示失常,但不会影响手动操作的执行。
6.式选择开关处于 0 档位置,依次断
广东明阳风电技术有限公司 广东省中山市火炬开发区建业路 528437
第6页共7页
资料提供部门:
技术中心
MY1.5Se OAT 变桨系统手动操作手册
文件号:0MF.460.023 版 本:1.0 日 期:2009-9 级 别:
开中控箱内的电路保护开关、中控箱 400VAC 主电源开关和轴控箱上的电池供电 开关。确保所有轴控箱开关已断开,确保中控箱电源开关已断开。
松开驱动按钮,转动停止。
不执行手动操作时要将手动模式选择开关拨到 0 档: 统误动作。
4. PMM 状态指示说明
指示灯
状态
PMM状态指示灯指示说明 状态说明
广东明阳风电技术有限公司 广东省中山市火炬开发区建业路 528437
,防止变桨系
第4页共7页
资料提供部门:
技术中心
MY1.5Se OAT 变桨系统手动操作手册
与 PMM 的一致 与 PMM 的一致

风力发电设备使用说明书

风力发电设备使用说明书

风力发电设备使用说明书使用说明书一、产品概述风力发电设备是一种利用风能将其转化为电能的设备,广泛应用于各类发电场所。

本使用说明书旨在向用户提供详细的使用指南,确保用户正确、安全地操作风力发电设备。

二、安装与组装1.选择安装位置:选择一个无障碍、充分暴露在风中的位置进行安装,远离高楼大厦、树木、电线等障碍物。

2.组装:将各个组件正确连接,确保连接紧固、电线接触良好。

三、开机前准备1.检查设备:确保设备连接牢固,无松动或磨损现象。

2.检查电缆:检查电缆的绝缘情况,如果发现损坏应及时更换。

四、开机操作1.打开主电源开关:将主电源开关置于"ON"位置。

2.启动风力发电设备:按下启动按钮,设备开始运转。

3.监测发电指示:观察设备上的发电指示灯,确保设备正常运行。

五、停机操作1.关闭风力发电设备:按下停机按钮,设备停止运转。

2.关闭主电源开关:将主电源开关置于"OFF"位置。

六、设备维护1.定期检查:每隔一段时间对设备进行检查,确保各部件无松动、损坏现象。

2.清洁设备:定期清洁设备表面,清除灰尘和污垢。

3.及时维修:如果发现设备存在故障或异常情况,应及时联系售后服务中心或专业维修人员处理。

七、安全注意事项1.禁止靠近旋转部分:设备运转时,绝对禁止靠近旋转部分,以免造成人员伤害。

2.禁止操作不当:请仅由经过专业培训的人员操作风力发电设备,以免发生意外事故。

3.避免恶劣天气:如果遭遇强风、雷雨、冰雹等恶劣天气,请及时停机并采取应对措施。

八、故障排除在使用过程中,如果遇到设备故障,请参考以下故障排除指南:1.无法启动:检查电源是否正常连接,电线是否健康。

2.设备发热:检查散热系统是否正常运行,是否存在堵塞情况。

3.异常噪音:检查设备连接是否牢固,是否有松动部件。

如果以上故障排除指南仍无法解决问题,请联系专业维修人员。

九、环境保护在使用和维护设备时,请注意环境保护:1.合理用电:请勿浪费电能,节约用电。

WT1650风力发电机组用户手册-维护指南

WT1650风力发电机组用户手册-维护指南运用文件版权专有违者必究名称 WT1650风力发电机组用户手册-维护指南编号 TW01-000-00-00-00SC 版本 01前言用户文件在安装和调试设备之前,请您务必阅读以下安全规则和警告,以及设备上粘贴的所有警示标志。

确保警示标志置于醒目的地方,并更换已脱落或损坏的标志。

本文件适用于WT1650风力发电机组(以下简称:风机),主要描述该型号风机的部件维护信息。

如果在设备供应合同中没有不同的规定,那么本手册中所有条款必须严格执行。

假如本手册中个别条款不适用,而且不会影响其它内容,则其它内容必须严格执行。

在执行任何操作过程中,必须按照最新版本的标准、代码和规则及条款的要求。

假如有多种标准、代码和规范可以选择,则必须采用要求最严格的来执行。

如果设备供应商对手册操作内容有修改,其必须书面通知业主;如果业主对设备有疑问,或者对该手册操作内容需要进行更改,则在更改前必须以书面形式向设备供应商提出并确认。

关于维护通则:只允许有资质的人员(比如:胜任的人或类似资质人员)对风机进行维护装配工作。

对于特殊型号的风机来说,装配人员必须接受特殊培训。

维护计划列出了风机从开始运行后20年的维护工作。

维护时间(年)是从首次运行后开始,确定维护计划表。

维护工作分为4个级别:维护A为首次运行后1~ 3个月维护,本次维护为单次维护工作,每台风机只执行一次,重新紧固所有的螺栓。

维护B为半年维护,每次执行的时间误差是±1个月。

维护C为一年维护, 每次执行的时间误差是±1个月。

维护X为扩展维护(X1:建议每隔三年进行维护的项目;X2:建议每隔五年进行的维护项目),每次执行误差不超过±1月。

进行维护和检查工作前,应查阅维护记录,可以了解风机当前的状态和一些特殊的情况。

每次维护和检查完成后,应及时查阅每台风机维护记录,认真分析每台风机维护情况和运行状态,整理编写出本次风场维护报告,并找出风机的质量隐患针对性开展专题解决。

金风1500KW风力发电机组现场调试手册A0_Switch变流、SSB变桨、贺德克水冷_

II
Q / JF 2SJ1500SM.19-2009
金风 1500kW 风力发电机组现场调试手册
(Switch 变流/SSB 变桨/贺德克水冷)
1 范围
本手册规定了金风 1500kW 风力发电机组(Switch 变流/SSB 变桨/贺德克水冷)整机调试要求。 本手册适用于金风 1500kW 风力发电机组(Switch 变流/SSB 变桨/贺德克水冷)现场整机调试。
sICS
Q/JF
新疆金风科技股份有限公司企业标准
Q/JF 2SJ1500SM.19-2009
金风 1500kW 系列风力发电机组 现场调试手册
(Switch 变流/SSB 变桨/贺德克水冷)
版 本:AO 编 制: 校 对: 审 核: 标准化: 批 准:
2009-08-12 发布
2009-08-12 实施
新疆金风科技股份有限公司 发布
Q / JF 2SJ1500SM.19-2009
目次
前言 ................................................................................. II 1 范围 ............................................................................... 1 2 调试条件 ........................................................................... 1 3 调试人员要求 ....................................................................... 1 4 注意事项 ........................................................................... 1 表 1 调试步骤表 ........................................................................ 2 附录 A(规范性附录)主控程序下载 ...................................................... 12 附录 B(规范性附录)显示面板及就地监控程序下载 ........................................ 28 附录 C(规范性附录)变流程序及参数下载 ................................................ 41 附录 D(规范性附录)水冷系统参数检查 .................................................. 52 附录 E(规范性附录)液压系统说明 ...................................................... 54 附录 F(规范性附录)SSB 变桨系统现场调试手册 .......................................... 58 附录 G(规范性附录)强制预充电及主空开、发电机侧空开闭合测试 .......................... 69 附录 H(规范性附录)兆欧表 ............................................................ 70 附录 I(规范性附录)发电机拖动测试 .................................................... 72 附录 J(规范性附录)并网测试说明 ...................................................... 73 附录 K(规范性附录)JF1500 机组功率调节方法 ........................................... 75

明阳2.0型风力发电机组用户手册(电气)


航对风。
风机机舱罩由玻璃钢制成,它可保护机舱内部各组件免受雨、雪、灰尘、太阳辐射等的破坏。从
塔架内通过爬梯可以到达机舱,爬梯上配备有助爬器(可选)。
机舱内部包含有一台维护吊机,额定起重重量为 250kg。
塔架外形为锥形,塔架采用特殊的防腐蚀保护工艺,保证风场当地环境生存期的防腐要求。
风力发电机组的所有功能由控制系统启动并管理,并具有先进的控制策略。
II
MY2.0 型风力发电机组 文件号:MF.W16.410.006
电气用户手册
版 本:V1.0
1 前言
1.1 概述
为了保证安全操作风力发电机组,相关人员须认真阅读并遵守本手册的安全操作指南,任何错误 操作和违章行为都可能导致机组严重损坏或危及来访人员。本手册内容包括:安全操作指南、机组的 基本技术参数、机组零部件说明以及操作系统说明。
I
MY2.0 型风力发电机组 电气用户手册
文件号:MF.W16.410.006 版 本:V1.0
5.3 操作、监视界面 .................................................................... 24 5.3.1 系统总览界面 .................................................................. 24 5.3.2 用户登录界面 .................................................................. 25 5.3.3 机组浏览器界面 ................................................................ 25 5.3.4 系统综览趋势图界面 ............................................................ 26 5.3.5 手动控制系统界面 .............................................................. 27 5.3.6 温度界面 ...................................................................... 28

联合动力1.5MW风机运行手册

国电联合动力1.5MW风机运行手册规范号:V-70.1-00.BA.00.00-A-A第 1 页共 72 页修订记录修订发布时间修改页数修改版A 2008-9-16 - 第一次发布以下有效的文件是本文件的一部分零件/制造指定文件编号修订轴承球状滚动轴承(固定式)SKF转子轴承240/530-ECA-W33 无球状滚动轴承(松开式)SKF转子轴承239/670-CA-W33 无変桨轴承罗特爱德変桨轴承工程号46-89606092.45.1900/01.134333.2A 28.02.2008偏航轴承罗特爱德変桨轴承工程号46-89377062.40.2722/00.150522.2A 27.02.08齿轮箱齿轮箱-jake 齿轮箱PPSC1290 MYBA 221358 221358齿轮箱冷却系统 jake(Hydac)齿轮箱油冷却单元3353678 WGK -2-0-W螺栓扭入式加热单元jake(Helios GmbH))螺栓扭入式加热单元O / 52, G2,690V AC3060007 12.06.2003齿轮箱支撑ESM ML0/-001-kd 联轴器带刹车盘的联轴器高速联轴器RADEX – N 165NANA4spec.KTR-N 47180 E 2007-8-7发电机发电机-VEM 发电机DASAA5023-4UFBAD.06028.00 DEK-0383310 to 30Sep-07引擎速度感应器VEM(Leine+Linde)865 04-06.17 PS 无弹性轴承发电机轴承ESM – ML01 / 003 发电机弹性轴承(高度137mm)ML 01 / 003 2001-3-27液压系统转子刹车Svendborg - 单面制动刹车盘BSAK 300MEB-3000-064 A 02.05.07偏航刹车Svendborg 偏航刹车盘BSAB90-S-401MEB-0090-002 B 07.06.2007制动开关Svendborg 制动开关DEB-INDI-002 27.06.2005第 2 页共 72 页液压泵站Svendborg 液压单元通常/寒冷气候下MEH-1010-0139-802 A 07.05.07変桨系统変桨齿轮箱Bonfiglioli変桨齿轮箱P100/112 706 T3R変桨控制SSB 変桨系统CWE1.5MW88-80-61*00 00 23.08.2007変桨DS电动机SSBSSB DC电动机GHTIF-0720.0403.8101000025.doc 00 25.03.2007发电机转速表感应器-SSB 发电机转速表感应器KTD4-3SA4Y…09/2003偏航控制(3x)SSB変桨绝对编码器GM401Z21限位开关(6x)SSB (行程开关)限位开关91°和 95无无偏航系统偏航齿轮电动机(邦飞利)带电动机的偏航驱动711T4W-56300360ABonfiglioli润滑central lubrication(3x)林肯润滑泵单元644-40549-2-P203-4xLBO-1K6-24-1A1.01central lubrication(1x)林肯润滑泵单元P40131400114-P401-SSV6-V-24Dc-1XN-1A1.1-S4电气系统控制-aerodyn#1柜S-70.1-EL.CD.00.00-A-B控制-aerodyn#2柜S-70.1-EL.CD.00.00-A-B控制-aerodyn cabinet(coldclimate)S-70.1-EL.CD.00.01-A-A风机-ABB inverter V-70.1-EL.00.00.01-A-A开关柜的变压器罩1#变压器Trafo690/400V40kVA开关柜的变压器罩2#变压器Trafo690/400V52kVA第 3 页共 72 页变压器塔架基变压器塔架基Trafo690/400V15kVA冷却系统过滤器(寒冷气候)Witt &Sohn过滤器箱Type4.1nacelle cooling-Witt&Sohn 轴向风扇S-X8UL5-V2.25-400-G-3水/空气冷却器Hydac水/空气冷却器OK-EL11LLL-L-3-0-W So71R11/3193水循环冷却单元Hydac水冷单元3353678WGK-2.0.W加热油加热器(寒冷气候)Jake (Hydac)油加热器690V50Hz–3ph10KW CWE装配和扩展带防坠落装置的梯子国电联合动力公司文件无法获得照明塔架和机舱S-70.1-EL.CD.00.00-A-B机舱内的吊车机舱内的吊车紧急照明系统(塔架内)国电联合动力公司文件无法获得紧急电源S-70.1-EL.CD.00.00-A-B感应器风速感应器Lambrechtmanual wind sensorsindustry制造风向感应器14567 风向感应器Lambrechtmanual wind sensorsindustry制造风速感应器14577风向和风速感应器-AdolfThies 风向和风速感应器Draw-no.M232子系统防雷击保护-Lambrecht 避雷针Draw-no.32.14565.028000.4航标灯文件无法获得电话/监控--国电联合动电话/监控文件无法获得第 4 页共 72 页力其他涉及的文件指定文件编号修订编号风险评估国电联合动力DIN VDE 0100,0105,0110数据表D-70.1-GP.00.00.02-A A30.04.07 试运行认证维护手册A-70.1-00.WI.00.00-A A电气配线图德国联邦法定事故保险及预防研究院带电作业(HVBG)到目前为止所有维护及修理程序A-70.2-00.WI.00.00-A A检查所需装备对于风机的检查,在个人防护设备之外还必须携带以下设备:⏹滑降用具(100米长绳子,真空包装),永久的但是至少在检查维护过程中放置在紧急出口处。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
风电机组变桨、偏航轴承
使用手册
大连冶金轴承股份有限公司

变桨、偏航轴承对风机设计时结构的要求

a. 变桨、偏航轴承变桨、偏航轴承安装面必须与安装支承面的尺寸相同。 b. 变桨、偏航轴承安装表面设计负载时的最大变形量 在承受负载的状态下,风机的变桨、偏航轴承安装支承面会产生变形,超过一 定范围就会使变桨、偏航轴承不能正常旋转,甚至会造成风机不能正常工作,风 机在设计时要通过有限元分析计算,保证装支承面负载时产生的变形不超过(表 一)允许的最大负载变形。 表一 轴承回转 中心园直径 允许偏差 ≥ 1000 0.40 安装支承面允许的最大负载变形 ≥ 1250 0.48 ≥ 1500 0.50 ≥ 1750 0.61 ≥ 2000 0.67 ≥ 2500 0.80
B:安装法兰面宽度
垂直度偏差 δ w 是指在安装法兰面宽度范围内角度的偏差。 垂直度偏差 δ w 在安装法兰面宽度范围偏差不大于平面度偏差的50%
表二
变桨、偏航轴承安装支承面平面度偏差要求表 ≥ 1000 0.15 ≥ 1250 0.18 ≥ 1500 0.20 ≥ 1750 0.23 ≥ 2000 0.25 ≥ 2500 0.3
282 367 448 554 653 896 1043 1177 1405 1622 1887 2138 2441
12
三.使用维护
1.点捡周期 点捡周期 每周 首次运行三个月时 每三个月 检查与维护内容 加注变桨、偏航轴承沟道和齿轮润滑脂(集中自动润滑) 检查螺栓预紧力,必要时拧紧 加注变桨、偏航轴承沟道和齿轮润滑脂(手动润滑) 检查润滑脂收集容器,清空废润滑脂,必要时更换收集容器。 每六个月 每十二个月 检查密封圈,如失去密封效果,及时更换。 检查螺栓预紧力,必要时拧紧
11Leabharlann 完成安装后变桨、偏航轴承必须稳定均匀的旋转。因为与变桨、偏航轴承相 安装的部件偏差和螺栓拧紧的作用力对旋转都有影响, 影响严重时会产生比较大 的启动摩擦力矩。 表十二 安装螺栓紧固过程拧紧力矩的分配 步骤 1 安装螺栓尺寸 30%
拧紧力矩 MA
步骤 2 80%
单位 Nm
步骤 3 100%
紧固件等级:10.9
模数 允许的侧隙
22 0.66~0.88
24 0.72~0.96
25 0.75~1.00
28 0.84~1.12
30 0.9~1.20
10
(3). 侧隙的调整, 将齿圈齿跳标识位置转到与驱 动齿轮的啮合位置,用塞尺检测侧 隙。 (如图)所示,若啮合最紧密点 上的数值与给定数值有偏差,则必须 移动驱动齿轮,调整与变桨、偏航轴 承齿圈的中心距;若驱动齿轮不能移 动 则 可 通 过 调 整 变 桨 、 偏 图十一 航轴承来齿轮中心距。若以上方法仍
7
表九
公制螺纹使用力矩扳手时拧紧力矩和预紧力 拧紧扭矩 螺栓等级 10.9 安装螺栓尺寸 单位:Nm Nm M20 M22 M24 M27 M30 481 661 830 1230 1661 安装预紧力 螺栓等级 10.9 单位:kN KN 173 216 249 328 398
表十
液压拉伸器拧紧螺栓的预紧力 安装预紧力 螺栓等级 10.9 紧固螺栓尺寸 单位:kN KN M24 M27 M30 M33 M36 M42 M45 M48 M52 M56 M60 M64 M68
9
支承面平面度、垂直度的不合格零件。 d. 齿轮啮合的侧隙调整 在变桨、偏航轴承安装螺栓初步预紧后,应调整齿圈与驱动齿轮侧隙,保证 运转平稳和灵活。 (1).齿轮跳动的标识: 变桨、偏航轴承齿圈在出厂时,在齿轮跳动最大处的齿和相邻的齿用绿色油 漆做了涂色标识。 (2).侧隙的安装要求 齿圈与驱动齿轮的侧隙要求 Dr(侧隙)=(0.03~0.04)m m—齿轮模数 允许齿圈与驱动齿轮的侧隙范围见表十一。 应该注意的是: 齿圈与驱动齿轮的侧隙太小会产生反作用力,加速磨损啮合部 位,甚至可能会损坏小齿轮。齿圈与驱动齿轮的侧隙过大会导致摆动和振动,甚 至可能会损坏齿面。 单位:mm
M20 M24 M30
144 249 498
385 664 1329
481 830 1661
表安装螺栓紧固过程预紧力矩的分配 步骤 1 紧固螺栓尺寸 30%
预紧力 FM
步骤 2 80%
单位:kN
步骤 3 100%
紧固件等级:10.9
M24 M27 M30 M33 M36 M42 M45 M48 M52 M56 M60 M64 M68
表十一 模数 允许的侧隙
允许齿圈与驱动齿轮的侧隙范围表 4 0.12~0.16 5 0.15~0.20 6 0.18~0.24 1 8 0.24~0.32 10 0.3~0.40
模数 允许的侧隙
12 0.36~0.48
14 0.42~0.56
16 0.48~0.64
18 0.54~0.72
20 0.6~0.80
le :啮合深度
基座材料的抗拉强度 Rm
N / mm2
Le=1.4*ds Le=1.1*ds Le=0.9*ds
图八
变桨、偏航轴承材料界面允许的最大压力 材料 42CrMo4V 最大表面压力( N / mm2 ) 800
4.紧固螺栓的紧固力矩和预紧力 正常情况下,螺栓通过预紧力就能保证螺栓紧固稳定。通过正确使用预紧力 矩扳手安装螺栓是能够保证的。紧固螺栓的紧固力矩和预紧力见表九、十 注意事项: a. 严禁使用一字或十字螺栓; b.严禁使用弹簧锁紧环和弹簧垫片 c.请勿使用已用过的螺栓、螺母和垫圈等 d.仅使用高质量的垫圈 e.根据螺栓尺寸和质量来调节最大的旋量。
6
最小螺纹啮合深度 螺栓的最小最小螺纹啮合深度取决于连接结构的抗拉强度 表八 最小螺纹啮合深度表 最小螺纹啮合深度 Le 紧固等级 10.9/8 级 500 至 700 700 至 900 超过 900 基座材料抗拉强度必须 大于 500 ( N / mm2 )。 图八所示 ds:螺栓直径 lk :铆长
轴承回转 中心园直径 允许偏差
≥ 3000 0.93
≥ 3500 1.06
≥ 4000 1.20
≥ 4500 1.33
≥ 5000 1.46
一.包装、运输和储存
1.变桨、偏航轴承内层用聚乙烯薄膜缠包,用胶带粘牢;中间用牛皮纸。外层用 编织带。外面贴上产品标识;装入包装箱,封上盖板;包装箱的底部应有支撑变 桨、偏航轴承的框架,外侧面刷有唛 头。 2.运输 运输时,变桨、偏航轴承必须保持 水平状态,包装箱下垫防震垫减少震 动并和车箱捆扎牢靠,防止滑落。未 拆箱吊装时,要在包装箱标识的位置 放置起吊绳进行起吊。如(图一)所 示。
3
二.安装和调试
1.变桨、偏航轴承与安装支承面的清理 变桨、 偏航轴承与安装支承面安装前, 需对变桨、 偏航轴承安装面、 风机轮毂、 机架的安装支承面进行检查, 防止污物污染或 附着在安装接触面上, 若有存在污物, 必须采 用不腐蚀密封材料的清洗剂 (如酒精、 清洗用 汽油、煤油)对污染部位进行清洗;用无毛抹 布清除硬化油脂、 灰尘和粗糙的脏物并严格清 除安装与支承面的颜色残留物、汗水和毛发。 对变桨、 偏航轴承清洗时, 不能采用腐蚀密封 材料的清洗剂和高压清洗, 若采用将可能损坏 变桨、偏航轴承。如(图三)所示 2.测定安装支承面的平面度偏差和垂直度偏差 测定安装支承面平面度偏差和垂直度偏差, 可以用测量板和百分表测量安装 支承面;另外用激光干涉仪或三坐标仪都能很好的测量。 a.平面度偏差 δ p (图四)所示 (图三)
不可行则应停止安装。 注意事项:啮合侧隙应符合允许齿圈与驱动齿轮的侧隙范围表得规定要 求,若超过要求的范围可能会损坏齿轮。 e.变桨、偏航轴承安装螺栓的紧固 紧固螺栓应在变桨、偏航轴承未受负荷的情况下进行。 为保证螺栓的预应力和防止变桨、偏航轴承变形, 紧固螺栓应按下列程序进行: (1).首先紧固不带齿轮的套圈,再紧固带齿轮的套圈。 (2).对螺栓螺纹用机油浸润(使用粘合剂锁紧螺栓的无需油润滑) 。 (3).以‘十字交叉模式’分 3 步分别以 螺栓预紧力的 30%,80%和 100%的比 例,按照表表十二规定的数值,先后拧 紧螺栓。 (如图十二)所示 (4).此过程中, 每一次只螺栓拧到规定的 预紧力,多次重复十字交叉模式,拧紧 螺栓。 (5).如果使用液压拉伸器预紧螺栓,螺栓 预紧力不应超过螺栓屈服强度的 80%。 在拧紧调试过程中,应多次进行旋转检查,检查变桨、偏航轴承是否稳定均 匀的旋转 图十二
图九 装球孔:装球孔位置,安装时按软带对待, 不标示。
图十 b.软带的安装位置。 软带的安装位置要由风电机组生产商,在设计风机时,根据载荷情况计算出变 桨、偏航轴承不承受或很少承受倾覆力矩的位置,将此位置定为软带安装位置。 在安装时,必须保证变桨、偏航轴承的软带位置与轮毂、机架、塔架法兰规定 的软带安装位置相重合,如相差距离太远,会造成变桨、偏航轴承在使用中出现 早期损坏。 c.变桨、偏航轴承端面与安装支承面的安装间隙检查 变桨、偏航轴承安装到安装支承面上后,要用塞尺检查检查变桨、偏航轴承 端面与安装支承面的间隙,保证完全接触;若间隙超过表的规定,必须更换安装
图四
4
δ p :平面度偏差。
最大 δ p =平面度 最大偏差值。 U:周长 平面度最大偏差值 δ p 在 圆周方向上180范围只允 许出现一次,整个圆周面 的平面度偏差数值接近正 弦曲线分布。如(图五) 所示
图五 平面度偏差 δ p 不大于表二的规定
b. 垂直度偏差 δ w
图六
5
图六所示 δ w :垂直度偏差
轴承回转中心园 直径(mm) 允许偏差(mm)
轴承回转中心园 直径(mm) 允许偏差(mm)
≥ 3000 0.35
≥ 3500 0.40
≥ 4000 0.45
≥ 4500 0.50
≥ 5000 0.55
3.紧固件的选择 注意事项:请勿使用已使用过的螺栓、螺母和垫圈。连接使用不当会损 坏螺栓连接,近而损害整个连接结构。 螺栓的类型和尺寸选择原则: a.请勿使用满螺纹螺栓 如(图七)所示 b.螺栓的质量等级为 10.9 级或大于 10.9 级(公制)。 c.螺栓长径比应大于 5 最大可达 10 倍. d. 螺纹长度应至少要大于最小啮合 长度; e. 最小螺纹啮合深度取决于基座材 料的抗拉强度 f.若表面压力超出容许值, 则应使用相应的垫圈。 图七
