开关柜结构设计基础试题

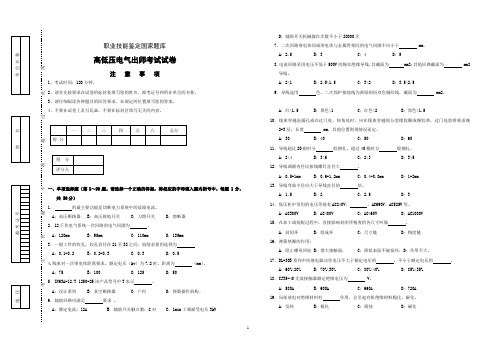

高低开关柜测试试卷
职业技能鉴定国家题库高低压电气出师考试试卷注 意 事 项1、考试时间：120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择题（第1～30题。
请选择一个正确的答案，将相应的字母填入题内括号中。
每题 1分，共 30分）1． 的最主要功能是切断电力系统中的故障电流。
A ；高压断路器B ；高压接地开关C ；刀熔开关D ；熔断器 2．12千伏电气系统一次回路的电气间隙为 。
A ；120mmB ；95mmC ；110mmD ；135mm3．一般工件的铰孔，铰孔直径在21至32之间，较削余量的选择为A ；0.1-0.2B ；0.2-0.3C ；0.3D ；0.54.线束对一次带电体距离要求，额定电压（kv ）为7.2时，距离为 （mm ）。
A ；75B ；100C ；125D ；50 5．ZN63A-12/T 1250-25该产品型号中T 表示 。
A ；设计系列B ；真空断路器C ；户内D ；弹簧操作机构。
6．辅助回路应满足 要求 。
A ；额定电流：12AB ；辅助开关触点数：8对C ；1min 工频耐受电压3kVD ；辅助开关机械操作次数不小于20000次7．二次回路带电体间或带电体与金属骨架间的电气间隙不应小于 mm 。
A ；2.5B ；3C ；4D ；58．电流回路采用电压不低于500V 的铜芯绝缘导线，其截面为 mm2；其他回路截面为 mm2导线。
A ；2\1B ；2.5\1.5C ；3\2D ；3.5\2.59．导线选用 色，二次保护接地线为黄绿相间双色铜绞线，截面为 mm2.A ；红\1.5B ；黑色\1C ；红色\2D ；黑色\1.510．线束穿越金属孔或在过门处、转角处时，应在线束穿越部分套橡胶圈或缠胶带，过门处胶带要求缠2-3层，长度 mm ，其他位置则视情况而定。
高低压开关柜知识总结试卷教案

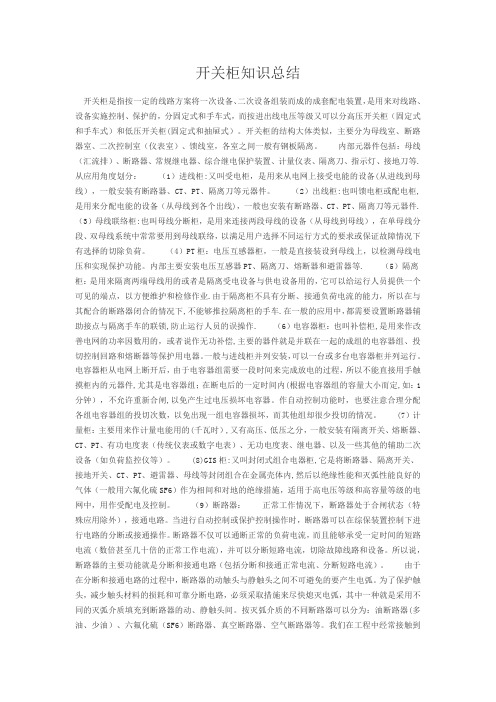

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜(固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等. 从应用角度划分：（1）进线柜:又叫受电柜，是用来从电网上接受电能的设备(从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜:也叫馈电柜或配电柜,是用来分配电能的设备（从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件. （3）母线联络柜:也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等. （5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业.由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车.在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作. （6）电容器柜：也叫补偿柜,是用来作改善电网的功率因数用的，或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件,尤其是电容器组；在断电后的一定时间内(根据电容器组的容量大小而定,如：1分钟），不允许重新合闸,以免产生过电压损坏电容器。
电气设备结构设计试卷
B.环境风速
C.散热材料
D.设备的工作状态
15.在电气设备的设计过程中，以下哪些方法可以帮助实现设备小型化？（）
A.高密度组装技术
B.微型化元件
C.集成电路
D.高效率变压器
（以下为答题纸，请考生将答案填写在括号内。）
第三部分判断题（本题共10小题，每题2分，共20分，正确的请在答题括号中画√，错误的画×）
5. B
6. B
7. A
8. D
9. D
10. B
11. A
12. A
13. D
14. D
15. D
第二部分多选题
1. ABCD
2. ABCD
3. ABC
4. ABC
5. ABC
6. ABC
7. ABC
8. ABCD
9. ABC
10. ABC
11. ABC
12. ABCD
13. ABC
14. ABCD
A.采用高介电常数材料
B.提高工作电压
C.使用新型冷却技术
D.采用集成化设计
（以下为答题纸，请考生将答案填写在括号内。）
第二部分多选题（本题共15小题，每小题2分，共30分．在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.电气设备的结构设计需要考虑以下哪些因素？（）
A.电气性能
B.机械强度
C.散热不良
D.设备长时间运行
5.电气设备的接地系统设计需要考虑以下哪些方面？（）
A.接地电阻
B.接地方式
C.接地材料
D.接地线的长度
6.以下哪些设备属于二次电气设备？（）
A.电流表
B.电压表
C.保护继电器

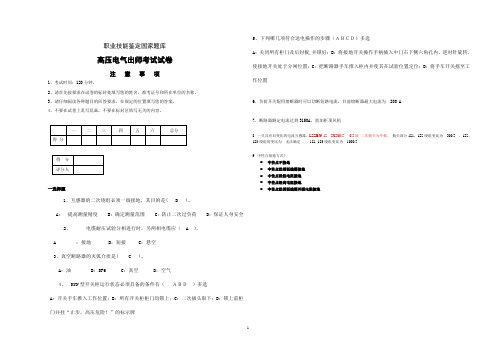

高低开关柜测试试卷
职业技能鉴定国家题库高压电气出师考试试卷注意事项1、考试时间：120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一选择题1、互感器的二次绕组必须一端接地，其目的是( D )。
A：提高测量精度 B：确定测量范围 C：防止二次过负荷 D：保证人身安全2、电缆耐压试验分相进行时，另两相电缆应（ A ）。
A ：接地 B：短接 C：悬空3、真空断路器的灭弧介质是( C )。
A：油 B：SF6 C：真空 D：空气4、 KYN型开关柜运行状态必须具备的条件有（ＡＢＤ）多选A：开关手车推入工作位置；B：所有开关柜柜门均锁上；C：二次插头取下；D：锁上前柜门并挂“止步，高压危险！”的标示牌5、下列哪几项符合送电操作的步骤（ＡＢＣＤ）多选A：关闭所有柜门及后封板,并锁好；B：将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置；C：把断路器手车推入柜内并使其在试验位置定位；D：将手车开关摇至工作位置6. 负荷开关配用熔断器时可以切断短路电流，目前熔断器最大电流为 200 A7. 断路器额定电流达到3150A，需加柜顶风机8. 一只具有双变比的电流互感器，LZZBJ9-12 2X500/5 0.5级二次抽头为中抽，抽头部分1S1，1S2绕组变比为500/5 ，1S2，1S3绕组的变比为无法确定，1S1 ,1S3绕组变比为1000/59. 中性点接地方式？⏹中性点不接地⏹中性点经消弧线圈接地⏹中性点经低电阻接地⏹中性点经高电阻接地⏹中性点经消弧线圈并联电阻接地1。
低压配电系统试题(理论部分)(可编辑修改word版)
低压配电系统试题（一）填空题：1．操作电器用于接通或断开回路，常用电器是、组合电器或自动空气断路器。
答案：交流接触器2．电气设备一般采用、、过电流继电器等作为短路保护措施。
答案：熔断器；自动空气断路器3．断路器既能切断负载电流，又可切断。
答案：短路电流4．对于供电需求较大，且受高压供电线路容量或市电变电站容量的限制的通信局（站），如具有两路高压市电，一般采用的运行方式。
答案：分段供电5．对于双向闸刀开关，其倒换前先负荷电流，才能进行倒换，因为闸刀开关通常不具有功能。
答案：切断；灭弧6．隔离开关无特殊的装置，因此它的接通或切断不允许在有的情况下进行。
答案：灭弧、负荷电流7．根据低压电器的组合原则，在供电回路中，应装有和，对于装有交流接触器的回路还应有操作电器。
答案：隔离电器；保护电器8．功率因数的定义为与的比值。
答案：有功功率；视在功率9．交流接触器的常闭触点是指。
答案：不加电时触点闭合10.熔断器的核心部分是，它既是敏感元件又是元件。
答案：熔体、执行11.熔断器是用来保护和的。
答案：过载、短路12.熔断器中的熔体是核心部分，使用时把它在被保护电路中，在发生过载或短路时，电流过大，熔体受过热而熔化将电路切断。
答案：串接13.三相交流电A、B、C 相分别用、、 3种颜色表示相序，中性线一般用黑色做标记。
答案：黄、绿、红14.交流配电系统熔断器的温升应低于。
答案：８０℃15.低压开关柜又叫低压配电屏，是按一定的线路方案将有关低压设备组装在一起的成套配电装置，其结构形式主要有、两大类。
答案：固定式、抽屉式16.低压熔断器种类很多，按结构形式分有：系列封闭插入式；系列有填料封闭螺旋式；系列有填料管式。
答案：RC、RL、RT、17.《全国供用电规则》规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置，并做到随其负荷和电压变动时及时投入或切除。
供电部门还要求通信企业的功率因数要达到以上。
变电开关柜结构及绝缘设计(检修培训)
IAC考核的主要参数：1.额定短路电流，2电弧持续时间 （IEEE推荐0.1s,0.5s和1s，DL推荐0.5s和1s），3， 试验电压
IAC级开关设备的可触及性类型：1)A类可触及性，仅限 于授权人员，2）B类可触及性，不受限制的触及性，一 般公众。3）C类可触及性，接触不到的设备限定的可触 及性，（柱上安装的金属封闭开关与控制设备）
IAC合格判据
E.外壳仍旧和接地点相连。
IAC等级命名方法
1.IAC标志 2.可触及性：A.B.C 3.实验值：试验电流（单位为kA）,持续时间（单
位为s） 示例1：一台金属封闭开关设备试验的故障电流为
25kA，持续时间为0.1s，计划安装在公众可触 及的场所，试验时指示器位于前面、侧面及后面， 命名如下：IAC级：BFLR，内部电弧：25kA 0.5s。
a.内绝缘：导体之间的最短直线距离
b.外绝缘：导体之间沿固体或者液体介质表
面的最短距离
c.爬电比距（mm/kV），爬电距离=爬电
比距X额定运行电压
3.绝缘介质:气体，液体，固体
4.绝缘方式：气体绝缘，复合绝缘,固体绝缘
1.空气间隙
复合绝缘中的空气间隙要求
DL404-2007中要求： 1）对于3.6kV，7.2kV和12kV设备应不小于
1.试验电流的大小 2.持续时间的长短 3.泄压通道的设计 4.柜壳体机械加强设计 5.高压对地距离大小
IAC解决的技术手段和方案
1通过对光、压力或者热敏探测器或者差动母线保 护出发的快速故障排除
2.选用适当的熔断器与开关装置组合来限制允许 电流和故障持续时间。
产品技术培训第三部分成套开关柜答题
3
高压交流金属封闭开关设备
高压交流金属封闭开关设备 除进出线外 ，完全被接地的金属外壳封闭的开关设备。 金属封闭开关设备分三种类型：
铠装式金属封闭开关设备； 间隔式金属封闭开关设备； 箱式金属封闭开关设备。
① ② ③ ④- ⑤ / ⑥ - ⑦
①—产品字母代号： K— 凯装式； J— 间隔式； X — 箱式； ②— 结构形式代号： Y —手车式； G — 固定式； ③—装置地点代号； N—户内 ，W—户外。
西门子3AH
系列
210mm 电流小于1250A以下 250mm 1600A及以上 ，也可用小电流
XGN66
ZKS5
钢板 敷铝锌板
900*2300*950 950*2300*950
XGN2
钢板
1100*2650*1200 1200*2650*1200
VS1- 12 、VN3系列 VS1- 12 、VN3系列
④— 设计系列顺序号； 以数字1 、2 、3……表示 。 ⑤—额定电压 ， kV 。 ⑥—额定电流 ，A 。
⑦— 短时耐受电流 ， kA 。
© 2013 Eaton , All Rights Reserved
4
金属封闭开关设备
A:铠装式金属封闭开关设备 某些组成部件分别装在接地的，
用金属隔板隔开的隔室中的金属封闭 开关设备。
6
金属封闭开关设备
C： 箱式金属封闭开关设 备
除铠装式、 间隔式金 属封闭开关设备以外的金 属封闭开关设备。
注： 它适用于具有金属 外壳和具有下列情况的开 关设备：
a. 间隔的数目少于铠装和 间隔式金属封闭开关设备 ;
b. 隔板的防护等级低于 GB11022中6. 12条表6的规 定；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关柜结构设计基础试题 1． 开关柜装配用普通 M10 螺母（GB41-86）可以承受的静载荷大约是多少？螺母高度约 是多少？螺距是多少？配用普通加强平垫圈的外径和厚度约为多少？弹簧垫圈的厚度约为 多少？（6 分） 2． 三根平行放臵的主母线 TMY100*10，宽面相对，母线间最小的距离理论上可以达到多 少？（已知系统为 12KV。提示：1）要考虑母线搭接；2）螺栓露出螺母 2--5 扣；3）要考 虑母线规格与螺栓规格的配合。 分） （2 3． 现有一台 4000A 进线开关柜， 柜宽 1400， 采用硬母线架空进线。 由于电流的涡流效应， 需在进线处做防涡流处理。请提供母线规格并说明用几层母线和涡流处理材料的型号和规 格。 分） （2 4． 试举出现实生活中 2 种使力传动方向改变 90 度的机构或物件。 分） （2 5． 一手车式金属封闭铠装式开关柜。已知手车行程为 220，活门板距离触头盒 5，动静触 头接触重合 35，触头盒外沿距离安装板 B，静触头安装基面距离安装板 A，手车面板在试 验位臵时与柜边平齐。手车前进 30mm 活门完全打开。可参见附图 C。请按一般设计计算 原则确定手车室的最小深度。 分） （6 6． 隔离开关的操作标准要求力矩不能大于多少？（1 分） 7． XGN-12 电缆进线柜带下隔离开关和上隔离开关（附接地开关） ，简述停电操作程序。 （2 分） 8． 附图 E 至图 I 为某一施工合同的设计图纸，请指出图中错误之处。 （10 分） 9． 常用冷轧薄钢板的规格？（2 分） 10． 一般情况下，10KV 所用变柜，采用干式变压器 850W*500D*840H，如采用固定安装， 你设计的柜宽最小为多少？如采用手车式， 你设计的柜宽最小为多少？两重情况下都不考虑 复合绝缘。 分） （4 11． 10KV 带电体穿越绝缘隔板，见附图 D。近视计算带电体距离金属导体的爬电距离。 （2 分） 12． 请标注 Q235-A 钢板三防产品镀锌要求。 分） （1 13． 普通车床可以达到光洁度的上限是多少？（1 分） 14． 开关板行业中未标注公差是指 IT 多少？ （1 分） 15． 设计一新产品开关柜的冷冲压零件，你综合考虑过单台柜的钢板的材料利用率吗？应 该达到多少？（1 分） 16． 请用制图符号标注 45 号钢的一般性淬火要求（洛氏硬度）（1 分） 。 17． 一长度为 1500mm 的 6 钢板 Q235-A，需要在长度方向弯型，高度为 40，如何实现？ 假如你公司有大吨位弯板机，问最小需要多大吨位的弯板机？（2 分） 18． 请提出主母线接地车的连锁要求。 分） （2 19． GN19-12 和 GN30-12 从分位臵到合位臵主轴的旋转角度各是多少？（2 分） 20． 隔离开关安装需要的注意事项？（2 分） 21． 主母线为 TMY2（120*10） ，下引母线为 TMY60*10，写出采用的连接螺栓规格，母 线上的连接孔大小和距离是多少？（3 分） 22． 双层母线（每层母线一般按 10mm 厚度考虑）母线桥的一般设计高度为多少？理论上 最小高度是多少？已知板材弯型高度为 30。 分） （3 23． 12KV 和 40.5KV 导电体距离绝缘板的标准规定的距离是多少？（2 分） 24．手车式开关柜对面布臵， 根据标准要求其布臵距离不小于多少？ （已知手车深度为 700） （2 分） 25． 大致估算一下 VS1-12/1250-31.5 断路器的摇进机构的螺距。 （误差在正负 1mm 为正 确） 分） （2 26． 已知系统短时耐受电流为 80KA/4S，额定峰值按 2.8 倍，母线采用 TMY4（120*10） ， 大致计算支撑点间的最大距离。 分） （4 27． 10KV,100KVRA 的电容器并排排列时两只电容器之间要求的最小距离是多少？ 分） （1 28． 电容器柜采用型形接线和采用三角形接线，哪种形式用的母线多？（1 分） 29． KYN28-12 配臵 VS1-12/1250-40 大致的重量是多少？（1 分） 30． 说明铠装柜与间隔柜相比较的优点。 分） （2 31 ． 一 台 户 外 箱 式 变 电 站 ， 已 知 内 装 S9-M-630/10 变 压 器 二 台 ， 外 形 尺 寸 为 1400(W)*1200(D)*1500(H)，高压柜四台（进线+计量） ，每柜为 500W*800D*1800H，高压 柜采用三相保护。低压柜采用 GGD，馈出 400A2 路 200A4 路，100A10 路。供电方式为一 主一备，合理计算箱式变电站的外形尺寸，并画出系统图和柜体简单排布示意图。[注]：此 题非参考实际，不一定合理。 （10 分） 32． 高压柜常用的电缆出线胶圈为直径 90mm， 现已知需在同一电缆孔出 2 根 240 的电缆， 可否？（2 分） 33． 户外箱式变电站的最低防护等级要求是多少？（1 分） 34． 已知主母线排列和上触头盒位臵如图 A 示，考虑下引母线为 3150A，计算 C 相母线 距离上触头盒的最小距离。 （此题关系到排列开关柜的高度） 分） （2 35． 如图 B 所示，判断 GN30-12/630 隔离开关安装是否合理，说明理由。 分） （2 36． 轴承与孔的配合公差问题。请标注孔的公差，已知轴承选用 GB276-64 203（2 分） 37． 形位公差问题。落地手车采用底部中心滑动导向定位，请选择柜体底部导轨与 B 相静 触头的形位公差（2 分） 38． 简述螺栓连接时螺母的朝向要求。 分） （1 39． 3 钢板要采用沉头螺栓与其他件连接，可以采用最大的沉头螺钉（如 GB68-66）规格。 （1 分） 40． 列举出 3 种可以实现往复移动的机构。 分） （3 41． 可以传递较大轴向力的最实用的机械机构是什么机构？（1 分） 42． 领导交给一项任务，一用户急需一台开关柜。要求：控制 1000KVA 油变压器，采用 KYN28-12 柜，本台柜实现电缆进出，采用 VS1-12 断路器，不做电能计量。安装现场无控 制电源，控制保护采用综合保护器。已知当地系统短路容量为 25KA。请你马上提供一份元 件采购清单给供应部门，包括该柜所用的所有一二次元件型号规格和数量和母线规格和数 量。[注]：柜上常用的元件照明灯、加热器、微动开关等可不提供。 （10 分） 43． 机械原理（主要考核基本的机械原理） ：请画出电视机的开关按钮(按一下实现“开”， 再按一下实现“关”的机械结构草图（不用标注尺寸） （10 分） 附加题： 1． 机械零件设计（主要考核设计思路） ：具有抗弧性能的开关柜联动门锁设计。已知门宽 750，高 820，弯形高度 30。要求多点锁紧，开启和锁门方便。画出草图即可，如总装配图 示意不清楚，可再单独画出关键件草图（10 分） 2． 火车软卧门锁设计（主要考核连锁设计） 。要求：拉门形式，双向到位后可锁住，在室 内外均可开启，室内锁定按钮或搬把锁住后室外不可开启，室外可用专用工具锁门。画出草 图即可，如总装配图示意不清楚，可再单独画出关键件草图（10 分） 开关柜结构设计基础试题 及答案 答案没有仔细推敲，错误之处大家提出指正。 1． 开关柜装配用普通 M10 螺母（GB41-86）可以承受的静载荷大约是多少？螺母高度约 是多少？螺距是多少？配用普通加强平垫圈的外径和厚度约为多少？弹簧垫圈的厚度约为 多少？（6 分） 【静载荷：约 800Kg】 【螺母高度：约 9。5】 【螺距：1。5】 【平垫圈的外径：约 2*10=20；平垫圈的厚度：2】 【弹簧垫圈的厚度：2。6】大致了解这些数据，是结构设计必须的。在没有资料的情况下， 可以计算。 2． 三根平行放臵的主母线 TMY100*10，宽面相对，母线间最小的距离理论上可以达到多 少？（已知系统为 12KV。提示：1）要考虑母线搭接；2）螺栓露出螺母 2--5 扣；3）要考 虑母线规格与螺栓规格的配合。 分） （2 【175】螺栓为 M16*50，见附图 1。 3． 现有一台 4000A 进线开关柜， 柜宽 1400， 采用硬母线架空进线。 由于电流的涡流效应， 需在进线处做防涡流处理。请提供母线规格并说明用几层母线和涡流处理材料的型号和规 格。 分） （2 【4TMY100*10】 【4 无磁不锈钢板 1Gr18Ni9Ti（这是常用的一种） 】4． 试举出现实生 活中 2 种使力传动方向改变 90 度的机构或物件。 分） （2 【按钮式弹簧刀，按钮式门锁】 5． 一手车式金属封闭铠装式开关柜。已知手车行程为 220，活门板距离触头盒 5，动静触 头接触重合 35，触头盒外沿距离安装板 B，静触头安装基面距离安装板 A，手车面板在试 验位臵时与柜边平齐。手车前进 30mm 活门完全打开。可参见附图 C。请按一般设计计算 原则确定手车室的最小深度。 分） （6 【S≈35+5+B+C】 说明：首先确定静触头距离活门约 35mm 时，保证手车前进 30mm 活门完全打开。其次核 算此时的静触头长度是否合适，手车行程为 220，动触头能否顶到触头盒。原题中的 A 应 该给出具体数值。 6． 隔离开关的操作标准要求力矩不能大于多少？（1 分） DL/T486-2000 交流高压隔离开关和接地开关订货技术条件 手柄操作(不止一转的操作) 操作手柄作用力不应超过 60N，在最多为总转数的 10%转数内，操作力峰值允许为 120N。 户内手柄和单臂横杆长不大于 500mm，双臂总长不大于 750mm，户外手柄总长不大于 1000mm。 4.104.2 摇杆操作 摇杆作用力不应超过 250N；在摆动角度最大为 15°范围内的瞬间作用力不应超过 450N。 7． XGN-12 电缆进线柜带下隔离开关和上隔离开关（附接地开关） ，简述停电操作程序。 （2 分） 【1。分断路器；2。分上隔离；3。分下隔离；4。合接地开关】 8． 附图 E 至
